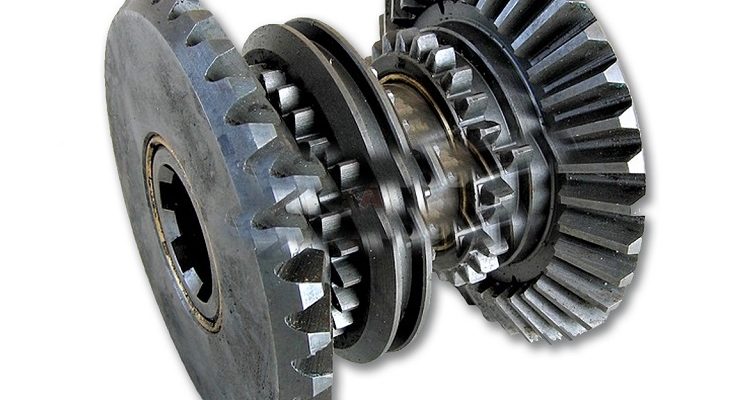

Что такое реверс редуктор

Планируя изготовить реверсивный редуктор своими руками, необходимо прежде всего ознакомиться более подробно с этой важной деталью. Она представляет собой специальный механизм, который передавая преобразованную энергию, полученную от двигателя, приводит в действие основные механизмы агрегата.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Каждый тип обладает своими особенностями, преимуществами и недостатками, которые целесообразно изучить подробнее. Понижающие изделия предназначены для использования в тех случаях, когда требуется существенно уменьшить количество оборотов, повысив силу крутящего момента.

Угловой редуктор представляется одним из самых эффективных, призван обеспечить корректное взаимодействие силового агрегата с трансмиссией. Благодаря простому устройству, а также длительному сроку службы подобные изделия повсеместно используются в мотоблоках различных моделей.

Наиболее простым по своей конструкции представляется шестеренчатый редуктор, который отличается высокой степенью надежности, а также высокой износостойкостью. Стоимость подобных изделий крайне мала, они используются для передачи энергии двигателя колесам.

Реверсивные модификации, например РР 300 значительно отличаются от всех прочих типов устройств, поскольку позволяют значительно расширить возможности агрегата. Они оснащены муфтой, размещенной между шестеренками конического типа, позволяют технике осуществлять движение в обратном направлении. Следует упомянуть, что данный тип механизма не позволяет развивать внушительную скорость движения.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Доработка готовой конструкции

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Можно выбрать корпус подходящего размера на свалке старой техники, просверлить на подшипниках отверстия для валов и собрать устройство не хуже заводского! Практика показывает, что подбор готовых конструкций с мелкими доработками намного эффективней.

Примером нам послужит самодельный блок на базе двигателя мотоцикла «ИЖ». Используется «родная» коробка передач с возможностью переключения скоростей. Не хватает штатного передаточного числа, но маленькая звезда на выходном валу коробки передач с крупной звездой от ведущего колеса, обеспечивают уже хорошее снижение числа оборотов.

На вал, который установлен в подиум для подшипников, надета другая маленькая звёздочка, что при помощи второй цепи передаёт на колёса крутящий момент. На ведущую ось, в свою очередь, установлена звезда большого диаметра. В итоге получилась конструкция с 2-ступенчатым понижением оборотов и большим крутящим моментом.

Используя коробку передач от мотоцикла, можно подобрать необходимую скорость движения, почти не используя ручку газа. Практически всегда мотор работает на холостых оборотах, благодаря чему его ресурс продлевается.

Не менее популярен готовый редуктор от мотороллера «Муравей». Не требуется использовать колёсную платформу целиком, хватит установки на мост ваших катков. Применив коробку передач от выбранного двигателя, получите оптимальное соотношение скорости движения и мощности.

Зависимость работы минитрактора от редуктора

Мотоблок предназначен для облегчения труда землевладельцев. Чтобы он исправно и безотказно работал, вспахивая землю, убирая листья и сухую траву, осуществляя посадку, необходимо иметь достаточный запас мощности и скоростей. Чтобы узнать, как сделать реверс на мотоблоке, надо ознакомиться с его устройством и возложенными на него задачами.

Понижающий реверсивный агрегат называют ходоуменьшителем. Им комплектуют все современные установки, работающие на бензине или дизеле и имеющие воздушное охлаждение. Это дополнение позволяет сельхозмашине безопасно работать при повышенной нагрузке, как выкапывание картофеля, обработка тяжелой почвы, вспашка. С помощью этой ходоуменьшающей установки появляется возможность увеличить мощность и устранить пробуксовку колесной пары.

Выбирать мощность нужно в зависимости от величины площади участка:

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

  • 5 л.с. — от 6 до 10 соток;
  • 6 л.с. — не более 30 соток;
  • 7 л.с. — до 50 соток;

Для более масштабных наделов выбирается мощность, превышающая 7 л.с. Схема установки включает в себя редуктор для минитрактора, он закреплен на приводном валу, где рядом с одной стороны находится коробка передач, а с другой узел сцепления. Он представлен шестеренками, которые сцепляются с помощью зубчатой передачи.

Можно просто позаимствовать этот узел у другого устройства — мотоцикла или минитрактора. При этом важно учесть передаточные соотношения. Реверс редуктор на мотоблоке имеет показатели 1:4.62. Соблюдение этих значений гарантирует нормальную работу агрегата: улучшение ходовых и тяговых показателей и разгрузку приводной коробки передач.

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

  • Качество материалов, из которых изготовлены комплектующие.
  • Количество функций, выполняемых преобразователем.
  • Статус производителя.
  • Реверсивный механизм (его наличие или отсутствие).
  • Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
  • Тип конструкции (разборный или неразборный).
  • Конструктивные особенности. Например, тип передачи или вид сцепления.
  • Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

Для малой техники в трансмиссии часто применяется центробежное сцепление. Его миссия заключается в том, чтобы при запуске и прогреве двигателя движение не начиналось. Это удобно, поскольку в зимних регионах невозможно без подготовки тронуться с места или начать работу. Двигатели без центробежного сцепления стоят дешевле, поэтому тут следует руководствоваться личными предпочтениями.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

  • Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.
  • Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

Обязательно при выборе редуктора обратите внимание на сальники. Если они будут некачественными, масло начнет подтекать. Постепенно уровень его снизится. Если этого не заметить вовремя, то остатки могут закипеть от нагревания, детали заклинит.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

Какие бывают редукторы для мотоблока

На дешевые мотоблоки обычно устанавливают не разборные редуктора. Конструкция такого агрегата не отличается особой надежностью. Также у него невелик срок службы. К тому же невозможно провести ремонт или разборку-сборку. В изготовлении таких агрегатов используют низкокачественный металл и негильзованные детали. Для того, чтобы понять, почему невозможно длительное время использовать редуктор, нужно ознакомиться с его схемой.

На дорогие мотоблоки принято устанавливать разборные редуктора. Благодаря чему можно разбирать редуктор мотоблока и проводить техническое обслуживание. Ремонтируют редуктор мотоблока для увеличения срока службы, если при этом применяются высококачественные запчасти при замене неисправных элементов.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

В обязательном порядке необходимо регулярно проводить диагностику редуктора, чтобы вовремя отремонтировать необходимый узел. Также должна проводиться регулярная смазка редуктора, что позволит использовать агрегат намного дольше. Чаще всего редуктор для мотоблока используют, чтобы высокая угловая скорость преобразовывалась в низкую. На входном вале отмечается высокая скорость, а на выходном вале отмечается низкая скорость.

Во избежание неожиданных поломок, необходимо проводить регулярное техническое обслуживание, что позволит успешно работать на сельскохозяйственной машине. Если изменение угловой скорости происходит ступенчато, редуктор называют коробкой передач, если же изменение происходит бес ступенчато — вариатором.

Конструкция мотоблока

Схемы сборки самодельных мотоблоков разнообразны настолько, насколько различны запчасти в гараже каждого хозяина. Размеры тоже выбираются из практических соображений.

При разном составе и габаритах есть обязательные элементы:

  1. Понижающий редуктор своими руками описание, схемы, чертеж и отзывыРама — прочная конструкция для крепления остальных деталей.
  2. Колеса — от самодельных металлических до резиновых фабричного производства. Положение оси колеса или колесной пары фиксируется относительно рамы железными стойками со впрессованными подшипниками.
  3. Двигатель — мощностью от 5 до 10 лошадиных сил. Можно применять даже электродвигатель с аккумулятором, но наиболее популярны двигатели от мотороллера или мотоцикла. Такой выбор хорош наличием готового управления оборотами и даже передаточным устройством.
  4. Редуктор — узел для передачи вращения от двигателя исполнительному механизму, преобразует скорость и направление.

А вот первый попавшийся редуктор может не подойти. Нужно выбрать тип конструкции, рассчитать размер каждой детали, чтобы скорость и мощность движения навесного культиватора позволяли обрабатывать землю в удобном режиме — не быстро и не медленно.

Мотокультиватор, мощность, реверс, моточасы.

Вопросы созрели при выборе:

  1. Насколько нуженнеобходим реверс и в каких случаях?
  2. На какую мощность ориентироваться чтобы прицепить плужок?
  3. Ресурс 1500 часов это много или мало?
  4. Какой редуктор лучше/долговечнее? Цепной или червячный?
  5. MasterYard кто-нибудь юзал?

Ну и вообще какие особенности и на что обратить внимание при выборе?

AliBaba написал : на что обратить внимание при выборе

А какой объём работ Вы планируете? Может есть смысл подумать между мотоблок/мотокультиватор?

Соток 6 и с перерывом в пару дней еще столько-же, ну и соответственно потом окучивания всякие и прочее.

Смущает ресурс двигателей указанный. у MasterYard. B&S 1200 а у Subary 2500 хотя если посчитать то лет на 10 при таких обьемах должно хватить и 12000

  1. Насколько нуженнеобходим реверс и в каких случаях?

С реверсом лучше, но можно и без него при наличии навыков, которые Вы приобрете после того, как тысячу раз проклянете себя за то, что не взяли с реверсом.

  1. На какую мощность ориентироваться чтобы прицепить плужок?

Лучше минимум 6 л/с. Но надо учесть, что плуг это для мотоблока, культиватор для этого не годится (легковат).

  1. Ресурс 1500 часов это много или мало?

На Вашу жизнь хватит.

  1. Какой редуктор лучше/долговечнее? Цепной или червячный?
  1. MasterYard кто-нибудь юзал?

пахарь Спасибо за ответ по делу

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

AliBaba написал : «ответ по делу»

А почему в кавычках то? Или Вы ждали в ответ «диссертацию» (обоснование, ссылки, техническую документацию)?

Это было написано типа определения/цитаты а не иронии. Так сказать стандартное выражение.

Ну ясно, я тоже так надеялся думать. С наступающим.

пахарь написал : Лучше минимум 6 л/с. Но надо учесть, что плуг это для мотоблока, культиватор для этого не годится (легковат).

По моему мнению Нестолько силы важны, как масса.

valerich написал : Нестолько силы важны, как масса.

Уважемый, Валерич! Лично Вас с Новым годом! Масса, вес, легкость-тяжесть, ведь понятно, что имеется в ввиду.

А есть ли у кого мнения по поводу двигателя MASTERYARD? чего это такое?

Однако двигатель там LONCIN LC170F 212CC Gasoline engine Хотя в инете его ресурса и профине профи пригодности найти не удалосььь.

пахарь написал : Цитата:Сообщение от AliBaba

  1. Какой редуктор лучше/долговечнее? Цепной или червячный?
    Думаю цепной.

Но не перепутайте случайно с ременным, у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные (может у них суперкачество, но по мне — это удивительно).

А вот и про LONCIN нашлось немножко.

Осталось выяснить что же такое тогда за двигатель Robin Subaru EP 16 .

Никто толком так ничего и не сказал.

Субару ЕР нормальный движок, любительский, как Хонда GC. Если каждый день тележку не возить за 15 км туда и обратно, то очень надолго хватит.

пахарь написал : Но не перепутайте случайно с ременным, у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные (может у них суперкачество, но по мне — это удивительно).

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Нет таких редукторов. Есть ременая передача.

пахарь написал : у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные

Хоть одного из многих, пожалуйста, покажите.

andrexS написал : Нет таких редукторов.

AlNik54 написал : пожалуйста, покажите.

Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), неразборный, половинки завальцованы и шов, иногда, прикрыт пластиком, используется в редукторе ременная передача.

пахарь написал : Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), неразборный, половинки завальцованы и шов, иногда, прикрыт пластиком, используется в редукторе ременная передача.

Вы наверно шутите? у этих культиваторов используется цепь.

Несите чушь бережно, стараясь не расплескать. Чушь хороша, когда она полная!

пахарь написал : Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), используется в редукторе ременная передача.

путаете понятия редуктор и передача

Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата, и служащий для передачи вращения от вала двигателя к валу рабочей машины. Кинематическая схема привода может включать,помимо редуктора, открытые зубчатые передачи, цепные или ременные передачи . (с)

К примеру, у Efco MZ 2085R первичная передача-ремень,вторичная-цепь.

Процесс изготовления редуктора

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Сначала рассчитываются параметры силовой установки. Число оборотов коленчатого вала можно найти в технических характеристиках.

Это первая величина, требующаяся для выполнения расчета. Значение — непостоянное, с добавлением «газа» число оборотов возрастает. Базовая величина: холостые обороты 10%.

Далее, производится расчёт оборотов осей подвески. Зная размеры колес, удастся вычислить величину выбега за оборот. Высчитывается число оборотов оси для обеспечения комфортной скорости — 3−5 км/ч, что является второй величиной для проектирования.

К примеру, обороты холостого хода 10% — это 600 об./мин. Требуемые обороты оси колеса для 3 км/ч — это 200 об./мин. Так, передаточное отношение должно быть 3:1. Скорость вращения оси уменьшается втрое по отношению к скорости вала двигателя, и крутящий момент увеличивается, соответственно в три раза. Типы редукторов:

  • Шестерёнчатые — используют соотношение числа зубьев ведомой и ведущей шестерен. Работает устройство по принципу — пар в коробке передач. Неважно, какую форму имеют шестерни, — зубья могут быть прямыми или косыми. Коническая шестерня используется, когда для мотоблока нужен угловой редуктор. Зависит всё от расположения мотора. Если между валом мотора и колёсами обеспечена соосность, угол не требуется.
  • Червячный привод нужен для создания большого передаточного числа, когда есть большая разница между оборотами ведущей оси и двигателя. Эта конструкция сложнее в изготовлении и обслуживании. Решение оптимальное, если вал мотора перпендикулярен оси колёс.
  • Цепные редукторы работают по принципу велосипеда, но наоборот. Ведущей является звёздочка меньшего размера. Надёжность конструкции определяет качество металла шестерен и прочность цепи. Простой комплект от велосипеда нагрузки может не выдержать, поэтому используются более прочные — мотоциклетные.
  • Ременные устройства в изготовлении наиболее простые. Они же являются самыми ненадёжными и слабыми. Большой крутящий момент не передаётся, так как ремни будут проскальзывать. Но уменьшается шоковая нагрузка на двигатель — конструкция более щадящая к приводному валу, сглаживаются рывки. Проскальзывание устраняется путём установки зубчатого ремня. В этом случае, нужно найти пару зубчатых шкивов, к примеру, от автомобильной системы ГРМ.
  • Комбинированная система. Устройство с цепной и шестерёнчатой передачей, может быть изготовлено в одном корпусе, хотя расчёты в этом случае более сложные. Зато есть возможность передать громадный крутящий момент при малой мощности мотора.

При выборе какой угодно конструкции не забывайте о следующих правилах:

  • не допускайте перекосов между ведомой и ведущей частью;
  • втулки нельзя применять, лишь подшипники.

Любое устройство, кроме ременного, нужно постоянно смазывать, поэтому, оно должно находиться в коробке. Герметичный корпус защитит от грязи и пыли, попадание которых неизбежно во время полевых работ. На валах устанавливаются сальники.

В качестве примера можно взять фабричные изделия для советской сельскохозяйственной техники. Цепная передача к смазке не столь чувствительна, но цепь нужно регулярно очищать и смазывать.

Рекомендуем ознакомиться

В этой схеме есть предохранительная муфта. Значение колесной базы см. Челябинск, г.

Коробка передач с мультипликатором ускоряющей передачей , обеспечивающая 18 передач переднего хода и 4 передачи заднего хода. Чистая масса, без учета заливаемого моторного масла, равна кг.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы
Трактор МТЗ 92П предназначен для производства земляных работ по выкапыванию грунта, погрузки, разгрузки песка, щебня и других строительных материалов; очистки хозяйственных, строительных и каких либо рабочих территорий и зон; в дорожно-строительной отрасли; в автопарках промышленных предприятий. Трансмиссию разделили на 17 передач: передний ход 9 степеней с диапазоном скорости 2,15…15,5 км в час, задний ход 8 степеней на диапазон скорости 2…14,5 км в час.Понижающий редуктор своими руками описание, схемы, чертеж и отзывы
Трактор МТЗ 92П предназначен для производства земляных работ по выкапыванию грунта, погрузки, разгрузки песка, щебня и других строительных материалов; очистки хозяйственных, строительных и каких либо рабочих территорий и зон; в дорожно-строительной отрасли; в автопарках промышленных предприятий. Трансмиссию разделили на 17 передач: передний ход 9 степеней с диапазоном скорости 2,15…15,5 км в час, задний ход 8 степеней на диапазон скорости 2…14,5 км в час.Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Магнитогорск, г. Расстраивает плохая шумоизоляция, не хватает кондиционера — летом работать довольно жарко, не спасают даже открывающиеся окна.Понижающий редуктор своими руками описание, схемы, чертеж и отзывы
У дилера завода можно приобрести и установить такие дополнительные изделия: Мотор модели ДПонижающий редуктор своими руками описание, схемы, чертеж и отзывы
У дилера завода можно приобрести и установить такие дополнительные изделия: Мотор модели ДПонижающий редуктор своими руками описание, схемы, чертеж и отзывы

При установке шин Состоящий из трех частей ПВМ, является разъемным.Понижающий редуктор своими руками описание, схемы, чертеж и отзывы
В трансмиссии есть самоблокирущийся дифференциал. Для привода заднего навесного оборудования Беларуса 92п имеется ВОМ с двухскоростным независимым приводом. Новый МТЗ 92П в нашем хозяйстве

Статья по теме: Ямобур МТЗ

Самодельные редукторы,кпп и др.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Предлагаю собрать в одном месте самодельные редукторы,КПП, ведущие мосты и подобное. Обсудить способы изготовления деталей, корпусов для них. РЕДАКТОРУ — если уже есть подобная тема — подскажите пожалуйста.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

вот мой угловой редуктор. шестерни с дефиренциала от кары шестерню полуоси завтулил под вал 25 мм и обварил втулку шестерню сателлита просто обварил к валу 20мм все остальное видно из фотографий если что спрашивайте фото нарезки шлицов постоновочное просто хотел показать как резал по этому с соосностью на заморачивался

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Самодельный угловой редуктор для мотоблока

Редуктор мотоблока можно сделать самому. Для этого потребуется сделать расчет номинальной мощности ( Pn);Pn=Ре(л.с.)хFS, в результате чего определяется у конической шестерни правильный тип угла. Также рассчитывается крутящий момент и количество оборотов в минуту.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Также нужно определить условия эксплуатации самодельного редуктор для мотоблока, что включает в себя: радиальную и осевую нагрузку на концы валов, минимальную и максимальную температуру, определение окружающих условий, прерывистый или не прерывистый операционный цикл, тип смазочного материала.

После определения технических параметров, можно начать собирать угловой редуктор. Для этого необходимо угловому редуктору выбрать корпус.

Например можно использовать заводской, с мотоцикла Урал или Днепр. Затем, исходя из диаметра корпуса редуктора делаем из стали корпус подшипников вала-шестерни. Здесь используем соответствующего размера сверло и штангенциркуль. Затем в соответствии с задуманными размерами выбираем подшипники вала-шестерни (2 шт).

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

На обратной стороне редуктора устанавливаем стальной фланец. У него внутри будет находится стальная шайба и фланцевый подшипник. Используя несколько винтов, крепим стальной фланец к корпусу генератора. Перед этим подбираем ведомый вал-шестерни, стальную шпонку и ведущую шестерню.

Все узлы соединяются с передаточным механизмом и валом роторного генератора. Шкив клиноременной передачи располагается на передаточном механизме и крепится к ведомому валу-шестерни гайкой и пружинной шайбой. Чтобы собрать самодельный угловой редуктор, потребуются такие инструменты: штангенциркуль и линейка, прямая и крестовая отвертка, сверла по металлу, напильники и надфили по металлу, кусачки и плоскогубцы, резиновые прокладки, тиски и молоток.

Сборка редукторов своими руками

Эксплуатация мотоблоков, а с ними редукторов — это пыль, бездорожье, жара при пахоте или холод при уборке снега, неравномерные нагрузки. Продлить срок эксплуатации передаточного механизма можно с помощью закрытого корпуса.

Для основания, на котором крепятся шкивы, шестерни, прочие детали, применяется сталь СТ-40. Крышку можно изготовить из менее прочной стали, если на ней не закреплены элементы передачи крутящего момента.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Применение подшипников для установки валов, шкивов, звездочек, шестеренок обязательно, иначе трение погасит силу вращения, а блок или быстро выйдет из строя, или сразу не заработает.

Любой вращающийся механизм требует смазки. Червячный редуктор особенно. Продлить срок использования устройства поможет частая замена смазки, для чего крышка редуктора должна быть открывающейся.

Бензиновые, дизельные двигатели имеют регулировку подачи топлива и скорости вращения двигателя. Оптимально переместить так называемую ручку газа на рукоять мотоблока.

Когда нашлись все необходимые детали, для сборки мотоблока потребуются слесарные инструменты. Не обойтись без сварочного аппарата, болгарки, дрели, сверл по металлу.

Потраченное на изготовление мотоблока время окупит себя полностью в первый же дачный сезон.

Устройство редуктора мотоблока

Как и любой другой механизм мотоблока, редуктор сельскохозяйственного агрегата состоит из определенных элементов. С учетом типа редуктора, его конструкция может оснащаться теми, или иными деталями. В основном, устройство редуктора в деталях выглядит следующим образом:

  • Крышка и шкив;
  • Подшипники;
  • Втулки на входном валу;
  • Рычаг регулировки и переключения;
  • Вилка и ось переключения;
  • Шестерня в промежуточном валу;
  • Блок вала;
  • Двухрядная цепь;
  • Блок звездочки;
  • Шайбы и сальники;
  • Входной вал;
  • Правая и левая полуоси;
  • Двойная звездочка;
  • Муфта сцепления;
  • Кронштейн и пружина;
  • Вилка сцепления.

О том, как устроен редуктор мотоблока, более подробно расскажет схема механизма ниже.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы
Несмотря на достаточно сложную конструкцию механизма, его демонтаж и обратная сборка не вызовет вопросов даже у новичка. Для этого необходимо:

  1. Полностью снять редуктор с мотоблока;
  2. Отвернуть винты и снять защитные крышки;
  3. Аккуратно извлечь втулку на входном валу, демонтировать рычаг и вилку, переключающую механизм;
  4. Снять первичный вал и шестерню с него;
  5. Извлечь втулки вала и цепь;
  6. Демонтировать блок вал и снять звездочки с него;
  7. Извлечь промежуточный вал вместе с шестернями;
  8. Снять муфту сцепления, левую и правую полуоси.

Выполнив все перечисленные действия, вы получаете редуктор мотоблока в разборе. После ремонта механизм необходимо собрать в обратном порядке.

Цепной тип

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

Принцип действия цепной передачи аналогичен ременному, но вместо шкивов установлены звездочки, а ремень заменен цепью. Такой самодельный редуктор не допустит пробуксовки, а в аналогичных условиях проработает значительно дольше.

Так же, как ременной, цепной редуктор должен иметь ведущую и ведомую звездочки в одной плоскости, а его передаточное число считается по соотношению их зубьев. Вес такой конструкции больше, чем у ременной, но на мощные мотоблоки надежнее ставить ее.

В отличие от ременной передачи, цепная требует осторожности или дополнительных защитных мер. При столкновении вращающегося навесного инструмента с толстым корнем в почве сила его сопротивления будет передана на двигатель, что может его повредить. Пока двигатель не выйдет из строя или не отключится, он будет пытаться с максимальной мощностью провернуться вместе с рамой вокруг ведомой оси редуктора. Чем больше мощность двигателя, тем сильнее будет опрокидывающий момент.

Передаточное число цепного редуктора может быть выше, чем у ременного такого же размера, так как ведущая звездочка, даже имея маленький размер, не допустит проскальзывания цепи.

По стоимости, простоте сборки, распространенности деталей цепная передача не уступает ременной.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник;

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0);

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

Понижающий редуктор своими руками описание, схемы, чертеж и отзывы

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников . Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.

Про мотоблоки:  ✅ Самые распространенные причины неисправности мотокультиваторов: особенности ремонта, общие проблемы -
Оцените статью
Про мотоблоки
Добавить комментарий
