Адаптер для мотоблока схема и чертежи

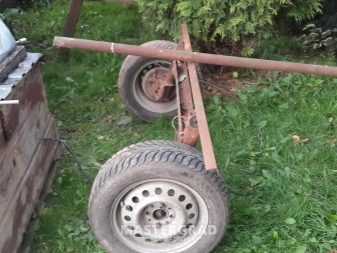

Работа на земельном участке с мотоблоком, зачастую отнимает много сил, из-за неудобства. Поэтому, многие дачники, чтобы облегчить себе работу, прибегают к помощи разной дополнительной технике. Одним из видов такой техники, является адаптер к мотоблоку. Конечно, его всегда можно купить в магазине, но, если Вы задались вопросом, как сделать адаптер для мотоблока своими руками, эта статья для Вас.

Работа на земельном участке с мотоблоком, зачастую отнимает
много сил, из-за неудобства. Поэтому, многие дачники, чтобы облегчить себе
работу, прибегают к помощи разной дополнительной технике. Одним из видов такой
техники, является адаптер к мотоблоку. Конечно, его всегда можно купить в
магазине, но, если Вы задались вопросом, как сделать адаптер для мотоблока
своими руками, эта статья для Вас.

Процесс изготовления

Такая навеска любого вида – это не просто сиденье, а целое устройство, состоящее из нескольких деталей. В зависимости от вида адаптера эти детали в разном количестве и в разном порядке крепятся друг с другом. Так, задний и передний агрегат изготавливаются практически одинаково, но отличаются способом итогового крепления и методом самой сцепки.

С подвижным сочленением

Данный вид адаптера проще и быстрее всего изготовить в домашних условиях своими руками.

Когда основной подъемный механизм адаптера будет готов, можно приступать к его непосредственной сборке и соединению оборудования с самим мотоблоком.

После окончания этих работ адаптер полностью готов к дальнейшему использованию. Если все было выполнено правильно, должен получить полноприводный мини-трактор, простой и удобный в работе.

С рулевым управлением

Такой самодельный адаптер изготавливается даже быстрее, чем его предыдущая разновидность. Но стоит знать, что такой вариант подразумевает использование большего количества различных уголков и труб. И еще – такое навесное оборудование изготавливается на основе рамы с уж готовой вилкой и втулкой. Именно ее наличие позволит в дальнейшем свободно вращаться мотоблоку от рулевого воздействия. Последовательность действий будет следующая.

Возможно, пошаговое описание изготовления такого устройства собственноручно может показаться сложным. Однако при наличии детальных схем и чертежей такая проблема полностью исчезает. Чтобы созданный адаптер был функциональным и долговечным в использовании, необходимо правильно сварить все основные элементы и уделить особое внимание нормальной работе тормозов.

Если для создания усовершенствованного сиденья для мотоблока были использованы уже готовые чертежи, перед их воплощением в реальность необходимо соотнести размеры всех деталей с размерами основных частей своего мотоблока и при необходимости обязательно их скорректировать.

Адаптер для мотоблока своими руками

Самодельный адаптер к мотоблоку Нева

Полноприводный адаптер АМПК 500

Малые средства сельскохозяйственной техники, такие как мотоблоки, культиваторы и мини-тракторы существенно облегчают труд людей. Но в погоне за совершенством даже такие агрегаты подвергаются модернизации. В частности, производители или сами владельцы оснащают их адаптерами – специальными сиденьями, которые делают использование такой техники более комфортным и менее энергозатратным. Есть мотоблоки, уже оснащенные таким устройством, но есть и модели без него. Но адаптер с рулевым управлением или с подвижным сочленением можно сделать своими руками. Как правильно выполнить эту работу, будет подробно рассказано ниже.

Особенности конструкции адаптера

По сути, адаптер выглядит, как тележка, значительно увеличивающая функциональность мотоблока и облегчающая его эксплуатацию.

Конструкция адаптера состоит из таких деталей:

Сцепка, позволяющая присоединять адаптер к мотоблоку, располагается спереди или сзади устройства. Стандартный тип – это одинарная конструкция, которая включает два основных элемента. Первый — это связующее звено, второй – регулятор.

Отдельные адаптеры с универсальной двойной сцепкой, позволяющей дополнительно крепить различные навесы.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Листы металла для опор для ног

— Квадратный металл. Профиль

Ниже, приведена кинетическая схема, которая поможет обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не забыть про устройство втулки и вилки, для обеспечения свободного поворота прицепа.

— Кузов адаптера к мотоблоку, изготавливается и стального листа, а борта кузова, должны быть высотой не менее 30 – 35 см.

— Сиденье устанавливается на балку приваренной к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно составлять 80-90 см.

— Проверка роботоспособности всего механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

Чертежи ключевых узлов адаптера

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Сделав самодельный адаптер к мотоблоку, использовав с ним различные виды навески, можно не только облегчить работу, но и значительно повысить производительность.

Необходимые инструменты и материалы

Собственноручно и даже без посторонней помощи можно сделать адаптер с ручным управлением или адаптер-самосвал. Поэтому в первую очередь необходимо определиться с видом дополнительного оборудования. Следующий этап – это чертежи. Можно воспользоваться уже готовыми, основываясь на инструкциях к мотоблокам той же марки, но реализующимся уже с адаптерами, а можно создать его самостоятельно. Изготавливая чертежи своими руками, тщательное внимание следует уделить главным элементам:

Когда схема будет готова, необходимо позаботиться о наличии следующих инструментов под рукой:

Все необходимые материалы и инструменты можно приобрести в ближайшем хозяйственном магазине. Если кресла, подходящего по размеру, нет, необходимо приобрести каркас, обивку и основу для сиденья, а впоследствии изготовить его своими руками. Все что необходимо – это на каркас плотно уложить набивку или наполнитель, сверху при помощи степлера закрепить обивку. А можно приобрести уже готовое пластмассовое сиденье в хозяйственном магазине. После того как подготовительные работы будут окончены, можно приступать непосредственно к изготовлению самого адаптера.

Ниже, приведены чертежи и размеры, а так же материалы
необходимые для изготовления адаптера к мотоблоку сложной конструкции.

— Металлический уголок

— Листы металла для опор для ног

— Квадратный металл. Профиль

— Два колеса

— Сварочный аппарат

— Ручные инструменты

Ниже, приведена кинетическая схема, которая поможет
обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж
ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2),
приводящий во вращение передние колеса (1), передает крутящий момент через цепь
(3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на
задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не
забыть про устройство втулки и вилки, для обеспечения свободного поворота
прицепа.

— Кузов адаптера к мотоблоку,
изготавливается и стального листа, а борта кузова, должны быть высотой не менее
30 – 35 см.

— Сиденье устанавливается на балку приваренной
к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно
составлять 80-90 см.

— Проверка роботоспособности всего
механизма.

— Механизм сцепки;

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

Подробнее о сцепке, и как её сделать, читайте в отдельном материале «Сцепка для мотоблока».

Чертежи и размеры для разных
мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных
моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно
отличаться.

Сделав самодельный адаптер к мотоблоку,
использовав с ним различные виды навески, можно не только облегчить работу, но
и значительно повысить производительность.

Адаптер для мотоблока
своими руками

На данный момент, существует несколько разновидностей
адаптера, как правило, их конструкции схожи, и представляют собой, крепящеюся к
задней части мотоблока приспособу с удобным сиденьем.

Адаптер изготавливается из квадратного металлического
профиля, длиной от 160 до 180 см. Поперек это профиля, приваривается еще один,
размером 50-60 см, в зависимости от того, какая колея Вам нужна, (к ней
крепятся стойки для колес). Высота стоек до оси колеса от верха до оси колеса
адаптера может быть от 25 до 40 см, в зависимости от конструкции.

Далее к основному металлическому профилю и втулкам колес
привариваются раскосы, они так же служат ребрами жесткости. Их длина зависит от
угла наклона относительно всей конструкции и других параметров. Затем, рассчитывается
и так же сваривается конструкция рамы, к которой будет крепиться навесное
оборудование. Боковые направляющие этой конструкции, крепятся к колесным стойкам
с помощью болтов.

После этого к основной раме приваривается рычаг управления,
имеющий три колена, размерами 35, 55, 20 см. Чтобы увеличить прилагаемое усилие,
к рычагу, крепится еще один рычаг, но уже размерами 80 см.

Сиденье адаптера, крепится на опору приваренной к
центральному металлическому профилю. Как видите, сделать адаптер к мотоблоку
своими руками, не так уж и сложно.

Назначение адаптера

Здесь, я думаю все понятно, существует достаточно большое
количество работ на земле, которое легче, быстрее и удобнее делать имея
адаптер. А работая с таким навесным оборудованием как почвофреза, так вообще,
безопаснее.

Схема конструкции адаптера к мотоблоку

Адаптер для мотоблока, представляет собой некое прицепное
устройство, сделанное на раме и имеющее два колеса. Конструктивно, адаптеры делятся
на несколько видов, по простому, они могут быть простыми и более сложными.
Основными видами, считаются универсальные, это те, которые способны перевозить
грузы и выполнять обработку почвы, и простые, способные выполнять только
обработку почвы.

Для мотоблоков различной мощности, применяются разные
адаптеры, на мало мощный, устанавливается адаптер с коротким дышлом, на мощный,
с длинным. Так же, универсальные адаптеры, оснащены дополнительным
функционалом, увеличение колеи, подъем навесного оборудования и т.д.

Разновидности адаптеров для мототехники

Адаптеры на мотоблок делятся в зависимости от способа их крепления.

Различают следующие виды устройств:

По области использования имеются следующие адаптеры:

В зависимости от наличия кузова различают следующие конструкции:

Выбирая адаптер, нужно обращать внимание на особенности конструкции приспособления. Он должен полностью соответствовать потребностям владельца.

Подготовительный этап изготовления адаптера

Адаптер имеет простую конструкцию, но процедуру его изготовления нельзя назвать простой. Первоначально нужно брать во внимание чертежи и размеры, которые помогут создать приспособление без недочётов.

Нужно обзавестись следующими материалами и инструментарием:

Ключевые элементы конструкции изготавливаются следующим образом:

Когда подготовлен весь инструментарий, изготовлены основные детали, можно собирать адаптер.

На данный момент, существует несколько разновидностей адаптера, как правило, их конструкции схожи, и представляют собой, крепящеюся к задней части мотоблока приспособу с удобным сиденьем.

Адаптер изготавливается из квадратного металлического профиля, длиной от 160 до 180 см. Поперек это профиля, приваривается еще один, размером 50-60 см, в зависимости от того, какая колея Вам нужна, (к ней крепятся стойки для колес). Высота стоек до оси колеса от верха до оси колеса адаптера может быть от 25 до 40 см, в зависимости от конструкции.

Далее к основному металлическому профилю и втулкам колес привариваются раскосы, они так же служат ребрами жесткости. Их длина зависит от угла наклона относительно всей конструкции и других параметров. Затем, рассчитывается и так же сваривается конструкция рамы, к которой будет крепиться навесное оборудование. Боковые направляющие этой конструкции, крепятся к колесным стойкам с помощью болтов.

После этого к основной раме приваривается рычаг управления, имеющий три колена, размерами 35, 55, 20 см. Чтобы увеличить прилагаемое усилие, к рычагу, крепится еще один рычаг, но уже размерами 80 см.

Сиденье адаптера, крепится на опору приваренной к центральному металлическому профилю. Как видите, сделать адаптер к мотоблоку своими руками, не так уж и сложно.

Здесь, я думаю все понятно, существует достаточно большое количество работ на земле, которое легче, быстрее и удобнее делать имея адаптер. А работая с таким навесным оборудованием как почвофреза, так вообще, безопаснее.

Адаптер для мотоблока, представляет собой некое прицепное устройство, сделанное на раме и имеющее два колеса. Конструктивно, адаптеры делятся на несколько видов, по простому, они могут быть простыми и более сложными. Основными видами, считаются универсальные, это те, которые способны перевозить грузы и выполнять обработку почвы, и простые, способные выполнять только обработку почвы.

Для мотоблоков различной мощности, применяются разные адаптеры, на мало мощный, устанавливается адаптер с коротким дышлом, на мощный, с длинным. Так же, универсальные адаптеры, оснащены дополнительным функционалом, увеличение колеи, подъем навесного оборудования и т.д.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера. Важно строго следовать описанному алгоритму.

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Ввод в эксплуатацию

Перед тем как сразу же выполнять любые сельскохозяйственные работы при помощи усовершенствованного своими руками мотоблока, необходимо выполнить несколько заключительных проверочных работ:

Если при выполнении всех этих простых работ никаких проблем в работе мотоблока обнаружено не было, необходимо привести его в подобающий внешний вид. Для этого созданный своими руками адаптер загрунтовывают и окрашивают в любой цвет по желанию. Этот этап позволяет не только придать мотоблоку красивый внешний вид, но и защищают металл от коррозии.

Создание адаптера своими руками – это ответственное дело, которое требует времени, опыта и предельной внимательности. Поэтому браться за выполнение этой работы стоит лишь тем мастерам, которые имеют уже подобный опыт. В остальных случаях лучше либо приобрести уже готовый адаптер, либо же обратиться за помощью к специалисту.

О том, как сделать адаптер для мотоблока своими руками, смотрите в следующем видео.
