Борона зубовая для мотоблока своими руками чертежи и размеры

Ошибки настройки

Как отмечает Александр Ладыгин, правильно выбранная дисковая борона в настройках не нуждается (кроме установки глубины обработки и выравнивания горизонта навеской трактора либо гидравлическим дышлом самого орудия).

При этом в компании «Ростсельмаш» отмечают, что одной из характерных ошибок эксплуатации дисковых борон, особенно двухрядных, является неравномерность заглубления рабочих органов машины. А именно — излишнее углубление переднего ряда дисковой батареи.

По наблюдениям Василия Лебедя, многие агрономы настаивают на такой регулировке, аргументируя это тем, что передний ряд дисков работает с более плотным слоем почвы, чем задний.

Однако если настраивать дисковую борону таким образом (передний ряд ниже), то, учитывая, что передние диски и без того работают в более плотной почве, получится, что машину будет «уводить» под углом к линии движения либо вправо, либо влево в зависимости от того, в какую сторону направлен передний ряд дисков, объясняет Вячеслав Векленко.

Кроме того, страдает и сама рама, и подшипники на переднем ряду дисковой батареи, которые быстрее выходят из строя, добавляет представитель компании «Ростсельмаш». И быстрый и частый выход из строя подшипников в первом ряду батареи говорит о том, что он был слишком сильно и неравномерно заглублен относительно заднего ряда и всю нагрузку принимал на себя.

Здесь, скорее, рекомендовано обратное: немного вымелить передний ряд дисков, чтобы выровнять сопротивление почвы обработке для переднего и заднего ряда дисков, который идет по уже «вскрытому» пласту, рассуждает Вячеслав Векленко. Но какой должна быть разница глубины хода дисковых батарей, нельзя жестко определить «табличным способом», это как раз случай для тонкой регулировки в полевых условиях.

Конструктивные особенности самодельной бороны

Оптимальным и самым простым вариантом для изготовления своими руками считается зубовая борона. Для ее создания потребуется внимательно изучить чертежи, в которых должна быть указана последовательность действия при сборке оборудования

Также очень важно, чтобы схемах были указаны размеры всех используемых для изготовления бороны деталей

Сама конструкция по своему внешнему виду напоминает клетку из рамы, к которой зубья крепятся посредством болтов. Передняя часть конструкции должна быть оснащена прицепным устройством, которое, в большинстве случаев, имеет форму сцепки с отверстиями. При установке на мотоблок сцепку потребуется вставить в трубу фаркопа, после чего зафиксировать оба элемента посредством пальца

Крайне важно вварить между фаркопом и сцепкой специальную цепь, которая облегчит работу с оборудованием

Клетка зубовой бороны должна быть максимально прочной, поэтому для ее изготовления следует использовать квадратные или водопроводные трубы, а также уголки для усиления стыков конструкции. Каждая деталь должна быть изготовлена из стали, толщиной не менее 5 мм, в противном случае почва будет вырывать зубья вместе с кусками металла.

Конструкция изготавливаемой решетки должна состоять из поперечных и продольных деталей. Вместе с тем, самым лучшим вариантом станет клетка, прутья в которой приварены между собой под углом в 45 ⁰ по отношению к направлению движения мотоблока. Такая самодельная борона будет гораздо меньше подвергаться нагрузкам на изгиб.

Чтобы определить размер ячеек, потребуется предварительно определиться с тем, каким образом на бороне будут размещены зубья. Для этого зубья нужно нарисовать на чертеже, а поверх них дорисовать решетку, на которой они должны крепиться. Сама рама должна обладать такими размерами, чтобы впоследствии она не мешала работать с мотоблоком

Также крайне важно своевременно учесть размеры сцепного устройства. Нужно помнить, что борону, шириной более 1 м, многие мотоблоки попросту не потянут

Для изготовления зубьев лучше всего использовать рифленую арматурную сталь. Ее диаметр должен составлять не менее 18 мм, а длина каждого изготавливаемого зубца – около 15 см. От высоты сцепного устройства высота зуба не зависит, так как самодельная борона будет крепиться к мотоблоку посредством цепи. При этом толщина последней должна быть увеличена, если на бороне закреплены толстые зубья.

Польза рыхления

В позапрошлом и начале прошлого века люди уже знали о пользе весеннего и осеннего рыхления. Тогда почву обрабатывали деревянным орудием — бороной суковаткой. Её делали из частей нетолстых еловых брёвен, связанных между собой и имеющих общую основу. Теперь такие бороны можно увидеть только в залах краеведческих музеев. Сейчас в сельскохозяйственной отрасли для рыхления применяют ротационные цапки или бороны. Кроме разрушения почвенной корки, происходит следующее:

Рыхление может проводиться сразу после вспашки, а вслед за этим участок прикатывают. Бывает и так, что эти мероприятия выполняются с промежутком 2−3 дня. Это не критично, если не стоит жаркая и засушливая погода. В результате прикатывания и боронования поверхностный слой грунта становится ровным, что облегчает заделку семян.

Самым лёгким в возделывании считается суглинок. Это плодородный, лёгкий и в то же время пористый грунт, способный удерживать много влаги. Супесь и песчаная почва, напротив, быстро высыхают и отличаются невысоким плодородием. На таких почвах небольшое опоздание с рыхлением, которое иногда неверно называют бронированием, способствует снижению урожайности. Боронование делится на несколько видов:

При бороновании самое важное — соблюсти сроки. Если опоздать, почва пересохнет, и от обработки не будет выраженного эффекта

Урожайность на полях, которые не пробороновали своевременно или сделали это неправильно, обычно бывает ниже. Кроме того, важно, чтобы борона соответствовала характеристикам грунта. Сцепки должны быть универсальными или иметь ширину захвата не меньше 21 м.

Особенности боронования

Боронование считается важнейшим этапом обработки почв, от которого зависят состояние посевов и урожайность выращиваемых культур. Данное агротехническое мероприятие решает сразу несколько задач, главными из которых являются уничтожение сорняков и рыхление почвы. Кроме того, боронование эффективно выравнивает землю и способствует значительному сокращению влагопотерь. Эффект рыхления достигается благодаря воздействию на почву рабочих элементов, закреплённых на общей раме и имеющих форму дисков, зубцов или мотыг.

Такое устройство называется бороной и известно человечеству с давних времён. Раньше таскать за собой борону было уделом рабочих лошадей, а сегодня благодаря механизации процесса данная роль отводится сельскохозяйственной технике.

Процесс боронования производится дважды в год. Первый раз – ранней весной, сразу после оттаивания почвы, а второй – после снятия последнего урожая, незадолго до первых заморозков.

Технические характеристики по моделям

ОБРАТИТЕ ВНИМАНИЕ: Подбирая дискатор для трактора МТЗ или ЮМЗ, необходимо сверять мощность трактора с характеристиками приведенными в таблице

Методы изготовления

Узнав, какие бывают виды изделий для пахоты, можно смастерить их самостоятельно. Правда, вам предстоит ручная сборка.

Как правило, заводские бороны на мотоблок выполняют из специальной стали, которая выдерживает высокие нагрузки. Конструкция изделия выглядит как зигзагообразная рама, которую можно смастерить самостоятельно, имея при себе чертежи и схемы, а также нужные материалы. Чтобы изготовить самодельную борону к мотоблоку, вам понадобятся следующие инструменты:

С помощью сварки закрепите зубья. Это можно сделать и по-другому: приварить штыри, нарезать на них резьбу, затем на них зафиксировать гайками зубья.

Изучите схемы и чертежи, чтобы сделать отличное устройство для вашего участка. К самому дышлу оборудования нужно приделать специальную втулку, при помощи которой проводится соединение с маленьким трактором. Сделайте стойку с винтом, чтобы в дальнейшем была возможность регулировать уровень высоты — это залог равномерного погружения деталей в землю.

Можно сказать, что самым практичным и легким приспособлением, приделанным к мотоблоку своими руками, является сетчатая борона. Однако фермеры и садоводы делают выбор в сторону роторной бороны. Внимательно изучайте схемы и чертежи, которые помогут вам смастерить отличное дополнение на минитрактор.

Зубовая борона своими руками

Данное устройство легче всего изготовить самостоятельно. Если у вас имеются металлические материалы, болгарка и сварочный аппарат, то процесс не доставит много трудностей.

Для производства бороны на мотоблок своими руками нужно разобраться в чертежах и определить необходимые размеры.

Конструкция выглядит в виде решетки с приваренными к ней зубьями. Если есть возможность, их рекомендуют закручивать болтами, чтобы обеспечить замену при поломке. Впереди должно быть предусмотрено прицепное устройство к мотоблоку. Для облегчения работы между двумя агрегатами приваривают цепь.

Решетку делают из прочных материалов. В основном используют трубы для водопровода и уголки толщиной более 4 миллиметров, чтобы зубья не отрывались от тонкостенного основания. Более надежная конструкция предполагает приваривание прутьев под углом 45 градусов к движению, что обеспечивает уменьшение нагрузок.

https://youtube.com/watch?v=R8EQ7cVWeTI%3Ffeature%3Doembed

Размер ячеек решетки должен соответствовать величине зубцов. Размер рамы конструируют таким образом, чтобы не мешать управлять мотоблоком.

Для изготовления зубцов обычно применяют арматурную рифленую сталь диаметром около 15 миллиметров и длиной до 200. Чем меньше зуб, тем он тоньше. Их закаливают перед неиспользованием для прочности. Когда производится боронование мотоблоком, для эффективности элементы, входящие в почву, располагают максимум через 1 сантиметр. Допускается незначительное смещение, чтобы обеспечить большую интенсивность и качество работ. Процесс сборки выглядят следующим образом:

Вне зависимости от того, приобреталось ли готовое изделие, или оно было сооружено самостоятельно, происходит накопление на рабочих элементах мокрой земли и остатков органических культур. Поэтому следует периодически прочищать зубья предметами из металла или соответствующим скребком.

https://youtube.com/watch?v=p6dCW1ac1uA%3Ffeature%3Doembed

Разновидности борон

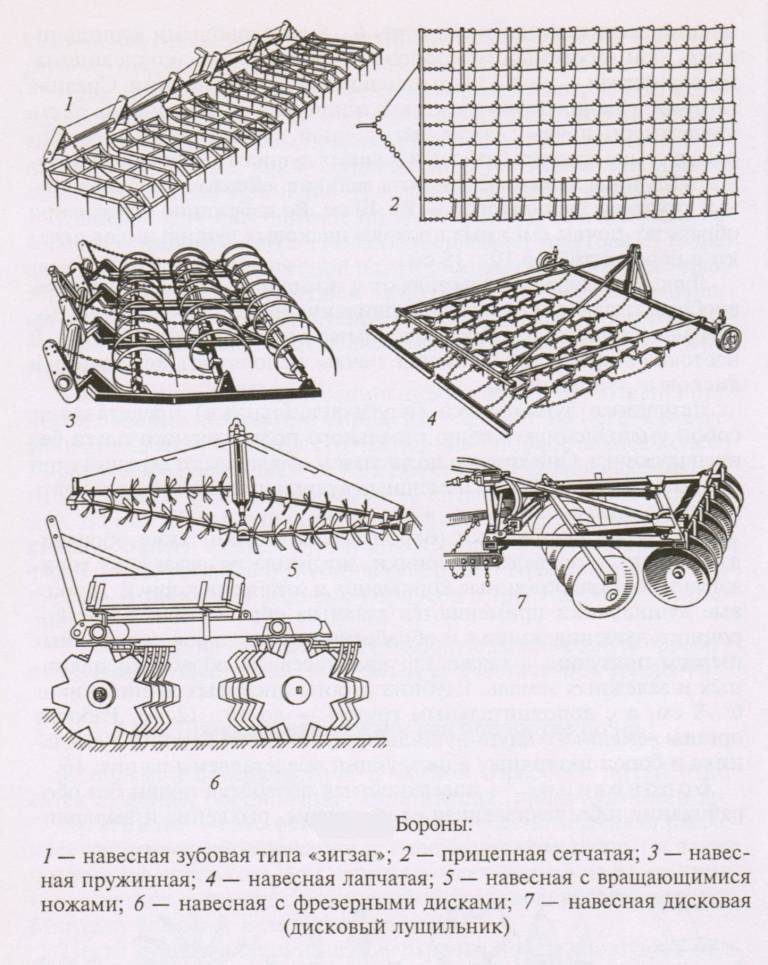

Бороны для сельскохозяйственных работ подразделяют на виды:

Зубовая борона — простой механизм, представляющий собой раму из металла с прикрепленными к ней зубьями необходимой длины. Мощность мотоблока влияет на их количество и размеры рамы. Зубья размещаются в виде зигзага или прямоугольника и присоединяются к раме жестко, шарнирно или на пружинной стойке.

Глубина боронования зависит от установки зубьев. При их установке острой гранью вперед по ходу движения глубина разрыхления увеличивается, при установке назад — уменьшается.

Борона дисковая отличается от зубовой обрабатывающим инструментом. Вместо зубьев к раме прикрепляются диски сферической формы с гладкой или вырезной режущей кромкой и размещаются под наклоном, называемым углом атаки. Он меняется и составляет 10-25°. В процессе обработки каждый диск срезает поверхностный пласт земли, интенсивно разбивает корни сорняков, перемешивает их с землей и уплотняет почву. Осуществляя боронование, агрономы рекомендуют использовать игольчатую борону. Иглы вонзаются в грунт и разрыхляют его.

Дисковые механизмы агрегатируются с мотоблоком с помощью передней или задней подвески.

Роторная борона лучше других механизмов подходит для начальной обработки земли. Глубина врезания в грунт составляет 7 см, но этот фактор не мешает применять ее и для разрыхления целины. Она напоминает по внешним признакам культиватор и дисковое устройство.

https://youtube.com/watch?v=TOYokXm6qT0%3Ffeature%3Doembed

Роторное орудие для мотоблока состоит из 6 кромок, диска и втулки. Его рабочими элементами являются заостренные пластины, которые расположены под разными углами.

Активная ротационная борона устанавливается на валы вместо колес или почвенной фрезы, что намного увеличивает ее производительность, особенно на целинных и тяжелых почвах. Для качественной работы лучше агрегатировать к мотоблокам большой мощности с коробками передач.

Заключение

Из всех перечисленных видов, наиболее простой и легкой для самостоятельного изготовления, является зубовая борона, однако, по мнению большинства фермеров, самым эффективным все-таки считается навесное оборудование роторного типа. В интернете можно найти чертежи и видео на эту тему. Работа ротационной бороны в связке с мотоблоком должна осуществляться на скорости порядка 4 км/ч. Дело в том, что только в таком рабочем режиме двигатель мотоблока не будет перегружен, а устройство качественно взрыхлит грунт, подготавливая благоприятную почву для будущего урожая.

Если приобретать оборудование у производителя, то выгоднее всего, в финансовом плане, купить классическую борону, которая стоит гораздо меньше остальных типов. Однако сделав собственными руками полезное приспособление для своего мотоблока, вы получите не только моральное удовлетворение, но и незаменимого помощника для проведения сельхозработ, который позволит сэкономить время, силы и средства.

Борона для мотоблока — сельскохозяйственное орудие, прикрепляемое к этому агрегату или мини-трактору.

Механизм предназначен для таких целей:

Воздействие на почву происходит закрепленными на общей раме инструментами, такими как:

Боронование мотоблоком — важный агротехнический процесс обработки земельных участков для повышения урожайности, качества зерновой и технической продукции.

Технология боронования

Данный процесс обеспечивает закрытие влаги, в некоторой степени способствует удалению сорняков. Боронование может осуществляться до появления всходов и после их появления. Как правило, осуществляется перпендикулярно направлению посевов или по диагонали. Его осуществляют в период, когда влажность почвы находится в пределах 50-70 %, поскольку ни сухая, ни переувлажненная почва не способствуют правильному заглублению рабочих органов, что приводит к некачественной обработке. Зачастую сочетается с культивацией боронование. И бороны при этом могут использоваться различные: пружинные, дисковые, легкие, тяжелые, ротационные и т.д.

Скорость трактора при выполнении данного приема должна составлять около 8 км/ч, при бороновании озимых весной — 6 км/ч.

Зубовые бороны

Что такое борона? Это сельскохозяйственное орудие, предназначенное для выполнения процесса боронования. Сегодня выпускают два типа борон: зубовые и дисковые.

Рассмотрим первые из них.

С помощью них почву можно обрабатывать до 10 см. Борозды при обработке данным типом борон должны составлять в глубину не более 4 см. Комки должны быть разрушены максимум до 5 см.

Зубовые бороны подразделяются на легкие (с давлением на рабочие органы примерно 1 кг), средние (соответственно 2 кг) и тяжелые (3 кг).

Наибольшее применение находит тяжелая борона типа зигзаг. Ее используют для достижения целей боронования по большинству сельскохозяйственных культур.

Среднюю борону используют на рыхлых легких почвах. Глубина ее обработки — 5-6 см.

Легкие бороны используются только для выравнивания поверхности, незначительного вычесывания только появившихся сорняков и удаления почвенной корки. Глубина обработки данной бороной составляет до 3 см.

Рабочие органы бороны представлены зубьями, при помощи передней части которых верхняя часть почвы разрезается, а при помощи боковых почвенные частицы раздвигаются, сминаются, при этом разрушаются комки, а почвенные элементы перемешиваются.

Рамы для борон могут быть жесткими и шарнирными. Последние обеспечивают лучшее копирование почвенного рельефа, в результате чего обеспечивается лучшая равномерность обработки.

Зубья могут быть изогнутыми, прямыми и лапчатыми. Они располагаются в одном ряду на расстоянии, превышающем 15 см, с целью исключения забивания сорняками и комьями земли.

К одной из разновидностей данного типа борон относится сетчатая борона, которая является гибкой и обеспечивает равномерную обработку даже на участках с неровностями.

Зубовые бороны обычно сцепляют с плугами, культиваторами, сеялками, которые, в свою очередь, агрегатированы с тракторами.

Число в названии, как правило, показывает ширину захвата в метрах.

Подведение итогов

Сделать борону для мотоблока своими руками несложно, есть найти хорошие чертежи. Для каждого типа: дисковой, зубовой и роторной бороны — схема будет своя. Выбирайте устройства в зависимости от ваших возможностей и от целей его использования.

Изучив схемы и подобрав нужные материалы, вы без труда сможете собрать хорошее устройство для обработки почвы.

Как промышленное крупнотоварное, так и частное, и даже любительское земледелие не обходится без рыхления почвы. На клумбе с тюльпанами или грядке с укропом площадью в пару квадратных метров проделать эту операцию с успехом позволит ручная тяпка. Участок же в десяток соток (сотка — участок земли в одну сотую гектара площадью 10 х 10 = 100 м 2), засеянный, к примеру, картошкой, скорее всего, потребует сельхозмашин помощнее. И для рыхления почвы понадобится именно борона. Зубовая или дисковая, самодельная или заводского изготовления, агрегатируемая мотоблоком, конной тягой или даже человеческой. Наиболее распространенный и простой вид борон — зубовые.

Изготовить такое сельскохозяйственное орудие несложно и своими руками. Важно не ошибиться с размерами и весом, чтобы борона вместо того, чтобы способствовать урожаю, не «похоронила» его. Итак, обо всем подробнее.

Дисковые бороны

Данный тип бороны что такое собой представляет? Как правило, данные бороны имеют колеса, кроме тех марок, которые предназначены для обработки густой дернины.

Рабочими органами являются диски, которые легко раздрабливают почвенные комки, производят рыхление почвы и разрезают дерн. Каждый диск бороны расположен под определенным углом по отношению к направлению движения, который называется углом атаки.

Задернелые участки обрабатывают дисками с вырезами.

Рама с колесами предназначена для осуществления регулирования глубины обработки почвы. По сравнению с зубьями диски забиваются почвой и сорняками меньше, лучше разрезают тонкие корни и перекатываются через толстые. Однако их нельзя применять на каменистых участках.

По назначению их классифицируют на болотные, садовые и полевые.

Для обработки задернелой почвы, болотистой почвы, пастбищ и лугов используют тяжелую дисковую борону, которую можно настроить на глубину до 20 см.

Диски монтируют не по одиночке, а вместе, составляя батареи. Диски отделяются друг от друга с помощью распорной шпульки. На квадратных осях имеются подшипники, которые обеспечивают вращение дисковых батарей, которые на рамах располагаются в два ряда, передний из которых работает в развал, а задний — в свал.

Углы атаки устанавливают в зависимости от твердости и влажности почвы. Более высокие углы атаки устанавливаются на твердых и сухих почвах (до 21 градуса). Более высокий угол атаки обеспечивает лучшее погружение дисков в почву, а, следовательно, более качественную обработку ее.

Помимо изменения угла атаки, глубина обработки регулируется изменением давления батарей дисков на почву за счет изменения массы балласта, а также силы сжимания пружинного механизма.

Виды инструментов

Борона — сельскохозяйственный инструмент, применяемый при обработке почвы. Боронование оберегает почву от засушливости, выравнивает или разрушает ее, уничтожая сорняки. Такая конструкция для посадки картофеля, своими руками сделанная по чертежам, позволяла дробить большие комья земли, образованные после пахоты.

Известно, что подобные орудия труда появились в то самое время, когда люди начали обрабатывать почву обычным оралом. Тогда такие приспособления для вспашки были очень большими, не обладающие маневренностью, и очень много весили.

В древности для боронования использовались лошади. В настоящее время, когда появились тракторы, стали использоваться металлические бороны на мотоблок, которые можно купить или сделать самому. Они способны пробивать комья, прикрывать почву, чтобы влага хранилась дольше, и даже собирать остатки сухой травы. Инструмент способен с легкостью удалять корни сорняков, а сцепка борон поможет вдвое ускорить этот процесс.

Принято выделять 3 вида борон:

Смотря на такие разные и полезные предметы труда можно отметить их заметное отличие по весу. Все промышленные образцы цепляются на сельхозтехнику. Традиционный смык используется, в частности, для рыхлой поверхности. Такая навесная конструкция помогает сохранить влагу и тем самым предотвратить высыхание почвы.

Самодельный инструмент устанавливается вручную. Он выполняет дробление больших комков, устраняет сорняки и остатки растительности. Весит изготовленная самостоятельно борона для мотоблока совсем немного, и чаще всего ее применяют для измельчения комков земли и неглубокого рыхления.

Разделяют 3 вида зубовых приспособлений:

Массивные зубья являются главным органами данного устройства на минитрактор. По структуре есть 2 вида борон: квадратная, сетчатая. Первая относится к категории средних или тяжелых борон. Для более легких работ, в том числе и для небольших участков, чаще применяется сетчатая борона.

По такой же схеме делается и пружинная борона своими руками.

Пружинный тип устройства

Пружинная борона используется для боронования после уборки и по посевам. С ее помощью, помимо этого, выполняют традиционные для борон функции: рыхление и выравнивание поверхности почвы. Помимо этого, данный тип борон используется для междурядных обработок почвы, не повреждая при осуществлении этой операции культурных растений. Также она может применяться для заделки удобрений, сбора сена и соломы в валки. Данное устройство является разновидностью зубовой бороны.

Рабочий орган у данной бороны — пружина определенного сечения. При нагрузке она играет в разные стороны, благодаря чему при скорости обработки, превышающей 12 км/ч, обеспечивается более-менее сплошное перекрытие.

Здесь, как и у дисковой бороны, обеспечивается регулировка угла атаки.

В пружинной бороне «Агристар» имеются копирующие секции, обеспечивающие не зависящую от рельефа равномерную обработку.

Регулировка глубины осуществляется изменением угла атаки, а также изменением натяжения пружин на каждой секции.

Пружинные зубья могут иметь разный диаметр, что позволяет данные устройства также подразделять на легкие, средние и тяжелые.

У некоторых марок предусмотрена возможность монтирования пневматического высевающего аппарата, благодаря чему она может использоваться для посева различных культур сплошного посева.

Как сделать борону для мотоблока своими руками?

После изучения всех чертежей и конструктивных особенностей самодельной бороны для мотоблока, можно приступать к ее непосредственной сборке. Чтобы не допустить типичных ошибок, крайне важно придерживаться правильного порядка действий при работе.

Изготовление самодельной бороны для мотоблока выполняется в следующей последовательности:

Изготовленная конструкция для мотоблока практически ничем не будет уступать своим заводским аналогам. Она достаточно прочная и сможет прослужить в хозяйстве не один год, при условии, что владелец будет регулярно очищать ее и сорняков и грунта, а также обрабатывать детали конструкции специальным антикоррозийным средством.

Изготовленную своими руками борону для мотоблока можно использовать для работы вместе с мотоблоками производства брендов Каскад, МТЗ, Нева, Крот и Агро. В конструкции этих агрегатов предусмотрены практически идентичные сцепные механизмы, что позволит без труда соединить их с самодельной бороной.

Ротационный тип устройства

Эти устройства преимущественно называются не просто боронами, а боронами-мотыгами. Их применяют в основном в зонах недостаточного увлажнения, а также в условиях, когда культурные растения переходят фазу возможного применения зубовых борон.

Борона ротационная состоит из пар дисков, которые расположены на горизонтальных осях. На диске имеются клиновидные зубья, имеющие скошенные срезы. Ширина захвата этих типов борон колеблется от 1,1 до 18,3 м.

С помощью ротационных борон можно заделывать удобрения, пожнивные остатки. Глубина обработки может составлять до 28 см (у польских моделей).

Прицепные и навесные бороны

Бороны по способу агрегатирования классифицируются на прицепные и навесные.

Прицепные бороны имеют колеса, которые осуществляют функцию опоры. Такой тип удобен для транспортировки.

Навесные бороны опираются на рабочие органы, они, как правило, небольшие по размерам. Во время транспортировки удерживаются в воздухе за счет обеспечения соединения с трактором.

Борона игольчатая

Что такое борона игольчатая? Это борона, использующаяся для противоэрозионной обработки в комплексе с другими сельскохозяйственными машинами вместо других типов борон. Ее проход обеспечивает оставление до 90 % стерни, которая препятствует эрозии. К данному типу относятся бороны БИГ-3 и ее модификация БИГ-3А.

Одна борона имеет ширину захвата 3 м, агрегатируется с тракторами МТЗ, ЮМЗ. Три бороны агрегатируются с тракторами Т-150, пять — с тяжелыми тракторами типа К-700.

Может, помимо традиционных для борон функций, выполнять разрушение корки льда на посевах озимых.

Устройство БИГ-3 включает 4 секции в 2 рядах, имеются колеса. Как и у дисковой бороны, регулируется угол атаки.

Рабочими органами являются диски с 12 иголками. Первый ряд состоит из 8 дисков, расположенных в 2 батареях. Задний ряд включает 9 дисков. Угол атаки составляет 8-16 градусов.

Диски с иглами могут быть смонтированы в активном или пассивном состоянии. При активной установке диски входят в почвенный пласт выпуклостью вверх, выходят — вниз, при пассивной — наоборот. Данные способы влияют на засоряемость бороны. Сзади борон имеются решетки для очистки дисков. При пассивной установке эти решетки забиваются в меньшей степени.

Из борон можно создавать широкозахватный агрегат, для чего их соединяют ограничительными цепями с целью обработки почвы без огрехов.

Собираем борону самостоятельно

Для дачников достаточно проблематично купить трактор и борону к нему. Некоторые из них имеют мотоблоки, к которым можно собрать борону своими руками.

Для этого берем трубу из металла, привариваем такие же полосы, с помощью болтов прикрепляем зубья. На конце дышла располагаем палец из металла для соединения бороны с мотоблоком. Также необходимо предусмотреть стойку для регулирования высоты подъема бороны, предназначенной для равномерного заглубления рабочих органов. На ней предусматривается регулировочный винт.

Все детали устройства (зубья) должны располагаться на равном расстоянии друг от друга, а их длина может составлять около 45 см.

Заводские варианты прицепов

В настоящее время все больше производителей выпускают в промышленных масштабах прицепы различного назначения:

Рисунок 3. Схема конструирования и крепления колес.

Некоторые производители известных мотоблоков предлагают приобрести готовые наборы для переоборудования. Для изготовления мини-трактора они выпускают комплекты, в которые входят:

Подобные комплекты выпускаются украинскими и китайскими производителями. Из них можно собрать мини-трактор вдвое дешевле, чем купить его в готовом виде.

Какие есть виды окучников

Инструмент для окучивания грядок можно приобрести в магазине сельскохозяйственной техники или сделать собственными руками.

Существуют такие виды этой техники:

Однорядный

Эта разновидность окучников часто используется для легких типов почвы. Борозды можно делать, окончив предварительное разрыхление почвы культиватором.

Двухрядный

Перед высадкой культур выполняет нарезку пары борозд. Кроме того, он используется для разрыхления и окучивания грунта. В устройство входит рама, на которой закреплены сразу два окучника. За счет этой особенности процесс обработки таким инструментом существенно экономит время. На мотоблок можно закрепить с помощью сцепки. Однако для работы данный вид окучника нуждается в большом сопротивлении. Потому его используют зачастую вместе с грунтозацепами.

Пропеллерный

Такие окучники работают за счет специальных пропеллеров. Под их воздействием вскапывают грунт и убирают сорняки, и только потом уже можно приступать к разрыхлению грядок. Данный вариант используется для мотоблоков с передним приводом и парой скоростей. Это обуславливается тем, что на последней скорости мощность растет почти до 200 оборотов за минуту.

На максимальных скоростях распашник можно задействовать и для того, чтобы перебрасывать почву из пространства между грядками в борозды.

Роторный

У этого инструмента колеса заменены роторами с винтовыми зубьями. На практике такой окучник показывает впечатляющий уровень производительности при создании борозд, разрыхлении почвы и окучивании картофеля. Можно использовать на трехскоростном мотоблоке (две скорости и задний ход). На самой маленькой скорости инструмент окучивает посадку, а на следующей – откидывает грунт с пространства междурядья.

Дисковый

Для обработки грунта он универсален. Рабочая деталь – стальные вогнутые диски. Погружаясь в грунт на заданное расстояние, они разрыхляют его, формируя так гребень. Чтобы сделать использование более эффективным, нужно устанавливать диски под углом вертикально и относительно направления движения оборудования.

Изготовление дискового окучника для мотоблока своими руками описано далее. Чертежи и размеры вместе с фото прилагаются к описанию как сделать инструмент.

Листерный

Наделен зафиксированной шириной обработки почвы. Применяется зачастую на довольно слабых мотоблоках, чья мощность не превышает четырех лошадиных сил. Может обрабатывать грядки шириной около 30 см. Имеет тонкую стойку и пару боковых крыльев. Стойка защищает сам инструмент от перегрузки и механических повреждений. Этот вид окучника может быть использован только на сухом грунте – налипание почвы будет сильно мешать работе подвижных деталей конструкции.

Также можно встретить листерные насадки, на которых можно контролировать ширину обработки земли. Они предназначаются для более мощных мотоблоков – от четырех лошадиных сил. Такой инструмент можно использовать и для работы с увлажненной почвой.

Сборка прицепа для мотоблока Нева своими руками

Специальный самодельный адаптер может сделать из мотоблока Нева маленький трактор и наиболее автоматизировать ведение домашнего хозяйства.

Его элементами являются:

Обычная рама для прицепа делается из любой стальной трубы длиной до 2 метров. На один конец к ней крепится при помощи сварки сцепка. Это узел, при помощи которого вся конструкция прикрепляется к фаркопу мотоблока. На другую сторону приваривается поперечная штанга, размер которой стоит выбрать на основании ширины колесной базы техники. Далее, к штанге прикрепляются раскосы и стойки колес, которые необходимы для обеспечения жесткости рамы и амортизации при движении по огороду. Колеса стоит снять с прицепа автомобиля или садовой тележки.

Обычно, адаптер и навесные узлы мотоблока соединяются при помощи одинарной сцепки. Все функциональные агрегаты управляются специальным рычагом с несколькими коленами. При их переключении можно регулировать изменение положения поставленного навесного оборудования. А также можно применять дополнительный рычаг для регулировки прилагаемой силы. В конце на поперечную штангу необходимо прикрепить основание из металла, на котором будет располагаться сиденье водителя.

При большой длине дышла адаптера необходим наиболее мощный мотоблок. Мощность мотора также повлияет на величину колес и размер трубы, из которой в дальнейшем будет собрана несущая рама.

Универсальные приспособления для мотоблоков

Совместимость различных приставок и приспособлений к сельскохозяйственному оборудованию носит универсальный характер, поскольку при его замене конструкция мотоблока остается без каких-либо изменений. Эксплуатация мотокультиватора с навесным оборудованием позволяет осуществлять различные виды сельскохозяйственных работ, начиная от вскапывания земли и заканчивая сбором выращенного урожая. Подавляющее большинство видов устройств для мотоблоков разрабатывается и выпускается для проведения работ по обработке почвы, а также выращивания различных культур на площадях малых размеров.

Универсальные приспособления помогают осуществлять различные виды работ

Приставки к мотоблокам делятся на 3 категории:

С помощью навесного оборудования можно осуществлять вспашку земли, культивацию почвы, фрезерование, нарезку борозд, волочение и боронение земли. Для выполнения работ по подготовке почвы можно пользоваться большим количеством насадок. Оно предлагается фирмами, которые занимаются реализацией сельскохозяйственного инструмента.

Использование дополнительной механизации необходимо для осуществления тонких видов работ. Они предполагают посадку семян, сбор урожая. К оборудованию относятся пресс для сена к мотоблоку, косилки и другие виды приспособлений для работ.

Применение вспомогательного навесного оборудования и специальных насадок сокращает время на выполнение тех или иных видов работ. Чтобы выполнить транспортные операции, уборочные или другие, потребуется затратить около 1/2 моточасов эксплуатации агрегата. Номенклатура навесного оборудования поделена изготовителями на 2 основные группы:

Высокий показатель унификации мотокультиватора позволяет владельцам такого устройства адаптировать его к навесному оборудованию, изготовленному своими руками. Активный спрос на сложные приспособления не зависит от дороговизны инструмента. Это объясняется острой необходимостью в посадке семян и последующем сборе урожая.

Приобрести удлинитель, грунтозацеп или прицепное устройство можно по недорогой цене. Применение обычных насадок и дополнительных устройств повышает эффективность сельскохозяйственных работ. Купить их можно вместе с самим агрегатом в комплекте.

Самодельные устройства для мотоблока

Перечень дополнительных агрегатов не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и ни один мотоблок не обладает такой сильной комплектацией. После подсчетов суммы, в которую обойдется приобретение всего необходимого оборудования, многие от этой затеи отказываются. Также следует помнить, что не каждая модель может считаться универсальной.

Их чертежи часто встречаются в интернете, но при этом важно убедиться в совместимости. Разрабатывая навесное оборудование с нуля, необходимо ориентироваться на имеющуюся в наличии модель мотоблока

https://youtube.com/watch?v=FmD0jpJloV4%3Ffeature%3Doembed

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

https://youtube.com/watch?v=D3P1EVuulLc%3Ffeature%3Doembed

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

https://youtube.com/watch?v=KFB5sxFvTms%3Ffeature%3Doembed

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

https://youtube.com/watch?v=vgn8EMnnoo8%3Ffeature%3Doembed

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

https://youtube.com/watch?v=HFUj_xfjrKg%3Ffeature%3Doembed

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

https://youtube.com/watch?v=AsD3pMitS6g%3Ffeature%3Doembed

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

https://youtube.com/watch?v=R8EQ7cVWeTI%3Ffeature%3Doembed

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

https://youtube.com/watch?v=EKlm-BP4v70%3Ffeature%3Doembed

Навесное оборудование для мотоблоков МТЗ. 1 Навесное оборудование для мотоблоков МТЗ

Навесное оборудование для мотоблоков МТЗ предназначено для расширения возможностей мотоблоков. На сегодняшний день существует немалое количество моделей, которые позволяют производить заготовку сена, стричь газоны, сажать и убирать картофель, измельчать дерево, перевозить грузы и т.д.

Перед покупкой такого оборудования следует определить диапазон и объем работ, назначение выбранной модели. Среди населения очень популярны следующие устройства: косилки, окучники, картофелекопалки , культиваторы и прицепы.

Картофелекопалки помогают выкапывать картофель из земли, выбрасывая его на поверхность. Косилки используют для покоса травы на газонах, в садах, парках. Окучники используют при прополке и окучивании земли. Культиваторы разрыхляют поверхность, ровняют почву после обработки. С помощью окучника  можно также качественно удобрить почву. Прицепом транспортируют разнообразные грузы в хозяйствах и муниципальных службах.

Плуг для мотоблока МТЗ – механическое средство для обработки почвы, которое предназначено для вспашки земли. Вспашка – главная почвообрабатывающая операция , которая измельчает почву и укладывает ее верхний слой в борозду. Конструкция плуга состоит из рабочих органов, которые установлены на металлической раме, и вспомогательных деталей.

1 Адаптер к мотоблоку МТЗ

Адаптер для мотоблока МТЗ – это устройство, которое оснащено механизмами для установки и закрепления разнообразного навесного оборудования. Внешне аппарат напоминает одноосный прицеп. С помощью адаптера увеличивается производительность агрегата, и расширяются возможности по выполнению работ. Адаптер превращает мотоблок в мини-трактор, что делает возможным обработку почвы, окучивание и культивацию сельхоз культур.

2 Конструкция и виды

По функциональности адаптеры разделяют на используемые для перевозки грузов кузовные и применяемые только при обработке земли, не оборудованные кузовом механизмы. Среди всех моделей таких механизмов существуют устройства, которые оборудованы телескопическими дышлами и имеют возможность изменения ширины колеи колес.

Навесное оборудование на мотоблок МТЗ для посадки картофеля

Адаптеры разделяют по мощности мотоблока, на который устанавливаются:

3 Адаптер своими руками

Прицеп несложной конструкции можно собрать своими руками. Как показывает опыт пользователей, собранные своими руками адаптеры ненамного уступают по качеству моделям, изготовленным на заводе. Стоимость самодельного прицепа намного ниже, чем заводского. Кроме того, сделанные устройства своими руками больше отвечают конкретным требованиям (условия работы), чем магазинные, которые зачастую приходится дорабатывать.

Для того, чтобы самостоятельно изготовить адаптер надо следовать таким этапам работы:

Навесное оборудование для мотоблоков. Что может сделать навесной комплект инструмента

Универсальный характер конструкции мотоблока подразумевает, что дополнительный рабочий инструмент и оборудование используется исключительно, как навесное для мотоблока. В процессе работы его можно легко снять и заменить, без вмешательства в конструкцию мотоблока.

В подавляющем большинстве навесное оборудование для мотоблока разрабатывают и выпускают, прежде всего, для обработки почвы и выращивания овощных и зерновых культур на небольших площадях приусадебных участков. Поэтому все навесные инструменты можно соотнести на три категории:

Важно! Благодаря высокой степени унификации конструкции основного блока с мотором, владельцы разных моделей мотоблоков могут частично адаптировать к своим агрегатам насадки и навесные инструменты для «чужих» моделей. Особенно, если речь идет о «советских» моделях

Картофелекопалка для мотоблока

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

https://youtube.com/watch?v=qNdSL7o16-c%3Ffeature%3Doembed

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Один из примеров устройства регулируемого дискового окучника

Кроме тарельчатых дисков потребуются:

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.
