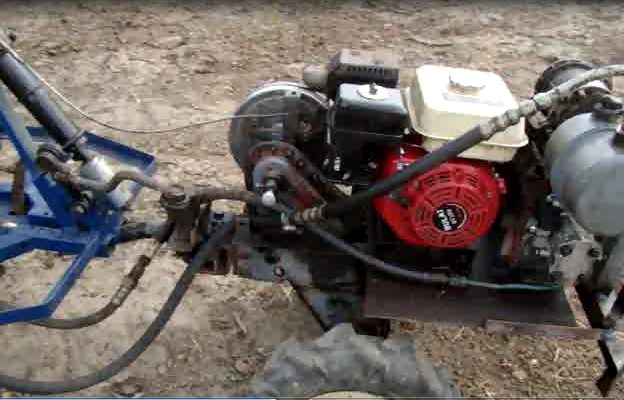

Гидравлика на мотоблок: своими руками, как сделать, достоинства, самодельная — Спецтехника Инфо

Самодельный мотоблок: описание устройства и порядок изготовления агрегата своими руками

Земельные наделы в деревнях и большие дачные участки требуют колоссальных трудовых затрат в период вспашки, окучивания и культивации. Значительно облегчить задачу можно с помощью трактора, но его стоимость для многих мелких фермеров и огородников запредельно высока. Отличным решением в этом случае будет сборка самодельного мотоблока из бензопилы или мотоцикла.

Преимущество мотоблока заключается не только в его низкой стоимости, но и в повышенной маневренности, что позволяет производить работы на таких участках, где трактор просто не сможет пройти по габаритам. С его помощью можно обрабатывать делянки размером всего в один квадратный метр.

В зависимости от установленного дополнительного оборудования мотоблок используется для проведения тех или иных видов работ на земельном участке. Легкие модели обычно комплектуются инструментом для прополки и фрезой. Более тяжелые экземпляры уже могут использоваться для вспашки, окучивания и покоса.

На тяжелый мотоблок допускается установка следующих приспособлений:

• грабли;
• косилка;
• борона;
• плуг;
• прицеп;
• фреза;
• снегоочиститель.

При помощи такого устройства, если добавить к нему сиденье и прицеп, можно перевозить различные грузы весом до 300 кг на небольшие расстояния. Его активно используют для посадки и сбора картофеля, других сельскохозяйственных культур. Мотоблок выступает в роли незаменимого помощника при очистке больших участков от снега, бурения и удобрения почвы.

Что из себя представляет данная конструкция?

По сути мотоблок – это современный вариант коня. При проживании в селе он является незаменимым агрегатом.

Часто случается так, что нет возможности загнать трактор на приусадебный участок для вспахивания земли из-за его больших размеров. Мотоблок же способен работать в самых труднодоступных местах и даже обрабатывать делянки, размером в один квадратный метр.

Одно из главных достоинств данного устройства – это минимальное потребление топлива. Как правило, полного бака, объёмом 4,8 литров, хватает на полдня работы, а порой и больше.

Если учесть, что многие виды работ на земле приходится делать своими руками, такой агрегат является незаменимым в сельском хозяйстве.

Вскапывание, окучивание, межевание, посадку и выкапывание картофеля можно смело возложить на его стальные плечи, сэкономив при этом массу времени и сил.

Такое устройство заводской сборки стоит от 30 до 200 тысяч рублей, начиная от китайских производителей и заканчивая мощными дизелями BMW и Toyota.

Дешёвый китайский вариант может подвести в любую минуту, а приобретать агрегат именитых компаний – накладно.

Гораздо проще использовать в качестве донора старую технику и, прикупив некоторые запчасти, собрать мотоблок своими руками. Это обойдётся дешевле, даже чем китайский вариант.

Работы, которые можно выполнить при помощи такого устройства:

1. Перевозка грузов, максимальная нагрузка 250-300 кг. Для этого за сцепку мотоблока присоединяется прицеп с сидением и местом под перевозимые тяжести.
2. Вспашка и боронование при помощи фрезы, культиватора и бороны.
3. Посадка как картофеля, так и любой другой культуры.
4. Удобрение почвы.
5. Окучивание.
6. Уборка картофеля.

Благодаря наличию широкого выбора дополнительного оборудования, этот агрегат можно использовать для подметания, бурения и уборки снега. Для установки одного оборудования потребуется сцепка, а другое подключается напрямую к редуктору.

Основные узлы

Кроме колес, двигателя и рамы многофункциональный мотоблок должен быть оборудован дополнительными узлами, без которых невозможно выполнение ряда основных задач, и его использование будет ограничено простой перевозкой грузов.

Уменьшитель хода — элемент коробки передач, который делает возможным работу агрегата на самой маленькой скорости.

В заводских моделях уменьшитель хода установлен на редуктор, соответственно, это необходимо сделать и на самодельном мотоблоке.

Во время посадки или сбора картофеля, посевных работ или вспашки земли от силовой установки требуется максимальная мощность при самых малых оборотах. Достичь такого эффекта без установки этого узла не получится.

При работе с некоторым дополнительным оборудованием передача крутящего момента происходит непосредственно к нему. Если установлены бур, фреза, снегоуборщик или гусеницы, то редуктор начинает работать с ними напрямую. Без соответствующего опыта и знаний не стоит пытаться самостоятельно собрать и установить этот узел: лучше приобрести его в магазине или снять со старой техники.

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

• стальной лист;
• сиденье;
• пара колес;
• труба;
• сцепка;
• инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

Адаптер

Самодельный адаптер простейшей конструкции – это простое устройство, сделать которое в состоянии каждый. Ход действий:

1. Для начала следует убедиться, имеется ли на мотоблоке сделка, за которую будет подсоединён адаптер. Если да, то можно приступать.
2. Понадобится труба прямоугольного сечения, размеры которой должны быть следующие: длина – 1,7 метра, ширина и высота – 4-6 сантиметров.
3. На любом конце трубы перпендикулярно необходимо проварить трубу, длиной 0,5 метра, она станет основой для стоек колёс. Высота стойки от центра колеса до основы крепления должна быть 35 сантиметров.
4. Раму под посадочное место можно сделать любой конструкции и размеров на ваше усмотрение. Разумеется, она не должна превышать размеры всей конструкции, идеально подойдут габариты 45×45 см.
5. Для надёжности конструкции от поперечной трубы необходимо проварить раскосы. Сделать их можно из той же трубы, что и основание.
6. Некоторые на задней части адаптера устанавливают сцепку и уже к ней подсоединяют дополнительное оборудование, например, плуг. Это жутко неудобно, устройство становится громоздким, но, как говорится, у каждого свои потребности. Сцепка покупается в магазине.
7. На раму устанавливается рычаг управления навесного оборудования. Вот, собственно, и все, устройство готово к использованию.

Подведём краткий итог по материалам, необходимым для того, чтобы собрать самодельный адаптер:

• стальная труба;
• стальной лист;
• два колеса;
• сиденье;
• инструменты и сварочный аппарат;
• сцепка.

Гусеницы

Некоторые умельцы также устанавливают на конструкцию гусеницы, что в общем-то практично в сырую погоду и зимой. Установив их, можно не переживать за проходимость. Мотоблок на гусеницах не будет буксовать на льду, а в ненастную сырую погоду можно также выполнять некоторые виды работ на приусадебном участке, если, конечно, на улице не совсем уж «болото».

Гусеницы можно приобрести в магазине или же сделать своими руками из самой обычной транспортной ленты или из старой покрышки с протектором.

Во втором случае боковую часть покрышки необходимо срезать, оставив только рабочую часть баллона.

Важно, чтобы рисунок протектора резины совпадал с рисунком протектора колеса, ведь именно на него будут установлены самодельные гусеницы, чтобы при движении не было холостых прокруток.

На внешнюю часть ленты или покрышки необходимо сделать набойки из толстого железа. Вот и все, гусеницы готовы, можно устанавливать их на мотоблок. Точно такого же эффекта можно добиться, натянув на колесо цепь. Единственный минус при использовании цепей – быстрый износ резины и меньшая проходимость.

Гусеница из покрышки

Теперь можно использовать мотоблок и оборудование в хозяйстве.

Не стоит браться за самостоятельное изготовление этого агрегата, не зная примерного принципа действия двигателя внутреннего сгорания, устройства редуктора и ходоуменьшителя. И, даже прочитав об этом в данной статье и узнав, как все это совместить, стоит хорошенько подумать: все ли вы поняли.

С оборудованием для мотоблока все обстоит гораздо проще. Все, что необходимо – это базовые умения держать в руках инструменты и пользоваться сварочным аппаратом.

Дополнительное оборудование

Навесным оборудованием нередко является:

• плуг;
• фреза;
• грабли;
• борона.

Закрепляются эти инструменты на специальном кронштейне, установленном позади двигателя.

Картофель выкапывается с помощь специальной копалки, достающей клубни из земли без повреждения. Для уборки скошенной травы или ботвы используются навес-грабли.

С дополнительным оборудованием мотоблок не только обрабатывает почву, но может также использоваться для уборки территории. Если закрепить на блоке бульдозерный нож, он эффективно уберет снег; валиком со щеткой он подметет садовые дорожки.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

1. Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.
2. К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
3. К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
4. С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Изготовление рамы устройства

Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:

1. Из металлической трубы необходимо согнуть и соединить конструкцию в виде двух лонжеронов, края которых загнуты вверх.
2. После этого к задней стороне лонжерона приваривается руль от мотоцикла «Иж».
3. Чтобы прицеп был более надежным, к лонжеронам привариваются поперечины. Они увеличивают жесткость конструкции. Передняя поперечина будет служить упором для натяжителя цепи трансмиссии.
4. Около загибов заднего края лонжеронов нужно приварить пластину из металла. Она будет служить опорой для аккумулятора.

Как сделать гидравлику для мотоблока самому

Рекомендация от специалистов и мастеров своего дела заключается в самодельной гидравлике с приводом. Это даст:

• Возможность управлять агрегатом просто;• Подключить разнообразное активное и пассивное навесное оборудование с гидравлическим приводом, а значить обеспечить работу с сеялками, косилками, картофелекопалками, картофелесажалками, плугом и почвофрезой.• Улучшенную тормозную систему.

Следует учесть: тормозить мотоблок будет при помощи уменьшения количества смазочного материала (масла) в двигателе.  А для того чтобы  заблокировать колёса нужно рукоятки распределения нагрузок поставить в нерабочее положение.

Для самодельной гидравлики понадобятся две основные детали:

• Масляной насос со средним давлением;• Гидравлические двигатели (гидродвигатели);

Насос должен оказывать влияние на гидродвигатели. Их нужно установить на железную раму мотоблока. Ее изготавливают из прямоугольного профиля. Важно — провести установку поближе к ведущей оси для вращения задних колёс. Для определения направления движения  вращения необходимо воспользоваться распределителем.

Также можно использовать бывшие запчасти из трактора, который есть в Вашем доступе. Через золотник заливается масло.

В середину агрегата нужно вмонтировать втулку специально для качания передней оси.  Сооружение подобного рода сможет помочь обойтись без использования вала на кардане.

Благодаря этому параметру передние колёса могут изменить структуру работы. Например, во время поворота  изменяется ширина колеи.

На это действие влияет передний мост, в связи с этим его также изготавливают чаще своими руками также как и гидравлику для мотоблока.

Полуоси с цапфами поворота с левой и правой стороны можно заменить вместо полуосей.  Для этого нужно вмонтировать поворотные стойки.  Следующий шаг – синхронизация установки колёсных дисков со смещенными расположением.

  Затем после монтирования нужно в обязательном порядке проверить работу всех устройств. Возможно, какие-то детали функционируют не так как надо, в таком случае —  необходимо проверить все соединения на герметичность.

После того как устранили все недоработки нужно включить и проверить работоспособность мотоблока с самодельной гидравликой.

Важно: настроить работу гидравлику рулевого управления и передвижения на мотоблоке.

Для того чтобы легче было ориентироваться в создании собственноручной гидравлической системы на мотоблок подготовили схему (см. ниже).  Обозначение этого чертежа:

Цифра 1 – Распределитель;

Цифра 2 – Обратный клапан;

Красная линия – Шланги высокого давления;

Синяя линия – Шланги без давления;

Заключение: изготовить гидравлику на мотоблок своими руками проще, чем кажется. Это расширит Ваши возможности в оптимизации всех сельскохозяйственных процессов.

Как сделать гидравлику на мотоблок нева

При переделке тяжелого мотоблока Нева МБ-23 в мини-трактор, его оборудование гидравлической системой значительно повысит производительность и облегчит управление.

В видео, представленном ниже, мастером показан вариант изготовления гидравлики своими руками.

Какие материалы и приспособления для этого потребуется:

• гидрораспределитель Р80-3/1-22 или Р80-3/1-222 (узел можно приобрести на разборке трактора МТЗ), к рычагам которого крепится ручка переключения через переходные тяги;
• гидронасос НШ-10, который также можно снять со старого трактора;
• маслобак с заливной горловиной, сваренный из листа стали по индивидуальным размерам, объем которого должен быть около 3 литров;
• масляный фильтр (подойдет деталь от автомобиля ВАЗ 2106 «Жигули»);
• привод для подключения НШ-10, изготовленный из отдельных деталей самостоятельно (подшипники, шлицевой вал, одно- или двухручьевой шкив, ремень, фланец, крепежные элементы и стальная платформа толщиной 3-5 мм для установки узла на корпус мотоблока);
• 2 гидроцилиндра Т-40 для подключения передней и задней навески (их также можно найти на тракторной разборке, либо приобрести новые в магазине сельхозтехники);
• шланги для подключения системы.

Подключение проводится аналогично вышеизложенному способу.

Установлена ли гидравлика на вашей сельскохозяйственной технике?

Как сделать гидравлику на мотоблок своими руками

Эта статья призвана развеять три созданных  мифа по поводу самодельной гидравлики на мотоблок:

1-ый  – Эту самоделку сделать трудно.

2-ой – Только опытный мастер справится с этой поставленной технической задачей.

3-ий  –  Не хватит специальных навыков для того чтобы сделать гидравлику своими руками на мотоблок.

Гидравлическая система для мотоблока, на первый взгляд, покажется очень сложным механизмом, который сделать своими руками будет нелегко и составит массу сложностей при его создании.  Мы предлагаем Вам пройтись по самым основным вопросам по созданию собственноручной гидравлики на мотоболок. Вперед к ознакомлению для развенчивания мифов о гидравлической мотоблочной системе навсегда!

Как сделать грабли к мотоблоку своими руками

Чтобы изготовить грабли к мотоблоку своими руками, используют водопроводные трубы. Далее нужно на цилиндрический стержень надеть специальную втулку и поворачивать агрегат простукивая поверхность. В этом случае желательно взять напильник полукруглой или круглой формы.

Электросваркой крепятся все узлы, вместо болтовой скрутки. Для облегчения транспортировки, грабли к мотоблоку делаются разборными.

Как сделать минитрактор из мотоблока

Одним из преимуществ самодельного минитрактора является его цена, которая дешевле покупного аналога. Поскольку такой трактор имеет скромные габариты, для него не нужен отдельный гараж.

Созданный из мотоблока минитрактор, очень экономичен. Его потребность в топливе ограничивается всего несколькими литрами, но это позволяет ему достигать скорости до 30 км/ч и справляться с большими объемами работ.

Также к такому трактору достаточно дешевые запчасти.

Как изготовить своими руками минитрактор из мотоблока? Прежде всего подготавливаем необходимые запчасти: мотоблок, трубы, колеса, крепежи, металлические уголки и стальные листы. Также подготавливаем инструменты: сварочный аппарат и орудия для работы по металлу.

Вначале к мотоблоку крепятся колеса. Поэтому из труб, используя крепежи, сооружают рму. Далее продумывается принцип работы минитрактора. Обычно крутящий момент от двигателя передается промежуточному валу, и на колеса, посредством специальной цепи. Еще в механизм устанавливается коробка переключения передач тормоз.

Снизу обычно располагают пусковую педаль. При продумывании схемы самодельного трактора, необходимо соблюдать равновесие конструкций, и избегать дополнительных нагрузок на любую из осей. Особенно важно последнее условие, при использовании минитрактора для перевозки грузов.

На готовую раму трактора обязательно делается крепеж для прицепа. Изготавливают его так, чтобы прицеп свободно поворачивался на поворотах. Для создания кузова используют стальные листы высотой 50 см. Крепятся они болтами. Между кузовом и передней частью мотоблока делается место для водителя.

Для снижения шума работающего мотора, используется автомобильный резонатор. Крепеж для прицепа конструируется так, чтобы на него навешивались любые сельхозорудия: плуг, культиватор, окучник, картофелекопалка и другие.

Как сделать самодельный минитрактор из мотоблока агрос

Создание минитракторов из мотоблоков Агрос — это один из результатов развития техники в сельском хозяйстве. Такая новинка облегчает работу оператора, избавляя его от необходимости ходить за увесистой техникой и удерживать ее.

Используя навесное оборудование, минитрактор будет выполнять все виды работ с легкостью: перевозить грузы, сеять, косить, фрезеровать, пахать и многое другое. Чтобы тяжелая работа агрария превратилась в удовольствие, на минитракторе Агрос созданы все необходимые условия — удобное сиденье, наличие четырех колес и классический руль.

Минитрактор — это промежуточная модель между трактором и мотоблоком. Они обладают отличной производительностью, сочетая в себе экономный двигатель, отличную маневренность и скромные габариты. Очень часто минитрактор Агрос оборудуют дизельным двигателем, мощностью 8-15 л.с., что позволяет обрабатывать площади до 5 га.

Делают минитрактор из мотоблока Агрос можно таким образом:

• на раму устанавливается коробка передач, и, для удобства водителя, разворачивается в его сторону;
• для безопасности передвижения добавляются гидравлические тормоза, педали сцепления и тормоза, ручной акселератор;
• рулевое управление работает благодаря рулевым тягам и червячному редуктору;
• крепится подъемный механизм для агрегатирования прицепного и навесного оборудования; устанавливается разблокировка дифференциала;
• в передней части предусматривается крепление для косилки и лопаты-отвала.

Как собрать мотоблок своими руками

Прежде, чем начать собирать самодельный мотоблок, нужно определиться с тем, какова будет мощность сделанного оборудования. Если вы хотите потом сделать квадроцикл из мотоблока, то потребуется мощный силовой агрегат. Именно от этого будут зависеть следующие работы.

Для того чтобы изготовить устройство своими руками из подручных материалов, необходимо иметь в наличии металлообрабатывающие инструменты:

• болгарку с отрезными дисками;
• электрическую дрель с набором подходящих сверл;
• аппарат для сваривания, маску, электроды;
• набор инструментов для слесаря.

Перед тем, как сделать мотоблок своими руками, рекомендуется узнать подробную информацию о нескольких моделях заводского изготовления. Для того чтобы собрать данное устройство своими руками, должно быть хотя бы немного знаний, касательно работы двигателя внутреннего сгорания. Нужно знать, что самодельный мотоблок может иметь запчасти из бензопилы или мотоцикла.

Перед сборкой оборудования необходимо подобрать основные узлы и детали. Величина приспособления будет зависеть от имеющегося силового агрегата, размера колес и устройства подвески. Желательно, чтобы под рукой была схема, в которой будет указано, где должны располагаться основные элементы.

Начинать собирать самодельные мотоблоки следует со сбора рамы, которой может стать стальная труба. Кроме того, в комплектацию необходимо добавить цепной редуктор и установить ходовую часть. К нему прикрепляется конструкция, позволяющая присоединять транспортную тележку и другие навесные устройства.

Конструкцию можно сделать даже с китайским двигателем. Дабы облегчить свой труд, рекомендуется разрабатывать самодельные мотоблоки своими руками таким образом, чтобы они были многофункциональными.

Как установить нш-10 и нш-16 на мотоблок своими руками

Для того, чтобы оборудовать мотоблок системой гидравлики, в специализированном магазине необходимо приобрести гидравлический комплект, состоящий из следующих деталей:

• шестеренный насос НШ-10 (для мотоблоков мощностью до 10 л.с.) или НШ-16;
• привод для выбранного гидронасоса со шкивом;
• фланцы;
• гидробак для масла;
• фильтр масляный;
• гидрораспредилитель (одно-, двух- или трехсекционный);
• комплект для установки гидрораспределителя, если нужны рычаги для каждой группы поршней (для мотокультиваторов лучшим вариантом будет 3 рычага: для запуска, торможения и управления);
• рулевой гидроцилиндр;
• гидромотор с рабочим объемом 25 или 50 см3;
• РВД длиной 150 и 200 см;
• штуцеры.

Подключение всех элементов гидропривода нужно проводить последовательно. Сначала насос соединяется с двигателем мотоблока. К нему при помощи трубок подключается гидрораспределительный узел, к которому, в свою очередь, подходят поршни гидромотора, и бак, соединенный с НШ. При установке гидробака, нужно обязательно поставить масляный фильтр.

После монтажа системы, требуется проверить все соединения на герметичность для предотвращения возможных протечек. А после пробной поездки настраивается руль мотоблока.

Какие самоделки для мотоблока агрос подобрать

На сегодняшнем рынке можно приобрести сотни различных насадок, которые помогут сделать легче труд человека на земле. Стоимость большинства такого оборудования недешевая, и не все могут позволить себе приобрести необходимое навесное оборудование. Поэтому такие самоделки для мотоблока агрос делают многие умельцы.

В итоге получается качественная и надежна модель. Рассмотрим несколько видов косилок для мотоблока, которые собираются самостоятельно.

Косилка-повозка для мотоблока

Эту косилку используют зимой — как снегоуборщик, а летом — как косилку. Для этого на зимний вариант косилки устанавливают звездочки, а на летний — ножи от косилки. Это более сложный вариант модели. Скашиваемая трава летом может быть жесткой, а снег зимой может быть покрыт ледяным настом.

Конструкция представляет собой два барабана, соединенные транспортерной лентой.

Для изготовления тележки используют квадрат трубу или уголки, то есть что найдете дама. На собранный каркас крепятся колеса и фанера. Прекрасно подходит каркас от коляски. Фанера должна быть толстой. Ее можно заменить металлическим листом. Предложенные размеры рамы косилки 80х40 см.

Для изготовления барабанов подойдут консервные банки с большим диаметром. Можно изготовить 8 дисков из тонкого листа металла. Барабаны прикрепляют к раме, перед этим вставив втулку. Барабаны соединяются транспортной лентой, которую можно сделать используя резиновую полоску.

Мотоблок агрос и самодельные устройства к нему

Самодельные приспособления к мотоблоку Агрос, прикрепляются на сцепке мотоблока также, как и окучник или корне- клубнекопатель. Если у мотоблока длинный грядиль, то необходимо установить колесо опоры, чтобы плуг работал более устойчиво на требуемой глубине.

Чтобы взрыхлить почву применяют самодельную фрезу для мотоблока. Вначале устанавливают высоту руля мотоблока. Будучи одним из приспособлений к мотоблоку Агрос, у этой фрезы есть три режима, позволяющих обрабатывать землю.

Чтобы выровнять землю, и привести в порядок запущенные участки, используют приспособление к мотоблоку Агрос, называемое активным ротором. Это каток цилиндрической формы, с расположенными на поверхности ножами, которыми выравнивают обрабатываемую поверхность.

Чтобы окучивать кукурузу или картофель, дополнительно к мотоблоку Агрос применяют окучник. Кроме окучивания, это самодельное приспособление уничтожает сорняки.

Выбор разнообразных приспособлений для мотоблока Агрос, сделанных вручную, очень велик. В этот список можно добавить бороны, копалки, сеноподъемники. Именно это делает мотоблок Агрос для домашнего хозяйства просто незаменимым.

Мотоблок архипова

Самоходная машина на двух колесах с двигателем от мотороллера ВП- 150 М. Этот силовой агрегат выбирается по конструктивным соображениям: для принудительного охлаждения воздухом головки цилиндра.

На раму агрегата сваркой прикрепляется стальная труба, которая завершается осью, нужной для натяжения тросов, идущих к коробке передач мотора.

Натяжение осуществляется качающимся коромыслом, ручкой переключения передач которого является приваренный отрезок стальной трубы. Шаг цепей — 12,7 мм и 15,9 мм.

Количество зубьев у звездочек: ходовая ось — 40, вторичный вал — 20 и 60, выходной вал — 11.

Аналогов модели хватает, но у оригинальной конструкции калужского мастера есть неоспоримые преимущества:

• Шарнирное соединение. У обрабатывающих инструментов и тягачей большинства подобных моделей жесткое соединение, усложняющее маневрирование мотоблока и затрудняющее его работу. Детали соединены шарнирами, поэтому есть возможность направление движения без вынимания плуга из борозды.
• Уровень глубины пахоты. Если в иных моделях глубина поддерживается опусканием или подъемом плуга, в случае работы с мотоблоком Архипова это делается автоматически. Регулирование производится изменением угла плуга к борозде. Конструкция предусматривает наличие полевой доски, выступающей в качестве подъемной силы при зарывании плуга. Когда лемех появляется над землей, моментально увеличивается угол его приложения сил, под действием которых он снова зарывается на требуемую глубину.
• Смещение оси по направлению движения. Ось плуга размещена под малым углом в сторону движения. Во время вспашки конструкция немного поворачивается влево. Необходимое положение регулируется тремя шарнирами тяги.

Не наступите на грабли: как найти подарок дачнику

Навесное оборудование и дополнительные функции

Самодельный мотоблок может стать незаменимым устройством, так как при помощи него можно выполнять различные работы по обработке почвы на своем участке. В качестве навесного оборудования для таких агрегатов часто используется:

• плуг;
• фреза;
• борона;
• грабли.

Все эти инструменты закрепляются на специальном кронштейне, который установлен позади двигателя. Выкапывание картофеля происходит при помощи специальной копалки, которая достает клубни из почвы, не повреждая их. Если необходимо убрать скошенную траву или ботву на участке, используется навес-грабли.

При помощи дополнительного оборудования мотоблок может использоваться не только для обработки почвы, но еще и для уборки участка. Например, если закрепить на данном агрегате бульдозерный нож, можно эффективно убирать снег. При помощи валика с щеткой можно подметать садовые дорожки.

Таким образом, созданный своими руками мотоблок (как на фото) может выполнять множество функций и использоваться для выполнения практически всех работ, производимых на участке. Из этого следует, что для работы на участке не обязательно приобретать лучший мотоблок, так как создать такую конструкцию можно и самостоятельно.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

• чертежи;
• сварочный аппарат;
• набор инструментов;
• стальные трубы;
• колеса от автомобиля или листовой металл;
• донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Особенности работы самодельными мотоблоками

Наиболее распространенным агрегатом является мотоблок Архипова. Такие изделия создаются с использованием шарнирного соединения между тягачом и навесным оборудованием.

Благодаря этому во время работы тратится меньшее количество усилий, и создаваемая борозда остается ровной при поворотах. При использовании такого агрегата глубина вспашки остается одинаковой на все участке и для этого не нужно прилагать дополнительные усилия.

Превращение мотоцикла в мотоблок

Для того чтобы сделать самодельный мотоблок из мотоцикла, необходимо предварительно подготовить чертежи ожидаемого в итоге агрегата.

Абсолютно все самоделки из мотоблока создаются при условии наименьшей модернизации использованных узлов от мотоцикла.

Чтобы создать такую конструкцию, необходимо иметь запас опыта и обладать определенными знаниями в данной сферы, тогда можно будет сделать даже снегоход из мотоблока.

Создаются такие мотоблоки с предварительно разработанной трансмиссией, состоящей из многих этапов. Одним из основных элементов данной конструкции является редуктор, в комплекте с которым идет переходник. Устройство достаточно сложно укомплектовать главным редуктором.

Помимо этого, сделанный мотоблок из ЗАЗ будет изготовлен на базе одноосного шасси, и будет представлять собой малогабаритный трактор.

Переделка мотоблока занимает много времени, но зато это лучший вариант на случай, если есть желание обзавестись техникой, которая была бы способна выполнять все сельскохозяйственные работы.

Более того, чтобы они выполнялась очень быстро, качественно и относительно дешево, если сравнивать с новым оборудованием.

Преимущества самодельного мотоблока

Наиболее востребованным и популярным сельскохозяйственным аппаратом является мотоблок. Он представляет собой оборудование, без которого землевладельцу очень сложно вручную справиться со вспашкой почвы, собиранием урожая и другими затратными процессами.

Вездеход из мотоблока может работать в труднодоступных местах и еще производить обработку участков, размер которых достигает одного квадратного метра. Землевладельцы всегда могут отыскать и другие работы, с которыми поможет справиться представленный агрегат.

Преимущества самодельных конструкций

Главный плюс — экономия денег. Чтоб собрать мотоблок хватит следующих материалов и инструментов:

• Мотоциклетный двигатель или мотор бензопилы, сварочный аппарат.
• Трубы стальные.
• Колеса от легковушки или листовой металл для изготовления грунтозацепов.
• Детали для соединения мотора с рамой.

Например, можно смастерить мотоблок из бензопилы Дружба своими руками, если имеется чертеж и необходимое оборудование. При этом мотобордый триммер выполнит все функции заводских моделей. Если подобрать для мотофрезы мощный двигатель, изделие не уступит даже современным заводским мотоблокам.

Бензопила для дачи: какую марку выбрать

Навесное оборудование также может быть сделано самостоятельно: одноколесному агрегату не понадобится дифференциал.

Преимущества самодельных мотоблоков

Основное преимущество самодельных агрегатов состоит в том, что для их создания не нужно тратить большое количество денег. Для создания самодельного мотоблока достаточно обладать следующими материалами и инструментами:

• сварочный аппарат;
• двигатель от бензопилы или мотоцикла;
• стальные трубы;
• колеса от легкового автомобиля или листовой металл для изготовления грунтозацепов.

Кроме этого, понадобятся и дополнительные детали для соединения двигателя с рамой. Имея все названные компоненты можно сделать самодельный мотоблок своими руками. При этом такое устройство будет выполнять все функции, которые выполняют заводские модели. При желании можно подобрать для агрегата мощный двигатель, чтобы изделие не уступало современным мотоблокам.

Навесное оборудование для самодельного мотоблока можно сделать самостоятельно или же приобрести готовое.

Применение культиваторов

Поскольку для обработки даже небольшого участка земли требуется приложить немало усилий, дачники задумываются об изготовлении мототяпки. К идее сделать самодельный мотоблок своими руками эти труженики приходят по причине того, что мотокультиваторы заводского производства дорого стоят.

Мотоблоки самоделки используются для осуществления следующих процедур:

• вспашка;
• окучивание,
• скашивание,
• внесение удобрений.

Также мотоплуг своими руками поможет при уборке снега и прополки сорной травы, а если добавить прицеп, получится использовать его для перевозки грузов массой до 200 кг.

Комплектация легкого мотоблока обычно включает лишь фрезу и пропольник. На изделии среднего веса можно встретить фрезу, плуг, косилки и окучник. Тяжелые изделия надежны, имеют высокую проходимость и несъемные колеса.

При таком устройстве мотоблока возможно применение следующего оборудования:

• фреза;
• плуг;
• борона;
• грабли;
• косилка;
• полуприцеп;
• снегоочиститель.

Применение мотоблоков

Так как обработка даже небольшого участка требует больших усилий, многие владельцы земли задумываются о покупке мотоблока. Но цены на мощные модели являются высокими, поэтому часто создаются самодельные мотоблоки (как на фото).

Такие устройства используются для вспашки, окучивания, скашивания, а также внесения удобрений. Кроме этого, мотоблоки применяются для уборки снега и прополки сорняков. Если сделать прицеп, мотоблоком можно перевозить грузы до 200 кг.

Легкие мотоблоки обычно комплектуются только фрезой и пропольником. Изделия, имеющие средний вес, могут использоваться с применением фрез, плуга, косилки и окучника. Чтобы понять, какой мотоблок будет более удобен, стоит рассмотреть фото, на которых изображены подобные устройства.

Тяжелые изделия характеризуются такими качествами как надежность, высокая проходимость и оборудуются несъемными колесами. Они могут использоваться с применением следующего оборудования:

• плуг;
• борона;
• фреза;
• грабли;
• косилка;
• снегоочиститель;
• полуприцеп.

Самодельный плуг для мотоблока и другие детали можно изготовить достаточно просто. При создании таких элементов можно использовать фото готовых изделий.

Прицеп

К мотоблоку, который будет использоваться в сельском хозяйстве, в большинстве случаев необходимо такое устройство, как прицеп. Сделать самодельный прицеп так же просто, как и адаптер. Для его подсоединения к всей конструкции необходима сцепка.

Сделать прицеп для мотоблока своими руками можно, не напрягаясь, этот процесс крайне прост. Его можно сделать сразу с сиденьем или же подсоединять к адаптеру. Во втором случае, как уже было сказано ранее, конструкция получится крайне громоздкой.

Лучше всего все оборудование подсоединять напрямую к мотоблоку, а адаптер использовать в качестве самостоятельной прицепной единицы.

Чтобы сконструировать самодельный прицеп, потребуется:

• труба прямоугольного сечения;
• колёса;
• листовое железо: 0,2-0,3 миллиметра;
• уголки;
• гайки и болты различных размеров;
• набор инструментов;
• сварочный аппарат;
• дрель.

Рама представляет собой цельную прямоугольную конструкцию. Шаги изготовления:

1. Из уголка необходимо сделать две поперечины: переднюю и заднюю. Их нужно соединить пятью перпендикулярными трубами прямоугольного сечения. В результате должна получиться решётка.
2. К продольным поперечинам следует приварить четыре стойки. Они послужат основанием бортов. Для надёжности конструкции также можно добавить по одной стойке по длине прицепа, но в этом случае боковые борта не смогут быть откидными.
3. Сверху решётки прокладывается листовое железо 0,3 мм, борта можно обшить более тонким – 0,2 мм.
4. К двум первым поперечинам необходимо приварить лонжероны. С помощью них посредством рессор будет присоединена ходовая балка.
5. Для изготовления балки нужно два одинаковых швеллера вставить  друг в друга Т-образным способом и оборудовать данную конструкцию колёсными осями.
6. Для создания дышла понадобится труба прямоугольного сечения, её нужно сварить в треугольник и для усиления конструкции из верхней точки треугольника к основной раме приварить ещё одну трубу.

Самодельный прицеп готов, осталось лишь установить сиденье. Его можно поставить как на дышло, так и на прицеп.

Теперь вы знаете, как сделать мотоблок своими руками и подготовить дополнительное оборудование к нему.

Прицеп для мотоблока

Мотоблок используется и для перевозки грузов, если имеет прицеп.

Прицеп тоже можно сделать самому. Этапы изготовления:

• Первым делом монтируются колеса. Самому изготовить их сложно, так что лучше взять старые, ненужные уже колеса от легковушки или мотоколяски. Потребуется две штуки, хотя есть и одноколесные конструкции.
• Делаем водило, состоящее из дышла и поворотного корпуса. Элементы соединяются сваркой. Рама и водило соединяются так, чтоб корпус шарнира оказался в трубчатом корпусе рамы прицепа. Фиксируется конструкция болтом около упорного кольца.
• Далее создаются подножка и водительское кресло. Используется доска толщиной 20 мм. Чтоб сделать сидение более удобным, используют готовое пластиковое кресло.
• Создание рамы прицепа. Задача непростая, поэтому следует составить чертеж. Конструкцию можно сделать из трубы круглого или прямоугольного сечения. Оптимальный диаметр — примерно 60 мм. Части рамы свариваются квадратом или прямоугольником. Квадратная конструкция более устойчивая на спусках и холмистой местности вследствие равномерности распределения нагрузки.
• Создание колесной основы. Понадобится стальной стержень диаметром 30 мм. Длина же рассчитывается так, чтоб колеса не выходили за обводы кузова. Колесный мост с корпусом продольного шарнира соединяется лонжероном с помощью сварки.
• Днище и борта прицепа делаются дощатыми, и толщина досок равна 20 мм. Углы деревянной конструкции усиливаются металлическими элементами. Крепление досок осуществляется саморезами. Для защиты дерева от гниения и вредителей материал покрывается масляной краской. Для большего удобства борт прицепа делается откидным.

Садовый триммер: особенности выбора и правила использования

Примечательно, что мотоблок можно превратить в мини-трактор.

Итак, сделать надежную технику можно самому, и при этом обойтись практически без финансовых затрат.

Вы нашли ошибку в тексте? Пожалуйста, выделите ее и нажмите Ctrl Enter. Спасибо!

Прицеп для мотоблока своими руками

Самодельный мотоблок можно использовать не только для обработки грунта, но еще и для перевозки грузов. Чтобы не тратиться на заводскую конструкцию, многие создают прицеп собственными руками. Самодельный прицеп для мотоблока создается в несколько этапов:

1. Сначала необходимо сделать колеса. Изготовить их самостоятельно достаточно сложно, поэтому лучше всего использовать колеса от легкового автомобиля или мотоколяски. Для прицепа необходимо достать всего 2 штуки.
2. После этого нужно сделать водило, оно состоит из нескольких элементов: поворотного корпуса и дышла. Данные элементы соединяются друг с другом при помощи сварки. Водило соединяется с рамой таким образом, чтобы корпус шарнира оказался внутри трубчатого корпуса рамы прицепа. Конструкция фиксируется при помощи болта около упорного кольца.
3. На следующем этапе происходит создание подножки и водительского кресла. Это осуществляется с использованием доски, которая имеет толщину 20 мм. Если хочется сделать сидение более удобным. Стоит использовать уже готовое пластиковое кресло. Такое изделие является достаточно дешевым и позволяет сократить время создания прицепа для мотоблока.
4. На следующем этапе создается рама прицепа. Изготовление данной части конструкции является достаточно сложным процессом, перед началом которого стоит заранее составить чертеж. Для создания рамы может быть использована труба, имеющая круглое или прямоугольное сечение. Оптимальный диаметр составляет около 60 мм. Все части рамы свариваются в прямоугольник или квадрат. Стоит отметить, что более устойчивой считается квадратная конструкция. Такой прицеп будет устойчив на территории с холмами и спусками. Это объясняется тем, что нагрузка на конструкцию распределяется равномерно.
5. После этого создается колесная основа. Для нее необходим стальной стержень, диаметр которого равен 30 мм. Длину стержня необходимо рассчитать таким образом, чтобы колеса не выходили из-за обводов кузова. Созданный колесный мост соединяется с корпусом продольного шарнира т лонжероном при помощи сварки.
6. Борта прицепа и днище сколачиваются из досок, толщина которых составляет 20 мм. Углы конструкции из дерева усиливаются металлическими изделиями. Крепление досок производится при помощи саморезов. Чтобы защитить материал от вредителей и гниения, его необходимо покрыть масляной краской. Чтобы прицеп был более удобным, задний борт делается откидным.

При желании можно создавать различные самоделки из мотоблока. Часто из описываемого агрегата создается мини трактор. Для того чтобы обладать надежной техникой, не обязательно приобретать самый лучший агрегат, ведь собрать подобную конструкцию можно из имеющихся материалов. Представленное ниже видео позволяет увидеть самодельную конструкцию в действии.

Простая самодельная картофелекопалка для мотоблока агрос

Лемех картофелекопалки сделан из пилорамной пилы. Сверху лемеха располагается клин с формой окучника, который состоит из двух половин и приварен к изогнутой трубе. Два ряда пальцев приварены к клину и лемеху.

Роль полевой доски выполняет вертикальная стойка, которая придает жесткость узлу. Снизу дышла подсоединена тяга с винтовым окончанием, на которую крепится ось колесной пары, крюк для сцепки и механизм, регулирующий глубину вспашки.

Роторная косилка для мотоблока своими руками

Используют роторную косилку для скоса травы на сено и для подстригания газона. Высокую траву такая косилка будет скашивать, а мелкую — измельчать.

Для изготовления косилка для мотоблока своими руками необходимы диски от зерновой сеялки и цепи от редуктора бензопилы. На каждый диск устанавливается по 4 ножа, в специально приготовленные отверстия.

Устанавливают ножи так, чтобы они могли вращаться на 360 градусов. Два диска с ножами устанавливаются на сварную раму и завязываются. Вращение дисков должно быть встречным, что позволит скошенную траву складывать в ряды. Также обязательно установить защитный кожух на привод.

Самодельный мотоблок – варианты самоделок своими руками!

У тех, кто владеет большим земельным участком, может появиться идея приобрести сельскохозяйственный агрегат, который облегчит труд, связанный с обработкой почвы. В наше время есть возможность выбрать именно тот механизм, который сможет с легкостью выполнять человеческую работу.

Но большинство агрегатов имеют один недостаток, который способен негативно повлиять на покупку. Этим недостатком является высокая стоимость. Однако и в такой ситуации можно найти выход из положения.

Для этого не нужно тратить столько средств, сколько потребуется на обновку, а достаточно лишь уделить свое личное время на то, чтобы изготовить устройство своими руками.

Самодельный мотоблок видео

Некоторые инструменты, которые сильно облегчают жизнь дачника,  не обязательно покупать. Например, мотоблок можно не покупать, а сделать собственными руками. Обычно такие изделия создаются на основе мотоцикла или бензопилы.

Самодельная техника, как и заводской мотокультиватор, может быть использована для вспашки земли, культивации, окучивания и перевозки грузов.

Чтобы понять, как именно сделать самодельный мотоблок, необходимо узнать о том, как создается каждая его часть.

Самодельный прицеп

Прицеп можно изготовить несколькими способами и с применением различных материалов. Как правило, самодельные конструкции делают из металлического каркаса и дерева.

Порядок действий:

1. Изготовить водило, состоящее из дышла и поворотного корпуса. Соединить с рамой так, чтобы шарнир находился внутри трубчатого корпуса.
2. Раму изготовить по заранее нарисованным чертежам из трубы диаметром 60 мм. Обшить деревом или металлическим листом.
3. При помощи цельной металлической оси установить автомобильные колеса на конструкцию.
4. Из дерева собрать сиденье для водителя.

Задний борт прицепа делают откидным для облегчения погрузки и разгрузки. По бокам приваривают металлические усилители. Прицеп окрашивают и соединяют с мотоблоком.

Силовая часть

При изготовлении силовой части требуется соблюдение следующих условий:

• У двигателя должно быть воздушное охлаждение, что необходимо при невысокой скорости движения. Нередко устанавливаются бензиновые силовые агрегаты от скутеров или мотороллеров мощностью около 13 л. с.
• Глушительизготавливается самостоятельно из металлической трубы Ø70 мм. Для этого отрезается около 25 см трубы и заполняется стружкой или опилками. Конфигурация выхлопной трубы должна обеспечивать отвод газов в сторону, в противном случае при движении выхлопы мешают работать. Диаметр выходного отверстия должен равняться примерно 16 мм.
• Рама для мотора делается из стальной трубы Ø42 мм. Изготавливается конструкция в виде салазок. По краям конструкции и в центре ее крепятся скобы с отверстиями для болтов.
• После этого раму приваривают к поперечине салазок. Располагается она так, чтоб центральная скоба была направлена вниз.

Бензиновая цепная пила против электрической

На готовую раму крепится двигатель.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Создание силовой части мотоблока

Силовая часть мотоблока, трансмиссия и рама для них собираются согласно нескольким правилам:

1. Двигатель будущего устройства должен иметь воздушное охлаждение. При малой скорости движения это необходимо. Часто на самодельные мотоблоки устанавливаются силовые агрегаты от мотороллеров, работающих на бензине и имеющих мощность около 13 лошадиных сил.
2. Глушитель для двигателя обычно делается самостоятельно из металлической трубы, диметр которой составляет 70 мм. Для этого необходимо отрезать примерно 25 см трубы и заполнить ее опилками или стружкой. При этом стоит помнить, что конфигурация выхлопной трубы должна быть такой, чтобы газы отводились в сторону. Если это не предусмотреть, во время движения выхлопы будут мешать работать. Выходное отверстие должно иметь диаметр около 16 мм.
3. Рама для установки двигателя создается из стальной трубы, диаметр которой равен 42 мм. При этом конструкция изготавливается в виде салазок. По краям созданной конструкции, а также в центре крепятся скобы с отверстиями под болты.
4. После этого данная рама приваривается к поперечине салазок. Располагать ее следует таким образом, чтобы центральная скоба балы направлена вниз.

На созданной раме и происходит закрепление двигателя.

Стоит отметить, что для изготовления мотоблока хорошо подходит двигатель от мотоцикла или бензопилы.

Среди главных преимуществ устройства можно выделить следующее:

• малое количество потребляемого топлива, что позволит владельцу затратить минимальное количество денежных средств;
• стандартный объём бака, который в среднем равен 4,8 литрам. Как раз такого количества вполне хватит на непрерывную работу около половины дня или даже больше.

То, что данное устройство незаменимо в сельском хозяйстве — это неоспоримый факт. Без него землевладельцу пришлось бы тратить огромное количество собственного времени и физических сил на то, чтобы обрабатывать почву, вскапывать, окучивать, засаживать и выкапывать корнеплоды.

Можно даже сделать пневмоход из мотоблока! Но вопрос упирается в высокую стоимость такого железного помощника.Качественный импортный агрегат очень затратный, а дешевый китайский вариант весьма ненадежен, поэтому может в любой момент подвести. Оптимальным решением будет сделать самодельный мотоблок своими руками.

Переделка мотоблока, который устарел – тоже весьма рационально.

Благодаря такой самоделки из мотоблока своими руками можно будет выполнять следующие работы:

• перевозку груза с максимальным весом в 250-300 кг. Для этого потребуется присоединить к мотоблоку прицепом, в комплектации с местом для перевозки тяжелых грузов;
• вспахивание и боронование почвы при помощи наличия в устройстве таких инструментов, как культиватор, борон и фрез;
• посадку корнеплодов и собирание урожая, на что в ручном режиме человек бы тратил много времени;
• подметание, бурение и уборка снега;
• удобрение почвы.

Без сомнения, такое самодельное устройство ничем не уступает заводским моделям. У него может быть аналогичный, а то и выше уровень качества и надежности.
