1 Технические характеристики

Мотоблок Фаворит работает на базе четырехтактного одноцилиндрового дизельного двигателя с воздушной системой охлаждения. На нем установлена коробка передач и ременная передача крутящего момента. Несмотря на небольшие габариты, рабочие характеристики у машины достаточно солидные:

  • мощность двигателя – 6 лошадиных сил;
  • трансмиссия представлена 3-мя скоростями (2 передние и 1 реверсная);
  • объем бака составляет от 3 до 4 литров (в зависимости от модели);
  • грунт обрабатывается техникой на глубину до 25 см;
  • регулируемая система обработки обеспечивает ширину от 350 до 890 см;
  • ширина просвета между колесами 14 см;
  • длина устройства – 925 мм;
  • высота – 940 мм;
  • ширина составляет – 660 мм;
  • вес машины без навесного оборудования составляет 73 кг;
  • потребление топлива на один час работы – 1,3 литра.

Мотоблок оснащен системой подавления вибрации во время работы, которая позволяет снизить нагрузку на руки оператора. При необходимости руль можно регулировать в горизонтальной и вертикальной плоскости относительно центральной оси.

Навесное оборудование на технику цепляется специальным шкивом, который оборудован системой отбора мощности. Это позволяет использовать дополнительные инструменты с движущимися органами, работающими от двигателя.

Мотоблок с некоторыми вариантами навесного оборудования

Основными составляющими агрегата является двигатель, трансмиссия, ходовая, представленная одним колесным мостом, силовой рамой и системой управления устройством.

Виды ножей для фрез мотоблока

Гусиные лапки для мотоблока — как изготовить самому
Прежде всего, конструктивные особенности ножей определяют глубина и тип обрабатываемой почвы. Для плотной и жесткой земли, а также целены применяют более толстые. Если планируют обрабатывать пахотный слой большой глубины, используют длинные лезвия. Для улучшения захвата режущий инструмент имеет изогнутую форму. Направление загиба бывает в правую или левую сторону.Гусиные лапки для мотоблока — как изготовить самому
7 полезных приспособлений для современного дачникаСуществует мнение, что работа на даче – это достаточно утомительное занятие, которое отнимает много сил и времени….

Режущий орган по способу крепления к корпусу фрезы может быть разборным или монолитным. Последний представляет собой цельносварную конструкцию без возможности замены поврежденных деталей. Более практичным является разборной вариант. В такой конструкции есть возможность поменять вышедший из строя компонент.

Вспомогательное оборудование для мотоблока

колесо с грунтозацепами

  • колеса с грунтозацепами для работы на рыхлой почве;
  • подъемник;
  • навесной ковш-отвал для уборки снега.

чертеж колеса с грунтозацепами

Для этого нужно:

  • 2 стальных диска от легкового автомобиля;
  • уголки 25х25 см;
  • электросварка;
  • болгарка;
  • рулетка и карандаш.

Уголок разрезается на отрезки по 35-40 см. Обода диска размечаются на равные сегменты. Лучше всего, если их будет . Делаются отметки  и в местах отметок привариваются уголки.

Подъемник своими руками для мотоблока лучше сделать из отрезка трубы диаметром 100 мм. Сам подъемник делается в виде ролика на кронштейне. Он в случае необходимости изменяет свое положение и дает возможность поднять мотоблок на опору. В обычном положении вал-подъемник находится впереди агрегата и используется как опорный каток при преодолении канав и рытвин.

Ковш для мотоблока своими руками рекомендуется собрать в том случае, если планируется использовать его в качестве снегоуборочной машины.

Ковш можно сделать:

  • из листового металла толщиной 1,5-2 мм;
  • жесткого пластика с ножом в нижней части из металлической полосы;
  • из фанеры толщиной 8-10 мм или плиты OSB 10-12 мм.

отвал для мотоблока

Чтобы ковш работал долгое время, впереди на кронштейне выносится опорная лыжа. Это позволит сделать очистку более безопасной. Режущая поверхность будет находиться на определённой высоте над землей и не касаться грунта.

Усовершенствовать домашнюю мототехнику под свои требования можно без больших затрат. Ведь навесное оборудование на мотоблок можно собрать самостоятельно, все сделав своими руками.

Заточка самодельной фрезы

Изготовленные своими руками почвофрезы нужно заточить. Для этого понадобится болгарка с алмазным кругом, диаметр которого 125 миллиметров. Точильный станок трудно использовать из-за размеров и направления изгиба ножей. Некрупные ножи могут быть заточены мелкозернистой наждачной бумагой.

Правила заточки ножей на самодельном оборудовании:

  • Ножи можно точить только под углом 45°. Предварительно определяется сторона углубления в грунт;
  • Не нужно снимать много металла, достаточно 1-2 заточек в сезон. Частота заточки может измениться в зависимости от интенсивности эксплуатации и типа обрабатываемого грунта.

Если культиватор часто эксплуатируется на мокрой почве, нужно контролировать состояние фрез. Образование коррозии можно предотвратить, если использовать специальное антикоррозийное средство. Нужно избегать попадания фрезы на камни и прочие твёрдые предметы. Так продлевается срок использования оборудования, снижается необходимость частой заточки ножей.

По окончании работ почвофрезы следует очищать от земли, растений и других загрязнений. Используют тряпку или щётку, не подходят различные очистители. Если фрезы будут храниться долгое время, ножи смазываются солидолом, а для концов вала используют графитную смазку.

Самодельные фрезы можно устанавливать на культиваторы Крот, Кентавр и многие другие.

Как сделать фрезы для мотокультиватора своими руками?

Почвофрезы не имеют сложной конструкции. Перед самостоятельным изготовлением устройства, нужно обратить внимание на магазинные аналоги для оценки особенностей конструкции и изготовления эффективного инвентаря.

Необходимы чертежи с точными размерами, указанными деталями, поочередностью и вариантами соединения. Подготавливаются требуемые материалы. Если имеются фигурные детали, их стоит предварительно заказать у мастера. Зубья должны располагаться по такому же принципу, как и на магазинных изделиях.Чертеж фрез для мотокультиватора

Все работы должны быть выполнены максимально корректно для повышения работоспособности навесов. Неправильно собранная конструкция будет тянуть мотокультиватор в одну сторону.

Фрезы в форме сабли относятся к самым безопасным. Ножи, поперечно расположены, поочерёдно погружаются в землю, без рывков.

Нужно заготовить такие материалы и инструменты:

Процесс создания активной фрезы:

  1. Лопасти подгоняются по размеру и сгибаются под определённым углом в одном направлении;
  2. Лопасти привариваются к трубе с разных сторон;
  3. Лучше предварительно заточить лезвия за движением;
  4. Готовое устройство устанавливается на сцепке.

Специалисты утверждают, что оптимальный диаметр фрез до 50 сантиметров. В этом случае оборудование будет погружаться на глубину 26 сантиметров с шириной охвата один метр. Таких параметров достаточно для качественного вспахивания грунта.

Для продления срока использования самодельных фрез стоит следовать правилам эксплуатации оборудования:

  • При запуске мотора ножи нужно расположить над грунтом;
  • Двигатель переключается с холостых оборотов, и лопасти постепенно опускаются для начала вспахивания;
  • Заточку нужно проводить как можно чаще для лучшей обработки грунта.

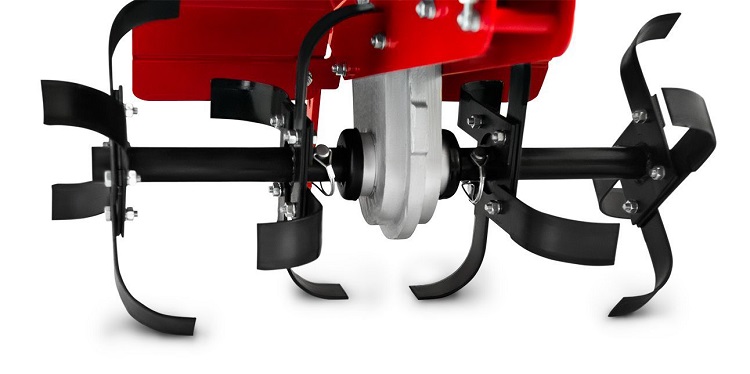

Как собрать правильно фрезы на мотоблок?

Как собрать правильно фрезы на мотоблок?
Сборка фрезы своими руками должна проводиться максимально правильно. И здесь особо важно проследить за тем, чтобы активная часть врезалась в землю при работе. Для этого изначально рекомендуется изучить чертежи, а затем уже приступать к изготовлению оборудования.
Фрезы своими руками: чертежи
Сборка фрезы своими руками должна проводиться максимально правильно. И здесь особо важно проследить за тем, чтобы активная часть врезалась в землю при работе. Для этого изначально рекомендуется изучить чертежи, а затем уже приступать к изготовлению оборудования.
Фрезы своими руками: чертежи

Для создания фрез требуются следующие инструменты:

  • Ось ротора необходимой длины. Она может быть разделенной на две части, если нужно собрать фрезу из двух блоков.
  • Короткая ось.
  • Редуктор с фиксаторами.
  • Левые и правые ножи.
  • Болты, шайбы, гайки.

Сбор конструкции не занимает более часа, но здесь важно установить ножи таким образом, чтобы они не мешали вращениям.

  • Длинная роторная ось оборудуется ножами под углом 30 градусов.
  • Необходимо объединить по четыре ножа на одном блоке, закрепив их к редукторам.
  • Далее проверяется правильность конструкции и подтягиваются все крепежные элементы.

Как собрать фрезу для мотоблока?
Данная конструкция является очень надежной и способна выдержать достаточно высокие нагрузки.

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Один из примеров устройства регулируемого дискового окучника

Кроме тарельчатых дисков потребуются:

  • две стойки из стальной полосы;
  • два подшипника качения;
  • болты для крепления стоек к раме и регулировки поворотных секторов;
  • поперечина из профильной трубы;
  • Т-образный поводок.

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.

Картофелесажалка и картофелекопалка

Главная культура наших полей и дачных участков – картошка требует значительных затрат труда при посадке и сборе урожая. Для механизирования этих операций применяют два навесных агрегата: картофелесажалку и картофелекопалку.

Первый снабжается небольшим плугом, делающим бороздку. Сразу за ним на раме установлен бункер, из которого картофель через равные промежутки времени падает в землю. Два наклонных диска-окучника, прикрепленных к задней части рамы, засыпают грядку. Так за один проход выполняется сразу три операции.

Прицепная картофелесажалка КСМ-1А сама делает бороздку и закладывает в нее картофель

Тот, кто хотя бы один раз копал картошку лопатой, наверняка оценит полезность этого простого приспособления. Картофелекопатель, закрепленный на сцепке мотоблока, состоит из плуга с приваренными к нему стальными прутьями. Поднимая землю под кустами, он аккуратно извлекает на поверхность клубни. Собрать их в мешок или ящик после такой обработки – дело не сложное.

Веерная картофелекопалка

Помимо веерных существуют более эффективные вибрационные копалки грохотного типа. Они предназначены для обработки больших участков. Подключение такого оборудования производится через вал отбора мощности, который передает крутящий момент на шкив картофелевыкапывателя, заставляя вибрировать рабочие элементы механизма.

Вибрационная картофелекопалка (цены на устройства стартуют в среднем с 12 тыс. руб.)

Назначение и особенности

«Гусиные лапки» – одна из наиболее популярных разновидностей фрез, которая призвана обеспечить качественную вспашку земли на участке. Данный элемент представляет собой небольшую ось, на которую надеваются ножи. Именно они создают эффект разрезания земли, осуществляя подобным образом ее вспашку.

Особенность «гусиных лапок» состоит в том, что они не разбираются на части, а отличаются литой конструкцией. В процессе производства применяется исключительно углеродистая сталь, что обеспечивает надежность и долговечность агрегата.

Еще одним преимуществом элемента считается его треугольная форма, гарантирующая отличное перемешивание почвы. Подобная конфигурация крайне актуальна, учитывая прочность твердого грунта.

«Гусиные лапки» просто незаменимы при обработке участков, где земля лежит крупным комом.

Большинство дачников применяет мотоблоки с подобными фрезами для обработки территории, на которой будет высаживаться картошка. Некоторые считают, что такая отделка позволяет даже защитить будущий урожай от колорадского жука.

Если же вы планируете использовать насадку не только для обработки земли, но и для уничтожения сорняков, то края ножей нужно будет предварительно наточить, так как изначально они довольно тупые.

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

  • лист толщиной 5 или 6 мм;
  • лист толщиной 2 мм;
  • профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

  1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
  2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
  3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
  4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

Плуги

Эволюция распашных приспособлений воплотилась в следующих видах устройств:

  • Плуг стандартный. Широкий нож – лемех такого устройства при вспашке рыхлит землю, подрезая корни сорняков. Загнутый лист – отвал переворачивает пласт земли.

Способ крепления стандартного плуга к мотоблоку иллюстрирует рисунок №1. Основные части этого устройства: лемех, отвал, стойка, каблук, полевая доска видны на рисунке №2.

  • Оборотный (поворотный, двухобортный) плуг. На общей раме под углом 90 или 180 градусов закреплены два плуга. Отвалы у них направлены в разные стороны. В рабочем положении один из них вспахивает землю, а второй находится сбоку. После прохода борозды их меняют местами, нажимая (или снимая) фиксатор и поворачивая в сторону. Благодаря этому оператору не приходится каждый раз возвращаться к началу участка, делая холостой пробег.
  • Плуг Зыкова. Усовершенствованный вариант классического плуга. Отличается от него измененной геометрией лемешно-отвальной поверхности. Благодаря доработке он хорошо переворачивает почвенный пласт и крошит его.

В двухоборотном исполнении и в полной комплектации – грядиль, колесо и кронштейн-сцепка (цена в РФ на 2021 год 17-18 тыс. руб.)

Разработанный и производимый в Украине, плуг Зыкова в России пока еще встречается редко. Лишь отдельные энтузиасты самодельщики пытаются воспроизвести его в домашних мастерских.

Полезные советы

С целью оптимизации нагрузки и повышения продолжительности срока службы культиватора ширину рыхления подбирают изменением количества навесных почворезов.

Регулировать глубину залегания лезвия позволяет настраиваемый сошник. Он выполняет всю работу, никаких усилий на мотоблок прикладывать не нужно. Рукоятку руля слегка прижимают к земле, сошник сильнее входит в почву и тормозит ход техники, тем самым увеличивая глубину культивации.

Для того чтобы редуктор не упирался в необработанную землю, технику немного раскачивают.

При работе с культиватором пользователь должен держать ровно спину, кисти рук — на уровне пояса. Такое положение тела способствует более длительной эксплуатации агрегата и не принесет вреда здоровью.

Если лезвия после долгого применения тупятся, они подлежат заточке с помощью болгарки. Для простоты обслуживания выбирают самозатачивающиеся ножи. Большое влияние на режущие кромки имеет тип почвы. Во влажной или тяжелой земле ножи изнашиваются быстрее.

Для более комфортной работы и качественной культивации грунта частота вращения фрезы для консольного мотоблока должна достигать 275 об/мин, культиватора — 140 об/мин.

Если механизированная техника плохо работает с почворезом, необходимо выяснить причину неисправности и своевременно ликвидировать ее. При невозможности осуществить ремонт обращаются за помощью к специалистам.

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

Самостоятельное изготовление «гусиных лапок»

Самостоятельное изготовление гусиных лапок
Если на вашем мотоблоке фрезы устарели, либо у вас появилось желание усовершенствовать свое оборудование, к примеру, уменьшить или увеличить ширину и глубину обработки, то деталь можно сделать самостоятельно. Нередко такая задумка позволяет существенно повысить уровень качества культивирования земли, а также заметно ускорить работу.

Данные детали характеризуются несложной конструкцией, поэтому их можно сделать и своими силами.

Наиболее простой вариант — изучить и проанализировать конструкцию фрез промышленного типа, после чего внести в нее некоторые коррективы.

Нужно обратить внимание на то, что для самостоятельной сборки фрез вам придется пользоваться индивидуальными чертежами.

Итак, самодельные насадки данного типа состоят из следующих деталей:

  • Втулка. Ее можно сделать из толстой трубки диаметром в 50 мм.
  • Фланец производится из толстолистовой стали. Ему можно придать круглую форму, но гораздо легче сделать фланец квадратной формы.
  • Стойка для лезвия. Тут можно воспользоваться стальным уголком. Некоторые умельцы применяют для изготовления этого элемента рессоры автомобиля.
  • Среднее лезвие.
  • Крайнее левое лезвие.

Как сделать насадку на мотоблок
Лезвия лучше делать из инструментальных стальных сплавов. Некоторые мастера для данной цели пользуются автомобильными рессорами.

С применением сварки лезвия устанавливаются на стойки, которые крепятся к фланцам. Фланцы же прикрепляются непосредственно к втулке. Некоторые останавливают свой выбор на болтовых крепежах, однако такие конструкции не очень надежны.

«Минусом» насадки «гусиные лапки» считается то, что при работе этот элемент сильно повреждается. В итоге двигатель культиватора подвергается дополнительной нагрузке, а исполнитель при этом очень устает. Для того чтобы это минимизировать, на ось по обеим сторонам нужно поставить колесики, которые будут выполнять функцию неких ограничителей.

В этой ситуации будет обрабатываться лишь самый верхний почвенный слой. Данный вариант удобен для культивирования дернистой и сильной заросшей земли. После первого прохода дерн начинает разрушаться. Далее колесики демонтируются, и производится дополнительная обработка на ту или иную глубину.

Если самодельные «гусиные лапки» изготовлены грамотно, то их качество не будет уступать промышленным аналогам.

Итак, самостоятельное изготовление «гусиных лапок» имеет следующие преимущества:

  • у вас появится возможность сэкономить;
  • вы сделаете деталь именно для вашего культиватора;
  • правильно собранная самодельная фреза ничуть не уступает заводским изделиям.

Снегоуборщик

Многие владельцы не ставят зимой свой мотоблок на прикол. С его помощью можно освободить от снежного покрова обширные участки усадьбы. Снегоуборочные приспособления, агрегатируемые с ним, можно поделить на несколько групп:

  • лопаты-отвалы;
  • роторные отбрасыватели;
  • щеточные механизмы.

Самое простое и доступное по цене – устройство отвального типа. Ширина лопаты, фиксируемой к передку мотоблока, может составлять от 0,8 до 1,5 метра. Выбор ее размера зависит от мощности мотора. Конструкцией отвала предусмотрена регулировка наклона и угла поворота.

Там, где лопата беспомощна, а это часто происходит при высоких снеговых наметах, роторный снегоуборщик справится с работой. Он подключается к валу отбора мощности мотоблока. Шнекороторная конструкция обладает высокой производительностью и уверенно очищает участок от снежного покрова высотой до 50 см.

Щеточная навеска применяется для очистки территорий с дорогим декоративным покрытием, требующим максимально аккуратной работы.

Для полива делянок, расположенных далеко от электролиний и близко к водоемам созданы мотопомпы. Этот вид навесного оборудования для мотоблоков подключается к валу отбора мощности. Средняя производительность мотопомп составляет 20-40 м3 жидкости в час. Создаваемый напор достигает 4-5 метров при глубине всасывания до 10 метров.

Собираем фрезы на мотоблок правильно

Большинство комплектующих моделей идет в разобранном виде. Не каждый агроном может собрать их правильно. Приведем инструкцию. Для малогабаритной техники собрать ножи не составит труда. Поставьте и прикрутите болтами лопасти в установочные отверстия. При сборке режущую часть расположите в правильном направлении. Они имеют заводскую маркировку. L – развернута в левую сторону, R – в правую. Следующую деталь скрепите с предыдущей с помощью штифта и шпильки. С помощью болта закрепите отрезной диск. Так как техника отличается по мощности, то количество секций варьируется от 24 до 40. Комплекты, состоящие из четырех лепестков, собираются поэтапно. Для упрощения процесса монтажа распределите их на правые и левые части. Для сборки механизмов, состоящие из трех лопастей, необходимо зафиксировать первую лопасть болтом на оси. Для крепления следующей необходимо будет снять болт. Первую пластину установите на наружной грани, оставшиеся две следует зафиксировать с внутренней. Каждая грань имеет маркировку R и L. От правильности собранных фрезы для мотоблока зависит качество выполняемых работ. Остановится подробнее на сборке трехлопастных механизмов. чертеж фрез на мотоблок

Схема сборки фрез мотоблока, состоящих из трех ножей

Соединение фрагментов культиватора с тремя фланцами можно разделить на три этапа:

  1. монтаж правой части внешней секции;
  2. сборка среднего куска;
  3. монтирование внутренней секции.

Схема сборки фрез мотоблока
Начинаем конструировать с правого отделения. Выбираем из комплекта режущие части правой стороны, вал, подготавливаем крепежный инструмент. Вал размещаем на столе таким образом, чтобы внешний край оказался сверху. На вал положите нож так, чтобы одна из его граней совпадала со стороной фланца и прикрывала отверстие, расположенное в центре. Следующий тесак располагаем под углом. Отверстия должны совпасть. Теперь наживляем получившуюся конструкцию болтом, шайбой и гайкой. Сверху двух ножей, под углом от второго крепим третий. Отверстия должны совпадать. Сначала наживляем с помощью крепежных материалов собранную конструкцию, затем стягиваем ее с помощью ключей. Переходим к середине. Резак кладем на фланц таким образом, чтобы он находился посередине двух идентичных элементов первого уровня. Между режущими частями среднего и первого уровня не должно быть параллелей. Остальные ножи крепим идентично собранному фрезу. Сборку внутренней секции начните с расположения первого ножика. Он должен быть параллелен первому ряду и образно разделять пространство между серединными ножами пополам. Установите оставшиеся тесаки и закрепите результат инструментами. Используя инструкции, приведенные выше, вы сможете собрать мотоблочные фрезные ножи за короткий период времени и без чужой помощи.

Типы фрез

Активный инструмент может совершать вращательное движение в разных плоскостях:

  1. Перпендикулярно направлению движения мобильного агрегата, ось параллельна земле. При этом поступательное перемещение происходит за счет захвата нового участка грунта.
  2. Ось расположена по оси движения. Вращение роторов происходит по часовой или против часовой стрелки. Такие инструменты не получили распространения, так как при их работе формируются свальные или развальные борозды. Необходимо выполнять планировку после измельчения почвенного слоя.
  3. Ось располагается перпендикулярно к земле. Приходится преодолевать повышенное сопротивление почвы, поэтому подобная обработка применяется при локальных рыхлениях.

Типы фрез для обработки почвы: а – пружинный; б – плоский рыхлитель; в – крючок; г – прямая лапка; д – саблевидный; е – винтовая фреза-окучник

При разработке фрез конструкторы исходили из необходимости не только раздробить грунт, второй задачей ставили прочесывание слоя с целью отделения длинных подпочвенных корней, которые образуются у многолетних сорняков. Предлагаются разные схемы движения режущих и вычесывающих кромок внутри почвы.

Перед проектировщиками возникает вопрос о том, какие фрезы лучше.

До 1990 г. многие производители предлагали использовать пружинный инструмент. Он эффективен на окультуренных участках. Основная задача – это удаление корневищ. При всех плюсах подобных разработок производители не сумели обеспечить высокую производительность. Агрегат перемещался со скоростью менее 0,2…0,3 м/с, что не устраивало большинство пользователей.

Плоский рыхлитель показывает высокую скорость работы, но между пластинами остаются необработанные участки. Приходится проводить несколько повторных рыхлений, что снижает эффективность работы.

Пружинные крючки оказываются полезными при использовании пассивных инструментов. Ими оснащают бороны. Вычесывание возможно на глубине до 15…20 см.

Лапки прямого профиля оказались довольно эффективны, но саблевидный тип оказался технологичнее в изготовлении. Поэтому большинство изготовителей оборудования для мотоблоков ориентируется на выпуск именно этого типа инструмента.

Винтовые фрезы применяют не для глубокой обработки, а для активного окучивания гряд. Некоторые культуры нуждаются в присыпке прикорневой части, поэтому подобные устройства оказываются востребованными только для подобной операции.

Еще одна интересная конструкция – это барабанная фреза. Обычно их устанавливают сразу две. Основной плюс данной установки заключается в простоте устройства. Как отмечают пользователи, ставить подобные рабочие органы можно на мотоблоки «Ока», «Салют», «Патриот», МТЗ или «Хопер».

К сожалению, у подобной разработки имеются определенные недостатки:

  1. Жесткость образующих барабана невысокая. Необходимо устанавливать промежуточные опоры во внутреннем пространстве.
  2. Для нормальной работы необходимо догружать мотоблок дополнительным грузом, иначе удерживать его на определенной глубине довольно сложно.
  3. Увеличение веса затрудняет эксплуатацию агрегата. Оператору приходится затрачивать большие усилия на поворотах.

Чем комплектуются мотоблоки

Сам по себе мотоблок представляет только силовой агрегат с колесами. Чтобы он мог выполнять полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

Небольшой список основного навесного оборудования и насадок:

  1. Грунтозацепы позволят мотоблоку двигаться по пашне.
  2. Плуг и фреза. Издавна глубокая обработка земли с оборотом пласта выполнялась плугами. Почвенная фреза представляет устройство, способное разрыхлить плодородный слой.
  3. Картофелесажалка облегчит труд сельского жителя и дачника при посадке картофеля.
  4. Плоскорез – это один из древних инструментов, который переживает второе рождение с возникновением идей органического (экологического) земледелия.
  5. Окучники. Увеличение урожая корнеплодов, а также повышение эффективности корневой системы растений достигается использованием окучников.
  6. Прицеп превращает мотоблок в транспортное средство, которое может перевозить грузы на участке и дорогах общего пользования.
  7. Снегоуборщик расширяет период использования мотоблока, зимой он активно используется для расчистки снега.

Это далеко не полный список навесного оборудования для мотоблока.

Не обязательно приобретать весь комплект навесного оборудования для мотоблока сразу. По мере необходимости приобретается или изготавливается дополнительные инструменты.

Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
