Кабель контрольных ламп мтз 82. Описание их разновидностей и типов панель приборов

Описание товара

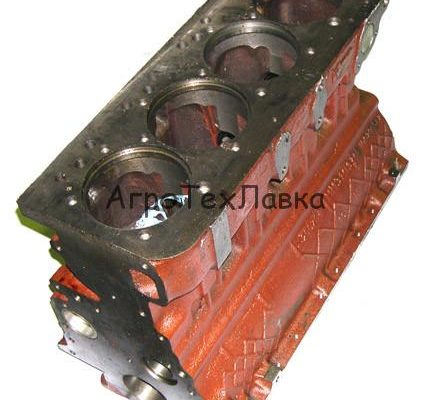

Головка блока цилиндров двигателя Д-240 трактора МТЗ-80, МТЗ-82 представляет собой чугунную обработанную отливку. Сбоку к головке прикреплены впускной и выпускной коллекторы. Между головкой и коллектором установлены прокладки из асбостального полотна.

Сверху в головке блока цилиндров Д-240 запрессованы восемь направляющих втулок, в которые вставлены впускные и выпускные клапаны. Снизу в головке Д-240 имеются гнезда под тарелки клапанов. Для улучшения охлаждения форсунок они размещаются в латунных стаканах. Снизу под донышки стаканов установлены уплотнительные шайбы. Стаканы поджаты к шайбам гайками, ввернутыми в головку.

Шатуны двигателя Д-240 стальные, штампованные. В верхнюю головку запрессована биметаллическая втулка (стальная со слоем бронзы). Для смазки поршневого пальца в верхней головке шатуна и втулки есть отверстие. По внутреннему диаметру втулки сортируются на две размерные группы: с большим диаметром маркируются черной краской, с меньшими — желтой. Нижняя головка шатуна Д-240 разъемная. Разъем выполнен косым для обеспечения прохода нижней части через гильзу при монтаже. Крышка прикреплена к шатуну двумя болтами из высококачественной стали, застопоренными контровочной пластиной. К основным дефектам головки блока цилиндров Д-240 трактора МТЗ-80, МТЗ-82 относятся: коробление плоскости разъема, износ внутренних поверхностей направляющих втулок, рабочих фасок клапанов и клапанных гнезд; наличие трещин в их перемычках; прогар посадочных мест под уплотнения форсунок или ее стакана.

По разнице расстояний, измеренных при закрытых и полностью открытых клапанах, определяют величину перемещения каждого клапана. Если величина перемещения клапана превышает допустимые значения, распределительный вал дизеля заменяют. После этих замеров головку блока цилиндров снимают с дизеля Д-240 и подвергают дальнейшей экспертизе. Замеряют коробление плоскости разъема головки цилиндров щупом и поверочной линейкой.

При утопании тарелок клапанов более допустимых размеров, головку заменяют. Если эти размеры не превышают допустимых, то разбирают головку блока цилиндров Д-240 и ремонтируют. Для впуска воздуха и выпуска продуктов сгорания необходимо при определенном угле поворота коленчатого вала соединять цилиндры с впускными и выпускными коллекторами. Это обеспечивается верхнеклапанным механизмом газораспределения (ГРМ)

Блок контрольных ламп (БКЛ 3808-01)

Ваш уровень цены: РОЗНИЦА

1 150 руб.

Применяемость: МТЗ. БКЛ предназначены для обеспечения контроля работы и возникающих неисправностей различных систем тракторов.
Электропитание БКЛ 3808-01, 3808-03 осуществляется от бортовой сети трактора постоянным напряжением 12 В.
Группа 38. Приборы. Подгруппа 3805. Основание, приборы. Щиток 80-3805010-Д1-03(для тракторов со свечами). МТЗ-82.1
Группа 38. Приборы. Подгруппа 3805. Основание, приборы. Щиток 80-3805010-Д1-09(для тракторов с ЭФП). МТЗ-82.1
Группа 34. Управление рулевое. Подгруппа 3401. Гидрообъемное рулевое управление с мостом с угловыми редукторами. МТЗ-82.1
Группа 34. Управление рулевое. Подгруппа 3401. Гидрообъемное рулевое управление. МТЗ-80.1

Блок контрольных ламп (БКЛ 3808-01)
1 150 руб. В корзину

Наличие на складах

Обращаем внимание

Данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о стоимости товаров, пожалуйста, обращайтесь к менеджерам по продажам нашей компании.

Щиток приборов МТЗ — устройство и ремонт

На тракторы с большой или малой кабиной монтируются щитки приборов МТЗ. Обычно на них устанавливают блоки контрольных ламп или же предохранителей. Корпус щитка приборов защищает аппаратуру от попадания влаги, пыли, механических воздействий.

Таким образом, электрические цепи работают исправно даже при больших нагрузках на сельхоз полях.

Щиток очень прочный. Он изготовлен из надежного пластика, включает в себя и вставки из металла. Весит не более восьми килограмм, устанавливается быстро.

На данном рисунке вы можете подробно изучить устройство щитка приборов МТЗ.

Прочный щиток включает в себя следующие механизмы:

Большинство моделей щитков приборов МТЗ содержат:

Допустимые значения данного датчика мы разместили в этой таблице.

В щитке приборов МТЗ 80 или же других моделей трактора установлены три предохранителя электроцепей, которые защищают звуковой сигнал, аварийную сигнализацию, стеклоомыватель, габаритные огни и другие цепи от перенапряжения.

Также предусмотрен предохранитель на 60 А для защиты цепи аккумулятора.

Совет – старайтесь избегать обгорания электропроводки.

В щиток приборов трактора и в другие системы устанавливайте только предохранители, которые рекомендует производитель.

Не покупайте детали более высокого номинала в силе тока, иначе он будет часто выходить из строя.

Обычно щитки приборов трактора служат долго. Если эксплуатировать деталь правильно, царапин, сколов и трещин не должно возникнуть.

Единственное – могут западать кнопки включения систем. Также в некоторых случаях тахоспидометр МТЗ дает сбои, показывая неверные значения (более подробно о тахоспидометре МТЗ и его работе можно прочитать здесь).

В любом случае советуем лидо делать ремонт щитка, либо покупать новый.

В нашем каталоге вы найдете качественные щитки приборов трактора от белорусского производителя по самым лучшим ценам.

В нашем каталоге есть запчасти как для малой, так и большой кабины. При желании легко заказать щиток приборов МТЗ в сборе.

Комбинация приборов МТЗ

Благодаря точным датчикам осуществляется контроль за работой системы современной автотехники.

В данной статье мы рассмотрим устройство комбинации приборов МТЗ, а также оптимальные показатели ламп.

Большинство механизмов включают в себя:

Деления расположены на шкале указателя объема горючего. Здесь же находится и лампа.

Как правило, датчик загорается только при уменьшении количества топлива до 1/8 от всего объема.

Поэтому советуем не допускать минимального уровня топлива в баке. Следите за показаниями комбинации приборов МТЗ (стрелка будет располагаться на оранжевом индикаторе).

В свою очередь указатель оптимального давления в пневмосистеме имеет 2 модуля:

Сигнальная лампа красного цвета загорается при уменьшении давления примерно до 500 кПа.

Датчик напряжения контролирует напряжение аккумуляторов, если дизель отключен. В данном случае ключ выключателя стартера находится в положении I.

О состоянии системы питания расскажут вам зоны на шкале указателей.

Не забывайте, что комбинация приборов МТЗ 82 указывает на поломку приводного ремня генератора при отсутствии зарядки АКБ.

Датчик температуры жидкости охлаждения мотора обрабатывает данные с блока двигателя.

Имеет 3 зоны:

Зоны имеют следующие цвета – зеленый (рабочая), красный (аварийная), информационная (желтый).

Датчик давления масла в смазочной системе мотора обрабатывает информацию с БУД. Как и в предыдущих элементах комбинации приборов МТЗ 82 снабжена 2 зонами — аварийная (красный цвет), рабочая (зеленый цвет).

При понижении давления до показателя 100 кПа загорается аварийная лампа.

Однако если вы будете запускать холодный двигатель МТЗ, давление достигнет показателя 600 кПа.

Если при рабочем двигателе включается лампа аварийного давления, необходимо немедленно остановить мотор. После этого советуем провести осмотр систем и устранить неисправность.

Комбинацию приборов МТЗ 82 вы можете купить на нашем сайте. Деталь очень прочная, надежная. Редко выходит из строя.

Описание панели приборов

Изучая подобный элемент более подробно, целесообразно отметить, что комбинация приборов МТЗ состоит из 5 указателей с таким же количеством световых индикаторов. При этом некоторые модификации тракторной техники данной серии могут комплектоваться автономными приборами.

Сам щиток изготовлен из высокопрочного пластика, отличается надежностью, обладает хорошей защитой от попадания влаги и пыли, а также механических воздействий. Средний вес щитка зависит от его модификации, как правило не превышает 8 кг. Отличается простотой установки при условии наличия необходимых навыков, знаний и инструментов.

Щиток приборов на МТЗ

Среди ключевых индикаторов, отражающих показатели работы трактора МТЗ 80, следует упомянуть:

Следует упомянуть о том, что каждая из шкал в комбинации оснащена различными зонами, отражающими уровень показателей. В большинстве элементов их 2 — рабочая и аварийная, исключение составляют индикаторы давления масла и температуры охлаждающей жидкости. В первом случае имеется сразу 2 аварийных зоны и 1 рабочая, а во втором присутствует третья, информационная.

Обязательно почитайте: Технические характеристики двигателя Д-160

На приборной панели расположено сразу несколько ламп, с помощью которых осуществляется контроль за состоянием различных систем, узлов трактора МТЗ. Примером могут служить левая часть блока контрольных ламп, которая должна загораться при нажатии соответствующей кнопки, что свидетельствует о корректном состоянии устройства.

Щиток приборов МТЗ 80 оснащен тахоспидометром, который используется для контроля за оборотами двигателя и текущей скоростью. Подобный элемент особенно важен, поскольку постоянно используется оператором в процессе выполнения различных задач.

Панель для МТЗ с большой кабиной

Начиная с 1980 года трактора Беларус МТЗ 80(82) стали укомплектовывать большой обзорной кабиной. В данной сборке начали устанавливать другую панель индифицируемую каталожным артикулом 80-3805010-Д1 с автономными контрольно-измерительными приборами (с щитком приборов 80-385021-01) , которую впоследствии устанавливали на марки тракторов МТЗ 100(102), 1221.

Панель приборов МТЗ 80(82) с автономными приборами 80-3805010-Д1

Щиток изготовлен из композитного пластика, устанавливается сверху на общий корпус приборов управления и представляет собой единую наклонную плоскость с отверстием под рулевое колесо. Под передней фронтальной крышкой щитка в отдельном отсеке смонтированы три блока с плавкими предохранителями.

Сигнальные лампы панели

Верхняя часть щитка приборов оборудована блоками сигнализирующих ламп (БКЛ 3803-03 и БКЛ 3803-01), которые указывают на состояние работы систем трактора или отдельных узлов.

Сигнализирующие лампы панели управления МТЗ 82

Автономные приборы панели

Датчики размещены с левой стороны плоскости щитка:

• указатель уровня топлива в баке ЭИ 8007-2
• указатель напряжения в электросети трактора ЭИ 8006-2
• указатель давления воздуха в пневмосистеме ЭИ 8009-11

Тахоспидометр

Устройство АР70.3813 размещёно с правой стороны щитка с расположенным ниже пультом настройки АР70.3709-01. В дисплей датчика состоит из ряда указателей:

тахоспидометр трактора МТЗ 80

Параметры программирования тахоспидометра устанавливаются заводом производителем в соответствии с маркой трактора, радиусам качения задних ведущих колёс и марки дизеля. Перенастройка тахоспидометра необходима только при смене размера задних колёс. При необходимости полного перепрограмирования датчика настройку осуществляют согласно инструкции в соответствии с табличными данными.

Ряд тумблеров

Переключатели размещены в нижней левой части панели:

Устройство панели управления

В правом нижнем углу щитка размещён включатель 1202.3704-03 щитка приборов и стартера с гнездом под ключ. Кроме этого, в комплект входит выносной рычажный переключатель световых сигналов поворотов, дальнего-ближнего света и звукового сигнала с кронштейном для монтажа на рулевой колонке. Остальные переключатели вынесены на отдельную верхнюю панель у передней части потолка кабины.

Комбинация приборов трактора Беларус МТЗ-82

Комбинация приборов включает в себя пять указателей с пятью сигнальными лампами, как показано на рисунке.

Рис.7. Комбинация приборов тракторов Беларус МТЗ-82.1, 80.1, 82.2 1 – сигнальная лампа резервного уровня топлива в баке; 2 – указатель давления воздуха в пневмосистеме; 3 – сигнальная лампа аварийного давления воздуха в пневмосистеме; 4 – указатель уровня топлива в баке; 5 – указатель напряжения; 6 – неиспользуемая сигнальная лампа; 7 – сигнальная лампа аварийной температуры охлаждающей жидкости двигателя; 8 – указатель температуры охлаждающей жидкости двигателя; 9 – сигнальная лампа аварийного давления масла в системе смазывания двигателя; 10 – указатель давления масла в системе смазывания двигателя. Шкала указателя давления воздуха в пневмосистеме 2 имеет три зоны: — рабочая – от 500 до 800 кПа (зеленого цвета); — аварийные (две) — от 0 до 500 кПа и от 800 до 1000 кПа (красного цвета). В шкалу указателя встроена сигнальная лампа 3 (красного цвета), которая загорается при понижении давлении в пневмосистеме менее 500 кПа. Указатель напряжения 5 показывает напряжение аккумуляторных батарей при неработающем двигателе Беларус МТЗ-82-1, 80-1, когда ключ выключателя стартера и приборов находится в положении «I». При работающем двигателе указатель напряжения показывает напряжение в бортовой сети, которое задает генератор. Шкала указателя уровня топлива в баке 4 имеет деления «0–1/4–1/2–3/4–1» (вариант 1), либо «0–0,5–1» (вариант 2). В шкалу указателя встроена сигнальная лампа 1 (оранжевого цвета), которая загорается при снижении уровня топлива в баке до 1/8 от общего объема бака. Шкала указателя температуры охлаждающей жидкости двигателя имеет три зоны: — рабочая – от 80 до 105 °С (зеленого цвета); — информационная – от 40 до 80 °С (желтого цвета); — аварийная – от 105 до 120 °С (красного цвета). В шкалу указателя встроена сигнальная лампа аварийной температуры (красного цвета) 7, которая загорается при значениях температуры охлаждающей жидкости от 105 °С и выше. Шкала указателя давления масла в системе смазывания двигателя 10 имеет три зоны: — рабочая – от 100 до 500 кПа (зеленого цвета); — аварийные (две) – 0 до 100 кПа и от 500 до 600 кПа (красного цвета). В шкалу указателя встроена сигнальная лампа аварийного падения давления масла 9 (красного цвета), которая загорается при понижении давления менее 100 кПа. Блоки контрольных ламп В щитке приборов тракторов Беларус МТЗ-82.1, 80.1 установлены два блока контрольных ламп. Каждый БКЛ включает в себя шесть контрольных ламп и одну кнопку для проверки работоспособности контрольных ламп.

Панель старого образца

Данный щиток приборов (с каталожным артикулом 70Л- 3801010 для трактора с пускачём и 70-3801010 со стартерным пуском) устанавливался с 1974 года на МТЗ 80(82) с малой кабиной. Узел представляет собой корпус из листового металла с проёмом под ось руля.

Старый приборный щиток трактора МТЗ 80

В передней части на малой наклонной плоскости размещены слева направо отдельные механического типа датчики-указатели:

• давления воздуха в пневмосистеме МД 226
• давления масла в двигателе МД 219
• тахоспидометр ТХ-135
• дополнительно на отдельном кронштейне с правой стороны прикреплён датчик уровня топлива в баке УБ 126.

На большой горизонтальной площади размещены ряд цветных сигнализирующих ламп, прикрытых щитком в положении слева направо:

За лампами, ближе к водителю размещён ряд переключателей:

По правую сторону места для руля размещены:

В задней торцевой части щитка под крышкой находится блок плавких предохранителей электросистемы трактора и рукоятка переключателя режимов света фар.

На сегодня аналоги этой панели производятся различными производителями, которые могут отличаются дополнительным оборудованием кнопки аварийной остановки и электро-фитиля прикуривателя.

Где купить щиток приборов на МТЗ

При необходимости приобрести щиток приборов старого образца, владельцу тракторной техники данной серии потребуется ознакомиться с ассортиментом б/у изделий, поскольку подобный элемент не выпускается на сегодняшний день.

Купить его можно, воспользовавшись популярными сервисами бесплатных объявлений либо обратившись к специализированным компаниям, реализующим подобные комплектующие. Средняя стоимость элемента может варьироваться, зависит от его состояния, составляет 25-37 тысяч рублей за экземпляр.

Электрооборудование МТЗ-80 с маленькой кабиной

На белорусском тракторе МТЗ-80 с задним приводом и малой кабиной установлено электрооборудование постоянного тока. Все приборы соединены «плюсами» друг к другу по схеме одним проводом, минусовые клеммы «цепляются» к массе трактора. На картинке вы видите электросхему цветную старого образца 1974 года.

Рассмотрим ее основные элементы:

Электросхема МТЗ-82 с большой кабиной, представленная на фото, помогает пользователю понять расположение электрооборудования и кабелей, которые их соединяют. Отдельные цветные выноски расшифровывают назначение конкретного провода по цвету защитной изоляции.

Тракторы МТЗ-82 с большой кабиной нового поколения, которые стали выпускаться с 2010 года, имеют некоторые дополнения в электросхеме: цепь для подключения радио с возможностью включения при неработающем двигателе, а также кондиционер с компрессором.

Замена щитка на тракторе

Электрическая система, важной частью которой является приборная панель данного трактора, представляет собой один из основных элементов его конструкции. При этом владельцам подобных устройств нередко приходится сталкиваться с различными неисправностями, делающими невозможной корректную эксплуатацию МТЗ.

Схема щитка приборов

Чаще всего приходится сталкиваться с некорректным отображением рабочих показателей при включении зажигания либо активации отдельных функций, например, освещения, отопительной системы или нажатии педали тормоза. Подобная проблема может свидетельствовать о серьезной поломке, кроющейся в электросхеме устройства.

С высокой вероятностью она сигнализирует об отсутствии соединения с плюсовым или минусовым проводом. Для устранения может потребоваться «прозванивание» всего провода для поиска неисправного участка.

Нередко некорректная работа приборов может быть вызвана повреждением предохранителей, что потребует их немедленной замены. Поскольку ремонт отдельных элементов приборной панели представляется сложной процедурой, которая потребует от мастера высокой квалификации, многие предпочитают обращаться к специалистам.

Обязательно почитайте: Технические характеристики двигателя А-41

Если же у владельца трактора есть желание восстановить работоспособность элемента самостоятельно, перспективным вариантом может стать полная замена панели и её подключение к электросхеме МТЗ. Для этого потребуется придерживаться следующего алгоритма действий:

Подобная процедура довольно проста, однако не подойдет для тех владельцев, которые не имеют необходимых знаний об электрической системе, реализованной в данной серии тракторов.
