✅ Как на мотоблок поставить колеса от жигулей —

Техника на основе двс

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор.

Задавшись вопросом «как сделать самодельный мотоблок»,прежде всего необходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

Описание

Установочный внутренний диаметр втулки — 25 или 30 мм Полная длина ступицы — 310 мм (не требует дополнительных удлинителей, за счет своей длины устанавливается довольно плотно сразу на вал редуктора, что сводит к минимуму искривление и биение колес чем при использовании обычных удлинителей осей со стандартными ступицами в каждой из которых к сожалению огромные зазоры что дает большое искривление)

Отверстие для стопорной шпильки — 10,2 мм (на расстоянии 25 мм от края) Разболтовка отверстий крепления колес мотоблока: 5х139,7 — для колес а/м Нива, центровочный буртик D 98 мм, отверстия под шпильку М12; (на фотографиях ниже представлен именно этот вариант для колес а/м Нива)

(Возможно изменение длины данных ступиц под Вашу необходимую колею, а так же размеры крепежных отверстии, разболтовок, диаметра буртика а так же толщины фланца под любое колесо или грунтозацеп по согласованию с Заказчиком) Наружный диаметр диска — 100-175 мм (зависит от разболтовки и применяемого колеса)

Толщина листа диска — 6 мм (Диск точиться из листа толщиной 10 мм только после приварки к втулке, для устранения биении и сохранения перпендикулярности плоскости установки диска и колеса к оси вращения, толщина центрирующего буртика 4 мм, диаметр — 58-98 мм — так же зависит от диска колеса)

Толщина стенки втулки — 10 мм (Втулка изготовлена из цельного кругляка диаметром 50 мм, материал Ст. 45, отверстие просверлено и проточено резцом до размеров 30 0,15 мм для плотной установки на вал редуктора с минимальными зазором) Материал — углеродистая сталь Данная ступица используется для соединения выходного вала мотоблока диаметром 25 и 30 мм с различными фланцевыми грунтозацепами и мотоблочными или автомобильными колесами, без использования переходников и удлинителей, заменяет собой стандартные обычные удлинители и обычные ступицы мотоблоков но в разы превосходит их по качеству и ресурсу работы что в конечном итоге снижает нагрузку на редуктор и расходы на его ремонт.

Комплект поставки: Удлиненная утяжеленная ступица мотоблока для колес Нива GBM-070-30-310 — 2 шт.

Аналогичные названия данного изделия: — Мотоблок салют ступицы; — Мотоблок нева ступица колеса; — Мотоблок агат ступица; — Ступица мотоблока каскад; — Ступица ваз на мотоблок; — Ступица мотоблока для колес Нива; — Мотоблок на жигулевских ступицах; — Ступица универсальная для мотоблока.

1 Обзор жигулевских колес на мотоблоке (видео)

к меню ↑

2 как подобрать грунтозацепы?

Грунтозацепы можно сделать, или купить. Цена им – порядка 75 долларов. Основа – железный (е) «зубы», прикрепленные равномерно по всему периметру колесного обода. Именно они «вгрызаются» в землю при движении.

Чтобы устройство работало эффективнее стоит приделать к готовым зубьям дополнительные самодельные. Получатся своеобразные удлинители для колес мотоблока. к меню ↑

Автомобильные колеса на мотоблок: советы по установке

Для большинства фермеров мотоблок является незаменимым устройством в хозяйстве. Его универсальность позволяет упростить множество работ на земельных участках. Однако, современные модели комплектуются колёсами, которые не отличаются высокой надёжностью и хорошими ходовыми качествами.

И всё же есть выход. Стандартные диски на устройстве вполне можно заменить обычными автомобильными. Сделать это под силу каждому, если учитывать некоторые нюансы и придерживаться рекомендаций приведённых ниже.

Варианты механизмов распределения мощности

Конструктивно наиболее простым способом решения возникающей из-за жесткой связи колес проблемы является применение обгонных муфт, которые позволяют колесу вращаться быстрее, чем приводящае его в движение ось.

Обгонные муфты

Выбираем колеса для мотоблоков «нева»

Чтобы привести в действие мотоблок «Нева», не обойтись без хороших колес. Они бывают разных видов, изготавливаются самостоятельно или приобретаются от производителя. Эффективность техники во многом зависит от качества такой рабочей единицы, поэтому пользователю стоит более подробно узнать о видах и назначении колес.

Выбор колес для мотоблока и замена своими руками

Многие фермеры спрашивают, как установить колеса для мотоблока своими руками. Мотоблоки незаменимы на дачных участках и полях: ими удобно пользоваться для вспашки грунта, посадки корнеплодов, перевозки грузов, очистки почвы от листьев, травы и снега.

Давление в шинах мотоблока

Шины для мотоблоков имеют свое оптимальное значение исходя от задач и работ, которые на данный момент поставлены агрегату.

Для чего самостоятельно устанавливают колеса на мотоблок

Модернизация может быть связана с различными причинами, среди которых стоит отметить главные:

1. Часто переоборудования требует мотоблок, когда давление колес на мотоблоке низкое. В этом случае пользователь желает поставить новые колеса на мотоблок, чтобы улучшить качество пахоты земли.
2. Для вспашки не подходят резиновые покрышки, которые быстро изнашиваются, а их замена стоит дорого. Подобные изделия подходят для работы на мягком грунте, а для твердой земли (целины) рекомендуется использовать колеса от Жигулей на мотоблок, которые устанавливаются без помощи мастера. Они позволяют расширить возможности ходовой части мотокультиватора.
3. Нужно увеличить ходовую часть, для чего устанавливают широкие колеса на мотоблок или пневматические, которые спарены.

Переделка заводских изделий на самодельные может быть связана и с тем, что собственник техники хочет расширить ассортимент используемого навесного оборудования.

Жигулевские колеса на мотоблок: выбор, установка и возможные неисправности

Мотоблоки — очень важное и полезное в личном хозяйстве приспособление. Но порой их фирменная комплектация не удовлетворяют фермеров, огородников. Тогда закономерно появляется вопрос о замене. Тема данной статьи – как установить жигулевские колеса на мотоблок.

Зачем менять?

Преимуществами смены колес являются:

• увеличение срока службы устройства;
• повышение его проходимости;
• исключение деформаций при эксплуатации;
• более комфортное использование мотоблоков.

Лучше всего подождать с заменой до зимы. Тогда наступает пауза в полевых работах и можно заняться этим делом гораздо более вдумчиво, спокойно. Рекомендуется улучшать мотоблоки поэтапно. Сначала наращивается масса, устанавливаются дополнительные осветительные приборы — и лишь затем приходит очередь колес.

Часть мастеров рекомендует использовать только диски от «Жигулей», а саму резину подбирать более легких марок того же размера. В большинстве случаев хватает и всесезонной резины. Зимние и летние варианты неоправданно дороги, требуют регулярной замены при смене сезона, а особой практической разницы все равно нет.

К сведению! Лучше предпочесть колесную сборку с «родными» для мотоблока трубами. Тогда меньше проблем возникнет с насаживанием на вал. Если длины направляющих изначально не хватает, их можно удлинить.

В этом случае надо выставлять все части максимально аккуратно, в противном случае при езде возникнет биение о скат. Специалисты рекомендуют соединять детали мотоблока по той же самой технологии, по какой его собирают на заводах.

Можно установить жигулевские колеса и на мотоблок «Нева». Работа сводится в большинстве случаев к сверлению 4 отверстий и закручиванию в них болтов. Как показывает практика, после смены колес мотоблоки заметно ускоряются. Это свойство ценно при перевозке различных грузов. Рост скорости заметен и на асфальте, и на грунте. Подчас приходится даже переводить мотоблок на пониженные передачи.

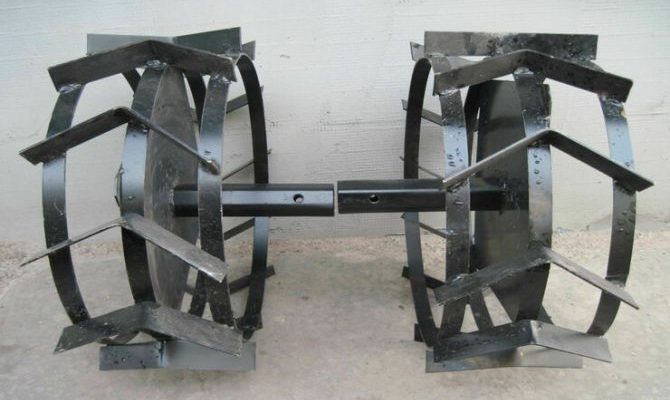

Изготовление колес с грунтозацепами

Элементы, оборудованные грунтозацепами, лучше всего устанавливать на мотоблок, мощностью не менее 6 л. с. Мотор с таким показателем не будет поддаваться чрезмерным нагрузкам, и перегреваться.

Для работы над такими колесами потребуется подготовить определенные материалы:

• Автомобильные колеса с предварительной снятой резиной;
• Квадраты из толстой стали;
• Стальные уголки;
• Болты.

Имея под рукой все необходимое, можно приступать к работе. В первую очередь приварите к колесам стальные пластины. Края последних должны быть надежно зафиксированы на ободе. Нарежьте уголок на куски в форме зубьев и приварите их к ободу. При этом расстояние между пластинами и зубьями должно составлять не менее 15 см. В конце понадобиться установить на обода резиновые шины и закрепить колеса на оси мотоблока.

Элементы передвижения, оборудованные грунтозацепами, не только позволяют мотоблоку передвигаться, но и очищают грунт на земельном участке от сорняков. При этом не забывайте время от времени очищать элементы передвижения от растительности, иначе мотоблок будет пробуксовывать в грунте.

Изготовление своими руками в домашних условиях

Делается это следующим образом:

• необходимы две трубы равной длины с диаметром от 2 мм и выше диаметра оси мотоблока;
• в каждой из них делается резьба для вкручивания на ось мотоблока;
• с обратных сторон каждой из труб делаются отверстия двумя миллиметрами тоньше, чем в дисках на колёсах, при необходимости трубы можно подпилить;
• после этого колеса фиксируются на удлинителях стальными пластинами и укрепляются болтами.

Как все сделать правильно?

Установка жигулевских колес на мотоблок вполне возможна даже для непрофессионалов. Отверстия на двух конструкциях, которые надо совместить, не совпадают. Надо обязательно учитывать этот нюанс при выполнении работы. В любом случае следует применять скаты одной величины. Желательно, чтобы их масса тоже совпадала.

Если устанавливается разная резина, тяжесть скатов может довольно значительно различаться. В результате становится трудно управлять мотоблоком, его, как говорят, «ведет» в какую-то сторону. Удержание руля в таком случае становится весьма непростым делом.

Чтобы решить проблему, есть только один вариант: вернуться к переделке и сделать все же полностью одинаковые скаты. А вот приспособить старые, «побитые» и даже внешне ржавые диски вполне возможно — ведь мотоблок используется в сугубо утилитарных целях.

Как выбрать ходовую часть для мотоблока

Рассмотрим, как выбирать колеса для самоделок. Учитывать надо условия эксплуатации техники, что позволит правильно подобрать изделия от той или другой машины. Резина хорошо проходит по мягкой земле и по ровной поверхности, а для сложных грунтов рекомендуется использовать грунтозацепы.

https://www.youtube.com/watch?v=OE-CglYKTkc

Для дизельных мотокультиваторов надо применять металлические колеса, имеющие агрессивный протектор и большой диаметр дисков.

Если жигулевские изделия не подходят, то ходовую часть для мотоблока надо выбирать по таким параметрам:

• диаметр — не меньше 40 см;
• ширина — в пределах 20 см;
• агрессивный рисунок;
• целые камеры, не допускается наличие заклеенных мест или повреждений — будет довольно неприятно, когда во время работы машина выйдет из строя в поле, где провести ремонт будет сложно.

Для каменистых грунта и почвы, которые могут повредить колеса, нужно применять только цельнолитую ходовую часть.

Обязательно надо поставить опорное колесо, которое помогает оптимизировать работы на поле, особенно во время пахоты.

Колеса, которые мастер хочет поставить самостоятельно, должны быть отменного качества.

Для обеспечения высокого уровня работы надо учитывать мощность и производительность мотокультиватора.

Как поставить колеса от «жигулей» на мотоблок

Последовательность при установке колес от «Жигулей» на мотоблок следующая:

• Необходимо приделать полуось.
• Далее нужно снять покрышки, потому что для зацепов резина не потребуется.
• После этого навариваются металлические шипы, отвечающие за сцепление с почвой.
• Конструкция крепится к ободу болтами.
• Далее меняются диски.

Колеса от «Жигулей» на мотоблоке

https://www.youtube.com/watch?v=7D99z2z3AZE

Многие владельцы мотоблоков довольно часто ставят жигулевские колеса на культиваторы и, как показывает практика, остаются весьма довольны получившимся результатом. Широкие автомобильные колеса при обработке почвы ведут себя более уверенно, чем узкие родные от мотоблока, и, как уже говорилось, они не зарываются в землю, не пробуксовывают.

Как правильно подобрать резину низкого давления на мотоблок

Опытные владельцы агрегатов дают свои советы и рекомендации.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
3. На наружной стороне устанавливается специальный защитный колпак.
4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

1. Приделать полуось.
2. Снять покрышки, поскольку для зацепов резина не понадобится.
3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
4. Прикрепить конструкцию к ободу при помощи болтов.
5. Поменять диски, для чего надо открутить крепления.

Для создания грунтозацепов на мотоблок нужны такие детали, как:

• старые колеса от машины, можно и без резины;
• уголок из стали, из которого надо изготовить зубья-зацепы;
• болты;
• стальные толстые квадраты;
• для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока.

В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах.

При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Как устанавливать автомобильные колёса на мотоблок?

В целом процесс монтажа дисков с легковой машины на мотоблок прост и не займёт много времени. Для работы нужны гаечные ключи на 12 или 13 (в зависимости от того какими болтами закреплены «родные» диски на устройстве), и на 17. Также потребуется дрель.

Колёса от легковой машины надеваются на ступицы внутренней стороной наружу. Для крепления следует подобрать болты с запасом длины. Это нужно для того чтобы была возможность надеть на них ещё тормозные диски для большего утяжеления. На постоянной основе фиксировать их ни к чему.

Монтаж более широких колёс положительно отразится на работе агрегата и позволит использовать его в разы эффективнее. Сельхоз приспособление станет более стойким к всевозможным погодным условиям. Его будет проще эксплуатировать в осенний или зимний период.

Какие колеса можно поставить на мотоблок

Молодец, уважаю. Я своего «зверька» в колёса Оки обул, вроде бы ни чё — ползает.

Какой диаметр труб полуосей и что за резина(размер) докаток?

диаметр на 30 у труб, а банан на 14

Вес нужно на сами колеса делать, если спереди цеплять груз нагрузка на редуктор, ступицы слабые у нас мотоблок пальцы срезал а тут они просто там пробуксовывать будут в удлинителях.

пробуксовывать не будут, все обжато и палец есть стопорной

Я в родные колеса насверлил кровельных саморезов, вчера прошел тест драйв успешно, с шириной лопаты 1.2м снег толкает, не буксует)

Не понял, чем не устраивают штатные колёса?

на бананах скорость увеличится и мягче будет, мне интересно попробовать разное

Не понял, чем не устраивают штатные колёса?

это специальный гоночный мотоблок, а слики чтоб сцепление с асфальтом лучше было ) в америке реднеки на тракторах вышивают, а тут масштаб чуток поменьше )

Обгонные муфты бы туда. Тяжело разворачивать будет. Или Нева умеет расщеплять полуоси ( не помню).

Тогда — проще.Отвал не ломает на косынках?

еще нет большого снега, не должно сломать косынки

Косынки нет, а трубы скрутит. Мой скрутил 50-ку зацепившись лопатой за камень вмерзший (колёса металлические с грунтозацепами).

в каком месте может по твоему?

Вертикальная труба. Крепеж болтами тоже не самый надежный.

а чем он не надежен, трубу засверлил, труба толстостенная

Если завершил — другое дело. Обычно болт с гайкой для возможности регулировки. И болт не может зажать трубу — её скручивает на раз. Кстати 57*7 и скрутило (я её как чулки делал, видимо мало).

Обгонные муфты бы туда. Тяжело разворачивать будет. Или Нева умеет расщеплять полуоси ( не помню).

МБ 2 умеет разъединять оси

С владельцем уже обсудили

Колёса в букс идти не будут? Масса маленькая для уборки глубокого снега

для снега будут грунтзацепы

а что за хрень из домкрата? для чего?

это не хрень, а полезная преспособа, подымает мотоблок с переде, легко менять колеса

Вчера с отцом от уазика поставили. На таких кататься вредно, он плуг тащить или картонку копать, высота в самый раз.

Бананы чисто для дрифта, девченок покатать, горшки продуть с ветерком, в остальном-на тракторнойМОЛОДЕЦ!

родные колеса вроде как задом наперед стоят)))) а так прикольно, от чего докатки? разболтовка подошла?

Вы зашли сюда. Тут только два варианта:

• а) у вас есть мотоблок и вы хотите побольше узнать о возможных колесах к нему.
• б) вы хотите покупать мотоблок, а заодно узнать какие колеса для мотоблока нужно сразу докупить или сделать своими руками.

Какие сторонние колёса подойдут для мотоблока нева?

Наилучшим образом для установки на мотоблок Нева подходят колёсаот москвичей и жигулей. В них нет необходимости что-либо менять, поскольку их диаметр идеально подходит для установки на мотоблок. Их необходимо лишь немного модернизировать при помощи сварки.

Жигулевские колеса на мотоблоке Нева

Заводские варианты будут стоять намного дороже.

Главной задачей при модернизации жигулёвских колёс является их утяжеление, поскольку в заводской комплектации они очень лёгкие.

Ниже перечислены основные этапы изготовления колёс для мотоблока из автомобильных шин:

• Внутри колёс устанавливается полуось;
• Для удобства в смене колёс на ось устанавливаются квадратные пластины, в них делаются отверстия. А затем на эти пластины крепятся колёса от Жигуей;
• На наружную сторону одевается колпак для защиты от внешних факторов;
• Камеры следует удалить, а оставить лишь покрышки (для улучшения качества сцепки следует применять зимние модели шин).

Использовать шины от других автомобилей проблематично, поскольку они имеют больший диаметр или ширину, поэтому их необходимо дополнительно подгонять при помощи удлинителя оси или каким-то другим способом, а это получается далеко не у всех и не всегда.

Для улучшения грунтозацепляющих свойств некоторые люди дополнительно обтягивают колёса цепью. При езде цепь впивается в грунт и даёт дополнительное сцепление. Особо ощутим эффект от неё при езде после дождя или снега.

Колеса для окучивания на мотоблок

При постановке для мотоблока такой задачи, как окучивание, потребуется специальный вид колес. Колеса для окучивания, в народе известные также как окучники, используются как для посадки, так и для окучивания различных сельскохозяйственных культур, таких, например, как картофель, морковь, свекла, брюква, редька, репа. Чаще всего используются четыре вида моделей колес для окучивания:

• листерные – их легко можно изготовить собственными руками. Они имеют ряд разновидностей, среди них нерегулируемый тип, состоящий из двух пластин, расположенных зеркально и расходящихся под углом с общим ребром жесткости. А также регулируемый тип, с помощью которого возможно менять как ширину, так и глубину обработки почвы;
• дисковые – принцип их работы построен на том, что диски захватывают почву и затем засыпают ею же места роста растений;
• пропеллерные – представляют собой тип пропеллера. Ценны тем, что из-за зубчатой формы лопастей агрессивны к сорнякам и отлично вычесывают их из почвы, благодаря чему являются идеальными для прополки. Данный тип окучника также возможно изготовить своими руками, индивидуально для строго поставленных для него задач;

Как видно, вариантов для мотоблока существует достаточное количество, предназначенных при этом под самые различные задачи, виды работ и типы почв. Часть из них можно купить, часть установить от другой авто и мототехники, а что-то можно сделать и своими руками. Всем, кто выбирает и подбирает нужные ему колеса для мотоблока, – удачного выбора, легкой работы и высокого урожая!

Колеса на мотоблок: как выбрать, сколько стоят, и как сделать?

Колеса к мотоблоку могут быть двух типов – резиновые с протекторами, металлические с зацепами для грунта. Первые используются на грунтовых дорогах, вторые – в условиях поля.

Резина на мотоблок идет в комплекте – получаете ее сразу после покупки агрегата. Первые проблемы возникнут тогда, когда вы решите заменить колеса, и окажется, что новые не подходят к вашему оборудованию.

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность.

Общая схема мотоблока:

• рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
• двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
• опоры промежуточного вала крепятся к передним стойкам;
• опоры ходового вала устанавливаются на продольные ребра

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров.

Трансмиссия бывает нескольких типов:

• зубчатая — наиболее распространенная и легко монтируемая;
• комбинированная (зубчато-червячная передача);
• цепно-ременная, зубчатая;
• гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

О резине на мотоблок

Время на чтение: 7 минут

Владельцы мотоблоков, приобретая свой агрегат в базовой комплектации, сталкиваются с потребностью расширения его функционала. Колеса, идущие в комплекте, могут зачастую не отвечать запросам и потребностям владельцев, а часто и не подходить тем условиям, в которых им предстоит работать. О типах колес для мотоблока, их вариациях и функционале будет рассказано в данной статье.

Обгонные муфты

Этот механизм является общеизвестным во всех своих вариациях: как с храповым механизмом (втулка велосипедного колеса), так и с расклиниванием роликами (бендикс электростартера).

Применяются обгонные муфты и в силовом приводе ряда автомобилей с подключаемыми осями. Однако, такое решение имеет характерную особенность: при прохождении поворота обгонная муфта рассоединяется на колесе, идущем по внешнему радиусу, так как оно стремится вращаться быстрее приводного вала.

Для облегчения же вхождения в поворот, напротив, большая часть крутящего момента должна сообщаться именно ему.

Эта проблема решена в классическом шестеренчатом дифференциале, распределяющем мощность обратно пропорционально сопротивлению вращения колес.

Особенности

На мотоблоки можно поставить либо резиновые покрышки с протектором, либо металлические колеса, дополненные грунтозацепами. Первый вариант лучше подойдет для грунтовой дороги, а второй — для работы на поле. Далеко не каждый комплект, даже совпадающий по размеру, действительно пригодится для эксплуатации в жестких условиях.

Плюсы и минусы автомобильных колёс на мотоблок

Для начала следует привести перечень достоинств и недостатков такой переделки.

1. Надёжность. Легковые покрышки рассчитаны на более внушительные нагрузки, чем родные шины мотоблока.
2. Долговечность. Покрышки с легковой машины даже в состоянии б/у прослужат на значительно больше.
3. Проходимость. Благодаря повышению дорожного просвета, а также более внушительному рисунку протектора автомобильных покрышек, мотоблок сможет проезжать препятствия более уверенно.
4. Хорошее сцепление с дорогой из-за большего контакта шины с землёй.
5. Повышение скорости как следствие от увеличенного диаметра.

1. Необходимость в демонтаже арок или их переделывание.
2. Незначительно ухудшается управляемость устройства.

Порядок действий

После того как подобран подходящий чертеж (схема расположения комплектующих), найдены необходимые инструменты и демонтирована пила «Дружба», можно приступить к сборке. Начинать следует с рамы, поскольку на нее будут крепиться все элементы двигательного блока.

Рекомендации по использованию

Специалисты советуют не относиться к технике спустя рукава, поскольку тогда и ожидать от нее стабильной работы не следует. И еще несколько полезных рекомендаций от профессионалов.

• Утяжелители — неотъемлемая часть конструкции, поскольку без них сложно обеспечить необходимое сцепление с поверхностью. Груз оказывает дополнительное давление, он важен при использовании металлических колес.
• Регулярно стоит проводить осмотр техники, проверять давление в шинах, чтобы не столкнуться с поломкой во время транспортировки.
• Если в грунтозацепах застревают гвозди, камни и иные посторонние предметы, их необходимо удалять вручную, как и растения, грязь.
• Когда крутится одно колесо, а другое стоит на месте, технику эксплуатировать нельзя в надежде, что через несколько метров она заработает как положено, это приведет к более серьезной поломке.
• Когда необходимо оценить расстояние колеи, нужно установить удлинитель на правое и левое колесо.

• Разблокировку колес можно тоже изготовить самостоятельно, используя подшипники, но лучше просто следить за ее состоянием.
• При появлении неприятного запаха, если колесо стало заметно заклинивать, то технику срочно требуется отправить в сервисный центр, и не использовать мотоблок.
• Чтобы откорректировать положение плуга, технику требуется сначала выставить на грунтозацепы.
• Рекомендуется регулярно смазывать подвижные части колес, чтобы они сохраняли свою целостность.
• На используемый вид колес не должна оказываться нагрузка больше той, что рекомендует производитель.
• Если на грунтозацепы попадают инородные элементы, которые застревают в них, их требуется почистить, но двигатель мотоблока при этом должен быть выключен.
• Хранить колеса требуется в сухом помещении, так они прослужат гораздо дольше.

Как установить колёса от москвича на мотоблок «Нева», смотрите в следующем видео.

Сборка двигательного блока

Самый сложный этап – монтирование комплектующих. Прежде чем приступать к нему, необходимо разметить на раме места, к которым будут крепиться детали. Принцип следующий:

• сверху на поперечины крепится мотор с редуктором;
• под мотором устанавливается топливный бак (под него следует приварить отдельную опору), на специальную площадку крепится аккумулятор;
• чтобы выхлопные газы не попадали в управляющего агрегатом, можно сделать выхлопную трубу из металлической трубки 7 см. диаметром длиной до 25 см.

Это базовый вариант без КПП, которая устанавливается по желанию. Более детально разобраться в сборке помогут чертежи. По большому счету, детали «Дружбы» просто перестанавливаются местами. Навеска подключается к выходному валу бензопилы.

Сборка рамы

Первый этап предполагает следующие действия:

• трубу изгибаем так, чтобы она приняла форму 2-х лонжеронов с направленными вверх краями;
• сзади приваривается руль (проще всего приварить две рукояти, но при наличии можно воспользоваться готовым рулевым от мотоцикла);
• конструкцию рекомендуется усилить поперечинами из той же трубы;
• из металлического листа вырезаем «полку» под аккумулятор, которую привариваем к задним изгибам лонжеронов.

Получается отдаленное подобие саней. Для более тяжелых конструкций с более мощными силовыми агрегатами рама может быть выполнена в форме куба или же по подобию тракторной для 4-колесных самоделок.

Сборка ходовой части

Есть минимум два варианта: можно использовать готовую полуось от автомобиля или же сделать мотоблок-самоделку движимым физической силой (пригодится «ходовая часть» старой тележки или тачки, что значительно уменьшит вес и габариты, ведь автомобильная полуось потребует использования автошин).

Разобраться в том, как из бензопилы сделать мотоблок, не трудно, если понимать общий принцип работы обоих агрегатов. Кроме «Дружбы» для мотоблока подходят так же пилы «Урал» и «Тайга». Решаясь на эксперимент, следует понимать, что самоделка будет иметь ограниченный функционал и маленькую мощность, позволяющую обрабатывать максимум 20 соток.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Мотоблок – эффективный помощник в процессах обработки земли, а также дальнейшего ухода за огородом и садом. Самым простым способом получения данного устройства это, конечно же, его покупка. Однако есть вариант изготовления его, используя двигатель от бензопилы, в частности от советской «Дружбы». Благодаря мощному двигателю, несложной конструкции и общей неприхотливости он хорошо подходит для этой роли.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

1. Берём старые диски от автомобиля. Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
2. К дискам привариваем металлические пластины. Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
3. К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
4. Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

Советы

Выбирая шины для мотокультиватора, необходимо обязательно и строгим образом:

• изучить характеристики устройства, сделать замеры, чтобы выбранная шина подходила полностью. Правильно подобранная шина будет являться залогом отличной работы мотоблока;
• определиться с видом работ, которые будут выполняться на технике, исходя из этого уже делать выбор колес, и, соответственно, резины для них;
• определиться с типом почв, исходя из этого уже можно делать выбор типа протектора. В ряде случаев могут подойти шины от автомобилей «Жигули» или «Ока». При более мягких и вязких почвах подойдут шины с более рельефным протектором и более высокой проходимостью, например шины из Германии для мото 140 80 15.

Удлиненная утяжеленная ступица мотоблока для колес нива gbm-070-30-310

Ступица удлиненная, усиленная и утяжеленная ступица для мотоблоков Нева, Ока, Каскад, Луч, Целина, Кадви а так же для других моделей с валом 25 или 30 мм. Разболтовка отверстии для колес автомобилей Жигули и Ваз, Нива и др. втулка из цельного кругляка D 50 мм.

Удлинители колес для мотоблока

Удлинители осей позволяют существенно расширить колёсную базу мотоблока. С их помощью мотоблок будет более устойчив при любой ширине колеи, а также существенно увеличивается балансировка. Можно добавить дополнительные колеса с каждой стороны, что увеличит проходимость или создаст ее там, где она практически невозможна.

Удлинители

Кроме этого, удлинители еще выполняют такие важные функции, как:

• осуществление трудных работ и на тяжелых видах грунта;
• технику, оборудованную удлинителями можно применять на неровных участках и на любом виде рельефа, в том числе холмистом, сильно пересеченном рельефе, овражистом, ямах и так далее;
• мотоблок не будет буксовать и заваливаться при тяжелом навесном оборудовании, как это часто бывает с узкими колесами или без дополнительного оборудования удлинителями;
• проходимость и маневренность сильно повышается благодаря удлинителям;
• удлинители незаменимы для установки на мотоблок дополнительно грунтозацепов, железных и пневмоколес.

Установка

Установить на мотоблок самодельные колеса совсем несложно. Сначала ставят утяжелитель, который дает необходимое сцепление с землей. За основу берут ходовую часть от «Жигулей». Весь процесс можно представить в виде следующих этапов:

• работа с полуосью, которую необходимо установить;
• убрать покрышку;
• наварить шипы, расстояние между которыми должно быть от 150 мм;
• закрепить все к ободу, используя болты;
• смена дисков.

Прикручивают все к родным ступицам на мотоблоке, для этого можно использовать шплинт.
