Как самому сделать картофелесажалку для мотоблока

Сборка

Картофелесажалка, изготовленная своими руками, может использоваться, например, в паре с обычным трактором или мини-трактором. Самому пользователю под силу собрать простой однорядный экземпляр, на основе колёсной базы – без колёс подобные устройства не обходятся.

Компонентами устройства являются:

Некоторые из этих частей берутся от старой сельхозтехники, которая отслужила своё и больше не выдерживает штатной нагрузки, указанной в её описании.

Не менее важным компонентом является дозатор для ввода удобрений в виде сыпучего порошка. Это даст возможность получать с одной целины или грядки дополнительный урожай. В качестве народных средств используют золу и птичий помёт, коровий или лошадиный навоз с добавлением небольшого количества фосфорсодержащих соединений, подстёгивающих рост огородных и садовых культур.

Подробная инструкция по изготовлению устройства для «поточной» посадки картофеля описана ниже.

Данное устройство можно испытать на мотоблоке или под управлением мини-трактора.

Делаем чесночную сажалку

Для создания сеялки для чеснока к мотоблоку, потребуются:

Из дощечек необходимо устроить по чертежам короб, который станет в дальнейшем бункером. Позади короба размещают колесо с семенами. Его можно настроить под диаметр бульбочек. Снизу к остову сажалки фиксируют железную пластину, которая распахивает почву под гряды. Пластина распахивает борозды под высадку чеснока. Подобный тип сажалки можно считать многоцелевым. Самодельная чеснокосажалка для мототехники быстро и просто собирается.

Как сделать картофелесажалку своими руками для мотоблока, вы узнаете из видео ниже.

Как переделать?

Если решено создать мини-трактор своими руками на базе мотоблока Crosser CR-M 8 или «Агро», необходимо использовать следующий комплект оборудования:

Перед работой стоит основательно изучить инструкцию на мотоблок.

Когда устройство укомплектовано электрическим стартером, нужно подготовить 200 см кабеля сечением 1 см.

Из мотоблока упомянутой модели можно сделать мини-трактор с такими параметрами, как:

Масса самого комплекта для переделки составляет приблизительно 90 кг.

Если речь идет о переделке мотоблоков «Агро», необходимо обязательно помнить, что их полуось слишком слаба. С повышенной нагрузкой она может и не справиться. Обязательно придется ставить на самодельный аппарат другую, более мощную деталь того же рода.

Вне зависимости от выбранной марки и особенностей будущей эксплуатации трактора обязательно нужно составить подробный чертеж, где отражается крепление лопаты и других вспомогательных компонентов.

Самостоятельно составить чертежи – это не просто нарисовать некую изящную картинку, но и дополнительно придется продумать все тонкости, провести расчеты.

Несущую конструкцию делают из стальных профилей либо труб. Толщина металла должна быть велика. Чем тяжелее стальные элементы используют, тем лучше получается результат.

Для соединения частей рамы выбирают один из следующих вариантов:

Упрочнение производится за счет поперечной балки. Такое импровизированное ребро жесткости рекомендуется использовать на полноприводной технике, подвергающейся значительным нагрузкам.

Во время сборки стоит предусмотреть механизм, при помощи которого к раме будет присоединяться навесная аппаратура.

Если планируется использование мини-трактора в качестве тягача, позади монтируют фаркоп.

Передние колеса делают с использованием готовых ступиц, прикрепляют их на трубу той же ширины, что и ось. Когда этот этап работы закончен, в центре сверлят отверстие, а затем крепят трубу на раму. Для присоединения к ней рулевых тяг нужно использовать червячный редуктор, который позволит управлять поворотами колес.

После редуктора только приходит очередь монтажа руля. Далее, необходимо заняться задней осью, которая устанавливается при помощи втулки с подшипниками. Эта втулка используется для установки шкив. Через него уже энергия, вырабатываемая мотором, поступает на ось.

Задние колеса, в зависимости от личных предпочтений, берутся от легковых машин или из комплекта поставки мотоблока. Рекомендуется, чтобы они имели диаметр не менее 30 и не более 35 см.

Такая величина позволяет гарантировать одновременно стабильность перемещения и высокую маневренность.

В большинстве случаев двигатели устанавливают в передней части рамы или даже перед ней. Подобное решение помогает уравновесить части конструкции мини-трактора.

Специалисты советуют использовать подвижные системы закрепления. Они позволяют легче и удобнее натягивать ремни, передающие усилие на задний мост. Поэтому монтаж более сложного крепления вполне оправдывает себя.

Как только собрана основная часть конструкции, подключают тормозную систему и гидравлическую магистраль. Стоит обратить внимание, что при использовании мини-тракторов на дорогах общего пользования или в темноте большую роль играет оснащение машин фарами и габаритными огнями. А вот специальные солнцезащитные козырьки особой роли не сыграют. Монтировать их или нет – все решают самостоятельно.

Стоит заметить, что не всегда производится настолько серьезная переделка. К ней обычно прибегают, чтобы сделать мини-трактор из дизельного мотоблока. Он уже довольно мощный по конструкции, чтобы выдержать всю создающуюся нагрузку. А вот если мощности не хватает, используют дополнительный прицеп-адаптер. Его изготавливают на основе одноосной рамы.

Часто подвеской выступает разобранная мотоциклетная коляска.

Оси советуют делать из уголков сечением 4х4 см. На такие уголки легко приварить колесные втулки. Следует заранее определить местоположение втулок, подумав прежде всего о надежности крепления.

Одев колеса, начинают заниматься крепежами. Поставив мотоблок около оси, измеряют расстояния для разреза трубы. Лучше дополнить место прикрепления вспомогательной рамой не крупнее 30х30 см.

Из «Агро»

Если в распоряжении есть именно такой мотоблок, для его доработки понадобятся следующие элементы:

Для выполнения исключительно полевых работ можно обойтись сплошным каркасом. А вот если планируется ездить на мини-тракторе, рекомендуется делать ломающуюся раму.

Очень ответственный момент – выбор расположения двигателя. Поставив его спереди, можно увеличить маневренность аппарата. Однако давление на колеса возрастет, не исключены и проблемы с трансмиссией. Так как в большинстве случаев мини-трактора используются для езды, их в основном делают именно с переломными рамами. Сборка подобных рам производится из профилей и листов (либо труб). Как и в других случаях, рекомендуется делать основную часть трактора тяжелее.

Прикрепление колесных ступиц производится через отверстие, высверленное в передней раме.

Рулевая колонка устанавливается только после монтажа червячного редуктора. Для установки задней оси используют подшипники, предварительно впрессованные внутрь втулок. К самой оси присоединяется шкив. Когда все это сделано, и вдобавок поставлены колеса, монтируют мотор.

Разумеется, нелишним будет дополнение его фарами, габаритными огнями, а также специальная окраска.

Из «Салюта»

Среди продукции этой марки легче всего переделать мотоблоки «Салют-100». Но и с другими моделями работа немногим сложнее. Даже если планируется перевод аппарата на гусеничный привод, следует внимательно изучить заводские чертежи и кинематическую схему.

Неопытным и малоопытным мастерам лучше отказаться от изготовления сложных переломок. Не рекомендуется делать узкую ведомую ось. Если ее ширина меньше 1 м, велик риск переворачивания мини-трактора на крутом повороте.

Важной составляющей работы является увеличение ширины колесной базы. Благодаря покупке готовых втулок можно добиться его без токарных работ. При отсутствии дифференциалов используют поворотные блокирующие удлинители.

Выбор типа шасси и привода всегда остается на усмотрение самих владельцев техники. Когда подготовлена рама, при помощи УШМ нарезают лонжероны поперечного и продольного хода.

Последующее их соединение возможно как на болты, так и при помощи сварочного аппарата. В идеале используют комбинированный вариант, так как он позволяет добиться наивысшей крепости стыков.

На «Салюты» рекомендовано ставить переломку, собранную из пары связанных шарнирами полурам.

Подобная конструкция отличается повышенными ходовыми качествами. На заднюю ось одевают колеса, изначально предназначенные для мотоблока, а на переднюю – специально подобранная резина с хорошо прорисованным протектором.

Если «Салют» переделывали с установкой мотора той же мощности, что и вначале, получится трактор, способный выполнить любой вид полевых работ на участке до 2–3 га. Соответственно, если предстоит возделывать более крупную территорию, общая мощность двигателя тоже должна увеличиться.

Судя по отзывам, хороший результат дает применение деталей из готовых комплектов вместе с частями пожарных помп. Такая конструкция спокойно поднимается в гору даже при значительной нагрузке. Некоторые самодеятельные мастера используют колеса от внедорожников – получается не хуже.

Из «Оки»

Чтобы переделать такой мотоблок в мини-трактор, нужно использовать двухскоростные КПП с реверсом. А также нельзя обойтись без цепных редукторов. Допускается оснащение сборной рамой, разделенной изначально на 2 части.

Чаще всего подготавливаемые аппараты имеют колесную формулу 4х4 (с полным приводом). Сам мотор ставится спереди и прикрывается стандартным капотом.

Из Shtenli

Прежде всего, следует снять все лишнее с самого мотоблока. Для самой сборки понадобятся редуктор, коробка и мотор. Больше никакие компоненты от исходного мотоблока (при наличии рамы) не нужны.

Привод необходимо делать при помощи вала с двумя шестеренками. В верхнюю площадку еще входит опорный подшипник.

Большой люфт, возникающий при установке шестигранника, устраняется за счет добавления полотен от ленточной пилы. Если используется лезвие от пилы по металлу, необходимо срезать зубчики при помощи болгарки.

Рулевая колонка берется от «Жигулей», а поворотные кулаки можно взять от «Оки». Задний мост собирается на 120-х швеллерах.

В дополнение к самодельному мини-трактору от Shtenli можно сделать передний адаптер.

Из «Урала»

В ходе этой переделки используется рулевой редуктор от ВАЗ 2106. Поворотные кулаки и крестовины можно поставить от старых грузовиков, таких как ГАЗ52. Ступицы рекомендуется использовать от любой модели ВАЗ. Колеса оставляют те же, что были на исходном мотоблоке. Шкивы тоже оставляют от «Урала», но если их нет, заказывают специально замену диаметром 26 см.

Все собирают с таким расчетом, чтобы при нажатии на педаль ремень поджимался по внешнему диаметру.

Употребление трехточечной навески необязательно. Не следует стремиться сделать рычаги редукторов максимально длинными. Лучше добавить дополнительный рычаг в свободном месте. Такое решение, однако, будет сугубо временным выходом. Плавающий режим обеспечивается при помощи цепи.

Особенности

Чтобы сделать мини-трактор из мотоблока, необходимо учитывать его характерные особенности. Подавляющее большинство используемых на практике конструкций дополняется навесным оборудованием различных видов – прежде всего стрелами, ковшами и плугами. При этом мини-трактора отличаются высокой проходимостью, могут одинаково эффективно действовать в парках, на газонах и лужайках, на асфальте, в саду и так далее.

Преимуществом мини-тракторов является также минимальное потребление топлива и смазочных материалов.

Высокая маневренность небольшой техники позволяет выполнять разнообразные работы даже там, где более мощные машины не пройдут. При этом мини-трактор существенно крепче мотоблока, что позволяет уверенно использовать его для перемещения различных грузов.

В отличие от мотоблоков, мини-трактор требует специального помещения для хранения.

На мини-тракторах ставится всегда полноценная механическая трансмиссия – особой необходимости устанавливать разнородные виды ходовых частей нет. Силовые агрегаты, по умолчанию установленные на мотоблоке, гарантированно придется менять. Их мощность не удовлетворяет необходимым требованиям.

Как двухтактные, так и четырехтактные бензиновые моторы, ставящиеся на мотоблоки различных марок, не выдают усилия больше 10 л. с. Для мини-трактора наименьшее допустимое усилие составляет 18 л. с. Если ставятся дизельные моторы, тогда оно может достигать 50 л. с.

Но ограничиться заменой двигателя не выйдет. Обязательно нужно менять и трансмиссию.

Ни один из тех типов, которые используются на мотоблоках, не годится. Необходимо монтировать фрикционное сцепление – именно его рекомендуют разработчики современных миниатюрных тракторов. Особенность такого устройства заключается в том, что вращение появляется благодаря трению между ведущими и ведомыми элементами сцепления.

Двухколесная ходовая часть чаще всего меняется на четырехколесный вариант.

Изредка встречаются гусеничные конструкции. Отличия проявляются в органах управления. Если на мотоблоках они концентрируются на рукоятке, чтобы пользователям было удобнее, то на мини-тракторах устанавливается полноценный руль. При этом нельзя забывать, что на приборной панели также ставятся кнопки и рычаги, выполняющие вспомогательные функции.

Разработчики мотоблоков предусматривают для крепления вспомогательных аппаратов особые кронштейны или валы отбора мощности. Но для мини-трактора такое решение не подойдет. Он должен быть сконструирован иначе, чтобы размещение любых дополнительных компонентов не вызывало проблем.

Даже если не вникать в технические различия мотоблока и трактора, невозможно игнорировать еще один момент – на мини-тракторе должно быть операторское сиденье; на блоке оно есть не всегда. Но все же для подготовленных в техническом плане людей все эти исправления не представляют особого труда

Не все мотоблоки, впрочем, позволяют сделать это одинаково успешно. Подчас приходится или отказываться от своего замысла, или существенно ухудшать технические характеристики устройства. Дело не только в подходящей мощности мотора. Гораздо больше шансов на успех, если он работает на дизельном топливе. Подобные двигатели позволяют успешно обработать крупные участки, тратя меньше горючего.

Внимание стоит обратить еще и на массу исходного мотоблока. Высокие нагрузки требуют значительно более тяжелого устройства. От этого зависит элементарная устойчивость. Так как переделывающие сельхозтехнику стремятся к экономии, нет смысла приобретать очень дорогие модели блоков. Поэтому предпочтение стоит отдать доступным по цене модификациям высокой мощности, которые оснащены минимумом опций. Все равно эти дополнения будут добавляться в процессе самой переделки.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

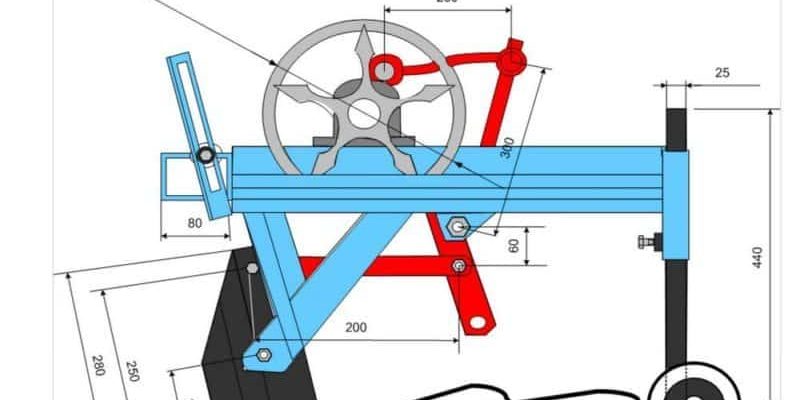

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо.

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление. Для этого используют накладки из листовой стали.

Для минитрактора

Самодельная картофелесажалка для самодельного минитрактора. Часть 1.

Как сделать картофелесажалку для мотоблока своими руками

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

Изготовление сажалок для мотоблока своими руками

Высадка картошки всегда считалась трудозатратной и нелегкой работой. Но сейчас вследствие прогресса техники ощутимо облегчены сельскохозяйственные работы. Сегодня за счет мотоблоков, мини-тракторов и дополнительной к ним техники появилась возможность усовершенствовать возделывание земли, получать более качественный урожай и снижать себестоимость продукции.

В среде фермеров и хозяев небольших участков земли большим спросом пользуются мотоблоки, которые можно оснащать навесными сельскохозяйственными орудиями, включая и сажалку картофеля.

Самостоятельное изготовление картофелекопалок

Различают три основные конструкции картофелекопалок:

Для элементов картофелекопалки нужно брать достаточно толстый металл, учитывая сопротивление почвы. Чем «тяжелее» почва, тем толще должен быть металл, контактирующий с ней.

Картофелекопалка вибрационно-грохотного типа

Картофелекопалка транспортерного типа

1,2 — шарнир и тяги сцепа; 3 — рама моторно-редуктороного блока; 4 — бак для топлива; 5 — мотор; 6 — цепь привода транспортёра; 7 — бункер картофеля; 8 — колёсный лафет; 9 — регулирующие планки; 10 — узел крепления транспортёра; 11 — цепочно-прутковый транспортёр; 12 — бортики элеватора; 13 — лемех

Оригинальная конструкция навесного оборудования разработана мастером Соловьёвым. На рисунке — основание прицепа + поворотный узел.

Чертеж прицепа. Вид снизу

Таблица 3. Материалы на изготовление

Стрельчатая картофелекопалка

Это самая простая конструкция, и, тем не менее, достаточно продуктивная. В самостоятельном изготовлении приспособления окажут помощь чертеж изделия и полезное видео по теме, в котором мастер показывает все этапы сборки.

Стрельчатая копалка: 1 — сошка; 2 — полевая планка; 3 — лапа культиватора; 4 — зубья

Сошку можно взять от серийного культиватора, планку изготовить из стального уголка 50х50 мм. Наконечник — это обрезанная лапа культиватора, а зубья вытряхивателя можно изготовить из старых вил, обрезав под 45° и приварив их к наконечнику обрезанной частью.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Раму кустарной сажалки картофеля требуется закрепить железными полосами, которые требуется расположить от центральной поперечины до арки. Кроме того, необходимо приварить вспомогательные уголки и накладки из металла, толщина которого ориентировочно должна быть не менее 4 миллиметров.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Виды картофелесажалок

Различают автоматические, полуавтоматические (без механизма подачи клубней) и ручные картофелесажалки.

По типу крепления к трактору:

По количеству рядов:

По типу технологического процесса:

Полезные советы

Не гоняйте собранный агрегат вхолостую, используя его только как вскапыватель участка. Для этого существуют культиваторы и мотоблоки, чья задача – разрыхлить участок, а не что-либо посеять.

Не пытайтесь воспользоваться устройством без мотоблока. Здесь требуется тяга, которую могли бы обеспечить человек 10 или несколько лошадей – не отказывайтесь от механических транспортных средств, иначе затраты на посадку картошки окажутся несоразмерными с ожидаемой выручкой (и прибылью).

Не используйте картофелесажалку, например, для высевания пшеницы и других злаков: расход зерна окажется слишком большим, а из-за скученности ваша культура взойдёт не более, чем на 10%.

Используйте только стальные компоненты. Алюминиевая основа, за счёт которой облегчились бы рама и другие несущие комплектующие, быстро сломается от тряски и ударов – только сталь гасит лишнюю вибрацию. Алюминиевые сплавы попросту лопаются от сильной тряски, их назначение – летательные аппараты и велосипеды, а не тяжёлая сельхозтехника. К тому же алюминиевый профиль легко согнуть: под тяжестью многих вёдер картофеля, которые в сумме составляют не один центнер массы, балки и поперечины прогибаются уже после первого часа работы, чего не скажешь о гораздо более упругой стали.

Конструкцию полезно подрессорить: используйте мощные пружины, к примеру, от отслуживших свой срок старых мотоциклов.

Не работайте на каменистом грунте, к примеру, в горной местности. Для выращивания любых сельхозкультур склоны гор предварительно террасируют, закрепляя отвесы. Без данных мероприятий вы не только выведете из строя сельхозтехнику, но также можете и покатиться вниз по склону, когда вдруг топливо закончится.

Не работайте в пору дождей. Затяжные ливни приведут к тому, что грунт превратится в грязь, вскопать которую будет значительно труднее. Дождитесь, пока земля участка подсохнет и станет более рыхлой.

О том, как сделать картофелесажалку своими руками, смотрите в седующем видео.

Испытание самодельной модели

Если вы работаете на тракторе, то убедитесь в том, что он исправен и работоспособен. То же самое относится и к мотоблоку. Техника должна быть заправлена горючим, смазана и готова к работе.

Отгоните технику на посадочный участок, засыпьте картофель в бункер. Участок должен быть подготовлен заранее – на нём заблаговременно скашиваются все сорняки (если они там были). Когда засеваемая картошкой площадь довольно велика, то поверх бункера укладывается ещё до нескольких мешков картошки – это позволит предотвратить потерю рабочего времени. Для бесперебойной работы потребуются два человека: один управляет трактором, другой – следит, чтобы бункер работал без остановок, при необходимости он засыпает картошку в бункер по мере её расхода.

Регулировка глубины посадки картошки производится посредством стремяночных комплектующих, прижимающих опору к стойкам. Их ослабляют, также выставляют угол прижатия дисков, которыми закапываются лунки после закладки клубней. Эти диски поворачивают в нужном направлении.

Посадив картошку, необходимо ликвидировать следы проделанной работы. Культивирующие области, расположенные на стойках, регулируются по глубине погружения в землю – это необходимо, чтобы только что посаженные клубни не разрезать.

Смысл изготовления самодельного агрегата – экономия десятков тысяч рублей: как правило, специализированные магазины продают подороже, а надёжность и долговечность конструкции для них неважна, им лишь бы побольше заработать, сэкономив на качестве и материалах. Избежать капитальных затрат возможно, применяя детали и компоненты от списанных устройств.

Инструментарий и материалы

Чтобы сделать сажалку картофеля своими руками, понадобится немалый комплект инструментов и деталей. Рассмотрим эту комплектность.

Предварительно необходимо сделать все чертежи (можно найти в специальной литературе или интернете), тщательно изучить их, продумать габариты будущего приспособления и его наружный облик, метод фиксации к мототехнике. Габариты картофелесажалки не должны быть сильно крупными, чтобы устройство получилось в соответствии с имеющейся в наличии мототехникой.

Вместимость емкости для засыпки клубней устанавливают, беря за основу расчет двойной длины грядки. Объема бункера должно хватать, чтобы мотоблок проходил с наполненной емкостью две борозды и возвращался к посту вторичной загрузки.

Обзор лучших картофелесажалок для тракторов и их сравнение

Из промышленных (сделанных на заводе) картофельных сеялок наиболее известны представленные в таблице.

На рынке представлены сажалки картофеля нескольких разновидностей, различающихся между собой конфигурацией, габаритами и функциональными возможностями. Разная и стоимость у таких приспособлений.

Можно купить как дорогостоящие универсальные модификации, так и доступные бюджетные механизмы.

Компактные

Сажалки небольших размеров применяются для высадки семенного картофеля на земельном участке либо в огороде на даче. Структура приспособления включает в себя регулятор глубины посадки семян и контроллер высоты грунтовой гребенки, формирующейся благодаря поднятию почвы. Компактные картофелесажалки могут применяться с мототехникой как российских, так и иностранных производителей.

Масса таких устройств ориентировочно равняется 20–25 килограммам. Вместимость бункера достигает до 34 литров. Посредством картофелесажалки можно возделывать ряды шириной 60–75 сантиметров и высаживать 5–6 клубней на один метр. Скорость высадки равняется в пределах 0,2 га/час.

Средние

Подобные сажалки картофеля обладают емким баком объемом 44 литра. Это довольно громоздкие и нелегкие сажалки, их масса равняется 41 килограмму, а продуктивность – 0.2-0.25 га/ч. Такие приспособления агрегируют с малой и средней мототехникой.

Крупные

Практикуются для обрабатывания значительных земельных площадей. Имеют крупноразмерный бункер, картофель в который загружается посредством самосвала. Присоединяется к трактору. Это мощные дорогостоящие конструкции, практикуемые в частных фермерских подворьях и крупных сельскохозяйственных предприятиях. Такие орудия можно агрегировать, скорее, со средней и тяжелой техникой, но никак не с ручными мотоблоками. А можно практиковать как автономный агрегат.

Комплект для переделки

Упомянутые выше различия несколько усложняют преобразование мотоблоков в мини-трактора. На помощь приходит специальный модуль переоборудования. Используя его, можно не отыскивать единичные детали, не думать, как изготовить отдельные элементы трактора.

Используя набор «КИТ», можно получить такие три преимущества, как:

Особенностью «КИТ» является подключение руля через редуктор червячного типа. А также для управления используются рулевые тяги со стандартными наконечниками.

В комплект входит тормозная установка барабанного формата, приводимая в действие гидравлической жидкостью. Акселератор управляется вручную, а комплекс тормоз/сцепление координируется педалями. Разработчики модуля переоборудования предусмотрели ориентацию коробки передач в сторону шофера, ее ставят на раму.

Навесные и прицепляемые аппараты прикрепляются при помощи обособленного приспособления. В набор «КИТ №1» входит крепление, позволяющее установить газонокосилку и лопату (снеговой отвал). А также в него входят передние жигулевские колеса.

Еще нужно упомянуть про такие детали, как:

Задний мост и вспомогательные приставки, а также расположенные спереди колеса не включены в состав «КИТ». Что касается инструментов, их подбирают индивидуально.

Но в любом случае нужны следующие:

Выбор колес производится по своему усмотрению. Можно применить и автомобильные колеса, и колеса, установленные на похожем по формату мотоблоке.

Стоимость готовых комплектов для переделки мотоблоков в мини-трактора варьируется в среднем от 60 до 65 тысяч рублей. Конечно, дополнительно приобретаемые аппараты могут заметно увеличить эту сумму. Варьируя набор вспомогательных компонентов, удается менять общую величину расходов.

Самостоятельное изготовление картофелесажалок

Комплексная картофелесажалка должна решать сразу несколько задач:

Поэтому агрегат состоит из нескольких узлов: бороздореза, клубнепровода, закапывающих дисков.

Чертежи картофелесажалки для самостоятельного изготовления

Клубнепровод — один из самых сложных узлов агрегата и повторить заводские механизмы самостоятельно удаётся далеко не всем домашним мастерам. Некоторые фермеры даже советуют вместо установки механизированного клубнепровода усаживать на раму рядом с ёмкостью с посадочным материалом помощника, который вручную будет забрасывать клубни в борозду, которую режет и закапывает механизм навесной упрощенной картофелесажалки.

И всё же есть конструкции, которые можно сделать самостоятельно. Ниже приведены чертежи, применив которые, можно собрать картофелесажалку самостоятельно.

Еще одна конструкция — автоматическая картофелесажалка. Представляет собой раму, собранную из швеллеров № 8 с фанерным или металлическим бункером ёмкостью на 2 ведра картофеля, который снабжен лифтом подачи. Лифт собирается из специальных чашечек, которые перемещаются вместе с цепью. Движение ей придаётся от ведущего колеса. Мастера рекомендуют для передачи брать велосипедную цепь, звездочку на сажалке Ø 80 мм, а на мотоблоке — Ø 160 мм. Под лифтом крепится труба-клубнепровод.

Закрепление чашечек на цепи

Конструкция заводская, но этот принцип часто повторяется домашними мастерами (см. видео).

Как сделать картофелесажалку своими руками по заводским чертежам

Чертежи заводской сажалки, рассчитанной на тяжелый мотоблок с балластом в передней части или минитрактор. Все элементы крепят на раму.

Здесь рыхлитель представляет собой культиваторную лапу, собранную со стойкой. Подседельник изготавливают из трубы 42×3 мм, опоры подседельника — из уголка 50x50x5 мм, упоры для ног — из листа 6 мм. Эти детали изготавливаются отдельно и привариваются на уровне, удобном для конкретного человека.

Таблица 1. Расход материалов на раму

Бункер для картофеля — листовая сталь или фанера

Заделывающие диски крепятся на опору, при этом угол атаки и степень заглубления регулируются стремянками (см. чертеж) и втулками (по 4 шт. на одну ось).

Заделывающие диски: 1 — диск; 2 — заклепка (Ø 6 мм — 5 шт.); 3 — ступица; 4 — корпус подшипников; 5 и 6 — подшипники 180503

Высота заглубления бороздореза регулируется на раме и жёстко фиксируются стремянками. Подача клубней в высаживатель — по типу лифта (см. выше) или ручная.

Стойка заделывающего диска: 1 — основа стойки (труба Ø 42х3 мм); 2 и 4 — стремянки М12; 3 — опора стойки; 5 — косынка (лист 20х20 мм); 6 — консоль (пруток Ø 28 мм)

Для мульчирования посадки применяют рыхлители, представляющие собой культиваторные насадки, закрепленные на держателе — стойке, установленные снизу на раме. Глубину их воздействия на почву регулируют движением стоек по вертикали и фиксируют сквозными пальцами.

Держатель рыхлителей: 1 — обойма (лист 6 мм — 2 шт.); 2 — косынка (лист 6 мм — 4 шт.); 3 — штанга (уголок 50х50х5 мм — сварка в квадрат)

Также к раме болтами монтируется колесная ось. Это сборочная единица и сделать её достаточно сложно — тут и мехобработка и сварка, и нужна точность, поэтому лучше заказать изготовление детали по чертежу в мастерской или использовать при возможности колёса б/у из резины или другие, которые мало повреждают почву.

Таблица 2. Расход материалов на колёсную ось

Все элементы собираются на раму по сборочному чертежу.

Сажалки картофеля для мотоблока различаются по следующим характеристикам.

По количеству обрабатываемых рядов

Выделяют агрегаты на один и два ряда. Естественно, двурядная сажалка должна иметь более мощный двигатель: если для однорядной хватит и двигателя от 6 л. с. (как, например, у мотоблока «Нева» – 6,5 л. с.), то двурядный агрегат должен иметь мощность не ниже 9 л. с. (как, например, у мотоблока «Беларус-09Н»). Двурядный блок, конечно, потенциально более производительный, однако скорость обработки у него примерно в 1,5 раза меньше, чем у однорядного. Кроме того, он требует более высокой квалификации оператора.

В зависимости от производителя

Эти устройства производят многие российские и белорусские машиностроительные предприятия, даже не обязательно профильные (к примеру, в рамках конверсии). Заслуживают внимания отечественные модели КС-1, КС-1А, КСМ-1, КТС-2 и КТС-4 на один, два или четыре ряда соответственно.

Справка. Закономерность проста: отечественная и белорусская техника стоит дешевле импортной в разы.

По типу технологического процесса

У картофелесажалок малой мощности высадка картофеля разделена на два этапа:

Для картофелесажалок с более сильными двигателями этот процесс может быть совмещенным: агрегат сразу и раскладывает клубни, и укрывает их землей за один проход.

Интересное на сайте:

Обзор модели навесной картофелесажалки СН 4Б

Обзор картофелесажалки КСМ 4

Как сделать двухрядную картофелесажалку самому

Как сделать мини-трактор из мотоблока?

Мини-трактора – это вид сельскохозяйственной техники, который широко используется в личных подсобных хозяйствах. Однако готовые конструкции, которые может предложить промышленность, не всегда устраивают потребителей. И тогда на помощь приходят самодельные устройства.

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Для монтажа понадобится:

Из инструментов потребуются:

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

Чертежи и размеры

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

Важно! Грунтозацепы будут вращаться от движения мотоблока и тянуть цепь картофелесажалки.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Как сделать картофелесажалку для минитрактора

Как правильно сажать картофель: описание лучших способов
