Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

  • кузова;
  • колес;
  • крыльев;
  • сиденья;
  • дышла;
  • тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени.

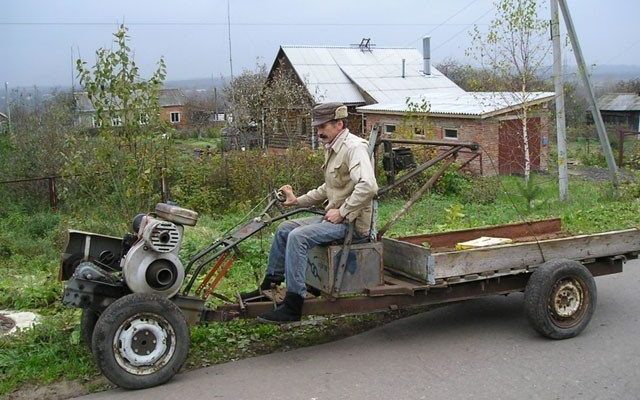

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Как сделать?

Пример, который будет приведен ниже (мастер В. Архипов), станет хорошей иллюстрацией того, как можно своими руками собрать в домашних условиях полноприводный мотоблок. Тросы можно взять из «Муравья», ЗАЗ, скутера, задний мост – от ВАЗа, коробку – от «Жигулей».

На несущем остове приваривается еще одна трубка, которая заканчивается осью. Таким образом оспаривается натяжение тросов, идущих к коробке. Натяжение реализуется с помощью двигающегося рычага.

Такой агрегат имеет ряд достоинств. Прежде всего, следует упомянуть о шарнирном блоке. Нединамичное жесткое соединение (которое присутствует у множества моделей) затрудняет работу механизма. Шарнирное соединение более продуктивное – можно менять направление движения в процессе вспашки, при этом плуг может оставаться в борозде.

Тема эта довольно актуальная, ведь из-за сопротивления грунта машину постоянно «ведет» в разные стороны. Требуется часто дополнительное внимание, усилия, чтобы ровно по курсу «держать» механизм.

Ось устройства компонуется по вектору поступательного движения. Во время вспашки весь блок слегка «повернут». Причем оптимальный ракурс реально откорректировать тягами шарнирного крепления.

Глубину вспашки можно поддерживать в автоматическом режиме. Следует сказать, что рама снаряжена полевой доской. Она регулирует силу, которая отвечает за погружение плуга в землю, особенно когда он зарывается. Если он выдается из земли под слишком большим углом, то соответственно возрастает угол атаки, тогда агрегат опять входит в почву на заданную величину.

Будущий мотоблок снабжается несущей рамой и колесами, которые можно сделать металлическими, они будут иметь хорошее сцепление с любым грунтом. Чтобы надежно «сцепить» раму с подвеской, применяют обычно две гнутые трубки, между которыми монтируется бак для топлива.

Чтобы правильно обустроить движок, применяется кронштейн, на конце которого присутствует стальная ось (ее длина 15 см).

К самой раме приваривается кронштейн, на ось ставят движок. Весь силовой блок скрепляется дугами. По завершении ставится еще один вал, протягиваются тросы управления и цепи.

Такой агрегат может выполнять множество различных работ и быть универсальным устройством. Для этого достаточно просто поменять запасные части, предназначенные для плуга, на элементы, необходимые для функционирования культиватора.

Во время движения агрегат углубляет борозду в грунте и одновременно помещает туда клубни картофеля. Чтобы «закрыть» клубни, следует просто использовать для этого мотоблок второй раз. Алгоритм окучивания растений точно такой же.

Применение разных отвалов позволяет регулировать ширину захвата, также есть возможность «подбирать» картофель, который не был собран во время первого прохождения. Мотоблок можно применять для уборки снега и мокрой листвы, достаточно только «подцепить» жесткую щетку.

Какие нужны составные части для самодельного мотоблока из моста от жигулей

Основой для универсального устройства послужит мотоблок-культиватор марки «Урал» 1999 года выпуска, но вы можете использовать любой другой. В комплекте с установкой предусмотрены были металлические колеса, фрезы, пропашник и плуг. На них, мы не будет останавливаться, так как все они есть в продаже по доступной цене.

Важно! Вы так же можете узнать как сделать копалку(картофелекопалку) для мотоблока своими руками.

Но когда возникла необходимость строить дом с гаражом, потребуется выполнить множество строительно подготовительных, а также разгрузочно-погрузочных работ: разравнивание грунта, засыпание траншей, перевозка стройматериалов, песка, земли и т.д.

Для комфортного передвижения по асфальту, были приспособлены классические старые колеса от «Жигули». Необходимо их устанавливать на минимальном расстоянии друг от друга, это значительно облегчит процесс управления.

Для разравнивания грунта была изготовлена «лопата-бульдозер». Для этого используем уже готовую заводскую балку, где предусмотрены крепления от пропашников. После этого к остальным изогнутым двум полосам прикрепляем металлический лист с толщиной не менее 8 мм, если меньше, то он будет гнуться под нагрузкой.

Как видите самодельный мотоблок из моста от жигулей своими руками самостоятельно сделать можно достаточно просто. Теперь рассмотрим подробно процесс создания универсального прицепа для мотоблока.

Прицеп

Под прицеп из мотоблока лучшего всего подойдет старый задний мост от «Жигули», также потребуется тарный поддон для стальных листов.

Благодаря универсальной лебедке на прицепе, вы сможете с легкостью грузить и разгружать предметы весом до 500 кг. Для того чтобы предотвратить опрокидывания прицепа, необходимо перевозимый груз размещать максимально близко к переднему борту прицепа.

Делаем мотоблок безопасным

Для безопасного использования универсального мотоблока, его необходимо оборудовать механическим тормозом, как левым, так и правым. Для этого лучше всего подойдут тормозные колодки моста от «Жигули»:

  • 1. Удаляем тормозные цилиндры из колодок;
  • 2. В «щеках» проделываем прорези;
  • 3. Далее прикрепляем рычаги к колодкам;
  • 4. Выводим тяги под управление двумя педалями;

Устанавливаем рычаг с храповиком, который надежно зафиксирует мотоблок во время стоянки.

Без тормозов на установке невозможно перевозить тяжелый груз, так как на спусках особенно крутых мотоблок становится, просто неуправляем.

Далее переходим к монтажу лебедки, которая позволяет опрокидывать кузов прицепа мотоблока.

Процесс погрузки

Представленная конструкция на рисунке отлично справилась с вытаскиванием из грунта тяжелых телефонных пасынков, оставшихся от телеграфных столбов. Такой материал отлично подойдет для фундамента и перекрытий. Процесс погрузки следующий:

— устанавливаем лопату перед столбом, далее конец троса прикрепляем к верхней части, а снизу крюк с блоком. Удавалось за один рейс достать и загрузить по два столбика, вес каждого из них порядка 250 кг. Столбы необходимо грузить на основную раму.

Глина еще сырая и немного прилипла, а так все высыпается отлично.

Делаем подкрыльник для мотоблока(защита от грязи)

Чтобы в процессе эксплуатации вам не летели грязь и вода от колес в лицо можно сделать самодельный подкрыльник.

  1. Выбираем ширину подкрыльника примерно 14 см, и прикрепляем его к раме нашего мотоблока;
  2. Далее с левой стороны укрепим кусок резины на подкрыльнике под натяжным роликом;

Теперь в процессе работы опустив ролик, он будет тормозиться об резину, и не будет бить о крыло. Штатные подкрыльники крепим необходимо закрепить к уже установленным. Такая модернизация помогает быстро и легко их снимать и устанавливать (при замене колес).

А вы сможете обезопасить себя от брызг грязи и воды, которые летят в лицо во время эксплуатации на огороде, или на транспорте с удлинителями. Ведь заводские крылья защищают только на узком ходу. Но в таком случае мотоблок слабоустойчив к вероятному опрокидыванию, особенно при работе на неровных участках.

Весь комплекс проведенных работ самодельный мотоблок из моста от жигулей

выполнен из подручных материалов, но каждый из вас может усовершенствовать или дополнить самостоятельно под собственные нужды.Рекомендуем вам еще:

Рама прицепа

Рама тележки для мотоблока играет роль её несущей конструкции. Габариты и остальные элементы рассчитываются исходя из её размеров. Любые неточности должны быть выявлены и обязательно устранены, потому что в будущем могут возникнуть серьезные проблемы при соединении различных деталей, уголков, труб и швеллера.

Рама прицепа
1 — раскос (уголок 21×21×З), 2 — рамка сиденья (уголок 21×21×3), 3 — стояк (труба 50×25×4), 4 — стойки сиденья (уголок 40×40×4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40×40×4), 7, 8 — опоры колесной оси правые (уголок 32×32×4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40×40×4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40×40×4), 18 — косынки (s4).

Самым идеальным решением для создания рамы являются прямоугольные трубы с сечением (60×30 мм). А для траверса необходимо использовать квадратный профиль из стали (25×25 мм). Для придания конструкции большей надежности эти элементы необходимо сварить, а также укрепить при помощи специальных поперечников, при этом нужно оставить выступы над лонжеронами.

Для стоек к лицевой части выпусков необходимо приварить с двух сторон продольный профиль. Далее необходимо приварить верхнюю обвязку стоек с поперечным сечением (25 мм).

Выбирать необходимые материалы нужно по определенным характеристикам, которые обеспечивают дополнительную прочность, а также исключают вероятность деформации при повышенных нагрузках. Легкая тележка для мотоблока изготавливается из прямоугольных или круглых труб, а также из металлических уголков.

Чтобы наиболее качественно произвести прикрепление прицепа для мотоблока к его несущей конструкции понадобятся следующие элементы:

  • осевая арматура 30 мм;
  • стойки для водительского места (уголок 40×40);
  • сплошной треугольник; раскос (20×20);
  • стойки для колесной оси (уголок 32×32);
  • уголок (20×20) для сиденья;
  • распорки передние (труба 40×20);
  • обвязка рамы (уголок 40×40);
  • задние раскосы (труба 40×20);
  • поперечный усилитель (уголок 40×40).

Качественная несущая конструкция способна обеспечить необходимый запас прочности, и позволит транспортировать на прицепе тяжелые и крупногабаритные грузы. В случае частого использования прицепа для езды по пересеченной местности такая рама будет отлично справляться с поставленными задачами.

Для обеспечения максимально качественных соединений понадобиться сварочный аппарат, что позволит добиться высокой прочности, а также долговечности.

Сообщества › прицепы › блог › прицеп самодельный универсальный из балки ваз

Здравствуйте. Хочу поделиться своим очередным опытом в построении самодельного прицепа, возможно, кому то пригодится данная информация, как и мне в свое время. Спасибо за это участникам Drive2.

Габариты прицепа:— Рама 3 м * 1,5 м— Длина со сложенным дышлом 4,5 м— Длина с выдвинутым дышлом 5,5 м (выдвигается на 1-1,2 м)— Масса не более 200 кг— тип дышла – самосвальный.

Прицеп самодельный- универсальный состоит:— рама 1,5 м * 3 м (труба Ф40, 2мм)— боковые борта, высота 30-35 см (труба Ф30, 2мм)— передние и задние открывающиеся борта (труба Ф30, 2мм)— удлиняющееся дышло— ходовая часть: расширенная балка ВАЗ 2109, пружины задние ВАЗ 2109, амортизаторы задние ВАЗ 2107.

Балка разрезается пополам. Берется ровная толстостенная труба Ф50 мм. Сначала приваривается труба к одной половинке U образной балки, при этом нужно следить, чтобы труба плотно прижималась к стенкам балки, не доходя до ее конца на 20 см, т.к. внутренная часть балки авто имеет одинаковый размер, в конце (ближе к ступице колеса) сужается.

По опыту использования аналогичных самодельных (около 5 лет), прицеп выдерживает не более 1300-1400 кг груза. Далее не выдерживают колеса. Зимнее колесо выдерживает чуть больше. Если использовать для перевозки групно-габаритных грузов, например 6 м досок, то может взять не более 1 куба влажных сосновых досок. Сухих же досок, то чуть побольше, но не существенно. При этом нужно правильно, сбалансированно разложить их на платформе.

Преимущества.Малобюджетный: экономия на ходовой части и подкатном колесе (2-3 т.р.).Прочные борта, они же являются ребром жесткости для рамы.Ходовая имеет высокий клиренс, что не мешает при езде по глубокой колее, точнее не мешает ось по стандартной технологии (возможно спорный вопрос).

Недостатки.Эстетически неидеален (все зависит от сварщика и т.д.)Сборка занимает достаточно времени.Если плохо покрасить, то ржавеет.

Источник

Как-то по случаю заглянул к одному своему другу, который работает в пункте по приему металлолома, и увидел у него в куче железок обломки старого прицепа «пчелка», кажется.

Там же, в этой куче старого железа, размером с мой дом, нашелся и старый задний мост, похоже от «москвича».

Тут же родилась идея соорудить из этого хлама прицеп, для перевозки разных полезных хозяйственных грузов.

После недолгих и продуктивных переговоров с участием нескольких билетов банка России, эти останки оказались у меня, и я благополучно привёз их к себе, в деревню.

Вот что мне досталось.

Как сделать прицеп из заднего моста для автомобиля

Колеса на мост я прикрутил уже свои, благо что диски москвичёвские у меня есть. Кроме того, ещё мне достались два помятых борта, передний и задний, с выломанными петлями.

Итак, перечислим, что было мною использовано для изготовления этого прицепа.

1. Задний мост с рессорами от Москвича2. Останки старого кузова от прицепа Пчелка3. Две кованные уключины от старинных ворот4. Рессорные втулки для москвича, резиновые, 6 шт.5. Кусок трубки из нержавейки ( старая гардина)6. Болты М10 с гайками, 6 шт.7. Петли, 4 шт.8.

Как сделать прицеп из заднего моста для автомобиля

Небольшое замечание про железо. Как говориться, все познается в сравнении. Что уголки от старой кровати, что старые уключины от ворот – старинный металл в них отменного качества, в отличии от современных уголков, которые можно рукой согнуть – эти старые железки резались и сверлились с огромным трудом. Не думаю, что это была какая-то легированная или особая сталь – просто раньше и сталь делалась по-другому.

Еще были нарезаны втулки в количестве 6 шт. из старой гардины из нержавейки.

После того, как все было собрано, закручено и хорошенько приварено, пришло время поставить прицеп на ноги, то есть на колёса, и заняться его окончательной сборкой.

Максимальную грузоподъемность прицепа я не проверял, но прицеп легко перевозит 0,3 м3 песка, 10 мешков цемента, 200 шт. кирпича. Больше не грузил, но не потому, что сломается, а потому что тягач – то у меня старенький Москвич-412, жалко его.

Перевожу на прицепе все, что угодно. Песок, камни, кирпич, землю, навоз, мусор, лодку, шкаф, холодильник, стиральную машину, картошку, сено, и прочая и прочая.

Устанавливать на прицеп световые приборы и регистрировать его в ГАИ я не собираюсь, потому что используется он только в светлое время суток и только в пределах нашего села, на трассу не выезжает, а максимальная скорость моего «автопоезда» с грузом не более 30 кмчас.

Источник

Уникальные советские автомобили

САМОДЕЛЬНЫЕ АВТОМОБИЛИ Почему бы и нет? Если у тебя есть техническое образование, варит котелок, а клешни растут не из жопы — так почему бы не построить свой собственный автомобиль? В СССР это было вполне возможно. В 60-е годы известный журнал «Техника-молодежи» возглавил движение самодеятельного автомобилестроения в СССР.

За 20 лет на страницах журнала, на экранах телевизоров, во время множества автомобильных пробегов по стране, глазам миллионов читателей и зрителей предстали десятки самодельных автомобилей. Огромное дело в популяризацию самодеятельного автомобилестроения в 80-е годы внесла передача «Это вы можете» (ЭВМ), которая пользовалась всенародным вниманием. На каждую передачу, длившуюся 45 минут, телевидение получало до полумиллиона писем (!!!). «Панголина»

Как сделать прицеп из заднего моста для автомобиля
Как и первые изделия Форда и Бенца, легенда советского авторского автомобилестроения – «Панголина», была спроектирована и построена практически одним человеком. Александром Кулыгиным. В отличие от забавной «Этажерки» или «Муравья», «Панголина» Кулыгина являлась полноценным автомобилем, созданным опытным и талантливым конструктором.Как сделать прицеп из заднего моста для автомобиля
Как и первые изделия Форда и Бенца, легенда советского авторского автомобилестроения – «Панголина», была спроектирована и построена практически одним человеком. Александром Кулыгиным. В отличие от забавной «Этажерки» или «Муравья», «Панголина» Кулыгина являлась полноценным автомобилем, созданным опытным и талантливым конструктором.Как сделать прицеп из заднего моста для автомобиля

Основным конструкционным материалом кузова был стелопластик. Работы по созданию кузова «Панголины» начались с формирования мастер-модели – фанерной основы для стекловолокна. Основные операции проводились в Москве. После отъезда Кулыгина в Ухту, мастер-модель была уничтожена. Процесс адаптации кузова под шасси ВАЗовской копейки происходил в городе Ухта. В качестве двигателя использовался оригинальный мотор от ВАЗ 2101 – вынужденная альтернатива запланированному оппозитному двигателю, который так и не появился в окончательном варианте «Панголины».Как сделать прицеп из заднего моста для автомобиля
Знатоки утверждали, что вдохновителем Кулыгина являлся спорткар Lamborghini Countach. На это указывает и форма кузова и оригинальное исполнение механизма открытия-закрытия дверей – реализованного в виде подвижного колпака, захватывающего часть крыши. В качестве зеркала заднего вида использовалась перископическая призма. Внедорожник «Нева»Как сделать прицеп из заднего моста для автомобиля
Знатоки утверждали, что вдохновителем Кулыгина являлся спорткар Lamborghini Countach. На это указывает и форма кузова и оригинальное исполнение механизма открытия-закрытия дверей – реализованного в виде подвижного колпака, захватывающего часть крыши. В качестве зеркала заднего вида использовалась перископическая призма. Внедорожник «Нева»Как сделать прицеп из заднего моста для автомобиля

«Нева» (~1988) – самодельный пикап повышенной проходимости, сконструированный в 80-х годах прошлого столетия жителями г.Стрельна (Санкт-Петербург) Николаем Яковлевым и Владимиром Капусто. Автомобиль, выпущенный создателями в двух экземплярах, собирался на узлах и агрегатах ГАЗ-69 и УАЗ-469 – трансмиссия, ходовая часть; ГАЗ-24 – элементы подвески; ВАЗ-2101/03/21 – двигатель, коробка передач, стекла. Рама, панели кузова были изготовлены конструкторами самостоятельно из металла.Как сделать прицеп из заднего моста для автомобиля
Как утверждали создатели, машины показывали отличную проходимость, легко преодолевая преграды, которые были не под силу, к примеру, «Ниве». «Джип» – самодельный автомобиль для путешествийКак сделать прицеп из заднего моста для автомобиля
Как утверждали создатели, машины показывали отличную проходимость, легко преодолевая преграды, которые были не под силу, к примеру, «Ниве». «Джип» – самодельный автомобиль для путешествийКак сделать прицеп из заднего моста для автомобиля

«Джип» (1981) – самодельный автомобиль для путешествий, сконструированный инженером-конструктором ЕрАЗа Станиславом Холшаносовым (Ереван, Армения). Заднеприводный вездеход создавался по принципу «просто и надежно», в конструкции применялась пространственная рама, обшитая наружними панелями из алюминия. В качестве силовой установки был применен двигатель от ВАЗ-2101, от «Жигулей» автомобилю досталась и коробка передач, задний мост, электрика и фары.Как сделать прицеп из заднего моста для автомобиля
Передний мост конструктор изготовил самостоятельно, карданный вал был позаимствован у Волги ГАЗ-21 и доработан, рессоры зависимой подвески, приборы, стеклоочистители и бензобак достался вездеходу от УАЗ-469. Самодельная машина отлично показала себя в самых тяжелых условиях эксплуатации, всегда привлекала внимание публики, награждалась первыми премиями конкурсов и пробегов. Универсальный автомобиль повышенной проходимости В.БезруковаКак сделать прицеп из заднего моста для автомобиля
Передний мост конструктор изготовил самостоятельно, карданный вал был позаимствован у Волги ГАЗ-21 и доработан, рессоры зависимой подвески, приборы, стеклоочистители и бензобак достался вездеходу от УАЗ-469. Самодельная машина отлично показала себя в самых тяжелых условиях эксплуатации, всегда привлекала внимание публики, награждалась первыми премиями конкурсов и пробегов. Универсальный автомобиль повышенной проходимости В.БезруковаКак сделать прицеп из заднего моста для автомобиля

Автомобиль В.Безрукова (1984-87) – универсальный, заднеприводный автомобиль повышенной проходимости с передним расположением двигателя, сконструированный В.Безруковым (Електроугли, Московская область) на базе узлов и агрегатов ЛуАЗ-969 (задний мост, колеса), УАЗ-469 (карданный вал, элементы подвески), ЗАЗ-968М (двигатель, коробка передач, элетрооборудование), Москвич-412 (тормозная система) и других серийных автомобилей. Кузов, рама, оригинальный механизм открывания дверей и многое другое изготовлено автором самостоятельно. «Лаура»Как сделать прицеп из заднего моста для автомобиля
В полуразвалившейся постройке на окраине, тогда еще, Ленинграда работали Геннадий Хаинов и Дмитрий Парфёнов. В качестве основы использовался самодельный сварной каркас, изготовленный из обычных водопроводных труб.Как сделать прицеп из заднего моста для автомобиля
В полуразвалившейся постройке на окраине, тогда еще, Ленинграда работали Геннадий Хаинов и Дмитрий Парфёнов. В качестве основы использовался самодельный сварной каркас, изготовленный из обычных водопроводных труб.Как сделать прицеп из заднего моста для автомобиля

Процесс постройки пары автомобилей (личный транспорт желали иметь оба конструктора) растянулся на несколько сезонов. В холодное время года шла работа над ходовой частью, а в теплое – клеился стеклотканевый корпус. Сердцем будущего автомобиля стал движок ВАЗ 2105. Усилиями Хаинова и Парфёнова ВАЗовский агрегат соединился с КП производства Запорожского автозавода, а вот в качестве ШРУС использовали узлы от «Нивы». Все работы проводились только своими руками. В результате, усилиями авторов этого проекта удалось создать две оригинальные машины, которые смогли достойно представить советский автопром на выставке ЭКСПО-85. Автомобили развивали скорость до 170 км/час. В салоне «Лауры» присутствовала уникальная электронная приборная панель, оснащенная бортовым миникомпьютером. В качестве последнего использовался обычный программируемый калькулятор. Тандем конструкторов распался в 1988 году. Судьба оригинальных машин различна: одну из «Лаур» разобрали на запчасти к проекту «Лаура 2», а вторая была продана в один из профильных музеев. Юна – советский спорткарКак сделать прицеп из заднего моста для автомобиля
Вдохновителями проекта «Юна» были братья Юрий и Станислав Алгебраистовы, чемпионы СССР по авиамодельному спорту. Именно они занимались подбором и установкой «железа». Братья Щербинины присоединились к проекту несколько позднее – на стадии работ по проектированию и созданию кузова. В отличие от большинства авторских автомобилей, в проекте «Юна» использовался не двигатель от газонокосилки, а полноценный агрегат от дефицитной «Волги» ГАЗ-24. Именно двигатель и трансмиссия ГАЗ-24 повлияли на окончательный дизайн и габариты кузова авто. Братья Щербинины предложили реализовать кузов в форме спортивного двухместного купе. Только на разработку макета кузова «Юны» ушел один год. После окончательного согласования параметров и расчетов (в этом деле Алгебраистовым и Щербинины помогли инженеры Московского завода малолитражных автомобилей) приступили к созданию рамы и мастер-модели, выполненной из обычной деревоплиты. Материалом кузова стала уже привычная для авиамоделистов Алгебраистовых стеклоткань. Из этого конструкционного материала были изготовлены даже анатомические кресла для водителя и пассажира. Автомобиль «Катран»Как сделать прицеп из заднего моста для автомобиля
Вдохновителями проекта «Юна» были братья Юрий и Станислав Алгебраистовы, чемпионы СССР по авиамодельному спорту. Именно они занимались подбором и установкой «железа». Братья Щербинины присоединились к проекту несколько позднее – на стадии работ по проектированию и созданию кузова. В отличие от большинства авторских автомобилей, в проекте «Юна» использовался не двигатель от газонокосилки, а полноценный агрегат от дефицитной «Волги» ГАЗ-24. Именно двигатель и трансмиссия ГАЗ-24 повлияли на окончательный дизайн и габариты кузова авто. Братья Щербинины предложили реализовать кузов в форме спортивного двухместного купе. Только на разработку макета кузова «Юны» ушел один год. После окончательного согласования параметров и расчетов (в этом деле Алгебраистовым и Щербинины помогли инженеры Московского завода малолитражных автомобилей) приступили к созданию рамы и мастер-модели, выполненной из обычной деревоплиты. Материалом кузова стала уже привычная для авиамоделистов Алгебраистовых стеклоткань. Из этого конструкционного материала были изготовлены даже анатомические кресла для водителя и пассажира. Автомобиль «Катран»Как сделать прицеп из заднего моста для автомобиля

Несомненно, самодельный автомобиль «Катран» Александра Федотова, можно считать одним из самых знаменитых представителей «Самавто». Свою популярность автомобиль завоевал, участвуя во многих автопробегах и смотрах-конкурсах самодельных конструкций. Занимаясь авиамоделизмом, а после водномоторным спортом, Александр Федотов приобрел неоценимый опыт, который с успехом применил при создании этого интересного автомобиля. Будучи макетчиком по специальности, Александр начал работу над «Катраном» с изготовления макета будущего автомобиля в масштабе 1:10. На нем он проработал множество вариантов дизайна, компоновочных и конструктивных решений. И только выверив все досконально, приступил к изготовлению автомобиля в натуральную величину.Как сделать прицеп из заднего моста для автомобиля
Основанием «Катрану» служит несущее днище с элементами хребтовой рамы, изготовленное из 2-миллимитровой стали. Для изготовления рамы Александр придумал и сделал листогибочный станок. К основанию прикреплен трубчатый каркас, на который навешиваются стеклопластиковые панели. Также каркас служит элементом пассивной безопасности. Приводит в движение самоделку двигатель ВАЗ-2101, состыкованный через переходную плиту с «Запорожской» КПП. Самодельный автомобиль «Катран» выполнен по заднемоторной схеме. При такой компоновке на переднюю ось приходится 47%, на заднюю – 53%, что очень неплохо для заднемоторного аппарата. Автомобиль цепко держится за дорогу, чему способствует также низко расположенный центр тяжести. Применение коробки передач от «Запорожца» привело к тому, что «Катран» располагает независимой подвеской на всех колесах. Это благоприятно сказалось на комфорте пассажиров, и проходимости автомобиля.Как сделать прицеп из заднего моста для автомобиля
Основанием «Катрану» служит несущее днище с элементами хребтовой рамы, изготовленное из 2-миллимитровой стали. Для изготовления рамы Александр придумал и сделал листогибочный станок. К основанию прикреплен трубчатый каркас, на который навешиваются стеклопластиковые панели. Также каркас служит элементом пассивной безопасности. Приводит в движение самоделку двигатель ВАЗ-2101, состыкованный через переходную плиту с «Запорожской» КПП. Самодельный автомобиль «Катран» выполнен по заднемоторной схеме. При такой компоновке на переднюю ось приходится 47%, на заднюю – 53%, что очень неплохо для заднемоторного аппарата. Автомобиль цепко держится за дорогу, чему способствует также низко расположенный центр тяжести. Применение коробки передач от «Запорожца» привело к тому, что «Катран» располагает независимой подвеской на всех колесах. Это благоприятно сказалось на комфорте пассажиров, и проходимости автомобиля.Как сделать прицеп из заднего моста для автомобиля

Комфорту четырехместного кузова способствуют анатомические кресла, изготовленные автором самостоятельно. «Катран» сделан бездверным. Для входа-выхода служит откидывающийся вверх и вперед колпак. Подъем колпака осуществляется с помощью телескопических подъемников. Высокие пороги автомобиля затрудняют вход-выход. Чтобы облегчить эту процедуру, рулевая колонка отклоняется вправо. Для этого в рулевой привод был введен карданный шарнир. Линия разъема колпака с кузовом сделала затруднительным применение опускных боковых стекол. Поэтому боковые стекла выполнены сдвижными. Задачу вентиляции салона помогает решать заднее стекло, опускающееся посредством электропривода. Бензобаками автомобилю служат две 35-литровые емкости, изготовленные из баков стиральных машин. Топливные баки расположены в отсеке между двигателем и салоном. Размещение бензобака внутри базы считается самым безопасным решением в мировой практике автомобилестроения. Оригинально решены зеркала заднего вида. С помощью привода они могут прятаться в передних крыльях. Форма верхней части корпуса зеркала повторяет поверхности крыла, убранное зеркало располагается заподлицо с крылом. Многолетняя эксплуатация «Катрана» и солидный пробег доказали правильность технических решений, примененных в этом бессп*** экзотическом автомобиле.
