Как сделать самодельную картофелесажалку для мотоблока

Картофелесажалка для мотоблока своими руками – удобный агрегат, применяемый дачниками и огородниками.

Состоит такой агрегат из следующих узлов:

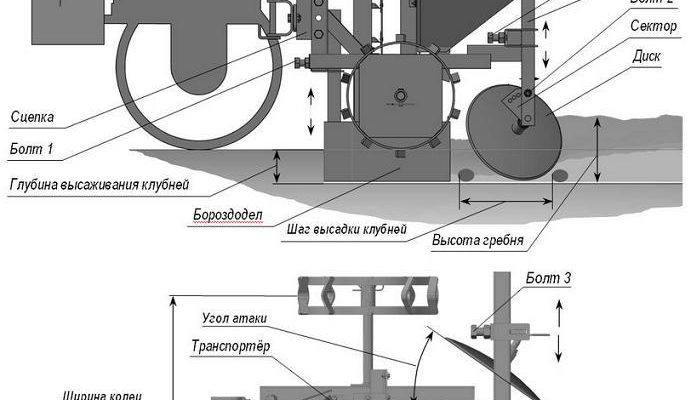

Чертеж (схема) стандартной картофелесажалки для мотоблока

Изготавливаемая самостоятельно она имеет ряд преимуществ и несколько недостатков

К преимуществам данного агрегата относятся:

Мотокультиватор, мощностью не менее 5-6 л.с.;

Как сделать картофелесажалку для мотоблока своими руками

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

• КС-1;
• КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

Агрегат для посадки картофеля КС-1А

КСМ-1А – производительная и удобная картофелесажалка

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

https://youtube.com/watch?v=Xy0MLcm2Tvc%3Ffeature%3Doembed

Посадка картошки требует значительных трудозатрат. На маленьких земельных делянках обычно используется ручной труд, и основной огородный инструмент – огородная лопата. Если требуется высадить картофель на площади более 1 гектара, то в этом случае рекомендуется применить специальную картофелесажалку.

Для чего нужна картофелесажалка

Ручная картофелесажалка предназначена для обработки небольших посевных делянок и призвана намного упростить нелегкий труд земледельца.

Несложно подсчитать, что для подготовки земельного участка в 10 соток и посадки на нем картофеля, огородникам приходится в буквальном смысле перелопатить почти 15 тн земляной массы. К посадочным работам привлекаются все члены семьи, тратятся драгоценные выходные дни и отпуск. Поэтому многие задумываются об использовании различных способов механизации этого трудоемкого процесса. Самое простое решение этой непростой проблемы будет использование самодельной картофелесажалки, аналог фабричной марки которой можно купить в магазине или сделать самому своими руками. Картофелесажалка может быть ручной и с автоматическим режимом работы.

Целесообразность использования этих инструментов зависит от предполагаемой площади высадки семенного картофельного материала. С помощью простейшего ручного приспособления, образец которого можно часто увидеть на картинке, можно высадить картофель на маленьком земельном участке, огороде или даче. Для площадей посевного поля в 1 га лучшим решением считается применение сажалки для мотоблоков. В первом случае для высадки все равно задействуется ручной труд, во втором случае посевной процесс намного упрощается, так как весь тяжелый ручной труд выполняется мотоблоком.

Как сделать ручную картофелесажалку

Cажалка для картофеля представляет собой прицепное устройство, которое как дополнительное оборудование крепится к мотоблоку типа Нева или минитрактору.

Перед началом работ рекомендуется нарисовать эскиз или составить чертеж будущей модели самодельной сажалки. В качестве примера можно рассмотреть чертеж с размерами для самостоятельного конструирования и сборки прицепного устройства к мотоблоку. Хорошей «помощницей» земледельцу в период проведения посадочных работ будет двухрядная сажалка, которая используется как прицепное устройство к мотоблоку. В продажу торговыми организациями по продаже сельхозтехники Москвы и других крупных городов представлены различные виды двухрядных сажалок, однако фабричные механизмы имеют важный недостаток – высокую цену.

Поэтому стоит подумать о том, как самому сделать картофелесажалку. Домашние мастера-умельцы могут самостоятельно изготовить сажалку для картофеля своими руками из подручных материалов, которые всегда найдутся в домашней мастерской или гараже. Существует множество вариантов исполнения этого несложного устройства. Картофелесажалка своими руками может иметь различное исполнение.

Ручная картофелесажалка чертежы

Если модель сажалки небольшого веса, в этом случае она может работать с минатрактором или мотоблоком с небольшой мощностью. При использовании МТЗ-320 используемая тяговая мощность должна составлять 0.6. Для того чтобы при погружении в землю прицепное оборудование не поднималось, рекомендуется обязательно сделать расчет переднего и заднего противовеса.

В качестве примера можно ознакомиться с картофелесажалкой двухрядной, изготовленной своими руками, подробно в деталях:

Последовательность выполнения работ сажалки:

Изготовление колесной оси имеет несколько нюансов: необходимо взять толстостенную трубу из стали или чугуна и в конце вставить шипы или специальные цапфы, которые вытачиваются на токарном станке или покупаются в магазине. В трубе нужно просверлить отверстие для установки штифта, удерживающего шипы. После полной сборки конструкции вставленный штифт приваривается электродуговой сваркой. Остается прикрепить колеса с помощью стальных прижимов и болтов М 16.

Картофелесажалка своими руками оборудуется местом для сидения и опорной подставкой для ног.

Как работает картофелесажалка
Принцип действия сажалки самый простой

Высокий урожай картофеля

Собранная картофелесажалка своими руками может работать как ручное приспособление или в автоматическом режиме. Использование этого самодельного агрегата позволяет равномерное распределение посадочного материалов в грунте, что способствует увеличению качества и количества урожая. Картофелелесажалка может не только садить клубни в землю, но и одновременно подавать минеральное удобрение в лунку. В сажалке можно заранее настроить необходимый размер формирования посадочных борозд. Лучше всего, если между лунками будет минимальное расстояние в 20 см, а расстояние между рядами – до 70 см. Тогда получатся одинаковые и ровные ряды, что дает возможность безопасно выполнять небольшим трактором прополку и рыхление почвы.

https://youtube.com/watch?v=v6DlPKiyUo4%3Ffeature%3Doembed

Изготовление сажалок для мотоблока своими руками

Высадка картошки всегда считалась трудозатратной и нелегкой работой. Но сейчас вследствие прогресса техники ощутимо облегчены сельскохозяйственные работы. Сегодня за счет мотоблоков, мини-тракторов и дополнительной к ним техники появилась возможность усовершенствовать возделывание земли, получать более качественный урожай и снижать себестоимость продукции.

В среде фермеров и хозяев небольших участков земли большим спросом пользуются мотоблоки, которые можно оснащать навесными сельскохозяйственными орудиями, включая и сажалку картофеля.

Виды картофелесажалок

На рынке представлены сажалки картофеля нескольких разновидностей, различающихся между собой конфигурацией, габаритами и функциональными возможностями. Разная и стоимость у таких приспособлений.

Можно купить как дорогостоящие универсальные модификации, так и доступные бюджетные механизмы.

Компактные

Сажалки небольших размеров применяются для высадки семенного картофеля на земельном участке либо в огороде на даче. Структура приспособления включает в себя регулятор глубины посадки семян и контроллер высоты грунтовой гребенки, формирующейся благодаря поднятию почвы. Компактные картофелесажалки могут применяться с мототехникой как российских, так и иностранных производителей.

Масса таких устройств ориентировочно равняется 20–25 килограммам. Вместимость бункера достигает до 34 литров. Посредством картофелесажалки можно возделывать ряды шириной 60–75 сантиметров и высаживать 5–6 клубней на один метр. Скорость высадки равняется в пределах 0,2 га/час.

Средние

Подобные сажалки картофеля обладают емким баком объемом 44 литра. Это довольно громоздкие и нелегкие сажалки, их масса равняется 41 килограмму, а продуктивность – 0.2-0.25 га/ч. Такие приспособления агрегируют с малой и средней мототехникой.

Крупные

Практикуются для обрабатывания значительных земельных площадей. Имеют крупноразмерный бункер, картофель в который загружается посредством самосвала. Присоединяется к трактору. Это мощные дорогостоящие конструкции, практикуемые в частных фермерских подворьях и крупных сельскохозяйственных предприятиях. Такие орудия можно агрегировать, скорее, со средней и тяжелой техникой, но никак не с ручными мотоблоками. А можно практиковать как автономный агрегат.

Конструкция картофелесажалки

В силу универсальности, устройства для высадки картофеля подойдут к мотоблокам различного вида и включают в себя следующие элементы.

Это обязательный минимум компонентов для того, чтобы сделать самодельное приспособление для высадки картофеля. Отдельные мастера стараются усовершенствовать это навесное оборудование, добавляя резервуар для удобрений либо стараясь увеличить продуктивность, монтируют 2 модуля для посадки.

В итоге все это ведет к возрастанию массы агрегата, а также, естественно, к увеличению нагрузки на мотоблок и падению его эффективности. Вследствие этого разумно подбирать конструкцию и материалы в строгом соответствии с мощностью техники.

Инструментарий и материалы

Чтобы сделать сажалку картофеля своими руками, понадобится немалый комплект инструментов и деталей. Рассмотрим эту комплектность.

Предварительно необходимо сделать все чертежи (можно найти в специальной литературе или интернете), тщательно изучить их, продумать габариты будущего приспособления и его наружный облик, метод фиксации к мототехнике. Габариты картофелесажалки не должны быть сильно крупными, чтобы устройство получилось в соответствии с имеющейся в наличии мототехникой.

Вместимость емкости для засыпки клубней устанавливают, беря за основу расчет двойной длины грядки. Объема бункера должно хватать, чтобы мотоблок проходил с наполненной емкостью две борозды и возвращался к посту вторичной загрузки.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Раму кустарной сажалки картофеля требуется закрепить железными полосами, которые требуется расположить от центральной поперечины до арки. Кроме того, необходимо приварить вспомогательные уголки и накладки из металла, толщина которого ориентировочно должна быть не менее 4 миллиметров.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Делаем чесночную сажалку

Для создания сеялки для чеснока к мотоблоку, потребуются:

Из дощечек необходимо устроить по чертежам короб, который станет в дальнейшем бункером. Позади короба размещают колесо с семенами. Его можно настроить под диаметр бульбочек. Снизу к остову сажалки фиксируют железную пластину, которая распахивает почву под гряды. Пластина распахивает борозды под высадку чеснока. Подобный тип сажалки можно считать многоцелевым. Самодельная чеснокосажалка для мототехники быстро и просто собирается.

Как сделать картофелесажалку своими руками для мотоблока, вы узнаете из видео ниже.

Делаем картофелесажалку своими руками

Картофелесажалку легко сделать в гаражных условиях, для чего не потребуются редкие материалы, особые инструменты. Варианты чертежа представлены десятками модификаций – их может повторить любой новичок, имеющий понятие о том, как работать с электроинструментами.

Инструменты и материалы

Кроме болгарки, сварочного аппарата, перфоратора и шуруповёрта, могут потребоваться также линейка-угольник, строительная «рулетка», строймаркер и, возможно, струбцины. В качестве материалов – листовая и профилированная сталь (трубы квадратного сечения), обычная труба, уголок и арматура (можно взять не ребристую), а также метизы (болты с гайками и/или саморезы). В качестве электрического двигателя – мотор от стиральной машины, которая отслужила свой срок, и детали для понижающего редуктора.

Сборка

Картофелесажалка, изготовленная своими руками, может использоваться, например, в паре с обычным трактором или мини-трактором. Самому пользователю под силу собрать простой однорядный экземпляр, на основе колёсной базы – без колёс подобные устройства не обходятся.

Компонентами устройства являются:

Некоторые из этих частей берутся от старой сельхозтехники, которая отслужила своё и больше не выдерживает штатной нагрузки, указанной в её описании.

Не менее важным компонентом является дозатор для ввода удобрений в виде сыпучего порошка. Это даст возможность получать с одной целины или грядки дополнительный урожай. В качестве народных средств используют золу и птичий помёт, коровий или лошадиный навоз с добавлением небольшого количества фосфорсодержащих соединений, подстёгивающих рост огородных и садовых культур.

Подробная инструкция по изготовлению устройства для «поточной» посадки картофеля описана ниже.

Данное устройство можно испытать на мотоблоке или под управлением мини-трактора.

Испытание самодельной модели

Если вы работаете на тракторе, то убедитесь в том, что он исправен и работоспособен. То же самое относится и к мотоблоку. Техника должна быть заправлена горючим, смазана и готова к работе.

Отгоните технику на посадочный участок, засыпьте картофель в бункер. Участок должен быть подготовлен заранее – на нём заблаговременно скашиваются все сорняки (если они там были). Когда засеваемая картошкой площадь довольно велика, то поверх бункера укладывается ещё до нескольких мешков картошки – это позволит предотвратить потерю рабочего времени. Для бесперебойной работы потребуются два человека: один управляет трактором, другой – следит, чтобы бункер работал без остановок, при необходимости он засыпает картошку в бункер по мере её расхода.

Регулировка глубины посадки картошки производится посредством стремяночных комплектующих, прижимающих опору к стойкам. Их ослабляют, также выставляют угол прижатия дисков, которыми закапываются лунки после закладки клубней. Эти диски поворачивают в нужном направлении.

Посадив картошку, необходимо ликвидировать следы проделанной работы. Культивирующие области, расположенные на стойках, регулируются по глубине погружения в землю – это необходимо, чтобы только что посаженные клубни не разрезать.

Смысл изготовления самодельного агрегата – экономия десятков тысяч рублей: как правило, специализированные магазины продают подороже, а надёжность и долговечность конструкции для них неважна, им лишь бы побольше заработать, сэкономив на качестве и материалах. Избежать капитальных затрат возможно, применяя детали и компоненты от списанных устройств.

Полезные советы

Не гоняйте собранный агрегат вхолостую, используя его только как вскапыватель участка. Для этого существуют культиваторы и мотоблоки, чья задача – разрыхлить участок, а не что-либо посеять.

Не пытайтесь воспользоваться устройством без мотоблока. Здесь требуется тяга, которую могли бы обеспечить человек 10 или несколько лошадей – не отказывайтесь от механических транспортных средств, иначе затраты на посадку картошки окажутся несоразмерными с ожидаемой выручкой (и прибылью).

Не используйте картофелесажалку, например, для высевания пшеницы и других злаков: расход зерна окажется слишком большим, а из-за скученности ваша культура взойдёт не более, чем на 10%.

Используйте только стальные компоненты. Алюминиевая основа, за счёт которой облегчились бы рама и другие несущие комплектующие, быстро сломается от тряски и ударов – только сталь гасит лишнюю вибрацию. Алюминиевые сплавы попросту лопаются от сильной тряски, их назначение – летательные аппараты и велосипеды, а не тяжёлая сельхозтехника. К тому же алюминиевый профиль легко согнуть: под тяжестью многих вёдер картофеля, которые в сумме составляют не один центнер массы, балки и поперечины прогибаются уже после первого часа работы, чего не скажешь о гораздо более упругой стали.

Конструкцию полезно подрессорить: используйте мощные пружины, к примеру, от отслуживших свой срок старых мотоциклов.

Не работайте на каменистом грунте, к примеру, в горной местности. Для выращивания любых сельхозкультур склоны гор предварительно террасируют, закрепляя отвесы. Без данных мероприятий вы не только выведете из строя сельхозтехнику, но также можете и покатиться вниз по склону, когда вдруг топливо закончится.

Не работайте в пору дождей. Затяжные ливни приведут к тому, что грунт превратится в грязь, вскопать которую будет значительно труднее. Дождитесь, пока земля участка подсохнет и станет более рыхлой.

О том, как сделать картофелесажалку своими руками, смотрите в седующем видео.

Все, что нужно знать о ручных картофелесажалках

В настоящее время существует множество полезных приспособлений для работы на даче. Очень удобными и практичными являются ручные картофелесажалки, конструкции которых могут быть как сложными, так и упрощенными. В данной статье рассмотрим все самое интересное, что нужно знать о современных ручных картофелесажалках.

Описание и назначение

Само название рассматриваемого агрегата говорит о многом – его используют для удобной посадки картофеля. Нередко картофелесажалку эксплуатируют вкупе с мотоблоком. В таком случае все операции проходят в автоматическом режиме.

Современные ручные картофелесажалки подразделяются на множество разных видов с разными характеристиками. Практически все эти устройства имеют примерно одинаковую конструкцию. В ней обязательно присутствует надежная и крепкая рама. К ней прикрепляются узлы из стали, собранные из оси с зацепами грунта. А также имеются пара шестеренок, транспортер с ячейками для корнеплодов, подающие трубки. К рамной части конструкции прикрепляется небольшой по размерам плуг, посредством которого формируются борозды. В них укладываются картофельные клубни на равных расстояниях.

Сзади рамной части крепится специальный диск-окучник, посредством которого картофель засыпается почвой. Весь процесс посадки осуществляется автоматически.

Рассматриваемый инструмент имеет очень много преимуществ.

Сам принцип работы этих агрегатов очень похож на лопату, однако в данном случае в почву погружается специальная воронка с острым концом. Предварительно в эту воронку помещают картофельный клубень.

После заглубления в посадочное место воронка раскрывается, «раскрывая» слой земли. Картофель отправляется в сформировавшуюся лунку. После этого агрегат извлекают из земли. Лунку засыпают обычным способом.

Обзор видов

Сегодня в продаже встречаются картофелесажалки различных подвидов. Каждый из них имеет свои отличительные характеристики и особенности эксплуатации в разных условиях. Эти особенности обязательно нужно учитывать, подбирая тот или иной вариант для посадки картофеля.

Работать с конусной картофелесажалкой просто и удобно, поскольку дачнику не приходится самостоятельно выкапывать и снова закапывать лунку.

Принцип работы во многом походит на предыдущий вариант, однако тройной агрегат более громоздкий, имеет большой вес – примерно 8,8 кг.

Популярные модели

Сегодня в специализированных магазинах дачники могут найти очень много первоклассных моделей картофелесажалок ручного типа. Узнаем о характеристиках и свойствах наиболее популярных моделей, пользующихся большим спросом.

Устройство имеет конусовидное строение, является очень удобным и простым в применении.

Как сделать своими руками?

Хорошую картофелесажалку можно не только приобрести в магазине, но и собрать самому. В этом деле нет ничего сложного. Главное – придерживаться инструкции и использовать качественные материалы.

Самодельную картофелесажалку можно изготовить из простых и доступных материалов. Дорогого профессионального инструментария подбирать не придется, но следует иметь навыки работы со сварочным аппаратом.

Для сборки картофелесажалки пользователю будут необходимы:

Технология

Выясним, как из трубы и листового металла можно своими силами собрать самодельную картофелесажалку ручного типа.

Благодаря такой детали удастся легко ногой раскрывать, а потом закрывать дырку.

Картофелесажалку также удастся собрать из тележки с парой колесиков. Это простая работа, с которой может совладать практически каждый дачник.

Как правильно пользоваться?

Агрегатом для высадки картофеля надо пользоваться правильно. Разберемся в основных особенностях эксплуатации таких аппаратов.

Обзор ручной картофелесажалки смотрите в следующем видео.

Картофелесажалка – это сельскохозяйственный агрегат, который позволяет существенно увеличить производительность труда при высаживании картофеля. Процесс требует меньше усилий и времени, в отличие от ручной посадки. Как средство малой механизации труда картофельная сажалка для мотоблока ориентирована исключительно на дачников и других малых агропроизводителей. Для таких пользователей стоимость агрегата имеет первостепенное значение. Мы подробно расскажем, как сэкономить, собрав устройство своими руками.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок.

Технологически картофелесажалку можно разделить на три составные части:

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода.

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

Сажалки картофеля для мотоблока различаются по следующим характеристикам.

По количеству обрабатываемых рядов

Выделяют агрегаты на один и два ряда. Естественно, двурядная сажалка должна иметь более мощный двигатель: если для однорядной хватит и двигателя от 6 л. с. (как, например, у мотоблока «Нева» – 6,5 л. с.), то двурядный агрегат должен иметь мощность не ниже 9 л. с. (как, например, у мотоблока «Беларус-09Н»). Двурядный блок, конечно, потенциально более производительный, однако скорость обработки у него примерно в 1,5 раза меньше, чем у однорядного. Кроме того, он требует более высокой квалификации оператора.

В зависимости от производителя

Эти устройства производят многие российские и белорусские машиностроительные предприятия, даже не обязательно профильные (к примеру, в рамках конверсии). Заслуживают внимания отечественные модели КС-1, КС-1А, КСМ-1, КТС-2 и КТС-4 на один, два или четыре ряда соответственно.

Справка. Закономерность проста: отечественная и белорусская техника стоит дешевле импортной в разы.

По типу технологического процесса

У картофелесажалок малой мощности высадка картофеля разделена на два этапа:

Для картофелесажалок с более сильными двигателями этот процесс может быть совмещенным: агрегат сразу и раскладывает клубни, и укрывает их землей за один проход.

Интересное на сайте:

Обзор модели навесной картофелесажалки СН 4Б

Обзор картофелесажалки КСМ 4

Как сделать двухрядную картофелесажалку самому

Обзор и сравнение лучших картофелесажалок для мотоблока

Данные о наиболее популярных моделях картофелесажалок представлены в таблице:

№ п/п
Наименование модели картофелесажалки
Количество обрабатываемых рядков
Производительность, га/час
Емкость бункера, л
Глубина посадки, см
Масса, кг

1.
КСМ-1
1
до 0,25
44
до 15
41

2.
КТС-2
2
до 0,5
150
до 15
190

3.
КТС-4
4
до 1
300
до 15
450

4.
КСТ-1/1А
1
до 0,25
34
до 15
33

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

Из инструментов потребуются:

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

Чертежи и размеры

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

Важно! Грунтозацепы будут вращаться от движения мотоблока и тянуть цепь картофелесажалки.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.
