Как сделать шнек для снегоуборщика своими руками

Как сделать шнек для снегоуборщика своими руками

Востребование снегоочистителя возникает в тот момент, когда после снегопада приходится очищать большую территорию. Цены на такую технику заводского изготовления довольно высоки, поэтому умельцы стараются ее сделать самостоятельно. Основным рабочим механизмом снегоуборщика является шнек. Чтобы его изготовить, понадобятся точные чертежи. Допущенные в расчетах ошибки приведут к тому, что снегоуборочную машину во время работы будет бросать по сторонам. Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты.

Конструкция шнека и принцип его работы

Собрать шнековый снегоуборщик своими руками несложно. Здесь важно выдержать одинаковое расстояние между спиральными ножами, чтобы машина не виляла во время работы. В действие такие самоделки приводятся электродвигателем или мотором от мотокультиватора, бензопилы и другой подобной техники. Сама по себе шнековая конструкция может служить насадкой для мотоблока.

Шнековые снегоуборочные машины бывают двух разновидностей:

Проще всего собрать одноступенчатый снегоуборщик своими руками, причем его хватит, чтобы эффективно справиться со снегом во дворе.

Подготовка схемы и материалов для изготовления одноступенчатого снегоуборщика

Правильно собрать снегоуборщик поможет схема, представленная на фото. По ней подготавливают нужный для работы материал и вырезают из него заготовки. Итак, давайте по порядку разберемся с каждым элементом конструкции:

Чтобы шнековый снегоуборщик легко передвигался по снегу, его ставят на лыжи. Их можно сделать из металлического уголка, завернув края вверх или вырезать деревянные полозья из толстой доски.

Сборка шнека и корпуса одноступенчатого снегоуборщика

Изготовление шнекового снегоуборщика начинается с рамы. Конструкция своей формой напоминает детские санки. Если таковые имеются в наличии, то их можно использовать вместо рамы. Только санки нужны стальные, а не алюминиевые. Самодельную раму снегоуборщика сваривают из металлических уголков. Размеры всех элементов указаны на схеме. В итоге должна получиться конструкция габаритами 700х480 мм.

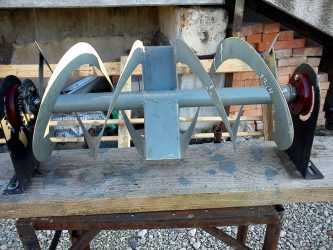

Самым сложным в изготовлении снегоуборщика является шнек. Сначала подготавливают материал для спиральных ножей. Неважно сталь это или резина из транспортерной ленты, процесс создания одинаков:

Шнек готов, и теперь настало время собрать корпус снегоуборщика:

В финале осталось собрать из деталей ковш и установить внутрь шнек. Ножи должны свободно вращаться от руки не зацепляя корпус ковша.

Если шнековый снегоуборщик не является насадкой к мотоблоку, то продолжаем собирать конструкцию. Сначала на раме фиксируют крепления для двигателя. Их лучше сделать регулируемые, чтобы выполнять натяжение ременного привода. К нижней части рамы крепят лыжи. Если они деревянные, то для лучшего скольжения поверхность можно оббить пластиком.

Сверху по центру корпуса ковша снегоуборщика вырезают сопло. Отверстие должно строго совпадать с расположением подкидывающих лопаток. К соплу фиксируют патрубок, а на него надевают выбросной рукав для снега.

Готовый ковш снегоуборщика фиксируют болтами к раме с лыжами. Сзади приваривают рукоятку управления. Двигатель тоже прикручивают болтами к раме. На рабочий вал надевают шкив или звездочку, и делают привод со шнеком. Регулирующимися креплениями мотора выполняют натяжку ременной или цепной передачи.

Готовый снегоуборщик перед запуском проворачивают за шнек или шкив рукой. Если все крутится нормально без зацепов, можно попробовать запустит мотор.

Изготовление двухступенчатого шнекового снегоуборщика

Двухступенчатый снегоуборщик сложен в изготовлении. Часто такая насадка используется для работы с мотоблоком. Благодаря ротору с лопастями улучшается захват снега, и увеличивается дальность его выброса через рукав до 12–15 м.

При изготовлении двухступенчатой конструкции, сначала собирают шнековый снегоуборщик. Принцип его изготовления мы уже рассмотрели, поэтому повторяться не будем. Для освежения памяти просто предлагаем посмотреть схему шнекового снегоуборщика на фото.

На следующем фото представлена схема уже двухступенчатого снегоуборщика. Здесь цифрой 1 обозначен шнек, а цифрой 2 – ротор с лопастями.

При самостоятельном изготовлении двухступенчатого шнекового снегоуборщика, понадобятся точные чертежи всех элементов конструкции. На фото предлагаем посмотреть схему, где показан вид сбоку.

Для изготовления ротора нужно найти барабан. Его можно сделать из старого газового баллона или другой цилиндрической емкости. Это будет корпус ротора. Далее, его соединяют с ковшом шнекового снегоуборщика там, где расположено сопло. Сам ротор представляет собой вал с подшипниками, на который надета крыльчатка с лопастями. Собрать его можно по предложенной схеме.

К мотоблоку двухступенчатая шнековая насадка крепится к прицепной скобе на раме. Привод делают с помощью ремней и шкивов.

Во время работы со снегоуборщиком, мотоблок движется на скорости от 2 до 4 км/ч. От скорости вращения шнека и крыльчатки ротора зависит дальность выброса снега.

На видео представлен полный цикл изготовления шнекового снегоуборщика:

Заниматься изготовлением шнекового снегоуборщика разумно, если ежегодно предстоит убирать большую территорию. Техника отличается простотой конструкции и практически не ломается. Надо только следить, чтобы в ковш не попал крупный камень или металлический предмет.

Шнек своими руками — как сделать и изготовить гибкий — изготовление

Примерно две с половиной тысячи лет назад древнегреческий математик, физик и инженер Архимед изобрел водоподъемную машину, которая впоследствии стала носить название Архимедов винт. Именно это изобретение и послужило прообразом современных винтовых конвейеров.

Шнеки, как их иначе называют, имеют обширное применение в промышленности и не только. Мясорубки, сверла, буровые инструменты, все это работает с помощью шнеков.

Ну а мы сегодня подробно поговорим о применении винтовых конвейеров в снегоуборщиках, рассмотрим причины неисправностей его ремней (о них читайте тут), узнаем, как своими руками произвести замену износившихся элементов машины. Подробнее о самостоятельном ремонте – тут.

Устройство применения ремней

В снегоуборочной технике применяется два вида ремней, они выполняют разную работу, но принципы одни и те же. В обоих случаях их задача – передать крутящий момент от ведущего вала к ведомому. Первый ремень передает момент силы на шнек, а второй распределяет его на колеса.

Из-за своей прочности и схожести с устройством цепей, на снегоуборщиках применяются зубчатые ремни. Они удобнее и легче обычных, хорошо передают крутящий момент, их проще закрепить в труднодоступных местах. Помимо прочего, ремни делятся еще на два типа:

Первый тип с большей вероятностью можно обнаружить на шнеке, он более упругий и долговечный, его сложнее деформировать. Второй же тип подходит для того, чтобы передавать высокие вращательные моменты в обоих направлениях, его чаще используют для колес.

Теперь понятно, что ремни – неотъемлемые элементы конструкции, работа без которых не представляется возможной. Именно по этой причине важно, чтобы они оставались целыми во время работы, ведь они являются одними из самых часто ломающихся деталей в устройстве снегоуборщика и очень быстро изнашиваются в самый неподходящий момент.

Если во время уборки снега Вы вдруг замечаете, что колеса или шнеки не откликаются во время попытки их задействовать, Вы можете быть уверенны, что вам придется заменять один или оба ремня.

Выполнить работу по замене можно самостоятельно, это сэкономит Вам некоторые средства, но для начала нужно понять, что именно послужило причиной выхода ремня из строя.

Причины неисправностей и ремонт

Невозможно как-либо уберечь ремень от изнашивания, в какой-то момент его все равно придется менять, однако есть некоторые советы по эксплуатации, которые помогут ремням «пожить» подольше:

Смазка деталей обязательна

Эти советы помогут вам оттянуть момент гибели ремней, и ваша машина непременно вас за это поблагодарит.

С помощью минитраторов можно убирать снег на садовом участке или в городе.

Минитратора российского производства очень популярны среди покупателей.

Инструкция по замене ремней

Когда ремень выходит из строя, следует воспользоваться данной инструкцией по его замене:

Как сделать шнек своими руками

Изготовление шнека производится в несколько последовательных этапов:

Сегодня Вы узнали немного больше об устройстве и применении, а также замене ремней снегоуборщика. Вместе с этим Вы научились делать шнеки своими руками, как оказалось, в этом нет ничего сложного, если составить план и подойти к процессу с головой.

Надеемся, данная статья также поможет вам немного сэкономить, берегите свою технику и себя.

Несмотря на разговоры о глобальном потеплении, снега меньше не становится, поэтому идея сделать снегоуборщик своими руками по-прежнему актуальна. К тому же, цены на снегоуборочные машины с текущим курсом валюты стали гораздо выше, а расчищать снег лопатой – занятие довольно утомительное.

Учитывая, что принцип работы снегоочистителя довольно прост (вращение от вала двигателя передается на шнек, а он лопастями измельчает снег и отбрасывает в сторону), многие умельцы приходят к мысли сделать снегоуборочную машину своими руками. Тем более, что по деньгам это может выйти дешевле, чем покупка заводской модели.

Мы тоже решили, почему бы и нет? Особенно, если вас есть необходимый инструмент и хорошие слесарные навыки. В данной статье мы рассмотрим идеи по самостоятельному изготовлению снегоуборочной техники.

С чего начать?

Приступая к работе над самодельным снегоуборщиком, в первую очередь, нужно определиться с силовым агрегатом для него. Мы выбрали три наиболее подходящих варианта: бензиновый двигатель от бензопилы, готовый вариант — мотоблок, и электрический двигатель.

Также следует учесть, что существует несколько типов снегоочистителей: шнековый, роторный или двухступенчатый.

Важный момент: количество оборотов двигателя не должно превышать 1500 об/мин. Для двухступенчатого снегоочистителя потребуется редуктор.

Ниже в статье описаны несколько вариантов конструкций самодельных снегоуборочных машин, которые должны помочь вам в создании своего чуда техники.

Снегоуборщик из бензопилы

Собирая самодельный снегоуборщик самостоятельно, практически все детали и запчасти вы можете снять со старой техники или приобрести в автомагазине. А в качестве привода взять движок от бензопилы. Главное — не делайте шнек очень большим, поскольку мощность бензопилы не слишком велика.

Чтобы сделать снегоуборщик из бензопилы своими руками, вам потребуется некоторый набор материалов и запчастей, а также инструменты.

Фото 1 — Самодельный снегоуборщик из бензопилы Дружба

Материалы и запчасти

Изготовить шнек для снегоуборщика своими руками довольно трудно, так как деталь имеет сложную конструкцию. Поэтому рассмотрим процесс отдельно.

Фото 2 — Самодельный шнек для снегоуборщика

Технология изготовления шнека

Если у вас есть мотоблок или садовый трактор, половина дела сделана: можно изготовить снегоуборщик в виде навесного оборудования.

Чтобы сделать снегоуборщик на мотоблок своими руками, следует выполнить несколько этапов работ. Вам следует:

Фото 3 — Самодельный снегоуборщик на мотоблок

Самодельный роторный снегоуборщик «Вьюга»

Проще всего сделать роторный снегоуборщик своими руками, руководствуясь поэтапным, детальным планом, описанным в журнале «Моделист-конструктор».

Самодельный роторный снегоуборщик Вьюга — рис. 1

Название этого снегоуборщика связано с его конструктивной схожестью с профессиональной моделью «Вьюга».

Вес получившейся конструкции не превышает 12 кг. Дальность отброса снега — около 8 метров.

Самодельный электрический снегоуборщик – особенности конструирования

Если вы решили сделать электрический снегоуборщик своими руками, то следует учесть ряд важных деталей, чтобы все получилось.

Таким образом, при наличии времени, необходимых навыков и инструмента, вы можете сделать снегоуборочную машину того или иного типа своими руками. Тем более, что в сети полно примеров конструкций и схем.

Если же у вас нет ни времени, ни желания, то вы можете купить снегоуборщик в нашем интернет-магазине.

Зимний период – время обильных снегопадов и проблем, связанных с уборкой снега. Своевременная расчистка территории гарантирует отсутствие ледяной корки без применения опасной для окружающей среды песчано-соляной смеси.

Если требуется расчистить небольшую площадку перед домом, то для этих целей подойдет и обыкновенная снегоуборочная лопата.

Но, в том случае, когда глубокие сугробы затрудняют передвижение по гораздо большей территории, блокируя проезд транспорта и свободное перемещение пешеходов, понадобится помощь спецтехники. Коммунальные службы получают специальные самоходные снегоуборщики, позволяющие в считанные часы избавиться от последствий снегопада.

Для владельцев загородных коттеджей, фермеров или дачников, необходимости в приобретении заводских моделей нет. Изготовить спецтехнику нужных характеристик, такую, как шнековый снегоуборщик, можно собственными руками.

Принцип работы

Шнековые и шнеко-роторные снегоуборщики отличаются друг от друга рядом особенностей рабочих систем. Шнеко-роторные машины убирают снег с помощью специального колеса с лопастями. Как правило, эти агрегаты выпускаются самоходными, оснащенными специальным приводом на колеса.

Используется такая спецтехника, укомплектованная сравнительно мощными двигателями, на больших площадях, значительно облегчая работу оператора и сокращая время выполнения задач. Для небольших территорий больше подходят устройства с мощностью двигателя не превышающей 5 лошадиных сил.

В основном это несамоходные агрегаты, отлично справляющиеся со своей задачей уборки свежего и не утрамбованного снега на дачных участках, дорожках загородных домов, дворах и аллеях медицинских учреждений.

Шнековый снегоочиститель во время работы захватывает порцию снега ковшом, изготовленным из металла или пластика. Вращающийся шнек перемалывает снег, который затем отправляется в выпускной желоб. Выпускной желоб предназначен для выброса снега в необходимом направлении.

Дополнительно на выходе, в зависимости от модели, устанавливаются крыльчатки или специальные колеса с лопатками. С их помощью дальность выброса снега увеличивается в несколько раз.

Еще одной важной характеристикой является наличие привода на колеса. У несамоходных моделей привод на колеса отсутствует, и перемещение агрегата осуществляется вручную. Помощь оператору оказывает только шнек, оснащенный резиновыми элементами. А о том, как собрать самоходный снегоуборщик своими руками мы расскажем тут.

Подобные элементы не только аккуратно обращаются с очищаемой поверхностью, но и помогают продвигать машину вперед, подтягивая ее после контакта с покрытием.

Минус таких агрегатов заключаются в небольшой дальности выброса, не превышающей пяти метров, неспособности справляться с лежалым снегом и ледяной коркой, проблемах во время уборки на неровных участках. В остальном – список плюсов:

Как видите несмотря на внушающее количество достоинств, у устройства довольно много недостатков и если вы взглянув на них, решили, что лучше приобрести полноценный агрегат, то советуем рассмотреть в качестве потенциальной покупки- снегоуборщик Forte qi jy 50, ведь у него довольно приемлемая цена.

Необходимые материалы

Компактный самодельный шнековый снегоуборщик позволяет не только получить агрегат с улучшенными характеристиками, но и значительно сэкономить на покупке заводской спецтехники. Для изготовления машины подойдут материалы, которым сложно найти применение.

Начать следует с выбора силового агрегата. Его покупают или заменяют готовым устройством. К примеру, старый мотоблок может стать отличным силовым агрегатом для самодельного снегоуборщика. И если в вашем гараже вдруг обнаружился старый мотоблок Нева, то жмите сюда и узнаете как из него сделать снегоуборщик. А о том, каким будет двигатель – дело вкуса и возможностей.

Электрический агрегат производит меньше шума и более экономный, чем бензиновый. Главное, чтобы количество оборотов составляло около 1500 об/мин.

Затем предстоит заняться каркасом и корпусом шнека.

Для этих целей понадобится:

Чтобы сделать шнековый снегоуборщик своими руками, следует подготовить чертежи, выше перечисленные материалы, и подробную инструкцию. Если чертежи слишком сложны для вас и вы хотите собрать более облегченный вариант, то обратите внимание ручные механические снегоуборщики.

Пошаговая инструкция

1. Сборка самодельного снегоуборщика начинается с изготовления рамы. Она выполняется из труб небольшого диаметра, либо уголков. Средние размеры – 50х70 сантиметров, однако стоит учитывать габариты силового агрегата и параметры ковша, обычно составляющие 50х30 сантиметров.

2. Следующий этап – изготовление шнека. В список материалов, необходимых для этого, входят:

Подробная инструкция как сделать шнек для снегоуборщика своими руками выглядит следующим образом:

Схема изготовления 2

Схема изготовления 3

Основа будущего шнека – вал, представляющий собой трубу ¾. В центре вала располагается лопатка или металлическая пластина. Устанавливают ее либо через сквозной пропил, либо приварив к валу.

Функционирует лопатка следующим образом: во время работы снегоуборщика, при осуществлении вращения, лопаткой выбрасывается снег, который направляется шнеком к центру. Кроме того, к этой лопатке или пластине крепятся концы шнека.

Мини бензопила для туристов– уникальное устройство, которое поможет преодолеть препятствия в виде деревьев на пути.

Двигатель для газонокосилки Briggs Stratton не продаётся на рынке сельскохозяйственного оборудования. Его необходимо заказывать непосредственно у производителя. Хотите знать почему? Жмите сюда //machinspec.com/kommunalnaya/kosilka/briggs-stratton.html.

Всю информацию о технических характеристиках самосвала ЗИЛ 130 вы найдёте в этой статье.

Подача снега к пластине происходит с помощью двухзаходного шнека. Самостоятельно его проще изготовить из транспортерной ленты. Для этого вырезаются с помощью лобзика, а у некоторых мастеров срабатывает способ применения двух шурупов в дощечке, четыре кольца.

Далее кольца прикрепляются к специальным пластинкам.

Если вместо транспортерной ленты решено использовать сталь, то здесь существует всего два варианта. Первый – изготовление колец для шнека в заводских условиях. Придется доплатить, но ради качества можно потратиться.

Либо используется второй вариант. Полоса металла выгибается специальным ключом, а затем приваривается к валу. Если выбор материала остановился на стали, то для получения баланса необходимо готовое посадочное место, болгарка и сам шнек.

Установленную деталь прокручивают до тех пор, пока количество снятого с помощью болгарки металла не будет достаточным для получения приемлемого баланса. Пройдя по этой ссылке вы сможете узнать о возможности сборки снегоуборщика из болгарки своими руками.

3. Сборка начинается со сварки металлических уголков. Далее средняя и торцевая часть рамы, располагающиеся поперек, дополняются металлическими профилями. Когда основа для съемной платформы подготовлена, изготавливается рукоятка.

Вырезается она из ½ дюймовой трубы и закрепляется с помощью болтов М8. Таким образом, формируется сама быстросъемная платформа, на которой будет располагаться двигатель. Далее необходимо изготовить и установить:

Возможно вы уже заметили, что прежде чем собрать устройство своими руками придётся немало повозиться и если вы уже передумали, то можете приобрести снегоуборщик CMI 163, который обладает сравнительно невысокой ценой.

Особенности комплектации самодельного агрегата

Эффективность работы изготовленного своими руками шнекового снегоочистителя, зависит от особенностей его комплектации:

Полезные советы и предупреждения

При наличии необходимых условий и определенных умений, сделать своими руками шнековый снегоочиститель не сложно, при условии соблюдения некоторых правил и рекомендаций, касающихся самого процесса изготовления и последующей эксплуатации:

Воспользовавшись подробными инструкциями и рекомендациями, вполне можно сделать собственными руками отличный снегоуборщик. Причем другого такого не будет ни у кого, и это становится ясно уже на первых этапах работы над агрегатом. Сколько займет времени сама работа, также зависит от мастера.

Зато, в конечном итоге, получится отличное устройство, и останется приличная сумма, сэкономленная на покупке готовой машины.Если же вы не располагаете лишним временем, то в данной статье мы расскажем о снегоуборщике Патриот от отечественного производителя, который прослужит вам долгие годы.

Самодельный снегоуборщик из бензопилы, триммера или мотокультиватора

Уборка снега с помощью лопаты – достаточно трудоемкий процесс. Для его облегчения на помощь может прийти самодельный снегоуборщик. Изготовив его, вы не только освободите себя от тяжелой работы по расчистке снега, но и сэкономите немалые средства, не тратясь на дорогостоящие модели агрегатов в заводском исполнении.

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

Выбираем тип двигателя

Перед тем, как сделать ручной снегоочиститель, необходимо понять, какой тип двигателя лучше выбрать — электрический или бензиновый.

Электродвигатель

Электрические агрегаты отличаются бесшумной работой и очень просты в обслуживании. Также они не требуют никаких расходных материалов. Единственное неудобство электрических аппаратов – это постоянно мешающий передвижению электрический кабель. Конечно же, можно использовать двигатель, работающий от аккумуляторных батарей, но время работы такого уборщика будет ограничено уровнем заряда АКБ. Поэтому, если вы собираетесь сделать электрический снегоуборщик, знайте, что работать он сможет только в пределах двора, то есть дальность передвижения агрегата будет ограничена длиной кабеля питания.

Бензиновый ДВС

Бензиновые уборщики снега – это мощные и довольно шумные агрегаты. Они справляются с толстыми снежными покровами, в том числе и обледенелыми. Бензиновые аппараты имеют преимущество перед электрическими, не только по мощности, но и по мобильности, поскольку не зависят от электрической сети. Благодаря этому агрегаты можно использовать для уборки снежных заносов на больших площадях, например, возле дворов частного сектора, во дворах многоэтажек, на тротуарах, на отдельных участках дороги и т.д. Но несмотря на перечисленные достоинства бензиновых аппаратов, у них есть и недостатки:

Ориентируясь на вышесказанное, можно понять, что если вам нужно очистить от заносов двор дачи или небольшого частного владения, то лучше остановиться на изготовлении электрического снегоуборщика. Если предполагается регулярно очищать от снега большие площади, то бензиновый привод справится с этой задачей лучше электрического.

Варианты двигателей от других агрегатов

Чтобы сделать снегоуборщик своими руками, потребуется подобрать двигатель, который будет вращать либо шнек, либо ротор агрегата. Если вы собираетесь сделать аппарат с электродвигателем, то в качестве составляющей привода подойдет любой электромотор асинхронного типа мощностью не менее 2 кВт и частотой вращения от 1500 до 3000 об/мин. Если взять двигатель с меньшей мощностью, то он не справится с толстыми пластами снега и будет все время останавливаться. В таком случае уборка заносов лопатой будет намного эффективнее.

В качестве компонента привода некоторые умельцы используют двигатели от электрических триммеров и цепных пил. Нередко можно встретить самодельные снегоочистители, сделанные из газонокосилки. Но мощности данных агрегатов хватает только для уборки свежевыпавшего и рыхлого снега.

Более мощным вариантом движущей части привода для снегомёта является двигатель внутреннего сгорания (ДВС). Его можно взять из бензопилы или бензинового триммера. Также агрегат для уборки снега можно сделать из мотокультиватора или мотоблока.

Самостоятельное изготовление шнека

Шнек для снегоуборщика – это основная подвижная часть агрегата, изготовление которой не вызывает затруднений. Лучше всего для изготовления шнека использовать резиновую ленту от транспортера толщиной 10 мм и длиной 1,5 м. Из резиновой полосы необходимо вырезать кольца в количестве 4 штук с диаметром 28 см. Детали легко вырезаются с помощью электрического лобзика.

Совет! Чтобы вырезать кольца из ленты, можно обойтись и без лобзика. Вкрутите в небольшую дощечку 2 острых шурупа и используйте данное приспособление как циркуль. После нескольких полных оборотов резака кольцо будет вырезано.

Ниже приведены чертежи всех деталей шнека.

В качестве вала берется металлическая труба диаметром 27 мм. К ее концам закрепляются переходники, на которые устанавливаются подшипники. В центральной части трубы делается пропил длиной 120 мм, в который будет установлена центральная пластина, предназначенная для отбрасывания снега. Также на трубу одеваются и привариваются 4 пластины. К ним и к центральной пластине будут крепиться резиновые кольца. Как это делается, хорошо видно на следующем фото.

Для изготовления шнека можно применять и металлическую полосу. Но предпочтительнее использовать резину, поскольку она не царапает тротуарную плитку и не повреждается при соприкосновении с твердым препятствием, например, с бордюром или забором.

Изготовление ковша для шнека

Самому сделать ковш, который будет служить корпусом для установки шнека, также несложно. Для этой цели обычно используют кровельное железо. На чертеже, приведенном ниже, указаны размеры ковша.

Для боковин ковша можно использовать фанеру или отрезок плиты OSB толщиной 10 мм. Последний вариант больше подходит для этой цели, поскольку он более влагостойкий, чем фанера. На боковинах корпуса устанавливаются подшипники (можно 205-е, закрытые), а уже в них вставляется вал шнека. Подшипники необходимо закрыть стаканами.

Важно! При сборке снегоуборочного узла необходимо сделать небольшой зазор, около 2 мм, между ковшом и шнеком, чтобы последний не касался корпуса.

Для отвода снега из ковша, в его верхней части прорезается отверстие. В качестве отводящего желоба можно использовать канализационную пластиковую трубу с диаметром 150 мм или другого. Главное, чтобы диаметр желоба превышал ширину откидывающей лопатки шнека.

Чтобы направлять выбрасываемый лопаткой снег в сторону, на трубу можно одеть пластиковый отвод.

Ковш со шнеком устанавливается на предварительно сделанную из металлических уголков (50 х 50 мм) раму (см. чертеж выше). Для закрепления на ней двигателя используются уголки 25 х 25 мм.

Совет! Если к раме прикрепить немного выгнутые салазки, как показано на следующих рисунках, то работать снегомётом становится намного удобней, поскольку появляется возможность наклонять механизм для лучшего захвата снега.

Но данный агрегат можно еще немного усовершенствовать. Доработка снегоуборщика заключается в добавлении к задней части салазок небольших колес. В таком случае снегоочиститель будет удобнее оттягивать назад и транспортировать.

Сборка шнекового снегоочистителя

Снегометы, в основе которых используется шнек, являются самыми мощными и способными справляться даже с обледенелым снегом. К тому же шнек чаще всего используется в самоходных снегоуборочных машинах.

На базе бензопилы

Изготавливается данная снегоуборочная машина своими руками достаточно просто. Поскольку она будет работать от двигателя бензопилы, то потребуется несколько дополнительных деталей для цепного привода. Для этих целей можно использовать переднюю и заднюю звездочки от мотоцикла, а также цепь от него.

Как изготавливается рама и шнек, было описано выше. К раме приделывается длинная рукоятка. На вал шнека с правой стороны устанавливается большая звездочка от мотоцикла, а на вал двигателя бензопилы – маленькая. Далее, бензопила устанавливается на раме, после чего на звездочки одевается и натягивается цепь. Для управления двигателем тросик газа выводится на рукоятку, прикрепленную к раме.

Ниже приведены чертежи самоделки на шасси, где в качестве основной части привода применяется бензопила.

На базе триммера

Чтобы изготовить шнековый снегоуборщик из электрического триммера или из бензокосы, потребуется установка редуктора: он будет служить для передачи вращательного движения от вала триммера на вал шнека.

Но здесь есть один нюанс. Редуктор для данного типа агрегатов стоит достаточно дорого, и покупать его для изготовления приставки к триммеру нецелесообразно. Поэтому на базе последнего изготавливают снегоуборочники роторного типа, о которых будет говориться далее.

На базе мотокультиватора (мотоблока)

Самым простым дополнением к мотоблоку является отвал для снега.

Самодельная снегоуборочная насадка (лопата) на мотоблок прикручивается к раме агрегата, после чего он превращается в небольшой бульдозер.

Совет! Вместо отвала к передней части рамы мотоблока или мотокультиватора можно прикрепить шнек, в результате чего вы получите снегоуборочную самоходную машину. Данная приставка для мотоблока в случае ненадобности легко отсоединяется от основного агрегата.

Ниже приведена схема, на которой хорошо видна конструкция снегоуборщика на базе культиватора.

Схема расшифровывается следующим образом.

Самоходный снегоуборщик значительно облегчает уборку снега, особенно на больших территориях, где использование аппарата на лыжах, толкаемого оператором, требует больших затрат физических сил последнего.

Изготовление ротора

Чтобы изготовить роторный снегоуборщик, можно использовать чертежи, приведенные ниже.

Материалом для изготовления ротора и его лопаток служит листовая сталь толщиной 2 мм. Корпус ротора изготавливается из кровельного железа или из более тонкой, чем 2 мм, листовой стали. Все размеры деталей указаны на чертеже.

Передача вращения от двигателя на вал ротора может осуществляться с помощью ремня или цепи. Также к валу ротора можно подсоединить вал редуктора электрического триммера или бензокосы. Благо, данные агрегаты уже имеют угловой редуктор. Вся конструкция устанавливается на раму с шасси. В результате вы получите легкий ручной снегоуборщик на колесах.

Следует помнить, что электрический снегоуборщик на базе триммера не следует подвергать большим нагрузкам, поскольку его редуктор может выйти из строя. Эта же рекомендация относится и к бензокосе, если вы решите собрать на ее базе снегомет.

Более простую конструкцию агрегата, установленного на раме с полозьями, можно собрать по схеме из старого журнала.

Благодаря приведенным выше чертежам, сборка снегоуборочника не может вызвать затруднений у любого домашнего мастера.

Нередко возникают ситуации, когда требуется убирать снег в темное время суток: в таком случае фара для снегоуборщика станет полезным дополнением. Если установить фару на электро снегоуборщик достаточно просто, то с агрегатами, работающими от ДВС, дела обстоят сложнее: требуется подключение к электрической схеме аппарата с использованием специальных реле и электронных плат. Но все же выход из данной ситуации есть. Можно приобрести обычный диодный фонарь и прикрутить его к агрегату.
