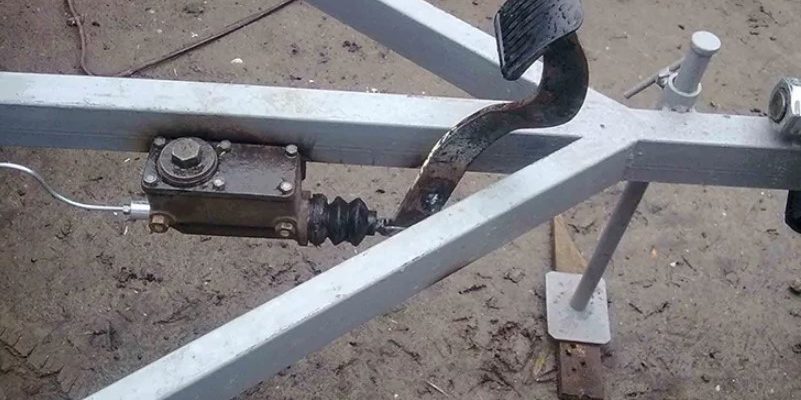

Как сделать тормоза на прицеп для мотоблока своими руками

Статья обновлена 15.09.2019

Наличие прицепа позволяет значительно расширить функциональные возможности мотоблока, а также снизить расходы на транспортировку различных грузов. Если изготовить тормоза на мотоблок своими руками, можно существенно упростить управление прицепом, а также сделать его использование значительно безопаснее.

Мотоблок имеет простую, но эффективную конструкцию, позволяющую выполнять самостоятельно многие виды земляных работ. При небольшом участке агрегат станет незаменимым помощником. Многие владельцы дополнительно покупают или создают прицеп, чтобы можно было использовать мотоблок и для перевозки грузов. Если собирать его самостоятельно, из подручных материалов, важно разобраться, как сделать тормоза на прицеп к мотоблоку своими руками, чтобы останавливаться плавно при включенном моторе.

С чего начать

Конструкция мотоблока состоит из нескольких взаимосвязанных деталей: двигатель, ходовая часть, трансмиссия и управление. Часть трансмиссии — сцепление, передающее крутящий момент с вала двигателя на редуктор. Оно также обеспечивает разъединение между мотором и редуктором при переключении передач.

Таким образом ход сбавляется плавно. Задействовав тормоза, легко остановиться с включенным мотором.

Тормозная система увеличивает безопасность использования мототехники при передвижении, позволяя останавливаться при необходимости, буквально одним движением.

Как выглядит тормоз со стороны.

Правильным вариантом будет установить аналогичные детали со старого мотоцикла. Или взять стояночный автомобильный тормоз, чтобы останавливаться даже на склонах и длительное время стоять.

Однако, второй способ куда сложнее. Само торможение осуществляется смещением рычага, что натягивает трос. Чтобы поехать дальше, следует вернуть рычаг в изначальное положение.

Пример действий тормозов

Правильное проектирование

Несложно сделать тормоза на прицеп к мотоблоку своими руками, взяв детали с автомобиля или мотоцикла.

Стояночные лучше, они позволяют останавливать нагруженную тележку. Ленточные малоэффективны.

Для наглядности стоить начертить подробный чертеж всей конструкции, вид снизу.

Например, можно использовать такой чертеж

Желательно при формировании чертежа обозначить все детали номерами, указав реальные размеры каждой.

У покупных мотоблоков чертеж есть в инструкции, если механизм самоделка, несложно нарисовать самому. Заодно наметить расположение и особенности строения тормозной системы.

Она должна контактировать непосредственно с колесами, блокируя их при активации, работать бесшумно и точно.

Важность деталей

В схеме необходимо обозначить:

Это поможет наглядно представить фронт работ и послужит инструкцией.

Отмерить каждую деталь, правильные расчеты помогут создать единый механизм, в котором все части без проблем состыкуются. «На глаз» действовать нельзя.

Основные детали телеги

Чтобы собрать самостоятельно тележку для своего мотоблока, необходимо соотносить размеры:

Сборка рамы для прицепа к мотоблоку

Правильным вариантом будет использовать прямоугольные трубы (60×30 мм), для траверса — квадратный стальной профиль (25×25 мм).

Детали конструкции между собой сварить и укрепить специальными поперечниками, оставляя выступы небольшие над лонжеронами.

Что понадобится еще:

На стойки лицевые приварить с обеих сторон профиль продольного типа и верхнюю обвязку с поперечным сечением (25 мм). Большинство материалов для тележки найдутся в гараже любого умельца.

Лучше подбирать детали прочные, не подверженные воздействию влаги и способные выдерживать большую нагрузку.

Чертеж рамы прицепа

Изготовление рамы показано наглядно. Основным материалом служат трубы — круглой и прямоугольной формы. Их соединяют сваркой.

Кузов можно собрать из досок 2 см толщиной. Борта соединить наглухо.

Установка оси

Под рамой следует прикрепить ось, что будет служить шасси.

Надо устанавливать так, чтобы колеса потом не выпирали из краев тележки.

К готовым осям крепятся колеса и собирается кузов из досок или металлических листов.

На схеме указана вся конструкция с описанием деталей

Сцепка и сиденье

Сцепку также можно выполнить самостоятельно, действуя пошагово по инструкции. Взяв кусок металла нужных размеров, проделать отверстие, диаметр которого должен свободно вмещать консоль.

Понадобятся несколько подшипников, их наружной стороной следует установить внутрь сцепки, а во внутреннюю плоскость завести консоль без люфта.

Сиденье установить впереди прицепа, закрепив его сваркой на оси.

Сиденье проще купить готовое или взять с неработающей сельхоз техники

Тормозная система

Тормоза устанавливаются на готовый прицеп как дополнительный элемент. Следует продумать весь механизм работы, включая ручное управление с места водителя. Учесть функцию экстренной остановки при большой скорости и загруженности прицепа.

Схема поворотного узла

Тормозная система прицепа

Прежде чем выяснить, как сделать тормоза на мотоблок, целесообразно более подробно ознакомиться с подобными элементами. Они представляются необходимыми для любого мотоблока с прицепом, поскольку позволяют быстро остановить движущийся агрегат даже при наличии внушительного груза.

Это позволяет сделать его перевозку безопаснее, что особенно важно при поездках по неровному рельефу с обилием склонов. Для изготовления подобных элементов настоятельно рекомендуется воспользоваться готовыми деталями от различной авто- и мототехники, что позволит значительно упростить задачу. При этом тормозные системы бывают разных типов и далеко не все из них подходят для эксплуатации в конструкции мотоблока.

Не подойдут для решения подобной задачи и тормоза ленточного типа, что обусловлено их небольшой мощностью, а также быстрым износом.

Для безопасности прицеп должен быть оборудован тормозами

Самым простым и эффективным вариантом, который следует использовать в качестве основы для самодельных тормозов, являются аналогичные детали от старого мотоцикла. Подобные запчасти легко найти, они отличаются доступной стоимостью, что позволяет сделать тормоза на мотоблок без лишних затрат.

При желании можно использовать стояночный тормоз от автомобиля, что позволит без труда останавливаться на склонах даже на длительное время. Однако, процесс демонтажа и последующей установки подобного типа тормоза значительно сложнее, а стоимость выше, что делает данный вариант менее популярным.

Управление системой крайне простое, поскольку идентична стандартным аналогам, применяемым в других разновидностях техники. Торможение осуществляется при смещении рычага, которое приводит к натяжению троса, а для дальнейшего движения потребуется повернуть рычаг в обратное положение.

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.

Тормоза необходимо устанавливать на каждое колесо

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу. Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции.

Самодельные тормоза на прицеп мотоблока

Для сборки и установки правильной тормозной системы на свой мотоблок понадобится:

Диски следует заказывать у специалиста, так как самому равномерно проточить их сложно.

Чертеж устройства тормозов, принцип действия

Наглядная схема помогает разобраться с порядком и местоположением деталей конструкции, а также понять ее функциональность.

Тормоза работают просто: водитель нажимает ручник (рычаг) или педаль. Действие по тросам передается специальному механизму под тележкой на оси, где располагаются колеса.

Далее колеса останавливаются под давлением тормозных механизмов. Их может быть 3 — один передний, связан с рычагом, а два задних — с колесами. Уравнитель обеспечивает взаимодействие.

Пример системы, нарисованной отдельно от мотоблока

Здесь имеется регулировочная гайка, с ней легко корректировать длину привода. Тросики при необходимости легко заменить.

Порядок работы по установке тормозов своими руками

Подробный мастер-класс по сборке тормозной системы после получения заказанных дисков:

Как это выглядит

Отсутствующие детали можно приобрести или изготовить самому по точным выкройкам. Готовые тормоза способны эффективно останавливать мотоблок даже на быстрой скорости.

Для сельского хозяйства мотоблок с тележкой — прицепом незаменимый помощник. Его несложно сделать самому, используя различные материалы или приобрести готовым. Главное установить тормоза для безопасной езды.

Схема готова, теперь надо собрать необходимые материалы и набор инструментов для работы. Основой будущей тормозной системы могут служить детали от мотоцикла:

Если подойдут к мотоблоку по размерам. Мастеру пригодятся стандартные инструменты и сварочный аппарат, с которым детали конструкции будут соединены прочно.

Взять готовым или изготовить отдельно специальный механизм — ручник.

Заключение

При наличии необходимых материалов и инструментов можно оснастить прицепное устройство для мотоблока собственной тормозной системой. Это позволит сделать использование агрегата более удобным и безопасным, что особенно важно при транспортировке внушительных объемов груза.
