Картофелекопалка для мотоблока своими руками размеры чертеж фото

При вырывании картофеля мотоблоком оптимально использовать картофелекопалку с грохотом. Она складывает все клубни сверху, поэтому при их сборе не нужно копаться в грунте руками. Сделать очень простую копалку с грохотом можно самостоятельно.

Предлагаемая картофелекопалка в отличие от первоначального варианта выполнена с регулируемым углом атаки лемеха и короткими прутками. В результате она может работать по любому грунту и оказывать меньшее сопротивление. Поэтому мотоблок может работать без грунтозацепов и утяжелителей. Сделать новый вариант картофелекопалки под силу любому взрослому человеку с навыками обращения с металлом.

Если при использовании обычной картофелекопалки на ней собираются корни сорняков и остатки ботвы, от чего мотоблок периодически нужно останавливать для чистки, можно переделать ее на две стойки, и проблема полностью уйдет. С модернизированной копалкой работать станет в разы легче и быстрей. Такая оснастка подойдет только в том случае, если картофель располагается в гребне ряда, и не углубляется в плотные нижние слои грунта.

Процесс изготовления надежной картофелекопалки на основе культиваторной лапы

На конце стойки культиваторной лапы сверлим отверстие диаметром 1,2 см и с помощью болта и гайки крепим по сторонам стойки 2 пластины с отверстиями. Между узкими краями пластин размещаем одну из проушин талрепа М16 и также закрепляем болтом с гайкой.

К нижней части стойки прижимаем скошенный край сварной полевой доски из двух квадратных прутков 2×2 см и привариваем их друг к другу. К краям выреза с другого конца полевой доски привариваем две толстые шайбы с обточкой под прямой угол. Между шайбами устанавливаем нижнюю проушину талрепа и закрепляем болтом и гайкой.

Привариваем по горизонтали с каждой стороны стойки культиваторной лапы по 4 круглых прутка. Причем изогнутые прутки привариваются первыми, и они составляют нижний ряд. Расстояние между прутками по вертикали – 4 см.

Расстояние между основаниями верхних прутков до земли – 12 см, а от концов – 17 см. Поперечное расстояние между концами верхних прутков – 23 см. Высота самой лапы – 50 см.

Между горизонтальными пластинами с широкого их края привариваем вертикально пластину 12×5×1 см с отверстием в центре. С ее помощью картофелекопалка будет подсоединяться к сцепному устройству мотоблока или мотокультиватора.

Такая конструкция картофелекопалки с регулируемым углом атаки лапы в зависимости от свойств грунта и короткими прутками, предназначенными не для просеивания земли, а для ее расталкивания, обеспечивает малое сопротивление и, поэтому на мотоблок нет необходимости устанавливать грунтозацепы или утяжелители.

Сегодня появляется все большее количество людей, которые возвращаются к ведению личного подсобного хозяйства. Причин много: плохая экология, недоверие производителям, желание отведать плоды собственных трудов, высокая экологичность выращенных культур. Если грядки маленькие, то работать с ним не сложно. Но как собрать урожай с большого поля картошки? Многие выходят из положения с помощью специальных мотоблоков с функцией копания картофеля. Правда, стоит такое удовольствие недешево. Вручную выкапывать урожай в таких масштабах тяжеловато. Но нашлись умельцы, которые разработали свою схему сборки картофелекопалки из подручных материалов. Главное – иметь в хозяйстве универсальный мотоблок, который и станет движущей силой изобретения. Устройство для извлечения картофеля из почвы или картофелекопатель — это специальное навесное оборудование, которое прикрепляется к мотоблоку или небольшому трактору. Оно позволяет легко выкапывать клубни, извлекая их на поверхность. После остается пройти вдоль грядок и собрать урожай.

Производители предлагают достаточно большой выбор картофелекопалок на мотоблок — от дорогих промышленных до дешевых и не очень качественных китайских. Но можно сделать картофелекопалку для мотоблока своими руками. Перед этим надо определиться, какой тип лучше всего подойдет.

Общие требования к картофелекопалке

Принцип действия устройства довольно прост — извлечение земляного кома вместе с корнеплодами. Картофель либо остается на поверхности, либо собирается в специальную емкость.

Оптимальная толщина металла

Этот параметр напрямую зависит от той нагрузки, которую предположительно будет испытывать агрегат. Конструкция создается из листовой стали. Чрезвычайно важна ее толщина, минимально допустимое значение — 8 мм.

Колеса для копалки

Для более комфортного перемещения конструкция предусматривает колеса. Если делать копалку дома, то пригодятся колеса от старой тачки. Идеально, если они будут крепиться на оси и иметь толстые шины. Если предполагается использовать копалку на твердом грунте, лучше поставить металлические колеса.

Здесь есть два варианта. Первый — использовать сварку. Его несомненное достоинство — прочность конструкции. Второй — соединить детали с помощью болтов и гаек. Преимущество этого метода — в удобной сборке и разборке устройства.

Для мотоблока или минитрактора используются однорядные картофелекопалки. Также существуют двухрядные, но они подходят для работы на тяговом тракторе с большой мощностью. Разница таких картофелекопалок представлена на фото ниже.

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

https://youtube.com/watch?v=cs3pMO4WYjc%3Ffeature%3Doembed

Встречаются такие виды копалок:

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Задумываясь о покупке или создании копалки, важно принять во внимание почву, которая будет обрабатываться. Чем она легче, тем проще должна быть конструкция.

https://youtube.com/watch?v=7vINz5-Bdeg%3Ffeature%3Doembed

Какую картофелекопалку проще изготовить

Даже начинающий справится с изготовлением веерной копалки. В качестве деталей можно приспособить даже сломанный садовый инвентарь. Лемех легко делается из ненужной лопаты, а в качестве прутьев используются зубья от старых вил. Затем присоединить готовый агрегат к мотоблоку или минитрактору. Такая копалка может пригодиться на рыхлой сухой почве.

Самостоятельное изготовление разных видов картофелекопалок

Подготовка заключается в приготовлении инструментов, которые могут понадобиться:

А теперь разберем пошагово схемы изготовления разных картофелекопалок, о которых мы говорили выше.

Веерная или стрельчатая картофелекопалка своими руками

Это самая простая модель. Ее легко соорудит практически любой огородник, хорошо представляющий себе принцип действия устройства. Создание этой копалки не потребует много времени, денег и специальных навыков.

Материалы для самодельной веерной картофелекопалки:

Основу приспособления делают из швеллера, на котором устанавливается прицепное устройство и соха. К лемеху привариваются металлические прутья, главной задачей которых является отделение корнеплодов от грунта.

Конструкция имеет некоторые недостатки:

Лучше всего это приспособление использовать для сбора урожая картофеля на небольших участках в южной части страны.

Вибрационная или грохотная картофелекопалка своими руками

Чертеж вибрационной картофелекопалки

Для изготовления устройства понадобятся запчасти:

Основная часть копалки — рама. На основу делается монтаж подвесной системы, монтируются тяги и колеса.

Второй вариант вибрационной или грохотной картофелекопалки своими руками

Далее мы разберем, как сделать своими руками такой вариант вибрационной картофлекопалки:

Ниже представлен подробный чертеж картофелекопалки.

Чертеж грохотной картофелекопалки с размерами

Для ее изготовления вам понадобится:

Из металлического профиля с помощью паяльника делается двойная рамка (460 на 460 мм, высота 60 мм). С одной стороны к ней крепятся опоры-стойки (440 мм, 25-й профиль), с другой – швеллер. К стойкам приваривается ось с колесами от Вагнера. К двум оставшимся сторонам привариваются металлические планки, на которых будет держаться лемех. Он делается их металла (тройки) и будет поднимать пласт почвы. Для этого металлический материал складывается по нужным размерам (ширина 390 мм, высота – 280 мм, ширина 140 мм, к низу сужается), места сгиба для надежности нужно проварить. С помощью сайлентблоков он крепится к планкам. От оси основного вращения до тяги – 60 мм. Сам лемех необходимо дополнить прутьями из проволоки восьмерки. Чтобы конструкция была более надежной, по всему периметру приваривается металлическая лента из металла тройки, к ней и будут крепиться прутья длиной 350 мм. С обратной стороны нужно приклепать режущую кромку из прочной стали и хорошо ее заточить. После этого к лемеху привариваются тяги регулирования (на высоте 250 мм), которые будут соединять его с эксцентриком (кронштейн привода 300 мм, тяга привода 230 мм, эксцентрик 25 мм.). Дальше можно производить покраску. В целях безопасности все движущиеся части нужно покрасить в красный цвет.

Принцип действия такой картофелекопалки. Начнем описывать его сверху, от мотора. От двигателя идет привод на шкив через устройство ременной передачи, выполненной из подшипника, дальше он передается на эксцентрик, который через рулевую тягу приводит в действие конструкцию на шаровых опорах. Она закреплена через тяги и соединена с лемехом. Лемех приходит в движение и начинает совершать обратно-поступательные движения. Они направлены для снятия урожая и просеивание плодов.

Посмотреть весь процесс создания можно на канале у Ю.Лескова:

https://youtube.com/watch?v=0ve2_Rdca90%3Ffeature%3Doembed

https://youtube.com/watch?v=CgXBy9lcvDI%3Ffeature%3Doembed

https://youtube.com/watch?v=8rRAWRmtZHQ%3Ffeature%3Doembed

https://youtube.com/watch?v=qNdSL7o16-c%3Ffeature%3Doembed

Транспортерная картофелекопалка своими руками

Речь идет о той части агрегата, по которой движется грунт с картофелинами. В процессе движения земля отбивается от клубней и проваливается вниз, а огороднику останется лишь собрать очищенный от грязи урожай. Можно упростить задачу, если направить поток картофелин в приемный бункер.

Транспортер можно сделать из металлических прутьев. Подойдет нарезанная на куски арматура. Прутья устанавливаются в цепь или подвижный обод параллельно друг другу. Движение на конвейер передает от мини-трактора редуктор, задействуя цепную или зубчатую передачу.

https://youtube.com/watch?v=GCruSj0wc7Q%3Ffeature%3Doembed

Порядок изготовления конвейерной копалки:

Важно обратить внимание на надежность узлов, так как устройство будет применяться в условиях грязи и пыли.

Картофелекопалка барабанного типа своими руками

Изготовление такого агрегата потребует особой точности и определенных навыков. Барабан делается из металлических прутьев, затем через цепную или зубчатую передачу соединяется с редуктором и валом отбора мощности. Для этого используется сцепка прямым приводом. Крепление лемеха должно быть шарнирным.

После этого устройство приваривается к дискам и крепится на двух осях. Барабан размещается на согнутых дисках, в качестве которых вполне можно пользоваться ободами велосипедных колес.

Вал вращается и заставляет двигаться барабан, в который попадает грунт с клубнями. В результате вращения земля высыпается, а клубни сдвигаются к краю и падают на землю.

Картофелекопалки можно устанавливать не только на мотоблок, но и на культиватор и лебедку (мотолебедку). Разница этих устройств представлена на фото ниже.

Конвейерная копалка для тяжелых тяговых устройств

Техника тяжелого класса предназначена для обслуживания обширных площадей. Соответственно, надо использовать подходящее навесное оборудование. Конвейерная копалка, подходящая для такой сельхозтехники, должна иметь двухрядную обработку, но зато собранный урожай не требует никаких дополнительных действий и его можно сразу убирать в хранилище.

Такую машину сделать своими руками очень трудно. Лучше использовать промышленные модели, которые будут иметь гарантию, дольше и качественнее служить.

Использовать же универсальный картофелеуборочный комбайн, который осуществляет выкапывание клубней, очистку от земли и ботвы и дальнейшую перегрузку имеет смысл только в промышленных масштабах на очень больших полях. Весят такие машины больше тонны и стоят дорого.

Как установить картофелекопалку на мотоблоке

Итак, копалка готова, но приступать к работе пока еще рано. Сначала надо ее правильно настроить и установить. Цель — не только собрать картофель, но еще и не повредить клубни.

Как копать картошку мотоблоком с картофелекопалкой

Принцип, по которому действует агрегат, неизменен. Лемех взрезает землю, приподнимает ее пласты, в которых находятся клубни и выворачивает их на поверхность. Остается лишь пройти вдоль грядок и собрать картофель в тару.

Как окучивать картошку мотоблоком

Окучивание — необходимая, но нелюбимая огородниками процедура. Кусты необходимо время от времени приваливать грунтом, иначе в рост пойдут корни, а сами картофелины получатся мелкими. Пласт грунта дает защиту от вредителей и мешает расти сорным растениям. Вручную работа занимает много времени и сил, поэтому вполне можно ее механизировать.

https://youtube.com/watch?v=cVd1su3TQbM%3Ffeature%3Doembed

Окучивание с помощью мотоблока лучше проводить после дождя, чтобы земля впитала воду. Есть специальное приспособление — окучник, он может быть листерным или дисковым. Удобно, когда этот инструмент оборудован регулировочным механизмом, который дает возможность применять его при разной ширине междурядий.

Навесное устройство может иметь одну или несколько пар дисков, изготовленных из листовой стали толщиной не менее 2 мм. Диски скрепляются под углом друг к другу. Вращение обеспечивают втулки.

Перед тем, как начать обрабатывать картофельные гряды, надо уделить время настройке. Важные параметры — угол наклона и глубина задела. Скорость работы должна быть небольшой. Первая процедура проводится сразу же после того, как появились ростки. Вторая — после достижения побегами высоты в 40 см.

Обзор покупных картофелекопалок с ценами (таблица)

Смотрите видео

Инструменты: болгарка, сварочный аппарат, сверлильный станок, гаечные ключи, молоток и др.

Процесс изготовления картофелекопалки

В конструкции данной картофелекопалки основную нагрузку возьмет на себя стрельчатая культиваторная лапа без стойки. По бокам к ней привариваются по лапе бритве. Расстояние между их краями делается таковым, чтобы картофелекопалка захватывала весь ряд и имела небольшой запас по ширине.К лапам бритвам привариваются полосы длиной 450 мм, как у стандартных стоек. Перед этим в них на верхней половине делаются отверстия сверлом 10 мм с шагом несколько сантиметров, чтобы иметь возможность менять глубину.Далее сваривается веер. Для этого нарезается арматура на куски длиной 30 см. Достаточно 7 штук. Затем они привариваются за сращенной лапой. Одна арматура идет по центру, остальные симметрично по бокам с одинаковым отступом, но не шире средней картофелины. Веер приваривается с небольшим уклоном вверх.

Затем делается траверса для крепления стоек лапы. Ее можно сварить в виде П-образного профиля из 3-х полос. По центру траверсы просверливаются отверстия для возможности ее крепления на подвеску вместо опоры сошника. Если в вашем мотоблоке используется другой тип крепления, то нужно модернизировать конструкцию под него.По краям траверсы привариваются крепления под стойки. Они свариваются из полосы. Сбоку сквозь крепления просверливается по отверстию. При установке в них стоек, нужно совместить отверстия, и застопорить лапу болтами с гайками.

Перед использованием копалки важно тщательно зачистить сварные швы между стрельчатой лапой и бритвами. Также желательно убрать ржавчину, чтобы картофелекопалка лучше скользила. Затем она устанавливается на подвеску.Для удобство использования скашиваем уже ссохшиеся стебли картофеля.

И начинаем проходить рядами. Картофелекопалка этой конструкции идет прямо, она меньше норовит сместиться в сторону при встрече с большими корнями от сорняков, а главное она не забивается.

Но чтобы она работала хорошо, важно при посадке картофеля не углублять его. Он должен располагаться в гребне. В таком случае копалка не будет резать клубни, и всех их вытряхнет вверх.

Далее просто остается просто собрать урожай.

Весь картофель остается на открытой поверхности.

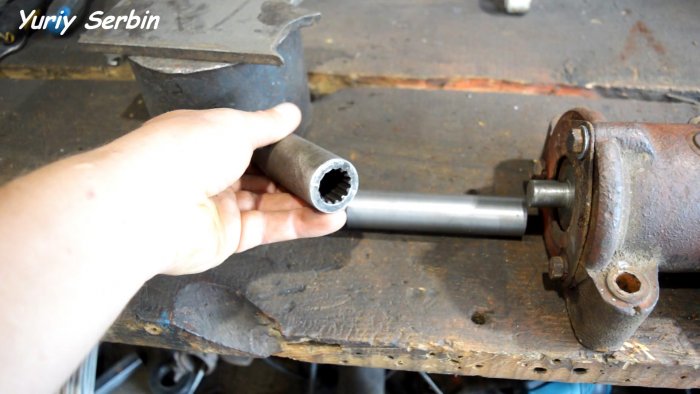

Для обеспечения работы механизма необходимо сделать эксцентрик. Для этого конец вала из корпуса с подшипниками необходимо расточить под диаметр имеющегося шкива со смещением центра. Также в торце просверливается отверстие, и нарезается резьба. На обратной стороне вала делается проточка для соединения с переходной втулкой, которая позволит подключиться к шлицам вала отбора мощности мотоблока.

Затем доработанный вал обратно устанавливается в корпус с подшипниками.

На ровный конец вала напрессовывается переходник, который стыкуется со шлицевой втулкой. Для предотвращения проворачивания соединения оснащаются штифтами.

Из труб сваривается сцепное для подключения к валу отбора. Можно просто срезать эту часть от ненужной навески. Сцепное устанавливается на мотоблок, и к нему подключается шлицевая втулка с эксцентриком.

Относительно полученных замеров собирается оставшаяся часть корпуса. Для этого удобно использовать 2 отрезка швеллера. К ним прикручивается корпус эксцентрикового механизма. Затем швеллеры свариваются со сцепным перекладинами и косынками. Сбоку швеллеров прикручиваются подшипники снизу и сверху для вертикального вала.

Далее нужно установить на эксцентрик шкив, и соединить его тягой с подошвой вертикального вала. К подошве приваривается нож для вырывания клубней.

Далее на лапу наваривается веер из прутка 12 мм. По бокам швеллеров делаются регулируемые стойки, на которые прикрепляются колеса.

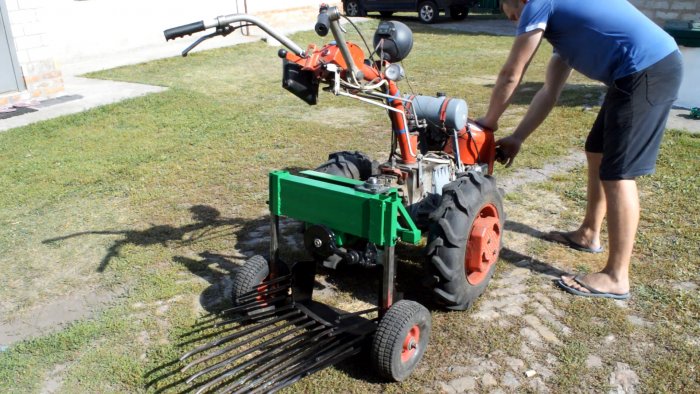

Картофелекопалка упрощенной конструкции готова к использованию. Работает она так же как и более громоздкий и сложный грохот, но делается быстрее, требует меньше материала. Желательно при ее изготовлении вынести колеса как можно дальше назад, чтобы облегчить управление мотоблоком, так как из-за короткой базы он пытается увильнуть в сторону из ряда.
