Картофелесажалка для мотоблока сделать своими руками

Самодельная сеялка для мотоблока

Для того, чтобы по завершению всех необходимых процедур получить действительно практичное приспособление, необходимо:

Сам процесс несложен, но требует максимальной концентрации, поэтому необходимо обратить внимание на следующие особенности:

ТОП заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

• КС-1;
• КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

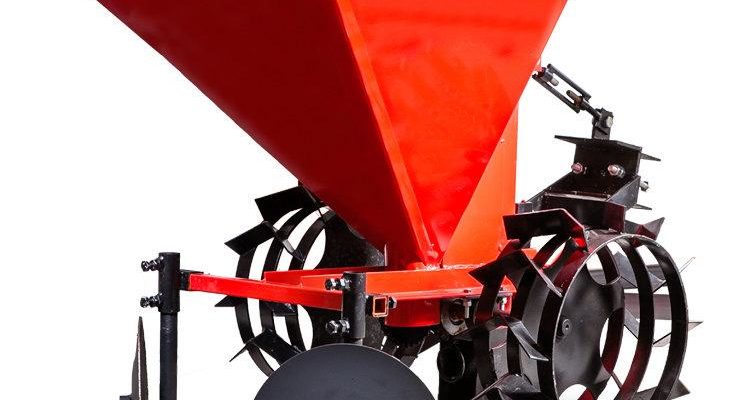

КС-1

КС-1А

Агрегат для посадки картофеля КС-1А

КСМ-1

КСМ-1А – производительная и удобная картофелесажалка

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Процесс посадки

Посадка картофельных клубней производится в борозду, проделанную заранее с помощью мотоблока. Таким образом, сначала с его помощью нужно вспахать огород, затем сзади на мотоблок нужно прикрепить прицепную картофелесажалку, поместить в её бункер клубни и произвести посадку картофеля.

Одновременно выполнять нарезку борозды и посадку клубней картофелесажалкой невозможно с помощью обычного бытового мотоблока. Такие операции способен выполнять только мощный дизельный мотоблок или мини-трактор.

Самостоятельное изготовление картофелекопалок

Различают три основные конструкции картофелекопалок:

Для элементов картофелекопалки нужно брать достаточно толстый металл, учитывая сопротивление почвы. Чем «тяжелее» почва, тем толще должен быть металл, контактирующий с ней.

Картофелекопалка вибрационно-грохотного типа

Картофелекопалка транспортерного типа

1,2 — шарнир и тяги сцепа; 3 — рама моторно-редуктороного блока; 4 — бак для топлива; 5 — мотор; 6 — цепь привода транспортёра; 7 — бункер картофеля; 8 — колёсный лафет; 9 — регулирующие планки; 10 — узел крепления транспортёра; 11 — цепочно-прутковый транспортёр; 12 — бортики элеватора; 13 — лемех

Оригинальная конструкция навесного оборудования разработана мастером Соловьёвым. На рисунке — основание прицепа + поворотный узел.

Чертеж прицепа. Вид снизу

Таблица 3. Материалы на изготовление

ТОП-3 заводских моделей картофелесажалок

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку. Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание.

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

https://youtube.com/watch?v=sb7v6vKD1SQ%3Ffeature%3Doembed

Картофелесажалка для мотоблока своими руками

Посадка картофеля вручную связана с большими затратами сил и времени. К счастью, сегодня есть множество устройств, которые облегчают этот труд. Картофелесажалка – отличное приспособление, которое должно быть у каждого фермера.

Ее можно приобрести в магазине или же сделать самостоятельно.

Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой представлены в статье, – это ценное изобретение, облегчающее сбор урожая на приусадебном участке.

Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками

Как сделать картофелесажалку для мотоблока своими руками

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

Безусловно, лучшая техника фермера весной – картофелесажалка для мотоблока своими руками, размеры чертёж, картинки дадут возможность без особых финансовых затрат и усилий сделать ее самостоятельно, при этом сэкономить существенную сумму на покупке дорогостоящей техники для ведения фермерского хозяйства. Фото и видео в статье также станут прекрасным подспорьем для тех, кто желает изготовить картофелекопалку в домашних условиях.

Устройство

Картофелесажалку для мотоблока можно спокойно изготовить в домашних условиях, используя достаточно традиционные инструменты, а также те составные комплектующие, которые есть в хозяйстве практически у каждого сельского жителя ( о запчастях и деталях для ксм 4 читайте тут).

Принцип работы и предназначение самодельной картофелесажалки для мотоблока идентичен заводским аналогам, таким как картофелесажалка для минитрактора, для трактора, бомет, л 207, для мтз.

Вообще, данное устройство имеет следующие элементы конструкции, которые нам и нужно будет изготовить:

В принципе, это тот минимум, который нужен нам, чтобы изготовить довольно простенькую конструкцию картофелесажалки в домашних условиях.

Сам процесс сборки такого устройства предполагает довольно большой простор для действий, ведь в конструкцию можно добавить дополнительный резервуар, в котором будет находиться удобрение, а также сделать не один, а два элемента высадки клубней.

Конечно, это приведет к утяжелению всей конструкции, немного снижая её маневренность и работоспособность. Поэтому, нужно несколько раз подумать, прежде чем дополнять картофелесажалку дополнительными элементами.

https://youtube.com/watch?v=v6DlPKiyUo4%3Ffeature%3Doembed

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

Из инструментов потребуются:

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

Чертежи и размеры

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

Важно! Грунтозацепы будут вращаться от движения мотоблока и тянуть цепь картофелесажалки.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Как сделать картофелесажалку для минитрактора

Как правильно сажать картофель: описание лучших способов

Какие приспособления нужны

Чтобы высадить клубни картофеля, понятно, что одного единственного мотоблока будет недостаточно, потребуется дополнительные устройства, в частности картофелесажалка. Это оборудование позволит провести процедуру качественно и быстро, без применения тяжелого физического труда.

Эффективность такого подхода состоит еще и в том, что картофелесажалка вполне может быть самодельной. То есть изготовить приспособление может каждый своими руками: необязательно покупать готовое изделие. Это позволяет оптимально подобрать размеры картофелесажалки для мотоблока, которые будут соответствовать потребностям.

Поэтому приведем схему и чертеж такого устройства, чтобы понимать, какой можно получить в итоге агрегат, если его делать своими руками.

Изготовление своими руками

Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.

Инструменты и материалы

Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:

Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.

Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Для изготовления потребуются:

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо.

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление. Для этого используют накладки из листовой стали.

Для минитрактора

Самодельная картофелесажалка для самодельного минитрактора. Часть 1.

Что потребуется для производства

Для изготовления мотоблочной картофелесажалки не потребуется какой-либо редкий и дорогостоящий инструмент.

Простейший вариант этого устройства состоит из шести основных элементов:

Для самостоятельного изготовления картофелесажалки для мотоблока обычно применяется бак от старой стиральной машинки. Он выступает в роли бункера для картофеля. Также мастерами-самоучками используются металлический уголок, проволока из стали, цепь, шестерня, арматура, пара колес от старых транспортных средств, швеллер.

Из инструментов понадобятся самые простые приспособления:

Это необходимый минимум для изготовления самодельного агрегата. По сути изготовленная самостоятельно картофелесажалка — это тележка, присоединенная к мотоблоку.

Но только на первый взгляд конструкция кажется незамысловатой: если присмотреться, в ней можно обнаружить множество особенностей.

https://youtube.com/watch?v=Xy0MLcm2Tvc%3Ffeature%3Doembed

Виды картофелесажалок

Сажалки картофеля для мотоблока различаются по следующим характеристикам.

По количеству обрабатываемых рядов

Выделяют агрегаты на один и два ряда. Естественно, двурядная сажалка должна иметь более мощный двигатель: если для однорядной хватит и двигателя от 6 л. с. (как, например, у мотоблока «Нева» – 6,5 л. с.), то двурядный агрегат должен иметь мощность не ниже 9 л. с. (как, например, у мотоблока «Беларус-09Н»). Двурядный блок, конечно, потенциально более производительный, однако скорость обработки у него примерно в 1,5 раза меньше, чем у однорядного. Кроме того, он требует более высокой квалификации оператора.

В зависимости от производителя

Эти устройства производят многие российские и белорусские машиностроительные предприятия, даже не обязательно профильные (к примеру, в рамках конверсии). Заслуживают внимания отечественные модели КС-1, КС-1А, КСМ-1, КТС-2 и КТС-4 на один, два или четыре ряда соответственно.

Справка. Закономерность проста: отечественная и белорусская техника стоит дешевле импортной в разы.

По типу технологического процесса

У картофелесажалок малой мощности высадка картофеля разделена на два этапа:

Для картофелесажалок с более сильными двигателями этот процесс может быть совмещенным: агрегат сразу и раскладывает клубни, и укрывает их землей за один проход.

Интересное на сайте:

Обзор модели навесной картофелесажалки СН 4Б

Обзор картофелесажалки КСМ 4

Как сделать двухрядную картофелесажалку самому

Самодельная картофелесажалка – существенная экономия ваших средств

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Картофелесажалки могут отличаться по количеству рядов:

https://youtube.com/watch?v=lhnSI1q3EXw%3Ffeature%3Doembed

https://youtube.com/watch?v=Yc9LuUHE6TU%3Ffeature%3Doembed

https://youtube.com/watch?v=aitoaXx_bnM%3Ffeature%3Doembed

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

Аппарат можно улучшать, добавляя в его конструкцию новые детали, например, емкость для удобрений или пару посадочных модулей. Однако при увеличении количества деталей мотоблок становится тяжелее, и поэтому усложняется управление им во время работы.

Виды и типы картофелесажалок

Картофельные сажалки различаются по размерам и типу подачи клубней.

По размеру

Малогабаритные применяют для посадки картофеля на дачном или приусадебном участке. В конструкции предусмотрен регулятор глубины и высоты земляного гребня, который образуется при поднятии грунта. Малогабаритные устройства подходят для мотоблоков. Объем бункера таких картофелесажалок не превышает 35 л. Скорость посадки составляет 0,1-0,2 га в час.

У средних картофелесажалок объем бункера достигает 45 л, а производительность — 0,25 га в час. Такие сажалки устанавливают на тяжелые мотоблоки и минитракторы.

Крупные используют для посадки на больших площадях. Бункер у них, соответственно, габаритный и загружается при помощи самосвала.

По типу подачи семенного материала

В агрегате с ложечковой системой картофель на посадку подается с помощью конструкции из ложек, присоединенных к ремню.

Плоскоременная система состоит из горизонтально расположенных ремней между двумя основными. Такое приспособление производит однорядную посадку.

Многоременная система позволяет сажать картофель в два ряда. Каждый ряд обслуживается несколькими ремнями — до 28 шт.

Справка. Определяясь, какая картофелесажалка лучше — ленточная или цепная — следует учитывать то, что у второй из-за вибраций при работе картофель попадает из тарелки обратно в бункер, и посадка получается неравномерной.

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Читать еще:  Картофелесажалка двухрядная: самодельная, польская и как сделать своими руками 2 х рядную

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

https://youtube.com/watch?v=sb7v6vKD1SQ%3Ffeature%3Doembed

Самодельная картофелесажалка для мотоблока своими руками – размеры и чертеж

Процесс посадки картофеля представляется довольно трудоемкой работой, особенно, если площадь огорода довольно большая. Здесь уже не обойтись без посторонней помощи, ведь в одиночку этим заниматься не только тяжело, но еще и долго.

А что делать тем, кто не имеет возможности привлечь к посадке свих друзей или родственников? Ответ прост – нужно воспользоваться теми автоматизированными агрегатами, которые специализируются на подобных целях.

В последнее время, большое распространение получили мотоблоки, являющиеся настоящими «помощниками» фермеров в ведении их хозяйств. С помощью данного агрегата можно не только вспахать земельные угодья, но и высадить клубни картофеля.

Однако, без дополнительного оборудования, в данном случае, не обойтись. Специализированные магазины предлагают для этого довольно широкий модельный ряд картофелесажалок, предназначенных для агрегации с мотоблоком (таких как например картофелесажалка ксм 4).

Но не у всех есть лишние средства на покупку подобного оборудования, поэтому возникает резонный вопрос – как сделать картофелесажалку для мотоблока своими руками? Попробуем ответить на этот вопрос в данной статье.

Ручная, для мотоблока и мини-трактора

Применение картофелесажалки значительно упрощает труд огородника. Проблема в том, что такое устройство используют только раз в году, а стоимость заводских моделей существенна.

Единственный выход для рачительных хозяев – сделать картофелесажалку своими руками из подручных материалов или списанной техники.

Мы рассмотрим чертежи, рисунки и схемы трех самых востребованных видов: ручной, для мотоблока и мини-трактора.

Ручная картофелесажалка

Сфера применения ручной картофелесажалки – небольшие дачные участки, так как все же требуются некоторые физические усилия. Самая простая в изготовлении схема.

1– заостренный металлический лист. 2 – накладки. 3 – труба в качестве черенка. 4 – держатель. 5 – болты. 6 – емкость для картофеля. 7 – кронштейн. 8 – ручка. 9 – толкатель-тяга. 10 – муфта. 11 – втулка

Процесс изготовления

На чертеже конструкция представлена черенком из металлической трубы, на которой с помощью сварки фиксируют острие-основание и 20-сантиметровую планку-ограничитель. Последняя служит и упором для ноги. Острие можно не собирать отдельно, а срезать под углом, чтобы получить заостренный и легко входящий в почву край.

Емкость для клубней фиксируют с внешней стороны острия двумя болтами, затем к ней прикрепляют контейнер и толкатель-тягу. На верхнем конце устройства формируют держатель с подвижной ручкой и муфтой, которая будет управлять толкателем и кронштейном, в результате клубень попадет точно в место посадки.

Как пользоваться

Ручную картофелесажалку рекомендуется применять на предварительно обработанной почве.

Автоматизированные картофелесажалки используют различные типы конструкций. Они бывают:

Принцип работы механизма несложен. Устройство состоит из следующих частей:

1 – конвейер для подачи картофеля. В данной ситуации — это цепь с ложечкоподобными захватами, размещенными на равном расстоянии друг от друга. Это расстояние определяет интервал посадки. Клубни поступают из бункера (5) и попадают в борозду. Борозду проделывают плугом-сошкой (4).

Всю конструкции крепят на раме (3), на которой может быть установлен дополнительный бункер (2), подходящий и для внесения удобрений. Рама с помощью специального устройства соединяют с мотоблоком. Сам конвейер вращается приводными колесами (6), оснащенными специальными устройствами для сцепки с грунтом.

Клубни засыпаются грунтом и окучиваются с помощью пары дисков (7).

Для изготовления двухрядного устройства нужен швеллер (квадратная труба) номер 8. Чтобы соединить элементы конструкции, понадобится стальной уголок и болты.

Резиновые колеса для картофелесажалки – не лучший вариант из-за возможной пробуксовки. Желательно использовать металлические колеса из гнутого металлопрофиля шириной не меньше 15 мм, на которые наварить специальные поперечные полоски для сцепления с грунтом. Спицы можно изготовить из любых стальных полос или труб. Втулку соединяет с приводной осью сваркой.

Обязательно требуются звездочки и цепи от транспортера или комбайна (цепь от велосипеда или мотоцикла не подойдет – порвется). Ложечкообразные захваты можно сварить из стального прута и сваркой же закрепить их на звеньях цепи.

Сошки-плужки делают из уголка и стальной полоски, а диски для окучивания лучше взять готовые – со списанной сельхозтехники. Во всей конструкции картофелесажалки именно диски – очень важный элемент: именно благодаря им картофельная грядка получается аккуратной, а клубни не утапливаются больше чем надо.

Самодельная картофелесажалка для мини-трактора

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

Устройство и принцип действия картофелесажалок для мотоблока

Подобные устройства состоят из:

Внимание! Кроме перечисленных могут присутствовать и другие элементы – например, емкость для удобрения.

Принцип работы подобного устройства очень прост. Установленная на колесном основании звездочка является частью цепного лифта. При вращении колес клубни из бункера поднимаются по вертикальной трубе, а затем сбрасываются вниз в подготовленную борозду.

В принципе, для изготовления самодельной картофелесажалки достаточно тех материалов, которые есть в хозяйстве у многих дачников. На худой конец, можно отправиться на ближайшую свалку, где можно найти очень много деталей и сопутствующих материалов, которые могут пригодиться нам при сборке.

Вот примерный список того, что может нам понадобится:

Как мы видим, нам понадобится достаточно много металла, что само по себе подразумевает использование сварочного аппарата. Поэтому, если у вас нет навыка работы с ним, то и сборка самодельной картофелесажалки будет для вас недоступна.

В перечень необходимых материалов не включены различные составляющие, которые будут подробно рассмотрены в процессе описания технологии конструирования данного устройства.
