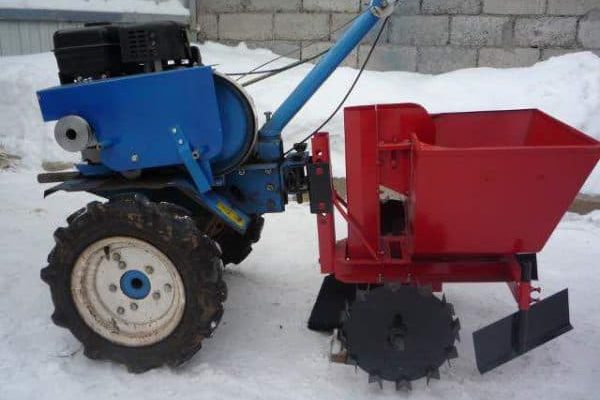

Картофеля сажалка для мотоблока своими руками чертежи с размерами

Процесс посадки картофеля представляется довольно трудоемкой работой, особенно, если площадь огорода довольно большая. Здесь уже не обойтись без посторонней помощи, ведь в одиночку этим заниматься не только тяжело, но еще и долго.

А что делать тем, кто не имеет возможности привлечь к посадке свих друзей или родственников? Ответ прост – нужно воспользоваться теми автоматизированными агрегатами, которые специализируются на подобных целях.

В последнее время, большое распространение получили мотоблоки, являющиеся настоящими «помощниками» фермеров в ведении их хозяйств. С помощью данного агрегата можно не только вспахать земельные угодья, но и высадить клубни картофеля.

Однако, без дополнительного оборудования, в данном случае, не обойтись. Специализированные магазины предлагают для этого довольно широкий модельный ряд картофелесажалок, предназначенных для агрегации с мотоблоком (таких как например картофелесажалка ксм 4).

Но не у всех есть лишние средства на покупку подобного оборудования, поэтому возникает резонный вопрос – как сделать картофелесажалку для мотоблока своими руками? Попробуем ответить на этот вопрос в данной статье.

Устройство

Картофелесажалку для мотоблока можно спокойно изготовить в домашних условиях, используя достаточно традиционные инструменты, а также те составные комплектующие, которые есть в хозяйстве практически у каждого сельского жителя ( о запчастях и деталях для ксм 4 читайте тут).

Принцип работы и предназначение самодельной картофелесажалки для мотоблока идентичен заводским аналогам, таким как картофелесажалка для минитрактора, для трактора, бомет, л 207, для мтз.

Вообще, данное устройство имеет следующие элементы конструкции, которые нам и нужно будет изготовить:

В принципе, это тот минимум, который нужен нам, чтобы изготовить довольно простенькую конструкцию картофелесажалки в домашних условиях.

Сам процесс сборки такого устройства предполагает довольно большой простор для действий, ведь в конструкцию можно добавить дополнительный резервуар, в котором будет находиться удобрение, а также сделать не один, а два элемента высадки клубней.

Конечно, это приведет к утяжелению всей конструкции, немного снижая её маневренность и работоспособность. Поэтому, нужно несколько раз подумать, прежде чем дополнять картофелесажалку дополнительными элементами.

Необходимые материалы

В принципе, для изготовления самодельной картофелесажалки достаточно тех материалов, которые есть в хозяйстве у многих дачников. На худой конец, можно отправиться на ближайшую свалку, где можно найти очень много деталей и сопутствующих материалов, которые могут пригодиться нам при сборке.

Вот примерный список того, что может нам понадобится:

Как мы видим, нам понадобится достаточно много металла, что само по себе подразумевает использование сварочного аппарата. Поэтому, если у вас нет навыка работы с ним, то и сборка самодельной картофелесажалки будет для вас недоступна.

В перечень необходимых материалов не включены различные составляющие, которые будут подробно рассмотрены в процессе описания технологии конструирования данного устройства.

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку. Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание.

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

Дополнительные советы и предупреждения

Вследствие того, что вес самодельной картофелесажалки получается довольно внушительный, необходимо установить на мотоблок дополнительное утяжеление, которое не позволит ему запрокидываться. Кроме того, есть определенные рекомендации, помогающие сделать процесс высадки картофеля более упрощенным.

На контейнер, в котором будет располагаться клубни на посадку, можно дополнительно положить пару мешков картофеля, чтобы не терять времени на засыпку новой. Осуществлять движение рекомендуется на невысокой скорости, примерно один километр в час.

Заделывающие диски можно регулировать, для чего их нужно прокрутить по оси вращения. Кроме того, можно отрегулировать межрядное расстояние и расположение клубней картофеля друг от друга.

Для этого нужно:

Сборка самодельной картофелесажалки целесообразно в тех случаях, когда не хватает денежных средств на приобретение готового устройства в специализированных магазинах.

Если учесть, что средняя стоимость на картофелесажалку составляет порядка 13 тысяч рублей, то изготовление её в домашних условиях становится все более оправданным.

Заключение

Процесс посадки картофеля является довольно трудоемким процессом, требующим достаточной физической силы и наличия свободного времени. С приходом частичной автоматизации в сельское хозяйство, данную работу теперь можно выполнять при помощи специального устройства – картофелесажалки.

При этом, совсем необязательным будет её приобретение – достаточно лишь приложить определенные усилия, необходимые для её изготовления своими руками.

Учитывая, что большинство необходимых расходных материалов есть в хозяйстве практически у каждого дачника, конструирование самодельной картофелесажалки представляется не таким уж сложным делом.

Возможно вас также заинтересует, как сделать картофелесажалку своими руками: чертежи и размеры представлены в статье.

Также Вас может заинтересовать сеялка для чеснока.

Картофелесажалка для мотоблока своими руками – удобный агрегат, применяемый дачниками и огородниками.

Состоит такой агрегат из следующих узлов:

Чертеж (схема) стандартной картофелесажалки для мотоблока

Изготавливаемая самостоятельно она имеет ряд преимуществ и несколько недостатков

К преимуществам данного агрегата относятся:

Мотокультиватор, мощностью не менее 5-6 л.с.;

Как сделать картофелесажалку для мотоблока своими руками

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

• КС-1;
• КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

Агрегат для посадки картофеля КС-1А

КСМ-1А – производительная и удобная картофелесажалка

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

https://youtube.com/watch?v=Xy0MLcm2Tvc%3Ffeature%3Doembed

Владельцы фермерских хозяйств и небольших земельных участков знают, что посадка картофеля — очень трудоемкий процесс. Но современная техника облегчает эту работу. Агрегат под названием картофелесажалка во много раз упрощает и ускоряет посадку. Устройство это дорогое, поэтому многие делают его своими руками.

Двухрядная картофелесажалка

Картофельную сажалку широко используют в фермерских хозяйствах. С ее помощью клубни заглубляют правильными рядами и с высокой производительностью.

Кроме того, агрегат вносит в землю минеральные удобрения и протравливает овощи.

Описание и характеристика

Большинство агрегатов имеет схожую конструкцию. Основные элементы:

Кроме описанных функций, картофелесажалка регулирует:

Существуют модели, оборудованные специальными резервуарами для удобрений. Подкормку осуществляют одновременно с высаживанием картофеля.

Для чего нужно

Устройство применяют для посадки непророщенных клубней в почву любого типа. С помощью картофелесажалки производят одновременно несколько операций:

При правильном использовании агрегат размещает клубни на требуемой глубине и ровными рядами.

В чем преимущество перед однорядной

Однорядные устройства оснащены одним транспортером и бункером, который вмещает до 120 кг. Обычно их устанавливают на мотоблок.

Двухрядные агрегаты используют для минитрактора. В их конструкции предусмотрено 2 транспортера для подачи картофеля, а вместительность бункера составляет до 250 кг. Такие картофелесажалки создают сразу 2 борозды, что значительно ускоряет высадку.

Как сделать своими руками

Предварительно собирают все инструменты и материалы и готовят рабочую площадку, где будут проводить сварочные работы.

Материалы и инструменты

Для работы понадобятся:

Схемы и чертежи

Клубнепровод — один из самых сложных узлов агрегата, и повторить заводские механизмы самостоятельно удается далеко не всем домашним мастерам.

Интересно! Некоторые фермеры советуют вместо установки механизированной детали усаживать на раму рядом с емкостью с клубнями помощника, который вручную будет забрасывать их в борозды.

Есть сравнительно простые конструкции для изготовления. Ниже приведены чертеж и фото самодельного устройства.

Пошаговая инструкция

Как сделать сажалку для картофеля своими руками:

Для работ на склонах задние щитки оборудуют противовесом, чтобы повысить скорость посадки в несколько раз.

Картофелесажалка своими руками из хлама

Описание готовых моделей

Для сравнения приведем описание некоторых моделей.

Bomet — одна из наиболее распространенных навесных двухрядных картофелесажалок. Модель работает с минитрактором или трактором, оснащенным подвесным устройством. Выполняет такие функции:

У модели есть регулировка расстояния между рядами (от 62 до 67,5 см) и отдельными клубнями (от 29 до 35 см). Глубина высадки составляет 10–15 см. Стоимость аппарата — 470–510 долларов в зависимости от региона.

AGROMECH работает в паре с минитрактором. Это двухрядная картофелесажалка от польского производителя. Агрегат высаживает клубни на глубине от 10 до 15 см, оставляя между рядами 62,5 см или 67,5 см. Расстояние между картофелем в грядке меняют на 29 см, 32 см или 35 см. Стоит модель 380–400 долларов.

Технология посадки картофелесажалкой

Минитрактор или трактор ставят на ровную поверхность, к нему прикрепляют устройство.

Важно! Крепеж должен соответствовать инструкции производителя к конкретной модели.

При работе доступна регулировка таких параметров:

Часто перед началом работ поле размечают специальным приспособлением из любой рукояти и поперечины длиной 1,5–2 м. В поперечину ввинчивают колья на расстоянии 60–70 см. Полученным устройством проводят по грунту, создавая полосы, которые будут служить маяками при нарезке борозд.

После этого картофель засыпают в бункер и начинают высадку. Расстояние между отдельными клубнями — 30–40 см.

Крахмал в картофеле: сорта с высоким и низким содержанием в составе.

Можно ли проводить разгрузочные дни на картофеле.

Как применять гербициды от сорняков на картофеле.

Во время работы соблюдают такие рекомендации:

Для быстрого сбора урожая с больших площадей некоторые фермеры используют самодельные двухрядные картофелекопалки. Они позволяют получать клубни сразу с нескольких рядов.

Картофелесажалка значительно упрощает и ускоряет работу. Для самостоятельного изготовления оборудования лучше использовать готовые чертежи, чтобы минимизировать риск ошибок. Чтобы устройство прослужило долго, важно изучить рекомендации по эксплуатации.

Самодельная картофелесажалка на Т25. Часть1.

Все, что нужно знать о ручных картофелесажалках

В настоящее время существует множество полезных приспособлений для работы на даче. Очень удобными и практичными являются ручные картофелесажалки, конструкции которых могут быть как сложными, так и упрощенными. В данной статье рассмотрим все самое интересное, что нужно знать о современных ручных картофелесажалках.

Описание и назначение

Само название рассматриваемого агрегата говорит о многом – его используют для удобной посадки картофеля. Нередко картофелесажалку эксплуатируют вкупе с мотоблоком. В таком случае все операции проходят в автоматическом режиме.

Современные ручные картофелесажалки подразделяются на множество разных видов с разными характеристиками. Практически все эти устройства имеют примерно одинаковую конструкцию. В ней обязательно присутствует надежная и крепкая рама. К ней прикрепляются узлы из стали, собранные из оси с зацепами грунта. А также имеются пара шестеренок, транспортер с ячейками для корнеплодов, подающие трубки. К рамной части конструкции прикрепляется небольшой по размерам плуг, посредством которого формируются борозды. В них укладываются картофельные клубни на равных расстояниях.

Сзади рамной части крепится специальный диск-окучник, посредством которого картофель засыпается почвой. Весь процесс посадки осуществляется автоматически.

Рассматриваемый инструмент имеет очень много преимуществ.

Сам принцип работы этих агрегатов очень похож на лопату, однако в данном случае в почву погружается специальная воронка с острым концом. Предварительно в эту воронку помещают картофельный клубень.

После заглубления в посадочное место воронка раскрывается, «раскрывая» слой земли. Картофель отправляется в сформировавшуюся лунку. После этого агрегат извлекают из земли. Лунку засыпают обычным способом.

Обзор видов

Сегодня в продаже встречаются картофелесажалки различных подвидов. Каждый из них имеет свои отличительные характеристики и особенности эксплуатации в разных условиях. Эти особенности обязательно нужно учитывать, подбирая тот или иной вариант для посадки картофеля.

Работать с конусной картофелесажалкой просто и удобно, поскольку дачнику не приходится самостоятельно выкапывать и снова закапывать лунку.

Принцип работы во многом походит на предыдущий вариант, однако тройной агрегат более громоздкий, имеет большой вес – примерно 8,8 кг.

Популярные модели

Сегодня в специализированных магазинах дачники могут найти очень много первоклассных моделей картофелесажалок ручного типа. Узнаем о характеристиках и свойствах наиболее популярных моделей, пользующихся большим спросом.

Устройство имеет конусовидное строение, является очень удобным и простым в применении.

Как сделать своими руками?

Хорошую картофелесажалку можно не только приобрести в магазине, но и собрать самому. В этом деле нет ничего сложного. Главное – придерживаться инструкции и использовать качественные материалы.

Инструменты и материалы

Самодельную картофелесажалку можно изготовить из простых и доступных материалов. Дорогого профессионального инструментария подбирать не придется, но следует иметь навыки работы со сварочным аппаратом.

Для сборки картофелесажалки пользователю будут необходимы:

Выясним, как из трубы и листового металла можно своими силами собрать самодельную картофелесажалку ручного типа.

Благодаря такой детали удастся легко ногой раскрывать, а потом закрывать дырку.

Картофелесажалку также удастся собрать из тележки с парой колесиков. Это простая работа, с которой может совладать практически каждый дачник.

Как правильно пользоваться?

Агрегатом для высадки картофеля надо пользоваться правильно. Разберемся в основных особенностях эксплуатации таких аппаратов.

Обзор ручной картофелесажалки смотрите в следующем видео.

Если вы занимаете большие площади на своем участке под картофель, то помощь различных приспособлений наверняка не будет лишней. Изготовить картофелесажалку и картофелекопалку вы можете своими руками, а мы подготовили для вас чертежи и рекомендации по их сборке.

Посадка и уборка картофеля — тяжелый труд, особенно если приходится обрабатывать большую площадь. Если же у вас уже имеется мотоблок, то можно купить или сделать своими силами приспособления, механизирующие эти операции, что значительно ускоряет процесс, повышает производительность и даже качество посадки клубней и сбора урожая.

Самостоятельное изготовление картофелесажалок

Комплексная картофелесажалка должна решать сразу несколько задач:

Поэтому агрегат состоит из нескольких узлов: бороздореза, клубнепровода, закапывающих дисков.

Чертежи картофелесажалки для самостоятельного изготовления

Клубнепровод — один из самых сложных узлов агрегата и повторить заводские механизмы самостоятельно удаётся далеко не всем домашним мастерам. Некоторые фермеры даже советуют вместо установки механизированного клубнепровода усаживать на раму рядом с ёмкостью с посадочным материалом помощника, который вручную будет забрасывать клубни в борозду, которую режет и закапывает механизм навесной упрощенной картофелесажалки.

И всё же есть конструкции, которые можно сделать самостоятельно. Ниже приведены чертежи, применив которые, можно собрать картофелесажалку самостоятельно.

Еще одна конструкция — автоматическая картофелесажалка. Представляет собой раму, собранную из швеллеров № 8 с фанерным или металлическим бункером ёмкостью на 2 ведра картофеля, который снабжен лифтом подачи. Лифт собирается из специальных чашечек, которые перемещаются вместе с цепью. Движение ей придаётся от ведущего колеса. Мастера рекомендуют для передачи брать велосипедную цепь, звездочку на сажалке Ø 80 мм, а на мотоблоке — Ø 160 мм. Под лифтом крепится труба-клубнепровод.

Закрепление чашечек на цепи

Конструкция заводская, но этот принцип часто повторяется домашними мастерами (см. видео).

https://youtube.com/watch?v=DXSGMaRwaOM%3Frel%3D1%26fs%3D1

https://youtube.com/watch?v=qZwxuEUDeS4%3Frel%3D1%26fs%3D1

https://youtube.com/watch?v=v6DlPKiyUo4%3Frel%3D1%26fs%3D1

Как сделать картофелесажалку своими руками по заводским чертежам

Чертежи заводской сажалки, рассчитанной на тяжелый мотоблок с балластом в передней части или минитрактор. Все элементы крепят на раму.

Здесь рыхлитель представляет собой культиваторную лапу, собранную со стойкой. Подседельник изготавливают из трубы 42×3 мм, опоры подседельника — из уголка 50x50x5 мм, упоры для ног — из листа 6 мм. Эти детали изготавливаются отдельно и привариваются на уровне, удобном для конкретного человека.

Таблица 1. Расход материалов на раму

Бункер для картофеля — листовая сталь или фанера

Заделывающие диски крепятся на опору, при этом угол атаки и степень заглубления регулируются стремянками (см. чертеж) и втулками (по 4 шт. на одну ось).

Заделывающие диски: 1 — диск; 2 — заклепка (Ø 6 мм — 5 шт.); 3 — ступица; 4 — корпус подшипников; 5 и 6 — подшипники 180503

Высота заглубления бороздореза регулируется на раме и жёстко фиксируются стремянками. Подача клубней в высаживатель — по типу лифта (см. выше) или ручная.

Стойка заделывающего диска: 1 — основа стойки (труба Ø 42х3 мм); 2 и 4 — стремянки М12; 3 — опора стойки; 5 — косынка (лист 20х20 мм); 6 — консоль (пруток Ø 28 мм)

Для мульчирования посадки применяют рыхлители, представляющие собой культиваторные насадки, закрепленные на держателе — стойке, установленные снизу на раме. Глубину их воздействия на почву регулируют движением стоек по вертикали и фиксируют сквозными пальцами.

Держатель рыхлителей: 1 — обойма (лист 6 мм — 2 шт.); 2 — косынка (лист 6 мм — 4 шт.); 3 — штанга (уголок 50х50х5 мм — сварка в квадрат)

Также к раме болтами монтируется колесная ось. Это сборочная единица и сделать её достаточно сложно — тут и мехобработка и сварка, и нужна точность, поэтому лучше заказать изготовление детали по чертежу в мастерской или использовать при возможности колёса б/у из резины или другие, которые мало повреждают почву.

Таблица 2. Расход материалов на колёсную ось

Все элементы собираются на раму по сборочному чертежу.

Самостоятельное изготовление картофелекопалок

Различают три основные конструкции картофелекопалок:

Для элементов картофелекопалки нужно брать достаточно толстый металл, учитывая сопротивление почвы. Чем «тяжелее» почва, тем толще должен быть металл, контактирующий с ней.

Картофелекопалка вибрационно-грохотного типа

Картофелекопалка транспортерного типа

1,2 — шарнир и тяги сцепа; 3 — рама моторно-редуктороного блока; 4 — бак для топлива; 5 — мотор; 6 — цепь привода транспортёра; 7 — бункер картофеля; 8 — колёсный лафет; 9 — регулирующие планки; 10 — узел крепления транспортёра; 11 — цепочно-прутковый транспортёр; 12 — бортики элеватора; 13 — лемех

Оригинальная конструкция навесного оборудования разработана мастером Соловьёвым. На рисунке — основание прицепа + поворотный узел.

Чертеж прицепа. Вид снизу

Таблица 3. Материалы на изготовление

Стрельчатая картофелекопалка

Это самая простая конструкция, и, тем не менее, достаточно продуктивная. В самостоятельном изготовлении приспособления окажут помощь чертеж изделия и полезное видео по теме, в котором мастер показывает все этапы сборки.

Стрельчатая копалка: 1 — сошка; 2 — полевая планка; 3 — лапа культиватора; 4 — зубья

Сошку можно взять от серийного культиватора, планку изготовить из стального уголка 50х50 мм. Наконечник — это обрезанная лапа культиватора, а зубья вытряхивателя можно изготовить из старых вил, обрезав под 45° и приварив их к наконечнику обрезанной частью.

https://youtube.com/watch?v=mdlVzGgXa6o%3Frel%3D1%26fs%3D1

Картофелесажалка – это сельскохозяйственный агрегат, который позволяет существенно увеличить производительность труда при высаживании картофеля. Процесс требует меньше усилий и времени, в отличие от ручной посадки. Как средство малой механизации труда картофельная сажалка для мотоблока ориентирована исключительно на дачников и других малых агропроизводителей. Для таких пользователей стоимость агрегата имеет первостепенное значение. Мы подробно расскажем, как сэкономить, собрав устройство своими руками.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок.

Технологически картофелесажалку можно разделить на три составные части:

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода.

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

Виды картофелесажалок

Сажалки картофеля для мотоблока различаются по следующим характеристикам.

По количеству обрабатываемых рядов

Выделяют агрегаты на один и два ряда. Естественно, двурядная сажалка должна иметь более мощный двигатель: если для однорядной хватит и двигателя от 6 л. с. (как, например, у мотоблока «Нева» – 6,5 л. с.), то двурядный агрегат должен иметь мощность не ниже 9 л. с. (как, например, у мотоблока «Беларус-09Н»). Двурядный блок, конечно, потенциально более производительный, однако скорость обработки у него примерно в 1,5 раза меньше, чем у однорядного. Кроме того, он требует более высокой квалификации оператора.

В зависимости от производителя

Эти устройства производят многие российские и белорусские машиностроительные предприятия, даже не обязательно профильные (к примеру, в рамках конверсии). Заслуживают внимания отечественные модели КС-1, КС-1А, КСМ-1, КТС-2 и КТС-4 на один, два или четыре ряда соответственно.

Справка. Закономерность проста: отечественная и белорусская техника стоит дешевле импортной в разы.

По типу технологического процесса

У картофелесажалок малой мощности высадка картофеля разделена на два этапа:

Для картофелесажалок с более сильными двигателями этот процесс может быть совмещенным: агрегат сразу и раскладывает клубни, и укрывает их землей за один проход.

Интересное на сайте:

Обзор модели навесной картофелесажалки СН 4Б

Обзор картофелесажалки КСМ 4

Как сделать двухрядную картофелесажалку самому

Обзор и сравнение лучших картофелесажалок для мотоблока

Данные о наиболее популярных моделях картофелесажалок представлены в таблице:

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

Из инструментов потребуются:

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

Чертежи и размеры

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

Важно! Грунтозацепы будут вращаться от движения мотоблока и тянуть цепь картофелесажалки.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Как сделать картофелесажалку для минитрактора

Как правильно сажать картофель: описание лучших способов

Советы и рекомендации

Несмотря на простоту конструкции, чтобы собранный агрегат работал, отдельные узлы и детали требуют крайней аккуратности.

Навивать толстую проволоку надо с тем расчетом, что нарезанные из нее кольца для ухватов при креплении к звеньям цепи немного увеличатся в диаметре. Следовательно, труба, на которую будут наматывать проволоку, должна иметь меньший диаметр.

Цепь привода не может и не должна быть натянута, как струна. Она может колебаться, а вместе с ней колебаниям будут подвержены ухваты. В связи с этим они могут не попадать в трубу семяпровода. Это приведет к тому, что ухват упрется в кромку трубы и либо порвет цепь, либо отломится сам. Если же сделать эту трубу гораздо большего диаметра, клубни малого размера начнут проваливаться сквозь нее, минуя преграды в виде ухватов.

Чтобы решить проблему колебаний и не увеличивать при этом диаметр семяпровода, нужно просто оснастить его входные оконечности раструбами. При этом нужно учитывать, что раструб – это часть семяпровода, который при этом не блокирует выпадания клубней, а значит, бункер в конструкции должен быть приподнят немного выше на длину раструба.

Важно! Обеспечьте качественную смазку подшипникам, удерживающим ось привода цепи, а также звездочкам. В противном случае механизм будет постоянно заедать. И еще: после того, как высаживающий механизм будет отрегулирован, следует отрезать раму и семяпровод от мотоблока и установить его на болтах – таким образом вы сохраните мотоблоку его универсальность.

Картофелесажалка должна представлять собой отсоединяющийся блок, который возможно прикрутить к корпусу мотоблока несколькими болтами. Особенность описанной конструкции в том, что теоретически она может осуществлять высадку клубней с любой скоростью, так как движение мотоблока синхронизировано с вращением звездочек передачи (с помощью грунтозацепов). Однако на практике во избежание хаотичной высадки картофеля не рекомендуется перемещать мотоблок со скоростью более 1 км/ч.

Самодельная КАРТОФЕЛЕСАЖАЛКА для мотоблока. Идём к соседу в мастерскую.

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля  мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.
