Крепление плуга к мотоблоку своими руками

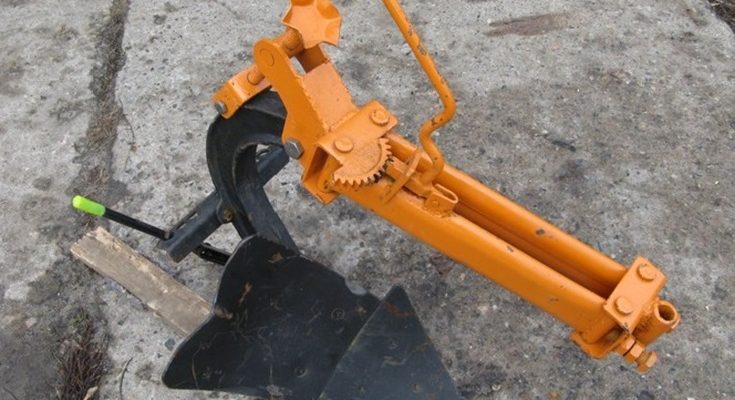

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Установка плуга на мотоблок

До того, как прицепить плуг к мотоблоку и начать настраивать его, сам тягловый агрегат должен пройти ряд подготовительных процедур. Они сводятся к:

После осуществления этих требований можно начинать установку плуга.

На этом задача по установке плуга заканчивается и можно приступать к следующей.

Плуг к мотоблоку своими руками из конного – как сделать своими руками?

В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

Мотоблок – достойная замена минитракторов в небольших фермерских и приусадебных хозяйствах. Оснащенный дизельным или бензиновым двигателем, в зависимости от мощности за одну рабочую смену он способен обработать внушительную площадь, вспашка которой вручную заняла бы в разы больше времени.

Самодельная сборка силового агрегата (мотоблока) нецелесообразна из-за дороговизны и сложности процесса. Зато его основной рабочий орган – плуг – изготовить и собрать своими руками дело нехитрое, в чем мы и убедимся в данной статье.

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости.

Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши.

Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Как изготовить плуг для мотоблока своими руками?

Мотоблок – один из самых нужных и полезных агрегатов в хозяйстве. Его используют для самых разных работ на участке. Эта техника позволяет значительно упростить многие хозяйственные процедуры. Более функциональными и многозадачными являются мотоблоки, дополненные различными конструкциями. К примеру, это может быть техника с плугом. Последний можно купить в магазине, либо соорудить своими руками. Делать его нужно, соблюдая определенные правила.

Дисковый плуг своими руками

Ниже представлена схема и чертеж окучника

В его строении выделяют:

Под цифрой 1 обозначена рабочая область.

Диски можно взять от старой сеялки. Их инсталляция производится под углом, чтобы улучшить производительность пахотных работ. Навешивание окучника на мотоблок через кронштейн сцепки. Т-образный поводок плуга привинчивается к нему болтами и стопором. На большой скорости окучник может начать пробуксовывать. Поэтому работать с ним нужно лишь на малых оборотах или со спаренными колесами.

Согласно другой инструкции, дисковый плуг на мотоблок начинают собирать с вырезания равностороннего уголка. К нему приваривается носок, а  затем через упорную планку и пятка. Диски крепятся на специальных петлях, которые привариваются так, чтобы обеспечить их симметричное положение к общей оси.

Оборотный плуг для мотоблока своими руками

Оборотный плуг переворачивает верхний пласт почвы на 180 градусов. Это необходимо при обработке твердых типов грунта, где обычное рыхление неэффективно. Оборотный или зеркальный плуг для мотоблока состоит двух однокорпусных ножей, закрепленных на противоположных концах одной стойки, которая имеет возможность совершать полуоборот для переворачивания почвы.

Для изготовления такого плуга своими руками рассмотрим схему устройства и подробные чертежи с размерами всех составных частей.

Глубина вспашки и как ее настроить

Глубина вспашки должна достигать не менее 20 см. Настроить ее несложно. Для этого агрегат выкатывается на место предстоящих работ, где и производится контрольный проход. Вдоль ориентировочной первой борозды натягивается шнур. Ручку устройства желательно сразу вывернуть влево, чтобы передвигаться по еще не вспаханной поверхности. Проход до противоположного конца участка совершается на минимальной скорости. Это позволит проверить правильность установки распашника и внести необходимые коррективы.

Правый грунтозацеп следует поместить в свежую борозду и медленно двигаться вперед. После первого прохода устройство разворачивается на 180° и движется в обратном направлении. При этом оценивается глубина проделанной борозды. В случае ее неудовлетворительности производится регулировка инвентаря с помощью болтов фиксирующего кронштейна. Необходимо следить за тем, чтобы правый грунтозацеп не покидал пределов борозды, а стойка оборудования размещалась перпендикулярно поверхности почвы.

Организация оборудования

Перед использованием мотоблока по назначению его необходимо подготовить к работе:

Следующим этапом является подсоединение и наладка плуга.

Достоинства

Различные конструкции плугов

Для начала следует определиться с конструкцией устройства, ведь существует несколько различных видов.

Цилиндрический

Цилиндрический вид плуга отличается отменной универсальностью, ведь подойдёт практически для любого вида грунта и размера поля. Такая форма позволяет хорошо справляться с дроблением грунта. Кроме того, изготовить такой агрегат самостоятельно не составит проблем.

Единственным недостатком данной конструкции можно назвать неглубокое проникновение в землю.

Полувинтовой

Если вам не требуется разрыхлить землю, а нужно лишь поднять пласты грунта, то отменным вариантом станет полувинтовая форма рабочей части плуга. Она глубоко проникает в землю, но, при этом практически не создаёт разрыхлительного эффекта. Обычно её используют для тяжёлой почвы.

Лемешный

Также существует лемешные плуги, однако своими руками их изготовить достаточно трудно, поэтому рассматривать их не стоит.

Виды плугов для мотоблоков

Используемые для вспашки плуги делятся на несколько видов. К ним относятся:

Каждый из перечисленных типов плугов нашел применение при вспашке того или иного вида почвы. Тем не менее, самым универсальным принято считать двухсторонний плуг оборотного типа – он показывает высокую эффективность при обработке грунта любого типа.

Преимущества самодельных плугов

Плуг с предплужником для мотоблока можно агрегатировать с устройством нужной мощности, обеспечив полную конструктивную и техническую совместимость.

Преимущества самодельного инвентаря:

Продуктивность полевых работ обеспечит дисковый плуг. Он хорошо справляется с обработкой тяжелых почв с большой концентрацией сорных растений.

Двухкорпусный плуг для мотоблока своими руками

Двухкорпусный плуг от однокорпусного отличается тем, что он состоит из нескольких рам, которые оснащены соответствующими инструментами (ножами для разрезания почвы), жестко соединенными между собой. Применяется на участках большой площади для вспашки и боронования различных видов почв и первичного вспахивания целины.

Для изготовления данной конструкции необходимо сделать два отвала из толстой листовой стали и выгнуть его. Усилить нижнюю часть металлической полосой, зафиксировать ее заклепками или приварить, заточить. С незаточенной стороны приварить к плугам стойки длиной около 40 см. Для того, чтобы элементы регулировались по высоте, предварительно в стойках необходимо просверлить отверстия под крепления.

Для изготовления корпуса двухкорпусного плуга нужно взять прямоугольную трубу диаметром 3-5 мм. Длина корпуса должна быть около 0,5 м. Для крепления каркаса к мотоблоку приварить к заготовке фланец. Закрепить два подготовленных однокорпусных плуга на раме болтами.

Плуг Зыкава изготовляется в следующем порядке

В итоге получаем универсальный плуг, который используется для обработки различных типов грунтов.

Роторный плуг на мотоблок

Имеет наиболее усовершенствованную форму для вспашки целины, поросших бурьянами участков на глубину около 30 см. Ротационный самодельный плуг включает в себя:

Мотоблок, на который навешивается такое орудие, должен иметь исправный вал отбора мощности. Именно он приводит в действие ось, а она – лемехи.

Роторные плуги на мотоблок в самодельном исполнении чаще всего встречаются с дисковыми механизмами. Но известны так же барабанные, лопаточные и шнековые плуги. Незаменимы при заделке удобрений и борьбе с сорняками.

Подготовка к использованию мотоблока

Распахивание грунта начинается с подготовки мотоблока. Давайте выясним, каким образом это осуществить.

Чертеж деталей плуга для мотоблока

Схему компоновки функционально-конструктивных элементов и подробный чертеж плуга можно составить самостоятельно. Максимальная точность позволит избежать сложностей при сборке и негативного влияния погрешностей на эксплуатационные характеристики готового агрегата. Необходимо строго придерживаться габаритных параметров деталей. Даже незначительная неточность способна сильно сказаться на рабочих характеристиках оборудования. В чертежи с размерами навесного приспособления для мотоблока включаются три конструктивные поверхности:

Типичная схема простейшего самодельного плуга складывается из:

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Сборка

Если все сделано правильно на предыдущих этапах, сборка не должна вызвать существенных затруднений. Для этого понадобится лист стали площадью не менее 25 см². К нему привариваются все детали, включая боковой щиток.

Такая работа требует особой аккуратности, поскольку части будущего сельхозинвентаря должны быть хорошо пригнаны, а углы — совпадать. Боковой щиток, обеспечивающий стабильность и надежность сборки, соединяется с другими элементами точечной сваркой. Если замечено несоответствие в геометрической конфигурации, то форма отвала легко поправляется с помощью молотка.

Крепление лемеха

Этот конструктивный элемент задней поверхностью прикрепляется к отвалу и боковой плоскости станины. Последняя с помощью сварочного аппарата присоединяется к распорному элементу и пластинчатому основанию, к которому пристыковываются упорные стальные уголки для лемеха.

Все части конструкции должны выступать за боковой щит на несколько миллиметров. Стальной лист, использованный для точности сборки конструкции, отделяют от нее зубилом либо ручной циркулярной пилой с установленным отрезным диском. Сварные швы следует обработать наждаком, а лемех и отвал — мелкой шлифовальной шкуркой.

Разновидности и их конструктивные особенности

Плуг – это специальное устройство для вспашки почвы, оснащенное металлическим лемехом. Предназначено для рыхления и переворачивания верхних пластов земли, что является важной частью предпосевной и зяблевой обработки. Изначально плуги тянул за собой человек, несколько позже – сельскохозяйственные животные. Сегодня плуг на мотоблок является одним из вариантов использования этой навесной вспомогательной техники, помимо трактора или минитрактора.

В зависимости от формы главных рабочих элементов плуги на мотоблок бывают:

По виду лемеха:

Исходя из числа рабочих деталей:

Кроме того, плуги на мотоблок по специфике крепежа делятся на обычные и оборотные.

Плуг Зыкова для мотоблока своими руками

Одним из самых популярных однокорпусных инструментов для вспашки является плуг Зыкова. Он дает возможность эффективно вспахивать землю, нарезать траншеи для высадки и избавляться от сорняков. Плуг состоит из следующих частей: лемеха, опорной части, полевой доски, пера и стойки. Инструмент может быть с постоянной шириной захвата, либо с переменной, которая достигается установкой движущихся крыльев.

Для изготовления своими руками, сначала необходимо изучить чертежи с размерами. На схеме желтым цветом обозначен плуг Зыкова.

Как сделать однокорпусный плуг самостоятельно, было рассмотрено выше. Этапы изготовления плуга Зыкова аналогичны этому алгоритму.

Как сделать?

Современные модели мотоблоков можно оснастить надежным плугом, изготовленным своими руками. Разновидности этого элемента: двухоборотный, оборотный, двухкорпусный, роторный или изделие Зыкова. Вариантов изготовления конструкции довольно много. Существуют даже варианты, в которых корпус выполнен из газового баллона. Самостоятельно изготовить качественный плуг для мототехники несложно, если соблюдать определенные правила.

Изготовление конструкции можно разделить на несколько основных этапов.

Поворотный вид плуга по праву признан одним из самых функциональных и практичных. Такая конструкция является прекрасным помощником для вспахивания земли на участке, потому что может охватывать достаточно большую площадь. Хорош плуг и тем, что с ним не надо тратить время впустую после каждого подхода. Нужно будет только повернуть плуг и двигаться в обратном направлении. Производительность техники возрастет в разы. Основные действия совершают таким же образом, как и в случае с роторным механизмом, но в этом случае режущие элементы должны находиться ниже полоза (хотя бы на 2 см).

Есть возможность собрать собственноручно и дисковый плуг для техники. Подобная модель собирается из деталей:

Диски для устройства можно взять от старенькой «сеялки», если она есть в арсенале. Устанавливают эти элементы под углом, чтобы повысить производительность работ. Окучник навешивают на технику сквозь сцепной кронштейн. Т-образный поводок от плуга привинчивают к нему при помощи болтиков и стопора. На внушительной скорости окучник, возможно, станет буксовать, поэтому работать придется исключительно на небольших оборотах либо со спаренными колесиками.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Делаем самодельный плуг для мотоблока

С помощью мотоблока выполняются самые различные сельскохозяйственные работы, как то: вспашка, покос, посадка различных культур, окучивание перевозка грузов и др. Но для каждого вида работ потребуется специальное навесное оборудование. В данном материале, речь пойдет о плуге, и возникает вопрос, как поступить: купить плуг, или сделать плуг для мотоблока своими руками.

Плуги делятся на несколько видов, отличающихся друг от друга конструктивно. Сегодня для вспашки мотоблоком применяют однокорпусные плуги, оборотные, и роторные.

Однокорпусный плуг

Данный плуг, конструктивно очень прост, и найти его чертежи и схемы не проблема. Из-за этой просто ты изготовление такого плуга самостоятельно, будет оптимальным, особенно для тех хозяев мотоблоков, которые не владеют особыми навыками.

Изготовление самодельного однокорпусного плуга к мотоблоку, не будет сложным. Ведь практически у каждого в хозяйстве есть ненужные куски металла и подручный инструмент.

https://youtube.com/watch?v=Ky2yrMlwpyY%3Ffeature%3Doembed

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

Первая борозда и угол отвала

После того, как предыдущие этапы были сделаны, настал черед последней регулировке, чтобы последующая нарезка борозд проходила легко. Для этого мотоблок ставят на краю участка, загоняют плуг в землю и проходят первую борозду. На этом этапе важно сохранять прямую линию, чтобы последующие проходы были также ровными. Здесь может помочь натянутая на колышках нить или другой ориентир.

На этом этапе лучше всего проверить, как глубоко в землю углубляется плуг – поместите в борозду линейку или рулетку. При необходимости отрегулируйте глубину вспашки.

Затем одним колесом мотоблок помещается в борозду и плуг ориентируется так, чтобы он был перпендикулярен земле, чтобы сделать это точно, используйте угольник. Если вам неудобно делать это в земле, установите мотоблок на ровную поверхность, подложив под одно колесо подставку, соответствующую глубине борозды. После этого настройка плуга считается завершенной и можно приступать ко второй, третьей борозде.

Регулировка плуга на мотоблоке осуществляется с максимальным соблюдением инструкций, ведь от этого зависит качество выполнения дальнейших работ. Делается это поэтапно:

Для балансировки ставим мотоблок на колесах на ровную площадку. Регулировка подставок определяет глубину проникновения плуга в землю, так вспахивать мерзлый грунт нужно не глубже 15-20 мм, а весенний грунт, 20-23 мм.

Далее болтами устанавливается угол атаки плуга так, чтобы его «подошва» была параллельна поверхности земли.

Для проверки правильности регулировки плуга, производят пробную вспашку, измеряя глубину борозд и правильности отвала почвы в сторону, при необходимости, настраивается.

Видео регулировки плуга на мотоблоке

Советы по настройке плуга для эксплуатации

Как переделать готовый плуг?

Уже готовый плуг при необходимости всегда можно переделать. К примеру, простой конский вариант можно легко изменить на мотоблочный. Почти все конские плуги отличаются внушительным весом из-за наличия грузного отвала. Если подобный элемент установить на мотоблок без предварительной переделки, земля попросту не будет отбрасываться. Чтоб переделать конский плуг в мотоблочный, работы проводят в определенной последовательности.

Если по ходу «испытаний» в поле вдруг выяснится, что приспособление не очень хорошо откидывает землю, то можно аккуратно подогнуть лемех, чтобы он мог сильнее врезаться в почву.

В видео рассказывается о переделке плуга под мотоблок.

Плуг к мотоблоку – это одно из наиболее полезных приспособлений, позволяющее качественно вспахать любую почву, сэкономив массу сил и времени. Давайте рассмотрим особенности монтажа плуга, а также способы изготовления конструкции своими руками.

Как установить и отрегулировать плуг на мотоблок

Настраивать плуг нужно после подготовки самого мотоблока к работе с навесным оборудованием собственного производства. Агрегат располагается на подставке. Колеса с резиновыми шинами снимаются. От правильной регулировки зависит производительность инвентаря, скорость вспахивания почвы и срок службы. Колеса устройства на резиновых шинах необходимо заменить грунтозацепами, которые обеспечат повышенную проходимость по рыхлой почве. Производится установка плуга путем присоединения его к крепежам для навесного оборудования.

Не стоит сразу полностью затягивать болты, которыми инвентарь фиксируется на кронштейне мотокультиватора. Они выполняют еще и регулировочную функцию. При проведении этой ответственной операции, которая непосредственно влияет на качество вспашки, учитывается совпадение продольных осей собственноручно изготовленного аграрного приспособления и фиксатора. Регулировка плуга осуществляется только после проверки правильности его установки на кронштейн мотоблока.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

Детализация размера элементов конструктива произведена на чертеже.

Для его изобретения понадобится сделать (обозначения согласно чертежа):

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист.

Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива.

На предложенном чертеже он выделен желтым цветом.

Плуг Зыкова своими руками

Ниже представлены фото плуга Зыкова сделанного своими руками. Плуг имеет угол атаки, как на тракторах, т.е. очень большой. В принципе чертежи плуга Зыкова, это те которые представлены абзаце про однокорпусной плуг.

Перед тем как выбрать плуг для мотоблока нужной конструкции, следует изучить существующие типы таких приспособлений. В зависимости от характера сельскохозяйственных работ используются:

Можно самостоятельно изготовить универсальный плуг к мотокультиватору, который подойдет для большинства разновидностей почв. Оптимальным вариантом для вспахивания приусадебного участка и для использования людьми, не обладающими соответствующими навыками, представляется легкая однокорпусная конструкция.

Однокорпусные и двухкорпусные модели

Однокорпусный плуг применяется для вспахивания мягкой почвы. Он оснащен одним лемехом. Такой сельскохозяйственный инвентарь прост в сборке и использовании, обладает сравнительно небольшим весом и малым количеством конструктивных элементов. Он способен существенно облегчить процесс боронования на небольшом участке земли.

Двухкорпусная модель плуга предназначается для обработки любого типа почвы, не содержащего каменных включений. Такое пахотное приспособление подходит для нарезания ровных борозд, окучивания сельскохозяйственных культур, уничтожения сорных растений. Рекомендуется устанавливать на мотоблоки мощностью до 3,5 л.с. Можно сделать двухкорпусный плуг с фиксированной или регулируемой шириной захвата.

Агрегат этого типа предназначается для вспахивания трудновозделываемых почв. От габаритов и массы лемеха зависит требуемая мощность двигателя мотокультиватора. Изготовить оборотный плуг своими руками несколько сложнее, чем однокорпусную модель. Он отличается наличием изогнутого под точно выверенным углом рабочего элемента (пера) в верхнем сегменте конструкции. Это позволяет переворачивать почвенный слой сразу при подъеме. Оборотная модель — оптимальный выбор для вспахивания твердого грунта.

Роторная конструкция предназначается для выполнения сложных аграрных работ на трудновозделываемых почвах большой площади. Для самостоятельного изготовления это наиболее трудоемкий вариант. По своему устройству он похож на мотокультиватор. Такая модель оснащена несколькими лемехами, установленными на одной оси. Преимущество роторного плуга заключается в возможности обработки твердой почвы до глубины среза 0,3 м без приложения больших физических усилий. Он позволяет вспахивать грунт одновременно по разным траекториям за счет подвижной конструкции лемехов.

Плуг к мотокультиватору бывает отвальным либо безотвальным. Модели первого типа востребованы дачниками и владельцами небольших земельных угодий. По способу вспахивания такие приспособления подразделяются на:

Оборудование последнего типа задействуется, когда необходимо обработать грунт в свал. Для вспахивания почвы в развал используется плуг, оставляющий борозды. Отвальная конструкция, имеющая особый угол наклона лемеха, позволяет одновременно рыхлить и переворачивать снятый пласт земли. Безотвальные модели чаще всего используют в засушливых районах с сильными ветрами и эрозией почв.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Как сделать плуг на мотоблок своими руками?

Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они должны подсказать вам, каким способом крепить детали конструкции между собой.

Дальнейший порядок действия выглядит следующим образом:

После этого снова сделайте точные замеры всех углов. Только убедившись в правильности соединений, можете окончательно приваривать детали плуга. Как только конструкция полностью остынет, зачистите имеющиеся сварные швы.

Разновидности плугов

Мотоблоки комплектуются тремя видами запашников:

Однокорпусные модели имеют наипростейшую конструкцию, состоящее из одного ножа. Использовать такой распашник следует на легких почвах садовых участков. Если угодье, которое вы хотите обработать является целиной, то такой тип пахотника не справится с задачей. Вам понадобится металлоконструкция большей мощности.

Такую модель зачастую применяют дачники для обработки корнистых участков почвы. За счет смены направления агроном без труда сможет вспахать сложные по форме участки земли. Агрегат подходит для более мощных мотоблоков.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Как сделать поворотный плуг для мотоблока

Поворотная конструкция — это ручной агрегат на специальной сцепке. При изготовлении такого инструмента важно разместить лезвие лемеха на 1,5-2 см ниже горизонтальной поверхности полозка, а его фронтальное основание должно плотно прилегать к отвалу. Плуг с опорным колесом для мотоблока тоже собирается на листе стали.

После завершения сварочных работ отполированные поверхности тщательно очищаются, заливаются технической смазкой и растираются ветошью. Это обеспечит защиту самодельного сельхозинвентаря от коррозийных проявлений. Заднюю поверхность приваренного лемеха следует сделать максимально ровной. Угол, образуемый ею и пластинчатым основанием оборудования, должен располагаться в диапазоне 18-20°, а задние поверхности рабочих кромок — 12-15°.

Навесной агрегат поворотного типа собственноручного изготовления должен быть компактным, относительно простым в эксплуатации, мало весить и в то же время иметь высокую продуктивность, способность обрабатывать масштабные участки земли и исправно функционировать в сложных полевых условиях. Рекомендованные размеры подобного оборудования составляют:

Угол атаки лемеха должен составлять 16°. Это обеспечит плавность вхождения рабочего лезвия в почву и долговечность изделия.

Наклон полевой доски

Для тех, кто уже имеет опыт вспашки земли мотоблоком, объяснять, что и как делать на этом этапе нет необходимости. Ниже дана информация для ознакомления тем, кто столкнулся с этим занятием впервые.

Наклон полевой доски, или как его еще называют угол атаки, – наклон уровня плоскости вспашки относительно поверхности. Регулировка происходит посредством винтовой рукояти.

Порядок действий следующий:

Если допустить ошибку здесь, то будут последствия:

Проверить, все ли верно, можно будет на этапе распашки – мотоблок не должен упираться или идти слишком легко.

Самодельный поворотный плуг для мотоблока

Поворотный плуг отличается универсальностью. Как известно, при вспашке почвы однокорпусным плугом за один проход пласт грунта переворачивается лемехом в одну сторону. Для переворачивания земли в ту же сторону при повторном проходе, приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Плуг на мотоблок, представленный на чертеже, считается универсальным.

Для того, чтобы изготовить самодельный плуг на мотоблок, необходимо помнить о следующих нюансах:

Рассмотрим некоторые варианты самодельного исполнения плуга на мотоблок.
