Пошаговая инструкция по созданию гусеничного вездехода из мотоблока своими руками.
Итак, первым делом необходимо найти пару тракторных покрышек б/у Далее необходимо срезать боковую часть корда покрышки-это можно сделать при помощи электролобзика Или же срезать обычным острым ножом.
После чего делается адаптер из профтрубы ступиц и колес от автомобиля ВАЗ. Адаптер фиксируется в неподвижном состоянии.
После чего одевается резиновая гусеница, сначала на передние колеса мотоблока. Потом на задние колеса адаптера.

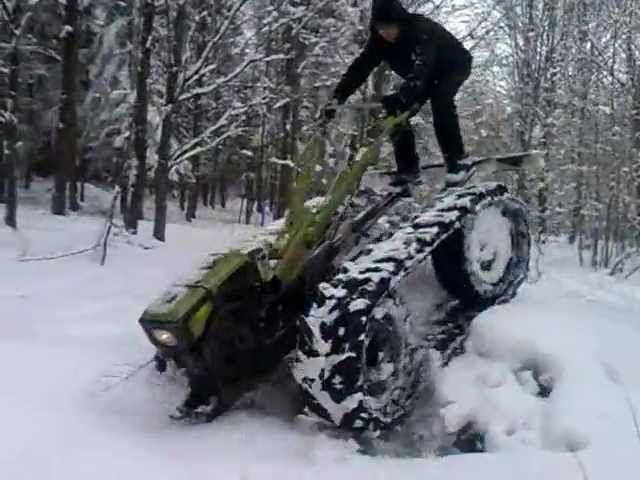

Вот такой гусеничный мотоблок получился
Спасибо за внимание, до новых самоделок!
Оставьте свой голос
В наше время мотоблок является не только востребованной сельхозмашиной. Это еще и фундамент для изготовления разнообразных самодельных агрегатов. К категории самых последних принадлежит вездеход или как его еще именуют, квадроцикл, а также каракат. Любое из упомянутых мототранспортных средств найдет себе применение в регионах с непростыми климатическим условиями и попросту в среде приверженцев экстрима. Создать мотовездеход своими руками из мотоблока можно на пневматике и гусеницах. Рассмотрим достоинства и минусы каждого вида.
Как переоборудовать технику?
Вездеход в традиционном понимании является транспортным средством, предназначенным для перемещения по распутице и трассам, независимо от их полотна. Мотовездеход из мотоблока характеризуется незначительными габаритами и облегченным весом.
Прежде чем приняться за процесс переоборудования, необходимо сориентироваться по отдельным аспектам. Вы можете создать агрегат на гусеничном ходу либо на пневмоколесах. При этом гусеничная конструкция более хитроумная, и необходимо знать и понимать, как ею управлять.
Следующее, что необходимо прояснить, – где и каким образом будет использоваться агрегат, какая вместительность, а также какую нагрузку он сможет перемещать на себе. Разобравшись с данными вопросами, можно приступать к созданию чертежа будущего агрегата.
Мотор не следует брать любой. Он непременно должен быть с принудительным охлаждением. Подбирайте мотоблоки, у которых подразумевается воздушная либо водяная система охлаждения. Двигатель должен быть достаточной мощности, чтобы был способен передвигаться по любой местности без проблем.
Чтобы использовать самодельный мотовездеход зимой, выбирайте 4-тактный мотор. Он имеет превосходные показатели в процессе работы при минусовых температурах.
Структура
Базовые узлы, применяемые для создания вездехода 4х4, помимо самого мотоблока, представлены такими компонентами:
Подобные агрегаты являют собой средства передвижения, предназначенные для одного человека. Средняя несущая способность мототехники равняется ориентировочно 200 килограммам. Ширина шасси определяется требуемой устойчивостью перед переворачиванием, но желательно делать ее не меньше 1,1 метра. Среди мотоблоков с двигателем желательно использовать агрегаты компаний «Угра», «Нева», может быть, другие, располагающие мощностью 10 лошадиных сил и более. Подобных характеристик мощности хватает, чтобы совершать перемещение быстрее 10 км/ч. Она в ходе перемещения по распутице на вязком либо скользком грунте падает до 2-3 км/ч.
Создание колесного агрегата
В первую очередь желательно оснастить штатные двигатели понижающим обороты редуктором. Это объясняется тем, что приемлемый вращательный момент как у дизелей, так и у карбюраторных моторов наступает при 80% от предельной скорости вращения коленчатого вала.
Кроме того, мотор нужно оснастить принудительной охладительной системой. Суть в том, что передвижение будет производиться на небольших скоростях, а набегающего потока воздуха недостаточно, чтобы создать рабочий температурный режим для двигателя.
Рама
Сначала необходимо создать раму, которая будет располагаться между передним и задним мостами. Для этой задачи берутся профильные трубы сечением квадратной формы. Подобные компоненты отличаются высокой степенью жесткости. При применении тяжелой мототехники типа «Нева» или «МТЗ» нередко выполняют жесткую стыковку рамы. За счет этого вездеход выйдет однообъемным.
Иной вариант состоит в использовании так называемой переломки (ломающейся рамы), что дает большие преимущества при эксплуатации агрегата на местности с пересеченным рельефом. В такой ситуации соединение будет производиться через шкворень. Вместе с тем и тот и другой мосты будут оснащаться независимой подвеской.
Для передвижения по лесам для охоты возможно сделать на основе мотоблока болотоход, оснащенный рамой-переломкой. По сравнению с вездеходами на строгой раме он наделен более высокой проходимостью.
Задний мост и система подрессоривания
Проще всего применять для изготовления заднего моста уже готовые компоненты от старенькой легковой автомашины, например, «Москвича 412». Это обуславливается незначительным весом таких элементов, дающих возможность практиковать их для изготовления вездехода. Для размеренности хода систему подрессоривания выполняют на амортизаторах, что уменьшает дополнительно и вибрирование кузова. С целью сокращения расходования горючего и снижения сопротивления при поездке по территории со сложными условиями для передвижения желательно делать независимую систему подрессоривания для каждого заднего колеса индивидуально. Чтобы предупредить больший уровень раскачивания, необходимо связать раму с задним мостом, для этого следует использовать каленые болты, а чтобы соединения были эластичными, применять вставки из резины.
Колеса
Для усиления сцепки колес с дорожным полотном, в особенности по болотистой территории, применяется вездеход на шинах низкого давления. Подобные колеса благодаря незначительному давлению на почву дают возможность сделать передвижение мотовездехода на камерах предельно мягким. Для этого используются специализированные колеса от больших болотоснегоходов. Равным образом их можно сделать своими силами, что реализуется таким способом:
Для увеличения проходимости и сцепки колес с грунтом следует вырезать из шин своеобразные грунтозацепы и инсталлировать их на камеры.
Пошаговая сборка
Собираем свою версию вездехода из приготовленных запасных частей. Данный процесс включает в себя следующие шаги:
Все компоненты или блоки в ходе их изготовления должны испытываться на правильность функционирования.
Гусеничный мини-вездеход
До начала работ сориентируйтесь с инструментарием. Можно со стопроцентной уверенностью констатировать, что понадобятся:
Перед созданием чертежных материалов, ознакомьтесь с типовой структурой.
Если не имеется полностью готовой рамы, то ее просто сварить из профилированной трубы, а конфигурацию придать посредством приспособления для гибки труб.
Когда рама будет изготовлена, подвергните обработке ее противокоррозионным раствором и покрасьте высококачественной краской, способной выдерживать и влажность, и зимний мороз.
Гусеницы
Все, кто когда-то своими силами создавал гусеничный вездеход, заявляют: создание гусениц является самой сложной процедурой.
Легче всего их изготовить из автомобильных шин. Этот способ очень выгодный – прочный и низкобюджетный. Компонент делается по закрытому кругу, по этой причине разрыв покрышки случиться не сможет.
Рассмотрим руководство по созданию гусениц, их можно выполнить двумя способами.
Из шины автомобиля:
Из конвейерной ленты:
Возможно, вышеизложенная информация будет полезной, если вы приняли решение создать вездеход на базе мотоблока.
О том, как сделать вездеход из мотоблока своими руками, смотрите в следующем видео.
Уважаемые посетители сайта “Самоделкин друг” из представленного материала вы узнаете, как самостоятельно собрать универсальный вездеход из мотоблока, который без особых доработок может быть трактором, а установив большие колеса низкого давления превращается в вездеход. За основу для изготовления трактора-вездехода автором был использован мотоблок “НЕВА” с двигателем “Lifan” Мастер в данной воплотил свою давнюю мечту скрестить трактор и мотоблок и тем самым получить универсальную машину которую можно использовать непосредственно как трактор для вспашки огорода, покоса травы, культивации, а так же как вездеход для поездок в лес на охоту, по грибы да ягоды и на рыбалку.
Вездеход имеет 3 типа колес -это колеса от мотоблока, от мотоцикла “Урал” и вездеходные ободрыши ЯК-40 авиационная резина на дисках R-20 от автомобиля “Порше” В передней части расположен багажник, сзади съемный кузовок для двух пассажиров, а так же тент навес от непогоды.
В качестве использования как трактор машина пашет, культивирует, косит траву, кстати для покоса травы автор сделал интересную косилку из шины бензопилы дружба, такая косилка берет траву и сорняки различной толщины. В задней части установлена лебедка для подъема навески. Установлен ведущий шкив для увеличения диапазона скоростей и 2 ремня, один 1180, а второй 1320 так имеется прижимной ролик и две педали сцепления.
Пошаговая инструкция по сборке универсального вездехода своими руками.
Первым делом была сварена рама из квадратной проф-трубы.
Три вида колес: от мотоблока, мотоциклетные “Урал” и вездеходные ободрыши ЯК-40 авиационные на дисках R-20 “Порше”
Навеска поднимается при помощи лебедки.
Переделан в вездеход.
Косилка для трактора из бензопилы “Дружба”
Для покоса травы на трактор ставятся колеса от мотоцикла “Урал” Косилка приводится в действие за счет ременной передачи, а вал передаёт крутящий момент на шину с цепью и происходит равномерное скашивание травы.
Уважаемые посетители сайта “Самоделкин друг“ из представленного материала вы узнаете, как сделать мини-вездеход с колесной формулой 4х4.. Данный вездеход имеет малые габариты и вес, а так же оснащен двигателем от мотоблока с мощностью 7 л/с, колеса низкого давления установлены от импортного квадрацикла. Крутящий момент передается от ДВС на передний и задний мост за счет мотоциклетных цепей ИЖ. Рулевая колонка и колесо заимствованы от ВАЗ 2108, а также ШРУС . Рама мини-вездехода сварена из профтрубы прямоугольного сечения. Корпус машины обшит пластиком 4 мм при помощи клепок. Вездеход имеет 2 сидения для водителя-механика и штурмана)) Так же автор предполагал и другую компоновку машины с колесной формулой 6х6, где крутящий момент передавался за счет цепей. Но двигатель не потянул и пришлось отказаться от данной затеи. А так миник получился шустрый, можно вдвоем сгонять на рыбалку или же охоту, в задней части имеется небольшой багажник куда можно положить рюкзаки, удочки, ружья. Так же на вездеходе просто покататься по бездорожью.
Давайте рассмотрим, как собирался данный вездеход?
Пошаговая инструкция по созданию мини-вездехода своими руками.
Передний мост Рама Вес колеса составляет ровно 7 кг Двигатель Установлен на раму вездехода. Корпус обшит пластиком 4 мм. Вариант с кабиной. Пробная версия 6х6 Задняя тележка Испытания. Всем большое спасибо за внимание!
Многие мастера предпочитают усовершенствовать свой мотоблок и сделать его более функциональным, устанавливая специальные гусеничные приспособления. Безусловно, их можно приобрести готовыми в магазине, но гораздо бюджетнее и разумнее будет сделать собственноручно.
Особенности и устройство
Гусеницы для мотоблока значительно упрощают и перевозку груза, и движение самого устройства. За счет того, что гусеничный механизм покрывает довольно большую поверхность, мотоблок движется гораздо равнее, оказывает меньшее давление на поверхность и не застревает на сложных почвах. Мотоблок на гусеницах способен работать даже в плохую погоду, а в хорошую он становится еще более маневренным.
Уход и использование гусеничного модуля не вызывает у владельцев особых сложностей, а сделать его самостоятельно совсем несложно. Предстоит учитывать, что, когда мотоблок укомплектовывается гусеничным модулем, его скорость уменьшается. Однако способность устройства перемещаться по сложным местностям, перевозить грузы и даже очищать территорию от снега возрастает.
Мотоблоки с гусеничными модулями в остальном полностью совпадают с обычными мотоблоками. Двигатель должен быть четырехтактным с возможностью блокировать оси, чтобы устройство могло повернуться, при этом не делая целый круг. Существует также требование наличия водяного охлаждения, помогающее справиться с высокими нагрузками, из-за которых мотор перегревается. Данная разновидность более эффективна, чем воздушная. Система сцепления, коробка передач и редуктор у гусеничных механизмов представлены в традиционной версии. Управляется мотоблок на гусеницах при помощи рукоятки.
Самостоятельно создавая гусеницы, важно понимать, что если сконструировать их слишком высокими, то центр тяжести мотоблока переменится, и он начнет испытывать трудности, поворачиваясь, и даже накреняться на тот или иной бок. Для предотвращения такой ситуации вторую ведомую ось предстоит сделать длиннее на пару-тройку сантиметров. Также при помощи втулки удастся расширить колесную базу, уже существующую у мотоблока.
Из чего можно сделать?
Выбирая материал для гусениц, важно учитывать, что он не должен быть избыточно тяжелым. Так как сам мотоблок не обладает мощным двигателем, он банально не справится с увесистым материалом и, скорее всего, сломается. Гусеничный механизм, как правило, делается из мотошин, цепей, труб, ремней либо же транспортной ленты в комбинации с втулко-роликовой цепочкой.
Большинство мастеров создают гусеницы из автопокрышек – эти детали легко преобразовываются в требуемую конструкцию. Выбирать необходимо покрышки больших грузовых машин, учитывая имеющийся рисунок протектора и форму, ведь правильный рисунок улучшит сцепление с поверхностью. Лучше, если это будут запчасти, ранее принадлежавшие тракторам или иным крупногабаритным моделям.
Правильно подобранный протектор сможет хорошо контактировать и с мокрой землей, и с покрытой льдом, и с заснеженной поверхностью. Помимо материалов для гусениц, для конструирования полноценного устройства потребуется мотоблок с КПП, а также пара дополнительных колес. При необходимости к мотоблоку прикрепляется дополнительная телега и, по желанию, даже на полозьях, чтобы транспортировать грузы по глубокому снегу.
Пошаговая инструкция по изготовлению
Чтобы сделать своими руками гусеничный механизм для мотоблока, помимо используемых материалов потребуются определенные инструменты: болгарка, а иногда и дрель, сапожный ножик и набор отверток, болтики, гайки и гаечные ключи, аппарат для сварки, проволока, цепочки и шлифовальная лента. Безусловно, необходимыми окажутся и чертежи, которые несложно обнаружить в интернете в свободном доступе.
Если самодельные гусеницы будут делаться из автомобильных покрышек, то первым делом шины освобождаются от бортиков до состояния беговой ленты – дорожки для гусениц. Делать это проще при помощи качественно заточенного ножика, например, предназначенного для работы с сапогами. Процесс корректировки получается длительный, но ускорить его получится, если периодически промазывать лезвие мыльной субстанцией.
Боковины покрышек удобнее срезать электрическим лобзиком, обладающим мелкими зубцами. На следующем этапе изнанка покрышки также корректируется: с нее убираются лишние слои. Делать это нужно в том случае, когда лента получается внутри слишком плотной. Такая гусеничная приставка из автомобильных запчастей оказывается довольно прочной, так как покрышка изначально является замкнутой, а значит, и гусеницы сложнее будет повредить во время работы. К сожалению, имеющаяся ширина покрышки не даст пользователю возможности задействовать большую поверхность. Впрочем, некоторые умельцы решают эту проблему, используя несколько шин.
Самый простой гусеничный модуль удастся сделать из транспортной ленты и втулочно-роликовых цепочек. Сперва в зависимости от того, насколько мощный имеется двигатель, выбирается требуемая толщина используемой ленты. Следом происходит обработка краешков, которые могут начать лохматиться и из-за этого раньше выйти из строя. Для этого используется леска с шагом в десять миллиметров. Обработанные края затем сшиваются в кольцо, специальным шарниром либо просто по торцевым частям.
Несмотря на некоторую примитивность механизма, служить он будет очень долго. Важно дополнить, что толщина ленты должна превышать семь миллиметров, иначе устройство окажется не в состоянии выдерживать требуемые нагрузки. Оптимальным считается промежуток от восьми до десяти миллиметров.
Гусеничный модуль удастся изготовить из ремней, если они обладают клиновидным профилем. Соединять детали лучше всего грунтозацепом, который фиксируется на ремешках винтами или заклепками. Еще одним распространенным решением считается конструирование гусениц из цепочек равного размера. Такая универсальная деталь, как правило, имеется в большом количестве в любой домашней мастерской, поэтому данный способ является еще и экономичным. Чтобы сделать гусеницы, предстоит взять пару равных цепочек и разжать у них крайние звенья.
Теперь две цепи можно соединить в один контур, звенья зажать обратно и для надежности все сварить. Для большей прочности цепочки можно скрепить опять же грунтозацепами, которые, кстати, также просто делаются из подручных материалов – металлических листков требуемой толщины. Вообще, данная деталь может быть не только стальной, но деревянной и даже пластиковой. В последнем случае в качестве нее применяются бруски из дерева или же трубки из пластика. Какой именно материал окажется наиболее подходящим, можно определить в зависимости от целей использования мотоблока.
В том случае, когда ожидаемый для транспортировки груз не отличается большим весом, грунтозацепы стоит сделать пластиковыми. То же относится и к движущимся устройствам, оборудованным слабыми моторами. Когда мотоблок планируется применять в качестве трактора, и он обладает довольно мощным двигателем, отдавать предпочтение следует деталям из стали.
Иногда самодельные гусеницы укрепляют трубами, которые при помощи сварки соединяются между собой. Детали в этом случае используются выполненные из металла и обладающие прямоугольным сечением. При этом приводные валы рекомендуется извлекать из «Оки», а шлицевую часть брать у «Бурана». Оборудование обязательно укомплектовывается тормозами, которые монтируются на передние валы. Такое дополнение позволяет получить устройство с максимальными возможностями.
Стоит упомянуть, что для того, чтобы переделать обычный мотоблок в гусеничный на ходу, на него сперва придется поставить два дополнительных колеса, по одному с каждой стороны. В результате должна получиться четырехколесная конструкция, на которую уже и надеваются гусеницы. Некоторые мастера предпочитают делать эти дополнительные колеса съемными, вместо того чтобы приваривать новые крепления. Осуществить это получится, если прикрепить колеса к оси, задействуя гибкую или жесткую передачу. Нельзя не упомянуть, что необязательно изготавливать гусеницы самостоятельно – не менее экономным решением будет использование частей от старой техники, например, «Бурана».
Рекомендации по эксплуатации
Пользуясь гусеницами мотоблока, необходимо постоянно проверять, насколько хорошо натянута цепь, а также регулярно промасливать детали, чье трение возникает при движении. Кроме того, рекомендуется каждый раз перед эксплуатацией проверять, не появились ли на цепи какие-то повреждения и разрывы. После поездки также следует провести плановый осмотр, чтобы вовремя обнаружить какие-либо повреждения или же вышедшие из строя зацепы. Пользуясь мотоблоком, следует избегать наездов на корни и каменные массивы, а также пеньки, иначе гусеничный модуль очень быстро будет порван.
Обзор мотоблока-вездехода на гусеницах смотрите в следующем видео.
