Cхема создания мотоблока

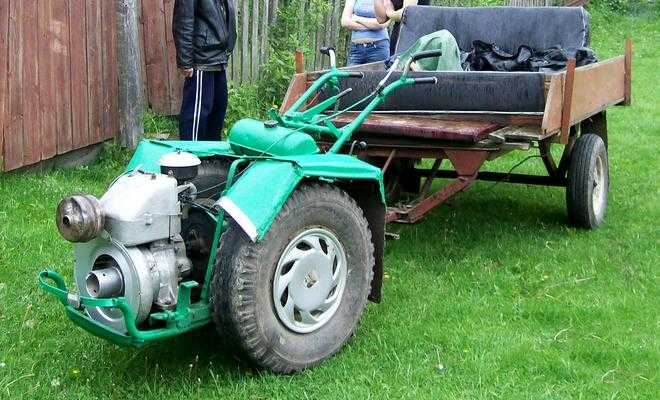

Самодельный мотоблок из КПП ЗАЗ состоит из 2 колес, является самоходным, собран с двигателем, на котором есть принудительное охлаждение головки цилиндра. Осуществляется оно при помощи воздуха. Мотор надо подбирать такой, чтобы он мог работать на разных скоростях, в том числе и маленькой, и был способен выполнять большие объемы работы. Можно поставить мотор от мотороллера, с него же снять и другие элементы:

  • тросы для управления;
  • подвески двигателя;
  • рукоятки;
  • цепи;
  • дугу, рамы.

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем. Мотоблок на базе КПП ЗАЗ создается следующим образом:

  1. Из труб варится П-образная рама.
  2. На токарном станке надо выточить колесную ось.
  3. Сделать 3 самодельных шарнира, которые устанавливаются на передней и регулирующей тяге. Такой подход в сборке применял конструктор Архипов, когда делал свой мотоблок. Шарниры использовались для того, чтобы соединить мотокультиватор, руль и плуг.
  4. Наварить на раму машины стальную трубу, на которой должна быть ось. Она нужна для осуществления натяжения, которое передается коробке передач. Чтобы такое натяжение постоянно присутствовало, надо сделать качающее коромысло.
  5. Сварить ручку для переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
  6. Ходовая часть может иметь шаг цепей, которые равны 12,7 и 15,9 мм. Звездочки на цепи обладают следующими характеристиками — выходной вал — 11 мм, вторичный вал — 60 и 20 мм, ходовая ось — 20 мм.

Основные этапы изготовления мотоблока:

  1. Сваривается рама, на которую потом надо установить двигатель, 2 трубы в виде дуги.
  2. Между ними крепится топливный бак.
  3. Мотор собираем при помощи кронштейна, который также приваривается к раме.
  4. На ось надо навесить мотор с подвеской, а потом все детали соединяются с дугами рамы.
  5. Монтируется вторичный вал.
  6. Протягиваются тросы управления.
  7. Натягиваются цепи.

Двигатель

Как уже отмечалось выше, основная движущая сила самодельных мини-грузовиков – моторы от мопедов (советские журналы рекомендовали использовать мотор «ИЖ-56»), оппозитные двигатели небольшой мощности. Достоинство последних – возможность снижения центра тяжести и низкие вибрации, что становится важным, когда речь заходит о тяжелом кузове, монтируемом на легковое шасси.

Трудно предположить, что от самодельного грузовика потребуются хорошие показатели динамики и разгона. Крутящий момент при выборе имеет решающее значение, однако некоторые оборотистые двигатели смогут использоваться вместе с понижающим редуктором. На низких оборотах хорошее значение Н˙м демонстрируют четырёхтактные дизели.

А на схемах часто можно видеть силовые агрегаты «ЗАЗ», но важнее, что также часто их можно встретить на реально работающей технике. Долговечность этих моторов, снабжённых неплохой, по меркам нашей реальности, атмосферной системой охлаждения, достойна отдельного упоминания.

Неплохо зарекомендовали себя тракторные двигатели от Т-16, Т-25 и пр. Моторы вроде Д-21А1 вполне можно приспособить для бытовых нужд: мощность – 25 л.с., максимум оборотов – 1800. Правда штатный стартёр от этих двигателей может не потянуть российских холодов, поэтому родной стартёр часто меняется на стартёр от Т-40.

Дополнительно мотор можно усовершенствовать, добавив к нему картонный фильтр, а учитывая габариты располагать его лучше за кабиной. С коробкой ГАЗ-51 двигатели от Т-16 могут соединяться родным сцеплением, правда в этом случае потребуется использовать переходник из листового металла с отверстиями под крепление и вал.

Детали, сборка новых узлов и комплектация мотоблока

К сожалению, из старенького ВАЗ для мотоблока использовать можно не так много деталей. Вот список того, что пригодится в том или ином случае:

  • двигатель, поскольку у Жигуля движок бензиновый, то этот вариант не самый экономный;
  • топливный бак и части топливной системы;
  • система отвода отработанных газов;
  • воздушный фильтр;
  • стартер;
  • руль, рычаги газа и сцепления;
  • коробка передач, раздатка;
  • колеса;
  • задний мост — пригодится для сборки прицепной конструкции.

По сути — это все, что можно использовать от ВАЗа. Самодельный мотоблок из моста Жигулей и подобных моделей ВАЗ без множества преобразований сделать очень трудно, поэтому приходится использовать только отдельные части ходовой.

Обычно двигатель для мотоблока берут дизельный, поэтому стоит покопаться в старой мототехнике, например в том же мотоцикле. Есть некоторые самоделки с двигателями от пилы, но они применяются для легких земельных работ.

Выбор двигателя очень важен, поэтому ориентируйтесь на тип работ, которые будут выполняться мотоблоком. Для средних нагрузок со вспашкой земли и сборкой урожая вполне хватит движка от мотоцикла, а для более трудоемких работ потребуется уже мотор от машины.

В некоторых случаях, если не хватает деталей, можно купить оригинальные запчасти к мотоблокам и использовать их в конструкции. Такой вариант стоит рассматривать, только если в чертеже присутствуют рекомендации и примеры по переделке покупных запчастей.

Поскольку нам нужно получить рабочий прототип, старайтесь как можно полнее соблюдать все инструкции и выполнять все работы по схеме и чертежам.

Использование заднего моста ваз

Что уж точно можно сделать своими руками, так это многофункциональный прицеп из заднего моста Жигулей.

Для этого понадобится немного материалов:

  • стальные трубчатые заготовки 60х30 и 25х25 мм;
  • колеса и рессоры от заднего моста Жигулей;
  • листовые куски стали от 0.8 мм толщиной;
  • швеллеры, листы дюралюминия от 2 мм толщиной.

Кузов прицепа можно собрать различными способами. Один из самых распространенных вариантов — деревянный с металлическими уголками и винтовыми креплениями. Процесс работы следующий:

  1. Деревянный каркас крепится на металлическую конструкцию заднего моста.
  2. Металлические детали свариваются между собой.
  3. Поперечные траверсы делаются из профиля 25х25 мм, трубчатые заготовки пригодятся для лонжеронов.
  4. Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем к нижнему мосту.
  5. Далее соединяются балки.
  6. С помощью рессор соединяем между собой лонжероны. Для этого на оси балок аккуратно надевается край рессор. С центральной частью конструкции балка соединяется стремянками.
  7. Последняя часть — треугольное дышло, которое сваривается из металлических труб. Дышло приваривается к металлическому каркасу.

Осталось соорудить переход от дышла прицепа к мотоблоку.

Как смастерить самодельный мотоблок из кпп заз

Мотоблок своими руками: как сделать, самодельный с коробкой от жигулей, собрать из КПП и заднего моста ВАЗ (жигулей), ЗАЗ, чертежи, размеры, как соединить - Про мотоблоки
Большинство работников сельского хозяйства производят самодельный мотоблок, в котором используется двигатель от ЗАЗ. Почему именно он? А потому, что данное устройство отличается хорошими показателями. Его параметры часто превышают разработки популярных брендов. Кроме того, по словам многих специалистов, такой вариант становится подходящим для любого агрария.
Несмотря на то, что продукция отечественного производства зачастую вызывает жалобы у потребителей, на этот раз в высоком качестве можно не сомневаться. Для мотоблока двигатель дает 3,5 лошадки. Это, конечно, не очень много, но для данного приспособления будет в самый раз. Лучшим вариантом считается создать устройство без цепей и ремней. Сначала с УД1 снимается коленвал, затем достается сцепление и коробка. На маховике в конусе наваривается «тело». Коленвал требуется укоротить, под болт необходимо нарезать резьбу.

Мини трактор, выполненный своими руками из ЛуАЗ

Необходимо взять остатки трактора, который был собран на основе КПП машины ЛуАЗ. Конструкцию требуется немного переделать. Благодаря П-образному профилю существует вариант удлинения рамы. Кроме того, нужно поменять направление оборотов. Данный агрегат обладает ведущим задним мостом, самодельными ступицами, колесами от устройств сельскохозяйственной техники прицепного типа, двигателем УД2.

В двигателе ЗАЗ отрезана задняя стенка. На вал со шлицами натянута шестерня редуктора. С обратной стороны располагается маховик. Эта конструкция изготовлена на заводе. На приспособление устанавливаются два насоса масляного типа, которые предназначены для ГОРУ и раздельно-агрегатной гидросистемы.

Многие детали, такие как колеса, крылья, мосты, капот, снимаются с автомобиля, который уже вышел из строя в процессе эксплуатации. По желанию данные элементы можно самостоятельно сварить из металла. Ведущие звездочки, имеющие подшипники, присоединяются к раме.

Кроме того, существует возможность изменения их положения для того, чтобы натянуть цепи. Вся начинка устройства обеспечивает процесс передвижения. Задний мост включает в свой состав две полуоси, расположенные в «чулке». Он изготовлен также на заводе.

Кулачек тяги рулевого механизма оборудуется в центре вместе с маятником подвески, которая размещается спереди. Благодаря данным особенностям конструкции исключаются «заносы» на поворотах и неровной местности. Проблема тормозов решается «хомутовыми» колодками, которые изготовляются своими руками.

Как правило, он располагается по центру. Однако его можно сместить вправо, создав усиление трапеции. Благодаря этому позволяется сделать в раме отверстие. Оно необходимо для того, чтобы смог выходить привод «заднего моста», который направляется к навесному устройству. Педали соединяются общей осью. Ее вал подает действие для тормоза, находящегося слева.

Привод гидравлического насоса

Особенность устройства состоит в том, что в процессе его изготовления можно экспериментировать с абсолютно любым элементом. Некоторые из них вообще не требуются. К примеру, в системе гидравлики можно обойтись без фильтра для очистки масла и насоса. В процессе изготовления привода применяется имеющееся приспособление на шесть шлицов, используются самодельные звездочки.

1. Если опустить рычаг вниз, раскрывается «дренаж» нижней части полости цилиндра. В результате поршень опускается. Происходит это за счет воздействия силы тяжести устройства, а также напора жидкости, которая поступает сквозь верхний штуцер от насоса.

2. Если установить рычаг ввысь, раскрывается «дренаж» верхней части цилиндра. Вследствие этого жидкость поступает в нижнюю его полость от насоса. При этом клапан закрывается, а оборудование сосредотачивается вверху.

3. Если установить рычаг в нейтральном положении, жидкость не имеет возможности протекать из нижней части в верхнюю. Этому препятствует закрытие клапана. Конструкция при этом не опускается.

4. При установке рычага в нейтральное положение увеличивается давление в верхней части цилиндра во время попадания колеса на неровную поверхность. В результате открывается клапан, жидкость начинает поступать вниз. Для того, чтобы вернуть плуг в требуемое положение, нужно удерживать рычаг в положении «вниз».

Анализируя работу и конструкцию мини трактора, можно выявить такие недочеты:

1. Возникает спонтанное выключение определенных передач в процессе нагрузки. Происходит это из-за того, что крутящее действие отображается на КПП в обратном направлении, то есть против часовой стрелки.

2. Прекращает свою деятельность гидравлика, что осуществляется в процессе нагрева масла.

3. Двигатель способен быстро изнашиваться. Кроме того, он требователен в эксплуатации.

Однако главный недочет состоит в ремонтопригодности. Для того, чтобы демонтировать КПП, требуется разобрать всю конструкцию трактора. Взяв на вооружение данные знания, можно выполнить устройство самостоятельно. Для этого не обязательно быть профессионалом.

Конструкция тяжелого прицепа

Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.

Необходимые материалы:

  • швеллер (65 мм);
  • полуоси передние (советуется использовать элементы от «Жигули» или «Москвича»);
  • профиль (труба 60×40);
  • стальные трубы;
  • уголки (60×60);
  • сварочный аппарат.

За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.

По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.

Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.

Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.

На базе жигулей

Самодельный минитрактор из Жигулей своими руками можно изготовить, используя те же манипуляции, что и с другими автомобилями, предназначенными под переделку в минитрактор.

На российском рынке сельскохозяйственной продукции представлено достаточно много моделей культиваторов иностранного и отечественного производства от различных фирм. Культиватор Техас — настоящее европейское качество на долгие годы.

КамАЗ — это мощная современная машина, выпускаемая на заводе Камаз, которая способна перевезти за один раз большое количество кубов различных строительных материалов. Тут узнаете сколько кубометров различных грузов помещается в кузов Камаза.

Покупательская тележка обеспечивает комфорт покупателю в момент набора и транспортировки покупок, а продавцу приносит дополнительную прибыль.

Перейдя по ссылке ознакомитесь с характеристиками покупательской тележки.

Условно, можно разделить весь процесс работы на несколько шагов:

  • Разработка кинетической схемы, где учитывается устойчивость и равновесие всей конструкции.
  • Изготовление рамной конструкции, используя металлические уголки и трубы. Здесь крайне важно правильно установить вилку и втулку, обеспечивающие правильный поворот прицепного механизма.
  • Конструкция кузова изготавливается из обычного листового железа, высота бортов при этом не должна превышать 300 мм.
  • В качестве двигателя можно использовать заводской от Жигулей, либо любой имеющийся у вас в наличии.
    Благодаря цепному соединению, от двигателя будет передаваться крутящий момент на редуктор, а затем на задний мост. В конструкции самодельных минитракторов, задние колеса являются ведущими.
  • Рулевое управление и водительское сиденье можно оставить от Жигулей.

Наш помошник мотоблок | автор топика: вячеслав

кто делал самодельные прицепы к мотоблоку какие ставили ступицы и колесаВладимир (Ansbert) У гого что есть, то и ставтм.

леонід (Addalyn) ЧТОБЫ НЕ ТОЧИТЬ.ВАРИЛИ ЦАПФЫ МОСКВИЧА СО СТУПИЦАМИ

Сергій (Upendra) На прицепе моего МБ, стоит задняя балка «Москвич»-2141, в сборе

александр (Thomason) тяжеловато будет

василий (Agharna) Самый оптимальный вариант это прицеп из моторолер практически все годово нужно только убрать все лишнее и приварить вместо передка дышло и готово.

Ну если проблема с моторолером то неплохой вариант с задними подвесками от переднеприводного автот, ну к примеру от нашей девятки.

Сергей (Bruno) Передние от запорожца

Сергей (Bruno) 

Сергей (Bruno) Передние с жигулей

Сергей (Bruno) 

Сергей (Bruno) 

Вячеслав (Dulcinea) у меня есть колеса от с 3 д с какими ступицами их можно состыковать и как сделать тормоз

Иван (Sealey) Колеса и ступицы с сельхозтехники 4, 50х10 но нет тормозов.

Сергій (Upendra) Тяжеловато это смотря для какого МБ. У меня «китаец» 8-ми сильный, дизель. Сам МБ весит 220 кг, прицеп 300, итого 520, но тонну тянет, проверено, но это в экстренном случае, а так вожу в пределах 500 — 700 кг уже 3, 5 года. У нас очень популярны 8-10 сильные, 6- скоростные «китайцы»дизеля, тягучие, выносливые, простые в обслуживании.

Геннадий (Honoura) Я взял ступицы и тормозные механизмы от а/м ВАЗ 2109 Прицеп самодельный весом около 100 кг. возит смело. 500 кг. груза

Геннадий (Honoura) ступицы задние.

Анатолий (Kellie) Отличная идея, вообще идеально подходят задние мосты от переднеприводных авто, Можно сделать гидротормоза, используя главный цилиндр от сцепления того же ВАЗ — класика, да и ручник сделатть.

Сергей (Bruno) а если поставить ведущий мост от Ваза и сделать привод от вома, то любая гора нипочём, а по грязи идёт, как танк.

Сергей (Bruno) НО! НА ТВЕРДОМ ПОКРЫТИИ ОБЯЗАТЕЛЬНО НАДО ОТКЛЮЧАТЬ.

Сергей (Bruno) ЕСТЬ ЕЩЁ СЕКРЕТ — ПОСТАВИТ ПОД ПРИЦЕПОМ НИВСКУЮ РАЗДАТКУ С МЕЖОСЕВЫМ ДИФФЕРЕНЦИАЛОМ И БУДЕТ ПОЛНЫЙ ПРИВОД.

Николай (Baladhi) скоро по новой ниву изладят может она лучше будет

Tags: Как сделать мотоблок из моста от ваз

Области применения

В силу того, что самодельные минитрактора во многом идентичны магазинным вариантам, таким как Уралец, Кубота, Булат 120, Уралец 160, Янмар по самым различным критериям, их сфера использования также будет довольно схожей.

Область применения

Любая подобная техника изготавливается исключительно для использования ее в сельскохозяйственной сфере, где основным требованием является эргономичность и надежность агрегатов.

Что же касается самодельных минитракторов, то, пожалуй, самым основным видом работ, которые они выполняют, является различная обработка почвы для дальнейшего ее использования. Данная область довольно обширна и включает в себя целый ряд специфических работ:

  • культивирование почвы, а также удаление сорняков и прочей растительности с земли;
  • формирование грядок;
  • высадка картофеля при помощи специального навесного оборудования;
  • выкапывание клубней картофеля и т.д.

Как мы видим, с помощью самодельных минитракторов можно выполнять фактически полный спектр земельных работ, главной целью которых является выращивание и сбор урожая.

Для села это первостепенная задача, ведь это единственный способ прокормить себя в этих условиях, отсюда и та незаменимость такой техники, которую многие отмечают. Однако, земельные работы – это не единственное, на что способны самодельные агрегаты.

Если немного потрудиться, продумав применение дополнительного навесного оборудования, то можно существенно расширить сферу применения подобной техники:

  • кошение травы с целью заготовки сена;
  • транспортировка различных грузов, а также уборка строительного и сельскохозяйственного мусора с участка;
  • расчистка территории от снежных массивов и т.д.

Важно понимать, что дополнительное оборудование будет стоить определенных денег, но можно и его изготовить самостоятельно. Те же снегоуборщики и косилки для травы имеют вполне простую конструкцию, которую можно сделать из сподручных материалов и средств.

В строительстве

Благо, в интернете присутствует достаточное количество схем и чертежей, облегчающих фермеру эту задачу.

Подробная инструкция и чертежи – как построить и собрать простой минитрактор

Самодельные минитрактора своими руками в домашних условиях представляют собой довольно типовую конструкцию, хоть и не приглядную на вид.Но, вопрос внешней красоты здесь не играет абсолютно никакой роли, ведь самостоятельная сборка предполагает только наличие тех рабочих характеристик и показателей, которые позволяют осуществлять довольно обширный комплекс работ.

На первоначальном этапе, нужно сделать одну очень важную вещь – составить подробный чертеж будущего агрегата, с указанием точных размеров и основных рабочих узлов. Если вы не обладаете нужными знаниями в данном вопросе, можно воспользоваться посторонней помощью (к примеру статьей о том как сделать минитрактор переломка своими руками).

Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.

Чертеж 1

Рама, является несущей конструкцией. К ней крепится все навесное оборудование.

Чертеж 2

Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.

Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.

На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.

Сам процесс сборки будет включать в себя несколько этапов:

Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.

Изготовление рамы

  • Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
  • Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.
  • В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью – примерно 40 л.с.
  • ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.
  • Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.
  • Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
  • В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов – это допустимый минимум для проведения сельхоз работ.
  • В данной последовательности, в принципе, и кроется ответ на вопрос – как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.

К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.

Самодельная 2х ступенчатая кпп на мотоблок или минитрактор

Дабы сразу избежать вопросов наподобии «для чего?» и «зачем?» поясню область применения. Такая КПП может быть установленна (в основном) на самодельный или при желании на заводской мотоблок или минитрактор либо их прецепное оборудование. Тем более если требуется поменять направление вращения до и после этой кпп.

А для переключения между повышеннымипониженными передачами с изменением вращения валов, и без изменения вращения валов при использовании вместо шестеренок цепной передачи.

Б реверс редуктор.

Думаю там понятно где цепная а где шестеренчатая передачи.

Цель темы: Донести до интересующихся принып действия, возможности применения, возможные и -, ну и вынести на обсуждение создание моей самодельной КПП Как Соединить Кпп Ваз И Двигатель Мотоблока

Ну и сразу выношу на обсуждение создание моей кпп. У меня она будет применена на самодельном мотоблоке во первых для изменения врашения, во вторых для переключения между повышенными и пониженными передачами. У меня после 4х ступенчатой кпп по плану должен был стоять цепной редуктор с передаточным числом 2.6.

Но проведя ряд расчетов стало понятно что скорость движения с этим редуктором будет очень мала (на 1й передаче 1500 Об./мин 900 м/ч а на 4й передаче при 3500 Об./мин 5.8 км/ч) а тяговое усилие приличное. Это конечно хорошо но если нужно куда то сездить за чем то легким (километров дапустим за 5 от дома) то попросту задолбаешься ехать и сожгешь прилично топлива.

Если убрать промежуточный редуктор то макс. скорость возрастает до 15 кмч но тяга уменьшается и к тому же вспашка или фрезирование становятся не возможным по ряду причин. Тогда то и радилась идея создания подобной кпп которая поможет сохранить тяговое усилие и в то же время поможет ездить по быстрее.

Идея до боли проста. Те кто хоть раз разбирал редуктор муравья поймут сразу же что к чему ну а остальным распишу все в процессе.

Итак начнем. Начнем пожалуй как положенно с первичного вала. Его придется точить самостоятельно. Он пока не выточен и я не могу показать первичный вал в сборе, я планирую заняться этим на днях и как сделаю так сразу выложу. Вот чертеж:

№1 — Место посадки подшипника к сожелению на моем нет номера но его размеры 20х52х15. Это «задний» подшипник вторичного вала КПП мотоцикла Урал. Можно так же использовать 20х52х20 но в этом случае следует увеличить посадочные места на 5мм. В КПП таких подшипников будет 2 (по одному на первичном и на вторичном валу) оба будут стоять на одной стороне.

№2 место посадки ведущей шестерни 1й (пониженной) передачи. В качестве шестерни была взята шестерня с кпп ИЖ (вродебы с ИЖ). Я незнаю с какой она точно передачи. У нее 19 зубьев, внешний диметр по зубьям 52,3мм и выглядит она вот так:

шестерня обрезается по красную линию. Шестерня должна крутится вместе с валом. Ее можно обрезать так же до зубьев с другой стороны и просто приварит к валу. Но я планирую сделать первичный вал полностью разборный (пока не знаю как, выточу вал там будет видно) с возможностью замены всех элементов вала и обрезать не буду.

№3 С права, с краю, прямо возле посадочного места №4 будет сидеть ведущая шестерня 2й (повышенной) передачи. Между этеми шестернями у меня будет приварено к валу что то что будет цеплять оби шестерни и заставлять их крутится вместе с валом. Там будет одна из этих шестеренок:

Вместе где они содятся на вал они немного отличаются по ширине. Для той которая чуть меньше по ширине я сделаю шайбу толщеной 2мм. Это будут ведущая и ведомая шестерни 2й передачи и при желании их можно поменять на валах местами. Оби с КПП мотоцикла урал (не знаю точно с каких передач у меня она в разобранном виде валялась, надо искать в интернете и смотреть устройство кпп).

Меньшая шестерня имеет 26 зубьев и диаметр по зубьям 70,6мм. Большая имеет 29 зубьев и диаметр по зубьям 78,7мм. Я указываю диаметры т.к. у этой шестерни в кпп мотоцикла Урал есть клон. Он подходит по кол. зубьев но имеет чуть больший диаметр. Если поставить этого клона вместо этой шестерни то между шестернями на 1й передаче будет большой зазор и зубья при нагрузке могут поломаться.

№4 Тут будет сидеть подшипник с размерами 25х52х15 и рядом с ним впритык будет сидеть съемное место для скольжения сальника. Это место можно взять с КПП мотоцикла Урал (кстате подшипник тоже, они там так же рядом сидят). Оно находится на первичном валу со стороны сцепления. Я использовал немного другое место для скольжения сальника. Выглядит оно вот так:

Строго говоря это и не для сальника вовсе. Это место скольжения роликового подшипника с коленвала двигателя муравья. Оно немножко отличается по ширине и имеет чуть больший диаметр но оно отлично подойдет под сальник. У меня будут стоять сальники с размерами 49.4х33.4х8.5

В месте указанным стрелкой вал доробатываете под себя в зависимости от того как и каким видом передачи вы планируете подать врашение на вал.

Итак с первичным валом покончено. Перейдем ко вторичному.

Вторичный вал взят готовый это вторичный вал с КПП мотоцикла урал. Выглядит он вот так (он уже укорочен):

а вот и чертеж его размеров

№1 посадочное место подшипника 20х52х15 или 20х52х20 (при желании) Рядом с этим подшипником будет стоять сальник. У меня эта часть вала будет крутить карданную передачу. Место для скольжения сальника использую с карданной передачи.

№2 место установки ведомой шестерни 1й передачи (вродебы у кпп Урал это тоже шестерня 1й передачи). Шестерня имеет 36 зубов и диаметр по зубьям 94,9мм. Выглядит вот так:

Шестерня свободно вращается на валу, внутри имеется латуньевая втулка для уменьшения износа ведь в кпп Урал скорость вращения вала на 4й передаче относительно скорости вращения этой шестеренки очень большая. У шестерни имеются шлецы которые и являются частью механизма переключения передач.

№3 сдесь садится остольная часть механизма переключения передач. Механизм переключения состоит из 2частей. На фото видно что вал имеет крупные шлецы на эти шлецы садится вот эта штучка (не помню ее название):

Как видно на фото внутри так же как и на валу есть крупные шлецы. Эта часть насаживается на вал крутится вместе с ним. На внешней стороне так же имеются проточки туда насаживается кольцо которое имеет внутри шлецы и перемещается по этой штуке с помощью вилочки. Вилочка в свое время двигает кольцо с помощью проточки на внешней стороне кольца.

Далее за этим механизмом устанавливается ведомая шестерня 2й передачи (одна из тех что выкладывал ранее, любая) которая тоже как шестерня 1й передачи имеет шлецы. Ставятся шестерни шлицами друг к другу. Оби свободно вращаются на валу. Механизм в сборе:

Вилочка двигает кольцо в одну сторону и при помощи кольца и шлецов на шестерне, кольце и той штуке, большая шестерня приходит в зацепление со средней частью (как там ее не помню блин. вобщем с той штукой Как Соединить Кпп Ваз И Двигатель Мотоблока

) которая в свою очередь крутится вместе с валом. Тем самым шестерня начинает крутить вал а шестерня 2й передачи при этом свободно вращается на валу. При передвижении кольца в другую сторону шестерня 2й передачи начинает крутится вместе с валом а шестерня 1й передачи свободно вращается на валу.

Механизм переключения передач в сборе:

Думаю с механизмом переключения все понятно.

№4 место под подшипник 25х52х15. Вал имеет диаметр 26мм и место под подшипник нужно как то сточить на 0.9мм. Вот только не уверен получится ли это сделать на стонке, не будит ли вал крошится и не закосячит ли мне резец. Ну в любом случае я что нибудь придумаю.

Ну и под конец чертеж посадочных мест подшипников:

Места посадки подшипников сделаны 17мм это на 2мм больше самих подшипников. Этот размер я буду подгонять уже после выточки самих мест. Места посадки сальников тоже сделаны 15мм в то время как сальники 8.5мм. Это сделано чтоб можно было уже по месту отрегулировать где именно будет ходить сальник по месту для скольжения. После чего эти места тоже будут подогнаны.

Картер планирую сделать из листового метала толшиной 4мм как пологается под малсо.

Ну пока на этом все. Чертежи частей картера буду делать после того как выточу первичный вал и посадочные места и выложу сюда.

Источник

Самодельный-трактор с двигателем от мотоблока. монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.
Мотоблок своими руками: как сделать, самодельный с коробкой от жигулей, собрать из КПП и заднего моста ВАЗ (жигулей), ЗАЗ, чертежи, размеры, как соединить
После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.

Самодельный-трактор своими руками с двигателем от мотоблока. минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

  • болгарка;
  • детали для крепления;
  • швеллеры и трубы;
  • приспособление для сверления;
  • электрическая сварка;
  • измерительные инструменты (уголок, рулетка, штангенциркуль);
  • мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Сцепка прицепа для мотоблока своими руками

Сцепка – это такой механизм, который позволяет крепить на мотоблоки навесное оборудование. В сущности, сцепка мотоблока, может прикреплять окучники, плоскорезы, плуги, картофелекопалки, прицепы и двойную сцепку.

Именно такая жесткая сцепка это есть одна из востребованных и довольно таки популярных навесных оборудований, которую чаще всего устанавливают владельцы частных владений.

Сцепка прицепа для мотоблока своими руками это очень важный составляющий узел, который обеспечивает надежность соединений мотоблока с прицепными оборудованиями. Виды соединения сцепки бывают разные. А разница это в том, что конкретно вы хотите прицепить к мотоблоку, в нашем случае это прицеп, вот для него нам очень подойдет П-образный узел сцепки к мотоблоку.

Сцепка прицепа для мотоблока должна изготавливаться достаточно надежной, чтобы она могла выдержать постоянные нагрузки. Поэтому рекомендуем изготовление ее только из прочной марки металла. В основе сцепки лежит крепление П-образной формы. Чтобы изготовить его нам подойдет швеллер.

Это крепление необходимо установить в задней части мотоблока под рулем. В креплении мотоблочной сцепки нужно высверлить отверстия подходящего диаметра, для того чтобы закрепить в нем кронштейн и крепежный штырь. Штырь берем из высококачественной и высокопрочной стали. Он нам послужит для соединения дополнительных приспособлений к мотоблоку.

Расположение кронштейна должно быть своим длинным концом вниз, нужно это для того, чтобы оборудование, которое мы подсоединяем к мотоблоку выполняло все необходимые функции и конец кронштейна не прикасался и не согнулся.

Этот вид соединения сцепки для мотоблока является стандартным. Перед тем как приступить к работе, стоит очень тщательно проверить все резьбовые соединения – они должны быть до упора затянуты. Эта несложная процедура, помогает нам предупреждать поломку сцепки, ведь из-за разболтанного или разъединенного соединения может случиться поломка.

После проверки всех соединений можно смело приступать к работе. Во-первых, стоит помнить, что настраивание навесного оборудования в нашем случае это прицеп еще зависит от самого мотоблока и его технических возможностей. После настройки оборудования нужно провести пробные работы – очень тщательно проследить за его работой в диапазоне 3-5 метров ходы, и при необходимости провести дополнительные корректировки.

Чертежи

Строительство самодельного трактора практически невозможно без предварительного создания чертежей – ведь иначе можно наделать кучу ошибок, да и вообще, работать «как получится» — не выйдет. Для того чтобы нарисовать чертежи, нужно обладать специальными умениями или попросить кого-то из друзей.

Можно взять и готовые чертежи – благо, в Интернете они есть, и, причём, в немалом количестве. А затем, если нужно – уже самостоятельно или с чьей-то помощью адаптировать их уже под конкретные потребности фермера. Вот некоторые моменты, которые обязательно учесть при проектировке чертежей:

  • мотор обычно размещают как у тракторов – то есть, перед креслом водителя. Однако, иногда его оставляют и на «жигулёвском» месте, чтобы уменьшить общий объём работ. Двигатель нужно чем-то закрывать. Одни переделывают тракторный капот, другие – изготавливают новый самостоятельно;
  • раму часто делают короткой (предварительно обварив) – для уменьшения расхода топлива. При этом, возможно, понадобится смещать передний мост;
  • переднюю подвеску следует усилить;
  • топливные баки устанавливают за водительским сиденьем – так удаётся облегчить доступ;
  • порой ставят колёса большего диаметра, ведь трактор должен обладать хорошей проходимостью. Правда, и энергии на вращение таких колёс нужно будет больше, а у жигулёвского мотора нет приличного запаса мощности. Да и горючего понадобится немало.

Что же касается кабины, то её тип – дело вкуса. Одни оставляют водительское место открытым. Другие всё же монтируют полноценную кабину – со стёклами и дверями. О стеклоочистителях, правда, в таком случае мало кто задумывается —

Чертеж трактора
Для работы понадобятся адаптированные чертежи

Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
