Навеска На Минитрактор Своими Руками с ручным приводом. Изготовление КУНа

Одним из распространённых навесных оборудований для трактора МТЗ является погрузочные гидравлические устройства, широко используемые во всех сферах хозяйственной деятельности. По способу размещения основная часть навесных тракторных погрузчиков имеет переднее фронтальное размещение, обеспечивающее удобное выполнение работ при погрузке. Однако в небольших хозяйствах и частном использовании в последнее время стали популярны погрузчики, размещаемые на задней навеске трактора, преимуществами которых является:

• Простота конструкции с возможностью самостоятельного изготовления,
• Относительная дешевизна конструкции в сравнении с передним фронтальным оборудованием,
• Быстрое и простое навешивание на трактор.
• Также заднее размещение исключает негативные нагрузки на передний мост трактора.
• Несмотря на невысокую производительность заднего КУНа для МТЗ, оборудование своими характеристиками более приемлемо для частных и небольших хозяйств с ограниченным тракторным парком для выполнения небольших объёмов работ.

Для отечественного потребителя самым основным фактором популярности заднего КУНа является простота конструкции с возможностью его самостоятельного изготовления при минимальных затратах. Когда на базе обычных слесарных условий можно изготовить полноценное погрузочное оборудование для трактора, полностью решающее вопрос с трудоёмким процессом ручной загрузки.

✅ КУН на заднюю навеску, Задний кун, Задний кун на тракторе, грузоподъёмность 350 кг.

Высочайшее качество от завода Агрокамснаб.

Огромный запаса прочности, толстостенные платины и качество исполнения

✅ КУН на задней навеске изготовлен из качественных материалов как и все изделия завода Агрокамснаб и имеют отличное соотношение цены и качества.

Преимущества перед стандартными КУНами:

• Быстрый монтаж и демонтаж погрузчика от трактора;
• Намного более надежное крепление задней навески в отличие от стандартных КУН для который противопоказано рывки и ударные нагрузки.
• Более низкая цена, простая и долговечная конструкция.
• Подойдет для любого трактора, особенно для импортных тракторов которых завезли без заводского КУНа.
• Широкий выбор рабочего органа позволит выполнить любые работы с данным погрузчиком.

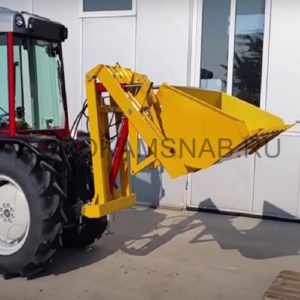

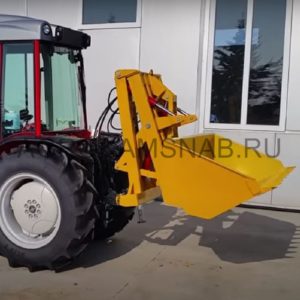

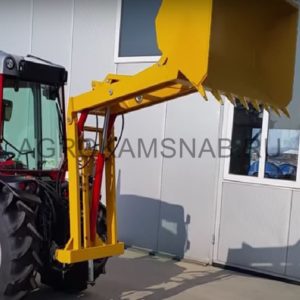

Наш задний погрузчик ML-350 подходит для стандартной задней трехточечной навески (категория I и II), так же КУН можно крепить вперед при наличии переднего прицепного устройства. Все гидроцилиндры двустороннего действия, поэтому требуются соответствующие соединения (2x двойного действия) с вашим трактором. Четыре шланга с БРС входят в комплект поставки. Рекомендованная ширина ковша 1,5м высота выгрузки от 2-3,2 м в зависимости от крепления на трактор и высоты подъема навески трактор. Кинематика разработана с повторителем положения ковша. В базовой комплектации задний погрузчик оснащен ковшом, при необходимости можем доукомплектовать быстроьемным узлом под ЕВРО сцепку (крюк/проушина) и различной другой навеской, челюстной ковш, вилы, захваты, отвалы, крановое устройство и.т.д.

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ:
— Крепление на трехточку всех тракторов;
— Усиленная рама из толстостенных пластин и прочной трубы;
— Любое сменное навесное оборудование;

✅ Технические характеристики:
Вес — 340 кг;
Габаритные размеры — 1800*800*1500 мм;
 – 350 кг.;
Рекомендованная мощность трактора  – от 30-60 л.с.;
Высота выгрузки — 2,2-3 м;
Крепление на трехточечную сцепку — пальцы d 22х19 или 28х25;

✅ Простая и надежная конструкция обеспечит долгий срок службы узла.

✅ Качественная сталь конструкции марки – 09Г2С.

✅ Все пластины и заготовки режутся на высокоточном станке лазерной резки с ЧПУ, а также гибка на станке с ЧПУ позволяют добиться высокого качества наших изделии.

🏭 Собственное производство и конструкторский отдел позволяет нам изготовить ковшы, отвалы, погрузчики под все модели тракторов и погрузчиков с разной тяговой мощностью. Любая конфигурация крепления.

🚜 Производим весь спектр навесного оборудования на тракторы и погрузчики, а так же изделия по Вашим эскизам и техническому заданию!

🚚 Отправка всеми транспортными компаниями по всей Стране!

🎄 12 месяцев Гарантии на сварные швы конструкции, при соблюдении нормативов обслуживания и эксплуатации!

🔎 Ищем новых дилеров для реализации техники и навесного оборудования на лучших условиях.

Для заказа отвала пожалуйста сообщите:
— ФИО Получателя заказа или реквизиты организации для выставления счета;
— Телефон получателя груза;
— Город или населенный пункт;
— Предпочтительную для Вас транспортную компанию из списка (КИТ, Энергия, ПЭК, Деловые Линии, Байкал Сервис, ЖелДорЭкспедиция, Возовоз);

Аналогичные названия данного изделия:
— КУН на заднюю навеску;
— Задний кун мтз 80;
— Кун на заднюю навеску т 40;
— Задний кун на т 25;
— Кун заднюю навеску мтз 80;
— Кун на заднюю навеску т 25.

Основные моменты по изготовлению КУНа

В данном материале нет привязки к конкретным размерам и чёткому расположению узлов и сочленений конструкции, так как в каждом индивидуальном случае желающий изготовить погрузчик на заднюю навеску будет отталкиваться от своих требований, имеющейся материальной базы, габаритов конструкции и гидроузлов. Для понимания описываем основные аспекты и требования, которые нужно учесть при изготовлении КУНа.

Для расчёта высоты подъёма стрелы, в качестве справки, приводим высоту часто используемых транспортных средств

Нужно учесть, что исходя из высоты колоны и длины подъёмного рычага, максимального угла развода стрелы будет определяться максимальная высота погрузки. Плюсом к высоте подъёма стрелы будет подъём самой навески трактора. Для того чтобы, загрузка ковша осуществлялась бульдозерным способом при толкании навеской, в сложенном состоянии стрелы ковш должен максимально опускаться. Поэтому длина обеих частей стрелы — вертикальной колоны и подъёмного рычага должны быть одинаковой длины.

Колона и подъёмный рычаг стрелы КУНа

• Несущую конструкцию колоны и подъёмного рычага стрелы можно изготовить из любого подручного профильного метала, например, из швеллера на 120 мм усиленного вложенным вовнутрь его профиля швеллера на 100 мм.
• Поперечный брус основания колоны для устойчивости к нагрузкам должен быть в сечении не менее 30 мм. Одним из вариантов может быть поперечная тяговая балка навески гусеничного трактора ДТ-75, Т-74.
• Ширина между стойками колоны и рычага выбирается произвольно, но исходя из возможности развода продольных планок навески, расстояние желательно сделать не менее 700 мм для обеспечения устойчивости конструкции, особенно при максимальном подъёме.
• Диаметр соединительных пальцев в шарнирах основной конструкции стрелы с учётом, что грузоподъёмность КУНа будет не более 500 кг, должны быть не менее 30 мм.
• Для равномерности распределения нагрузки и исключения перекосов конструкции все парные шарнирные сочленения должны быть строго на одной линии оси.
• При изготовлении пары шарнира согласно техническим требованиям нужно учесть, что зазор в паре должен быть в пределах 0,1-0,2 мм с максимальным рабочим допуском зазора при последующем износе до 0,4-0,5 мм. Для смазки шарнирные сочленения должны быть оборудованы тавотницами.
• В местах стыков сварная конструкция дополнительно усиливается косынками и шинами.

Гидроцилндры

В качестве гидроцилиндра подъёма, с учётом планируемой грузоподъёмности, можно использовать любые узлы с диаметром не менее штока не менее 40 мм, диаметром поршня от 80 мм. Рабочий ход цилиндра должен быть достаточный для раскрытия стрелы и требуемой высоты подъёма.  Часто в конструкциях самодельных КУНов используют двухсторонние цилиндры — Ц80Х40Х630, Ц80Х50Х630, Ц80Х50Х710, Ц80Х50Х800, Ц80Х56Х900. Также, при наличии,  используют в конструкции телескопические цилиндры одностороннего действия от самосвальных прицепов (2ПТС 4). Для поворота ковша можно использовать гидроцилиндры с меньшим диаметром штока 25 -30 мм и ходом не менее 200 мм.
Непосредственно от рабочего хода штока и длинны цилиндра в сложенном и разложенном состоянии будет зависеть расположение точек его крепления на колоне стрелы и рычаге.

Конструирование копира

Особые сложности при самостоятельном изготовлении погрузчика вызывает расчёт и внедрение копира стрелы в связи с тем, что в каждом отдельном случае приходится отталкиваться от своих данных. В частности, длина тяг и размещение опор копирующего механизма будут зависеть от используемого гидроцилиндра его длины и рабочего хода.

Основным условием в конструировании копира является ход тяги копира и встроенного гидроцилиндра поворота ковша без зацепов об основную конструкцию стрелы во всех её положениях. Для этого на вершине колоны шарнирную опору копира делают на достаточной высоте для размещения гидроцилиндра с его опорным шарниром на подъёмном рычаге. Также точка крепления копира к колоне должна быть размещена с небольшим смещением по фронту наружу относительно оси опор подъёмного рычага стрелы для обеспечения полного складывания стрелы при опускании ковша.

Размещение шарниров подъёмного рычага и копира

Предварительно, непосредственно по месту, можно проверить положение копира в сложенном состоянии и с максимально поднятой стрелой с учётом расположения гидроцилиндра поворота ковша и размеров копирующей тяги.

В самом примитивном варианте в линию тяги копира можно просто встроить гидроцилиндр и этого будет достаточно для того, чтобы механизм выполнял свои функции и при необходимости выгрузки выдвижением штока осуществлял поворот ковша. Но с учётом нагрузки, создаваемой грузом в ковше для гидроцилиндра, делают опору с помощью шарнирной тяги, один конец которой шарнирно соединён с поперечиной подъёмной части стрелы другой с проушиной штока цилиндра. Такое решение обеспечивает достаточную жёсткость. Визуально система тяг в приводе ковша и копира напоминает складывающиеся ножницы, где непосредственно длиной тяг и расположением точек опор на стреле и ковше определяется амплитуда поворота ковша.

Более сложная конструкция копира имеет две дублирующие тяги, с двумя соответствующими опорами на колоне стрелы под и двумя шарнирами на рамке крепления рабочего органа.

Рабочие органы погрузчика

Ковш изготавливают из листовой стали, оптимально подойдут листы толщиной 4 мм. Ширина захвата должна быть до 1,5 м с учётом общего объёма ковша 0,25-0,3 м³. При работе с сыпучими материалами такими как: песок, грунт, щебень, уголь такой объём будет соответствовать грузоподъёмности погрузчика. Для соединения с наружной частью стрелы ближе к основанию ковша приваривают две проушины на одной оси. Шарнир, соединяющий ковш с копиром, делают выше по середине передней стенки.
Также для погрузки грузов меньшей плотности навоза, сенажа, силоса, сена стрелу оборудуют вилами. Для погрузки грузов на поддонах устанавливают соответствующую вилочную платформу.

ковш на задний КУН

Кроме этого, стрелу можно оборудовать платформой-переходником по типу автоматической сцепки (треугольником) для быстрой смены рабочих органов, оборудованных соответствующим навесным креплением.

Навеска На Минитрактор Своими Руками чертежи и размеры. Какие навески и оборудование на минитрактор можно изготовить своими руками

Самодельное навесное оборудование для минитракторов помогает увеличить производительность и расширить спектр возможностей тракторной техники при выполнении сельскохозяйственных, строительных и коммунальных работ.

Типы и устройство навески

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

• наружного рычага;
• кронштейна поворотного вала;
• верхней тяги;
• раскоса;
• нижней тяги;
• проушины;
• стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

• для подготовки почвы к посадке;
• для ухода за урожаем;
• для сбора урожая.

Для подготовки почвы

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

1. Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
2. Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Приспособления, облегчающие посадку урожая

Оборудование, которое упрощает посадку зерновых и овощных культур:

1. Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
2. Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
3. Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Для крепления этих инструментов к минитрактору или мотоблоку используется передняя навеска.

Для ухода за урожаем

Навески для ухода за урожаем:

1. Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
2. Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
3. Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
4. Измельчители скашиваемой травы, например мульчер.

Для полива и разбрызгивания удобрений

Для этих целей рекомендуется использовать следующее оборудование:

1. Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
2. Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.

Для уборки корнеплодов

Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:

1. Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
2. Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
3. Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.

Самодельное навесное оборудование

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

КУН

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

• металлический профиль (толщина металла зависит от вида предполагаемых работ);
• 3 гидравлических цилиндра;
• соединения шарнирного типа;
• сварочный аппарат и газовый резак;
• гаечный и разводной ключ.

Процесс изготовления КУНа:

1. Вырезать внутренний каркас из двух металлических листов.
2. Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
3. При помощи шарниров прикрепить к основе среднюю часть.
4. Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

• бочку из стали;
• стальной уголок 10-15 мм;
• стальной квадрат 30 мм;
• 2 шарнира;
• 3 гидроцилиндра;
• штуцера;
• шланги;
• транспортную ленту (толщина 20 мм);
• заклепки.

1. Срезать с бочки верх, затем разрезать ее на 3 части.
2. При помощи пассатижей загнуть все края на 3-5 мм.
3. Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
4. Приварить квадрат вдоль всего каркаса снизу и сверху.
5. Приварить раскосины.
6. Установить между уголком и квадратом гидравлику.
7. При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Также плуг можно сделать из стальной трубы, диаметр которой равен 55-66 см, а толщина — 4-5 мм.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Заводское навесное оборудование

На рынке представлен широкий выбор оборудования для мини трактора, например:

1. Двухкорпусные плуги 1L-220, 1L-225, 1L-230. Их используют совместно с тракторами мощностью 12, 25 и 30 л/с и ручным приводом. Средняя стоимость такого плуга — от 10500 до 20000 рублей.
2. Дисковые бороны 1BQX 1.1, 1BQX 1.9, БТ-4. Необходимы для подготовки почвы к посадке. Цена — от 30000 рублей.
3. Картофелесажалки UB-2 и ДтЗ-2.1. Подходят для агрегатов с мощностью мотора от 24 лошадиных сил.
4. Грабли для ворошения 9 GL и 3. 1G. Подходят машинам с мощностью двигателя от 12 лошадиных сил.

Также к заводскому дополнительному оборудованию относится фронтальный погрузчик, навесные опрыскиватели SW-300, SW-400 и SW-800 и т.д.

Конструкция КУНа на заднюю навеску

Погрузчик присоединяется к трёхточечной навеске трактора, выполнен в виде стрелы с одним плечом подъёма и рабочим ковшом. Оборудование состоит из трёх шарнирно сочленённых частей:

• Вертикальная колона стрелы жёстко устанавливается нижней частью на две опорные точки продольных планок навески, а средней фиксируется центральной тягой навески.
• Подъёмный рычаг КУНа соединён парой шарниров с верхней частью вертикальной колоны, образовывая плечо подъёма.
• К свободному краю рычага, также шарнирно присоединяется рабочий орган КУНа — ковш или вилы.

Одновременно с работой гидроцилиндра навески амплитуда подъёма создаётся одним гидроцилиндром, установленным на вертикальной колоне, подвижный шток которого и соединён с подъёмным рычагом стрелы. Поворот ковша осуществляется вторым гидроцилиндром, установленным в линию копирующей тяги на рычаге подъёма.

Колона стрелы погрузчика

Вертикальная часть изготавливается из двух стоек соединённых между собой мощной поперечной балкой у основания и поперечинами в средней и верхней части. Края нижней балки оборудованы пальцами для опоры в шарнирах продольных планок навески. В зависимости от габаритов используемого подъёмного гидроцилиндра, колона оборудована упорной площадкой с проушинами для крепления шарнира его корпуса на нижней балке или дополнительной поперечине выше. Дополнительно среднюю часть нижней балки можно оборудовать отверстиями для установки через пальцы буксировочной серьги. В центральной части средней поперечины колоны оборудованы проушины для шарнирного соединения с центральной тягой навески, обеспечивающей фиксацию колоны в вертикальном положении.

Схема погрузчика на заднюю навеску

Подъёмный рычаг стрелы

Данная часть стрелы также выполняется из двух параллельных брусов, сваренных между собой поперечинами. Средняя часть рычага оборудована шарниром для соединения со штоком подъёмного гидроцилиндра. Свободные края рычага делают с небольшим изгибом наверх для обеспечения амплитуды поворота ковша достаточной для хорошего наполнения в нижнем и выгрузки поднятом положениях.

Ковш

Рабочий орган оборудован двумя соосно размещёнными проушинами для шарнирного соединения через пальцы с изогнутыми наружными краями подъёмного рычага. Дополнительная проушина на ковше соединена со штоком гидроцилиндра осуществляющего своим рабочим ходом поворот ковша.

Копир стелы

Данная система шарнирных рычагов соединяет верхние точки вертикальной колоны с ковшом через гидроцилиндр. Копир обеспечивает неизменное положение ковша при подъёме и опускании стрелы. Таким образом, отпадает надобность постоянной регулировки положения ковша гидроцилиндром при работе стрелы для предотвращения самопроизвольной выгрузки.

Минитрактор Своими Руками с мотоблока. Минитрактор из мотоблока своими руками

Для обработки небольших участков земли нет лучшего решения, чем минитрактор из мотоблока, сделанный своими руками. Не каждый владелец участка может приобрести модель, изготовленную на заводе, поэтому приходится искать другие решения. Проще, например, купить обычный мотоблок и переделать его только собственными силами.

Необходимые инструменты и материалы

Первый этап работы состоит в оформлении чертежа и подготовке оборудования. Схему узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно или воспользоваться теми, что представлены ниже.

Что касается комплектующих, то подойдут готовые заводские комплекты для переделки – они в любом случае стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание трактора самоделки станет невозможным без:

1. Болгарки и дисков.
2. Крепежей и метизов (болтов и гаек).
3. Швеллеров и труб с металлической основой.
4. Дрели, идущей с комплектами сверл.
5. Оборудования для сварки.
6. Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности.

Тяжелый класс мотоблока с дизельным топливом – идеальный вариант для самодельного минитрактора.

Примеры чертежей минитракторов

Габаритные размеры мини-трактора

Чертеж компоновки мини-трактора «Муравей»

Кинематическая схема минитрактора

Выбор мотоблока

Из важных параметров для этих устройств стоит выделить:

• Стоимость и фирма-производитель.
• Размер плуга (если минитрактор будет использоваться для вспашки земли ).
• Разновидность применяемого двигателя.
• Вес.
• Уровень мощности.

Мощность. Один из самых главных параметров, так как производительность и сила минитрактора напрямую зависит от мощности двигателя. Чем агрессивнее и тяжелее будет нагрузка на транспорт, тем мощнее нужно брать мотоблок.

Вес. Если самодельный минитрактор будет использоваться для пахоты земли, то вес мотоблока будет критичным параметром. Определяющим моментом является вид обрабатываемой земли: для твердых сортов почвы не стоит выбирать слишком легкие мотоблоки, иначе минитрактор не справятся со своим назначением.

Хотя бензиновые мотоблоки работают гораздо тише, дизель выигрывает по экономичности своего применения: у него есть стабильные обороты и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

В любом случае, для любых целей, чем тяжелее мотоблок, тем лучше рабочие данные будущего минитрактора.

Цена и производитель. По возможности лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Если финансовые возможности ограничены, можно обойтись и более дешевыми аналогами. Российские изделия также станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это копии российских моделей. Стоимость у них ниже за счет заниженных ресурсов на производство и экономии на материалах. Это несколько негативно сказывается на конечном качестве продукции.

При этом функционал не отличается от российских мотоблоков. В последнее время появляются изделия приемлемого качества, хотя до аналогов из России им все еще далеко. К популярным китайским мотоблокам можно отнести модели Зубр, Фермер, Кентавр, Форте, Аврора, Зирка и другие.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели мотоблоки с ременной передачей либо с трансмиссией с возможностью передачи крутящего момента на,или. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели зарубежных производителей. Агрегаты получаются функциональными, надежными.

Минитрактор Своими Руками с ломающейся рамой. Конструкция рамы

Чтобы изготовить минитрактор с ломающейся рамой своими руками, надо соединить при помощи сварки 2 полурамы. Размеры передней полурамы — 900х360 мм, задней — 600х360 мм. Детали выполняют из профильного швеллера №8.

Детали соединяют между собой под углом 45º. На передней раме монтируют 2 отрезка трубы квадратного сечения. Она будет выполнять функции подрамника для монтажа мотора. После этого приваривают плоскости для монтажа других деталей.

На задней полураме устанавливают стойку и усиливают ее сбоку уголками. К задней стойке приваривают металлическую пластину для монтажа навески. Для пластины берут металл толщиной 12 мм. К верхней части полурамы монтируют лист толщиной 3 мм.

Таким образом создают площадку для кресла водителя. Полурамы соединяют при помощи карданного вала. Он состоит из двух стальных вилок, соединенных шарниром. Вилки монтируют к траверсам полурам. Для шарнира нужны опорные подшипники. Их можно взять от грузовика КамАЗ. Полурамы должны перемещаться как по горизонтали, так и по вертикали. Поэтому ходовую часть монтируют на жесткую сцепку.

Впереди к полураме прикрепляют ступицу. Благодаря этому будет создан добавочный угол отклонения по горизонтали и смещение составных элементов рамы. Чтобы участки рамы не слишком далеко смещались, к передней части фиксируют зубчатое колесо, а к задней монтируют ограничители.

Конструкция на заднюю навеску

Рассмотрим конструктивные особенности КУНа на заднюю навеску трактора. Смысл заключается в том, что погрузчик присоединяется к навеске. При этом он изготовлен в виде стрелы с присутствием одного плеча подъема и рабочего ковша. Само оборудование включает 3 базовых составляющих:

• Вертикальная составляющая стрелы проходит жесткую установку на 2 опорные точки, которые расположены на продольных планках навески. Средняя при этом фиксируется при помощи тяги навески, расположенной по центру.
• Рычаг КУН для подъема соединяется шарнирными парами с вертикальной колонной в верхней части. так образуется плечо подъема.
• Свободный край рычага соединен с рабочим элементом КУНа. Им служит ковш или вилы.

Функционирование гидроцилиндра у навески организуется при помощи гидравлического цилиндра, который установлен на вертикальной колонне. Ее подвижный шток соединяется в подъемным рычагом стрелы. Ковш поворачивается за счет второго гидроцилиндра, который расположен в линии копирующей тяги на рычаге подъема.

• Конструктивные особенности стрелы погрузчика

Вертикальная составляющая выпускается из 2-ух стоек, которые соединены между собой при помощи поперечной балки, расположенной у основания. Также присутствуют соединения в средней и верхней части конструкции. Так как подъемный гидроцилиндр может различаться по габаритным размерам, поэтому в зависимости от данного параметра в конструкции может присутствовать упорная площадка для размещения корпуса на нижней балке.

• Подъемный рычаг

Данный элемент стрелы выполнен из двух брусов, расположенных параллельно. При этом они сварены при помощи отдельных поперечин. В средней части присутствует шарнир, который соединяет шток подъемного гидроцилиндра.

• Ковш

Данная деталь оборудована за счет проушин, которые соединяются шарнирно через пальцы подъемного рычага. Дополнительная проушина соединяется штоком гидроцилиндра.

• Копир стрелы

Система с шарнирными рычагами отвечает за соединение верхних точек вертикальной колонны с ковшом через устройство гидроцилиндра. Копир отвечает за корректное положение ковша во время подъема и опускания стрелы.

Навеска На Минитрактор Своими Руками с ручным приводом. Изготовление КУНа

Для сборки фронтального погрузчика для мотоблока либо минитрактора потребуется подготовить чертежи. При этом учитывается грузоподъемность техники. Стенки навесного оборудования на минитрактор изготавливаются из листа металла (толщина 6 мм). Для этого потребуются ножницы по металлу либо газовый резак.

Для фиксации листов между собой применяется электросварка. От качества швов зависит длительность эксплуатационного срока навесного оборудования для минитрактора. Следующий этап заключается в изготовлении стоек и тяги. Для этого используют трубы (диаметр 50 и 100 мм). Затем монтируется гидроусилитель.

Для обеспечения последнему элементу большей подвижности диаметр ковша не должен превышать 30 мм. Чтобы закрепить стойки, к передней части техники приваривается труба. Конструкция усиливается металлическими уголками. Чтобы самодельное навесное оборудование для тракторов поворачивалось, к нему фиксируется цилиндр.

Для самостоятельного изготовления бульдозерного отвала используется водопроводная труба (радиус сечения более 70 см). Ширина приспособления подбирается в каждом случае индивидуально. Значение этого показателя зависит от параметров техники. Специалисты советуют изготавливать навеску для минитракторов своими руками из металла толщиной в 8 мм.

Чтобы разрезать трубу вдоль, используется болгарка. При этом соблюдается отступ от края (для обеспечения оптимального изгиба ковша). Ниже центра трубы приваривается металлический профиль. При необходимости навеска на минитрактор своими руками дополняется поперечными упорными элементами.

Чтобы присоединить отвал к технике, изготавливается А-образная конструкция. Изделие дополняется продольными балками. Чтобы агрегат опускался и поднимался, используется гидравлический цилиндр. Для его монтажа применяется кронштейн. Гидравлический цилиндр можно демонтировать с полуприцепа 2 ПТС-4. Чтобы зафиксировать отвал, потребуется передняя навеска.

Базовые особенности

Перечислим преимущества такой схемы:

• Конструктивная простота, которая позволяет самостоятельно изготавливать необходимые составляющие.
• Отсутствие дороговизны в сравнении с передним фронтальным вариантом.
• Простота и быстрота навешивания на транспортное средство.
• Отсутствие негативных нагрузок на передний мост.
• Несмотря на отсутствие небольшой производительности у заднего КУНа, такой формат находит себе место в случае небольших частных хозяйств, где есть ограниченный тракторный парк с целью организации небольших объемов работ.

Если говорить о широкой распространенности данного вида изделия среди нашего населения, то в качестве главного преимущества выявится простота конструкции. То есть изготовление погрузочного оборудования не представляет проблем для обычных владельцев современных тракторов марки МТЗ.

Другие статьи

Возврат к списку

Минитрактор Своими Руками из Жигулей. Как изготовить мини-трактор из Жигулей своими руками

Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.

Во время работы над чертежом следует учесть следующие моменты:

• надо определить расположение коробки передач;
• двигатель должен быть обязательно покрыт защитным кожухом;
• в каком месте будет установлен топливный бак;
• если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
• передняя подвеска должна быть усиленной.

Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.

Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2019 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.

К примеру, коробку передач можно позаимствовать с ГАЗ-53, задние колеса взять с трактора МТЗ-82, а вот передние снять с уже неработающего или ненужного мотоблока, или мотокультиватора.

Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.

КУН на заднюю навеску трактора МТЗ

Основная часть у навесных тракторных погрузчиков обладает передним фронтальным размещением, которое отвечает за упрощение погрузочных работ. Наиболее распространенным видом навесного оборудования при этом служат гидравлические устройства. Несмотря на это, не меньшую популярность приобрели погрузчики, которые размещаются на задней тракторной навеске.

Минитрактор переломка Своими Руками из мотоблока. Что потребуется

Прежде чем приступить к работе, следует убедиться в наличии всех необходимых деталей, материалов, а также инструментов.

Итак, что потребуется для работы:

1. Мотоблок. Его нужно выбирать с учетом вышеперечисленных рекомендаций. Именно он послужит основой в самодельном мини тракторе.

Мотоблок Нева — оптимальный вариант для переделки

1. Дополнительная колесная пара с осью. К колесам обязательно требуется приобрести подшипники, а также рулевую установку.
2. Металлические листы, патрубки и уголки. Материал нужен для создания кузова и рамы конструкции.
3. Элементы для фиксации деталей и механических узлов. В данном случае используются шайбы, болты, гайки, сварка.

Для проведения сборки, помимо деталей, еще нужно подготовить ряд инструментов:

• сварочный агрегат;
• дрель-шуруповерт;
• комплект гаечных ключей разного размера;
• пассатижи;
• болгарка.

Самодельный агрегат обладает рядом преимуществ. В первую очередь это стоимость. Даже если домашнему мастеру потребуется покупать культиватор, он в любом случае потратит меньше денежных средств. Помимо всего можно создать спецтехнику нужного размера, степени сцепления с грунтом, а также производительности.

Что касается минусов, то они заключаются в том, что оборудование, сделанное своими руками, сильно уступает фабричным моделям уровнем надежности. Также такая техника часто требует проведение ремонтных работ.

Особенности конструирования

КУН на заднюю навеску трактора изготавливается на базе определенного набора параметров. Рассмотри основной список аспектов и требований:

Высота колонны и длина подъемного рычага, а также максимального угла развода стрелы определяет максимальную высоту погрузки. Поэтому во время толкания навески при сложенной стреле ковш должен опускаться достаточно низко. Для этого необходимо организовать вертикальную колонну и подъемный рычаг одинаковой длины. Для этого необходимо сделать следующее:

• Несущую конструкцию колонны и подъемного рычага стрелы можно изготовить из любого подручного профильного металла, например, из швеллера на 120 мм усиленного вложенным вовнутрь его профиля швеллера на 100 мм.
• Поперечный брус основания колонны для устойчивости к нагрузкам должен быть в сечении не менее 30 мм. Одним из вариантов может быть поперечная тяговая балка навески гусеничного трактора ДТ-75, Т-74.
• Ширина между стойками колонны и рычага выбирается произвольно, но исходя из возможности развода продольных планок навески, расстояние желательно сделать не менее 700 мм для обеспечения устойчивости конструкции, особенно при максимальном подъеме.
• Диаметр соединительных пальцев в шарнирах основной конструкции стрелы с учётом, что грузоподъёмность КУНа будет не более 500 кг, должны быть не менее 30 мм.
• Для равномерности распределения нагрузки и исключения перекосов конструкции все парные шарнирные сочленения должны быть строго на одной линии оси.
• При изготовлении пары шарнира согласно техническим требованиям нужно учесть, что зазор в паре должен быть в пределах 0,1-0,2 мм с максимальным рабочим допуском зазора при последующем износе до 0,4-0,5 мм. Для смазки шарнирные сочленения должны быть оборудованы тавотницами.
• В местах стыков сварная конструкция дополнительно усиливается косынками и шинами.

Далее необходимо продумать систему с гидроцилиндрами на основании сведений о грузоподъемности. Для этого потребуется сконструировать копир, а затем основные рабочие конструктивные элементы погрузчика. Далее в ряде случаев потребуется оборудование стрелы платформой-переходником.

Минитрактор из мотоблока Нева Своими Руками. Делаем минитрактор из мотоблока Нева

Создав минитрактор из мотоблока Нева своими усилиями, вы получите следующие удобства:

1. Эта техника не нуждается в большом пространстве для своего размещения. Значит, не потребуется возводить для него гараж.
2.  Цена значительно уступает цене уже готового рабочего адаптера для мотоблока.
3.  Для работы требуется самое дешёвое топливо и в малых объёмах. Достаточно будет и 2 литров.
4.  Скоростной максимум – 30 км/ч.
5.  Для него нетрудно раздобыть запчасти. Они есть почти везде, и их цены довольно низкие.
6.  Если снабдить такое средство шинами с глубокими протектором, можно добиться высокой проходимости и превосходного сцепления с грунтом.
7.  Благодаря компактным размерам можно трудиться и на сложных участках, где обильно растут деревья. Также получается комфортная работа на придомовой зоне. При этом не страдают ни асфальт, ни тротуарная плитка.

Разумеется, самостоятельное создание такого шедевра возможно при наличии определённых навыков и знаний. Перед основными работами понадобится проанализировать много разных чертежей и схем, почитать техническую литературу и посмотреть полезные ролики.

Универсальной схемы и таких же наборов чертежей не существует . Так как аппараты различных производителей имеют конструкционные отличия, мощность и прочие параметры. Как сделать минитрактор из мотоблока Нева? Начинайте с выбора модели и чертежей.

Минитрактор из мотоблока нева. Габариты

Если вам не удаётся приобрести или найти мотоблок «Нева», вполне сгодятся и его аналоги, например «Зубр», «Салют» и «Арго». Также есть ещё ряд китайских аналогов. Но российская продукция пользуется большим спросом. Чертежи и схемы самодельного трактора из мотоблока Нева:

Схема минитрактора своими руками

В работе вам также пригодятся:

•  металлические уголки и трубы;
•  нержавеющая сталь (1 лист);
•  дрель;
•  сварочная техника;
•  навесная техника;
•  стандартный набор инструментов для монтажа (отвёртки, ключи, гайки, болты и т.д.).

Минитрактор можно укомплектовать только самым необходимым арсеналом:

•  двумя подходящими колесами;
•  комфортным креслом;
•  рулём;
•  рычагами.
