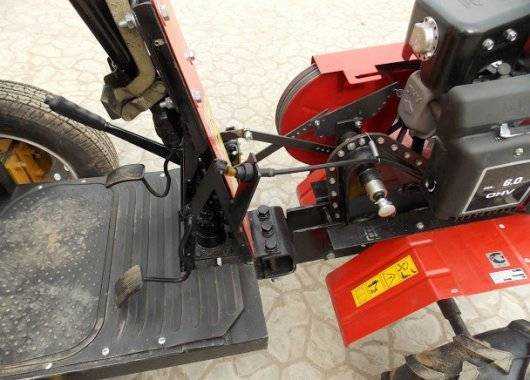

О минитракторе из мотоблока «Нева»: как сделать своими руками, переделка

Что потребуется

Прежде чем приступить к работе, следует убедиться в наличии всех необходимых деталей, материалов, а также инструментов.

Итак, что потребуется для работы:

1. Мотоблок. Его нужно выбирать с учетом вышеперечисленных рекомендаций. Именно он послужит основой в самодельном мини тракторе.

Мотоблок Нева — оптимальный вариант для переделки

1. Дополнительная колесная пара с осью. К колесам обязательно требуется приобрести подшипники, а также рулевую установку.
2. Металлические листы, патрубки и уголки. Материал нужен для создания кузова и рамы конструкции.
3. Элементы для фиксации деталей и механических узлов. В данном случае используются шайбы, болты, гайки, сварка.

Для проведения сборки, помимо деталей, еще нужно подготовить ряд инструментов:

• сварочный агрегат;
• дрель-шуруповерт;
• комплект гаечных ключей разного размера;
• пассатижи;
• болгарка.

Самодельный агрегат обладает рядом преимуществ. В первую очередь это стоимость. Даже если домашнему мастеру потребуется покупать культиватор, он в любом случае потратит меньше денежных средств. Помимо всего можно создать спецтехнику нужного размера, степени сцепления с грунтом, а также производительности.

Что касается минусов, то они заключаются в том, что оборудование, сделанное своими руками, сильно уступает фабричным моделям уровнем надежности. Также такая техника часто требует проведение ремонтных работ.

Что общего между мотоблоком и минитрактором?

Оборудовать минитрактор на базе конструкции мотоблока позволяет достаточное количество общих конструктивных характеристик между этими видами техники. Мотоблок имеет несколько основных рабочих узлов, включая силовой агрегат, органы управления, трансмиссию, ходовую часть.

Мотоблоки оснащаются 2-тактными и 4-тактными двигателями, которые отличает тип применяемого топлива — дизель или бензин. Встречаются модели, работающие на электричестве. В качестве органов управления применяются рычаги и кнопки, которые расположены на рукоятке управления для облегчения труда оператора.

Трансмиссия может являться зубчатой, ременно-зубчато-цепной, зубчато-червячной и гидрообъемной.

Минитракторы обладают схожей конструктивной структурой, включая все те же элементы. Технические характеристики основных рабочих узлов имеют некоторые отличия. Конструкция минитрактора состоит из двигателя, трансмиссии, ходовой части, органов управления, системы агрегирования.

Бензиновый двигатель минитрактора может иметь мощность 18 л.с., а дизельный — 12 — 50 л.с. Обычно колесная база состоит из четырех колес, но встречаются гусеничные минитракторы.

Трансмиссия агрегата включает сцепление, коробку передач, главную передачу, дифференциал, конечные передачи, систему отбора мощности.

Чертежи органов управления минитрактора и мотоблока отличаются, так как в первом случае используется рулевое управление и приборная панель с рычагами и кнопками. Главное отличие заключается в том, что минитракторы имеют место для водителя. Переделав из мотоблока трактор своими руками, можно получить более высокую производительность.

Создание мини-трактора на основе мотоблока «мтз»

Этот мотоблок несколько отличается от ранее описанных изделий тем, что он оснащен двухцилиндровым двигателем, который работает на дизельном топливе. Из-за этого центр тяжести во время работы смещается вперед. Устранение проблемы происходит в несколько этапов:

1. Сначала мотоблок переводится в режим, в котором агрегат работает с косилкой.
2. После этого передняя площадка полностью снимается.
3. На месте удаленной площадки устанавливается руль от мотоцикла с колесом.
4. После этого в верхней части рамы закрепляется регулировочная тяга, что необходимо для увеличения жесткости конструкции.
5. Затем происходит приваривание креплений для установки сиденья трактора.
6. Около двигателя создается площадка, необходимая для установки таких элементов, как гидрораспределитель и аккумулятор.

В итоге получается небольшой трехколесный трактор, который позволит более эффективно обрабатывать свой участок. На представленном видео можно наблюдать работу переделанного мотоблока.

Что входит в фабричный комплект для самоделки

Комплект для переоборудования мотоблока в минитрактор включает все необходимые детали, которые требуются для данного процесса.

Комплект для переоборудования мотоблока в минитрактор

В комплектации такого набора имеется:

• стандартная рулевая установка;
• укрепленная сборная рама;
• основа под кресло;
• рычаг подъемного механического узла;
• тормозной цилиндр;
• защитная система;
• спинка сидения;
• бак для тормозной смеси;
• набор метизов;
• тормозной барабан с опорным диском;
• ремень.

KИT набор для переоборудования мотоблока. «Версия 4х2»

Это стандартный комплект, который входит в набор Кит. Помимо всего в каждом подобном товаре имеется инструкция по сбору. Благодаря этому у владельца набора не возникнет вопросов с монтажом агрегата. Стоимость на такие наборы для переоборудования садовой спецтехники в мини трактор варьируется в пределах 40000 рублей.

1как из мотоблока сделать минитрактор – какой мотоблок выбрать

Мотоблок, который вы будете переделывать, должен подходить под определенные критерии. В противном случае, мини-трактор не сможет полноценно выполнять необходимые рабочие функции. Обратите внимание на такие нюансы:

• Масса. Если вы покупаете мотоблок в качестве отдельной сельскохозяйственной машины, то он должен быть легким. Они более управляемые. Для нашей цели выбирать необходимо более массивные изделия. Ваш самодельный мини-трактор должен обрабатывать почву, а при малом весе он не справится с затвердевшей поверхностью.
• Мощность. Все зависит от площади, которую вы будете обрабатывать, чем она больше – тем более мощным должен быть мотоблок.
• Цена. Не приобретайте дорогие мотоблоки. Для чего вы его покупаете? Ваша цель сэкономить на переоборудовании мотоблока в мини-трактор, поэтому не тратьте средства на приобретение разрекламированного бренда. Лучше отдайте предпочтение качественному отечественному производителю.
• Вид топлива. Выбирайте модели, работающие на дизельном топливе. Дизельные двигатели просто созданы для обработки больших площадей, к тому же они экономично расходуют горючее, в отличие от бензиновых аналогов.

2как из мотоблока нева сделать минитрактор

Если вы хотите сделать мини-трактор из мотоблока «Нева», то изначально необходимо купить правильный мотоблок. Он должен быть с заводской или самодельной сцепкой, что позволит перевозить грузы в прицепе с кузовом. Мини-трактор для удобства можно оснастить автомобильным рулем, педалями газа и тормоза, сиденьем.

Чтобы сделать мини-трактор, подойдет любой мотоблок, однако мы рекомендуем использовать именно мотоблоки «Нева». Дело в том, что они оснащаются мощными двигателями объемом от 6 до 9 литров. Именно благодаря этому в мини-тракторе придется делать минимум доработок.

Изготовьте для мотоблока «Нева» адаптер-самосвал. Этот прицеп можно сделать своими руками при наличии необходимых материалов, электросварки и болгарки. Благодаря конструкции крепления рамы, вы сможете поворачивать и наклонять прицеп.

Так как органы управления мотоблоком продублированы, вы сможете разбирать мини-трактор и использовать мотоблок отдельно.

Такой мини-трактор обладает практичной конструкцией: вы можете перевозить не только кирпичи, но и сыпучие грунты. Механизм ссыпания позволит без лишних проблем вываливать грунт в любом месте.

Из мотоблока «Нева» вы сможете сделать мини-трактор, который решит любые проблемы на вашем приусадебном участке.

Обратите внимание, такая конструкция обойдется вам гораздо дешевле, чем покупка маленького трактора.

3как из мотоблока сделать минитрактор – где взять запчасти

Большой спрос на модернизацию мотоблоков отметили их производители, и не только. Существует множество компаний, которые специализируются на создании комплектов для переделки мотоблоков. В полноценный комплект входят:

• рама;
• подножки с педалями;
• тормозная система;
• рулевая колонка в сборе;
• переработанная балка со ступицами;
• задняя навеска с ручным подъемником (по желанию электрическим).

С таким комплектом вы сможете собрать полноценный, внешне привлекательный мини-трактор, при помощи сварочного аппарата, гаечных ключей и слесарного инструмента. Не лишним будет побеспокоиться о колесах для самодельного железного коня. Можно установить колеса от легкового автомобиля, а можно и от мотоблока.

Через этот небольшой обзор мы донесли до вас только малую часть основных моментов сборки мини-трактора на основе мотоблока. Каждая переделка уникальна. Конечный результат зависит от воображения и навыков мастера. Чтобы сделать работающий и надежный агрегат, обязательно необходим опыт в создании самодельной техники. Мы будем рады, если эта статья вам чем-то помогла.

Все картинки кликабельны

Инструкция: как переоборудовать минитрактор из мотоблока?

Работать на загородном участке без техники очень трудно. Минитрактор из мотоблока облегчает многие виды работ и экономит время. Навесное оборудование, применяемое вместе с техникой, позволяет пахать и боронить землю, сажать и выкапывать картофель, осуществлять заготовку корма для животных.

Минитрактор из мотоблока является удобным и функциональным, так как основная его характеристика — это свойство трансформирования из одной машины в другую.

Эта удобная возможность, позволяющая переделывать мотоблок на минитрактор, избавляет от необходимости покупать дорогую технику. Агрегат в готовом виде имеет рулевое управление и передние колеса.

Проведение его трансформации потребует покупки комплекта для переделки мотоблока в минитрактор.

Перед переоборудованием мотоблока потребуется подготовить чертежи главных элементов, а также узлов техники. Минитрактор представляет собой самоходное транспортное средство, обладающее всеми необходимыми элементами и узлами.

Переделка мотоблока в минитрактор предусматривает установку на платформу двигателя. К ее основанию должны быть укреплены дополнительные узлы, колеса (4 шт.

), педали, рулевое управление, электропроводка, тормозная система, коробка передач, место водителя.

Особое внимание следует обратить на то, что переоборудование мотоблока в минитрактор возможно только в том случае, если мотоблок относится к тяжелому классу и весит больше 200 кг. Только так можно получить многофункциональное транспортное средство на четырех колесах.

Как сделать минитрактор из мотоблока нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

1. Педали тормоза и газа.
2. Сиденье.
3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами.

Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его.

Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Комплект для переделки мотоблока в трактор

К любому из вышеперечисленных мотоблоков можно отдельно купить комплект для его переделки в мини-трактор. Многие производители предугадывают желание пользователей переделать мотоблок в трактор и специального для этого продают комплект запчастей. Его стоимость может достигать 350-400 долларов, но он стоит этих денег.

Комплект для переделки мотоблока в минитрактор включает в себя раму для крепления двигателя, сидение, систему управления, заднюю подвеску с механизмом подъема, переднюю ось с тормозами и колесными ступицами. Как правило, все запчасти выполнены из металла и имеют хорошее качество. Для сборки трактора из готового комплекта необходимо воспользоваться приложенной схемой.

Впрочем, можно обойтись и без приобретения готового комплекта. Чтобы сделать минитрактор из мотоблока своими руками, помимо основы в виде самого мотоблока понадобятся другие узлы и инструменты.

Минитрактор из мотоблока своими руками

sad24vipM

Первый этап работы состоит в оформлении чертежа. И подготовки оборудования. Схему демонстрации узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно. Если же знаний не хватает, то в интернете легко найти специализированные изображения.

Что касается комплектующих, то в их качестве подойдут готовые заводские комплекты. Они все равно стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание самодльного трактора станет невозможным без:

1. Болгарки и дисков для работы с металлом.
2. Крепежей и метизов. Последнее обозначение используется для болтов и гаек.
3. Швеллеров и труб с металлической основой.
4. Дрели, идущей с комплектами сверл.
5. Оборудования для сварки.
6. Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности. Тяжелый класс агрегата с дизельным топливом – идеальный вариант.

Минитрактор на базе мотоблока мтз

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

1. Используем режим работы с косилками.
2. Площадка впереди демонтируется в полном объеме.
3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
5. Электросваркой соединяем площадку и крепление для места водителя.
6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Подборка мотоблока

Подбирая мотоблок в линейке «Нева» для будущего миниатюрного трактора, нужно отталкиваться от следующих параметров: мощь, масса, разновидность двигателя, параметры плуга, ценовые аспекты.

Мощность. Она определяется площадью зоны, где будут проводиться работы. Чем она больше, тем мощнее должен быть мотоблок. Здесь самый оптимальный вариант – это Нева МБ-23. Сегодня это лидер по мощи среди всех представителей этой линии. Может трудиться и на очень твёрдых почвах.

Обычно Нева МБ-23 представлена в таких вариациях: 10.0 и 8.0.

Данные первой: двигатель Briggs&Stratton, его мощь 10 л, число передач 4 (2), роль трансмиссии выполняет шестерёночный редуктор, наполняемый маслом, подходящий бензин АИ-92 и АИ-95, параметр обработки 86 – 127 см, обороты фрез от 20 до 160 (в минуту), проводит обработку на уровне 20 см.

Если вам нужен агрегат поскромнее, можно приобрести Неву МБ-2. Это тоже очень производительная техника, но с менее мощным двигателем. У неё есть множество модификаций, например «6,5 Про» и «7,5 Про».

В них действует двигатель той же марки. В одной модификации её мощь 6,5 л, во второй – 7,5 л. Их схожие характеристики: в качестве трансмиссии цепной редуктор, подходящий бензин АИ 95 и 92, уровень обработки 20 см, её ширина – 86-127, обороты фрез от 20 до 160 (в минуту)

, масса — 98 кг, число передач 4(2). Отличительные показатели: — функциональный объём, у модели 6,5 он – 205 куб.см, у версии 7,5 достигает 215 куб.см, — топливный бак, его объём у первой модели 3,8 л, у второй – 4,6. Сегодня цена «Невы МБ-2» лежит в диапазоне 33000 — 45000 руб. Масса.

Здесь действует следующее правило: чем сложнее земляные работы, тем выше масса мотоблока, и обратный принцип. Делая выбор между бензиновым и дизельным двигателем, основывайтесь на более важных для вас факторах. Если вам нужен тихий аппарат, быстро запускающийся в морозы, то отдавайте предпочтение бензиновому виду.

Если требуется более экономичный аппарат с более сильной тягой и стабильными оборотами, приобретайте дизельную версию. Также эта версия лучше работает с трудными грунтами и значительными площадями. Параметр плуга. Он зависит от глубины предстоящей обработки.

Подготовка инструментов и кит-набора

Начиная переделку минитрактора из мотоблока своими руками, следует продумать вопрос, связанный с расположением двигателя. Если силовой агрегат будет находиться сзади за креслом водителя, то такая установка будет более приемлемой.

Это обеспечивает создание более надежного сцепления ведущих колес с грунтом.

Вес водителя, который будет увеличивать дополнительное давление на передний мост одновременно с силовым агрегатом, не позволит машине опрокинуться назад при осуществлении пахотных работ на твердой почве.

Вместе с чертежами потребуются и кинематические схемы, которые позволят сделать правильный расчет нагрузки на раму. Одновременно схемы позволяют сделать расчет тягового усилия, которое необходимо, чтобы выполнить все работы на приусадебном участке. Переделка мотоблока в минитрактор начинается непосредственно с подготовки всех необходимых инструментов:

1. Аппарата для сварки.
2. Электродрели либо сверлильного станка.
3. Болгарки.
4. Набора накидных и торцевых гаечных ключей.
5. Отрезных кругов по металлу.
6. Дисков для болгарки, электродов, набора сверл по металлу.
7. Болтов, гаек и шайб.
8. Молотка.
9. Набора отверток.
10. Смазочного материала.

Материалы, включая основные узлы и элементы, которые потребуются для создания самодельного трактора из мотоблока, могут быть следующими:

1. Панель приборов.
2. Рулевое колесо.
3. Колеса (4 шт.).
4. Ступицы передних колес с тормозной системой.
5. Сиденье водителя и его основа.
6. Металлическая профильная труба для изготовления рамы и несущих конструкций.
7. Рулевая штанга.
8. Подножки с педалями.
9. Рулевые тяги.
10. Червячный рулевой редуктор.
11. Емкость для жидкости (тормозной).
12. Коробка передач.
13. Крылья (защита колес).
14. Навесное оборудование.
15. Тормозной цилиндр.
16. Рама.

Элементы данного набора, то есть кит-набор, предназначены для упрощения проведения большого количества различных работ в саду или на огороде. Перед началом переоборудования мотоблока в мототрактор перечисленные недостающие узлы потребуется купить в готовом виде либо смонтировать своими руками.

Пошаговый процесс модернизации мотоблока в минитрактор

Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

• Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
• Поворотное устройства
• Пара колёс и оси для них
• Набор подшипников
• Инструменты (рулетка, сварка, дрель и болгарка)

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

Деталировка Минитрактора, запчасти

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Самодельный минитрактор с китайским двигателем от мотоблока. как это сделать

Пожалуй, самым интересным вариантом самостоятельной сборки является минитрактор переломка 4х4 самоделка,

который изготавливается на основе мотоблока. Вообще, это довольно распространенный метод сборки минитрактора, что доказывает его эффективность и работоспособность в процессе эксплуатации.

Внешне такая конструкция выглядит довольно громоздко, но внутреннее содержание полностью пропорционально, т.е. каждая деталь находится на своем месте, в точности подогнанная под размеры и параметры. Рассмотрим конструктивные особенности более подробно:

Чертеж 1

Фото чертежей узлов

• • Рамная конструкция будет состоять из двух составляющих – лонжеронов и траверс . Лонжероны изготавливаются из трех составляющих. Передняя часть будет изготовлена из швеллера №10, последняя будет выполнена из стальной трубы, имеющей параметры 8×8 см.
  • Задний траверс будет изготовлен из швеллера №16, а передний – из швеллера №12. Поперечины изготавливаются аналогично. В принципе, все минитрактора самоделки полноприводные имеют схожую конструкцию рамы, с теми же техническими параметрами.

Двигатель

• В качестве двигателя можно использовать практически любой силовой агрегат , мощности которого будет достаточно для осуществления сельхоз работ. Идеальным вариантом, в данном случае, будет использование 4-тактного дизельного двигателя, имеющего водяное охлаждение.
• Коробку передач и раздаточную коробку вала отбора мощности можно взять с автомобиля ГАЗ-53 . Сцепление подойдет от ГАЗ-52.
• При соединении сцепления и двигателя могут возникнуть определенные проблемы. Придется заново изготовить маховик мотора, а также сделать новый кожух корзины сцепления, для подгонки её под двигатель. Маховик стачивают на токарном станке, срезая заднюю область, а также вытачивая дополнительный пролет в середине.
• Вообще, самоделки минитрактора подразумевают подгонки под определенные детали , поэтому стоит быть готовым к тому, что придется обратиться к токарю для обтачивания некоторых комплектующих.
• Мост устанавливается в конструкцию практически без изменений . Крепится он к раме с помощью четырех стремянок.
• В качестве колес можно использовать аналогичные, взятые с легковых автомобилей .

  Но здесь есть один важный нюанс: передние колеса должны быть примерно 14 дюймов, что является оптимальным значением для колес переднего моста.

• Дело в том, что использование меньшего диаметра может спровоцировать проваливание агрегата в землю, а использование большего диаметра приведет к невозможности совершать те или иные маневры.
• Схема ходовки минитракторов и миниавто самоделок, представленная ниже, показывает наглядно принцип расположения колес на осях, а также их крепление к раме.
• Для повышения маневренности самоделки, можно установить на руль гидроусилитель. Взять его можно со старой техники, либо собрать собственноручно. Для этого нам понадобится масляный насос, приводимый в работу двигателем.
