Ока на гусеницах своими руками чертежи подробности изготовления

Содержание

1. Какие нужны инструменты
2. Необходимые запчасти
3. Колеса или гусеницы
4. Инструкция по сборке вездехода
5. Чертежи
6. Рама
7. Задний мост и подвеска
8. Рулевое управление
9. Как сделать кулису
10. Монтаж двигателя

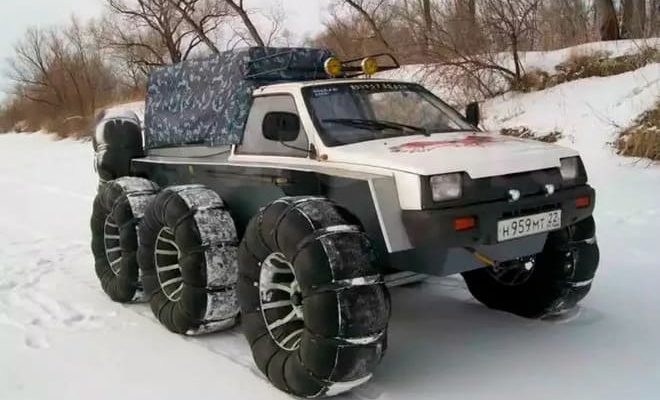

Гусеничный или колесный вездеход из Оки имеет небольшие габариты и малым весом, что повышает проходимость в лесных массивах и на заболоченной местности. Изготовление техники не требует использования дорогостоящей оснастки, в конструкции применяются детали от серийных автомобилей. Возможна постройка болотохода по схеме «каракат», обеспечивающей высокую маневренность.

Какие нужны инструменты

Чтобы изготовить самодельный вездеход на основе автомобиля Ока, потребуются:

• сварочный аппарат;
• оборудование для резки стального профиля;
• сверлильный станок или дрель;
• набор гаечных ключей;
• инструмент для зачистки сварных швов;
• молоток;
• набор отверток;
• металлическая линейка и шило для разметки деталей.

Необходимые запчасти

Чтобы сделать колесный или гусеничный вездеход на базе Оки, необходимо подготовить:

• кузов автомобиля с двигателем и коробкой передач;
• стальной профиль для постройки рамы;
• ведущие мосты от автомобилей ВАЗ или УАЗ;
• амортизаторы и листовые рессоры;
• карданные валы и раздаточный редуктор;
• гусеничную ленту и опорные катки.

Перечень дополнительных деталей зависит от конструкции будущего снегоболотохода. Это могут быть ведущие колеса и тормозные механизмы для гусеничного шасси.

Колеса или гусеницы

Перед разработкой чертежей следует определиться с концепцией ходовой части будущей самоделки:

1. Конструкция на шинах низкого давления строится на основе мостов, установленных на листовых рессорах и дополнительных гидравлических амортизаторах. Закрытый кузов ставится на кронштейнах, позволяющих использовать шины большого диаметра. Техника имеет небольшой вес, способна двигаться по глубокому снегу и заболоченной местности. Для снижения массы возможна постройка вездехода на обдирышах — шинах от сельскохозяйственной техники с частично убранным протектором и вырезанным стальным кордом.
2. Гусеничный вездеход из Оки своими руками строится на основе шасси с резиновыми лентами и опорными катками, изготовленными из колес с резиновыми шинами. Техника может двигаться по рыхлому грунту и преодолевать водные преграды вброд. Машина имеет больший вес, чем базовая легковая Ока, из-за применения гусеничного движителя, требуется установка рычагов управления, связанных с бортовыми тормозами для разворота вездехода.

Инструкция по сборке вездехода

Чтобы сделать колесный вездеход на основе автомобиля Ока, требуется:

• произвести расчет конструкции шасси и подготовить подробные чертежи;
• собрать на стапеле сварную раму из стального профиля;
• смонтировать элементы подвески и задний мост;
• установить на шасси механизм рулевого управления;
• рассчитать и установить кулису, позволяющую переключать передачи;
• установить силовой агрегат;
• произвести окончательную сборку и протестировать работоспособность конструкции;
• устранить обнаруженные неисправности и доработать вездеход.

Чертежи

Чертежи содержат размеры рамы с указанием расстояний между точками установки деталей трансмиссии и подвески и позволяют рассчитать расстояние между кузовом и ходовой частью. Схемы обеспечивают расчет количества стального профиля, прочность конструкции рассчитывается отдельно. При дальнейших испытательных пробегах возможно разрушение деталей, которые придется усилить дополнительными косынками. Усилители изготавливаются из листовой стали или профиля, а затем привариваются к раме вездехода.

Рама

Стальная рама для переделки Оки собирается из боковых элементов, которые соединяются между собой поперечинами. Для постройки рекомендуется использовать замкнутый профиль квадратного сечения размером 50х50 мм с толщиной стенки 2,5-3,0 мм. Сварные швы зачищаются от окалины и шлифуются, поверхность рамы очищается от ржавчины и покрывается слоем кислотного грунта. Предусматриваются отверстия для крепления агрегатов трансмиссии, силовой установки, листовых рессор и амортизаторов. В среднем требуется до 20 м трубы, вес конструкции составляет 50 кг.

Задний мост и подвеска

При построении подвески учитывается конструкция мостов и вес вездехода. База колесного внедорожного транспортного средства остается неизменной или увеличивается, поскольку покрышки не входят в штатные арки кузова. Рекомендуется использовать листовые рессоры от легковых автомобилей Волга или легких грузовиков ГАЗель. На раме предусматриваются опорные кронштейны, в которые заводятся концы листов. Количество эластичных элементов подбирается опытным путем.

В состав ходовой части вводят телескопические амортизаторы, снятые с машины Нива. Они сглаживают вибрации при движении по неровной дороге. Стойки крепятся к балке моста и к болтам на поперечинах рамы. Мосты устанавливаются на рессорах с помощью самодельных фиксаторов, которые не допускают поперечного смещения конструкции при движении по бездорожью.

Рулевое управление

Для изменения направления движения используются управляемые передние колеса, которые установлены на штатные поворотные кулаки от Нивы или автомобилей УАЗ. Рулевой редуктор от Волги крепится на раме.

Использовать устройство с гидравлическим усилителем сложно, поскольку потребуется установить на двигатель насос и смонтировать магистрали подачи и отвода рабочей жидкости.

Редуктор связывается с поворотными кулаками рычагами и штангами, оборудованными шарнирными сочленениями.

Для установки шин используются доработанные колесные диски, позволяющие установить широкие покрышки (например, от армейских грузовиков ЗиЛ или Урал). Внешняя часть шины обрабатывается абразивным инструментом, формирующим рисунок протектора. Для снижения веса вырезается металлический корд из боковин покрышки. Из-за увеличенного вылета колесных дисков возрастают нагрузки на ступичные подшипники и шарниры, рекомендуется возить с собой комплект запасных приводов.

Как сделать кулису

Кулиса изготавливается на основе чертежей с учетом конструктивных особенностей вездехода на базе Оки. Рычаг переключения устанавливается в салоне, затем монтируется штанга с карданным шарниром, которая защищается металлическим экраном от перегрева. При изготовлении элементов необходимо предусмотреть регуляторы длины, позволяющие настраивать кулису с учетом положения двигателя. Силовой агрегат с коробкой устанавливаются продольно (на Оке мотор с коробкой стоят поперечно).

Металлический уголок, закрепленный на двигателе, используется для установки направляющих втулок, в которых ходит тяга переключения. От штанги идет рычажная система, которая крепится к втулке на штоке выбора скоростей. Вертикальная тяга также установлена в направляющих цилиндрах, обеспечивающих повышение точности переключения. Мягкость смены передаточных чисел уступает заводскому механизму, в процессе работы возможно повреждение шестерен и колец синхронизаторов в коробке скоростей.

Монтаж двигателя

Силовой агрегат устанавливается на поперечины рамы при помощи штатных резиновых подушек. Перед началом эксплуатации производится техническое обслуживание двигателя, заливается свежее моторное масло.

Радиатор соединяется шлангами с рубашкой охлаждения и теплообменником печки, обеспечивающей прогрев воздуха в салоне вездехода. Крутящий момент от силового агрегата передается через коробку скоростей к раздаточному редуктору, который распределяет поток мощности между ведущими колесами самодельного снегоболотохода.

Содержание

1. Как своими руками изготовить гусеницы для мотоблока
2. Способ изготовления гусеницы из ремней и цепей
3. Гусеничный модуль для мотоблока
4. Топ популярных моделей мотоблока на гусеницах

Многие умельцы, чтобы не тратить денег на покупку готовой гусеницы для мотоблока, берутся за ее изготовление своими руками. Самоделки требуют от мастера смекалки и слесарных способностей, без которых изготовить такой привод будет сложно.

Как своими руками изготовить гусеницы для мотоблока

Рассмотрим, как сделать гусеницы для мотоблока своими руками. Для сборки гусеницы своими силами можно использовать разные материалы, которые несложно найти. Список материалов и инструментов, которые нужны для изготовления гусеницы:

• болгарка;
• дрель;
• электролобзик;
• сварочный аппарат;
• болты;
• гайки;
• ключи;
• ножи;
• отвертки;
• плоскогубцы;
• шлифовальные ленты;
• цепи.

Гусеничный привод для мотоблока должен равномерно распределять нагрузку на землю во время эксплуатации. Поэтому он должен быть прочным и в то же время легким.

Рассмотрим, как сделать гусеницы на мотоблок своими руками. Чтобы собрать самодельные гусеницы, можно выбрать одну из нескольких идей.

Самый доступный способ — это использование роликовой цепи с транспортерной лентой. Для получения гусеницы из указанных материалов края цепи и ленты нужно прошить.

Для этого можно применить станок, а можно сшить вручную. Но такой способ ненадежный. Для соединения подойдет также шарнир, похожий на рояльную ленту.

Толщина гусеничной ленты должна соответствовать мощности агрегата. Для тяжелой сельскохозяйственной техники лучше взять ленту потолще (7-15 мм). Ее нужно ставить аккуратно, так как она довольно тяжелая.

Рассмотрим, как сделать самодельные гусеницы для мотоблока из шин. Есть еще один метод изготовления самодельных гусениц для агрегата, в котором используется тракторный или автомобильный протектор шин.

Такие гусеницы приготовить проще, и они намного практичнее. У данного способа есть еще одно преимущество — готовить отдельно грунтозацепы не придется.

Перед началом изготовления изучите видео-инструкции и фото «самоделок», широко представленных на специализированных форумах. Чертежи гусениц для самостоятельного изготовления показаны ниже.

Способ изготовления: сначала нужно подобрать шину и аккуратно вырезать из нее дорожку с протектором. Если делать это вручную, то понадобится хорошо заточенный нож. Но, как показала практика, лучше использовать электролобзик и пилку с мелкими зубьями.

Для уменьшения трения, во время работы с электролобзиком нужно время от времени мочить его водой или специальным мыльным раствором.

После среза нужно обратить внимание на изнаночную сторону. Если будут заметны лишние слои, то их надо срезать. Что касается грунтозацепов, то при их недостаточном количестве можно нарезать новые.

Преимущество гусеницы из шин заключается в том, что она изначально круглая и имеет замкнутый круг. Минусом может оказаться ограниченная ширина шины.

Способ изготовления гусеницы из ремней и цепей

Рассмотрим способ изготовления изделия из ремней и цепей. Из стандартных ремней с клиновидным профилем также можно сделать гусеницы. Соединяют их, используя грунтозацепы, которые крепят к ремням с помощью винтов и заклепок.

При изготовлении гусеницы из цепей у них должен быть одинаковый размер. Цепи разжимаются, замыкаются в кольцо и свариваются. Из стальных пластин можно изготовить грунтозацепы, которыми при помощи болтов скрепляют цепи.

В продаже можно найти уникальный гусеничный привод ГП — Н1, который подходит для многих мотокультиваторов. Он подходит для мотоблока «Нева», «Угра», «Каскад», «Салют», «Фаворит», «Ока», Havert, Caiman, Nusqarna.

У них диаметр окружности равен 30 мм. Для тяжелых мотоблоков, таких как «МТЗ» или «Агро», эти гусеницы не подходят.

Мотоблок «Нева» с гусеничной приставкой имеет хорошую проходимость. С ним невозможно застрять в условиях грязи, снега и песка. Он очень популярен в России, так как предназначен для обработки небольших территорий.

Готовые гусеницы к мотоблокам очень легко устанавливаются. Они служат как навесное оборудование.

Гусеничный модуль для мотоблока

Гусеничный модуль для мотоблока — это приставка, которая даст возможность преобразовать свою технику в снегоход или мотобуксировщик. Причем сделать это можно будет в считанные минуты.

Гусеницы для мотоблока выгодно иметь тем, у кого уже есть мотокультиватор. Имея такую приставку, можно поставить на гусеничный ход не только мотоблок «Нева» и другие марки подобной техники, но и мотокультиваторы, у которых диаметр рабочего вала равен 30 мм.

Для изготовления гусеничного привода к мотоблоку своими руками может понадобиться чертеж.

Под брендом «Крутец» выпускаются гусеничные ленты, которые независимо от мощности и веса культиватора, подойдут к мотоблокам любого производителя. У них прочная рама, и они могут эксплуатироваться в любой сезон. Приставка устанавливается на мотоблок с помощью ключей.

К известным приставкам на мотоблоки можно отнести отечественные «Рысь», «Муравей» и «Буран». К импортным относятся: Talon 380, Talon WTи др.

Что касается гусеницы, сделанной своими руками, то нужно помнить, что большой ее высоте повышается центр тяжести агрегата. Это грозит неустойчивостью и опрокидыванием на поворотах и проблемных участках. Для устойчивости нужно повысить дополнительную ось.

Если колесная база узкая, то ее нужно расширить. На ведущий вал надо установить втулку. Ее можно приобрести в любом магазине автомобильных запчастей.

Если использовать треугольный поворотный удлинитель (в случае отсутствия дифференциала), есть шанс повысить маневренность техники. Следует учесть, что агрегат с воздушным охлаждением двигателя не подходит для гусеничного хода.

Он просто не справится с большой нагрузкой. Идеальными являются мотоблоки с водяным охлаждением. Мотор при таком охлаждении не перегревается.

Гусеницы для мотоблока позволяют любителям активного отдыха зимой — рыбакам и охотникам — добираться до необходимого места беспрепятственно. На такой машине также можно перевозить различные грузы, сено или дрова.

Отзывы о самодельных гусеницах положительные. При самостоятельном изготовлении гусениц нельзя экономить на мелочах и деталях, в противном случае мотоблок получится ненадежный. Или нужно приобретать самодельные приставки у мастеров, которые не раз занимались изготовлением гусениц к мотоблокам.

Если вы не уверены в своих силах, лучше приобрести готовую приставку. Ее минусом является только высокая цена.

Топ популярных моделей мотоблока на гусеницах

Гусеничные мотоблоки – большая редкость, в большинстве случаев производители выпускают приставки-гусянки, которые можно установить на колесные модели. Чаще всего встречаются специализированные снегоуборочные мотоблоки на гусеницах.

1. Caiman Vario – один из самых известных мотоблоков на гусеничном ходу. Машина состоит из стандартного мотоблока на пневмоколесах Caiman Vario 70S с японским двигателем мощностью 7 л.с., съемных гусениц и двухместных саней. В таком зимнем варианте комплектации его можно использовать как снегоход для поездки на рыбалку или охоту. Для работ, связанных с перевозкой грузов по пересеченной местности, мотоблок оборудуется грузовыми санями и утяжелителями. Для уборки снега можно установить отвал-лопату или снегоуборочную приставку.
2. Yard-Man YM 7110 DET – снегоуборочный мотоблок с 4х-тактным мотором на 10 л.с. Ширина захвата ­– 710 мм, высота захвата – 530 мм, дальность отброса снежных масс – до 15 м. Привод на 8 скоростей (6 вперед, 2 назад) с фрикционным сцеплением и гусеницы с направленным протектором гарантируют высокую производительность даже на труднопроходимых участках.
3. HUTER 8100C – самоходная снегоуборочная машина, оборудованная четырехтактным одноцилиндровым двигателем мощностью 11 л.с., предназначена для эффективной расчистки снежных заносов в экстренных условиях зимы. Ковш-желоб снегоуборщика охватывает 700 мм в ширину и 540 мм высоту снежного сугроба. Силовая установка агрегата оснащена электростартером, подогревом рукояток и автономным запасом топлива.

Используете ли вы мотоблок на гусеничном ходу для уборки снега, езды по пересеченной местности, зимней рыбалки или охоты?

Тема: Гусеничный из деталей ВАЗ-Ока(REMIX59-11)  (Прочитано 70573 раз)

0 Пользователей и 1 Гость просматривают эту тему.

В сельской местности распространенной неприятностью считается отсутствие автомобильных дорог. Данная проблема наиболее актуальна зимой, когда даже обычные переходы покрыты снегом. Чтобы и в этот период организовать движение, рекомендуется самостоятельно смастерить снегоход из Оки.

Содержание

1. Можно ли сделать гусеничный вездеход-снегоход из автомобиля ОКА?
2. Этапы сборки
3. Как сделать из ОКИ снегоход своими руками: способ от энтузиаста
4. Цена запчастей

Можно ли сделать гусеничный вездеход-снегоход из автомобиля ОКА?

Так как местность в селе нередко бывает неровной и сложной для вождения, большинство желающих хотят купить вездеход повышенной проходимости. К сожалению, такие автомобили довольно дорогостоящие. Поэтому предлагается рассмотреть самоделки снегоходы вездеходы от авто Ока. Для этого используются запчасти, в том числе, от разбитых автомобилей и моторных ТС.

К наиболее распространённым вариантам «народных» водных судов относятся «универсалы», в базовой части которых лежат суда низкого давления или на подушке. Гусеничные машины также распространены, но они более всего подходят для снежной местности. Разработка транспортного средства повышенной проходимости на базе «Оки» является рентабельным решением, поскольку нет необходимости приобретать дорогостоящие компоненты.

Этапы сборки

С нахождения соответствующей базы осуществляется создание снегохода из автомобиля Ока на гусеницах своими руками. Известным решением считается использование мотоциклетных рам. Марка не имеет значения. Гораздо важнее рассмотреть финансовую сторону и то, сможет ли конечная структура преодолеть национальные границы. Для устранения самых больших дорожных недостатков основная рама взята от мотоциклов «Иж», оставив от автомобиля в основном двигатель и управляющую систему.

На следующем этапе необходимо соединить подвеску с задней осью. Обычно это стойки, соединяющие компоненты крыла. Добавление стоек и рулевых втулок создает независимую заднюю подвеску.

Это решение обеспечивает отличную маневренность даже на сложных участках дороги. Как только это будет сделано, наступит время установки колес.

Внедорожники на базе «Оки» обычно оснащаются грузовыми камерами, а не колесами в истинном смысле этого слова. Втулки применяются для крепления подвески. Устойчивость конструкции обеспечивается специальными ремнями, прикрученными к внешней части. На практике данные конструкции достаточно качественные и легко преодолевают разного рода преграды. В последующем будет проведен ремонт двигателя и произведена работа по дальнейшей установке механизмов, которые непосредственно передают крутящий момент.

Также необходимо установить тормоза, а также механизм сцепления и систему выхлопа. Когда главные работы выполнены, внедорожник необходимо испытать. Эксперты отмечают, что строительные дефекты часто представляют опасность для жильцов и окружающих. Следует помнить, что без чертежей невозможно правильно построить даже самое «простое» транспортное средство. Функциональная диаграмма несколько отличается в зависимости от конструкции конкретной модели.

Например, гусеничная машина с двигателем «Ока» может быть построена только при учете размеров компонентов. Здесь намного меньше степеней свободы, чем непосредственно в колесных ТС. Силовой агрегат снимается вместе с КПП, так как использование разных узлов слишком громоздко.

Шасси гусеничного внедорожника состоит из поперечных труб. Подвеска может быть установлена с помощью прицепных рычагов с шарнирной подвеской.

Совет: для внедорожных моделей «родная» трансмиссия недостаточно мощная. Следует использовать более серьезные и мощные модели автомобилей. Рельсовый и звездчатый ролики ставят независимо между собой. В некоторых случаях от Оки остается только основная часть, которая устанавливается со всеми основными компонентами непосредственно на раму, которую вы сделали сами.

Также стоит подумать о том, как сделать универсал 4х4 с двигателем «Ока». Снимаются стеклоочистители, педали, тормоза, а также суппорты и выхлопные трубы. Рама переделана с нуля с адаптированным трубчатым профилем. Следующий шаг — сборка осей и основных компонентов. Первой из них является рулевая колонка; затем изготавливается и собирается «кузов», производится отделка, то есть обшивка машины.

Если в качестве базы используется модель Leonechod, коробку передач необходимо прикрепить к кронштейнам оси «Москвича», которые обычно удерживают листовые рессоры. Размер этих кронштейнов должен быть выбран и сварен. Для слабых внедорожников можно изготовить подвески для пружин. Однако листовые рессоры гораздо качественнее, и не нужно модифицировать раму или устанавливать амортизаторы.

Рекомендация: независимо от выбранной модели следует немедленно сдать экзамен по вождению и немедленно устранить все обнаруженные недостатки.

Как сделать из ОКИ снегоход своими руками

Эти вездеходы распространены среди рыбаков и охотников. Вездеходные гусеничные машины Oka обладают отличной способностью пересекать водоемы и лесные массивы. Их корпусная часть обычно состоит из самшита. Длина последнего достигает 3-х метров. Его вес невелик, поэтому в местах, где следы человека глубоки, машина проникает в болото всего на 10 см.

Данная установка может быть верно сконструирована лишь с помощью надежных расчетов. Это в особенности касается ходовой части, площадь контакта которой с землей должна составлять 1,4 квадратных метра. Скорость движения должна составлять 45 км/ч. Существуют также внедорожники с подушками безопасности. Они располагают большим радиусом действия, чем гусеничный внедорожник «Ока», и не требуют шасси.

Маленькая «Ока» для бездорожья – не лучший вариант, непосредственно для бездорожья требуется хорошее внедорожное средство.

Одному умельцу получилось данную проблему разрешить весьма изобретательно, создав из своей «Оки» достаточно мощный самодельный внедорожник на гусеничном ходу. На фотографии показан процесс создания внедорожника.

Сначала автор рассчитал размеры будущего самодвижущегося автомобиля и нарисовал чертежи.

А тут приведены места крепления силового агрегата и также вездеходные подвески.

После этого автор разобрал элемент авто, и оригинальный двигатель «Оки» был извлечен вместе с коробкой передач.

Раму внедорожника он изготовил из профильных труб.

Самым важным новшеством является гидравлический привод, который заставляет автомобиль поворачивать. Это торсионная подвеска.

Автор этого самодельного автомобиля решил, что двигатель «Оки» слишком слаб для четырехколесного ТС, и установил наиболее мощный двигатель «девятки» вместе с трансмиссией.

Ходовые и приводные ролики были изготовлены из колесных дисков. Затем был прикреплён корпус «Оки» к самодельной раме.

Катки к гусеницам и ведущие звёзды сделаны из колёсных дисков.

Вот как выглядит внутренняя часть аппарата, с педалями для управления гусеницами вместо руля, с тормозами на ведущих колесах гусениц, а поворот осуществляется путем торможения одной из гусениц.

Таким образом, у нас получился гусеничный внедорожник «Ока». Он развивает максимальную скорость в 35 км/ч и может просто передвигаться по снегу, а также грязи. Возможно также установить отвал и убрать зимой снег. Вездеход может тянуть автомобильный прицеп или тянуть автомобиль, который застрял. В целом, это проверенное ТС для земледельца.

Цена запчастей

Конструктивные особенности «переламывающегося» вездехода на базе силового агрегата, педалей, а также тормозов «Оки» также может включать другие запчасти, которые будут стоить дополнительных средств:

1. Мосты от «нивы» — 4000 т.р;
2. МКПП – 11500 т.р;
3. Кулак от моста автомобиля ульяновского производителя;
4. Лобовое стекло;
5. Радиаторы от «Тойота» — 400 р.;
6. Профиль трубчатого типа 50х20, 40х20 -1040 т.р;
7. Лебедка самовытаскивания – 7069 т.р:
8. Светильники Hella – 584 т.р;
9. Самодельные диски;
10. Рули от УАЗ – 1500 т.р.

В целом, стоимость всех запчастей составит примерно 26093 т.р. В деревнях, где дорогие автомобили недоступны, принято собирать внедорожник самостоятельно. Однако важно принимать во внимание особенности конструкции и ответственно подходить к разработке такой техники.

Уважаемые посетители сайта “Самоделкин друг” сегодня мы с вами рассмотрим подробную пошаговую инструкцию по сборке гусеничного вездехода на базе автомобиля ОКА с гидроприводом. Более 100 пошаговых фото сборки и видео испытаний.. Конструктор Гусеничного вездехода проживает в Москве и зовут его Александр. Данный вид самодельной машины повышенной проходимости уникальна в своем роде и ранее не кем не воплощалась в жизнь. Главное новшество это гидропривод за счет которого осуществляется поворот. Подвеска торсионного типа, опорные катки сделаны из автомобильных дисков с вулканизированной на них резиной. Двигатель внутреннего сгорания от Отечественного автомобиля ВАЗ 2109, КПП так же от “девятки” Резиновые гусеницы от снегохода.  Рама сварена из профиля прямоугольного сечения, на которую установлен корпус от Легендарного Отечественного малолитражного автомобиля ОКА.

Гусеничный вездеход предназначен для поездок на рыбалку, охоту в труднодоступные участки местности по глубокому и рыхлому снегу, а так же в Весеннюю распутицу или Осеннюю непролазную раскиселеную грязь, как говориться “У природы нет плохой погоды, а вездеходу не нужна дорога.. только направление))

И так, давайте перейдем к рассмотрению особенности конструкции узлов и агрегатов.

Материалы

1. ДВС и КПП ВАЗ 2109
2. Кузов “ОКА”
3. проф-труба
4. колесные диски ВАЗ
5. торсионные рычаги
6. резиновые гусеницы от снегохода
7. кулаки ВАЗ 2109

Инструменты

• сварочный инвертор
• УШМ
• дрель
• набор гаечных ключей
• измерительный инструмент
• умелые руки)

Пошаговые фото сборки гусеничного вездехода из ОКИ с гидроприводом своими руками.

 Чертеж вездехода с размерами.  Чертеж вездехода с размерами.  Опорные катки сделаны из колесных дисков ВАЗ с вулканизированной на них резиной.  Конструкция торсионной подвески.  Резиновая гусеница удлиненная с металлическими вставками от снегохода “Тайга”  Резиновая гусеница удлиненная с металлическими вставками от снегохода “Тайга”  В “девяточный” кулак вмонтирован гидромотор, упорный подшипник был заменен на 2 шаровых радиальных подшипника. Кулак естественно был расточен.  Кулак ВАЗ 2109.  Кулак ВАЗ 2109.  Кузов автомобиля ОКА  Звезды переднего привода машины.  Днище проварено.  Двигатель ВАЗ 2109 подлежит ремонту и только потом будет установлен на вездеход.  Двигатель ВАЗ 2109 подлежит ремонту и только потом будет установлен на вездеход.  Предварительная примерка кузова на раму.  Устройство натяжения гусеницы.  Рама.  Рама.  Испытания торсионной подвески грузом.  Кронштейны для кузова из металла 3 мм.  Топливный бак УАЗ

Оставьте свой голос

0 Points

Хорошая оценка
Плохая оценка

Просмотр и управление голосами со страницы профиля участника

Самодельный гусеничный вездеход Оковец собранный Алексеем Зориным своими руками у себя в гараже имеет ряд новшеств и отличий в развитии самодельного вездеходостроения . За основу взята отечественная малолитражная машина Ока, от нее вездеходу достался мотор, КПП. Самодельный гусеничный вездеход имеет корпус лодку , что дает возможность преодолевать водные преграды в плавь . Три катка по бортам это уже классическая схема трансмиссии наработанная вездеходчиками за последнее время и является самой надежной, простой и дешевой в плане изготовления.

Гусеницы сделаны из транспортерной ленты шириной 12 см, траки опрессованый профиль 20Х40Х2 мм.

Профиля 60х40х2, 60х60х3, 40х40х1.5, 40х40х2, 20х40х2, 20х40х1.5, 20х20х1,5; полоса 30х4, арматура гладкая 10мм в диаметре, листы металла 1250х2500: 1 мм, 1.2 мм, 1.5 мм. Все листы холодной катанки. Лист с толщиной в 1 мм залежалый. Можно и начинать строить раму

Вездеход имеет прозрачную панорамную крышу, что обеспечивает механику-водителю и экипажу комфорт придвижении.

И так, давайте внимательно рассмотрим  75 фото сборки самодельного гусеничного вездехода.

 За основу взят донор ОКА

 Начало изготовления корпуса вездехода

 Предварительно нарезаны заготовки для прессовки траков

  Новый домкрат 10 т для самодельного пресса.

     Зачищен задний мост.

  Пластины для усиления посадочного места моста.

  Комплект ступиц.

  Редуктор перевернут

  Примерка двигателя.

 Усиление.   Изготовление траков.

  Изготовление ограничителей прут 10 мм

 Ништяки  ШРУС Вездеход продается, любые капризы заказчика учитываются, пишите комментарии кому нужен представленный вездеход.

Сегодня речь пойдет про самодельные транспортные средства, которые наши талантливые люди изготавливают буквально “на коленке”.

Самодельные ТС – это вообще отдельный вид искусства (если можно так выразиться), способный удивить! Вездеходы, багги, гусеничные мотоциклы, амфибии – все это люди делают у себя в гаражах. И парой довольно интересно посмотреть на плоды “фантазии и прямых рук” наших соотечественников. Что я и предлагаю сейчас сделать.

Цена: 250.000₽

Мастера покупают изобретения в лучшем китайском интернет-магазине.

Корпус вездехода остался от ЗАЗ-368. Коробка передач, ДВС и мост установлены от советских автомобилей семейства ВАЗ. Довольно бодренький вездеход.

Электроника для самодельщиков в китайском магазине.

Гусеничный вездеход из “Оки” за 260. 000₽

Еще один любопытный вездеход из Оки. Впечатляет, не так ли? Разгоняется данный экземпляр до 45 км/ч и умеет плавать – что очень не плохо.

zen.yandex.ru

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе.

Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш.

Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2.8, дизель, 120 сил).

Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями.

Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.

zen.yandex.ru

Вездеход – самоделку оснастили турбодизелем от Mazda

В России очень много энтузиастов, которые способны на многое ради того, чтобы удивить или восхитить автолюбителей своими потрясающими проектами. Посмотрите, например, на этот гусеничный вездеход, который называется ГВ-3. Он был построен с нуля, а на его создание ушло всего лишь полтора года.

Проектировали данный вездеход практически весь с чистого листа. Его ходовую, подвеску, большую часть деталей кузова, выхлопную систему, электрику, системы отопления, охлаждения, управления, очистки воздуха и обшивку салона собственноручно изготовил владелец ГВ-3.

Для постройки этого проекта было принято решение позаимствовать от гусеничного вездехода ГАЗ-71 узлы и агрегаты. А под капот самоделки установили 2,0-литровый турбодизельный двигатель от Mazda.

В процессе создания кузова использовали детали от нескольких автомобилей: УАЗ-Hunter, Соболь, Газель, УАЗ-452 и УАЗ-469.

Обращаем внимание на то, что подвеска у вездехода независимая рычажная пневматическая.

Гусеницы для ГВ-3 изготовили на заказ на Курском заводе “Композит”. Что касается колес, то их взяли от ВАЗовской классики. Получился довольно интересный самодельный вездеход. Его можно использовать не только для развлечения, а еще и для поездок на охоту или зимнюю рыбалку.

zen.yandex.ru

Легкий гусеничный вездеход с двигателем Лифан

Легкий гусеничный вездеход с двигателем Лифан 11 л/с собранный Дмитрием Дементьевым на порядок лучше заводских аналогов, а по цене в разы дешевле, ведь собран он практически полностью из узлов и агрегатов Отечественного производства.

Двигатель расположен в задней части, а привод передний, тоесть с задней части на перед идет кардан. Вездеход плавающий и имеет корпус-лодку сваренную из листового металла 1.5 мм.

zen.yandex.ru

Источник: https://izobreteniya.net/samodelnye-gusenichnye-vezdehody/

Самодельный гусеничный вездеход «Хома»

Автор самоделки построил себе самый простой гусеничный вездеход для поездок на рыбалку и в лес по грибы, корпус вездехода лодка, и весит он всего 300 кг.

Технические характеристики гусеничного вездехода:

• Передний привод (ведущий мост один).
• Поворот — срабатывание дифференциала.
• Корпус лодка.
• Ширина гусениц – 450 мм.
• Межосевое расстояние – 1180мм.
• Сцепление ременное.
• Ширина лодки — 700 мм.
• Высота лодки — 570 мм.
• Длинна вездехода — 2000 мм.
• Ширина — 1760 мм.
• Максимальная скорость — 30 км/ч.

Для сборки самоделки понадобились материалы:

• Двигатель Lifan мощностью 7 л.с.
• Коробка передач от автомобиля Opel Rekord.
• Редуктор от автомобиля «Луаз».
• Мост от жигулей.
• Барабанные тормоза также с жигуля.
• Рамы сварена из профильной трубы 50 х 50 х 2 мм, верхняя часть из уголка 40 х 4 мм.
• Лента транспортерная толщиной 6 мм.
• Оцинкованный листовой металл.

Передаточные числа:

• С двигателя на КПП — 5.5.
• КПП 1пер — 3.64.
• Бортовая Луаз — 1.3.
• Мост — 4.1.

Из профильной трубы и уголка сварена рама, установлен двигатель, коробка, мост.

Ременная передача.

Траки сделаны из уголка 25 х 25 х 3 мм. Приварены грунтозацепы.

Клыки из полосы 25 х 4 и 20 х 4 мм.

Высота клыка — 75 мм.

Ширина между двумя транспортерными лентами-150 мм.

Гусеница подготовлена к установке.

По началу автор поставил вездеход на две оси.

Автор на прицепе отвёз вездеход на полигон и приступил к испытаниям.

В результате предварительных испытаний, было решено установить среднюю ось. Центральная ось приварена на 50 мм ниже относительно ведущей и натяжной оси, что привело к улучшению поворотов на жестком грунте без лишних усилий.

• Установка центральной оси значительно увеличила разворот вездехода.

Лодка изготовлена из оцинковки на заклепках. Управление двигателем вынесено на рукоятку.

1. Крепление под запаску.
2. Движение по воде осуществляется с помощью винта и дополнительного руля на корме.
3. На фото автор плывёт на своём вездеходе.
4. Гусеничный вездеход уверенно преодолевает водные преграды.
5. Рекомендую посмотреть видео испытаний самодельной техники от автора самоделки.
7. Вездеход плывёт.
9. Скорость на четвёртой передаче.
11. Автор самоделки: Александр Абакумов.

Источник: http://fotostroy.ru/samodelnyi-gysenichnyi-vezdehod-homa-foto-sborki-video-ispytanii.html

Особенности изготовления, чертежи

Ни для кого не секрет, что на территории нашей огромной страны существуют такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их плохого качества. В этом случае на помощь приходит специальная машина, которая характеризуется высокой проходимостью.

Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально.

Поэтому многие умельцы с инженерно-техническими навыками решают создать вездеход гусеничный своими руками, учитывая свои потребности и возможности.

Как могут использоваться гусеничные вездеходы?

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

• Погодные условия в период эксплуатации.
• Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
• Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
• Цель. В зависимости от того, для каких целей предназначено передвижное устройство,его конструкция может видоизменяться.
• Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Создание чертежа

Самый ответственный этап — изготовление эскиза гусеничного вездехода. Своими руками чертежи с расположением механизмов агрегата и его узлов чертятся уже после этого. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Расчерчиваются они отдельно, с расчетом сочетаемости и работоспособности деталей и узлов.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Технология изготовления

Легкие гусеничные вездеходы своими руками изготавливаются по определенной технологии. Их создание начинается со строительства кузова, который должен иметь высокую прочность и полную водонепроницаемость.

Основа самодельного транспорта должна быть жесткой, поэтому берутся стальные трубы, способные противостоять любым физическим нагрузкам, возникающим из-за движения. Затем начинают изготавливать гусеницы. Для этого берут обыкновенную листовую резину и создают кольцевую резину.

На ее внешнюю сторону при помощи заклепок ставят небольшие алюминиевые лопатки, а с внутренней стороны устанавливают необходимые ограничители, ширина шага которых равняется ширине резины колес.

Следующий этап заключается в том, что выполняется выведение мостов от автомобиля через отверстия, которые специально для этого были сделаны в кузове. В качестве защиты используются резиновые муфты.

Крепится резиновая лента таким образом, чтобы колеса располагались прямо по центру ограничителей. Кроме того, закрепляют также и дополнительные колеса. Они необходимы для поддержания гусеничной ленты в натянутом состоянии.

В завершение работ в кабине вездехода, своими руками изготовленного, вставляют сверхпрочные стекла.

Вывод

Таким образом, это средство передвижения является незаменимым транспортом в труднодоступной местности, где практически отсутствуют дороги. Обладая инженерными и техническими качествами, можно без труда создать гусеничные вездеходы своими руками, чертежи которых помогут правильно сконструировать такой агрегат.

Источник: https://www.syl.ru/article/240399/new_vezdehod-gusenichnyiy-svoimi-rukami-osobennosti-izgotovleniya-cherteji

Самодельный гусеничный вездеход — описание, план изготовления, инструменты и видео

Одной из проблем нашей родины являются очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить данную проблему своими силами.

Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.

А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

• Подробный обзор модельного ряда тракторов Класс (Class).
• Заглянув сюда вы сможете просмотреть видео минитрактор из мотоблока Нева.
• Виброплита своими руками с электрическим или бензиновым двигателем.

Самодельный гусеничный вездеход

Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.

Таблица 1 — Основные ТТХ данного вездехода

[tip]Тяговая способность — тащит прицеп весом около 900кг.[/tip]

Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Источник: https://spectechzone.com/tekhnika/other/1637.html

Самодельные вездеходы на гусеницах

Самодельные вездеходы на гусеницах: схемы их постройки и основная компоновка – из Оки, Жигулей, Волги, мотоцикла и
подручных средств.

Правильные чертежи и особенности постройки своими руками, чтобы машина получилась маневренной и проходимой, а изготовление заняло минимум
времени.

Для того, чтобы собрать полноценный плавающий гусеничный вездеход у
себя в гараже понадобиться не так уж много – части старой машины, уголки и
трубы для рамы, сварочный аппарат, слесарные инструменты и энтузиазм.

Если вы хотите собрать вездеход на
базе УАЗа, Волги, Газели, ВАЗа, Москвича и других машин, то кузов от них
использовать не рекомендуется, да и даже от «Оки» он тяжеловат.

Кузов удобен с
точки зрения комфорта, но у машины ухудшается проходимость, возрастает расход
топлива, а сделать ее плавучей будет очень сложно.

Поэтому кузов целесообразно
варить самостоятельно из легкого листового металла, а вокруг сделать каркас
безопасности, чтобы врезавшись в дерево или перевернувшись не сломать себе шею.

Как сделать поворотный механизм и
рассчитать проходимость?

На самом деле все самодельные
вездеходы на гусеницах имеют простейшее устройство. Сзади стоит задний мост с
дифференциалом от заднеприводной машины – обычно от Жигулей. Ведущие катки
приводятся в движение через этот задний мост от двигателя через КПП. Повороты
же осуществляются при помощи раздельного торможения. То есть, нужно провести
два отдельных контура справа и слева.

Схема повортно-тормозного механизма в гусеничном вездеходе с колесом

Как сделать управление – тут уж
каждый решает сам. Можно из двух тормозных цилиндров и рукоятки соорудить
подобие управления как на тракторе или танке. Можно придумать педали, а
сцепление и газ перенести на руки. Вакуум для усилителя тормозов берется из
двигателя, либо на отдельный шкив вешается компрессор.

Самая простая схема постройки
гусеничного вездехода – это взять Жигули, поднять на раму, навесить на нее
дополнительные катки и гусеницы, сделать раздельное торможение. И все, будет
бегать.

Расчеты удельного давления на снег
достаточно простые. У лыжника оно равняется 200 грамм на см2. У очень хороших болотоходов
– около 60 грамм. То есть, нужно взять общую массу вездехода и площадь
гусеницы, от этого и плясать. Как сделать самодельные гусеницы своими руками
читайте тут.

Схема плавающего вездехода должна
подразумевать наличие резервуара с воздухом на раме, либо герметичные борта. Но
тут еще надо продумать остойчивость, для этого двигатель и тяжелые агрегаты
размещаются по центру вездехода.

Чертежи и схемы

Такую машину строить по чертежам
нет никакого смысла. Просто потому, что у каждого разные запросы, у всех свои
детали и набор исходного материала. У кого-то в гараже пылятся старые Жигули, а
кто-то будет ваять вездеход из старого мотоцикла «Урал». Самоделка она на то и
самоделка, что проектируется с нуля и строится из подручных средств.

Но есть несколько важных деталей, которые стоит предусмотреть. Во-первых, рама и каркас должны быть прочными.

Жесткости автомобильного кузова в лесу даже много, его масса излишняя, но
столкновения с деревьями и перевороты никто не отменял.

Во-вторых, многие самодельные
вездеходы на гусеницах грешат высоким центром тяжести. Те же Жигули на
гусеницах откровенно опасны, поскольку любой склон или канава могут служить
причиной опрокидывания.

В-третьих, если на самодельном
вездеходе планируется ездить на зимнюю рыбалку, то должны быть предусмотрены
пути аварийного покидания авто. И это еще раз о том, что кузов от Оки или
легковушки может быть опасен для таких целей. Провалился в полынью, и уже не
вылезешь. В тех же ГТТ дверцы открываются чуть наверх, есть сверху люк для
покидания – это все не зря сделано.

Безопасность превыше всего. Кроме
того, стоит помнить о пожароопасности, не убирать глушитель, обязательно возить
с собой огнетушитель и так далее.

Как сделать самодельный вездеход на
гусеницах предельно дешево, безопасно и качественно? Нужно просто иметь
инструмент и место для постройки, а стоимость частей и металла, учитывая
доступность б/у Жигулей или ОК, можно даже особо не брать во внимание.

Источник: https://novosti-online.info/3717-samodelnye-vezdehody-na-gusenicah-shemy-ih-postroyki.html

Самодельный вездеход — как это сделано?

Наша страна занимает огромную площадь и не во всех ее уголках есть возможность передвигаться по приличным дорогам. К примеру, в северных районах и на Дальнем Востоке зачастую никак не обойтись без машины повышенной проходимостью.

А что может предложить промышленность для таких случаев? И если вездеход нужен маленький, экономичный и недорогой? Увы, таких образцов в продаже нет, и скорее всего, долго еще не будет.

Вот и строят люди самодельные вездеходы, каждый в соответствии со своими потребностями и возможностями. В этой статье мы пошагово рассмотрим принципы изготовления подобных аппаратов и дадим некоторые советы для начинающих конструкторов вездеходной техники.

Начнем с того, что рассмотрим, как классифицируются вездеходы.

Типы вездеходов

Среди самодельщиков популярностью пользуются две основных схемы – гусеничные машины и агрегаты на пневматиках низкого давления, на этих примерах и будем знакомиться с машинами.

Самодельные вездеходы на гусеницах

Довольно сложные в самодеятельном изготовлении транспортные средства, имеют свои плюсы и минусы. Из положительных характеристик можно выделить высокую проходимость, в этом плане у гусеничных вездеходов конкурентов нет.

Машины такого класса чаще всего строятся с использованием автомобильных силовых агрегатов, следовательно, расход топлива у них повыше, чем у остальных моделей, но и запас мощности солидный в отличие от собратьев с мотоциклетными двигателями.

Самодельный гусеничный вездеход с двигателем от ВАЗвской «классики»

Минусом таких конструкций является относительная сложность изготовления движителя – гусениц. Можно, конечно, попытаться применить гусеницы от промышленных изделий, например тот же снегоход Буран, но не во всех случаях такие гусеницы будут подходящим вариантом.

Основным же недостатком является высокая себестоимость изготовления вездехода. Даже при условии что большинство комплектующих найдется в собственном гараже, затраты все равно будут выше (как по времени, так и по финансам), по сравнению с колесными собратьями.

Самодельные вездеходы на шинах низкого давления

Являются более распространенными среди самодеятельных конструкторов. Этому способствуют несколько причин, первая из которых – простота изготовления.

Каракат на основе рамы и двигателя от мотоцикла

Создать, например трехколесный вездеход намного проще, чем его гусеничный аналог, дефицитных или сложных в изготовлении узлов нет, комплектующие части намного дешевле и доступнее,  тот же двигатель от мотоцикла, например. Конечно, уровень комфорта будет ниже, но никто ведь  не запрещает, сделать на самодельном каракате небольшую кабину и оборудовать ее обогревателем.

С чего начать?

Для начала следует решить, в соответствии со своими потребностями, какого типа вездеход вы собираетесь построить. Тут все зависит от конкретных условий и личного желания, поэтому что-то посоветовать трудно. Единственно, если у вас нет никакого опыта работы с гусеничными механизмами, пожалуй, стоит начать с простого пневматика.

Далее определяемся с условиями эксплуатации, вместимостью и грузоподъемностью и, исходя из этих данных, намечаем общую концепцию будущей машины. После можно переходить к эскизному проекту вездехода, на котором в общих чертах намечается компоновка и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.

На заметку: чтобы было удобнее делать компоновочные эскизы, сделайте из плотной бумаги масштабные модели основных узлов машины и запаситесь бумажными же фигурками человечков в таком же масштабе – так будет гораздо удобнее на начальном этапе, чем раз за разом отрисовывать одинаковые контуры в поисках оптимального расположения.

Выбираем двигатель

Для вездехода подойдет не каждый двигатель, главное требование к нему – наличие принудительного охлаждения, так как вездеходы обычно развивают невысокие скорости, обычный мотор от мотоцикла, к примеру, будет перегреваться. Поэтому если уж вы решите использовать такой силовой агрегат, то позаботьтесь о его охлаждении, хотя бы с помощью вентилятора и элементарного кожуха, который организует движение воздушного потока.

Конечно же, двигатель должен обладать достаточным запасом мощности для обеспечения вездеходу возможности ехать в любых условиях. Рассчитать требуемую максимальную мощность мотора можно по формуле: nдв. макс.=10-3Nуд.mп; (nдв. макс. – максимальная мощность, Nуд – удельная мощность на тонну веса, которая должна находиться в пределах 20 – 35 л.с.).

Если предполагается эксплуатация машины круглый год, предпочтительнее использовать четырехтактный мотор. Такие двигатели легче запускаются и стабильнее работают при отрицательных температурах, чем их двухтактные собратья (хотя их удельная мощность несколько ниже). Конкретных рекомендаций по типу двигателя – бензиновый или дизельный нет, у каждого есть свои плюсы и минусы.

Среди двигателей отечественного производства хорошо зарекомендовали себя мотоциклетные моторы М -67, а из автомобильных двигателей можно отметить ”зазовское” семейство.

Довольно часто можно видеть двигатели, собранные на основе тракторных пускачей с применение деталей других моторов и работающие с разными сцеплениями и коробками передач. В последнее время получили распространение вездеходы самоделки из мотоблока.

Связано это с появлением на рынке недорогих китайских двигателей для мотоблока достаточной мощности

В последнее время умельцы конструируют вездеходы самоделки на гусеницах и шинах низкого давления с применением китайских двигателей, производимых по лицензии японских компаний. Эти моторы отличаются надежностью, неприхотливостью и низкой ценой при вполне достаточной мощности. Обратите на них свое внимание при разработке машины.

Ходовая часть

В конструкции ходовой части лучше всего применять независимые подвески колес, хотя технологически они более сложные, но зато обеспечивают комфортные условия водителю и пассажирам. Вкупе с колесами на основе пневматиков низкого давления это дает хороший эффект.

Рама может быть как пространственной конструкции, так и плоской, кроме того, цельной или сочлененной (для гусеничных и колесных машин). Кстати сочлененная конструкция гусеничного вездехода имеет большой потенциал для работы конструкторской мысли, но из-за своей сложности находит мало применения в такой области, как вездеходы самоделки своими руками.

Для изготовления рам используют швеллеры, уголки и трубы разных сечений и размеров.
