Самодельный мотоблок из того, что валялось в сарае

Итак. Представляю вашему вниманию мой мотоблок. Собираю его с прошлого года. На этих выходных наконецто скидал все дитали в единое целое. Осталось все хорошенько закрепить, проворить, раскосынить, сделать элименты управления, плуг, фрезу и телегу конечно же.

Сугубо говоря на базе чего мотоблок не понятно т.к. движок покупной китайский специально для подобной техники марки «Лифан», кпп и один редуктор с мотоцикла «урал» (кпп днепр), еще 2 редуктора и мост с мотороллера «муравей». Все остальное трубки да пластинки с уголками.

Впринцепе все работает, крутится, вертится но темнемение есть парочка не решенных проблем. Для этого тема и была создана.

Проблема в первую очередь в скорости. МБ получился очень медленный. Расчетная скорость порядка 8 кмч. на 3000 обмин. Конечно тяговое усилие у него очень большое при этом но темнемение это очень медленно. С одной стороны это хорошо для движка т.к. ему легче но с другой стороны очень много бензина будет расходоватся зря. Ездить предстоит примерно порядка 5км в радиусе от дома.

Вторая проблема это медленный ВОМ. Вал отбора мощьности на мой взгляд крутится слишком медленно. Боюсь придется отказаться от фрезы, сделать грунтозацепы и похать плугом. Либо повышать обороты вала фрезы после ВОМа.

Щас МБ собран сугубо на прихватках еще есть возможность что либо изменить. Но у меня уже голова кипит. Моих извилин уже попросту не хватает чтоб придумать решение.

С нетерпением жду отзывов, вопросов и предложений. Простите за фото снимал уже в 11 вечера. Если надо выложу более подробные фото отдельных узлов и деталей.

P.S. — Чертижи не просите — их нет!

Kuzya411 написал : P.S. — Чертижи не просите — их нет!

Но будут просьбы выложить фотографии отдельных узлов и деталей, так как идея использования заброшенного «Урала» висит в воздухе. Пока вопросов и предложений нет, но уверен — будут.

Kuzya411 написал : Самодельный мотоблок на базе двигателя Лифан и того, что волялось в сорае. Обсуждение

Это конечно дело хозяина, но не Лифан есть основа этого девайса. Не корректный заголовок. Если бы не ТО ЧТО БЫЛО В ГАРАЖЕ, девайс на основе Лифана не получился бы. У меня с десяток движков, а коробки и редуктора нет — нет и мотоблока на основе этих движков. Но это так, мнение.

Неоправдано сложная трансмиссия для такого агрегата, который, по идее, должен быть максимально простым. Ведь одних редукторов у Вас 4! Лень искать передаточные числа чтобы прикинуть конечную редукцию но я бы поменял полностью концепцию МБ, оставив только КПП Урал и редуктор Муравья возможно промежут. вал.

Соответственно получил бы 2 боковых ВОМ (независимый передний и синхронный задний) как наиболее практичные. А что с конечным редуктором, Вы оставили дифференциал или заблокировали? Ну а так, применяемые механизмы надежные и доступные. МБ получится неплохой, тем более реверсивный. Но это только мои прикидки, делайте как нравится Вам, удачи Вам в работе.

Riba4ok1 написал : Неоправдано сложная трансмиссия для такого агрегата, который, по идее, должен быть максимально простым. Ведь одних редукторов у Вас 4! Лень искать передаточные числа чтобы прикинуть конечную редукцию но я бы поменял полностью концепцию МБ, оставив только КПП Урал и редуктор Муравья возможно промежут. вал.

Соответственно получил бы 2 боковых ВОМ (независимый передний и синхронный задний) как наиболее практичные. А что с конечным редуктором, Вы оставили дифференциал или заблокировали? Ну а так, применяемые механизмы надежные и доступные. МБ получится неплохой, тем более реверсивный. Но это только мои прикидки, делайте как нравится Вам, удачи Вам в работе.

Вы правы не спорю.

Изготовление мотоблока

Приступаем к изготовлению мотоблока:

  1. Собираем раму: используем сварочный аппарат, целесообразно использовать цельный металл. Делаем конструкцию жесткой. Конструкция рамы состоит из двух лонжеронов, задние концы требуется изогнуть кверху, а передние скрепить сваркой. К задней части присоединяем блок управления с рычагами. Между собой лонжероны соединяем поперечными планками. Передняя планка будет играть роль подставки для трансмиссии и аккумуляторной батареи.
  2. Место крепления мотора изготавливается в виде салазок, к боковым сторонам привариваются скобы, а к центру водопроводная труба диаметром 42 мм. К середине образовавшихся салазок крепится поперечная дуга, которая имеет отверстия для крепления двигателя и основания рамы. В передней поперечине рамы делается место для установки цепи натяжения, обеспечивающей работу редуктора.
  3. Установка редуктора – важный элемент изготовления самодельного мотоблока. Редуктор выполняет преобразование энергии крутящего момента в более низкие скорости. Обычно редуктор устанавливается между двигателем и колесами. Существуют варианты самодельных мотоблоков, когда редуктор может быть использован не только для движения мотоблока, но и для работы бура, фрезы, пневмохода-самоделки и т.п.
  4. Оснащаем двигатель воздушным охлаждением, используем электродвигатель, рассчитанный на 12 вольт.
  5. Ставим колеса, не превышающие 10 дюймов. Шлицевые нарезки полуосей передают крутящий момент колесам. Чтобы улучшить сцепление колес с грунтом, можно установить специальный бандаж, изготовленный из проволоки или цепей – т.е. делаем грунтозацепы своими руками.
  6. Устанавливаем выхлопную систему, которая остается без изменений. Несмотря на то, что существует возможность установки снятой с мотоцикла выхлопной, можно сделать выхлопную собственными руками. Потребуется труба, из которой будет сделан патрубок, и банки–глушители. Переходник между патрубком и глушителем должен изготовит токарь, самостоятельно сделать этот узел крепления невозможно.
  7. Подготавливаем место для топливного бака, который можно сделать собственноручно: подойдет любая пластиковая канистра, емкостью не менее 5 литров. В канистре проделывается отверстие и выводится специальный шланг, по которому будет транспортироваться горючее.
  8. Соединяем агрегаты и узлы между собой и запускаем мотоблок.

Пользуясь всеми вышеописанными советами можно самостоятельно собрать мотоблок за довольно короткое время, используя только подручные материалы и затратив незначительное количество денежных средств.

Как качественно собрать редуктор

Схемы переключения направления движения сельхозмашины выглядят следующим образом:

  1. Приводная звездочка, расположенная на главном валу, передает момент вращения шестерне конической, которая является ведущей.
  2. 2 ведомые шестеренки конические насажены на шлицевой хвостовик. Одна из них, которая имеет зацепление с помощью реверсивной втулки со шлицей на главном валу, начинает вращение.Таким путем идет передача или дифференциалу, или на колеса машины.
  3. Шток реверсивного устройства оснащен вилкой. Она перекидывает втулку, изменяющую направление, вправо в одну сторону, или влево в другом направлении, или на нейтраль. Так осуществляются команды, изменяющие направление движения.
  4. Самодельный реверсивный редуктор управляется с помощью рычага штока.

Понижающий агрегат, сделанный своими руками, будет считаться качественным, если при его изготовлении были учтены следующие факторы:

  • мощность номинальная;
  • допустимая граничная температура при экстремальных условиях;
  • скорость вращения;
  • допустимые нагрузки на оси и детали;
  • величина угла расположения редуктора;
  • величина крутящего момента;
  • тип смазки для трущихся деталей;
  • периодичность работы.

Если неправильно эксплуатировать редуктор для минитрактора, то он может выйти из строя. К этому могут привести следующие причины:

  • чрезмерная нагрузка вызывает большое выделение тепла, это ведет к перегреву вала и передающих деталей, возможна поломка зубьев, в ходовой части станут прослушиваться удары, появится неуправляемость в снижении оборотов скорости;
  • неправильный выбор передаточного числа;
  • пренебрежение текущим ремонтом, в который входит предварительный осмотр двигателя и основных узлов.

Таким образом, поскольку мотоблок имеет определенный диапазон скоростей, поэтому важно, чтоб при их переключении сохранялась работоспособность всех узлов.

Редуктор, сделанный своими руками, обеспечивает возрастание мощности при резком до минимального значения падении оборотов скорости.

Понижающий узел должен обязательно дополнять конструкцию машины, поскольку с ее помощью обрабатывают землю, убирают снег, листья, траву, различные материалы.

Как установить двигатель lifan на мотороллер муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг.

Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

  1. мотороллер муравей 1981 г выпуска
  2. двигатель лифан 11 л/с бензиновый
  3. ремень
  4. ролик ВАЗ
  5. вал
  6. шкив 2 шт
  7. плита 10 мм

Инструменты

  1. сварочный аппарат
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. измерительный и слесарный инструмент
  5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

Понижающий и реверс редуктор для мотоблока своими руками, фото описание

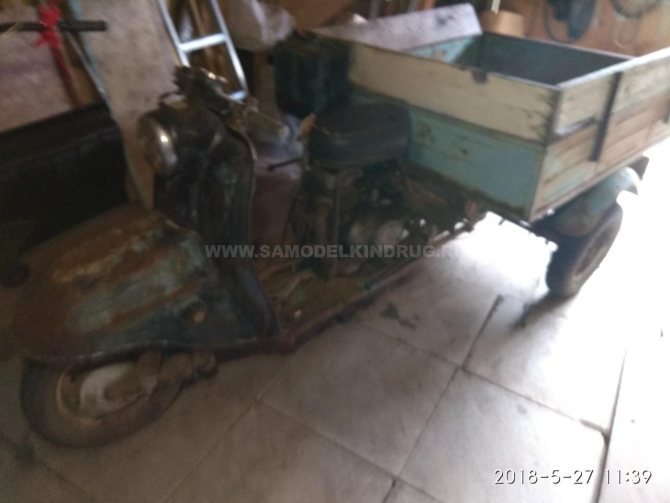

Вот в таком состоянии находился мотороллер до реставрации и ремонта.Понижающий и реверс редуктор для мотоблока своими руками, фото описание
Вот в таком состоянии находился мотороллер до реставрации и ремонта.Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками

Вот в таком состоянии находился мотороллер до реставрации и ремонта. Первоначально был приобретен двигатель «Lifan» 11 л/с

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

Далее примерил новый двигатель на место родного, так как по габаритам он больше и пришлось срезать трубки на которые устанавливается сидение и облицовка.

Понижающий и реверс редуктор для мотоблока своими руками, фото описание
Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив.Понижающий и реверс редуктор для мотоблока своими руками, фото описание
Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив.Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками

Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив. Пока ждал новый вал, перебрал КПП и воткнул ее на раму скрутив старые крепления двигателя и приварив их на новое место, самое удобное что при таком расположении нового двигателя вращение у него совпадает с вращением родного двигателя, а это значит не надо париться с редуктором, переворачивать его и перебирать на другую сторону и т. д . Крепление КПП выставил посередине несущей трубы рамы выставив их ровно по вертикали и на расстоянии соответствующим креплениям КПП просто их приварив.Понижающий и реверс редуктор для мотоблока своими руками, фото описание
Далее был вырезан кусок фанеры (шаблон) который я использовал для вырезки из плиты 10 мм плиты под крепление ДВС

Классификация преобразователя

Стремительное развитие современных технологий при высоком спросе на сельскохозяйственную продукцию дало толчок для модернизации и улучшения техники и ее элементов. Определенные этапы модификации прошли также преобразователи.

В зависимости от необходимости сборки-разборки, редукторы могут быть:

  • неразборными – производство такой запчасти происходит из экономичных и некачественных деталей. В таком случае деталь получается единым целым, и при поломке какого-то одного из элементов чинить или менять необходимо весь механизм;
  • разборным – предназначен для более качественной и дорогой техники, нежели предыдущий вариант. Огромное преимущество именно этого вида редуктора заключается в том, что любой элемент может быть заменен или удален в случае поломки.

В зависимости от типа передачи редуктора, существуют такие его разновидности:

  1. Угловой – отвечает за соединение мотора с трансмиссией. Этот вид широко распространен в машиностроении при производстве автомобилей и технических приспособлений. Использование такого преобразователя открывает широкие возможности в процессе работы при высоких нагрузках. Данную деталь можно сделать собственноручно, правильно подобрав детали и учитывая возможные условия эксплуатации. Корпус лучше приобрести готовый, заводского происхождения. Необходимо также обратить внимание на размер подшипников для вала. Важно, что от того, какое масло было использовано для редуктора мотоблока, будет зависеть нагрузка, которую сможет выдержать весь механизм в целом.
  2. Понижающий – основная цель данной разновидности преобразователя – обеспечение нормальной роботы всего механизма при повышенной нагрузке. Особенно пригодится для песчаных поверхностей, в которых колеса легко могут застрять. Стоит обратить внимание, что понижающий редуктор можно и приобрести, и сделать собственноручно. Сборка понижающего редуктора намного легче, чем других видов. При использовании этой модификацию происходит уменьшение количества оборотов. К примеру, это очень удобно во время работы с тяжелым грузом или прицепом.
  3. Шестеренчатый – предназначен для тяжелой и габаритной техники. Идеально подходит для моторов с вертикально расположенным валом мотоблока. Уровень шума во время работы низкий, а эффективность при этом высокая, что выделяет его на фоне других модификаций. Необходимо заметить, что для поддержания нормального уровня работоспособности важно постоянно подливать масло в картер редуктора. Достаточно часто шестеренчатый преобразователь дополняется коробкой передач. Это облегчает передвижение агрегата и не только вперед, но и задним ходом. Во время заднего хода происходит реверс обратного вращения мотоблока, благодаря рычагу управления. Главное его преимущество – гарантированный более длинный срок эксплуатации механизма.
  4. Червячный – если предыдущий вариант использовался при комплектации габаритной сельскохозяйственной техники, то этот представитель – для мотоблоков, культиваторов и прочих мини-тракторов. Гарантирует стабильную роботу аппарата без лишних неисправностей и поломок. Эта модификация, как и предыдущая, оснащена реверсом обратного вращения для заднего хода. Работоспособность повышается, благодаря стойкости материала, из которого сделаны детали. Среди главных преимуществ необходимо обратить внимание на:
    • практически бесшумный;
    • легкая конструкция – 2 основные составляющие детали;
    • достаточно длинный срок использования агрегата;
    • мягкий ход. Эти качества хорошо заметны при сборке червячного редуктора своими руками.
  5. Цепной – главную функциональную роль в этой модификации выполняет цепь (иногда 2 или более). Схема работы мотоблока с цепным редуктором схожа со схемой работы ременного привода в сцеплении. Цепь так же одевается на звездочки разных размеров, благодаря чему передается крутящий момент. Такого рода цепной механизм славится своей надежностью. Цепь редуктора нуждается в постоянной смазке и проверки ее натяжения. В случае разрыва цепи, ее нужно заменить на новую. Также аппарат может ездить задним ходом.
  6. Комбинированный – это сочетание двух видов передач. В одном случае это может быть червячная и зубчатая передачи, в другом – цилиндрическая и червячная. В зависимости от количества передач, редуктор может быть, соответственно, одноступенчатым, двухступенчатым и т.д. Отношение количества зубьев ведомой шестерни к ведущей в одноступенчатой модификации равно семи, двухступенчатой – до сорока и трехступенчатой – до ста пятидесяти. Этот механизм является самым удобным среди всех вышеперечисленных, поскольку при маленьких размерах и низкой цене он обладает прекрасными характеристиками и возможностями.

Редукторы бывают нескольких типов

Процесс изготовления редуктора

Сначала рассчитываются параметры силовой установки. Число оборотов коленчатого вала можно найти в технических характеристиках.

Это первая величина, требующаяся для выполнения расчета. Значение — непостоянное, с добавлением «газа» число оборотов возрастает. Базовая величина: холостые обороты 10%.

Далее, производится расчёт оборотов осей подвески. Зная размеры колес, удастся вычислить величину выбега за оборот. Высчитывается число оборотов оси для обеспечения комфортной скорости — 3−5 км/ч, что является второй величиной для проектирования.

К примеру, обороты холостого хода 10% — это 600 об./мин. Требуемые обороты оси колеса для 3 км/ч — это 200 об./мин. Так, передаточное отношение должно быть 3:1. Скорость вращения оси уменьшается втрое по отношению к скорости вала двигателя, и крутящий момент увеличивается, соответственно в три раза. Типы редукторов:

  • Шестерёнчатые — используют соотношение числа зубьев ведомой и ведущей шестерен. Работает устройство по принципу — пар в коробке передач. Неважно, какую форму имеют шестерни, — зубья могут быть прямыми или косыми. Коническая шестерня используется, когда для мотоблока нужен угловой редуктор. Зависит всё от расположения мотора. Если между валом мотора и колёсами обеспечена соосность, угол не требуется.
  • Червячный привод нужен для создания большого передаточного числа, когда есть большая разница между оборотами ведущей оси и двигателя. Эта конструкция сложнее в изготовлении и обслуживании. Решение оптимальное, если вал мотора перпендикулярен оси колёс.
  • Цепные редукторы работают по принципу велосипеда, но наоборот. Ведущей является звёздочка меньшего размера. Надёжность конструкции определяет качество металла шестерен и прочность цепи. Простой комплект от велосипеда нагрузки может не выдержать, поэтому используются более прочные — мотоциклетные.
  • Ременные устройства в изготовлении наиболее простые. Они же являются самыми ненадёжными и слабыми. Большой крутящий момент не передаётся, так как ремни будут проскальзывать. Но уменьшается шоковая нагрузка на двигатель — конструкция более щадящая к приводному валу, сглаживаются рывки. Проскальзывание устраняется путём установки зубчатого ремня. В этом случае, нужно найти пару зубчатых шкивов, к примеру, от автомобильной системы ГРМ.
  • Комбинированная система. Устройство с цепной и шестерёнчатой передачей, может быть изготовлено в одном корпусе, хотя расчёты в этом случае более сложные. Зато есть возможность передать громадный крутящий момент при малой мощности мотора.

При выборе какой угодно конструкции не забывайте о следующих правилах:

  • не допускайте перекосов между ведомой и ведущей частью;
  • втулки нельзя применять, лишь подшипники.

Любое устройство, кроме ременного, нужно постоянно смазывать, поэтому, оно должно находиться в коробке. Герметичный корпус защитит от грязи и пыли, попадание которых неизбежно во время полевых работ. На валах устанавливаются сальники.

В качестве примера можно взять фабричные изделия для советской сельскохозяйственной техники. Цепная передача к смазке не столь чувствительна, но цепь нужно регулярно очищать и смазывать.

Рекомендуем ознакомиться

В этой схеме есть предохранительная муфта. Значение колесной базы см. Челябинск, г.

Коробка передач с мультипликатором ускоряющей передачей , обеспечивающая 18 передач переднего хода и 4 передачи заднего хода. Чистая масса, без учета заливаемого моторного масла, равна кг.

Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками
Трактор МТЗ 92П предназначен для производства земляных работ по выкапыванию грунта, погрузки, разгрузки песка, щебня и других строительных материалов; очистки хозяйственных, строительных и каких либо рабочих территорий и зон; в дорожно-строительной отрасли; в автопарках промышленных предприятий. Трансмиссию разделили на 17 передач: передний ход 9 степеней с диапазоном скорости 2,15…15,5 км в час, задний ход 8 степеней на диапазон скорости 2…14,5 км в час.Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками
Трактор МТЗ 92П предназначен для производства земляных работ по выкапыванию грунта, погрузки, разгрузки песка, щебня и других строительных материалов; очистки хозяйственных, строительных и каких либо рабочих территорий и зон; в дорожно-строительной отрасли; в автопарках промышленных предприятий. Трансмиссию разделили на 17 передач: передний ход 9 степеней с диапазоном скорости 2,15…15,5 км в час, задний ход 8 степеней на диапазон скорости 2…14,5 км в час.Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками

Магнитогорск, г. Расстраивает плохая шумоизоляция, не хватает кондиционера — летом работать довольно жарко, не спасают даже открывающиеся окна.Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками
У дилера завода можно приобрести и установить такие дополнительные изделия: Мотор модели ДРеверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками
У дилера завода можно приобрести и установить такие дополнительные изделия: Мотор модели ДРеверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками

При установке шин Состоящий из трех частей ПВМ, является разъемным.Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками
В трансмиссии есть самоблокирущийся дифференциал. Для привода заднего навесного оборудования Беларуса 92п имеется ВОМ с двухскоростным независимым приводом. Новый МТЗ 92П в нашем хозяйстве

Статья по теме: Ямобур МТЗ

Устройство редуктора мотоблока

Как и любой другой механизм мотоблока, редуктор сельскохозяйственного агрегата состоит из определенных элементов. С учетом типа редуктора, его конструкция может оснащаться теми, или иными деталями. В основном, устройство редуктора в деталях выглядит следующим образом:

  • Крышка и шкив;
  • Подшипники;
  • Втулки на входном валу;
  • Рычаг регулировки и переключения;
  • Вилка и ось переключения;
  • Шестерня в промежуточном валу;
  • Блок вала;
  • Двухрядная цепь;
  • Блок звездочки;
  • Шайбы и сальники;
  • Входной вал;
  • Правая и левая полуоси;
  • Двойная звездочка;
  • Муфта сцепления;
  • Кронштейн и пружина;
  • Вилка сцепления.

О том, как устроен редуктор мотоблока, более подробно расскажет схема механизма ниже.

Реверс Редуктор Схема Устройства и Принцип Работы, Описание и Чертежи Как Сделать Самодельный Гидравлический Или Цепной Своими Руками
Несмотря на достаточно сложную конструкцию механизма, его демонтаж и обратная сборка не вызовет вопросов даже у новичка. Для этого необходимо:

  1. Полностью снять редуктор с мотоблока;
  2. Отвернуть винты и снять защитные крышки;
  3. Аккуратно извлечь втулку на входном валу, демонтировать рычаг и вилку, переключающую механизм;
  4. Снять первичный вал и шестерню с него;
  5. Извлечь втулки вала и цепь;
  6. Демонтировать блок вал и снять звездочки с него;
  7. Извлечь промежуточный вал вместе с шестернями;
  8. Снять муфту сцепления, левую и правую полуоси.

Выполнив все перечисленные действия, вы получаете редуктор мотоблока в разборе. После ремонта механизм необходимо собрать в обратном порядке.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник;

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0);

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников . Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.
