Минитрактор переломка своими руками (72 фото пошаговой постройки)

Подробный пошаговый фото отчёт: самодельный минитрактор переломка 4х4 своими руками, размеры и описание, прилагаются.

Представляем Вашему вниманию новый проект : самодельный полноприводный минитрактор.

На самоделку установлен бензиновый двигатель «Lifan» мощностью 6,5 л.с, рама переломного типа с поворотным узлом из ступицы ВАЗ, мосты также жигулёвские (без блокировки).

Далее фото пошаговой постройки самодельного минитрактора.

Первым делом, из швеллера, собрал переднюю полураму и установил мост.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Размеры рамы минитрактора.

рама

Самодельный минитрактор переломка 4х4: поэтапная инструкция

ВАЗовский мост укорочен.

мост трактора

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Сделал крепление под КПП 5 ти ступку. Сразу же приварил к мягкому соединению малую звезду от Ижа.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

строим мини трактор

минитрактор своими руками

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Сделал крепление для двигателя Лифан 6,5 л.с.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Сконструировал натяжные ролики на цепь и ремень. Ну и опорные подшипники поставил.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Сцепление ременное.

ременное сцепление минитркатора

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Укоротил мост для второй полурамы. Полуоси на 23 см укоротил. Колея получилась 83 см.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Собрал вторую полураму минитрактора и соединил в одно целое. Поворотный узел из ступицы ваз 07.

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияповоротный узелСамодельный минитрактор переломка 4х4: поэтапная инструкция

Сделал рулевую. Сошку на ступице пришлось в обратную сторону гнуть и немного вниз, чтоб тяга рулевая об раму не задевала.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

самодельный минитрактор переломка

ломающаяся рама трактора

Самодельный минитрактор переломка 4х4: поэтапная инструкция

рулевое минитрактора переломкаСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Поставил тормозную систему. Пока что тормоза будут на задних колёсах. ГТЦ от ВАЗ — 2109.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Установил второй натяжитель цепи. Один натяжитель не справлялся с большими нагрузками. На 1,2 скорости нормально идёт, а на 3,4,5 и задней скорости цепь проскакивала и слетала.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Изготовил навеску.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

плуг

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкцияСамодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Самодельный минитрактор переломка 4х4: поэтапная инструкция

самодельный трактор

минитрактор

Думал одного ремня будет мало, будет проскальзывать. Практика показала, что можно и на одном ремне ездить, ведь множество мотоблоков пашут огороды с одними ремнем и с максимальной нагрузкой.

Полный привод работает отлично, с задним приводом давно бы уж застрял.

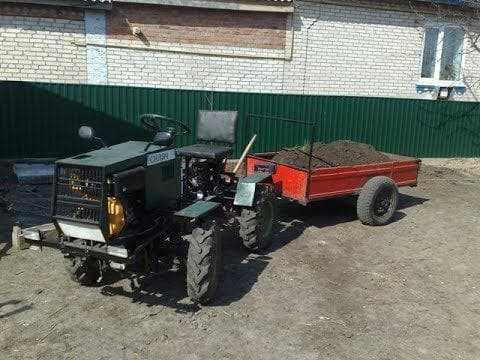

Ну в общем результатом своей работы я доволен! Получился отличный минитрактор переломка, сделанный своими руками.

переломка
Видео: возим картошку на самодельном минитракторе.

Автор самоделки: Виктор Миллер.

Преимущества и недостатки самодельной конструкции

В условиях кризиса, определяющим моментом, который влияет на многие сферы жизни и промышленности, является вопрос экономии денежных средств. Именно данное обстоятельство и толкает многих энтузиастов на самостоятельное изготовление не только минитракторов, но и прочей сельскохозяйственной техники.

Современные зернодробилки достаточно компактные и энергоёмкие, они легки в применении и радуют своих хозяев. Зернодробилка бытовая — идеальна по соотношению цены и качества.

Для облегчения труда и увеличения производительности созданы различные виды ручных культиваторов для обработки почвы на даче – бензиновые, электрические, ручные, легкие и тяжелые. Перейдя по ссылке ознакомитесь с ручным культиватором для дачи.

В последнее десятилетие среди дачников и огородников стал известным аппарат – опрыскиватель, имеющий название «Жук».
Здесь вся информация об этом прекрасном аппарате.

Данный факт, во многом, становится определяющим, особенно для сельской местности, где уже давно нет занятости, а, как следствие этого, и денег. Все, что есть у людей, живущих в деревнях и селах, это их личное хозяйство, которое и кормит их на протяжении всего года.

Поэтому, самодельные агрегаты в сельской местности будут популярны еще долгое время.

Помимо очевидной экономии денежных средств, самостоятельная сборка имеет целый ряд преимуществ:

  • За счет своих компактных габаритов, самодельный агрегат способен производить работу на довольно небольших площадях. Учитывая, что большинство частных огородов небольшие, данное обстоятельство становится важным, ведь применение крупногабаритной техники, в данном случае, нецелесообразно.
  • Быстро достигаемая окупаемость – буквально за один сезон. Это является следствием той экономии на комплектующих, которая описывалась ранее.
  • Достаточно неплохие рабочие показатели, которые демонстрирует самодельный агрегат.

Однако, как бы может этого и не хотелось, но у самодельных минитракторов есть и определенные недостатки, которые необходимо указать:

  • При сборке присутствует определенная проблема поиска нужных деталей и запчастей.
  • Следствием предыдущей проблемы является вопрос ремонта, ведь при выходе из строя определенной детали, найти ее будет довольно сложно.
  • Самостоятельная сборка предполагает наличие определенных знаний в технике, а также умения работать со сварочным аппаратом и токарным станком. Иными словами, сборка подходит далеко не каждому.
  • Ввиду того, что полноприводный самодельный минитрактор изготавливается, в основном, из старых комплектующих, это может отразиться на частоте поломок оборудования.

Как мы видим, минусов достаточно много. Но, на бытовом уровне, самостоятельная сборка становится чуть ли не единственной альтернативой, вследствие своей относительной дешевизны.

Самодельный минитрактор переломка 4х4: поэтапная инструкция

Проживая в селе, так или иначе приходится сталкиваться с большим количеством физических работ. Работать руками можно, и даже иногда полезно, но, если вы хотите упростить и облегчить труд, тогда стоит воспользоваться средствами малой механизации.

По правде сказать, далеко не каждый, кто живет в сельской местности, имеет возможности для покупки в специальных магазинах готового мини-трактора. Самая дешевая модель может стоить 50 тысяч рублей.

Поэтому жители сел часто прибегают к другому варианту. Будучи умельцами, они приспосабливаются собирать своими руками разного рода агрегаты, и для этого используют всякий хлам, который хранят их гаражи и сараи. У одних хозяев эти вещи отправляются на свалку, но те, кто любят делать самоделки, которые сослужат отличную службу в сельском хозяйстве, находят им отличное применение.

И вот у многих из умельцев часто можно встретить такое транспортное средство, как трактор 4х4 переломка, который отличается весьма причудливой конструкцией.

На эту технику не нужно тратить много денег, причем народные умельцы уже проявили свою изобретательность, а нам лишь остается воспользоваться их опытом. Здесь мы увидим, как сделать минитрактор своими руками, и для этого мы возьмем пример, который предоставил умелец Геннадий из Гродно.

Мини-трактор обладает следующими техническими характеристиками:
Двигатель Honda объёмом 0,5 л, мощностью 13 л. с.;
Коробка переключения передач: от ВАЗа классики;
Мосты укороченные: от ВАЗа классики;
Узел перелома: для него взята передняя ступица “Жигулей”;
Рулевая колонка: от “Москвича”.
Рейка: от “Opel”.
Колеса: от мотоблока, 7,00 х 12.

Сначала нужно укоротить мосты.

Коробку передач доработал, обрезал колокол для установки шкива. Размер шкива-200 мм. для КПП, для двигателя шкив-80 мм.

Затем – укоротить полуоси.

Нарезаем шлицы.

Мосты готовы.

Дальше собираем переломную раму.

Изготовляем крепления для узла перелома.

Для самого узла перелома взята передняя ступица ВАЗа.

Работа над карданом.

Установка рулевого.

Купленные колеса, стояли на мотоблоке.

Двигатель и стартер.

Установка колес.

Примерка коробки передач.

Изготовляем площадку крепления под коробку передач.

Ставим двигатель.

Ставим суппорт.

Собираем педальный узел.

Примерка шкива на коробку передач.

Ставим натяжитель ремня.

Делаем сцепление.

Опора первичного вала

Следующий шаг – работа над навесным для минитрактора.

Установка генератора.

Отвал под чистку снега.

Первая самостоятельная сборка мини-трактора довольно непроста. Конструкция так или иначе будет с какими-нибудь недоделками. Но эти недоработки вполне реально выявляются и исправляются во время непосредственного практического использования техники.

Другой немаловажный момент – самодельный агрегат следует зарегистрировать в ГИБДД. Это можно, конечно, и не делать, если вы не намерены покидать на нем границы своего огорода. Но те, кто хочет поездить по дорогам населенного пункта, регистрацию сделать должны. Причина этой необходимости в том, что, несмотря на свое самодельное происхождение, этот минитрактор являет собой средство спецтехники. И поэтому его нужно обязательно регистрировать в инспекции. Если эти правила не соблюдать, работники ГИБДД могут наложить денежный штраф, при этом мини-трактор отправится коротать время на штрафной стоянке.

Заключение

Изготовление самодельного полноприводного минитрактора используется, в основном, в сельской местности. Для владельцев крупных фермерских хозяйств, которые в состоянии приобрести готовые аналоги в магазине (например минитракторы беларусь модельный ряд), это просто нерентабельно.

А для бытового уровня – это самое то, тем более здесь практически идеальное сочетание тех затрат на изготовление и того качества, которое получается на выходе и простор для подбора и изготовления дополнительного оборудования (см. почвофреза своими руками).
