Щетка для мотоблока своими руками - Всё про трактора и спецтехнику Мотоблоки

Изготовление полевого опрыскивателя

Самодельный опрыскиватель для мотоблока необходим в тех случаях, когда площадь обрабатываемых посевов превышает 20 соток. Вручную выполнить такую работу очень трудно, она может занять целый день. Механизация этого процесса позволит сэкономить массу времени и сил.

Для изготовления опрыскивателя потребуется:

  • сварочный аппарат;
  • болгарка;
  • уровень;
  • электрическая дрель;
  • паяльник для полипропиленовых труб;
  • профильные или круглые водопроводные трубы;
  • пластиковая или стальная бочка емкостью 80-100 л;
  • широкие пневматические колеса;
  • пластиковые трубы;
  • резиновый шланг;
  • форсунки или ниппели от колесных камер.

Сборка самодельного опрыскивателя производится в такой последовательности:

  1. Изготовление рамы. Ее габариты подгоняются под размер емкости. К раме крепится шасси. Для хорошей проходимости необходимо не менее 4 колес. За неимением колес изготавливаются широкие полозья из алюминия.
  2. На раму устанавливается и закрепляется емкость. Для этого используются распорки и стяжки. В баке делаются отверстия для подвода шлангов высокого давления. Горловина бака герметизируется.
  3. Изготавливается кронштейн для насоса. Выбирается модель, которая работает от вала отбора мощности (ременная передача) или от электричества (генератор мотоблока).
  4. Собирается система полива. Делается прочный держатель из стальных профилей. К нему с помощью хомутов или пластиковых стяжек присоединяются пластиковые трубы. Проводится монтаж клапана для стравливания избыточного давления и форсунок.
  5. Все части соединяются вместе, проверяется качество креплений, герметичность стыков. Бак заполняется водой, агрегат тестируется в различных режимах, выполняется окончательная регулировка и настройка.

Сделанный своими руками опрыскиватель полностью оправдает вложенные усилия уже в первый сезон. Благодаря такому приспособлению опрыскивание и полив огорода будут производиться быстро и качественно.

Как сделать отвал для мотоблока своими руками из листов?

Если готовое изделие приобрести не удалось, по следующей рекомендации и чертежам его можно сделать самостоятельно:

  1. Готовим стальную пластину 3мм толщиной. Хватит и куска 85х10. И затачиваем один его длинный край, а на втором сверлим каждые 10 см отверстия диаметром 1-1,2 см. Точность здесь не сильно важна, главное, чтобы болты прошли. Это – на нож для уборки снега;
  2. Берем стальной лист желаемой ширины (она не должна выступать за рукояти мотоблока для удобства управления), а длина — быть такой, чтобы в согнутом буквой «Г» положении, с равными сторонами, ее хватало для того, чтобы снег или земля не переваливались за верхний бортик (но, и не мешать выступающим вперед частям агрегата). Сверлим в ней дыры, аналогичные тем, которые уже подготовлены на пластине;
  3.  Из второго листа нарезаем треугольные пластины для изготовления ребер жесткости и боков снегоуборочной приставки (их размеры должны по одному катету совпадать со сторонами нашей буквы «Г», а по нижнему – отступать от края на ширину будущего ножа). Листы хорошо полируются и привариваются к аналогично предварительно отполированной основе;
  4.  Затем на полученной раме собирается режущая кромка лопаты для мотоблока: верхний слой – отточенный нож, затем низ основания и полоса ранее отрезанной прочной резиновой плиты. Следите, чтобы она выступала за край;
  5.  Далее следует изготовить крепление отвала к мотоблоку. На готовое основание приваривается кусок квадратной трубы (оптимально – 4х4) так, чтобы ее длина составляла примерно метр (точная цифра регулируется примеркой установленного в рабочее положение мотоблока к самой лопате);
  6.  Затем из остатков стали вырезаем полукруг и сверлим в нем несколько отверстий, как показано на рисунке. Это делается для того, чтобы отвал можно было закреплять в разных положениях;
  7.  Остаток трубы сгибаем под прямым углом, сильно нагрев, например, паяльной лампой. Для простоты можно воспользоваться домкратом и струпцинами;
  8.  В ней сверлим дырку под болт внизу – там будет крепеж к полукругу, и дыру сверху, соответствующую размеру «пальца» блока подсоединения навесного оборудования на мототехнике;

9. Везде завинчиваем болты и производим окончательную регулировку по высоте изделия, придав ему рабочее положение относительно агрегата.

Для того, чтобы лопата-отвал прослужила дольше, перед окончательной сборкой обязательно стоит прокрасить ее грунтовкой и краской по металлу, чтобы защитить ее от коррозии.

Какой снегоуборщик выбрать для загородного участка?

Итак, мы знаем, что существуют самоходные и ручные снегоочистители. Казалось бы, первые намного удобнее, но давайте более подробно рассмотрим существующие разновидности обоих типов. Ручные устройства представлены только непосредственно снегоочистителем, который ничем более не может быть полезен, кроме того, можно выбрать универсальный мотоблок, на который навешивается снегоуборщик.

Самоходный ряд несколько шире, в нем нашлось место устройствам для борьбы с сугробами на базе мини-трактора, а также на малом либо среднем тракторе и, наконец, на платформе крупной спецтехники.

Логично, что даже при желании работать с комфортом, сидя в кресле самоходной машины, последние 2 типа, то есть средние и тяжелые трактора, непригодны даже для крупного фермерского хозяйства.

Это слишком большие мощности, которые будут использоваться не полностью и большую часть года простаивать, что нерентабельно при высокой стоимости подобного оборудования.

Ручное устройство

Поэтому нам остается выбирать только между ручным снегоуборщиком или таким же устройством на базе мини-трактора. Второй вариант также требует высоких затрат, но вполне подходит для уборки снега с большой территории. Мотоблок Агро, Беларус или любой другой намного дешевле самоходной установки и в то же время он универсальный, в отличие от ручного снегоочистителя.

Кроме того, не стоит забывать про адаптер, который легко превращает одноосный мотоблок в мини-трактор за счет дополнительной пары колес.

После установки такой приставки можно использовать 2 подвеса вместо одного, что позволяет установить как снегоуборщик для мотоблока Агро спереди, так и отвал на задней скобе адаптера.

Щетку же можно установить лишь на место шнека очистителя, либо в качестве самостоятельного навесного устройства на переднюю скобу с приводом от вала двигателя. На двухосной садовой технике щетки ставятся одновременно со снегоочистителем и подсоединяются к заднему валу.

Подметальная щетка для минитрактора.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Возникла необходимость в изготовлении . Коммунальные щетки что на тракторах подметают улицы не подходят по размеру. У них диаметр и длина большеватые. Допустим я изготовлю щетку с валом нужной длины и диаметра.А дальше? Моя хотелка хочет что-бы еще и мусор во что-то сметала.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Может что то типа пневмотранспортер зерна. Перед щеткой заборник воздуха, циклон , вакуумная турбина.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Циклон,вакуум это все хорошо,правильно и нужно.Но как это все сделать? Если сделать это все хоть и примитивно,то чем это вращать?

Не откладывай на завтра то, что можно вообще не делать!

Проще пылесос из центробежного вентилятора и циклон. И щетка не нужна. Вращать ВОМ.

Павел Вадимович Воробьёв

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Приобрел наборные щетки .Наружный диаметр 40см. Все это «нанизал» на вал.Между щетками кольца с пластиковой трубы длиной 1,5 — 2см. Общая длина получилась около 1,2м.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Не откладывай на завтра то, что можно вообще не делать!

Привет. Недавно доделал щетку к своему минику по такому же принципу. Пошел фоткать.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Очень интересно. Ждем с нетерпением фото.

Не откладывай на завтра то, что можно вообще не делать!

Вот и моя щеточка. Извиняйте, что раньше не выложил- навалило снегу, пришлось перецепляться.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Собрал из подручного материала. Со списанного Зила открутил щетку, оттуда же цепь, звездочка, вал(укоротил). Ширина примерно 2 метра. Чистит 1,5м. Угловой редуктор- от автобуса Лиаз, кардан-рулевой от Зила, остальное делал заново.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Может не в тему, но вот и задний отвал, тоже сфотал.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

Аккуратнинькая. Интересное решение кожуха.Это не разрезанная бочка? С мусора (в основном) что мели листья,мелкие камушки. При работе мусор летит только вперед или и в верх разбрасывает?

Ширина примерно 2 метра. Чистит 1,5м.

Не откладывай на завтра то, что можно вообще не делать!

Ширина действительно около 2 метров, но т.к. щетка стоит на навеске под углом, и выходит 1,5

метра очистки. Мел только один раз- снег сошел не так давно. Подметалось все: и камни, и куски асфальта, и

грязь. Вверх не кидает, вперед тоже не далеко- брызговик не дает, так что трактор не пачкается. Колеса поставил спереди и они не регулируются по высоте. Нажим регулирую прямо из кабины

через окно, изменяя длину тяги. А кожух- это точно бочка, разрезанная пополам вдоль.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

щетка стоит на навеске под углом

«. Семееен Семенович. » (С) Туговато,но дошло. Спасибо за ответ. Интересное решение с нажимом. А как она по жесткости.Снег берет только рыхлый?С лежалым будет проблематично?

Не откладывай на завтра то, что можно вообще не делать!

А у Вас какой редуктор будет стоять? Число оборотов на щетке расчетное?

Снег чистил однажды- он был сырой. Не очень понравилось. Налипает на кожух изнутри и щеткой перекидывается обратно на чищенное место. Может потому еще, что у меня передний брызговик длинноват и снег далеко вперед не откидивается. Да и скорость движения для первого раза выбрал большую.

Щетка для мотоблока своими руками - Всё про трактора и спецтехнику

По поводу снега понятно. Редуктор у меня 1:1.Обороты планирую шкивами подобрать.Для начала 1:1.5 — 1:2. А как у вас навеска на задний отвал «давит»?Гидравликой или под своим весом?

Не откладывай на завтра то, что можно вообще не делать!

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

  • болгарка;
  • сварочный аппарат;
  • электродрель;
  • тяжелый молоток;
  • наковальня;
  • профильная стальная труба 20х40 мм;
  • арматура 12 мм;
  • жесть (лучше нержавеющая);
  • штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

  1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
  2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
  3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
  4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
  5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

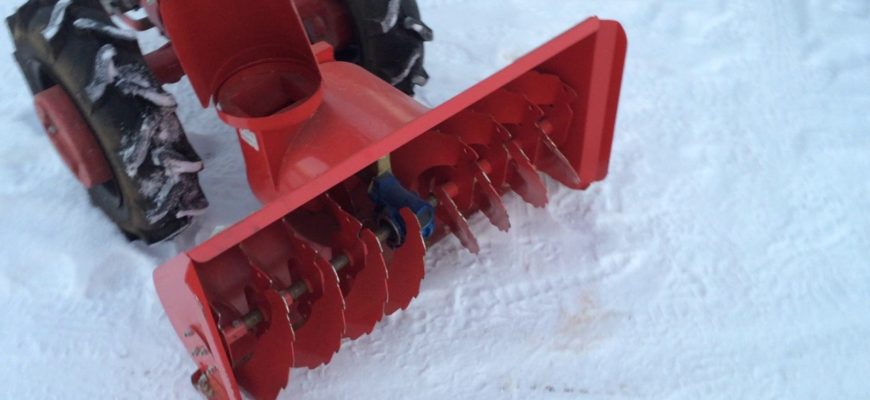

Процесс изготовления и установка снегоуборщика на мотоблок

Для сборки самодельного снегоуборщика стоит подготовить:

  • заклепочную машинку;
  • электродрель со сверлами;
  • сварочный аппарат;
  • ножницы по металлу;
  • болгарку;
  • струпцины;
  • рулетку;
  • стапель.

Из материалов нам понадобятся: кровельная жесть (желательно — оцинкованная), стальной лист 2мм (на ротор и лопасти шнека), труба для кронштейнов (лучше квадратного сечения), металлический круг Ø0,3м, готовая трансмиссия или детали для ее сборки, крепежи (болты).

Затем надо сделать следующее. Вырезать из жести детали шнекового корпуса, взять цилиндр подходящего диаметра и согнуть их по нему. Из трубы сварить каркас, после чего сам корпус приварить к этому каркасу.

Следующим шагом будет выпиливание из стали кусков, напоминающих сегмент круга (когда мы их загнем – получим лопасть). На станке или электродрелью сверлим поверхность вала шнека для того, чтобы в нем можно было разместить опоры и трансмиссию.

На вал навариваем лопасти, чтобы получился сходящий на нет шнек. Монтируем подшипниковое устройство и полностью собираем шнек, как показано на фото.

Из той же жести готовим корпус ротора и формируем, выгибая на подходящих поверхностях. Потом надо вырезать лопасти ротора. Вал примериваем и окончательно его подрезаем, чтобы поместилась трансмиссия и подшипники. Привариваем лопасти. Из профильной трубы свариваем каркас ротора, монтируем подшипники и собираем весь ротор. Теперь готовим опорную раму, на которой крепим и ротор, и шнек.

Собираем трансмиссию. Проделываем отверстия для кронштейнов, с помощью которых будет производиться крепление навесного снегоуборщика для мотоблока. После этого можно проводить финишные испытания и окончательно подгонять все детали. Наконец, в работе важно помнить, что со смерзшимися грудами льда и подтаявшим снегом роторный снегоуборщик работать не может.

В этом случае чистку снега лучше производить лопатой-отвалом.

Снегоуборщик для мотоблока (и из мотоблока) своими руками

Мотоблок является незаменимым помощником хозяину частного подворья, сада или дачи. Компактная техника пришла на смену тяжелому ручному труду, что позволило улучшить качество обработки земли и сэкономить время на выполнении каждой операции. С приходом зимы мотоблок можно использовать и для уборки снега. Проще всего сделать снегоуборщик из мотоблока своими руками с помощью специальной снегоуборочной насадки, собранной в заводских условиях. Однако умельцы предпочитают не тратить лишние деньги на готовые насадки, а собирать из имеющихся запчастей и строительных материалов самодельный снегоуборщик к мотоблоку, работающий по такому же принципу, что и заводские изделия.

Производители навесного оборудования предлагают три варианта снегоуборочных насадок к мотоблоку, отличающихся способом уборки снежной массы. Только что выпавший снег хорошо сметается с очищаемой поверхности с помощью жестких вращающихся щеток. Такой снегоуборщик для мотоблока незаменим там, где дорожки и площадки имеют декоративное покрытие, которому нельзя наносить вред при уборке снега. Щетку крепят под навесом на вращающемся валу.

За один проход мотоблок, оборудованный такой щеткой, очищает дорожку шириной до одного метра. Можно настраивать угол захвата по трем направлениями: слева, вперед, справа. Подвергается регулировке и высота зачистки, что упрощает использование навесного оборудования.

Ещё одна идея! “Делаем снегоуборщик своими руками: разбор 3-х лучших самодельных конструкций”: https://promotobloki.ru/tech/kak-sdelat-snegouborshhik.html

С мокрым и слежавшимся снегом справиться жесткими вращающимися щетками не получится. Надо использовать подвесную снежную лопату с ножами. Мотоблок с такой насадкой напоминает маленький бульдозер, который способен взрыхлить слой снега, захватить снежную массу и переместить в отвал. Нижнюю грань лопаты производители специально оббивают резиновой лентой, чтобы защитить не только очищаемую поверхность, но и сам инструмент от возможных повреждений. Крепят подвесную снежную лопату к тяговому устройству с помощью передней части универсальной сцепки. Ширина очищаемой за раз поверхности составляет также один метр. Регулировать отвал можно вертикально и в трех направлениях. Скорость мотоблока, оснащенного такой лопатой, в период уборки составляет от 2 до 7 км/ч.

С большими объемами снежной массы проще справиться снегосбрасывателю роторного типа. При использовании данного навесного снегоуборщика для мотоблока, обладающего наибольшей производительностью из всех рассмотренных вариантов, удается осуществить забор снега на глубину до 250 мм. Главными элементами конструкции данной насадки является простой шнек, который сочетается с лопастным колесом. Вращающийся шнек захватывает снежную массу, которая с помощью лопастного колеса перемещается вверх. Снег, проходя через специальный раструб, с силой выбрасывается далеко за пределы расчищаемой дорожки или площадки. Наблюдать за работой роторной снегоуборочной насадки, прицепленной к мотоблоку, очень интересно.

Важно! В конструкции универсальных  мотоблоков не предусмотрено наличие систем, предохраняющих ротор от попадания камней и льда. Эта опция обязательна для зимней спецтехники. Надо помнить об этом и, управляя мотоблоком, быть внимательным. В противном случае придется заняться ремонтом снегоуборочной насадки.

Учитывая, что мотоблок все-таки в большей степени предназначен для работы в теплое время года, то при эксплуатации зимой оборудование желательно содержать в тепле. Это позволит не тратить время на прогрев двигателя, а сразу приступать к расчистке снега.

Неплохо бы и заменить используемый сорт масла для редуктора. Под действием низких температур масла подвергаются загустеванию. Поэтому рекомендуется переходить на более жидкие марки или сразу приобретать синтетические масла, разработанные специально для экстремальных условий.

Как выбрать наиболее подходящую модель мотоблока: https://promotobloki.ru/tech/kak-vybrat-motoblok.html

Для уборки снега можно задействовать не сам мотоблок, а только его двигатель. Кровельное железо идет на изготовление корпуса шнека снегоуборщика. Фанера 10-миллиметровой толщины подойдет для создания боковин. Рама сваривается из металлического уголка. Полдюймовую трубу приспосабливают под ручку, а из трубы в три четверти дюйма делают вал шнека. Сквозной пропил, сделанный посередине трубы, служит для крепления металлической пластины (лопатки), имеющей размеры 120 на 270 мм. Лопатка предназначена для того, чтобы при вращении вала откидывать снег. Пододвигать снежную массу к лопатке в данной самодельной конструкции снегоуборщика должен двухзаходный шнек, для изготовления которого берется боковина автопокрышки или транспортерная лента толщиною 10 мм. Достаточно полутора метров такой ленты, чтобы вырезать электролобзиком четыре кольца. Диаметр каждого их них должен быть равен 28 см.

Для крепления платформы быстросъемного двигателя, позаимствованного у мотоблока, к трубе перпендикулярно пластине приваривают металлические уголки. Для свободного вхождения вала в самоцентрирующиеся закрытые подшипники 205 необходимо сделать на его концах пару пропилов и обстучать их. После этой операции уменьшается диаметр вала. Для шпонки под звездочку с одной стороны вала делается паз.

Важно! Подшипники должны быть обязательно закрытые, так как нельзя допускать попадания снега в них.

Конструкцию лучше ставить не на колеса, которые будут застревать в снегу, а на лыжи. Из деревянных брусков вытачиваются основания лыж, на которое крепят пластиковые накладки для лучшего скольжения. В качестве накладок можно использовать короба, применяемые при монтаже электропроводки.

Поворотный желоб, необходимый для откидывания снега в нужном направлении, изготавливают из пластиковой канализационной трубы большого диаметра (не менее 160 мм). Закрепляют его на такой же трубе меньшего диаметра, присоединенной к корпусу шнека. К поворотному желобу крепят кусок канализационной трубы, которая будет направлять выброс снега. Диаметр желоба должен превышать ширину лопатки шнека, чтобы не задерживать продвижение снежной массы, откидывающейся с ее помощью.

Важно! Поворотный желоб позволяет регулировать не только направление отброса снега, но и дальность. Длина желоба влияет на расстояние, на которое может максимально «отлететь» снежная масса.

Чтобы придать самодельной конструкции презентабельный вид, надо покрасить все ее детали в яркий цвет. После завершения работ самоделка апробируется, а затем эксплуатируется в течение всего зимнего периода. Некоторые мастера идут еще дальше, изготавливая самоходный вариант снегоуборщика.

Советы самоделкина: как собрать садовый измельчитель из дисковых пил: https://promotobloki.ru/tech/sadovyj-izmelchitel-svoimi-rukami.html

Механизировать ручной труд стремятся все люди, живущие на земле. Прочитав, как сделать снегоуборщик из двигателя мотоблока и других запчастей, некоторые не станут «изобретать велосипед», а решат купить заводскую модель снегоуборщика. Для покупки бюджетного варианта потребуется около 20-30 тыс. рублей. Приобретение насадки заводского изготовления к мотоблоку обойдется дешевле в полтора-два раза. Для сборки самодельной конструкции придется потратиться лишь на покупку некоторых запчастей, а также выделить для выполнения работ пару дней. В любом случае проблема уборки снега с придомовой территории будет решена.

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Схема 1

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

  • размельчение снега;
  • добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема 2

Схема подготовки моделирования:

  • Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
  • Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
  • Понадобиться кровельное железо;
  • Пригодится фанера (толщ.10 мм);
  • Полудюймовая труба;
  • Стальной уголок;
  • Труба взять размером ѕ дюйма;
  • Стальная пластина должна быть равной 120*270 мм;
  • Кондуктор для сверления отверстий;
  • Ось задних колёс.
  • Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.
