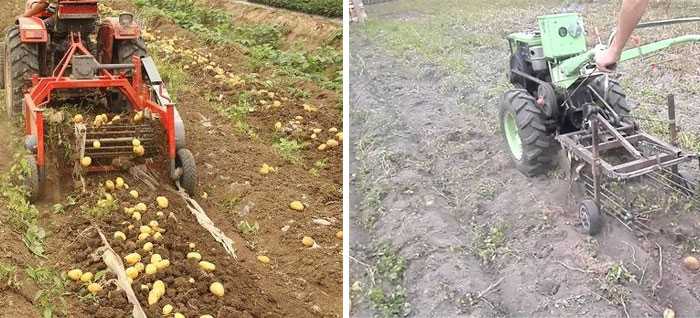

Веерная картофелекопалка для мотоблока своими руками

Веерная картофелекопалка в виде специального навесного оборудования применяется для сбора урожая картофеля и позволяет сделать рабочий процесс более простым и быстрым.

Быстро выкопать картофель на приусадебных участках поможет картофелекопалка для мотоблока. Сделанная своими руками, она не будет уступать заводским аналогам, станет практичным агрегатом, если сконструировать все правильно по схеме и чертежам. В отличие от покупных устройств обойдется гораздо дешевле. Но тут нужны некие знания в физике, а также следует творчески подойти к работе, чтобы агрегат работал даже на суглинках средней плотности, особенно после проливного осеннего дождя, когда работы по выкапыванию картофеля не представляются возможными.

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Сегодня появляется все большее количество людей, которые возвращаются к ведению личного подсобного хозяйства. Причин много: плохая экология, недоверие производителям, желание отведать плоды собственных трудов, высокая экологичность выращенных культур. Если грядки маленькие, то работать с ним не сложно. Но как собрать урожай с большого поля картошки? Многие выходят из положения с помощью специальных мотоблоков с функцией копания картофеля. Правда, стоит такое удовольствие недешево. Вручную выкапывать урожай в таких масштабах тяжеловато. Но нашлись умельцы, которые разработали свою схему сборки картофелекопалки из подручных материалов. Главное – иметь в хозяйстве универсальный мотоблок, который и станет движущей силой изобретения. Устройство для извлечения картофеля из почвы или картофелекопатель — это специальное навесное оборудование, которое прикрепляется к мотоблоку или небольшому трактору. Оно позволяет легко выкапывать клубни, извлекая их на поверхность. После остается пройти вдоль грядок и собрать урожай.

Производители предлагают достаточно большой выбор картофелекопалок на мотоблок — от дорогих промышленных до дешевых и не очень качественных китайских. Но можно сделать картофелекопалку для мотоблока своими руками. Перед этим надо определиться, какой тип лучше всего подойдет.

Общие требования к картофелекопалке

Принцип действия устройства довольно прост — извлечение земляного кома вместе с корнеплодами. Картофель либо остается на поверхности, либо собирается в специальную емкость.

Оптимальная толщина металла

Этот параметр напрямую зависит от той нагрузки, которую предположительно будет испытывать агрегат. Конструкция создается из листовой стали. Чрезвычайно важна ее толщина, минимально допустимое значение — 8 мм.

Колеса для копалки

Для более комфортного перемещения конструкция предусматривает колеса. Если делать копалку дома, то пригодятся колеса от старой тачки. Идеально, если они будут крепиться на оси и иметь толстые шины. Если предполагается использовать копалку на твердом грунте, лучше поставить металлические колеса.

Здесь есть два варианта. Первый — использовать сварку. Его несомненное достоинство — прочность конструкции. Второй — соединить детали с помощью болтов и гаек. Преимущество этого метода — в удобной сборке и разборке устройства.

Для мотоблока или минитрактора используются однорядные картофелекопалки. Также существуют двухрядные, но они подходят для работы на тяговом тракторе с большой мощностью. Разница таких картофелекопалок представлена на фото ниже.

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

https://youtube.com/watch?v=cs3pMO4WYjc%3Ffeature%3Doembed

Встречаются такие виды копалок:

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Задумываясь о покупке или создании копалки, важно принять во внимание почву, которая будет обрабатываться. Чем она легче, тем проще должна быть конструкция.

https://youtube.com/watch?v=7vINz5-Bdeg%3Ffeature%3Doembed

Какую картофелекопалку проще изготовить

Даже начинающий справится с изготовлением веерной копалки. В качестве деталей можно приспособить даже сломанный садовый инвентарь. Лемех легко делается из ненужной лопаты, а в качестве прутьев используются зубья от старых вил. Затем присоединить готовый агрегат к мотоблоку или минитрактору. Такая копалка может пригодиться на рыхлой сухой почве.

Самостоятельное изготовление разных видов картофелекопалок

Подготовка заключается в приготовлении инструментов, которые могут понадобиться:

А теперь разберем пошагово схемы изготовления разных картофелекопалок, о которых мы говорили выше.

Веерная или стрельчатая картофелекопалка своими руками

Это самая простая модель. Ее легко соорудит практически любой огородник, хорошо представляющий себе принцип действия устройства. Создание этой копалки не потребует много времени, денег и специальных навыков.

Материалы для самодельной веерной картофелекопалки:

Основу приспособления делают из швеллера, на котором устанавливается прицепное устройство и соха. К лемеху привариваются металлические прутья, главной задачей которых является отделение корнеплодов от грунта.

Конструкция имеет некоторые недостатки:

Лучше всего это приспособление использовать для сбора урожая картофеля на небольших участках в южной части страны.

Вибрационная или грохотная картофелекопалка своими руками

Чертеж вибрационной картофелекопалки

Для изготовления устройства понадобятся запчасти:

Основная часть копалки — рама. На основу делается монтаж подвесной системы, монтируются тяги и колеса.

Второй вариант вибрационной или грохотной картофелекопалки своими руками

Далее мы разберем, как сделать своими руками такой вариант вибрационной картофлекопалки:

Ниже представлен подробный чертеж картофелекопалки.

Чертеж грохотной картофелекопалки с размерами

Для ее изготовления вам понадобится:

Из металлического профиля с помощью паяльника делается двойная рамка (460 на 460 мм, высота 60 мм). С одной стороны к ней крепятся опоры-стойки (440 мм, 25-й профиль), с другой – швеллер. К стойкам приваривается ось с колесами от Вагнера. К двум оставшимся сторонам привариваются металлические планки, на которых будет держаться лемех. Он делается их металла (тройки) и будет поднимать пласт почвы. Для этого металлический материал складывается по нужным размерам (ширина 390 мм, высота – 280 мм, ширина 140 мм, к низу сужается), места сгиба для надежности нужно проварить. С помощью сайлентблоков он крепится к планкам. От оси основного вращения до тяги – 60 мм. Сам лемех необходимо дополнить прутьями из проволоки восьмерки. Чтобы конструкция была более надежной, по всему периметру приваривается металлическая лента из металла тройки, к ней и будут крепиться прутья длиной 350 мм. С обратной стороны нужно приклепать режущую кромку из прочной стали и хорошо ее заточить. После этого к лемеху привариваются тяги регулирования (на высоте 250 мм), которые будут соединять его с эксцентриком (кронштейн привода 300 мм, тяга привода 230 мм, эксцентрик 25 мм.). Дальше можно производить покраску. В целях безопасности все движущиеся части нужно покрасить в красный цвет.

Принцип действия такой картофелекопалки. Начнем описывать его сверху, от мотора. От двигателя идет привод на шкив через устройство ременной передачи, выполненной из подшипника, дальше он передается на эксцентрик, который через рулевую тягу приводит в действие конструкцию на шаровых опорах. Она закреплена через тяги и соединена с лемехом. Лемех приходит в движение и начинает совершать обратно-поступательные движения. Они направлены для снятия урожая и просеивание плодов.

Посмотреть весь процесс создания можно на канале у Ю.Лескова:

https://youtube.com/watch?v=0ve2_Rdca90%3Ffeature%3Doembed

https://youtube.com/watch?v=CgXBy9lcvDI%3Ffeature%3Doembed

https://youtube.com/watch?v=8rRAWRmtZHQ%3Ffeature%3Doembed

https://youtube.com/watch?v=qNdSL7o16-c%3Ffeature%3Doembed

Транспортерная картофелекопалка своими руками

Речь идет о той части агрегата, по которой движется грунт с картофелинами. В процессе движения земля отбивается от клубней и проваливается вниз, а огороднику останется лишь собрать очищенный от грязи урожай. Можно упростить задачу, если направить поток картофелин в приемный бункер.

Транспортер можно сделать из металлических прутьев. Подойдет нарезанная на куски арматура. Прутья устанавливаются в цепь или подвижный обод параллельно друг другу. Движение на конвейер передает от мини-трактора редуктор, задействуя цепную или зубчатую передачу.

https://youtube.com/watch?v=GCruSj0wc7Q%3Ffeature%3Doembed

Порядок изготовления конвейерной копалки:

Важно обратить внимание на надежность узлов, так как устройство будет применяться в условиях грязи и пыли.

Картофелекопалка барабанного типа своими руками

Изготовление такого агрегата потребует особой точности и определенных навыков. Барабан делается из металлических прутьев, затем через цепную или зубчатую передачу соединяется с редуктором и валом отбора мощности. Для этого используется сцепка прямым приводом. Крепление лемеха должно быть шарнирным.

После этого устройство приваривается к дискам и крепится на двух осях. Барабан размещается на согнутых дисках, в качестве которых вполне можно пользоваться ободами велосипедных колес.

Вал вращается и заставляет двигаться барабан, в который попадает грунт с клубнями. В результате вращения земля высыпается, а клубни сдвигаются к краю и падают на землю.

Картофелекопалки можно устанавливать не только на мотоблок, но и на культиватор и лебедку (мотолебедку). Разница этих устройств представлена на фото ниже.

Конвейерная копалка для тяжелых тяговых устройств

Техника тяжелого класса предназначена для обслуживания обширных площадей. Соответственно, надо использовать подходящее навесное оборудование. Конвейерная копалка, подходящая для такой сельхозтехники, должна иметь двухрядную обработку, но зато собранный урожай не требует никаких дополнительных действий и его можно сразу убирать в хранилище.

Такую машину сделать своими руками очень трудно. Лучше использовать промышленные модели, которые будут иметь гарантию, дольше и качественнее служить.

Использовать же универсальный картофелеуборочный комбайн, который осуществляет выкапывание клубней, очистку от земли и ботвы и дальнейшую перегрузку имеет смысл только в промышленных масштабах на очень больших полях. Весят такие машины больше тонны и стоят дорого.

Как установить картофелекопалку на мотоблоке

Итак, копалка готова, но приступать к работе пока еще рано. Сначала надо ее правильно настроить и установить. Цель — не только собрать картофель, но еще и не повредить клубни.

Как копать картошку мотоблоком с картофелекопалкой

Принцип, по которому действует агрегат, неизменен. Лемех взрезает землю, приподнимает ее пласты, в которых находятся клубни и выворачивает их на поверхность. Остается лишь пройти вдоль грядок и собрать картофель в тару.

Как окучивать картошку мотоблоком

Окучивание — необходимая, но нелюбимая огородниками процедура. Кусты необходимо время от времени приваливать грунтом, иначе в рост пойдут корни, а сами картофелины получатся мелкими. Пласт грунта дает защиту от вредителей и мешает расти сорным растениям. Вручную работа занимает много времени и сил, поэтому вполне можно ее механизировать.

https://youtube.com/watch?v=cVd1su3TQbM%3Ffeature%3Doembed

Окучивание с помощью мотоблока лучше проводить после дождя, чтобы земля впитала воду. Есть специальное приспособление — окучник, он может быть листерным или дисковым. Удобно, когда этот инструмент оборудован регулировочным механизмом, который дает возможность применять его при разной ширине междурядий.

Навесное устройство может иметь одну или несколько пар дисков, изготовленных из листовой стали толщиной не менее 2 мм. Диски скрепляются под углом друг к другу. Вращение обеспечивают втулки.

Перед тем, как начать обрабатывать картофельные гряды, надо уделить время настройке. Важные параметры — угол наклона и глубина задела. Скорость работы должна быть небольшой. Первая процедура проводится сразу же после того, как появились ростки. Вторая — после достижения побегами высоты в 40 см.

Обзор покупных картофелекопалок с ценами (таблица)

Транспортерная модель вполне пригодна для работы в экстремальных условиях, сильной запыленности. Это высокоточное, скоростное устройство, если правильно выполнить сборку и надежно смонтировать узлы. Копалка позволяет механизировать практически весь процесс сборки, если дополнительно к мини-трактору или мотоблоку установить приемный бункер, что позволит сэкономить деньги и ручной труд при уборке картофеля. К тому же подручный материал всегда можно подобрать на свалке либо дома в гараже у умельцев. В работе сгодятся любые старые механизмы.

Транспортерная картофелекопалка для мотоблока

Этапы работ для создания конвейерного агрегата:

Сегодня копка картофеля на участке лопатой практически ушла в историю. Современные картофелекопалки для мотоблока позволяют собирать урожай гораздо быстрее. При этом для изготовления необязательно покупать дорогое оборудование. Достаточно изготовить его из подручных материалов быстро, упростив себе процесс сборки урожая.

Обратите внимание! Чтобы знать, как правильно сделать картофелекопалку своими руками к мотоблоку, важно заранее изучить виды и строение различных моделей, определиться с оптимальными размерами, сделать чертежи, схему и поинтересоваться о плотности земли на участке. Только так можно подобрать оптимальный вариант для изготовления механизированного прибора и без потери урожая.

https://youtube.com/watch?v=HzY4VfOPn34%3Ffeature%3Doembed

Технические решения для стрельчатых

Простейшая модель должна работать безотказно, без усилий навешиваться на мотоблок. Для небольшого участка вполне подойдет компактная картофелекопалка, состоящая из ножа, транспортера, шкива, ремня-стойки, адаптера, сварной рамы, опорного колеса, пружин.

Обратите внимание! Самая оптимальная модель для лёгких почв — стрельчатая. При изготовлении не потребуются особые знания. Если же структура земли плотная, то стоит подумать об изготовлении модели с транспортерным механизмом.

Особенности конструкций и виды

Картофелекопалка — механическое устройство, прицепляемое к мотоблоку для произведения работ на земельном домашнем наделе или в полевых условиях. Основное предназначение — отделять клубни от грунта, выкладывать на земельную площадку под каждым кустом, поднимая их зубьями наверх. Человеку только остается руками собрать картофель в подготовленные ведра и мешки.

К сведению! Конструкция картофелекопалки несложная для воспроизводства своими силами. Проще всего и без особых замеров, чертежей изготовить стрельчатую однорядную модель.

Для мотоблока подходят следующие виды агрегатов:

Обратите внимание! Даже старый поломанный садовый инструмент вполне пригодится для изготовления садовой картофелекопалки. Для выбора оптимальной модели важно сначала определить плотность почвы. Например, транспортерный вариант будет неважно работать на тяжелых суглинках, стрельчатое устройство вообще не подойдет для такой почвы.

Простейшая картофелекопалка своими руками

Несмотря на все достоинства, в работе веерной копалки все же есть несколько недочетов:

Оправдываются все эти изъяны невысокой стоимостью, легкой и простой конструкцией. Поэтому сделать веерную картофелекопалку своими руками для мотоблока или минитрактора совсем просто. Можно назвать такую работу экономически оправданным проектом, позволяющим сэкономить денежные средства и изготовить надежный инструмент для облегчения труда на садовом участке или в поле.

Картофелекопалка своими руками

Ее конструкция такова, что для изготовления не требуются чертежи и схемы, навыки токаря или механика. Однако необходим допуск к работе со сварочным оборудованием, опыт работы с металлом. Проще всего взять лопату или плуг и приварить прутья. Все поломки в таком устройстве устраняются довольно быстро, из-за того, что все стационарно, нет движущихся частей: различных шарниров и подшипников.

Изготовление копалки грохотного типа

Обратите внимание! Грохотная, трясучая копалка изготавливается всего за несколько часов, если обладать некими навыками при работе с сельхозтехникой.

Она состоит всего из 3 основных элементов:

Для работы нужно приготовить:

Обратите внимание! Выполнить нож можно любой формы по желанию: выпуклой, вогнутой, согнутой, заостренной.

Модель при работе не будет грохотать, а лишь находиться постоянно в колеблющемся состоянии, срезая почву с клубнями и слегка подкидывая их вверх. Падать они уже будут в очищенном виде за агрегат либо сбоку полосы, скатываясь с решётки.

Как сделать картофелекопалку Дельфин самому

Такие приспособления довольно просты. Можно сделать активный Дельфин картофелекопалка своими руками. Для этого необходимо иметь следующие инструменты: сварочный аппарат, болгарку, дрель, болты и сверла по металлу.

Картофелекопалка Дельфин своими руками

Процесс изготовления картофелекопалки Дельфин заключается в следующем:

В картофелекопалку активный Дельфин с активным ножом устанавливают дополнительную вибрирующую насадку, которую крепят между прутьями, как раз посередине.

Все изготовленные самостоятельно картофелекопалки нужно применять на небольших участках. Опыт многих садоводов и огородников наглядно показывает их практичность и эффективность. Для промышленного использования (обработки крупных сельскохозяйственных угодий) применяют приспособления, изготовленные в заводских условиях, согласно техническим требованиям и стандартам.

1
2
голоса

Виды картофелекопалок для мотоблоков

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

Картофелекопалка вибрационная или грохотный тип

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Технические возможности

Для того чтобы использовать копалку, нужно правильно высадить семенной картофель. Глубина посадки в борозды – не более 12 см, на 5-7 см – при создании гребня. Во время вегетации следует постоянно рыхлить почву и окучивать растения, бороться с сорняками. Перед уборкой все оставшиеся сорняки и ботву скашивают. Грунт должен быть без камней. Средняя глубина рыхления во время сбора урожая – 20 см.

Важно! Ряды растений на обрабатываемых с помощью механизмов полях должны быть ровными. Между ними должно быть место для колес.

Навесная картофелекопалка вибролапа может быть использована для уборки и других корнеплодов. Она очень надежна. В устройство входят: виброредуктор, усиленные крепления и стойки виброножа. Опорное колесо оснащают грязесъемной планкой, оно позволяет регулировать глубину рыхления. Принцип работы – картофелекопатель активным ножом подрывает рядок на нужную глубину, разбивает почву и отсеивает ее. В результате вибрации корнеплоды перемещаются из устройства на поверхность.

Для такой копалки требуется немного топлива, ее хорошо использовать при обработке больших площадей.

Простейшая картофелекопалка для мотоблока своими руками

Самая бюджетная модель — плуг с приваренными к нему стержнями, по которым клубни картофеля будут подниматься вверх по мере вхождения плуга в почву. Установить копалку можно на мотоблок либо мини-трактор. Для работы подойдет подручный садовый инвентарь: старая лопата для вырезки сошки, вилы — для зубьев, арматура — для изготовления прутьев.

Простая конструкция не предусматривает выполнения подвижных узлов. Ее достаточно смастерить и присоединить к мини-трактору либо любому культиватору. Главное, выяснить плотность грунта на садовом участке, чтобы получить на выходе рабочее и удобное в использовании самодельное устройство.

Для обработки небольшого земельного участка с хорошей рыхлой почвой чаще всего используют мотоблок, для поддержания которого в рабочем состоянии и обеспечении его горюче-смазочными материалами не требуется больших финансовых трат. Вручную извлекать картофель из грядок даже на небольшой площади крайне трудно. Поэтому владельцы таких участков изготавливают или покупают несложные приспособления к мотоблоку. Веерная картофелекопалка похожа на окучиватель, но вместо характерных крыльев стоят пруты из стали, расположенные в виде веера.

Такая картофелекопалка для уборки урожая со стальными стрелами-прутами является одним из самых простых механизмов. Устанавливают ее на маленькие тракторы или мотоблоки. Изготавливается легко, по аналогии со штыковой лопатой. Делают ее из изогнутого особым способом металлического листа и нескольких приваренных к нему веером прутьев, для отсеивания почвы. Средние размеры копалки: высота – 500 мм, ширина – 330 мм, масса – 5,5 кг.

По типу конвейера известны разные виды транспортерных картофелекопалок. Для изготовления потребуется некий опыт в работе, а также изучение схемы подобной заводской машины.

К сведению! Конструкция состоит из движущей решётчатой ленты для среза и сепарации клубней картофеля, плуга для взрыхления грунта, широкого ножа для подрезания почвы.

Изготовить ленту можно из прутьев, стальной сетки на тканевой основе, расположив параллельно друг другу. Передвигаться транспортер будет по мере подачи крутящего момента от вала мотоблока через цепь редуктора. Нож будет крепиться к раме на болты. Вырезать его можно из стального листа.

Этапы изготовления транспортерной картофелекопалки:

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

Используемые материалы и элементы:

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Барабанная картофелекопалка своими руками

Барабанная картофелекопалка — высокопроизводительный, экономичный агрегат, который состоит из пруткового, стального вращающегося барабана, лемеха и рамы с колесами. Подходит для сбора картофеля с больших площадей.

Барабан при вращении начинает разбивать комки земли, а картофель — перемещаться к его торцу, выпадая на пашню.

Обратите внимание! Модель оснащается тракторным валом, на который передается крутящий момент с широким ножом для глубокого подсекания грунта. Клубни картофеля при этом не будут повреждаться, проходя по полости барабана.

Видео

0
0
голоса

Веерная картофелекопалка своими руками

Веерная — надежная модель по конструкции. Для быстрого и качественного подкапывания картофеля в модели не предусмотрены вращающиеся части, но ширина полос для обработки должна быть не более 25 см.

Обратите внимание! Нож может повреждать частично клубни, приводить к потере урожая до 20 %.

Для изготовления нужно подготовить:

Вибрационная копалка своими руками

Вибрационная копалка подходит для уборки урожая на больших участках, поскольку захватывает полосы до 40 см и приводит к утрате урожая при сыпучем грунте не более чем на 10 %.

Конструкция состоит из лемеха для взрыхления почвы с последующим попаданием ее вместе с клубнями и ботвой на несколько сетчатых решёток, вмонтированных к колёсам. В работе модель начинает вибрировать, почва — просеиваться, а отделенные от ботвы клубни картофеля высыпаться на обработанную чистую землю.

Основа картофелекопалки делается из профильной квадратной трубы (40×40 мм), из которой нужно будет получить 4 опорных балки. Для этого подбираются уголки, которые свариваются в виде прямоугольника размером 120×80 см. Далее привариваются крепления (квадратные трубки) для тяг с другой стороны основания вертикально на 1/4 от длины рамы.

Обратите внимание! При сборке модели важно установить трубки вертикально снаружи каркаса, чтобы далее монтировать ось, а на неё колёса. Стойки соединяются сваркой под углом 45°, крепятся к нижней части конструкции на металлическую полосу (0,5 мм диаметром).

Для изготовления лемеха подбирается металл толщиной 0,3 мм. По чертежу вырезаются 2 лопасти, простукиваются по центру молотком. К основанию привариваются стальные прутья как продолжение конструкции. Для формирования скатной доски можно использовать стержни (200 мм в диаметре) из арматуры и в длину 120 см с присоединением на расстоянии через каждых 4-5 см друг от друга.

Важно! В целях повышения вибрации рекомендуется монтировать не 1 эксцентрик, а 2, получив тем самым безупречные конструктивные особенности грохотной картофелекопалки. Модель лучше работает на очищенных участках от картофельной ботвы и сорняков. В противном случае трава будет забиваться в креплениях колёс и решётке грохота.

Принцип действия

Веерную картофелекопалку самой простой конструкции можно считать универсальной. У нее нет вращающихся деталей, способных, порой, достаточно быстро выходить из строя при увеличении нагрузки. Эти приспособления называют также стрельчатыми копалками, или лапами, изготовленные на заводах промышленные экземпляры – Дельфинами, так как они имеют характерную форму плуга.

На заметку. Самодельные и заводские устройства работают по одному принципу. С их помощью можно одномоментно обрабатывать лишь картофель, растущий в одном ряду. Картофелекопалки прикрепляют к минитрактору одинарной сцепкой.

Поэтапный принцип работы можно показать на примере:

Обратите внимание! Для разворота вместе с картофелекопалкой мотоблоку требуется не менее трех метров.

Таким устройством можно выбрать весь урожай картофеля из почв различного типа, количество сорняков и ботвы не имеет решающего значения.

Принцип работы картофелекопалки

Конвейерная копалка своими руками

Конвейерная конструкция схожа с вибрационной, но только вместо прутьев монтируется транспортер. Это движущая часть, на которую будет поступать земля с клубнями. После этого она начинает сепарировать срезанный слой. Клубни картофеля на выходе уже получаются чистые, без налипшей грязи.

Если дополнительно оснастить устройство приемным бункером, куда будут подаваться клубни, то транспортер избавит от ручного труда на полях при объемной сборке картофеля. Для обустройства транспортера подбираются трубки либо металлические прутья с расположением параллельно друг друга. В цепь конструкции устанавливается неподвижный ободок.

При изготовлении транспортера можно использовать резиновую ткань либо стальную сетку. В качестве электродвигателя, который будет приводить картофелекопалку в движение, можно взять редуктор или вал от сельхозтехники.

Важно! Перед монтажом самоделки своими руками не будет лишним сначала изучить заводскую схему, чтобы опираться на нее при сборке.
