Характеристики двигателя смд 14 и двигателя СМД-14 и его модификаций

Рис. 3. Двигатель СМД-14:
1 — поляной насос: 2—головка цилиндров; 3—водоотводящая труба; 4 —
форсунка; 5 — впускной коллектор; фильтр тонкой очистки топлива; 7 —
предпусковой подогреватель; 8 — пусковой двигатель; 9 — картер маховика;
10 — блок-картер: 11 — поддон блока картера; 12 — маслозаливная
горловина: 13 — маслоизмерительный стержень; 14топливный насос; 15 —
фильтр грубой очистки топлива; 16 — картер распределительных шестерен;
17 — счетчик мото-часов; 18 — вентилятор.

К блок-картеру, являющемуся основной
корпусной деталью, крепятся головка цилиндров, картер
распределительных шестерен, картер маховика и поддон (нижний
картер).

Слева на двигателе расположены топливный насос 14 со всережимным
регулятором и подкачивающей помпой, пусковой двигатель 8 с
передаточным механизмом, фильтры тонкой 6 и грубой 15 очистки
топлива, форсунки 4, маслозаливная горловина 12 и
маслоизмерительный стержень 13. Справа (рис. За) находятся
масляный фильтр 19, масляный насос 27 гидравлической навесной
системы, генератор 26 и выпускной коллектор 21.

Спереди двигателя над картером шестерен установлен водяной насос
1 с вентилятором. Здесь же расположен клиноременный привод
водяного насоса, вентилятора и генератора, на крышке картера
шестерен установлен счетчик 17 мото-часов. Сзади двигателя к
головке цилиндров прикреплен воздухоочиститель 22.
На головке цилиндров расположены впускной коллектор 5 с
предпусковым подогревателем 7 и водоотводящая труба 3. Головка
цилиндров с клапанным механизмом, смонтированным на ней, закрыта
крышкой 24 колпака с прикрепленным к ней сапуном 23.

Продольный и поперечный разрезы двигателя показаны
соответственно на рисунках 4 и 5.

Рис. За. Двигатель СМД-14 (продолжение):
19- масляный фильтр; 20 — крышка муфты сцепления; 21 — выпускной
коллектор; 22 — воздухоочиститель; 23 — сапун; 24 — крышка колпака; 25
—колпак; 26 — генератор; 27— масляный насос гидравлической навесной
системы.

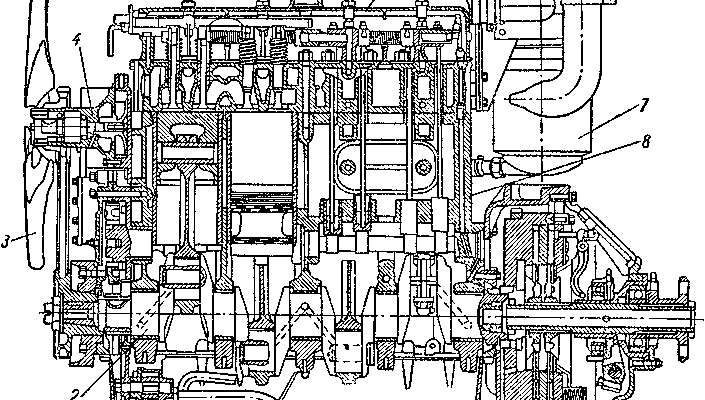

Рис. 4. Продольный разрез двигателя.

Рис. 5. Поперечный разрез двигателя.

Двигатель СМД-14 и его модификации

Двигатель -14 — четырехтактный четырехцилиндровый бес-компрессорный дизель с вихрекамерным смесеобразованием. Номинальная мощность двигателя 75 л. с. при 1700 об/мин. коленчатого вала.

Двигатель -14 и его модификации выпускаются Харьковским заводом «Серп и молот» и предназначены для установки иа тракторы, комбайны, самоходные шасси и другие машины.

Модификации отличаются от основного двигателя комплектностью и расположением таких узлов, как водяной насос, воздухоочиститель, масляный фильтр, генератор, муфта сцепления, гидронасосы и др.

Двигатель -14 устанавливается на трактор ДТ-75 Волгоградского тракторного завода, а двигатели -14А и -14Б соответственно на тракторы Т-74 Харьковского тракторного завода и ДТ-54В Волгоградского тракторного завода. Все модификации (за исключением -14Б) имеют мощность 75 л. с. при 1700 об/мин. коленчатого вала. Двигатель -14Б отрегулирован на мощность 62 л. с. при 1500 об/мин.

Ниже описана конструкция двигателя -14. Отличия его модификаций приведены в конце описания.

Кривошипно-шатунный механизм. Блок-картер отлит из чугуна. Расточка постелей под коренные вкладыши выполняется с одной установки в сборе с крышками. Плоскость разъема картера расположена ниже оси коленчатого вала на 80 мм. Снизу картер закрыт поддоном 9. К передней стенке спереди крепят чугунный картер распределительных шестерен, а снизу масляный насос 1. На наружных поверхностях имеются обработанные привалочные плоскости для крепления вентилятора и водяного насоса 4, воздухоочистителя и других узлов и агрегатов.

Головка блока отливается из чугуна и крепится к блок-картеру семнадцатью шпильками. Между головкой и блоком установлена асбожелезная прокладка. Сверху головка закрыта колпаком с сапуном. В головке блока выполнены вихревые камеры, образованные двумя полусферами: верхняя полусфера в самой головке цилиндров, нижняя — в литой вставке из жароупорной стали Х9С2, запрессованной в расточку головки блока и зафиксированной болтом.

Гильзы — чугунные. Внутренняя поверхность закалена иа глубину 1—2 мм. По внутреннему диаметру гильзы делятся на три группы: Б, С и М.

Поршни отлиты из алюминиевого сплава и имеют по три компрессионных и по два маслосъемных кольца. Юбка поршня имеет конусность 0,09—0,13 мм. Поршни сортируются на три группы по наружному диаметру и на три группы — по диаметру отверстий в бобышках. Маркировка группы по размеру наружного диаметра юбки и вес поршня (в граммах) нанесены клеймом на днище поршня. Маркировка группы по размеру диаметра под поршневой палец нанесена краской на бобышках поршня.

Поршневые пальцы — плавающего типа полые. Изготовлены они из хромоникелевой стали. Наружная поверхность цементирована и отполирована. От осевого смещения они фиксируются стопорными кольцами. Маркировка нанесена на внутренней поверхности пальца.

Рис. 1. Продольный разрез двигателя -14.

Поршневые кольца — чугунные. Наружная поверхность верхнего компрессионного кольца покрыта слоем хрома. Второе и третье компрессионные кольца должны устанавливаться прямоугольной выточкой вверх. Замки колец прямые.

Шатуны—двутаврового сечения стальные. Для смазки поршневого пальца в верхней головке шатуна просверлено три отверстия.

Коленчатый вал штампуется из стали или отливается из высокопрочного чугуна и имеет четыре шатунных и пять коренных шеек. В шатунных шейках выполнены полости для центробежной очистки масла. На заднем фланце вала выбита метка «К», которая должна совпадать с аналогичной меткой на маховике.

Вкладыши коренных и шатунных подшипников — тонкостенные. Изготовлены они из биметаллической ленты. Зазор между вкладышами и шейками вала должен быть в шатунных подшипниках 0,085—0,141 мм и в коренных — 0,104—0,160 мм. На третьем коренном подшипнике установлены четыре бронзовых полукольца для предотвращения осевого перемещения коленчатого вала.

Рис. 2. Распределительные шестерни -14.

Маховик отлит из серого чугуна. На него напрессован зубчатый венец.

Механизм газораспределения — верхнеклапанный. На коленчатом валу установлен блок шестерен. Шестерня, промежуточная шестерня, шестерня распределительного вала и шестерня привода топливного насоса имеют метки «К», «Р» и «Т», совмещаемые при установке шестерен. Шестерни и служат соответственно для привода насоса гидросистемы и вентилятора, а шестерня обеспечивает привод шестерни масляного насоса.

Распределительный вал отштампован из стали марки 45. Поверхность шеек и кулачков подвергнута закалке .

Клапаны впускные изготовлены из стали марки 40ХН, а выпускные— из стали марки Х9С2. Направляющие втулки клапанов чугунные.

Декомпрессионный механизм состоит из двух валиков с лысками, размещенными над длинными плечами коромысел привода. Механизм имеет два положения: «Включен» и «Выключен».

Система смазки — комбинированная. Под давлением смазываются подшипники коленчатого и распределительного валов, втулки коромысел клапанов, а также втулки промежуточной шестерни и шестерни привода топливного насоса. Остальные детали двигателя смазываются разбрызгиванием.

Масляный насос — шестеренчатого типа односекционный. На корпусе насоса со стороны нагнетающего отверстия размещен редукционный клапан, отрегулированный на давление 6,5—7,0 кГ/см2. Масло из поддона засасывается насосом через маслоприемник 12.

Масляные фильтры грубой очистки и центрифуга расположены в одном корпусе под двумя колпаками. В корпусе установлен перепускной клапан, который открывается при перепаде давлений от до 4,5 кГ/см2, пропуская нефильтрованное масло в главную масляную магистраль. В магистрали имеется датчик.

Ротор центрифуги вращается с большим числом оборотов (до 6000 об/мин.). Для работы центрифуги требуется давление масла 5,0—6,0 кГ/см2, что обеспечивается калиброванным отверстием. Сливной клапан, установленный в корпусе, поддерживает рабочее давление в масляной магистрали, равное 3,0—3,5 кГ/см2. При пуске холодного двигателя давление масла не должно превышать кГ/см2. Сливной клапан регулируют непосредственно на двигателе.

На двигателе -14 вместо указанных фильтров может быть установлена полнопоточная центрифуга.

Масляный радиатор выключается или включается в систему смазки переключателем. Для этого совмещают метки «3» или «Л» его корпуса со стрелкой на корпусе масляного фильтра. В корпусе переключателя установлен перепускной клапан, открывающийся при перепаде давлений от 0,5 до 0,7 кГ/см2,

Масляный радиатор — трубчато-ребристого типа с четырехходовым потоком масла. Состоит он из сердцевины с одним рядом трубок, а также верхнего и нижнего бачков. Верхний бачок имеет одну поперечную перегородку, а нижний — две перегородки. Масляный радиатор соединен подводящей и отводящей трубками с корпусом масляных фильтров.

Система охлаждения — закрытого типа с принудительной циркуляцией охлаждающей жидкости. В систему охлаждения входят водяной насос с вентилятором, водяные рубашки блока и головки блока, водосборная труба, радиатор, указатель температуры воды, соединительные трубопроводы и шланги. Датчик указателя температуры ввертывается в штуцер, расположенный на водосборной трубе. Для удаления из системы охлаждения воздуха служит отверстие в корпусе водяного насоса, закрытое пробкой. В систему охлаждения двигателя включена рубашка охлаждения пускового двигателя. Воду выпускают через краник и сливную трубку.

Водяной насос — центробежного типа. В чугунном корпусе вращается валик насоса на двух шарикоподшипниках. На переднем конце валика на шпонке посажена ступица, к которой болтами

Рис. 3. Система смазки двигателя -14.

Рис. 4. Система охлаждения двигателя -14 трактора Т-74,

крепятся шестилопастный вентилятор и его шкив. На заднем конце валика насоса закреплена крыльчатка. Уплотнение заднего конца валика обеспечено резиновой манжетой и уплотняющей шайбой, размещенными в выточке крыльчатки. Упорная пружина прижимает манжету к шайбе, а шайбу — к торцу корпуса насоса. Насос вращается клиновым ремнем.

Водяной радиатор трактора Т-74 имеет сердцевину с плоскоовальными трубками, верхний и нижний литые бачки и две боковые стойки. Трубки сердцевины имеют четырехрядное коридорное расположение. На других тракторах радиаторы несколько отличаются конструкцией и размерами.

Рис. 5. Топливный насос двигателя -14.

Система питания двигателей -14, установленных на различных тракторах, отличается количеством, конструкцией и местом установки топливных фильтров.

Фильтр предварительной грубой очистки топлива — щелевого типа с одним фильтрующим элементом из металлических пластин. Он аналогичен фильтру грубой очистки топлива двигателя Д-37М.

Фильтр тонкой очистки топлива имеет четыре фильтрующих элемента из банкаброшной хлопчатобумажной пряжи. На тракторах ДТ-75 устанавливают также фильтры с бумажными каркасными элементами, допускающими промывку обратным потоком топлива.

Подкачивающая помпа — поршневого типа (с насосом ручной-подкачки). Приводится она в действие от эксцентрика кулачкового валика топливного насоса. На входном штуцере помпы установлен фильтр-отстойник.

Топливный насос — высокого давления типа Л4ТН-8.5Х10Т или -48510. Установлен насос с левой стороны двигателя. Кулачковый вал вращается на двух подшипниках в алюминиевом корпусе насоса. Посередине кулачкового вала сделан эксцентрик для привода подкачивающей помпы. Насосные элементы установлены в съемной головке, закрепленной на корпусе двумя шпильками. Секции соединены с форсунками топливопроводами высокого давления. Изменение количества подаваемого топлива осуществляется поворотом плунжеров при перемещении рейки. Вертикальное перемещение плунжеров осуществляется роликовыми толкателями.

Рис. 6. Форсунка двигателя -14.

Всережимный регулятор РЛ-850 объединен в общий агрегат с топливным насосом. Валик регулятора с шестерней установлен на двух подшипниках. Валик вращается шестерней, прижатой двумя пружинами к втулке, закрепленной на кулачковом валике. На валике закреплена крестовина с двумя шарнирно установленными грузиками. Муфта шарнирно соединена с вилкой, а последняя — тягой с рейкой насоса.

При устойчивой работе двигателя центробежная сила грузиков уравновешивается силой сжатых пружин, и муфта регулятора устанавливается в определенном положении, зависящем от режима работы двигателя. При увеличении числа оборотов (при уменьшении нагрузки) грузики расходятся и перемещают муфту через упорный подшипник вправо, а муфта смещает вправо верхний конец вилки и через тягу рейку. При увеличении нагрузки на двигатель вилка под действием пружин И и переместится влево, и при полной нагрузке винт коснется скоса призмы.

Для преодоления временных перегрузок регулятор снабжен корректором, который обеспечивает дополнительное перемещение рейки насоса, вызывающее увеличение подачи топлива. Для недопущения разноса двигателя на задней стенке корпуса регулятора установлен болт-упор. Для заливки, контроля и слива масла имеются три отверстия, закрытые пробками.

Воздухоочиститель — малогабаритный циклонного типа. Имеет он две ступени очистки: первую—-центробежную в циклонах и вторую — контактную в двух кассетах. Кассеты набиты проволочной путанкой, смоченной маслом.

Удаление пыли из поддона первой ступени очистки производится посредством эжекции, для чего поддон соединен трубопроводом с эжектором, установленным на выпускной трубе.

Система пуска. Для запуска двигателя служит пусковой двигатель ПД-10М-2 с одноступенчатым редуктором, механизмом выключения и обгонной муфтой.

ООО «СибКранСервис» осуществляет продажу дизельных двигателей и их комплектующих узлов для модельного ряда СМД-14, СМД-18Н; СМД-22, А-01; ЯМЗ-236М2 применяемые ООО «Юргинским машиностроительным заводом» для производства грузоподъемной техники.

Двигатели дизельные СМД отличаются компактностью, экономичностью, небольшим весом, лёгкостью в переналадке (можно менять мощность устройства). Всё это обеспечило данным элементам, предназначенным в основном для с/х техники большую популярность в странах СНГ. Моторы оборудуются гидронасосами с высоким давлением для того, чтобы обслуживалась гидросистема. При их монтаже на сельскохозяйственные машины, они дополняются современными искрогасителями. Устройства оборудованы топливными фильтрами, совершающими тонкую очистку, которые время от времени промываются без необходимости разборки устройства, что облегчает обслуживание.

Цена двигателя СМД-14 первой комплектации: 260 000 рублей (без сцепления, без пускового редуктора, без ПД-10, без стартера, без приборов систем охлаждения)

Цена двигателя СМД-14 второй комплектации: 282 000 рублей (без сцепления,без ПД 10, без стартера, без приборов систем охлаждения, без генератора)

Цена двигателя СМД-14 третьей комплектации: 340 000 рублей (муфта привода гидротрансформатора, пусковой редуктор, ПД10, стартер, приборы системы охлаждения, генератор)

Технические характеристики дизельного двигателя СМД-14

Цена двигателя СМД-18Н — договорная

Технические характеристики дизельного двигателя СМД-18Н

Двигатель СМД-22 с прямым стартерным запуском

Цена двигателя СМД-22  — договорная

Технические характеристики дизельного двигателя СМД-22 с прямым стартерным запуском

Цена ЯМЗ-236М2: 570 000 рублей с коробкой передач

Двигатель дизельный ЯМЗ-236М2 это базовая дизель семейства шестицилиндровых V-образных дизелей производства Ярославского моторного завода. Дизель четырехтактный с воспламенением от сжатия, непосредственным впрыском топлива, без наддува, с жидкостным охлаждением, механическим регулятором частоты вращения.

Двигатели ЯМЗ-236М2 взаимозаменяемы с моторами ЯМЗ-236М, поставляемыми до 1988 года и с ЯМЗ-236, поставляемыми до августа 1985 года. Производятся как в комплекте с коробками передач, так и без них.

Двигатель ЯМЗ-236М2 используется в составе:

Технические характеристики дизельного двигателя ЯМЗ-236М2

Мощность, кВт (л.с.)132 (180)

Частота вращения, мин-12100

Макс. крутящий момент, Н.м (кгс.м)667 (68)

Частота при макс. крут. моменте, мин-11250-1450

Мин. уд. расход топлива, г/кВт.ч (г/л.с.ч)214 (157)

Габаритные размеры, мм (длина/ ширина/ высота)1840/1040/1220

Назначение, потребительСамоходные краны КС-4372в, КС-5871 (ООО «Юргинский машиностроительный завод»)

Цена двигателя А-01 — договорная

Двигатель дизельный А-01 дизельный четырехцилиндровый двигатель А-01 изготавливается Алтайским моторным заводом и предназначается для установки на тяжёлую строительную технику и сельскохозяйственные транспортные средства.Этот силовой агрегат зарекомендовал себя как чрезвычайно надежный, долговечный и простой в обслуживании, что неизменно сказалось на его популярности.

Технические характеристики дизельного двигателя А-01:

Вес двигателя, кг930

Размеры (длина/ширина), мм1425/827

Материал блока цилиндровчугун

Система питанияПрямой впрыск

Порядок работы двигателя (отсчет со сто­роны вентилятора)1 — 3 — 4 — 2

Рабочий объем цилиндров, л7.43

Мощность, л. с.90

Номинальное число оборотов, об/мин.1750

Ход поршня, мм140

Диаметр цилиндра, мм130

Максимальный крутящий момент при 1200 — 1300 об/мин, Нм412

Минимальный удельный расход топлива, кВтч1.62

Система охлажденияЖидкостная, с принудительной цирку­ляцией охлаждающей жидкости

МаслоЛетом дизельное масло ДС-11 (М12В) или  М10В; зимой – ДС-8 (М8В).

ГенераторПостоянно­го тока 214А1 или Г304.

Гидронасосы2 насоса шестеренчатого типа НШ10ДЛ и НШ46УЛ; привод шестеренчатой передачей от коленчатого вала.

Цена ПД-10 – 18 400 рублей

Пусковой двигатель надежный и быстрый запуск двигателя — основное требование от системы пуска. Основной компонент данной системы трактора МТЗ 82 — пусковой двигатель ПД-10.

Пускач ПД-10 трактора МТЗ 82 по своему принципу действия является двухтактным одноцилиндровым карбюраторным бензиновым двигателем. Рабочий процесс данного агрегата аналогичен большинству подобных двигателей и происходит следующим образом.

Поршень, перемещаясь от нижней мертвой точки к верхней, сначала перекрывает продувочное окно, а затем впускное и начинает сдавливать поступившую до этого горючую смесь в цилиндр. Одновременно создается разрежение в кривошипной камере и когда юбка поршня откроет впускное окно, то через него в кривошипную камеру из карбюратора засасывается горючая смесь. При нахождении поршня ближе к верхней мертвой точки, сжатая горючая смесь воспламеняется от искры свечи.

Кривошипно-шатунный механизм пускового двигателя состоит из разъемного коленвала, поршня, шатуна и поршневого пальца. Коленвал состоит из двух щек, двух полуосей и кривошипного пальца. Все детали комплектуются по размерным группам. Головки шатуна двигателя неразъемные. Шатун соединяется с кривошипным пальцем во время сборки коленвала. В качестве шатунного подшипника применяются два ряда роликов, размещенных между внутренней поверхностью нижней головки шатуна с радиальным зазором 0,008-0,020 миллиметров и кривошипным пальцем. Для смазывания подшипников применяется масло, поступающее по прорезям и отверстиям в нижней и верхней головках шатуна. Поршень пускача изготовлен из алюминиевого сплава и имеет два компрессионных кольца.

Система питания состоит из карбюратора, топливного бачка с фильтром, воздушного патрубка, топливопровода и воздухоочистителя.

В качестве топлива применяется горючая смесь состоящая из бензина и моторного масла в соотношении 15 к 1. Масло добавляемое в рабочую смесь одновременно служит для смазки деталей пускового двигателя.

Технические характеристики пускового двигателя ПД-10

Тип двигателя — двухтактный, одноцилиндровый, с кривошипно-камерной продувкой

Способ образования рабочей смеси – карбюраторный

Количество цилиндров – 1

Рабочий объем, л – 0,346

Диаметр цилиндра, мм – 72

Ход поршня, мм – 85

Степень сжатия – 7,5

Максимальный крутящий момент, Н/м (кгс/м) — 25 (2,55)

Работа двигатель смд-22 смд-18
