Схема трактора МТЗ 80 — схемы авто

Схема принципиальная и параметры электрооборудования тракторов МТЗ-80 — 82. Система проводки — однопроводная, отрицательный полюс источника тока соединён с массой. Номинальное напряжение сети, В 12. Генератор 46.3701 переменного тока со встроенным выпрямителем и интегральным регулятором напряжения номинальное напряжение, В 14, номинальная выпрямляемая мощность генератора, Вт — 700, частота вращения номинальная, об/мин 3600. Аккумуляторная батарея для тракторов с системой запуска дизеля: электростартером 3СТ-216А (2 шт.), пусковым двигателем 6СТ-50ЭМ (1 шт.). Напряжение батарей: 3СТ-215А, В 6, 6СТ-50ЭМ 12. Ёмкость: 3СТ-215А, А.ч 215, 6СТ-50ЭМ 50. Другие схемы смотрите тут.

Схема электрическая трактора МТЗ 80

Обозначение элементов на схеме:

1 — передняя фара 2 — передний указатель поворота 3 — датчик указателя температуры воды 4 — соединительные панели 5 — штепсельные разъемы щитка приборов 6 — звуковой сигнал 7 — реле-регулятор 8 — генератор МТЗ 80 9 — выключатель блока отопления-охлаждения воздуха 10 — электродвигатель блока отопления-охлаждения воздуха 11 — выключатель плафона 12 — плафон 13 — выключатель стеклоочистителя 14 — электродвигатель со стеклоочистителем 15 — тахоспидометр трактора МТЗ 80 16 — контрольные лампы включения «массы», дальнего света и указателей поворота 17 — добавочное сопротивление 18 — контрольный элемент электрофакельного подогревателя 19 — переключатель света передних фар 20 — лампы освещения приборов 21 — выключатель электрофакельного подогревателя и стартера 22 — стеклоомыватель 23 — центральный переключатель света 24 — включатель «стоп» 25 — задняя фара МТЗ 80 26 — задний фонарь 27 — соединительные панели 28 — выключатель задних фар 29 — штепсельные разъемы щитка приборов 30 — штепсельная розетка 31 — фонарь освещения номерного знака 32 — выключатель стеклоомывателя 33 — реле указателей поворота 34 — переключатель указателей поворота 35 — контрольные лампы включения «массы», дальнего света и указателей поворота 36 — кнопка звукового сигнала 37 — выключатель «массы» 38 — аккумуляторные батареи 39 — розетка переносной лампы 40 — указатель температуры воды 41 — амперметр МТЗ 80 42 — блоки плавких предохранителей 43 — выключатель блокировки запуска двигателя 44 — стартер МТЗ 80 45 — реле стартера 46 — реле блокировки 47 — электрофакельный подогреватель 48 — электродвигатель пускового подогревателя 49 — электромагнитный клапан пускового подогревателя 50 — свеча накаливания пускового подогревателя 51 — выключатель пускового подогревателя 52 — контрольная спираль накаливания пускового подогревателя 53 — переключатель пускового подогревателя 54 — указатель уровня топлива 55 — приемник указателя уровня топлива

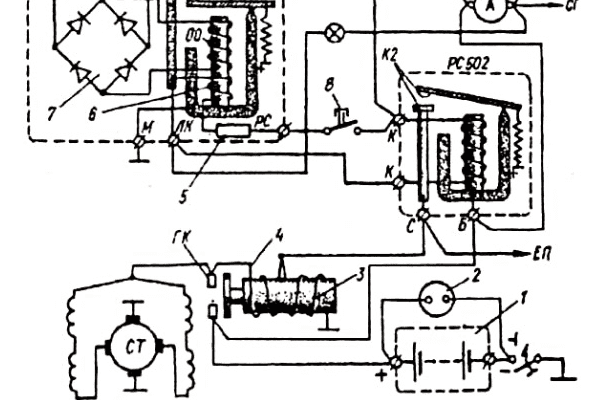

Стартер в электросхеме трактора

Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Стартер состоит из следующих элементов:

Мощность двигателя составляет 4,8 л.с. Электросхема МТЗ-82 обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Все катушки имеют 4 полюса.

Чтобы включить стартер, разработчики установили специальный выключатель. Он расположен на пульте управления в кабине оператора. Запуск двигателя происходит благодаря тому, что идет питание от аккумулятора. Крутящий момент от вала постепенно передается на коленчатый вал, что связано с работой шестерни привода с маховиком.

Как подключить на МТЗ-80

Трактор «Беларус» МТЗ-80 по умолчанию оснащен бензиновым стартером ПД-10У, называемым в простонародье «пускач». У него есть весомый минус – постоянная потребность в топливе. Чтобы подключить вместо пускача электрический стартер, необходимо преобрести сам стартер, задний переходной лист и маховик (или венец маховика).

Перед началом работы над заменой, изучите электросхемы и чертежи. Представленная схема показывает, что для подключения достаточно провод от реле подсоединить к «плюсу» стартера, а отрицательную клемму — к корпусу трактора.

Замок зажигания МТЗ-82 схема подключения проводов

Блок замка зажигания устанавливается на приборной панели и служит для запуска стартера пускового движка трактора. Запускает или прерывает работу токопроводящей цепи. Основных частей замка зажигания 2:

Подключение проводов необходимо проводить согласно цветной схеме.

Система отопления трактора МТЗ 82 (80) со старой, малой кабиной

Устанавливаемая с 1975 года малая кабина оснащена системой обеспечения микроклимата с функциями очистки поступающего воздуха, его нагрева в холодный период года и охлаждения в летний. Блок системы размещён отдельным блоком по левую сторону места водителя.

Устройство и принцип работы

Всасывание воздуха осуществляется с помощью оборудованного в корпусе отопителя центробежного вентилятора, получающего привод от штатного электродвигателя устройства. Перед поступлением в блок отопления воздух проходит очистку через фильтрующий элемент грубой очистки и фильтр тонкой очистки с масляным улавливателем пыли.

Обогрев осуществляется отбором тепла от теплоносителя (воды или антифриза) системы охлаждения двигателя трактора. При воздействии помпы дизеля и естественной конвекции нагретая жидкость поступает в теплообменник отопителя от задней стенки головки цилиндров дизеля через установленный запорный кран или от второго выходного окна в головке пускового двигателя ( в случае использования ПД 10 в системе пуска). Проходящий воздух через ячейки радиатора-теплообменника печки нагревается и поступает по воздуховодам в салон кабины. Интенсивность потока нагретого воздуха регулируется положением рециркуляционного люка во внутреннем воздухозаборнике и изменением положения двух заслонок в корпусе отопителя. После прохода через радиатор печки жидкость уходит по трубопроводу к помпе дизеля через встроенный патрубок корпусе узла.

Охлаждение воздуха осуществляется за счёт испарения воды, в потоке всасываемого вентилятором воздуха при перекрытом запорном кране системы охлаждения дизеля. Вода поступает из штатного водяного бака устройства, проходя через фильтр по резиновым трубкам к распылителям. Распыление осуществляется за счёт созданного разрежения воздуха, поступающего под давлением к водяной трубке от ресивера пневмосистемы трактора через дроссель, трубопровод и запорный кран. Увлажнённый и охлаждённый воздух далее всасывается вентилятором и через воздуховоды подаётся в салон кабины. Уровень охлаждения также регулируется рециркуляционным люком и заслонками.

В практике отопительный блок старой кабины показал себя хлопотным в обслуживании и капризным в эксплуатации, особенно, что касается охлаждения воздуха. На сегодня в практике данная конструкция системы редко встречается в пользовании на тракторах. По сути, такое устройство перешло в разряд раритетных, в связи с тем что, давно не выпускается и за долгий срок эксплуатации практически не сохранилась в полном рабочем состоянии с выполнением всех своих функций.

Автоэлектрик

1 — передняя фара 2 — передний указатель поворота 3 — датчик указателя температуры воды 4 — соединительные панели 5 — штепсельные разъемы щитка приборов 6 — звуковой сигнал 7 — реле-регулятор 8 — генератор 9 — выключатель блока отопления-охлаждения воздуха 10 — электродвигатель блока отопления-охлаждения воздуха 11 — выключатель плафона 12 — плафон 13 — выключатель стеклоочистителя 14 — электродвигатель со стеклоочистителем 15 — тахоспидометр 16 — контрольные лампы включения «массы», дальнего света и указателей поворота 17 — добавочное сопротивление 18 — контрольный элемент электрофакельного подогревателя 19 — переключатель света передних фар 20 — лампы освещения приборов 21 — выключатель электрофакельного подогревателя и стартера 22 — стеклоомыватель 23 — центральный переключатель света 24 — включатель «стоп» 25 — задняя фара 26 — задний фонарь 27 — соединительные панели 28 — выключатель задних фар 29 — штепсельные разъемы щитка приборов 30 — штепсельная розетка 31 — фонарь освещения номерного знака 32 — выключатель стеклоомывателя 33 — реле указателей поворота 34 — переключатель указателей поворота 35 — контрольные лампы включения «массы», дальнего света и указателей поворота 36 — кнопка звукового сигнала 37 — выключатель «массы» 38 — аккумуляторные батареи 39 — розетка переносной лампы 40 — указатель температуры воды 41 — амперметр 42 — блоки плавких предохранителей 43 — выключатель блокировки запуска двигателя 44 — стартер 45 — реле стартера 46 — реле блокировки 47 — электрофакельный подогреватель 48 — электродвигатель пускового подогревателя 49 — электромагнитный клапан пускового подогревателя 50 — свеча накаливания пускового подогревателя 51 — выключатель пускового подогревателя 52 — контрольная спираль накаливания пускового подогревателя 53 — переключатель пускового подогревателя 54 — указатель уровня топлива 55 — приемник указателя уровня топлива

Обслуживание электросхемы

Техническое обслуживание схемы трактора можно проводить своими руками или же с помощью электрика. Главное, чтобы это происходило регулярно, проверялись все клеммы и крепления. При необходимости надо провести очистку нужных деталей от грязи и пыли.

Стартер требует чистки каждые 3000 часов использования. Для этого нужно выполнить следующие действия:

Потом стартер надо снова собрать и проверить изоляцию на проводах, соединения на штепселях, целостность проводов.

Электрооборудование МТЗ-80 с маленькой кабиной

На белорусском тракторе МТЗ-80 с задним приводом и малой кабиной установлено электрооборудование постоянного тока. Все приборы соединены «плюсами» друг к другу по схеме одним проводом, минусовые клеммы «цепляются» к массе трактора. На картинке вы видите электросхему цветную старого образца 1974 года.

Рассмотрим ее основные элементы:

Электросхема МТЗ-82 с большой кабиной, представленная на фото, помогает пользователю понять расположение электрооборудования и кабелей, которые их соединяют. Отдельные цветные выноски расшифровывают назначение конкретного провода по цвету защитной изоляции.

Тракторы МТЗ-82 с большой кабиной нового поколения, которые стали выпускаться с 2010 года, имеют некоторые дополнения в электросхеме: цепь для подключения радио с возможностью включения при неработающем двигателе, а также кондиционер с компрессором.

Подскажите распиновку на Замок СТ 5А, или ВК 856 Б. Нужно установить на Т 25.

Подскажите распиновку? Замок СТ 5А, или ВК 856 Б, на Т 25 установить надо, разрыл интернет, путнего нет ничего.

КОММЕНТАРИЕВ (13)

Электрическое оборудование трактора состоит из источников и потребителей электрической энергии, которые предназначены для пуска дизеля, освещения, звуковой и световой сигнализации при выполнении транспортных и других работ, питания контрольно-измерительных приборов, вентиляции и отопления кабины, очистки стекол кабины и других целей, где требуется использование электроэнергии.На тракторе применено электрооборудование постоянного тока с номинальным напряжением 12 В. Электрическая система выполнена по однопроводной схеме соединения потребителей с источниками электрической энергии, при которой металлические детали трактора используются как один из проводов тока. Эти детали называют массой трактора, с которой соединяют минусовые клеммы источников электрической энергии.

Источники электрической энергии-генератор и аккумуляторная батарея, включенные параллельно друг другу. Напряжение в заданных пределах регулируется реле-регулятором.

Аккумуляторная батарея служит источником электроэнергии всех систем и приборов электрооборудования при неработающем дизеле, и прежде всего системы пуска дизеля, создающей наибольшую нагрузку на аккумуляторную батарею.

В этот период работы аккумуляторная батарея разряжается. При работающем дизеле, когда напряжение генераторов будет больше э.д.с. аккумуляторной батареи, питание всех потребителей осуществляет генератор, в том числе зарядку аккумуляторной батареи.

На рисунках 77 и 78 показаны принципиальные схемы электрического оборудования тракторов МТЗ-80, МТЗ-82 и МТЗ-80 Л, МТЗ-82Л.

Рис. 77. Схема электрооборудования тракторов МТЗ-80 и МТЗ-82:

1 и 56 — передние фары; 2 и 57 — передний указатель поворота; 3, 27, 28, 38 и 58 — соединительные панели, 4 — реле-регулятор; 5 — генератор; 6 и 32 — штепсельный разъем; 7 — выключатель электродвигателя вентилятора блока отопления — охлаждения кабины; 8 — электродвигатель вентилятора блока отопления — охлаждения; 9, 15 и 17 — блок предохранителей; 10 — соединительная муфта; 11 — выключатель плафона; 12 — плафон; 13 — стеклоочиститель ветрового стекла; 14 — выключатель стеклоочистителя; 16 и 21 — лампа освещения приборов; 18 — контрольный элемент электрофакельного подогревателя; 19 — контрольная лампа выключателя «массы»; 20 — добавочное сопротивление; 22 — включатель электрофакельного подогревателя и стартера; 23 — контрольная лампа Дальнего света; 24 — стеклоомыватель; 25 и 42- задние фары; 26 и 41 — задние фонари; 29 — включатель стоп-сигнала; 30 — выключатель задних фар; 31 — центральный переключатель света; 33 — штепсельная розетка прицепа; 34 — фонарь освещения номерного знака; 35 — кнопочный выключатель стеклоомывателя; 36 — прерыватель указателей поворота; 37 — контрольная лампа указателей поворота; 39 — переносная лампа; 40 — розетка переносной лампы; 43 — выключатель «массы»; 44 — аккумуляторная батарея; 45 — переключатель указателей поворота; 46 — кнопочный выключатель лукового сигнала; 47 — переключатель света передних фар; 48 — амперметр; 49 — указатель температуры воды; 50- включатель блокировки запуска дизеля; 51 — стартер; 52 — реле стартера; 53 — реле блокировки; 54 — электрофакельный подогреватель; 55 — датчик указателя температуры воды; 59 — звуковой сигнал; 60 — указатель уровня топлива; 61 — датчик указателя уровня топлива.

Рис. 78. Схема электрооборудования тракторов МТЗ-80Л и МТЗ-82Л:

1 и 55 — передние фары; 2 и 56 -передний указатель поворота; 3 — реле-регулятор; 4. 28. 29. 36 и 54 — соединительные панели; 5 — генератор; 6 и 31 — штепсельный разъем; 7-выключатель электродвигателя вентилятора блока отопления — охлаждения кабины; 8 — электродвигатель вентилятора блока отопления — охлаждения: 9 — соединительная муфт а; 10 — выключатель плафона, 11 — плафон; 12, 15. 17-блок предохранителей; 13 — выключатель стеклоочистителя; 14 — стеклоочиститель ветрового стекла; 16 и 21 — лампа освещения приборов; 18 — контрольная лампа выключателя «массы», 19 — указатель температуры воды; 20 — включатель стартера; 22 — контрольная лампа дальнего света; 23 — стеклоомыватель; 24 — центральный переключатель света; 25 — включатель стоп-сигнала; 26 и 39 — задние фары; 27 и 38 — задний фонарь; 30 — выключатель задних фар; 32 — штепсельная розетка прицепа; 33 — фонарь освещения номерного знака; 34 — выключатель стеклоомывателя; 35 — контрольная лампа указателя поворота; 37 — переносная лампа; 40 — выключатель «массы»; 41 — розетка переносной лампы; 42- аккумуляторная батарея; 43 — включатель блокировки запуска пускового двигателя; 44 — переключатель указателей поворота; 45 — кнопочный выключатель звукового сигнала; 46 — прерыватель указателей поворота; 47 — кнопочный выключатель магнето; 48 — переключатель света передних фар; 49 — амперметр; 50 — стартер; 51 — магнето; 52 — свеча зажигания; 53 — датчик указателя температуры воды; 57 — звуковой сигнал; 58 — указатель уровня топлива; 59 — датчик указателя уровня топлива.

Схема и процесс подключения своими руками

Чтобы установить печку на МТЗ-82 своими руками, необходимо:

Возможно использовать самодельный агрегат, построенный на основе теплообменника от легковых автомобилей (например, от «Москвич»-412). Узел крепится к стенке кабины. Для подключения к контуру охлаждения применяются шланги с внутренним диаметром 18 мм. Конструкция врезается в магистрали, расположенные между помпой и пусковым двигателем ПД-10, с помощью тройников.

Преимуществом радиатора от машины являются мелкие соты и увеличенная площадь поверхности, обдуваемой потоком воздуха, что улучшает характеристики нагревательного прибора.

Электросхема трактора МТЗ-82

Электрическая схема имеет напряжение 12 В, отрицательные выходы источников тока и потребителей выведены на металлический каркас трактора. В качестве источников тока используются свинцово-кислотный аккумулятор и генератор переменного тока, установленный на дизеле. Для привода ротора применяется ременная передача от шкива на носке коленчатого вала.

Генератор оборудован выпрямительным блоком и работает совместно с регулирующим реле, поддерживающим стабильное напряжение в бортовой сети и отключающим обмотку генератора во время простоя трактора.

На технике, собранной до начала 1976 г., использовалась установка Г304-Д1 мощностью 400 Вт. Позднее стали применяться Г306 с аналогичными параметрами и Г309, отличающиеся повышенной до 1000 Вт отдачей и увеличенным ресурсом. Генераторы оснащаются обмоткой с самовозбуждением, что позволяет эксплуатировать технику со снятой батареей. Заводская документация рекомендует включать электрооборудование последовательно, что снижает пиковую нагрузку на генератор.

Что собой представляет

На схеме приведено взаимное положение электрических компонентов и соединительных кабелей. В отдельном поле имеется расшифровка цветов изоляции, используемой для защиты электропроводки. Отдельные выноски поясняют коммутацию узлов или реле, что упрощает ремонтные работы.

В конструкции трактора используется силовой выключатель, позволяющий временно отключить аккумуляторные батареи от кузова техники. Обесточивание применяется при длительном хранении техники или во время проведения регламентных работ, связанных с электрическими цепями.

Краткий перечень узлов, имеющихся на схеме электропроводки трактора МТЗ-82:

Схема подключения генератора МТЗ-80

Генератор на «Беларус» МТЗ-80 устанавливается трехфазный, в выпрямителе которого переменный ток преобразуется в постоянный. Он служит дополнительным источником электроэнергии, наряду с аккумуляторными батареями.

Представленная на картинке электрическая схема генератора цветная с описанием состоит из:

Преобразователи МТЗ 1221, 80, 82 – параметры ПН 15 А 12-24

Устройство весит не более 0,5 кг. Рассчитано на использование при 10 до 80 градусов. Данную температуру нагрева не рекомендуется превышать. Помните, что, если прибор не работает, скорее всего подключение преобразователя напряжения МТЗ 80 выполнено с ошибкой.

Проверьте схему соединения АКБ более тщательно.

Современные приборы ПН 15 А 12-24 обычно устанавливаются в схемах электрооборудования для максимально быстрой зарядки аккумуляторов. Как правило, мотор машины запускается стартером. Здесь имеется напряжение в 12 Вольт.

Максимальное потребление тока – также 12 Вольт. Если вы подключаете преобразователь напряжения МТЗ 80 модели ПН 15 А 12-24, помните, что прибор измеряет входящий ток при 13,5 В с силой 12 Ампер.

Выходная сила в 8 Ампер наблюдается при 24 В.

Преобразователь напряжения МТЗ ПН 14-28 В-8А – особенности

Прибор ПН 14-28 В-8А применяется для быстрого заряда аккумулятора 24 Вольт. Имеет прочный корпус, изготовлен из самых надежных материалов. Весит около 0,5 кг. Для удобства монтажа и доставки имеет компактный размер.

Коэффициент полезного действия – 88%. Если подключение преобразователя напряжения МТЗ 80 выполнено с ошибкой, или достигнуто превышение силы тока в 8 Ампер, прибор выключается автоматически.

Также устройство не работает при коротком замыкании или превышении выходного напряжения.

Как подключить преобразователь напряжения МТЗ 80?

Ниже мы опубликуем фото схемы подключения ПН 14 (141).3759-РК.

Однако не забывайте, что перед подключением устройства нужно ознакомится с рекомендациями производителя, а также изучить технические характеристики современного прибора.

Схема зарядки МТЗ-80

Данная схема цветная с описанием показывает, из каких элементов состоит система зарядки трактора МТЗ-80.

Генератор и АКБ подключаются «плюсовым» проводом, а «минус» выводится на металлический корпус.

Как подключить замок зажигания на мтз 82. 1 2013 года, если можно выложите фото ?

КОММЕНТАРИЕВ (1)

При низких температурных режимах в работе отопителя используется горячая вода. Сам прибор располагается в салоне справа – он монтируется прямо к полу.

В устройстве печка стоит выделить несколько основных узлов. Это радиатор печки мтз (с наличием нижних и верхних патрубков для крепления шлангов) и электродвигатель с вентилятором. В процессе рабочего взаимодействия этих узлов нагретый воздух направляется на окно тракторной кабины.

Для функционирования печки МТЗ необходима вода, которая поступает к радиатору по шлангам. После охлаждения жидкость отводится к двигателю. В отдельных моделях сельхозтехники (например, трактор «Беларус») подвод жидкости осуществляется от термостата.

Для отопителя кабины сельхозтехники предусмотрен отдельный запуск своего электродвижка. Таким образом, агрегат начинает работать при воздействии на переключатель. Рычаг ставится либо в правую / левую позицию (включенный электродвигатель), либо в среднюю (выключенный электродвигатель).

Требуемые технические характеристики

Установленный на машине отопитель должен поддерживать положительную температуру внутри кабины. Вентилятор оборудуется тумблером, который позволяет выбирать рабочие скорости или отключать питание.

В конструкции прибора предусматривается вентиль с ручным приводом — для отключения теплообменника от контура охлаждения. В этом случае крыльчатка будет подавать в кабину свежий воздух с улицы (режим вентиляции, используется в летнее время).

Краткие характеристики штатного прибора 80-8101720 приведены в таблице.

Устройство и принцип работы, ремонт и обслуживание

Минский тракторный завод выпускает сельхозтехнику, которая известна далеко за пределами Беларуси. Например, подшипники вообще не ремонтируют. Розетка ПС А находится на задней стене операторской кабины и имеет7 контактов.

Провода имеют различную расцветку для удобства нахождения их в пучке. Изделия электрооборудования выпускаются в климатических исполнениях У для умеренного климата , ХЛ для холодного климата , Т для тропического климата , О общеклиматическое исполнение.

Трансмиссия и ходовая часть

Коробка перемены передач МТЗ 892 синхронизирована. Мультипликатор, установленный в коробке передач, придаёт дополнительное ускорение при передвижении. Вариативность выбора скорости: 18 фронтальных передач холостого и рабочего хода, 4 — при движении задним ходом.

Соотношение скоростей с включённым редуктором ускорения (удвоение количества скоростей):

Схема коробки передач МТЗ 892 с повышающим редуктором

С отключённым мультипликатором:

При резкой смене нагрузки в сторону возрастания трактор не заглохнет благодаря возможности самоблокировки дифференциала портала переднего ведущего моста. Пробуксовка задних колёс инициирует самовключение дифференциала в автоматическом режиме. Синхронизация нагрузки на задние колёса повышает устойчивость и проходимость трактора.

Передний не ведущий мост тракторов семейства МТЗ

Трансмиссия трактора МТЗ 892:

Техническое обслуживание и ремонт

Обслуживание электрических компонентов трактора МТЗ-82 заключается в проведении регламентных работ и проверке состояния кабелей, приборов и ламп накаливания. Батареи протираются от пыли и следов электролита, проверяется уровень жидкости в банках, и выполняется подзарядка. В генераторе проверяются обмотки возбуждения, а также выпрямительный блок и обмотки на статоре.

Используемый на тракторе регулятор напряжения оснащается сезонным переключателем. Производитель рекомендует проверять и корректировать значение напряжения на выходе регулятора. Узел настраивается на технике или на специальном стенде.

Электрический стартер обслуживается через 3000 часов работы дизельного двигателя. Электромотор снимается для разборки с последующей очисткой коллектора и проверкой состояния щеток. Одновременно контролируется состояние электромагнитного реле и шестерни, контактирующей с зубчатым венцом маховика дизеля.

В процессе эксплуатации не допускается загрязнение высоковольтного провода, идущего от магнето к свече зажигания. Магнето обслуживается через 960 часов работы двигателя, в ходе проверки узла выполняется очистка компонентов от загрязнений и настраиваются зазоры между контактами прерывателя. Одновременно выкручивается свеча зажигания, в которой проверяются зазоры между контактами.

В тракторах «Беларус-82», выпущенных после 2010 г., имеется дополнительная цепь для подключения радиоприемника и громкоговорителей. В конструкции замка зажигания введена дополнительная позиция, позволяющая включить приемник при заглушенном двигателе. На части машин устанавливается кондиционер с компрессором, снабженным электромагнитной муфтой включения. На тракторах встречается электрофакельный подогреватель двигателя, оборудованный электромагнитными клапанами и спиралью накаливания.

Стартер МТЗ-82

Для запуска силового агрегата используется электрический двигатель, оснащенный втягивающим реле. Электромагнитный узел позволяет вводить в зацепление с зубчатым венцом маховика шестерню, установленную на роторе стартера. После начала работы двигателя оператор трактора отпускает ключ в замке, реле автоматически размыкает коленчатый вал и ротор электрического мотора. Большой стартер имеет мощность 4,8 л. с., на части машин используются агрегаты с планетарным редуктором, обеспечивающие уверенный пуск дизеля при низкой температуре воздуха.

Малый стартер используется при установке 1-цилиндрового пускового двигателя ПД-10 с принудительным искровым зажиганием. На технике встречаются электродвигатели моделей СТ-352Д и СТ-365, отличающиеся мощностью (440 и 550 Вт соответственно).

Магнето М124-Б1

Для формирования искры, необходимой для работы пускового мотора, используется магнето с фиксированным углом опережения зажигания. В конструкции узла используется ротор, который установлен на подшипниках. При вращении в сердечнике трансформатора и магнитопроводе формируется низкое напряжение, наводящее магнитный поток. При достижении максимального тока происходит размыкание обмотки, что приводит к генерированию тока высокого напряжения в цепи зажигания.

Для включения магнето используется отдельная кнопка, выведенная в кабину трактора. Подача тока к свече происходит только при нажатой клавише, при отпускании кнопки пусковой двигатель глохнет. На корпусе магнето предусмотрена резервная кнопка включения. При отключении происходит замыкание первичной обмотки встроенного трансформатора на массу.

Разъемы соединений трактора

Для подключения компонентов электрической цепи используются пластиковые штекеры с зажимами. Часть электропроводки подсоединяется при помощи винтовых зажимов. В конструкции машины предусмотрена штепсельная розетка с крышкой, позволяющая подключить и синхронизировать работу светотехники на прицепах или сельскохозяйственных установках.

Электропроводка трактора МТЗ 82 и ее цветная схема

Электропроводка трактора МТЗ 82 выполнена по однопроводной электрической схеме, в которой в качестве «массы», т. е. второго провода, выступают металлические детали трактора. Данная схема проводки обеспечивает гораздо меньшее количество проводов и в целом упрощает электрическую систему, однако на ряду с этим требует внимательного отношения к изоляции проводов, а также надежности их крепления. Повреждение изоляции проводов может привести к коротким замыканиям, вызывающих неисправности плавких предохранителей, сгоранию изоляции, а также к возгоранию трактора.

Электрическая схема трактора использует провода низкого напряжения марки ПГВА с изоляцией из полихлорвинила различной расцветки. Провода скомплектованы в жгуты, монтирующихся и соединяющихся при помощи специальных монтажно-установочных устройств ( соединительные панели, штепсельные разъемы и т. д.).

Техническое обслуживание проводки подразумевает тщательный контроль за состоянием изоляции, соединений контактов и своевременное устранение повреждений. Уделяйте особое внимание чистое и креплению проводов.

Цветная схема электропроводки трактора МТЗ 82

Что представляет собой электросхема МТЗ

Рассмотрим, из чего состоит схема электрооборудования минского трактора. Одним из преимуществ минской техники является использование качественной электропроводки, основанной на том, что металлические детали призваны выполнять роль массы. К преимуществам такой электрической проводки МТЗ-1221, 80 или 82 стоит отнести:

Но нужно учитывать, что проводка требует постоянного ухода и контроля.

Это поможет контролировать исправность проводов, их изоляцию, надежность креплений. Если повреждения в электросхеме трактора МТЗ-80 или 1221 не будут вовремя обнаружены, то может произойти возгорание, повреждение изоляции, выход из работы электрических цепей и т. д.

Рассмотрим электрооборудование тракторов «Беларус» и описание его работы.

Электрическая схема МТЗ-1221, 80 или 82 обладает следующими характеристиками:

Таким образом, проводка МТЗ-80, 82 и 1221 является функциональной и предназначена для того, чтобы выдерживать нагрузки во время работы трактора.
