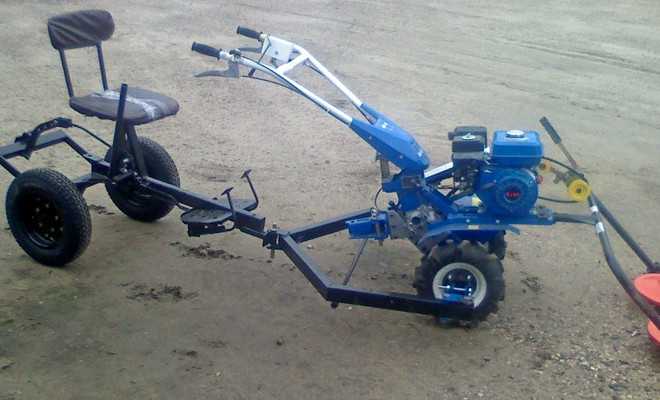

Адаптер на мотоблок своими руками с рулевым управлением и размерами

Чтобы сэкономить и получить многофункциональную технику на приусадебном участке, стоит узнать, как сделать адаптер к мотоблоку Нева. Такой вариант подходит для тех, кто не обладает техническими способностями. Но при наличии определенных навыков полноприводный адаптер для мотоблока Нева собирается самостоятельно по составленным заранее чертежам.

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Адаптер для моторных блоков

Чаще всего в адаптере существует две сцепки — к одной крепится навесное дополнительное оборудование, а вторая дает возможность присоединить его к мотоблоку. Например, можно подсоединить к адаптеру такие дополнительные элементы:

Колесная пара и ось в адaптере — это довольно прочные конструкции, позволяющие эксплуатировать мотоблок даже на самых трудных участках земли, а также для перевозки довольно увесистых грузов

Важно при этом понимать, что транспортировка грузов по дорогам общего пользования на таком агрегате запрещается, по этой причине они и используются только в сельской местности. Впрочем, несмотря на определенную конструктивное подобие между собой всех адаптеров, они наделены и некоторыми существенными различиями

Например, в продаже наличествуют задние адаптеры на рулевом управлении, полноприводные адаптеры и передние агрегаты.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья

Вот, собственно, и все.

Устройство мотоблока

По своей конструкции адаптер 4×4, который предназначен для мотоблока Нева, представляет собой довольно нехитрое устройство. Оно включает в себя нескольких основополагающих частей:

Иначе говоря, адаптер представляет собой обыкновенную тележку с сиденьем, которая подсоединяется к мотоблоку.

Мотоблоки бывают разных марок и конструкций. Российскому пользователю известны, к примеру: Кайман, Прораб, Викинг, Кроссер, Техас, Патриот и другие. После сцепки мотоблока и адаптера, полученное устройство по функциональности можно сравнить с мини-трактором, впрочем, такое сравнение несколько условно, так как мощность будет оставаться такой же, ведь двигатель все равно остается один, и он от мотоблока.

https://youtube.com/watch?v=lkdg6QVJ8qc%3Ffeature%3Doembed

Изготовление устройства с подвижным сочленением

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

https://youtube.com/watch?v=Xm_14n78Cvk%3Ffeature%3Doembed

Далее, переходят непосредственно к изготовлению отдельных узлов.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

https://youtube.com/watch?v=8CuSAWQqPXc%3Ffeature%3Doembed

Подготовительный этап изготовления адаптера

Адаптер имеет простую конструкцию, но процедуру его изготовления нельзя назвать простой

Первоначально нужно брать во внимание чертежи и размеры, которые помогут создать приспособление без недочётов

Нужно обзавестись следующими материалами и инструментарием:

Ключевые элементы конструкции изготавливаются следующим образом:

Когда подготовлен весь инструментарий, изготовлены основные детали, можно собирать адаптер.

Обустройство многофункциональной модели

Для изготовления многофункционального устройства необходимо подготовить:

Такой адаптер является многофункциональной моделью. Его можно использовать для проведения основных сельскохозяйственных работ и перевозки грузов по неровной местности на недалекие расстояния. Оборудовать конструкцию можно такими сельскохозяйственными орудиями, как плуг, борона, окучиватель, выкапыватель картофеля. В зимние месяцы к адаптеру можно присоединять скребок для уборки снега.

Основными элементами оборудования выступают: рама и сцепные устройства, а также колесная пара и сидения

Процесс производства адаптера в домашних условиях проходит в несколько этапов.

Для обеспечения равновесия конструкции и предупреждения дополнительных перегрузок на этапе проектирования нужно составить кинематическую схему. Ее можно изготовить самостоятельно или использовать готовый вариант.

Эта схема разработана для изготовления адаптера, предназначенного для работы на мотоблоке «Нева»

Изготавливая и собирая раму важно предусмотреть обустройство вилки со втулкой. Она необходима для обеспечения свободного поворота прицепа

Раму конструкции изготавливают из металлических труб и уголков

Кузов конструкции изготавливают из стального листа. Высоту его бортов делают не меньше, чем 30 см.

При изготовлении стоек для колес адаптера можно воспользоваться приведенной схемой

Самый простой вариант изготовления сцепного узла конструкции – штырь длиной 15 см, который втыкают в отверстие дышла П-образного мотоблочного «фаркопа». Недостатком такого варианта является быстрая изнашиваемость: под действием свободно вращающегося прицепа быстро разбиваются отверстия для сцепки. Для уменьшения износа П-образную цепку желательно удлинить.

На хребтовой раме балки адаптера, отступив на 80 см от переднего края, закрепляют сидение. Его фиксируют при помощи болтов. Адаптер готов. Остается только проверить работоспособность многофункционального устройства.

Рекомендации по эксплуатации

Как показывает практика, «Нива» поступает на реализацию в уже собранном виде, но после приобретенияперед установкой навесного оборудования требуется выполнить правильную регулировку основных узлов. Грамотная подготовка оборудования позволяет выполнять полноценную работу с максимальным использованием характеристик.

Для полноценной работы двигателя обязательно осуществляется настройка клапанной системы. С этой целью выполняется разборка карбюратора, а также откручивание всех винтовых соединений на верхнем и нижнем корпусе с последующей чисткой элементов. На следующем этапе выполняется настройка клапанов при помощи регулировочных винтов.

Чтобы оборудование служит максимально долго и сохраняло свою работоспособность, следует придерживаться следующих рекомендаций по эксплуатации:

в процессе установки культивирующих навесов нужно контролировать направление ножей по ходу движения оборудования;
если в процессе проведения сельскохозяйственных работ колеса буксуют, то рекомендуется установка дополнительных грузов;
очень важно контролировать качество и чистоту используемого в мотоблоке топлива;
при запуске в работу холодного устройства необходимо закрывать воздушную подачу посредством специальной задвижки;
после запуска РУД устанавливается на позицию ХХ, а двигатель прогревается примерно три минуты;
категорически запрещается выставлять обороты на максимальные показатели на этапе прогрева мотора;
особенно важно предотвращать в процессе работы попадание масла на поверхность воздушного фильтрующего элемента.

Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Разновидности адаптеров для мотоблока

Адаптер к мотоблоку бывает нескольких типов. Конструкцию различают по методу сцепки:

Устройства подразделяются также по наличию ведущих колес на:

Прицепы подразделяют на:

Кроме огородных работ универсальные пригодятся для перевозки урожая.

Прицепы делят по величине дышла:

К мотоблокам небольшой мощности прикрепляют конструкции с коротким дышлом. К мощным культиваторам присоединяют прицепы с длинным дышлом.

Существуют 2 разновидности прицепов: на 1 ось или на 2 оси. Эти сцепки созданы заводом изготовителем. На заводе рассчитали такую конструкцию и монтировали на нее фаркоп. Под сидением была установлена рессора, предназначенная для плавного хода машины по каменистой поверхности.

На АПМ изготовлены специальные подножки, тормоз, который нажимается стопой для остановки культиватора. На адаптер монтировали пневматические шины, которые обеспечивают плавный ход на большой скорости.

Купить прибор в спецмагазине можно в разобранном виде в упаковке. Собирать его несложно. Для этого существует инструкция. Для сборки устройства не нужны дополнительные знания и навыки. После надо проверить, как работает конструкция.

Если все узлы работают хорошо, можно приступать к эксплуатации устройства. При покупке конструкции нужно выбрать также мягкую подкладку для сиденья. Тогда работа водителя станет более удобной. Большой популярностью у фермеров пользуются адаптер ХорсАМ ИС 1 к мотоблоку Магнум, адаптеры к культиваторам ПНО-1, АМ-3 К, БУМ-3, КТЗ-03.

С рулевым управлением

Качественный адаптер с рулем для мотоблока делает проще управление культиватором. Такой мотоблок по своим функциям сравним с мини-трактором, только является более экономичным в потреблении топлива. У стандартного агрегата АПМ от завода-изготовителя «Красный Октябрь» нет руля.

Управление осуществляется при помощи руля культиватора. Но другие изготовители выпускают агрегаты с рулевым управлением. Тележка предназначается для более удобной работы на культиваторе, поэтому наличие руля сделает управление более простым.

При подвижной сцепке прицепа с мотокультиватором угол вертикальной оси между тележкой и культиватором меняется. Сделать такой аппарат легче, но при повороте надо будет прилагать больше сил. Этот тип прицепа уступает в геометрических характеристиках: радиус поворота становится больше.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

Как изготовить адаптер для мотоблока «Нева»?

Обычное оснащение представлено как стальная рама. До того, как приступить к его созданию, готовят чертеж приспособления для мотоблока. Устройство выполняется из профильной трубы размером 1,7 метра. К одной части материала под прямым углом варится труба (размером 50 сантиметров). Последний компонент является фиксатором стоек под колеса навесного оснащения. Высота стоек равняется 30 сантиметрам. Для кустарного адаптера к мототехнике применяются колеса от строительно-садовой телеги. Их устанавливают на втулки с подшипниковым узлом.

К базисной трубе и втулкам варят подкосы, длина которых напрямую зависима от градуса их уклона относительно конструкции. Габариты рамы адаптера – 0,4×0,4 метра. Чтобы приспособить оснащение к раме, варится швеллер (размером – 0,4 метра). Боковые трубы связываются болтами. К раме варится рукоятка с 3-я коленами (размерами – 20, 30 и 50 сантиметров). Чтобы умножить прикладываемые усилия, изделие оснащается такой же ручкой (длиной – 75 сантиметров).

Сцепное устройство можно найти в магазине

Если данный механизм выполняется самостоятельно, в таком случае пристальное внимание уделяется прочности. Сиденье монтируется на металлическую основу, приваренную к основной трубе

Сделанное оснащение готово к использованию.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

https://youtube.com/watch?v=HvjWNz8A2YI%3Ffeature%3Doembed

https://youtube.com/watch?v=hoe1j2nznIw%3Ffeature%3Doembed

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Создание багажника для адаптера

Багажник потребуется вам для сбора и перевозки урожая. За счет того, что после монтажа багажника переноситься центр тяжести мотоблока, этот элемент также станет незаменим при езде по холмистой местности. Изготовление багажника выполняется в такой последовательности:

Высоту опор вы можете подобрать, исходя из положения багажника. При этом помните, что он не должен лежать на мотоблоке, а висеть над ним. Монтируется багажник посредством опор над теми элементами мотоблока, которые не требуют свободного доступа к себе. Ни в коем случае не крепите деталь над щитками приборов, а также топливным и масляным бачком.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

За областью использования:

В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему

В зависимости от кузова:

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

https://youtube.com/watch?v=uz3Xe7H1wn0%3Ffeature%3Doembed

В конструкцию входят следующие элементы:

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

https://youtube.com/watch?v=35piLUCNHvc%3Ffeature%3Doembed

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Особенности конструкции адаптера

Данное навесное оборудование включает в себя:

То есть адаптер производит впечатление тележки, которая крепится к основной технике. Вследствие этого она делается похожей на минитрактор.

Теперь поговорим о каждой составляющей подробно.

Чтобы выполнить передний адаптер для мотоблока с рулевым управлением своими руками, в обязательном порядке требуется рама. К ней крепится кузов или сиденье для шофера. Монтируется рама на шасси.
Для комфорта эксплуатации к раме прикрепляется сиденье для водителя. Так задумано для того, чтобы было приятно и легко управлять техникой в процессе огородных работ.
Колеса и колесная ось упростят оператору огородные работы при помощи этого маленького трактора.
Выделяют два типа колес для домашнего трактора — резиновые и металлические. Металлические колеса могут использоваться для надежной работы на полях. Резиновые колеса оснащены глубоким протекторным рисунком. Так они могут позволить оператору передвигать агрегат по грунтовым дорогам и, при необходимости, по бездорожью. Во всяком случае, колеса на адаптер поставляются при покупке в комплекте к самой технике

Но если пользователь пожелает их поменять — нужно обратить внимание на их тип и размер.
Устройство для сцепки (крепления) с мотоблоком. Крепление для агрегата МТЗ изготавливается из стали или чугуна, с применением сварочных работ

Сцепка представляет собой один из существенных составляющих узлов. Она осуществляет надежное соединение к части с мотором прицепного оборудования. Наиболее употребляемым считается П-образный узел крепления, ведь благодаря этому приспособлению транспортное средство оказывается более устойчивым.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Руль на мотоблок своими руками

Адаптер для мотоблока с рулевым управлением облегчает маневрирование, делает конструкцию более устойчивой. Сделать руль для мотоблока своими руками достаточно легко при наличии базовых навыков сварки.

Создать конструкцию можно из рулевого механизма от автомобиля, лучше использовать рулевую колонку с сошкой от грузовых машин, тракторов. Сошку можно использовать в качестве сцепки заднего адаптера с культиватором. Рулевая сошка незаменима, если конструкция прицепа не предполагает рулевых рычагов. При изготовлении адаптера с рулем для мотоблока можно сделать шаровую опору, позволяющую колесу свободно поворачиваться в горизонтальной плоскости.

Если оборудование используется для вспахивания земли или других сложных работ, то рулевое управление и механизм соединения прицепа и мотоблока лучше сделать независимыми, так как возникнет большая нагрузка на узел сцепки.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Для чего используют мотоблоки Нева с самодельным адаптером

Мотоблоком Нева с самодельным адаптером удобно управлять на вспаханной или целиной земле. Для увеличения функциональности культиватора рекомендуется приделать к агрегату отвал, способный убирать снег. Достаточно спереди поставить сцепной узел, проверив качество сцепки. Она должна очень высокой, чтобы в нужный момент мотоблок не сломался.

Самодельный мини-трактор позволит выполнять широкий спектр сельскохозяйственных работ, применять мотокультиваторы в саду и на огороде: пахать, обрабатывать участок, окучивать овощи, собирать снег, вывозить мусор.

Самый простой вариант адаптера для мотоблока является полноприводным.

Более сложная конструкция предусматривает установку рулевого управления, что позволит использовать самодельную конструкцию на сложных грунтах, обеспечивая стойкость агрегата и прицепа. При рулевом управлении надо тщательно проверять сцепление адаптера и культиватора, иначе механизм, собранный самостоятельно, будет бросать из стороны в сторону. Руль можно взять от старых машин или от трактора. Все швы после проведения сварочных работ надо зачищать и проверять на прочность.

Какой адаптер для мотоблока Нева вы используете при работе?

Задний адаптер является самым распространенным видом прицепов для мотоблока. Его можно использовать в качестве тележки (грузоподъемность около 100 кг), для агрегатирования с навесным оборудованием для вспахивания, косьбы, уборки снега и т.д.

Прицеп с рулевым управлением позволяет делать маневры на различной местности, облегчая работу оператора. Управлять конструкцией, используя руль самого культиватора, может быть неудобно и опасно. При работе на поле с неравномерным рельефом или на огороде, лучше использовать прицеп с рулем для мотоблока, так как им легче управлять.

Для того, чтобы сделать задний адаптер своими руками, подойдут легкодоступные материалы. Основа конструкции прицепа – рама, она может быть изготовлена из металлопрофиля или металлической трубы. Узел сцепки может быть подвижным или жестким. Во втором случае потребуется изменение самого культиватора, поэтому создание подвижной сцепки является менее сложным.

Задний адаптер используется для проведения работ, которые требуют постоянного наблюдения (окучивание грядок), поэтому конструкция обязательно включает в себя сидение для удобства оператора. Также облегчает работу наличие рулевого управления, которое делается из рулевых механизмов любых транспортных средств.

Как своими руками изготовить адаптер к мотоблоку Нева

Для того чтобы сделать полноприводный передний адаптер для мотоблока Нева МБ с рулем, нужна основа. Ею может быть прямоугольная труба, длина которой составляет 1,7 м. Далее к ней в качестве поперечной перекладины приваривается 50-сантиметровая труба. На нее потом необходимо приварить специальные стойки для колес адаптера на мотоблок Нева типа МБ-2 или другой модели мотокультиватора.

Высота от оси колеса до вершины стойки должна составлять 30 см. Для адаптера к мотоблоку Нева модели МБ или КТЗ отлично подойдут колеса от садовой тележки. Нужно на станке расточить внутренние втулки, чтобы на них надеть наружные подшипники.

Далее выполняются следующие этапы:

Если оборудование работает нормально, то можно провести покраску культиватора. Так собирается адаптер для мотоблока Нева своими руками.

Можно ли собрать адаптер к мотоблоку Нева

Для мотоблока Нева адаптер, работающий по схеме 4х4, продается в магазине сельскохозяйственной техники.

Рекомендуется приготовить все необходимые материалы и инструменты. Самодельный адаптер для мотоблока Нева помогает сэкономить деньги и потратить их на другие детали, необходимые для модернизации устройства.

Стоит рассмотреть, как выглядит передний адаптер к мотоблоку Нева.

Под адаптером для мотокультиватора Нева понимают прицеп с сиденьем, сделанный на основе двухколесной рамы. Функциональное назначение такого оборудования — сделать работу с мотоблоком простой, удобной и комфортной. Адаптер позволяет модернизировать культиватор в небольшой трактор, который подойдет для разного рода работ на даче, ферме, приусадебном участке.

Мотоблоки Нева с самодельным адаптером бывают 2 видов:

Адаптер КТЗ-03

Передний адаптер со съемным кузовом КТЗ-03, который подходит для мотоблоков Нева МБ-1 и МБ-2, позволяет обеспечить пользователю комфорт и удобство при работе. Он оборудован тормозами, рулевым управлением и поворотными колесами.

Технические характеристики согласно инструкции по применению:

Схема переднего адаптера КТЗ-03 к мотоблоку Нева показывает наличие следующих структурных элементов на механизме:

В качестве навесного оборудования можно использовать бороны, плуг, копалки, косилки. Для их фиксации достаточно обеспечить одну сцепку. Используемые устройства можно перевести в рабочее положение с помощью ручного привода. Также особенностью адаптера торгово-производственной компании «КТЗ» является его универсальность, он позволяет в сцепке использовать такие навесные устройства, как: щетки, снегоуборщик, косилка и другие. Это доступно за счет жесткого соединения КТЗ-03 с мотоблоком Нева и благодаря качающейся передней управляемой оси устройства.

Необходимы чертежи устройства.

Чертежи с размерами адаптера помогут вам изготовить аналогичное оборудование своими руками. Цена самодельного устройства будет в разы меньше оригинального, купить который производитель предлагает за 38 – 42 тыс. рублей.

Адаптер АПМ-16 передний с кузовом

Передний адаптер к мотоблоку Нева МБ-2 АПМ-16 вкупе с сельскохозяйственной машиной Нева может с легкостью заменить мини-трактор. Возможно использование мотоблока с адаптером в сцепке с телегой. На агрегате установлены дисковые тормоза и рулевой редуктор — это улучшает управляемость, и повышает безопасность при езде. Он может полностью разбираться, что позволяет легко транспортировать устройство.

Ранее были описаны этапы изготовления механизма, работающего на полном приводе и рулевом управлении. Чтобы сделать самостоятельно такой прибор, понадобятся следующие материалы:

Надо приготовить аппарат для сварки и токарный станок, набор инструментов, орудия для садово-огородных работ.

Перед тем как собирать конструкцию, необходимо изготовить кинематическую схему. Принцип ее работы заключается в следующем:

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

Какой вид адаптера для мотоблока Вы считаете более удобным?
