При помощи простого самодельного мини-измельчителя, который можно изготовить своими руками, можно быстро очистить от шелухи арахис, а также измельчить орехи и перемолоть зерна кукурузы.

Измельчитель из болгарки

Самодельный электрический измельчитель зерен кукурузы используется с целью перемалывания зерновых культур для получения корма для различной живности.

В сегодняшней статье расскажем, как сделать мини дробилку из углошлифовальной машины (болгарки).

Настольный измельчитель быстро превратит твердое зерно кукурузы в крупу. Причем степень помола крупы вы можете регулировать путем установки сита с ячейками требуемого размера.

Своим личным опытом изготовления самодельного измельчителя из болгарки поделился с нами автор YouTube канала FACIL LH.

Основные этапы работ

Первым делом необходимо изготовить режущий нож. Для этого будем использовать старый пильный диск для циркулярной пилы.

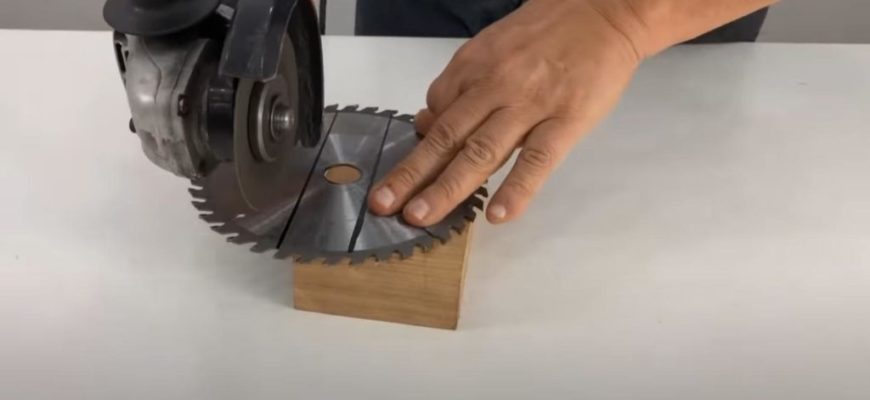

Размечаем диск и с помощью болгарки вырезаем из него полосу требуемой ширины.

На следующем этапе из листа фанеры или МДФ необходимо вырезать круг (сразу высверливаем в нем два отверстия под вал редуктора УШМ и для установки бутылки) и кольцо.

Изготовленные детали крепим к пластиковой крышке: круг — сверху, а кольцо — снизу, как показано на фото ниже.

Устанавливаем болгарку и фиксируем ее к крышке ведра с помощью двух металлических крепежных уголков.

Надеваем на вал редуктора УШМ стальную шайбу, потом — режущий нож, и закручиваем прижимную гайку.

В маленькое отверстие вкручиваем пластиковую бутылку объемом 2 литра. Отрезаем примерно до середины.

В завершении останется только изготовить и установить с внутренней стороны крышки сито с ячейками нужного размера.

Надеваем крышку на пластиковое ведро. Вот и все: самодельная зернодробилка готова.

Видео

Подробно о том, как из болгарки сделать измельчитель кукурузных зерен, рекомендуем посмотреть в авторском видеоролике ниже.

Yo mismo no lo Creía! Una Idea brillante con Amoladora!

Мини дробилка для зерен

Чтобы изготовить самодельную мини дробилку для измельчения зерен кукурузы, за основу можно использовать маленькую болгарку. Также потребуется дюймовая доска или кусок фанеры и другие доступные материалы.

Первым делом из доски или фанеры вырезаем круг, диаметр которого равен диаметру отрезного диска для болгарки.

Сначала чертим окружность, сверлим отверстие на линии контура, после чего вставляем в отверстие электролобзик и выпиливаем круг.

Сам круг не нужен, нас интересует именно отверстие в доске.

Также потребуется еще один отрезок доски, в котором высверливаем коронкой и перьевым сверлом отверстие под вал болгарки. Затем устанавливаем УШМ и соединяем обе доски друг с другом при помощи саморезов.

Процесс изготовления мини дробилки

Берем перьевое сверло подходящего диаметра, и сверлим отверстие в кромочной части доски или фанеры. Такое же отверстие нужно просверлить также и с другой стороны. Затем из металлической линейки делаем нож, который будет измельчать зерна кукурузы.

Под верхним отверстием в доске крепим самодельный направляющий лоточек из куска жести или тонкого листового металла (или из той же линейки). Над нижним отверстием крепим при помощи двух саморезов кусок сетки. Чуть выше устанавливается перфорированная пластина.

Затем приступаем к окончательной сборке данного приспособления.

Подробнее о том, как своими руками сделать мини дробилку для зерен кукурузы из болгарки, смотрите в видеоролике на сайте.

Мини измельчитель для арахиса и орехов

Если вы часто используете арахис для приготовления арахисового масла или в других блюдах, данная самоделка однозначно вам пригодится.

Чтобы изготовить простой бытовой мини измельчитель для арахиса или других орехов (фундук, миндаль и др.), потребуются:

Корпус самодельного устройства можно сделать из кусков фанеры, ДСП или мебельного щита.

Также потребуются два отрезка кругляка из дерева. Например, можно найти палку подходящего диаметра или отрезать их от старого ненужного держака какого-нибудь садового инструмента.

В деревянных валках (после их механической обработки) сверлим по центру глухое отверстие, в которое запрессовываем резьбовую втулку, подходящую по диаметру к валу электродвигателя. После этого делаем разметку и закручиваем в валки саморезы.

Из листа фанеры толщиной 16 мм вырезаем заготовки для сборки корпуса мини измельчителя. В одной боковой стенке нужно просверлить отверстия для установки электромоторов, в другой — для подшипников.

На следующем этапе, после установки двух двигателей и деревянных валков, прикручиваем на саморезы переднюю и заднюю стенки корпуса.

Под моторчиками укрепится вентилятор от ПК, который будет сдувать арахисовую шелуху. После этого над корпусом делаем приемный лоток.

Подробный процесс изготовления самодельного мини измельчителя для арахиса и орехов для домашнего использования смотрите в видеоролике на нашем сайте.

How to make A Peanut Grinder Machine at home

Измельчитель из электродрели

В данном обзоре автор поделится идеей, как сделать своими руками измельчитель для кукурузных зерен. В качестве электропривода тут используется электрическая дрель.

Одной из основных деталей конструкции является ротор от двигателя. При помощи болгарки автор делает на нем пропилы.

Из подготовленных отрезков профильной трубы автор сваривает прямоугольную рамку. На подшипники ротора надеваются кольца из круглой трубы. Привариваем их к рамке.

Далее отрезаем кусок круглой трубы и разрезаем его на две части. Одну из частей автор приваривает к стальной трубке.

К рамке из профиля привариваются две небольших стойки, к которым нужно будет приварить гайки. В эти гайки вставляем шпильку, на которую надеваем стальную трубку с «лопатой».

На следующем этапе из листового металла сваривается корпус и приемный бункер.

Далее из профильной трубы сваривается станина с опорными ножками, к которой крепится вся ранее собранная конструкция.

В завершении останется только сделать крепление для электродрели, затем зачистить сварные швы и покрасить металл.

Дополнительно автор изготавливает «горловину» для бункера, а также лоток — для сбора измельченных зерен.

Подробный процесс изготовления самоделки можно посмотреть на видео ниже. Эта идея принадлежит автору YouTube канала Daniel S

Gniotownik do kukurydzy, młynek, kruszarka, corn crusher, кукурузная дробилка, trituradora de maíz,

Самодельный измельчитель из маленькой УШМ

Автор поделится с нами идеей, как изготовить своими руками самодельный измельчитель — пригодится тем, у кого есть домашняя живность. В качестве привода используется маленькая болгарка.

Корпус измельчителя автор изготавливает из стальной круглой трубы большого диаметра.

После этого в металлическом диске автор сверлит отверстия, и прикручивает четыре уголка — для крепления к корпусу.

К корпусу автор крепит на заклепки защелки. Внутри корпуса находится старый дуршлаг (предварительно в нем надо будет рассверлить отверстия).

На следующем этапе в металлическом диске автор сверлит еще несколько отверстий, чтобы закрепить уголки, к которым будет крепиться болгарка.

Также к диску необходимо будет прикрепить кусок трубки (стойка от мебели) и сделать задвижку.

К корпусу привариваются три ножки из арматуры или квадрата. К диску крепим болгарку с режущими ножами, и устанавливаем его потом сверху корпуса.

На трубу надеваем самодельную воронку из листового металла. После этого крепим к нижней части корпуса кусок мешковины, и можно приступать к работе.

Подробно о том, как изготовить измельчитель из болгарки, вы можете посмотреть на видео ниже. Данная идея принадлежит автору YouTube канала Alex DIY

ПОЛЕЗНАЯ САМОДЕЛКА из хлама!!! КРУТАЯ ИДЕЯ своими руками!

Ручной электрический измельчитель из болгарки

Нужно быстро измельчить зерна кукурузы? Это можно сделать с помощью самодельного ручного измельчителя. Для этого нужна будет угловая шлифовальная машинка.

Также для изготовления данной самоделки потребуются отрезки листового металла, переходная муфта, часть пластиковой бутылки. Все эти материалы без проблем можно найти в доме и мастерской.

Первым делом из листового металла нужно вырезать круг. В нем автор вырезает отверстие (по центру).

Потом нужно будет приварить переходную муфту, предварительно просверлив отверстие подходящего диаметра.

По центру данного диска приваривается самодельный хомут для крепления на болгарку. Потом нужно будет вырезать еще один круг с большим отверстием по центру. И по окружности мастер привариваем кусок полосы.

Далее две круглые заготовки (два диска из листового металла) нужно будет соединить вместе с помощью сварки. В результате получится короб круглой формы.

На следующем этапе из полосы металла автор делает режущий нож, который будет измельчать зерна кукурузы. Потом нужно отрезать маленький диск и кусок трубы. Заготовки свариваются вместе с металлической сеткой.

Теперь надо покрасить все детали, и можно приступать уже к сборке самого приспособления.

Подробно о том, как сделать ручной измельчитель для кукурузы из маленькой УШМ, смотрите в видеоролике на нашем сайте.

Как сделать электроизмельчитель для кукурузы

Автор YouTube канала Artes de Garagem покажет, как своими руками изготовить измельчитель для кукурузы.

Для изготовления этой самоделки потребуется электродвигатель. Например, мотор от старой стиральной машины вполне подойдет.

Первым делом автор отрезает кусок стальной трубки подходящего диаметра. Насаживаем его на вал электродвигателя.

С другой стороны трубки автор запрессовывает кусок шпильки с резьбой (ее он отрезал от болта подходящего диаметра).

Сверлим отверстия с двух сторон стальной трубки, и фиксируем потом все на заклепки.

Возможно, вам также интересно будет узнать простой способ, как заглушить торец профтрубы без сварки

На следующем этапе мастер помещает электродвигатель в самодельный корпус из пластиковой трубы. К его нижней части необходимо прикрутить деревянные опоры.

Далее надо будет изготовить барабан для измельчения кукурузы. Мастер использует пластиковую трубу и листовой металл.

После этого из куска фанеры или ДСП надо вырезать основание — к нему прикручиваем деревянные опоры.

В завершении останется только изготовить из пластиковой трубы защитный кожух с отверстием сверху и снизу. Собираем все детали воедино, и самоделка готова.

Подробно о том, как изготовить измельчитель для кукурузы, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Artes de Garagem

Мини измельчитель для зерен риса

Для изготовления самодельного кухонного мини измельчителя своими руками потребуется моторчик 775 (стандартный — на 12 В), пластиковый контейнер с крышкой, кронштейн для двигателя, полоса металлическая, а также жестяная банка.

Что касается электродвигателя 775, то его можно заказать на Алиэкспрессе. Тогда так с остальными материалами проблем возникнуть не должно — они присутствуют практически в каждой домашней мастерской.

В первую очередь необходимо разрезать пластиковый контейнер на две части. Верхнюю часть вместе с крышкой нужно будет установить на жестяную банку.

После этого из обычной металлической полосы мастер изготавливает режущий нож, который и будет измельчать зерна кукурузы и риса (также можно и другие злаковые культуры перемалывать). У ножа имеются две режущие кромки.

На следующем этапе мастер изготавливает деревянный корпус устройства, в котором предусмотрено два отделения — для аккумулятора и электродвигателя с рабочей камерой.

Ну а затем выполняется окончательная сборка приспособления. Сначала устанавливается кронштейн, к которому крепится электродвигатель. Потом нужно закрепить аккумулятор и установить рабочую камеру из жестяной банки.

Также необходимо будет подключить и закрепить на корпусе кнопку для включения и выключения электродвигателя.

Подробнее о том, как изготовить самодельный мини измельчитель для зерен риса и кукурузы, смотрите в видеоролике на сайте.

Build 12volt Rice/Corn Grinder with 775 Motor

Простая зернодробилка своими руками

С помощью самодельной зернодробилки можно быстро измельчить зерна кукурузы. Это может понадобиться, например, чтобы приготовить корм для животных.

В данном обзоре автор показывает, как сделать такой агрегат своими руками из маленькой УШМ (болгарки).

Первым делом нам потребуется какая-нибудь металлическая цилиндрическая емкость. Отрезаем от емкости нижнюю часть с дном. Делаем разметку и сверлим в этой заготовке отверстия.

Рекомендуем также прочитать обзорную статью на тему: как сделать мощный настенный воздухоочиститель для домашней мастерской.

Нам потребуется и сама емкость без дна. В нижней части надо вырезать и загнуть плоскогубцами три «ушка» и потом просверлить в них отверстия для крепления к столу.

На следующем этапе из листового металла вырезаем еще одну заготовку. Сверлим в ней отверстия по разметке. Затем привариваем к этой заготовке отрезок круглой трубы и прикручиваем два металлических уголка.

К заготовке из листового металла крепим болгарку, после чего устанавливаем режущий нож для измельчения зерен кукурузы. Потом прикручиваем на болты «сито».

После этого можно приступать к сборке и установке конструкции. Закрепляем емкость на столе, сверху устанавливаем металлическую пластину с болгаркой. На трубу нужно будет надеть приемный бункер.

Подробно о том, как своими руками сделать зернодробилку из маленькой УШМ, можно посмотреть на видео ниже. Материал подготовлен на основе авторского видеоролика, опубликованного на YouTube канале Alex DIY.

САМОДЕЛКИ, которые реально выручают!

Как сделать зернодробилку из болгарки

Расскажем, как изготовить своими руками самодельную зернодробилку из болгарки. Это бюджетный вариант для домашнего пользования.

Идея изготовления самодельного приспособления принадлежит автору YouTube канала «МАСТЕР РУСЛИК».

Изготовление корпуса

Из листового металла толщиной 3 мм вырезаем круг диаметром 125 мм. По центру сверлим отверстие под вал редуктора УШМ.

Далее из металлической полосы толщиной 2 мм сгибаем кольцо, и привариваем его к диску. В результате должен получиться корпус круглой формы.

К тыльной стороне корпуса автор приваривает хомут для фиксации на болгарке. Дополнительно нужно приварить «ушки» с отверстиями под болты — для крепления к корпусу УШМ.

Изготовление ножа

Нож для зернодробилки автор решил сделать из пильного полотна. Отрезаем заготовку длиной 11,8 см. В центральной части сверлим отверстие под вал редуктора.

Готовый нож затачиваем на заточном станке или гриндере. Заточка производится в одной плоскости, но с двух разных сторон.

Изготовление сита

Из листового металла толщиной 3 мм автор вырезал круг с «ушками» диаметром 135 мм. В нем нужно просверлить отверстия.

Для крепления сита к корпусу используются болты. К самому корпусу зернодробилки надо приварить четыре гайки на одинаковом расстоянии друг от друга.

Изготовление загрузочной воронки

Отрезаем кусок круглой трубы. В корпусе самоделки вырезаем отверстие. Устанавливаем трубу, и обвариваем.

В трубе надо сделать прорезь для установки задвижки, чтобы можно было регулировать поступление зерна. Саму задвижку автор изготовил из листового металла.

В результате у нас получилась загрузочная воронка для подачи зерна внутрь рабочей камеры. В нее будет вставляться пластиковая баклажка.

Сборка самодельной конструкции

Устанавливаем корпус зернодробилки на болгарку. На вал редуктора накручиваем удлиненную гайку. Потом сверху устанавливаем нож, и притягиваем его с помощью болта.

Далее устанавливается металлическая пластика с отверстиями (сито). Крепится она с помощью четырех болтов.

На последнем этапе останется только изготовить крепления (две пластины с отверстиями) и приварить их к корпусу самоделки.

К ситу через резиновый уплотнитель крепится пластиковое ведро без дна. Для его фиксации используются две шпильки с резьбой.

Подробно о том, как сделать своими руками компактную зернодробилку из болгарки, можно посмотреть в авторском видеоролике.

Зернодробилка своими руками. Дробилка из болгарки. Процесс изготовления.

Зернодробилка-измельчитель из болгарки

В данном обзоре автор YouTube канала Mr Novruz покажет, как своими руками изготовить самодельную зернодробилку из болгарки.

Первым делом необходимо будет сделать корпус зернодробилки, внутри которого будет происходить сам процесс измельчения зерна.

Для этого автор использует два защитных кожуха от болгарки. На одном из них срезаем крепление-хомут. Свариваем кожухи вместе.

В корпусе сверлим отверстие подходящего диаметра, и привариваем отрезок круглой трубы — для загрузки зерна.

Возможно, вам также интересно будет прочитать, как изготовить простое приспособление для изготовления хомутов

На следующем этапе из листового металла необходимо будет вырезать круг, равный диаметру корпуса зернодробилки.

По центру круга с помощью коронки по металлу высверливаем отверстие, и привариваем кусок стальной круглой трубы.

Потом надо будет прикрепить круг к корпусу самоделки с помощью болтов и гаек. Для этого сначала нужно просверлить отверстия в корпусе и круглой пластине.

Далее изготавливаем режущий нож. Отрезаем кусок металлической пластины. Сверлим отверстие по центру, чтобы насадить на вал редуктора болгарки. Придаем режущему ножу нужную форму, и делаем заточку режущих кромок.

В завершении останется только изготовить опорную стойку с креплением. Зачищаем сварные швы, затем красим.

Собираем всю конструкцию целиком, крепим опорную стойку на столе, устанавливаем болгарку с зернодробилкой, и можно приступать к работе.

Подробно о том, как своими руками сделать зернодробилку из болгарки — смотрите на видео ниже.

Обычно, когда на дачном участке собирается большое количество веток, их просто сжигают на костре. Ну не солить же их.

Впрочем, есть и другие варианты утилизации. Например, можно «перемолоть» ветки на щепу и получить полезное сырье для овощных грядок.

В сегодняшней статье мы расскажем, как самостоятельно изготовить и собрать измельчитель веток. Такая вещь пригодится любому дачнику!

Измельчитель веток из вала с ножами от фуговального станка

Первым делом нужно будет изготовить раму, на которой будут располагаться основные элементы конструкции. Отрезаем заготовки из профильной трубы или металлического уголка. Свариваем их.

Далее нам потребуется вал с барабаном и режущими ножами (можно снять со старого фуговального станка).

Устанавливаем вал на раму, предварительно разметив и просверлив крепежные отверстия, и потом прикручиваем на болты.

На следующем этапе отрезаем кусок швеллера и два уголка. Привариваем уголки по краям швеллера, как показано на фото ниже.

В раме высверливаем отверстия, а в уголках прорезаем пазы. Крепим получившуюся площадку к раме. Она служит для подачи веток.

Под валом внутри рамы устанавливаем электродвигатель. С помощью ремня соединяем шкив двигателя с рабочим валом.

Вырезаем лоток из листового металла и привариваем его внутри рамы с небольшим выпуском. Он служит для отвода щепы и одновременно — защитным кожухом для электродвигателя.

Над валом с ножами тоже нужно сделать кожух.

В завершении останется только изготовить из листового металла приемный бункер для веток. Привариваем его к основной конструкции.

Видео по теме

Подробно о том, как сделать измельчитель веток, можно посмотреть в авторском видеоролике ниже. Идея принадлежит автору YouTube канала Mr Novruz.

Измельчитель веток своими руками различные конструкции

Иногда для изготовления собственной самоделки нужно пересмотреть множество готовых вариантов. Оптимальная конструкция измельчителя может быть у каждого своя. Размеры могут  от запасов материала в мастерской, так же от мощности электродвигателя или иного привода. Что касается  использования, то и здесь можно проявить изобретательность и внести свою изюминку в конструкцию.

Как сделать дробилку веток своими руками

Что делать с ветками, которые неизбежно собираются в кучки после каждого дачного сезона?

Раньше с этим проблем не было: развели костер побольше и от веток только одна зола оставалась, которая служила удобрением. Двойная польза получалась.

С недавних пор костры на участках разводить нельзя, поэтому единственно правильное решение — «перемолоть» ветки на мульчу.

Для этого вам пригодится измельчитель. Также можно назвать данный аппарат дробилкой. Они бывают разными — в нашем случае для дерева.

В сегодняшней статье мы расскажем, как самостоятельно изготовить измельчитель для веток. За основу самоделки возьмем идею, которой поделился автор YouTube канала Diamleon Diy Builds.

При желании конструкцию можно сделать мобильной. Для этого в список материалов необходимо будет добавить колесики.

Из листового металла вырезаем две квадратных пластины. Высверливаем в них отверстия: в центре и по краям — для крепления корпусных подшипников.

Далее из того же листового металла нужно вырезать основание. Привариваем к нему две боковых стенки, установив их параллельно друг другу.

Обратите внимание: сделать это нужно максимально точно, иначе потом придется все переделывать.

Сверху привариваем крышку.

Из шестигранника вытачиваем вал. Сверлим в нем отверстия для крепления ножей.

Прикручиваем к боковым стенкам корпусные подшипники и устанавливаем вал.

На следующем этапе приступаем к изготовлению ножей. Их мастер также решил сделать из толстого листового металла.

Вырезаем три одинаковых пластины. С одной стороны вырезаем пазы, с другой — выполняем заточку режущей кромки под углом 45 градусов. Крепим ножи к валу.

Из строительного уголка свариваем станину. К нижней части крепим колесики (все-таки мобильная конструкция всегда практичнее).

На вал с ножами надеваем шкив. В нижней части станины привариваем опорную площадку для электродвигателя. Устанавливаем мотор, и соединяем ремнем приводной и ведомый шкивы. Самодельный измельчитель веток готов.

Чертёж измельчителя веток

Для понимания устройства предлагаем чертёж основного элемента данной дробилки. Ваш измельчитель может быть абсолютно других размеров.

Процесс изготовления данного агрегата, а также его испытания можно посмотреть в авторском видеоролике ниже.

Making Wood Chipper

Измельчитель веток из бензинового двигателя

В данном обзоре автор поделится своим опытом изготовления самодельного измельчителя веток.

Для этого потребуются различные обрезки металлолома и бензиновый двигатель. Также надо будет сделать (или приобрести на металлоприемке) бак для топлива.

Первым делом нужно изготовить диск с тремя режущими ножами (они и будут измельчать ветки).

Для чего вообще измельчать?

Во-первых, ветки, которые остаются после обрезки деревьев, занимают место на участке. В печку их не засунешь, а сжигать — можно и штраф получить.

Во-вторых, измельченное сырье можно использовать в качестве мульчи.

Советуем вам также прочитать: как сделать строительную тележку для дачи или частного дома.

Изготовление режущих ножей

Из листа металла автор вырезает диск нужного диаметра. В нем надо вырезать болгаркой прорези под ножи, а также просверлить отверстия для крепления ножей.

Далее автор вырезает сами ножи. Их надо будет закалить и заточить. После этого сверлим в них отверстия, и крепим к диску.

С обратной стороны диска мастер приваривает выточенную на токарном станке шайбу.

На следующем этапе автор вырезает из листового металла две стенки корпуса — переднюю и заднюю. В передней стенке надо вырезать квадратное отверстие для загрузки веток.

По центру заготовок сверлим отверстия под вал. Привариваем посадочные места под подшипники.

Вырезаем полосу металла, привариваем ее к одной из стенок, после чего сверлим отверстия, и стягиваем корпус станка болтами М8.

Потом нужно будет изготовить станину с ручкой из круглой трубы.

Крепим к станине ось с колесами, чтобы эту бандуру было удобно перемещать с одного места на другое.

Изготавливаем и крепим к станине загрузочный бункер (автор использует для этого куски листового металла).

На последнем этапе останется только покрасить металлоконструкцию, после чего можно приступать к финальной сборке станка.

Собираем измельчитель веток

Устанавливаем диск с режущими ножами внутрь корпуса, крепим бензиновый двигатель и бензобак.

На вал с режущими ножами надеваем шкив. При помощи ремня соединяем его с ведущим шкивом, установленным на двигателе.

Наша самоделка готова, и можно испытать ее в работе. Не забывайте о технике безопасности — работайте в перчатках и защитных очках.

Подробно о том, как сделать измельчитель веток на базе бензинового двигателя, смотрите на видео ниже. Идеей поделился автор YouTube канала DIY WAI WAI.

ХРЕНОРЕЗКА измельчитель веток ЗАРАБОТАЛА!!! У меня получилось!!

Самодельный измельчитель веток из бензопилы

В данном обзоре автор покажет, как сделать мощный измельчитель веток для дачи и частного дома. Собирать агрегат будем на основе цепной бензопилы.

Для чего нужен измельчитель?

Как понятно из названия, самоделка нужна для измельчения веток, которые в большом количестве остаются после обрезки деревьев.

Почему просто не сжечь ветки? Теоретически можно. Но есть пара нюансов.

Чтобы сжечь ветки в дровяной печи, их нужно сначала порубить топором или распилить на куски подходящей длины — целыми же их в печь не запихаешь. А на это требуется тратить время.

Можно сжечь на участке, но далеко не всегда есть место, где это можно сделать, к примеру, если там посажены овощи. Да и за разведения костра на участке можно схлопотать приличный штраф.

Как вариант, для безопасного сжигания веток, травы и прочего мусора, можно использовать металлическую бочку с колосником.

Но в измельчении веток есть свои плюсы. Например, полученную в итоге щепу можно использовать в качестве топлива для твердотопливного дровяного котла.

Кроме того, щепу можно использовать для мульчирования овощных грядок или в качестве сырья для копчения мяса и рыбы.

Приступаем к изготовлению самоделки

Первым делом отрезаем кусок листового металла подходящего размера. Сверлим в нем отверстия, после чего прикручиваем к корпусу бензопилы.

Отрезаем кусок кругляка, и привариваем к нему тарелку сцепления от бензопилы.

После этого надо будет вырезать квадратную пластину из металла. Сверлим в ней отверстия и прикручиваем корпусный подшипник. Надеваем на вал.

Из куска стальной круглой трубы и двух заглушек с отверстием по центру мастер изготавливает барабан. Его тоже надеваем на вал.

Далее подготавливаем цепи для бензопилы. Привариваем их к барабану из трубы.

На последнем этапе останется только прикрепить к пластине второй корпусный подшипник. Затем надеваем его на вал.

Затем получившийся пильный барабан, который и будет измельчать ветки, автор соединяем со сцеплением бензопилы.

Нижнюю часть корпусных подшипников необходимо будет приварить к пластине (основанию), прикрученной к корпусу бензопилы.

Повышаем безопасность конструкции

Дополнительно автор отрезает два кусочка металла, которые приваривает сверху корпусных подшипников.

К ним привариваем кусок металлической пластины, которая будет выступать в качестве защитного кожуха.

Затем еще одну пластину толщиной 6-8 мм автор приваривает к основанию всей конструкции. Самоделка готова к использованию.

Подробно о том, как сделать измельчитель веток из бензопилы, можно увидеть в видеоролике ниже. Идеей поделился автор YouTube канала Diamleon Diy Builds.

Садовый измельчитель для травы и мелких веток

Садовый измельчитель пригодится в саду или на дачном участке — с помощью этого агрегата можно измельчить скошенную траву и мелкие «мясистые» ветки молодых растений.

Основным материалом для изготовления измельчителя является металлический уголок. Также потребуются заготовки из листового металла.

Первым делом из уголков и листового металла необходимо изготовить корпус, внутри которого будет находиться режущий нож. Корпус состоит из двух частей, соединенных друг с другом с помощью петель.

Советуем также прочитать, как изготовить мощный электронасос, который можно использовать для перекачивания воды из искусственного или природного водоема.
Далее из уголков свариваем станину измельчителя.

Привариваем к ней корпус, и потом зачищаем сварные швы болгаркой. В корпусе вырезаем круглое отверстие.

На следующем этапе к нижней части станины (с одной из ее сторон) привариваем ось с колесами — для удобства перемещения. Также привариваем основание для электродвигателя.

К верхней части станины крепим два корпусных подшипника. Затем из листового металла делаем лоток для травы и веток.

Устанавливаем двигатель на подготовленное для него основание. На вал надеваем шкив и соединяем его ремнем с шкивом на валу электромотора.

На основной вал крепим режущий нож. Чтобы задняя дверца корпуса случайно не открылась во время работы измельчителя, крепим к ней защелку.

Подробнее о том, как своими руками изготовить садовый измельчитель для травы и мелких веток, смотрите в видеоролике ниже. Идеей поделился автор YouTube канала khám phá và sáng tạo.

Hướng dẫn làm máy xay cỏ, xay chuối đơn giản mà hiệu quả

Измельчитель для веток на основе маленькой болгарки

В данном обзоре мастер поделится с нами простой и бюджетной идеей, как сделать измельчитель для веток на основе УШМ (болгарки).

Первым делом из листового металла необходимо будет вырезать диск подходящего диаметра. Делаем разметку и сверлим в нем отверстия.

Еще одно отверстие вырезаем уже с помощью болгарки. Внутреннюю часть обрабатываем напильником, чтобы не было заусенцев.

Советуем также прочитать обзорную статью на тему: как сделать универсальную тележку для заточки стамесок в условиях домашней мастерской.

Далее отрезаем кусок круглой трубы и привариваем его к металлическому диску. Сварные швы зачищаем болгаркой.

На следующем этапе отрезаем от листового металла кусок полосы, сгибаем его и привариваем к ранее вырезанному диску.

Отрезаем второй диск и вырезаем в нем круглое отверстие. Привариваем его к первому диску.

Во втором диске сверлим отверстия и привариваем к ним гайки (они нужны для того, чтобы можно было прикрепить третий диск).

Далее вырезаем третий диск, сверлим по центру отверстие и привариваем кусок круглой трубы.

На последнем этапе останется только изготовить режущий нож. После этого можно приступать к сборке. Третий диск крепим ко второму при помощи болтов.

Подробнее о том, как сделать измельчитель для веток на основе маленькой болгарки, смотрите на видео ниже. Этой идеей поделился автор YouTube канала ideas corner.

AMAZING IDEA! UNIQUE & ANGLE GRINDER HACKS

Измельчитель мелких веток из старого двигателя и УШМ

Для измельчения мелких веток на даче можно использовать измельчитель. Его несложно сделать своими руками из УШМ и старого (нерабочего) двигателя.

Первым делом разбираем старый двигатель. Корпус откладываем пока в сторону, а сейчас нам потребуется ротор.

С помощью болгарки обрезаем и затачиваем металлические пластины ротора. В результате у нас получились режущие ножи.

В корпусе электродвигателя необходимо будет вырезать два прямоугольных отверстия: для подачи веток и для вылета опилок.

На следующем этапе из отрезков уголка автор делает станину для электродвигателя. Собираем мотор и крепим его к станине.

Из кусков листового металла необходимо сделать крепления для болгарки. Прикручиваем крепления к корпусу редуктора УШМ.

Далее соединяем вал болгарки с валом электродвигателя. К корпусу мотора автор приваривает кусок уголка. Приварить его нужно таким образом, чтобы он не касался своей полкой режущих ножей.

На последнем этапе останется только покрасить все детали, и можно приступать к сборке нашей самоделки.

Подробно о том, как изготовить измельчитель для веток, вы можете посмотреть в авторском видеоролике. Идея от автора YouTube канала Rough Hands and Unusual Ideas.

AMAZING HOME MADE INVENTIONS YOU NEED TO SEE 2020

Станок для измельчения веток из УШМ и пильных дисков

В данном обзоре автор демонстрирует процесс изготовления простого самодельного мини станка для измельчения небольших веток. Такая приспособа пригодится в домашнем хозяйстве.

Получившиеся после измельчения веток опилки можно использовать для мульчирования грядок или в качестве удобрения.

Основой для этого приспособления послужат пильные диски и болгарка. Также потребуются различные куски металла, которые можно найти под ногами прямо в мастерской или в гараже.

Рекомендуем также прочитать обзорную статью на тему: как изготовить своими руками самодельный садовый измельчитель для веток.

Первым делом отрезаем кусок швеллера и срезаем часть полок (уменьшаем их высоту). После этого делаем разметку на заготовке и сверлим четыре отверстия на сверлильном станке или с помощью дрели.

На получившуюся площадку устанавливаем два корпусных подшипника и фиксируем их с помощью болтов. В данном случае (для удобства обслуживания) мастер решил использовать болты с головкой под шестигранный ключ.

На следующем этапе площадку с подшипниками привариваем к куску листового металла. Вырезаем пластину, сверлим в ней отверстие и тоже привариваем к основанию под углом 90 градусов.

Из стального кругляка вытачиваем вал. Надеваем на него металлическую шайбу и обвариваем. Вставляем вал в подшипники. Шайба служит дополнительным упором. На вал надеваем пильные диски по дереву.

Между дисками вставляем по две шайбы, чтобы был небольшой зазор. Вырезаем еще одну пластину с отверстием под вал, и привариваем ее к основанию.

Далее к верхней части двух боковых пластин автор приваривает третью пластину. Сварные швы зачищаем болгаркой.

На последнем этапе останется только приварить к основанию опорный столик, по которому будут подаваться ветки, и сделать крепления для УШМ. Устанавливаем болгарку, и самоделка готова.

Подробно о том, как изготовить мини станок для измельчения веток, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала Diamleon Diy Builds.

Самодельная мини дробилка для измельчения веток

В данном обзоре автор показывает процесс изготовления самодельной мини дробилки для измельчения веток деревьев и кустарников. Полученную щепу можно использовать в качестве мульчи.

В качестве привода автор использует электродвигатель (желательно мощностью не менее 1 кВт). Остальные детали можно сделать из обрезков металла.

Первым делом необходимо вырезать две металлические пластины квадратной формы (они должны быть одинакового размера).

В первой пластине мастер сверлит крепежные отверстия под болты, а также одно центральное отверстие под вал двигателя. Крепим пластину к корпусу двигателя.

Из пильного полотна для пилорамы автор вырезает прямоугольную пластину, из которой делает режущий нож.

После этого прикручиваем вторую квадратную пластину. Зазор между пластинами автор закрывает при помощи металлической полосы. Внизу нужно будет оставить небольшой зазор для щепы.

На следующем этапе мастер вырезает квадратное окно во второй пластине, чтобы приварить приемный бункер. Можно сварить его из кусков металла или использовать квадратную профильную трубу.

Из уголков необходимо сварить раму, на которой будет стоять электродвигатель. К ней автор приваривает ножки из круглой трубы.

Потом останется только зачистить сварные швы болгаркой с лепестковым диском и покрасить изготовленные детали. Садовый измельчитель готов. Как видите, нет ничего сложного – при желании подобную конструкцию сможет сделать каждый.

Подробнее о том, как своими руками изготовить самодельную мини дробилку для измельчения веток, можно посмотреть в авторском видеоролике.

Электрический станок для рубки веток с цепным приводом

На дачном участке часто собирается много толстых веток, которые необходимо переработать.

Варианта три: спалить все одной кучей (но за такое можно и штраф получить), перемолоть в щепу или нарубить на дрова. Сегодня нас интересует третий вариант.

Рубить ветки топором — ну такое себе занятие. Пилить — долго. А почему бы не сделать электрический станок для рубки веток?

Отличная приспособа, которая пригодится как на даче, так и в частном доме. Материала много не нужно, а толку будет много.

Для начала необходимо изготовить станину, на которой будут располагаться все основные элементы конструкции. Можно сделать ее из чего угодно. В данном случае станина сварена из металлического уголка.

Далее нам потребуются две полосы металла.

Одну из них надо приварить сбоку станины в верхней ее части, а из второй изготавливаем режущий нож. Затачиваем болгаркой.

К станине привариваем крепление и устанавливаем режущий нож, как показано на фото ниже. Главное условие — нож должен свободно двигаться вверх-вниз.

На следующем этапе отрезаем кусок стального кругляка (это будет вал) и привариваем к нему стальной диск (эксцентрик). На вал надеваем корпусные подшипники и крепим их к станине.

С другой стороны вала надеваем звездочку. Потом устанавливаем электродвигатель и соединяем его с валом с помощью цепи.

В завершении останется только соединить передний край режущего ножа с эксцентриком. Для этого мы будем использовать кусок металлической полосы.

Вот такое приспособление у нас получилось. Отлично справляется с ветками малой и средней толщины, и экономит ваше время.

Подробнее о том, как своими руками сделать электрический станок для рубки веток, можно посмотреть ниже — в авторском видеоролике. Своим личным опытом поделился автор YouTube канала WEAREX Toys.

Самодельный измельчитель веток на базе бензинового двигателя

Рассказываем, как сделать своими руками компактный садовый измельчитель веток без использования подшипников, шкивов и клиновых ремней.

Передняя и задняя часть корпуса изготовлены из листового металла толщиной 6 мм. Боковые стенки корпуса и вход для веток имеют толщину 2 мм. Режущий диск сделан из металла толщиной 10 мм и имеет окружность 260 мм.

Обратите внимание: максимальная толщина веток, которые можно измельчить в измельчителе, составляет около 50 мм.

Самодельное приспособление работает хорошо, само втягивает ветки, а дополнительно установленный отвод позволяет собирать щепу и разбрасывать ее на участке. В качестве привода используется бензиновый двигатель мощностью 6,5 л.с.

Своим личным опытом изготовления и сборки самодельного измельчителя веток поделился с нами автор YouTube канала Made in Poland.

Первым делом из листового металла толщиной 6 мм вырезаем заднюю стенку корпуса-улитки. Крепим ее к двигателю.

На вал двигателя дополнительно устанавливаем насадку-переходник для крепления режущего диска с ножами. Фиксируем ее с помощью болтов.

Далее вырезаем режущий диск и делаем в нем две технологических прорези, как показано ниже. Высверливаем четыре отверстия для крепления насадки-переходника. Устанавливаем режущий диск на вал двигателя. Пока только временно.

На следующем этапе из толстого металла изготавливаем ножи для измельчения веток. Вырезаем прямоугольные бруски, делаем скос с одной из сторон и затачиваем на заточном станке. Крепим ножи спереди режущего диска.

С задней стороны крепятся два уголка, которые будут направлять щепки к выходному отверстию.

Отрезаем заготовки нужного размера из листового металла толщиной 2 мм и 6 мм, после чего приступаем к сборке кожуха в форме улитки.

В передней части собранного корпуса вырезаем отверстие для подачи веток и привариваем кусок профильной трубы, как показано на фото ниже.

В завершении останется только изготовить и закрепить загрузочную воронку для веток и установить всю конструкцию на опорную площадку с колесиками (для удобства транспортировки).

Разбираем измельчитель, хорошо зачищаем все сварные швы и красим металлические элементы.

Затем снова собираем и можно приступать к работе.

Дополнительно к выходному отверстию подсоединяется труба с отводом на конце, из которой будут вылетать щепки.

Также можно снять трубу с отводом и надеть на выходное отверстие мешок, тогда измельченный материал будет попадать сразу в него. Очень удобно.

Дроблёное зерно востребовано у владельцев домашней птицы. Измельчить овёс или ячмень до нужного состояния помогает зернодробилка. Необязательно покупать дорогостоящий агрегат, когда можно изготовить столь полезное устройство своими руками. Предлагаем познакомиться с готовыми конструкциями и порядком их создания.

Самодельная зернодробилка способна стать серьёзным конкурентом промышленным агрегатам

Читайте в статье

Изготавливаем зернодробилку своими руками из деталей сельхозтехники

Для изготовления зернодробилки своими руками, можно использовать различных детали и узлы сельхозтехники. Предлагаем познакомиться с конструкцией, основу которой составляет тормозной барабан. По отзывам некоторых пользователей, такое устройство способно отслужить много десятков лет, эффективно справляясь с поставленной задачей.

Конструктивное исполнение зернодробилок может быть самым разнообразным

Что нужно для работы

Для выполнения сборочно-сварочных работ следует иметь в наличии:

Тормозной барабан можно приобрести по приемлемой цене

Для работы потребуется сварка, болгарка, шуруповёрт.

Специальный инструмент необязателен

Конструктивное исполнение устройства может существенно отличаться. Двигатель может монтироваться вертикально и горизонтально. Выбор схемы следует выполнять с учётом имеющихся элементов.

Корпус изготавливается из тормозного барабана

Подготовка сборных элементов

Перед началом сборки следует подготовить основные элементы. Для этого:

Внимание! Из листового металла надо сделать диск, диаметр которого равен диаметру барабана. Размер просверливаемых отверстий будет влиять на степень помола.

Сборку конструкции выполняем в следующей последовательности:

Предлагаем посмотреть следующие видео, позволяющие более подробно познакомиться с конструктивными особенностями зернодробилок, изготовленных своими руками из сельхозтехники:

Есть болгарка – будет зернодробилка своими руками

Если объёмы заготавливаемого зерна сравнительно небольшие, необходимость в изготовлении высокопроизводительной зернодробилки отсутствует. В такой ситуации можно стать обладателем сравнительно небольшого агрегата, основу которого составляет обычная болгарка.

Болгарка поможет перемолоть небольшой объём

Материалы, необходимые для сборки зернодробилки своими руками

Приступая к процессу изготовления, стоит позаботиться о наличии:

Зернодробилку можно изготовить из подручных средств

Конструктивное исполнение устройства напрямую зависит от имеющихся деталей. При необходимости всегда можно внести некоторые изменения, если чего-то не окажется в наличии.

Возможный вариант зернодробилки из болгарки своими руками

Инструкция по изготовлению зернодробилки из болгарки

Работы выполняются в следующей последовательности:

Мастер-класс по изготовлению зернодробилки из стиральной машины

Если вы приобрели новую стиральную машину-автомат, не спешите выбрасывать устройство старого типа. Из неё обязательно получится качественная и производительная зернодробилка. Надо лишь разработать детальный чертёж и приобрести некоторые элементы.

Стиральная машина – хорошая основа для дробилки зерна

Готовим самое необходимое

Перечень материалов и инструмента будет зависеть от выбранной схемы. Чаще всего используется только двигатель от стиральной машины. Однако при желании можно задействовать и бак. Также понадобится:

По своему конструктивному исполнению и принципу действия зернодробилка аналогична кофемолке. В процессе изготовления основное внимание должно быть уделено ножам и бункеру для приёма готового продукта.

Чертёж зернодробилки, предполагающей использование бака

Работу начинаем с подготовки зернового бункера. Увеличиваем диаметр сливного отверстия до 12 – 15 см, чтобы обеспечить достаточную производительность устройства. Из отрезков труб изготавливаем патрубки нужного размера и конфигурации для отвода измельчённого зерна.

Из прочной стали вырезаем три ножа. Это должны быть пластины длиной 20 см и толщиной 1,5 – 2 мм. Чтобы устройство прослужило подольше, для изготовления данных элементов можно использовать ручную пилу. По середине подготовленных пластин просверливаем крепёжное отверстие. Затачиваем параллельные стороны.

Изготавливаем фильтрационную решётку, которая не позволит цельному зерну покинуть ёмкость. Её диаметр должен быть чуть больше диаметра изготовленного патрубка. Отверстия в фильтрационной решётке должны обеспечивать беспрепятственное прохождение измельчённого зерна.

Внимание! Диаметр отверстий фильтрационной решётки должен составлять 3 – 4 мм.

Готовим ёмкость для измельчённого зерна, либо продумываем способ, с помощью которого можно будет закрепить мешок на выходном патрубке. Чтобы исключить образование излишней пыли в процессе работы устройства, приёмный бункер должен герметично прилегать к выходному патрубку.

Ведро – не лучший вариант для приёмного бункера

Сборку осуществляем следующим образом:

Делаем своими руками зернодробилку из пылесоса

Если у вас нет стиральной машинки – поищите пылесос. Его можно использовать целиком или частично. Всё зависит от того, какая конструкция вам кажется более привлекательной, и какими навыками вы обладаете. Предлагаем познакомиться с возможным вариантом исполнения.

Пылесос – хорошая основа для зернодробилки

Готовим всё необходимое для работы

Чтобы изготовить зернодробилку из старого пылесоса, стоит подготовить:

Для изготовления сита подойдет металл толщиной 3 мм

Внимание! Приведённый перечень является приблизительным.

Конструктивное исполнение устройства зависит от того, какая часть используется. Чаще всего предпочтение отдается вариантам, предполагающим использование одного двигателя. Его устанавливают на основание, под которым располагается ёмкость для приёма дроблёного зерна.

Схема устройства с двигателем от пылесоса

На подготовительном этапе:

Процесс сборки зернодробилки из пылесоса включает ряд этапов, каждый из которых заслуживает особого внимания:

Внимание! Установка жестяного короба для загрузки зерна позволит упростить процесс дробления.

Предлагаем посмотреть следующее видео, чтобы разобраться с последовательностью выполнения работ:

Делитесь в комментариях, актуальна ли для вашего домашнего хозяйства зернодробилка. Рискнули бы вы собрать её самостоятельно?
