Грабли для трактора своими руками чертежи

Принцип работы различных моделей

Принцип работы различных моделей

Основной рабочий элемент всех видов тракторных граблей – зубья, которые выплавлены из высококачественной стали, поэтому попадающиеся камни или прочий мусор им нестрашны.

У моделей разных производителей имеются свои особенности, такие, например, как способ крепления ступицы колеса: на роликовые подшипники или капроновые втулки; вариант установки на трактор той или иной модели.

По нюансам конструкции тракторные грабли подразделяются на три подгруппы:

Грабли ворошилки своими руками

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей.

Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки.

Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи.

Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи.

Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами.

Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера.

Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.

«Самодельные грабли на мотоблоке»

Процесс использования самодельных граблей ворошилок на мотоблоке для ворошения и уборки скошенной травы на поле

В чем преимущества

Как роторные, так и колесные грабли ворошилки для трактора сгребают скошенную растительность в валки, что облегчает в дальнейшем тюкование пресс-подборщику.

С их помощью переворачивают пласты сена, подставляя для просушки под солнечные лучи и обдувание ветром нужную сторону валка и ускоряя тем самым процесс сушки покосов.

Тракторные роторные модели обладают хорошей скоростью и являются оптимальным орудием для работы с требующими бережного обращения культурами (например, люцерной). Также трактор с такого типа ворошилкой легко справится с влажным или тяжелым сеном.

Колесные тракторные грабли ворошилки характеризуются наибольшей производительностью и отлично работают на повышенных скоростях. Их эффективность максимальна на прямолинейной длинной дистанции, однако ухудшается на угловых участках обрабатываемой территории. Они легко крепятся на трактор, не требуя для работы подсоединения вала отбора мощности.

Пальцы на колесах такой ворошилки не только переворачивают скошенную растительность, но взбивают ее, увеличивая тем самым вентиляцию в валках сена. Трактор с подобным навесным устройством обрабатывает поле с наименьшими потерями скошенной листвы при заготовке сена кормовых культур. К тому же такую конструкцию типа солнышко для небольшого трактора или мотоблока можно сделать своими руками.

Как сделать самому

Для небольшого трактора или мотоблока грабли ворошилки навесные при определенных навыках сделать самостоятельно не так уж и сложно.

Для желающих своими руками сделать подобное устройство энтузиастами в интернете размещено большое количество видео роликов, где пошагово показано как авторы создавали свои тракторные грабли ворошилки.

Для мотоблока самодельные ворошилки типа солнышко имеют не более трех колес, а предназначенные для навешивания на небольшой трактор вполне могут быть пяти колесными.

Чтобы создать своими руками ворошилку, понадобится металлическая труба для изготовления сварной рамы, на которой устанавливаются кронштейны для крепления колес. Также потребуется стальная 4 – 7 мм проволока для изготовления сгребающих скошенную траву пружин.

Они заменяемы и крепятся к дискам с помощью болтов. Диски рабочих колес изготавливаются из стальных листов толщиной 4 мм.

Для установки каждого колеса используются размещаемые в ступицах два подшипника. Можно устанавливать ступицы от классической модели автомобиля ВАЗ с коническими подшипниками. Такой узел будет герметичен благодаря металлическому колпачку с одной стороны и сальнику с другой. Подобные тракторные грабли можно хранить на улице не опасаясь, что подшипники заржавеют.

Также понадобится изготовить специальную навеску, чтобы навешивать такие самодельные устройства на трактор или мотоблок.

Ее конструкция создается соответственно выбранным чертежам и включает механизм регулировки с использованием мощных стальных пружин.

Такие самодельные навесные тракторные грабли ворошилки при уборке сена практически ничем не уступают промышленным моделям, а иногда и превосходят их по качеству сборки и тщательности изготовления деталей.

«Эксплуатация граблей ворошилок на тракторе»

Описание использования граблей ворошилок в специальных положениях для осуществления различных задач

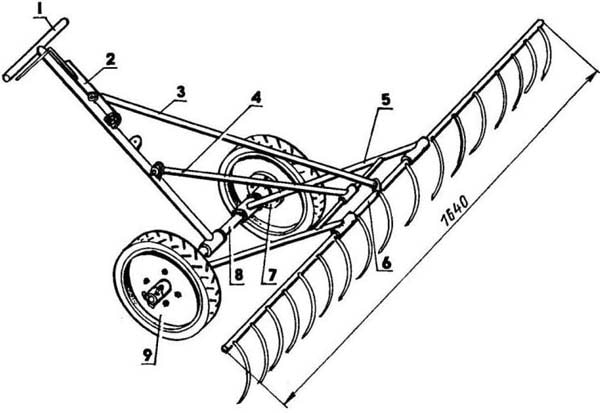

Чертежи и инструкция по сборке

Собрать приспособление своими руками — выполнимая задача даже без специальных знаний.

Навесные колесные

Речь о граблях типа «солнышко», которые так называют из-за колес-ворошилок, располагающихся с обеих сторон от минитрактора. Преимуществами конструкции являются скорость загребания и переворачивания сена, а также долгий срок службы. Всего на «солнышке» размещают 3-5 колес.

Для сборки потребуются:

По чертежу нужно собрать детали в одну конструкцию, затем прикрепить «солнышко» к трактору.

Ленточная конструкция

Такой инструмент подходит для сборки и ворошения свежескошенной травы и сена.

Отличительной чертой ворошилок является обширный охват площади обрабатываемого участки при небольшом весе орудия.

Поскольку в конструкции нет колес, грабли считаются навесными.

Роторные грабли

Их фермеры используют для сбора и формирования валков хрупких видов сена. «Пальцы» аккуратно взбивают, переворачивают культуры, сохраняя качество травы без потери массы.

Чтобы сменить передачу, работнику будет необходимо поменять шестерню и длину цепи.

Назначение граблей-ворошилок

Это специальный инструмент, который используют фермеры во время заготовки корма для скота, сушки сена, его уборки.

Приспособления устанавливают на:

Когда трактор едет по полю, ворошилки подгребают траву, собирая ее почти полностью.

Технология экономит время хозяйств, затрачиваемое на работу, а также увеличивает количество заготавливаемого сена.

Поскольку площадь захвата конструкции обширна, потери скошенной травы минимальны.

Большинство фермеров утверждает, что благодаря применению роторных граблей ворошилок, агрегатируемых с мини-тракторами потери высушенной растительной массы во время ее сгребания сводится к минимуму. К тому же «пальцы» на колесах ворошителя не только хорошо взбивают сено, но и переворачивают его, благодаря чему улучшается вентиляция валков и соответственно повышается качество сенной массы.

Различные виды конструкций ворошилок

Грабли-ворошилки, или ворошители, предназначены для уборки сена, свежескошенной травы или соломы. С помощью рабочей части грабель — колес со стальными изогнутыми лучами — происходит эффективное валкообразование сена. Сегодня созданы уже несколько видов таких ворошителей. Самой большой популярностью среди них пользуются грабли-ворошилки роторные и колесные навесные.

Роторные ворошители — это пальцевая конструкция, основанная на горизонтальных роторах, то есть вращающихся частях двигателя. На них с помощью пружин закрепляются лучи, которые будут заниматься сгребанием и ворошением сена. Благодаря такой конструкции можно регулировать высоту и угол ворошения.

Колесные навесные ворошилки типа Солнышко удобны в первую очередь тем, что от 3 до 5 колес располагаются наискось друг от друга, что увеличивает эффективность работ. Понятно также, что использование сразу 3-5 грабель значительно увеличивает и скорость работ. Колеса в ворошителе взаимозаменяемы, каждое закрепляется на двух подшипниках, а это значительно облегчает их ремонт.

Также пальцы на ворошителях взбивают скошенное сено или солому, увеличивая вентиляцию валков.

Именно такую конструкцию типа Солнышко легче всего сделать своими руками.

Конечно, если вы имеете определенные навыки, то ворошилка для мотоблока или минитрактора не покажется таким уж хитросплетенным изобретением.

Как сделать грабли на трактор своими руками — Спецтехника

Грабли всегда были необходимым ручным инструментом для владельцев приусадебных участков. Без их помощи не обходились фактически ни одни земельные работы. Ими можно было сгребать мусор или скошенную траву, разбивать комья земли, разравнивать грядки. Но основное их предназначение, раньше и сейчас, касается сушки и уборки сена.

С внедрением технического прогресса в сельское хозяйство даже сушка и уборка сена перестали быть тяжелым ручным трудом. С помощью навесных граблей-ворошилок для сена на трактор эти трудоемкие процессы уже не будут занимать столько времени. Ознакомимся с этим видом навесного оборудования поближе.

Разновидности граблей для трактора

Тракторные грабли для сена имеют то же предназначение, что и ручные – переворачивание, сгребание травы, формирование валков сена.

Их можно классифицировать по разным параметрам – по типу рабочего механизма, по способу крепления и тяги, по методу формирования валков и т. д.

Но все же основной критерий, по которому отличаются грабли на трактор – по конструктивному исполнению. Выделяет 3 таких типа граблей:

Колесные навесные грабли на трактор

Сюда относятся популярные среди пользователей грабли типа «Солнышко», которые подходят на минитрактор и тяжелые агрегаты.

Конструкция позволяет оперативно и качественно переворачивать и сгребать сено по обе стороны от агрегата. Конструкцией предусмотрено от 3 до 5 и более рабочих колес ворошилок.

Также к преимуществам данного типа граблей для трактора можно отнести:

Роторные валковые грабли

Работают от вала отбора мощности.

Конструкция являет собой горизонтальный диск с металлическими трубами, на которые крепятся пальцы из стальных прутьев.

По сравнению с предыдущим видом у них немного ограниченная специализация – сборка сена и формирование валков. Хотя в процессе сено тоже расшевеливается, улучшается циркуляция воздуха.

Также этот вид граблей для трактора больше подходит для хрупких видов сена, требующих бережного ухода (например, люцерна).

Ленточные грабли для трактора

Более производительные и технологичные агрегаты.

Предназначены для сборки, переворачивания свежескошенной травы и сена. Подойдут для тракторов мощностью от 20 л. с., производительность – около 1,5 га/час.

Как сделать грабли на трактор?

Изготовить грабли для трактора своими руками не так уж сложно. Самодельная конструкция будет отличаться от заводской параметрами, идеально подобранными под Ваши условия пользования.

Перед началом изготовления следует определиться с типом будущего оборудования (колесные или роторные грабли). В первую очередь выбор будет зависеть от типа рельефа. Роторные грабли подойдут для ровного рельефа, так как они работают на определенной высоте.

На холмистой, неровной поверхности легче будет работать с колесными регулируемыми граблями.

Также следует обзавестись чертежами, инструментами и необходимыми заготовками.

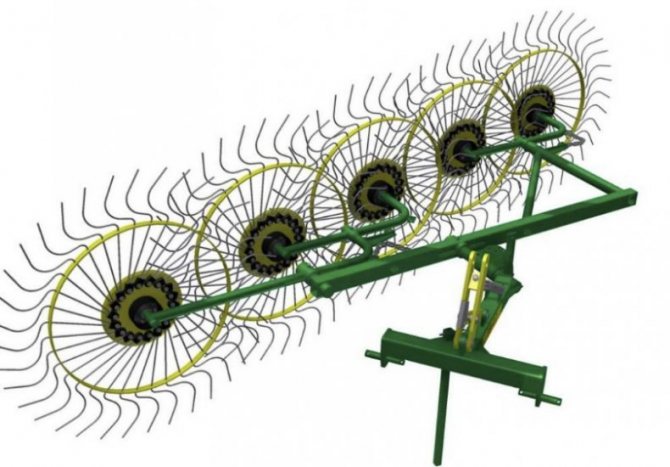

Чертеж колесных граблей типа «Солнышко»

Для изготовления колесных граблей типа «Солнышко» Вам понадобятся:

Для крепления колес подойдут ступицы от автомобиля. Далее дело за малым – скрепление всех деталей воедино и присоединение оборудования к трактору. На видео ниже продемонстрировано рабочие возможности самодельных граблей такого типа на тракторе ХТЗ:

Для изготовления роторных граблей на трактор понадобятся такие материалы:

Начинается процесс изготовления со сборки рамы. Ширина будет зависеть от крепления к трактору, длина – от рабочего захвата граблей. В качестве ротора можно использовать задний мост от автомобиля. Он идеально подойдет хотя бы потому, что внутри уже есть шестерни для передачи движения. Перед установкой все же следует редуктор обрезать, а дифференциал заварить.

Для ротора подойдет диск от автомобиля, на который от центра привариваются 10 труб. Усиливаем их пластинами. Длина труб должна быть около 40 см. Вставляем в них трубы с наружным диаметром 5 см. Делаем отверстия для регулировки длины, соединяем трубы с помощью болта для фиксации. Далее из прутьев изготавливаются и закрепляются собственно грабли.

Для понижения оборотов от ВОМ центральный вал разделяют на 2 части и смещают на одинаковый угол вверх и вниз. Со стороны трактора вал крепится к раме с помощью пластины с подшипниками.

Вторую половину пружинами оттягивают к дну корпуса, по бокам из труб делаются горизонтальные ограничители хода. На вал надеваются шестерни, соединяются цепью. Пружина позволит беспрепятственно менять цепь, несмотря на разницу диаметра шестерней.

Самодельные грабли для уборки сена

Грабли являются незаменимым инвентарём практически во всех видах сельскохозяйственных работ. В прошлом они были главным орудием труда на сенозаготовках, которые проводились в два этапа. Сначала вручную скашивалась трава, потом граблями собиралась в валки. Такой способ заготовки корма для скота был очень трудоёмким.

В наши дни все эти действия выполняет один агрегат – грабли-ворошилки. С их помощью механизаторы сгребают скошенную траву, ворошат её для просушки и собирают в валки. Если фермеры и дачники на малых участках вполне успешно справляются с такой работой с помощью обычных граблей, то на больших площадях без ворошилок не обойтись.

Грабли ворошилки своими руками

Особенности конструкций оборудования

По типу модели грабли-ворошилки могут использоваться на тракторах, минитракторах и мотоблоках. В процессе работы они обслуживаются одним человеком. По своим техническим характеристикам классифицируются по следующим параметрам:

За форму и внешний вид конструкцию называют «солнышком» из-за сходства трубок-роторов с солнечными лучами. В заводском производстве насчитывается много моделей граблей ворошилок, но самыми популярными являются роторные и колёсные.

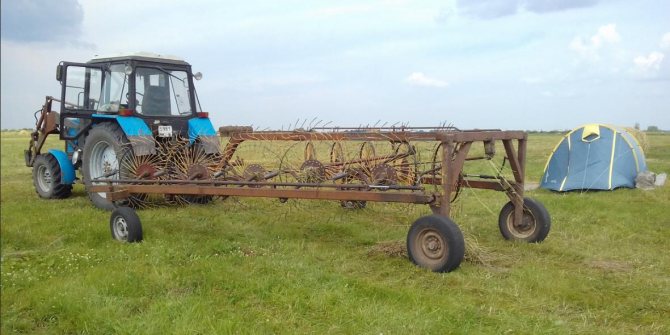

Грабли ворошилки 5 колесные

Роторные грабли устроены так, что их основой является одно колесо с трубами-роторами, на которых закреплены при помощи пружин трубки-пальцы. При помощи этих приспособлений осуществляются такие виды работ, как ворошение и просушка травы. Но для сбора в валки они не годятся. Грабли навешиваются на колёсные трактора и работают с помощью гидравлической системы машины.

Колёсные тракторные ворошилки представляют модель, состоящую из нескольких (4-5) «плавающих» колёс, закреплённых на подвеске. Такой тип конструкции даёт возможность работы на полях с различным рельефом. Роторные и колёсные ворошилки можно эксплуатировать на всех типах сельскохозяйственных машин. Поэтому часто мастерят грабли валковые своими руками.

Интересно. Замена ручного труда с использованием простых грабель механическими ворошилками позволяет увеличить коэффициент полезного действия в десять раз.

Принцип работы конструкции

Садовая тачка своими руками

Работа оборудования основана на передаче вращательного движения двигателя трактора или мотоблока механизму граблей.

Это позволяет задействовать до пяти пар колёс и провести уборку на сенокосе на значительной площади.

При помощи специальных приспособлений на колёсах, напоминающих большие крючья, можно выполнить несколько видов работ: поддевать охапки травы или копны соломы, переворачивать или сгребать.

Всё будет зависеть от установки угла игольчатых колёс. Это позволит комбинировать или варьировать выполняемые функции машины.

Можно грабли настроить так, что они будут собирать траву по центру или, наоборот, расположить их в ряд для фронтального сбора сена. Благодаря несложному принципу эксплуатации агрегата, работать на нем будет легко.

Поэтому для мастера-самоучки несложно будет сделать самодельные грабли для уборки сена для трактора своими руками.

Технические возможности устройства

Картофелесажалка для мотоблока своими руками

Самым главным достоинством агрегата является то, что обслуживание и эксплуатация его проводятся одним механизатором.

Другие особенности – отсутствие сложных деталей и независимая установка составных деталей оборудования, поэтому ремонт в случае непредвиденных поломок можно проводить прямо в поле.

Ещё одно достоинство граблей ворошилок – возможность соединения валков, ворошения, перетряхивания и проветривания их, что способствует качественной прессовке в тюки. Возможности роторных граблей позволяют им бережно обращаться с культурными растениями, а также успешно собрать влажное сено.

Обратите внимание! Работа колесных ворошилок отличается высокой производительностью и хорошей скоростью. Особенно удачно работают они на прямых ровных площадях. Такие машины хороши в эксплуатации на уборке сена кормовых культур.

Как сделать грабли ворошилки для мини-трактора самостоятельно?

Грабли с давних времен стали подручным средством для уборки земельных территорий и участков. Этим инструментом можно сгребать сено, листья, сорняк и прочий мусор во время уборки, например, своего двора.

Вследствие технического прогресса, коснувшегося и сельскохозяйственную отрасль, техническому совершенству подверглись и простейшие инструменты. На смену им пришли грабли ворошилки (по-другому говорят ворошители), которые крепятся на минитрактор.

Разновидности ворошилок

Наиболее всего используются грабли для сена. Для его заготовки необходим инструмент, выполняющий такие задачи, как сгребание травы, переворачивание и сборку сена в валки. Этим универсальным инструментом стали ворошители, которые делятся на группы:

По видам такие устройства для трактора можно поделить на две части:

Ворошилки Солнышко к минитрактору

В колесных обычно встроено 3-5 колес, расположенных друг от друга наискось. Это увеличивает общую производительность труда.

Используя навесные грабли ворошилки, увеличивается как область захвата, так и тщательность сгребания травы, и, соответственно скорость работы в целом. Отмечается в Солнышке упрощенный ремонт колесной базы — тракторные ворошилки грабли имеют взаимозаменяемые колеса, закрепляющиеся двумя подшипниками.

Самыми популярными среди ворошителей Солнышко являются грабли ворошилки ГВК, позволяющие сгребать валки сразу с двух сторон и ворошить сено.

Среди преимуществ ворошилок Солнышко можно отметить:

Ворошилки к мотоблоку

Роторные грабли ворошилки включают в себя горизонтально-расположенные диски (роторы), которые подсоединены к двигателю и вращаются под воздействием ВОМ.

На роторы прикрепляются металлические трубы с пальцами из железных прутьев. Как тракторные грабли, роторные ворошители справляются со своими «обязанностями» неплохо, однако они также имеют специализацию.

Их конкретное направление – сборка сена в компактные валки.

Также существуют поперечные тракторные грабли. Они относятся к навесному типу ворошителей. Поперечные устройства предназначаются для сгребания свежескошенной травы широким захватом. В среднем захват таких инструментов составляет 12-15 метров.

Грабли ворошилки навесные можно сделать своими руками. Такой вариант подойдет для тех, кто владеет небольшими участками и мини-тракторами.

Грабли для минитрактора, сделанные самостоятельно будут иметь 5 сгребающих колес (можно установить и больше, но для небольших хозяйств достаточно 5-колесной базы).

Если же в качестве движущего средства используется мотоблок, то достаточно сделать и 3 колеса из металла.

Чтобы сделать пальцевые грабли ворошилки Солнышко, понадобятся такие материалы:

Схема построения граблей ворошилок Солнышко

В качестве ступиц наиболее оптимальным вариантом будет установка ступиц из автомобиля ВАЗ, так как в них встроены подшипники конического типа. Это увеличивает износостойкость и долговечность ходовой части оборудования.

Будьте особо внимательны при конструировании ротора. Изготавливайте его так, чтобы в случае поломки он не вывел из эксплуатации трактор или мотоблок, а также не принес вреда человеку, управляющему всей установкой. Хорошим выбором при строительстве роторной части является задний автомобильный мост в собранном состоянии. А если имеется карданный вал, то это только плюс.

Грабли ворошилки своими руками делаются легко и довольно быстро. Такое оборудование значительно упростит жизнь сельхоз работника.

Преимущества применения ворошителей

Чтобы очистить свой земельный участок от сухой или свежескошенной травы, грабли для минитрактора станут незаменимым помощником.

Тракторные ворошители выдают самые большие показатели производительности, работая при этом с повышенной скоростью. Самые большие показатели можно зафиксировать на длинной прямой дистанции.

Но работа таких инструментов немного ухудшается, если появляются угловые участки. Большим плюсом таких устройств является способ их крепления к движущему средству.

Для присоединения не нужен вал отбора мощности.

Многие землевладельцы отмечают, что благодаря тракторам с роторными граблями, потеря листвы и сена во время сгребания сводится к минимуму. Пальцы, расположенные на колесах ворошителя, кроме того, что взбивают скошенную траву, еще и переворачивают её, вследствие чего повышается вентиляция сенных валок.

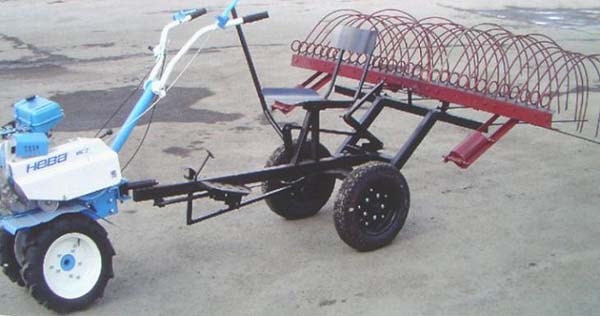

Насадка для мотоблока «Нева»

Особенностью этого производителя является то, что тут предусмотрен специальный адаптер, который делает данное навесное оборудование подходящим для любых мотоблоков. Это очень удобно, так как у пользователей другой техники, а не только фирмы «Нева», есть возможность использовать качественные грабли.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

Грабли солнышко своими руками

Сеноуборочные грабли-ворошилки солнышко подходят для владельцев тяжелых мотоблоков или мини-тракторов с небольшими фермерскими хозяйствами.

Чтобы сделать грабли, необходимо изучить чертежи подходящей заводской модели. Для мотоблока достаточно будет 3х-колесной конструкции, для трактора количество сгребающих колес целесообразно увеличить до 5 единиц.

Для изготовления каркаса понадобится стальная труба (подойдет рама от старого мотоцикла), на который крепятся кронштейны для присоединения колес-ворошилок.

Для того, чтобы роторы свободно крутились при работе, для каждого потребуется по 2 подшипника и ступица. Наилучшим вариантом будет применить готовые ступицы с коническими подшипниками от автомобиля ВАЗ «Жигули».

Для изготовления дисков будущих роторов-солнышек потребуется стальной лист толщиной 3-5 мм. Чтобы сделать рабочие сгребающие «пальцы» и внешнее фиксирующее кольцо колеса, используется стальной прут с круглым сечением, диаметр которого не должен превышать 7 мм, иначе конструкция получится слишком тяжелой.

Для присоединения готовых граблей к сельскохозяйственному агрегату необходимо установить навеску, которую можно дополнить гидравлическим устройством. Оно поможет переводить инструмент в два основных положения – рабочее и транспортное.

Вы используете грабли к мотоблоку?

Подготовительные работы

О том, как сделать грабли на трактор своими руками может узнать любой желающий аграрий. Если у человека уже есть навык обращения или создания подобной техники, сделать ворошилку для сена на трактор самостоятельно не составит никакого труда. Для того, чтобы самостоятельно изготовить роторную ворошилку, необходимо сделать металлическую раму из трубы круглого и углового сечения. Ротор, без которого процесс ворошилки становится невозможным, легко меняется на задний мост обычного автомобиля.

Ворошилка для сена на мотоблок

Грабли-ворошилки для мотоблоков и мини-тракторов представляют собой устройство колесно-пальцевого типа. Основными элементами инструмента являются вращающиеся колеса с установленными на них сгребающими стальными «пальцами». Благодаря виду конструкции за ворошилками закрепилось название «грабли солнышко». Они классифицируются по следующим параметрам:

Грабли-ворошилки широко применяются на фермерских участках со сложным рельефом, а благодаря несложной конструкции их можно с легкостью отремонтировать своими руками в полевых условиях. К плюсам данного типа граблей также относится возможность ворошения готовых валков для предотвращения сгнивания травы в случае ее повышенной влажности.

Специалисты отмечают, что производительность хороших ворошителей на 1/3 выше, чем у других насадок. Более того, если купить действительно хорошие грабли, они проработают много лет и не будут требовать замены. При выборе ворошителей следует особое внимание уделить качеству. В этой модели очень много механизмов, которые могут быстро прийти в негодность, если окажется, что грабли изготовлены из некачественных деталей.

Грабли для трактора своими руками

По причине довольно высокой цены и не очень сложной конструкции многие предпочитают изготовить их самостоятельно, часто такие модели даже превосходят по производительности промышленные.

Для того чтобы изготовить грабли для трактора или минитрактора своими руками, нужны:

Для граблей с охватом 3,5 метра требуемая длина рамы должна составлять 2,5 метра, ее форма должна сужаться с одного конца, подобно башенному крану.

На автомобильный диск привариваются в виде «солнышка» 10 трубок из высокопрочной стали, желательно просверлить в них отверстия для лучшего захвата. Для монтажа колес граблей применяются подшипники, надетые на ступицы. Навеску для крепления на трактор или мотоблок изготавливают по чертежам с применением стальных пружинок.

Образование валков – одна из главных операций по заготовке сена, поэтому для облегчения и повышения производительности используются тракторные грабли-ворошилки. Существует несколько типов и конструкционных видов этого полезного для фермеров оборудования. Простота конструкции позволяет собрать такие грабли самостоятельно, с учетом собственных нужд.

0
0
голоса

Разновидности насадок

В хозяйстве могут пригодиться различные насадки. Поэтому чем больше их будет у мотоблока, тем лучше. Грабли есть ленточные, поперечные либо с ворошителями, выбор зависит от того, для какой цели будет использован мотоблок (например, для сбора сена, листвы либо мусора) и модели техники. Некоторые виды можно применять даже для сбора снега и очистки дорожек.

Огромное разнообразие моделей предлагают специализированные магазины. Здесь можно найти любое навесное оборудование для мотоблока по вполне доступным ценам. Значительно дешевле обойдется изготовление граблей своими руками.

Разновидности для мини-трактора

Вариантов самодельных и заводских грабель на тракторы много. В основе классификации лежат такие характеристики, как тип рабочего механизма, способ крепления к машине и др.

По типу рабочих механизмов:

Колесно-пальцевыеОтличаются высокой производительностью, могут делать валки нужного размера.

РоторныеПрочные и многофункциональные. Кроме создания валков, применяются для переворачивания сена.

ЗубовыеМогут менять угол наклона.

По типу тяги:

По способу установки приспособления делят на:

Однако главным критерием считается конструкция. По этому принципу разделяют грабли:

Характеристика навесного оборудования для мотоблока

Подобное приспособление входит в категорию навесного оборудования. На мотоблок грабли крепятся при помощи адаптера. Это удобно, так как позволяет использовать различное оборудование на одном мотоблоке. Очень часто один или несколько типов граблей уже идут в комплекте. Однако встречается и такая техника, где комплектация не включает никакого навесного оборудования. Такие варианты обходятся дешевле. Но нужно учитывать, что дополнения придется либо покупать, либо делать своими руками, используя заранее подготовленные чертежи.

В большинстве мотоблоков имеется возможность поднимать или опускать грабли при помощи ручки. Это удобно и позволяет более качественно проводить работы и чистить устройство.

Вне зависимости от того, будут это самодельные грабли для мотоблока или покупные, они должны быть прочными. Чаще всего производители изготавливают подобное оборудование из высококачественной стали. Она должна обладать прекрасными антикоррозийными свойствами, так как грабли будут часто контактировать с водой. Именно такой вариант прослужит долго. Стальные насадки не гнутся и не покрываются ржавчиной, поэтому их можно использовать более 10 лет. Срок службы приспособления во многом зависит от места хранения. Любое навесное оборудование должно содержаться в сухом помещении. После использования грабли необходимо обязательно промыть и высушить.

Применение граблей-ворошилок

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Все ворошилки можно разделить на несколько видов. Так, например, грабли различаются по вращению рабочих элементов при образовании валков поперечные и боковые. Также их разделяют по типу рабочих механизмов:

По типу тяги оборудование бывает тракторным и лошадиным. Второй тип может использоваться вместе с мотоблоком. Установка заводских или самодельных грабельвозможна тремя способами:

Роторные ворошилки считаются наиболее дорогими, поэтому многие предпочитают делать своими руками, тем более что с запчастями нет никаких проблем. Их можно приобрести в специализированных магазинах или снять со старой техники. Сделать самостоятельно грабли не так уж сложно, было бы желание и опыт обращения со слесарным инструментом.

Роторная ворошилка своими руками

Для начала попробуем сделать самостоятельно роторную ворошилку. Изготавливаем металлическую раму, размеры которой будут зависеть от тяги мотоблока или трактора. Для нее можно взять металлическую трубу круглого или квадратного сечения. Одна сторона рамы должна быть одинаковой по размеру с навеской, другая же — постепенно сужаться.

Ротор, необходимый для работы ворошилки, приводится в действие карданным валом, однако его запросто можно заменить задним мостом легкового автомобиля. Дело в том, что именно в заднем мосте имеются все необходимые для работы шестеренки.

Если вы делаете ворошилку на трактор, также придется установить понижающий редуктор на вал отбора мощности.

Во многих тракторах количество оборотов вала в минуту равняется 540, а это очень много для ворошителей.

Роль ротора будет выполнять диск автомобиля, на который мы приварим 10 трубок, чтобы получилось «солнышко».

Теперь нам остались только зубья наших грабель. Их лучше всего делать из прочной стали. Прикрепим их к ротору при помощи сварки. Роторные ворошилки готовы.

Самодельные грабли для мотоблока

Делаем грабли для мотоблока своими руками: чертежи с размерами, фото изготовления, видео, где показаны грабли в работе.

Заготовка сена в ручную довольно трудоёмкий процесс, чтобы облегчить труд и не сгребать скошенную траву в ручную, можно использовать мотоблок с приспособлением для уборки сена.

В этой статье мы подробно рассмотрим как сделать самодельные грабли для мотоблока своими руками.

Схема самодельного приспособления для уборки сена.

Материалы для изготовления самоделки:

Благодаря валу отбора мощности или цепному приводу вращательный момент передается от основного двигателя на вращательный механизм ворошилки. Одновременно может быть задействовано до пяти пар колес, охватывая значительную территорию для осуществления необходимых работ. Специальная конструкция колес с крючьями по ободу позволяет поддевать плахи травы, стога соломы, вороха листьев, переворачивая их, собирая в кучу или просто сгребая за собой.

Грабли такого плана, благодаря установленному углу игольчатых колес, могут выполнять множество разнообразных функций. Меняя направление крутящего момента, можно комбинировать функции.

Например, если одна сторона грабель-ворошилок будет крутиться по часовой стрелке, а вторая сторона — против нее, вся солома, сено, трава или листья будут собираться в основную центральную колею, откуда потом их можно легко сгрести в кучу. Если же нужно использовать ворошилку как широкие грабли, то угол забора меняется на 180°, благодаря чему колеса становятся в один ряд и сгребают все, что нужно собрать с земли. Принцип такого устройства довольно прост, поэтому с ним легко работать.

Обзор моделей

Для лучшего понимания принципа действия тракторных граблей можно привести примеры моделей различных категорий.

RCS 12

Грабли итальянского производителя tonutti RCS 12. Эта модель тракторных граблей относится к прицепным колесно пальцевым с упрощенной конструкцией и длительным сроком службы. Можно изменять ширину получаемых валков и переворачивать их одной секцией. Грабли очень экологичны и имеют высокую скорость и хорошую производительность. Мощность трактора-тягача должна составлять от 80 до 100 л.с.

ГВВ-6

Грабли ворошилки-валкообразователи российского производства применяются для подгребания прокосной травы, которая успела провялиться, ее переворачивания и поворачивания. Они легко маневрируют и экономно работают на любом рельефе поля.

Масса этой модели граблей тракторных гвв – не более 480 кг, ширина захвата – 6 м.

FPM Agromehanika

С помощью польских граблей ворошилки ленточных можно не только собирать и встряхивать скошенную траву, но и переворачивать зеленую массу. Аппарат конвейерного типа очень прост и надежен, сцепляется с маломощными тракторами, работает при прямом и реверсивном (назад) движении тягача. Можно выставлять требуемую рабочую высоту.

ГВР-630

Грабли гвр производятся в Беларуси, относятся к роторному типу ворошилок (1 ротор), применяется гидравлический способ регулирования наклона зубцов. Может обрабатывать и влажное сырье, его использование помогает увеличить скорость просушки сена. Используются редукторы повышенной надежности, помещенные в емкости с маслом, что обеспечивает бесперебойную работу ротора. Нужны трактора мощностью от 25 до 50 л.с.

ГВД 1-Ф-6,0

Граблями для ворошения гвд (производство – Россия) прицепного типа сгребаются луговые травы, свежескошенные или которые уже провялились, имеется возможность удваивать валки. Имеет довольно большой вес и высокую производительность.

Swadro

Из прицепных валкообразователей граблей финского производителя кроне выделяется серия «Свардо» 800, 810 и 900 с шириной захвата сырья 3,5-15 м. Рабочий редуктор полностью закрыт, смазан жиром, не требует обслуживания. Пальцы сдвоены и расположены в виде корзинки. Подвеска оснащена двумя роторами.

Технические характеристики данной техники позволяют эксплуатировать ее в самых сложных условиях, получая на выходе фураж высокого качества.

Ворошилка для мотоблока. Технические и эксплуатационные параметры

Травяной покров на земельном участке скошен. Для получения из травы сена необходимо обеспечить в полевых условиях:

Универсальным механизмом, решающим эти задачи является грабли-ворошилка.

Механизмы по особенностям рабочего элемента делят на:

Колёсно-пальцевые ворошилки

На опорной раме устанавливаются от одной до пяти рабочих секций. Секции работают вместе или отдельно, передвигаясь по покосу на бесприводных пневмоколесах. На секциях крепятся 3-5 рабочих колёс с пружинными пальцами.

При перемещении грабель мотоблоком пружинные пальцы подхватывают сено. Угловое расположение рабочих колёс обеспечивает их вращение, за счет которого масса травы постоянно перемещается вбок, с колеса на колесо, формируя объёмный, разрыхлённый и быстро подсыхающий валок.

Для работы с травой повышенной влажности секции переставляются, подобранная трава не поступает на следующее колесо – зелёная масса ворошится, что ускоряет её сушку и подвяливание.

Направив секцию вдоль готового валка, последний будет сдвинут и обернут.

Барабанные грабли-ворошилки

Исполнительный орган — барабаны с изогнутыми пальцами, имеющие привод от опорно-приводных колёс или с вала отбора мощности. При перемещении мотоблоком пальцы барабана захватывают стебли травы, поднимают их до решётки, с которой ворошенное сено возвращается на почву.

Агрегаты барабанного типа наиболее производительны и удобны в работе. Но их стоимость явно смутит владельца небольшой фермы.

Барабанная (роторная) ворошилка

Зубовые грабли-ворошилки

Применяются в сельском хозяйстве более III веков. Наши предки широко применяли подобные грабли на конной тяге.

Базой современной конструкции является ось с двумя пневмоколесами. На оси подвижно установлена рамка с полукруглыми пружинистыми зубьями для сбора травы. Исполнительный орган может подниматься и опускаться, освобождая сформированный валок.

Технические и эксплуатационные параметры ворошилок

Модель/параметр
Ед. изм.
Колёсно-пальцевые ворошилки
Барабанные грабли-ворошилки
Зубовые грабли-ворошилки

ВМ-3
Скаут
RXHR 2500
Р-300
ГПС-210
Скаут T-12(VT)

Ширина полосы обработки
м
1,65
1,9
2,5
3,0
2,1
1,4

Сцепка с мотоблоком
Через адаптер ПНО-1, ПНО-2

Исполнительный орган
32 пружинных пальца на 3 колёсах
12 граблин
8 граблин по 3 пальца
28 зубьев
32 зуба

Привод
нет
от ВОМ
от колёс опоры

Цена в интернет торговле март 2016
руб
11000
15300
125000
177000
17350
21000

Обозначенные в таблице механизмы отнесены к оборудованию навесного типа, которое агрегатируется с мотоблоком при помощи адаптеров.

Сеноворошилка для мотоблока своими руками

Из соображений простоты изготовления, доступности материалов и рабочих элементов для проекта выбрана схема зубовой ворошилки. Собрать агрегат для мастера, имеющего опыт изготовления механических поделок, займёт не более одного рабочего дня.

Ворошилка к мотоблоку своими руками

Из инструментов понадобятся:

Технические и эксплутационные характеристики проекта

Тип механизма
навесные грабли-ворошилка зубьевого типа на одноосный мотоблок 8-13 л. с.

Рабочие элементы
лезвия садовых вил

Ширина полосы ворошения
м
1,4

Толстостенная стальная труба диаметром 25 мм и длиной 1,4 м – базовая деталь ворошилки.

У 6 садовых 3 зубьевых вил обрезаются трубчатые элементы крепления к черенку. Заготовки равномерно распределяются по длине базовой трубы и привариваются к ней сваркой.

Опорные башмаки (могут быть заменены на колеса) выгибаются из стальной полосы и через узел, обеспечивающий изменение высоты установки и фиксацию, крепятся к базовой трубе.

Прицепное устройство к мотоблоку изготавливается из металлического уголка и двух отрезков стальных труб диаметром 25 и 23 мм.

Для качания в пределах 10° ворошилки относительно мотоблока на конце трубы большего диаметра сверлится сквозное отверстие под шплинт, на другой трубе формируются прорези для шплинта.

Пальцы вил и опорные башмаки

Конструкция предельно упрощена, домашние умельцы могут её критиковать, дорабатывать и улучшать. Самодельные сеноворошилка, косилка для мотоблока значительно упрощают технологию заготовки сена, сокращают временные затраты.

Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

Давно прошли времена, когда сено убирали и ворошили при помощи обычных граблей. Прогресс облегчить тяжелый фермерский труд, и справляться с покосными работами стало намного проще. Производители сельскохозяйственной техники предлагают довольно эффективное навесное оборудование для уборки сена. Подобное оборудование не всегда по карману начинающим фермерам, поэтому многие предпочитают делать грабли ворошилки своими руками.

Грабли для мотоблока своими руками

Если покупать навесное оборудование нет желания, подойдут самодельные грабли к мотоблоку. Для создания простого варианта не потребуется много сил, главное — подготовить чертежи возможных вариантов. Достаточно иметь в запасе прочную сталь и навыки работы со сварочным аппаратом, чтобы изготовить обычные грабли веерные на мотоблок своими руками. Такой вариант хорошо подойдет для уборки сена и листвы.

Какие инструменты и материалы потребуются для изготовления:

Прежде чем приступить непосредственно к созданию граблей, следует изучить чертежи и размеры, видео-советы опытных умельцев и фотографии готовых самодельных конструкций для мотоблока. Процесс изготовления состоит из следующих этапов:

Как вариант, можно не варить новые грабли, а использовать старые вилы. Их приваривают к трубе ровным рядом, а после крепят на мотоблок. Получаются очень удобные и эффективные грабли. Чаще всего подобное оборудование сооружают из 5-7 вил.

Таким образом, за час работы можно сэкономить до 20000 рублей. Именно столько будет стоить хорошее навесное оборудование в магазине. Стоимость может отличаться от модели и компании-производителя. Но дешевле 15000 рублей покупать грабли не стоит, так как их качество, скорее всего, будет далеким от идеала, поэтому оборудование придется часто ремонтировать и менять.

Особенности конструкции

Все тракторные машины и мотоблоки принимают ворошилки 4 и 5-ти колесные. Такие грабли хорошо работают с тракторными устройствами небольшой мощности (до 25 лошадиных сил), сельскохозяйственными мотоблоками и адаптерами мотоблочного типа. Грабли представлены в виде колес с изогнутыми прутьями. Наиболее популярны в использовании два типа:

Независимо от сделанного выбора, качество уборки, ворошения, и скорость выполняемых работ во много раз превысят качество и скорость ручного выполнения.

Как выбрать тракторные грабли

Как выбрать тракторные грабли

В любом магазине сельхозтехники имеется большой выбор тракторных граблей всех видов, поэтому необходимо подойти к покупке, грамотно оценив свои потребности и возможности. Главными показателями служат производительность оборудования, скорость сгребания, а также удельные энергозатраты. Следует согласовать параметры граблей и технические возможности тракторов или минитракторов-тягачей. Чем больше обрабатываемые площади, тем мощней должны быть грабли и шире охват.

Залогом долговечности и надежности работы такого навесного оборудования служит известное имя производителя.

Если фирма известная, можно приобретать и бывшие в употреблении тракторные грабли, для большинства начинающих фермеров это единственный выход.

Делаем своими руками полезные грабли ворошилки

У многих фермеров возникает вопрос, как сделать грабли-ворошилки самому. К счастью, давно прошли те времена, когда сено ворошили и собирали ручными граблями. Сейчас с этим успешно справляются грабли-ворошилки навесные, оборудованные для тракторов, минитракторов и мотоблоков. Конечно, на просторах интернета можно найти немало магазинов, осуществляющих куплю-продажу подобных грабель, вот только цена на них варьируется от 50000 до 200000 рублей. Поэтому гораздо проще сделать этот прибор своими руками.

Ворошитель типа Солнышко

Теперь разберемся с конструкцией ворошителей для мотоблоков и минитракторов типа Солнышко. Для мотоблоков лучше использовать вариант трехколесной ворошилки, для тракторов подойдут пятиколесные. Итак, нам понадобится металлическая труба, проволока 4-7 мм, стальные листы толщиной 4 мм.

Из металлической трубы мы изготовим сварную раму, на которой установим кронштейны, к которым будут крепиться колеса. Диски рабочих колес вырежем из листов стали. Из проволоки мы изготовим пальцы, которые будут сгребать скошенную траву. Они должны быть заменяемы. Прикрепим их к дискам болтами.
