Как переделать мотоблок в минитрактор своими руками видео и чертежи

Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить маленькие самодельные трактора. Имея опыт слесарных и сварочных работ, можно изготовить минитрактор своими руками.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

Какие чертежи понадобятся

Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.

Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:

Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

В интернете вы сможете найти множество видео, как сделать минитрактор своими руками из материалов, доступных на строительных рынках, автомобильных «разборах» или даже свалках.

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовым рамам свойственно испытывать нагрузки на кручение. Лучше всего для них подходит швеллер, уголок или труба квадратного сечения. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.

Конструкция рамы представляет собой прямоугольник или трапецию. Для того чтобы увеличить маневренность трактора, делают переломную раму. Она состоит из двух прямоугольных половин. Та часть, на которой устанавливается двигатель, делается длиннее.

Чтобы увеличить прочность, на раму навариваются дополнительные перемычки, уменьшающие нагрузку от скручивания, а угловые части усиливаются косынками.

Классический вариант рамы для самодельного трактора – цельносварной каркас, который отличается простотой изготовления по несложным чертежам, жесткостью рамы. У такого минитрактора будет хуже маневренность, чем у аналогичной машины с переломной рамой.

При изготовлении рамы учитывайте мощность двигателя будущего трактора. Маломощный мотор может не справиться со слишком тяжелой конструкцией

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Трансмиссия

Задача трансмиссии мини трактора самоделки заключается в том, чтобы передавать крутящий момент с двигателя к ведущим колесам, изменять скорость движения и обеспечивать реверс.

При движении на пониженной передаче двигатель от перегрева защищается дополнительной системой охлаждения. В зависимости от применяемого мотора и от колесной формулы схема трансмиссии может быть разной:

Сложная схема часто применяется на самоделках с переломной рамой. Это трудоемкий вариант для самостоятельного изготовления. Для этого делается колесная формула 4х4 с раздаткой Нива.

Рулевое управление

Для изготовления рулевого управления применяются стандартные запчасти и механизмы автомобилей. Нагрузка на рулевое управление минитрактора меньше нагрузки на рулевое управление автомобиля, поэтому можно использовать детали, бывшие в употреблении. Для изготовления понадобятся:

При сборке все крепится стандартным образом как на автомобиле. Исключение составляют рулевые тяги, которые идут от сошки рулевого механизма и соединяются с рулевыми наконечниками. Их придется укоротить. Это связано с тем, что колея минитрактора меньше колеи автомобиля.

Для установки рулевой колонки и рулевого механизма на раме нужно приварить кронштейны креплений. Высота рулевого вала подбирается таким образом, чтобы руль доставал до уровня солнечного сплетения водителя.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для того чтобы сделать задний мост, берется мост от автомобиля Москвич или ВАЗ 2101 — ВАЗ 2107.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Колеса и тормоза

Поскольку для постройки минитрактора используются стандартные агрегаты от автомобилей, то у них можно позаимствовать тормозную систему.

В роли главного тормозного цилиндра можно использовать цилиндр от сцепления. Он меньше по размерам и его легче установить. Для эффективного торможения достаточно установки тормозов на одну ось. Если задний мост был взят от автомобиля, то все необходимое для подключения тормозов уже есть. Нужно лишь провести тормозные трубки от главного цилиндра к рабочим. Бачок для тормозной жидкости можно взять стандартный.

В качестве колес подходят автомобильные диски на 14 дюймов с одетыми на них тракторными покрышками.

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Гидравлика

Гидравлическая система предназначена для управления навесным оборудованием. Она опускает плуг в начале борозды и поднимает его в конце. Также эта система управляет бульдозерным отвалом.

Установка гидропривода на минитрактор потребует следующих действий:

Использование предлагаемых деталей не является аксиомой, их можно заменить аналогами.

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

Навесное оборудование

Навеска на минитрактор позволяет проводить любые сельскохозяйственные работы:

Такое оборудование как плуг, окучник, тележка просты в изготовлении. Их можно сделать из подручных материалов. Однако их цена в магазинах также невысока.

Приспособления на самодельный трактор

Если вы построили самодельный трактор для работы на участке, то сделать для него дополнительные приспособления не составит никакого труда.

Рассмотрим процесс изготовления фрезы своими руками.

На фото показано, что у вас должно получиться.

Достоинства и недостатки

Самостоятельная постройка минитрактора имеет ряд преимуществ:

Недостатки самостоятельного изготовления:

Цена и отзывы владельцев

Цена строительства самодельного минитрактора своими руками сопоставима с ценой мотоблока, которые чаще переделывают в минитрактор. Дополнительно покупается металлопрокат для изготовления рамы и передней балки. Запчасти от автомобилей приобретаются на авторазборках за треть цены. Поэтому стоимость самоделки в 4-5 раз меньше стоимости заводского изделия.

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

Готовы ли вы построить минитрактор своими руками?

Рекомендации

Судя по опыту эксплуатации самодельных мини-тракторов, наилучшим вариантом мотора является четырехцилиндровый дизель водяного охлаждения мощностью от 30 до 40 л. с. Этой мощности хватает, чтобы обработать даже самую сложную землю на крупных угодьях. Карданные валы можно брать от любых машин.

Для максимальной проходимости используют крупные колеса, при этом ухудшение управляемости компенсируют добавкой гидроусилителя руля.

Самые лучшие гидравлические части – снятые со старой (списанной из-за износа) сельхозтехники.

Акселераторы и навесные механизмы, вне зависимости от создающейся модификации, работают под ручным управлением. Рулевые рейки и механизмы, соединяемые с педалями, чаще всего берут из автомобилей ВАЗ.

Не стоит недооценивать важность установки водительского сиденья, иной раз сдвиг на несколько сантиметров существенно меняет дело

О том, как сделать минитрактор своими руками, смотрите в следующем видео.

1 Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать различными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу. Однако существует стандартный вариант, к которому прибегают чаще всего.

В данном варианте мотоблок будет расположен на заведомо подготовленной раме, которая изготавливается самостоятельно. В качество тормозов будет взят механизм барабанного типа из Жигулей. Также из Жигулей можно взять рулевую рейку. А для разблокировки дифференциала следует возле руля установить ручку, что уменьшит неудобства, которые возникают на поворотах.

самодельный минитрактор из мотоблока и подручных материалов

1 Минитрактор из мотоблока МТЗ

Один из самых простых способов приобрести свой трактор – сооружение тракторов из мотоблоков МТЗ 05. Данный мотоблок оборудован 2-цилиндровым двигателем, ездящим на дизельном топливе. При работе нагрузка уходит на переднюю часть, что в существенной мере усложняет процесс работы. Однако данная проблема поддается устранению следующим образом:

2 Минитрактор из мотоблока Каскад

Каскад – это один из лидирующих на российском рынке сельхозтехники мотоблок. Он имеет 4-ступенчатую коробку передач (две скорости передние, две задние), цепной усиленный редуктор, двигатель ДМ с карбюратором К-946, а также топливный бак на 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

Минитрактор из мотоблока работает с любым навесным оборудованием

Множество владельцев данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом, переделка мотоблока Каскад под мини-трактор занимает совсем немного времени и усилий, особенно, если в наличии имеется адаптер с сидением. Если же купить адаптер по тем или иным причинам нет возможности, то трактор из мотоблока Каскад можно сделать самостоятельно.

3 Минитрактор из мотоблока ОКА

Соорудив трактор из мотоблока ОКА, вы сделаете огромный вклад в уход за земельным участком, так как сократится время и силы, которые расходуются на окучивание и другие виды земельных работ. Кроме того, в такой трактор, как и мотокультиватор, может быть оснащен разнообразным видом съемного оборудования: борону, плуг, грабли, косилку, окучиватель и другие.

Для изготовления самодельных тракторов с мотоблоков чаще всего требуются такие детали и инструменты:

4 Мини-трактор из мотоблока Салют

Мотокультиватор фирмы Салют также хорошо подойдет для того, чтобы соорудить из него собственный мини-трактор. Данный агрегат является интегральным, так как рукоятки могут поворачиваться на 180 градусов. Надежное передвижение обеспечивается за счет 2 цельнолитых колес с резиновыми покрышками. Захват фрезы у Салюта – 80 и 105 см. Что касается движущей части, то Салют может иметь несколько вариантов 4-тактных двигателей, при этом производители моторов также разнятся.

Рама для установки мотоблока

Данная установка оснащена ременной передачей на двигатель от редуктора, при этом, в отличии от других моделей, Салют имеет 2 ремня, что уменьшает проскальзывание ремней, а также увеличивает крутящий момент, передающийся на вал агрегата и срок эксплуатации.

Устройство мотоблока и минитрактора

У мотоблока и минитрактора достаточно много общих конструктивных черт, что и позволяет спокойно переоборудовать одно устройство в другое. Но, все-таки, это два разных технических агрегата, что будет понятно из описания их технического устройства.

Мотоблоки Кайман, Патриот, Техас, Прораб, Викинг, Форза состоят из нескольких основных рабочих узлов:

Минитракторы имеют схожую конструктивную структуру, включая в себе те же основные элементы, но не много отличаясь в технических характеристиках этих рабочих узлов. Устройство минитрактора российского, китайского и белорусского производства, будет выглядеть следующим образом:

Именно данное обстоятельство и заставляет различных энтузиастов пытаться переделать свои мотоблоки в полноценные минитракторы, чтобы было более удобно ими управлять. Кроме того, переделанные мотоблоки будут показывать куда более высокую производительность, чем до процесса переделки.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

https://youtube.com/watch?v=aeAC0Jai0Yo%3Ffeature%3Doembed

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

https://youtube.com/watch?v=BrdoqUrgDHM%3Ffeature%3Doembed

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав  минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Самодельные минитрактора — видео

https://youtube.com/watch?v=5gAyx1aRiO0%3Ffeature%3Doembed

https://youtube.com/watch?v=kNWXUVWOtsY%3Ffeature%3Doembed

https://youtube.com/watch?v=rqvslHwlFwI%3Ffeature%3Doembed

Самодельные модели мини тракторов, фото и видео которых
можно найти на страничках конструкторов обычной самодельной техники для
аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной
функциональностью. Создание одной из моделей сельскохозяйственной техники может
быть довольно долгой и не простой, но облегчить процесс конструирования может
помочь видео, подробно описывающее поэтапное строительство мини трактора. В
результате можно создать технику, которая поможет значительно быстрее и
эффективнее обрабатывать сельскохозяйственные территории.

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата

Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Для обработки участков земли с небольшой площадью оптимально использование малогабаритных тракторов. Стоимость заводских изделий достаточно высока, поэтому многие сельские жители создают самодельный минитрактор из мотоблока. За счет применения коробок передач с несколькими скоростями удается расширить тяговый диапазон и вести обработку почвы сельскохозяйственными орудиями с увеличенной рабочей зоной.

Выбор мотоблока под минитрактор

Перед тем как сделать минитрактор с мотоблока, требуется выбрать исходную модель. При подборе следует учитывать ряд параметров:

Для переделки под тракторы применяются изделия отечественного, китайского и белорусского производств.

Китайские

Китайские мотоблоки представляют собой копии российских изделий. В качестве силовых установок применяются двигатели собственной разработки и производства, которые несколько отличаются от российских узлов. Преимуществом моделей является цена, которую снижают за счет упрощения конструкции и экономии на материалах. Из-за этого имелись нарекания к качеству изделий, но последние модели во многом лишены такого недостатка. Улучшение качества изготовления и сборки стало причиной роста популярности китайских изделий.

Функции, параметры двигателей и весовые характеристики китайской техники мало отличаются от российских аналогов. К числу распространенных марок можно отнести продукцию под брендами Зубр, Кентавр, Аврора.

Российские

Мотоблоки производства российских заводов относятся к числу более популярных моделей. Соответственно, они чаще используются и в качестве исходной базы для постройки самодельных тракторов. Особенностью конструкции является ременное сцепление в трансмиссии и система привода навесного оборудования от отдельного шкива (сенокосилок или почвенных фрез).

В качестве силовых агрегатов часто используются импортные двигатели (например, Lifan), идентичные применяемым на китайской технике. За счет этого решения удалось снизить стоимость изделий и улучшить ряд характеристик. Двигатели обладают малым объемом и гибкой характеристикой мощности и крутящего момента. При этом обеспечен большой ресурс и хорошая топливная экономичность.

Кроме изделий российского производства на рынке встречаются мотоблоки, собранные на Минском тракторном заводе (МТЗ). По своим характеристикам они не уступают российским аналогам. На технике используются силовые агрегаты Honda или Weima, развивающие до 13 л.с. Конструктивной особенностью является использование многодискового «мокрого» сцепления мотоциклетного типа и дифференциала. Для привода дополнительных агрегатов применяется вал со шлицами.

Особенности конструкций

Переоборудование мотоблока в минитрактор не требует от владельца оформления технической документации и регистрации транспортного средства в органах ГИБДД. Общей чертой для самодельных конструкций является рама, на которой жестко установлен силовой агрегат, задний мост и узлы управления. При сборке трактора используются готовые узлы от серийных автомобилей и тракторов.

Для желающих сэкономить время выпускаются готовые комплекты для переделки мотоблока в минитрактор.

Примером может служить комплект для переоборудования техники Crosser со средней стоимостью от 60 тыс. рублей.

Встречаются более доступные комплекты, которые изготавливаются мелкими мастерскими. В состав наборов входит рама, приводы и механизм тормоза, крылья, а также сиденье и рулевая трапеция. Стоимость комплекта находится в пределах 16-18 тыс. рублей. Плюсом такого набора является универсальность — покупатель дорабатывает его под имеющийся в наличии мотоблок в соответствии со своими предпочтениями.

В качестве силовых агрегатов стандартно используются четырехтактные карбюраторные двигатели с объемом цилиндра до 250 см³ и развивающие до 10-13 л.с. Реже встречаются дизели с близкими характеристиками. Коробки передач имеют до четырех скоростей и связаны с ведущими колесами ременной передачей. В приводе колес применяются шестеренчатые или цепные редукторы. В штатных трансмиссиях часто отсутствует дифференциал.

Устанавливаемая на минитрактор дополнительная пара колес может использоваться для управления направлением движения. Теоретически ее можно оснастить приводом, но схема трансмиссии усложнится. Для реализации полного привода требуется применение шарниров равных угловых скоростей на управляемых колесах и дифференциала. В противном случае полный привод будет ухудшать проходимость и снизит надежность трансмиссии.

В зависимости от предназначения минитрактора выбирается схема рамы. Если трактор используется для пропашных или иных сельскохозяйственных работ, то оптимальной станет замкнутая прямоугольная рама из стального профиля. Рама должна иметь достаточную прочность и выдерживать вес механизмов трактора, а также нагрузки, возникающие в процессе работы.

Если минитрактор предполагается использовать как средство транспортировки, то рекомендуется применение ломаной рамы, состоящей из двух частей. Элементы рамы соединены между собой шарнирным соединением. Сложностью создания такой конструкции становится трансмиссия. Для передачи крутящего момента на ведущие колеса придется использовать карданный вал или размещать двигатель вместе с ведущими колесами на одной части рамы. Второй вариант проще, но не обеспечивает равномерной загрузки колес трактора.

Возможна установка поперечин для задней навески вспомогательного сельскохозяйственного оборудования. Для буксировки прицепов применяются готовые адаптеры или самодельные узлы, созданные с учетом особенностей прицепа.

Минитрактор переломка из мотоблока

Прежде чем приступать к работе, необходимо определить, на каком участке будут производиться работы с помощью мототрактора. Для обработки плотной и сухой почвы нужен тяжелый культиватор, поэтому двигатель должен обладать достаточной мощностью, а основание в виде рамы должно быть прочным, чтобы выдерживать вес всех узлов и дополнительную нагрузку при работе.

Для того, чтобы сделать минитрактор переломка своими руками, необходимо следующее:

Само название «переломка» указывает на особый тип рамы: она состоит не из цельного отрезка металлопрофиля или трубы, а разделена на две части. Такая конструкция увеличивает мобильность устройства, позволяет использовать минитрактор с прицепом.

Чертежи и размеры рамы:

Узел перелома можно изготовить из передней ступицы от любого автомобиля. Для крепления колес необходимо использовать укороченные мосты. Фото и видео с подробным разбором того, как правильно укоротить мосты, можно легко найти в интернете.

Для мини-трактора подойдет мотоблок с одноцилиндровым дизельным двигателем, который отличается экономичностью. Такой мотоблок лучше устанавливать спереди, что обеспечивает равновесие всего оборудования при эксплуатации.

Минитрактор из мотоблока Кентавр

Наиболее надежными и практичными самодельными тракторами являются конструкции, созданные на базе профессиональных или полупрофессиональных мотоблоков. Изделия имеют высокую стоимость, которая окупается ресурсом и многофункциональностью.

Преимуществом трактора на базе мотоблока Кентавра является дизельный двигатель с мощностью до 9 л.с. Двигатель устанавливается в передней части самодельной рамы. Рама собирается из обрезков швеллера или уголков. Для передачи крутящего момента на задние ведущие колеса используется ременная или шестеренчатая передача. Вращающиеся элементы кинематической цепи следует закрыть защитными кожухами, которые предотвратят затягивание одежды оператора в процессе эксплуатации.

Поскольку дизельный двигатель обладает большим весом, то следует обратить внимание на развесовку трактора. При необходимости буксировки прицепов рекомендуется увеличить нагрузку на задние ведущие колеса. Передний мост не оснащается подвеской и выполняется поворотным. Для механизма управления применяются редукторы от легковых автомобилей. При эксплуатации с полной загрузкой мост должен иметь надежный контакт с дорогой, иначе трактор будет неуправляемым.

Тормозные механизмы колодочного или ленточного типа с механическим приводом размещены на выходном валу двигателя или на ведущих полуосях. Рабочее место оператора рекомендуется оснастить мягким сидением с системой регулируемой амортизации (от тракторов или грузовых автомобилей). Такое решение улучшит условия работы водителя, поскольку самодельный трактор лишен подвески.

Минтрактор из мотоблока Зубр

Китайские мотоблоки Зубр оснащаются бензиновыми и дизельными двигателями различной мощности. Для постройки трактора рекомендуются дизельные тяжелые мотоблоки, которые оснащены системой жидкостного охлаждения. За счет этого трактор сможет работать длительное время в условиях повышенных температур окружающего воздуха.

Чтобы сделать трактор из мотоблока своими руками, потребуется сделать раму из стального уголка 50 мм. На передней части рамы расположены поперечины для установки двигателя. Рама дополнительно усилена поперечинами и укосинами, которые повышают жесткость на кручение.

Двигатель жестко закреплен на раме, поэтому возможно появление усталостных трещин под точками установки. Момент от двигателя передается парой ремней на расположенную над задней осью коробку передач. Зона работы ремней закрыта металлическим щитком (для защиты левой ноги оператора) и поперечиной (для защиты руки от травм).

Рулевой редуктор от «классических» моделей ВАЗ устанавливается на кронштейне рядом с педальным узлом. Для механизма поворота используются серийные детали рулевых механизмов отечественных и импортных автомобилей.

Для остановки применяются механические ленточные тормоза. Барабаны выполняются из стальных цилиндрических заготовок (например, старых баллонов для газа). Установка рычагов и педалей делается на втулках, размещенных на раме. Приводы тормозов регулируются по длине для компенсации износа колодок и изменения интенсивности торможения.

Минтрактор из мотоблока Агро

При постройке трактора на базе Агро необходимо учитывать малую прочность штатной оси на излом. Отмечены случаи поломки осей при эксплуатации мотоблока без дополнительного веса, а при повышенной нагрузке риск разрушения узла возрастает. Для снижения риска поломки применяются модернизированные колесные редукторы (от автомобилей УАЗ или ЛуАЗ). При установке редукторов возможно изменение передаточного отношения, что позволяет увеличить тяговый диапазон.

Перед тем как сделать самодельный трактор, необходимо определиться с местом расположения двигателя: спереди или сзади.

Процесс постройки выглядит следующим образом:

Минтрактор из мотоблока Нева

Техника под маркой Нева оснащается рядом двигателей, развивающих 5,5-10 л.с. Двигатели комплектуются коробками передач с двумя или четырьмя передачами (плюс реверс). Привод колес выполняется от редуктора комбинированной схемы (шестерни и цепь). Для самодельного трактора из мотоблока «Нева» предпочтительнее использовать модели с мощным двигателем.

В схеме конструкции мотоблоков Нева имеется штатная сцепка, которая предназначена для навески плуга, бороны и других сельскохозяйственных устройств. Сцепное устройство переносится на самодельный трактор без изменений. Постройка тракторов на базе «Невы» выполняется по чертежам, которые публиковались в периодических изданиях.

Среди конструкций, созданных своими руками, имеется схема, основанная на заимствованной передней подвеске и рулевой рейке от малолитражного автомобиля Ока. Для изготовления заднего моста применяется узел от Нивы.

Минтрактор из мотоблока МТЗ

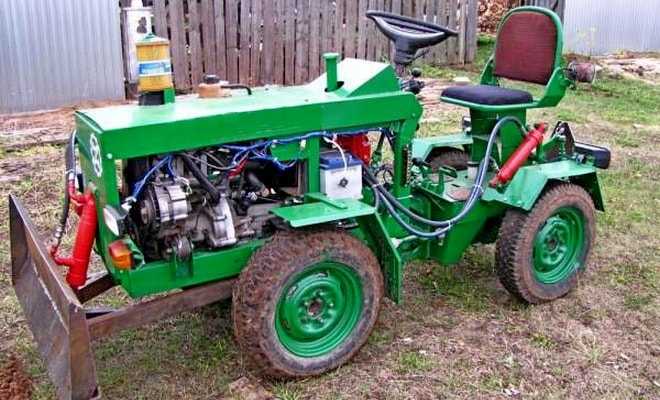

При постройке трактора на базе мотоблока МТЗ используется мощная рама из стального профиля квадратного сечения. Колеса и двигатель закрываются самодельными капотами из стального листа. Пол кабины рекомендуется покрыть резиновым листом, который предохранит металл от повреждений и преждевременной коррозии. Особенностью конструкций тракторов на базе техники МТЗ является возможность обратного переоборудования.

В схеме тяжелого самодельного трактора используется гидравлический привод вспомогательных механизмов (плуга или отвала). Гидравлика постоянно работает от шестеренчатого насоса, который приводится отдельным ремнем от шкива, расположенного на удлиненном выходном валу редуктора. Управление гидроприводом выполняется через золотниковый распределитель. Возможно использование в рулевом управлении гидравлического цилиндра, который облегчает вращение руля.

Размеры и мощность двигателя позволяют установить автомобильный генератор, который будет работать совместно с аккумуляторной батареей. В этом случае трактор оснащается внешней светотехникой (фары, указатели поворота, габариты), и можно эксплуатировать его в темное время суток.

Тракторы-самоделки на базе Каскада конструктивно мало отличаются от остальных. Двигатель размещается в передней части рамы и приводит во вращение колеса заднего моста. В конструкции заднего моста могут использоваться редуктор и укороченные чулки от моста заднеприводных моделей ВАЗ или Москвич. В заднем мосту сохраняется штатная главная пара и дифференциал. За счет укорачивания чулка колея снижается до необходимых параметров. На чулках устанавливаются стандартные ступицы и колесные диски с шинами от указанных автомобилей.

Для управления трактором из мотокультиватора Каскад применяется поворотная передняя балка, построенная на основе крестовин автобуса ПАЗ. Поворотные ступицы и рулевой редуктор взяты от автомобилей ВАЗ.

Двигатель передает крутящий момент через ременную передачу на четырехскоростную коробку скоростей, позаимствованную от «жигулей» (возможно использование коробок от «москвича»). Коробка связана с задним мостом коротким карданным валом. Недостатком такой схемы являются увеличенный вес и низкая проходимость трактора по размокшему грунту.

Техника под маркой «Ока» оснащается двухскоростными реверсивными коробками передач и редукторами с цепной схемой передачи момента. Отдача двигателей достигает 9 л.с. Самодельные минитрактора из мотоблока «Ока» могут оснащаться рамой из двух частей и системой полного привода 4х4. Двигатель располагается на передней части рамы и закрывается сверху штатным капотом. Половины рамы соединяются карданным шарниром от грузового автомобиля.

На задней части рамы установлена раздаточная коробка. Привод переднего и заднего моста выполняется карданными валами, которые приводят во вращение стандартные цепные редукторы.
