Схема такой системы зажигания мотоблока «Риони-2». В основе схемы лежит фланцевое однодисковое магнето типа М25Б левого вращения, которое объединяет в себе генератор переменного тока низкого напряжения и повышающий автотрансформатор, предназначенный для преобразования тока низкого напряжения в ток высокого напряжения.

На неподвижном сердечнике якоря, имеющем два полюсных наконечника, намотаны две обмотки: первичная и вторичная. Первичная обмотка одним своим концом соединена с массой, а другим — с неподвижным контактом прерывателя. Подвижный контакт прерывателя располагается на одном плече рычажка прерывателя.

Размыкание контактов прерывателя осуществляется при нажатии кулачка на пятку второго плеча рычажка.

Вторичная обмотка имеет значительно большее число витков, чем первичная. Одним концом она через первичную обмотку подсоединена к массе, а другим — через наконечник — к центральному контакту свечи. Параллельно контактам прерывателя установлен конденсатор, уменьшающий искрообразование при размыкании контактов и повышающий напряжение во вторичной обмотке, что способствует улучшению разряда между контактами свечи.

Между полюсами-наконечниками магнето вращается ротор — постоянный магнит. При вращении магнит создает в якоре переменное по значению и направлению магнитное поле, которое, пересекая проводники первичной обмотки, индуцирует в ее цепи переменный ток низкого напряжения, дважды изменяющий свое направление за один оборот ротора магнето.

Этот ток достигает максимального значения, когда полюсы постоянного магнита оказываются повернутыми относительно башмаков якоря на 90°. Тогда же происходит резкое изменение направления на противоположное магнитного потока, пронизывающего витки первичной обмотки. В этот момент кулачок 13 прерывателя размыкает контакты и, а следовательно, и цепь первичной обмотки.

Размыкание контактов прерывателя осуществляется в момент времени, соответствующий подаче искры на свечу, а ток высокого напряжения проходит по цепи: вторичная обмотка, наконечник свечи, шайба, центральный электрод свечи, воздушный зазор между центральным и боковым электродами, корпус свечи, масса двигателя, вторичная обмотка.

Если в момент размыкания контактов прерывателя образуется искра, то при дальнейшем увеличении зазора между контактами большая часть тока поступает на конденсатор 18. Конденсатор в результате поглощения тока заряжается, а искрение на контактах ослабевает.

По достижению на обкладках конденсатора определенного значения напряжения образуется разрядный ток, имеющий направление, противоположное току в первичной обмотке.

Образуемые этими токами магнитные потоки будут противоположны по направлению, что приведет к быстрому размагничиванию сердечника трансформатора, а совокупность процессов быстрого размагничивания и намагничивания способствует дополнительному повышению э. д. с. на вторичной обмотке.

Центральный электрод свечи соединяется с наконечником. Во избежание замыкания на корпус свечи центральный электрод залит в изолятор, который должен выдерживать электрическое напряжение до 20—22 кВ. В корпусе свечи изолятор фиксируется медными прокладками.

На магнето устанавливается выключатель, используемый для остановки двигателя. При замыкании его контактов создается цепь, исключающая из работы контакты прерывателя, и ток высокого напряжения во вторичной обмотке индуцироваться не будет. Предохранительный искровой промежуток предупреждает пробой вторичной обмотки автотрансформатора током высокого напряжения, превышающим допустимое значение, что может возникнуть в результате отсоединения провода высокого напряжения от наконечника свечи.

Магнето М-137 оборудовано пусковым ускорителем МС-151. Корпус магнето изготовлен из цинкового сплава, внутри него залиты полюсные наконечники. Наконечники соединены пластинчатым стержнем. На стержне намотан автотрансформатор — катушка индуктивности с двумя обмотками.

На крышке корпуса смонтирован выключатель зажигания, и со стороны посадочного фланца в корпус ввернут упор пускового ускорителя. Внутри корпуса находится ротор на двух подшипниках качения, состоящий из валика магнето и пакета металлических ламелей, напрессованных на магнит. Этот узел залит цинковым сплавом.

Задний хвостовик валика магнето выполнен конусным для посадки пускового ускорителя. В передней стенке корпуса магнето имеется опорный узел валика магнето, а в полости крышки прерывателя магнето собран сам механизм прерывателя. Пусковой ускоритель позволяет обеспечить достаточно интенсивную искру при медленном вращении коленчатого вала двигателя. При запуске ускоритель также обеспечивает запаздывание момента зажигания, что облегчает пуск двигателя.

Рис. 3.37. Схема магнето М-137

При монтаже системы зажигания на двигатель осуществляется установка угла опережения зажигания. Для этого снимается кожух маховика. Поршень ставится в положение в. м. т., что определяется по клапанам: оба должны быть закрыты. После этого совмещаются метки на маховике и на задней стенке его кожуха.

При этом угол опережения зажигания равен 33° поворота коленчатого вала. С магнето снимается крышка прерывателя, и проверяется щупом зазор, который должен быть равен 0,25—0,35 мм. Если зазор не соответствует этому значению, то отпускается винт крепления стойки контактов прерывателя и поворотом эксцентрика устанавливают требуемый зазор.

После этого винт крепления стойки зажимается.

Рис. 3.38. Принципиальная схема системы зажигания мотокультиватора МК-1

Правильность – установки контролируется по реакции валика магнето на поворот винта крепления малой шестерни. При повороте винта влево валик не должен поворачиваться. В случае обратного поворота винта валик повернется, но пружина ускорителя вернет его в первоначальное положение.

При текущем контроле угла опережения зажигания снимается кожух маховика, а коленчатый вал поворачивается по ходу до срабатывания ускорителя. Затем, проворачивая коленчатый вал, ищут положение размыкания контактов. Если при этом риски на маховике и его кожухе не совпадают, то их необходимо совместить, а корпус магнето следует повернуть в проушинах в требуемом направлении до размыкания контактов.

В отличие от рассмотренных основу систем зажигания мотоблока МБ-1 и мотокультиватора МК-1 составляет бесконтактное электронное магнето. Она малочувствительна к загрязнению свечи зажигания. Отсутствие же контактов значительно повышает надежность системы зажигания и практически исключает необходимость ее технического обслуживания.

При определенном положении ротора магнето через управляющий электрод тиристора происходит разрядка накопительного конденсатора и передача от него накопленной энергии в первичную обмотку катушки зажигания. При этом в ее вторичной обмотке наводится высоковольтный импульс, обеспечивающий подачу по проводу через помехоподавительный наконечник электрического разряда к электродам свечи зажигания. На рис. 3.38 свеча зажигания А17В обозначена цифрой, а помехоподавительный наконечник — цифрой.

Чтобы остановить двигатель мотокультиватора, достаточно нажать кнопку.

В отличие от описанного, статор СМК-1 бесконтактного электронного магнето двигателя мотоблока МБ-1 располагается снаружи вентилятора-маховика и постоянный магнит, закрепленный на нем, проходит под башмаком статора с зазором 0,1—0,15 мм. В магнето входит также преобразователь ПМК-1, а в систему зажигания — свеча А17В (или A11-I) и кнопка «мотор-стоп».

Система электрооборудования мотоблоков «Мепол-Терра» в качестве источника энергии имеет магдино типа «Бош», расположенное на верхнем носке коленчатого вала двигателя. Для питания приборов световой сигнализации в магдино устанавливается индукционная катушка освещения.

Катушка зажигания и катушка освещения располагаются на статоре магдино и повернуты друг относительно друга на 180 °. Первичная и вторичная обмотки системы зажигания помещены на металлическом сердечнике, заканчивающемся полюсными наконечниками. Аналогично выполнена и обмотка освещения.

В момент, когда два постоянных магнита маховика находятся над полюсными наконечниками катушки зажигания, два других постоянных магнита располагаются над полюсными наконечниками обмотки освещения. При вращении магнето постоянные магниты обходят указанные обмотки, индуктируя в первичной обмотке катушки зажигания и обмотке освещения переменный ток низкого напряжения.

Подача напряжения на свечу зажигания осуществляется от катушки зажигания.

На двигателе применяется свеча зажигания 14-5R, а выключатель зажигания в целях обеспечения безопасности при эксплуатации вынесен на штангу управления. Необходимо отметить, что в последнее время подобные системы безопасности нашли применение и на других мотоблоках зарубежных фирм, а на мотоблоке «Кубота-Т720» при отключении зажигания также автоматически прерывается подача топлива.

Поломки и способы их устранения

Неисправностей системы зажигания существует достаточно много. По этой причине детали системы зажигания должны проверяться и настраиваться регулярно.

Главной проблемой является отсутствие искры. При зажигании должна образовываться искра. Если этого не происходит, то требуется проверять всю систему зажигания. Отсутствие искры возможно при нагаре, а также при поломке свечи. Эти неисправности встречаются наиболее часто.

При отсутствии искры свеча выкручивается и осматривается. Боковой и центральные электроды должны быть без нагара. При нагаре стоит не только провести очистку, но и проверить топливную систему на протечки трубок. Нагар очищается тщательно. После процедуры свеча протирается обязательно сухой ветошью.

Не забываем про проверку магнето

Стандартная процедура при отсутствии искры:

• достать (выкрутить) свечу;
• свечка нагревается над газовой конфоркой или другим источником тепла;
• с поверхности соскребается нагар и остатки горючего;
• надевается наконечник и идет проверка искры, то есть электрод расположен в 1 мм от корпуса двигателя. Сам мотор в это время запускается рукой;
• при исправной свече появится искра, если этого не случилось, то идет замерка расстояния между боковой и центральной зоной электродов;
• если лезвие входит плотно в зазор, значит все в пределах нормы, если нет, то требуется стукнуть по тылу центральной части электрода. Это поможет изменить размер;
• далее идет вторичная проверка искры.

Важно! Сразу после проверки свечи идет проверка магнето.

Проверить магнето можно в поэтапном варианте:

• свеча очищается и проверяется на исправность;
• на окончание свечи надевается небольшой специальный колпачок, у которого привод исправен;
• нижняя часть свечи подносится к корпусной части магнето;
• маховик вращается вручную;
• если искры нет, то потребуется замена магнето на рабочий механизм.

Замена обязательна, так как это позволит не изнашивать остальные механизмы двигателя.

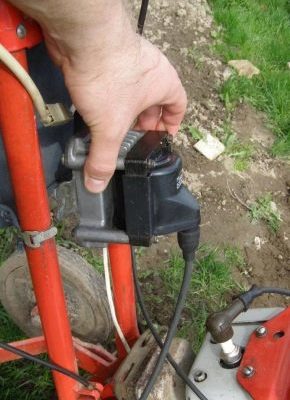

Катушка проверяется по стандартной системе, которая используется и для магнето.

Есть несколько признаков неисправности катушки:

• отсутствие искры или ее фактическая слабость;
• запах, схожий с плавленой пластмассой, в месте расположения катушки;
• трескающий звук при попытках завести технику.

Любой ремонт начинается с внимательного осмотра. Первоначальным этапом является демонтаж механизма. Для этого выкручиваются крепежные болты, и снимается верхняя крышка корпусного типа. Провод высоковольтного характера отключается. Только после этого вытягивается сама катушка.

Распространенной причиной отсутствия подачи тока на свечу считается плохой контакт. Исправление регламентировано зачисткой проводов. В ряде случаев требуется провести полноценную замену всех проводов.

Важно! Если в технике используется автоматическое (электронное) зажигание, то провод отключается самостоятельно при помощи предохранителя специального типа.

При стандартных системах запуска, в том числе ручных, отключение проводов требуется проводить самостоятельно.

Регулировка системы зажигания

Как выставить зажигание на мотоблоке Нева зависит от ряда факторов. Нюансы:

• модель и наличие модернизации;
• тип свечей;
• время настройки, то есть первичная или вторичная регулировка.

Первичную настройку делают совместно с первой обкаткой мотоблока. Вторичная проводится после любых длительных рабочих процессов или же простоя.

Перед тем как отрегулировать зажигание, потребуется провести обкатку мотоблока, а также проверить все остальные системы техники.

Важно! Воспламенение искры в момент зажигания регулируется распределением с помощью крышки магнето, а нижняя часть механизма ее прерывает. Для правильной работы такой функции и требуется настройка и регулировка.

В этом видео вы узнаете о свечах для мотоблока нева: При подготовке агрегата в рабочее состояние, как проверить катушку зажигания:

• первоначально проверяется рабочий процесс маховика до точки контактного размыкания, происходящего в магнето;
• замеряется расстояние между двумя частями системы – «наковальней» и «молотком»;
• поворот маховика до момента сжатия поршневого механизма;
• при движении маховика в верхнюю часть, его снова поворачивают. Далее будет слышен стук одноразового типа, который свидетельствует о работе муфты обгонного типа;
• маховик поворачивается против часовой стрелки. Вторая метка должна сойтись с корпусной отметкой;
• регулируется дистанционное расстояние между двумя контактами (кулачком и прерывателем). Зазор у каждой модели свой. Для Невы варьирование идет от 0,25 до 0,35 мм;
• кулачок закрепляется винтом специального типа, расположенным наверху.

Важно! Стандартный порядок выставления зажигания является обязательной процедурой для Невы.

Проверка и ремонт катушек зажигания является обязательной процедурой, так как после выполненной регулировки запуск двигателя становится более быстрым и плавным. Это приводит к замедленному износу группы поршневой системы и других механизмов двигателя.

Данные свечи подходят к мотоблоку нева

МБ 1 является предшественником Невы и однотипным вариантом по зажиганию.

Важно! Отказ свечи – самый частый случай поломки, поэтому требуется иметь запасной вариант свечи, который был проверен.

Вся настройка и регулировка зажигания мотоблока производится только на проверенных свечах, которые уже были в работе.

Для двигателей типа ДМ 1 или модификаций список наиболее подходящих свечей включает в себя:

Все эти варианты имеют размер резьбы в 1,2 сантиметра.

Стоит учесть, что хорошо подходят профильные свечи от различных известных брендов. Например, В8АС.

Экономия на свечах при наличии техники класса МБ недопустима. То же самое касается модификаций типа НЕВА.

Проверка работоспособности свечи:

• свеча выворачивается;
• протирка электродов сухой ветошью;
• снятие нагара при наличии;
• зазор устанавливается между электродами;
• на свечу закрепляется угольник от провода высоковольтного типа;
• свечной корпус прижимается к головной части цилиндра;
• далее прокручивается коленвал, и смотрится есть ли искра.

Таким способом можно проверить любой тип свечи.

Важно! Зазорный размер между системой стартера и башмаком магнитного характера составляет от 0,1 до 0,15 мм.

Если зазор имеет другой размер, то его потребуется отрегулировать. Стоит помнить, что у каждого типа мотоблока свой размер зазора, но у модификаций МБ он расположен в пределах 0,1-0,15.

Не забываем про зазор

Техника типа Нева отличается от аналогичных мотоблоков повышенной износостойкостью и эффективностью, но требуется проверить катушку зажигания на мотоблоке до начала работы.

Катушка зажигания регулируется стандартным способом:

• лист альбомный формата А4 складывается вчетверо;
• ослабляется два болта на креплении модуля;
• под подушку закладывается сложенный лист;
• подушка продавливается, болты крепления затягиваются;
• маховик проворачивается;
• проверяется наличие искры;
• механизм полностью устанавливается.

Если мотокультиватор проходит капитальный ремонт или любую замену деталей, то зажигание мотоблока МБ также проверяется.

По проверкам зазоров у МБ и дальнейших модификаций, в том числе нового модельного ряда типа Нева, есть различия в размерах необходимого зазора. Большая часть устанавливается в инструкции по эксплуатации, которая индивидуальная для разных типов моделей.
