Как самому сделать реверс редуктор

Как сделать реверс редуктор своими руками

Реверс редуктор входит в основную часть мотоблока — привод. От его надежности зависит долговечность мотоблока. Задачей такого редуктора является сохранение и поддержание работоспособности машины в сложных условиях.

Зависимость работы минитрактора от редуктора

Мотоблок предназначен для облегчения труда землевладельцев. Чтобы он исправно и безотказно работал, вспахивая землю, убирая листья и сухую траву, осуществляя посадку, необходимо иметь достаточный запас мощности и скоростей. Чтобы узнать, как сделать реверс на мотоблоке, надо ознакомиться с его устройством и возложенными на него задачами.

Понижающий реверсивный агрегат называют ходоуменьшителем. Им комплектуют все современные установки, работающие на бензине или дизеле и имеющие воздушное охлаждение.

Это дополнение позволяет сельхозмашине безопасно работать при повышенной нагрузке, как выкапывание картофеля, обработка тяжелой почвы, вспашка.

Выбирать мощность нужно в зависимости от величины площади участка:

• 5 л.с. — от 6 до 10 соток;
• 6 л.с. — не более 30 соток;
• 7 л.с. — до 50 соток;

Для более масштабных наделов выбирается мощность, превышающая 7 л.с. Схема установки включает в себя редуктор для минитрактора, он закреплен на приводном валу, где рядом с одной стороны находится коробка передач, а с другой узел сцепления.

Он представлен шестеренками, которые сцепляются с помощью зубчатой передачи. Редуктор реверсивный обеспечивает набор необходимых скоростей.

Если решили сделать его своими руками, то он должен быть надежным и выдерживать нагрузки на трудных участках.

Можно просто позаимствовать этот узел у другого устройства — мотоцикла или минитрактора. При этом важно учесть передаточные соотношения. Реверс редуктор на мотоблоке имеет показатели 1:4.62. Соблюдение этих значений гарантирует нормальную работу агрегата: улучшение ходовых и тяговых показателей и разгрузку приводной коробки передач.

Изготовление реверсивного редуктора

Если хотите соорудить узел по своему усмотрению, то вам не обойтись без заимствованного корпуса. Вне заводских условий самостоятельно его сделать невозможно. В качестве материала используют чугун или алюминиевый сплав. Производят корпус на специальном оборудовании. Чтобы сделать реверсивный редуктор дома, нужно начать с корпуса.

Если не удалось подобрать от других механизмов, то его можно соорудить из трубы для газа с толстыми стенками с размером наружного диаметра 2.73 см. Внутренние составляющие: оси, шестерни. Они должны выдерживать нагрузки, которым будет подвергаться самодельный реверс редуктор.

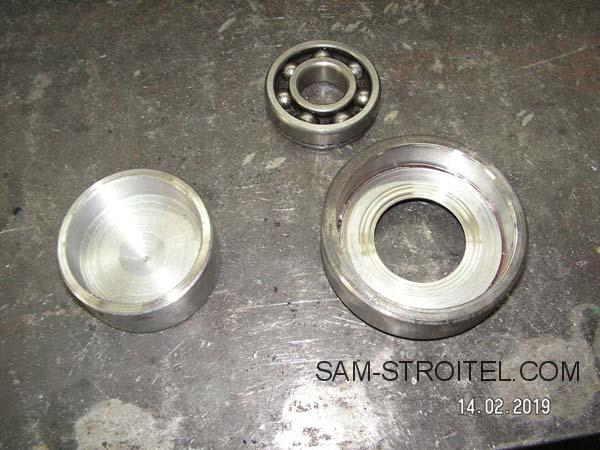

Касательно сальников, подшипников, предохранителей, то их рекомендуется выбирать, исходя из конструкции.

Следует очень внимательно отнестись к изготовлению кулачков на ступицах, а так же реверсивным втулкам, поскольку они будут подвергаться повышенным динамическим нагрузкам.

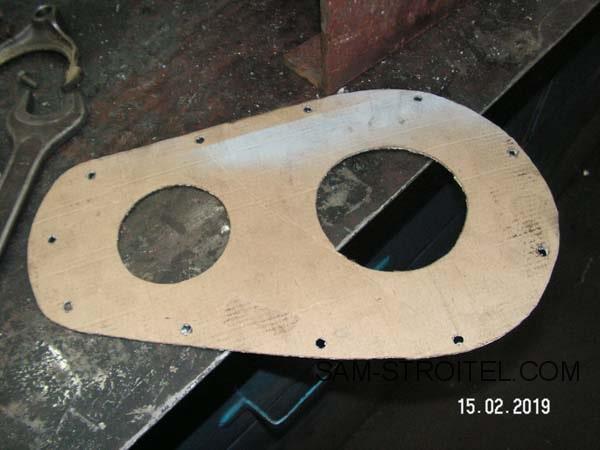

Ведущая и ведомые шестеренки должны быть изолированы друг от друга прокладкой, толщиной которой можно регулировать величину степени их прижатия.

Как качественно собрать редуктор

Схемы переключения направления движения сельхозмашины выглядят следующим образом:

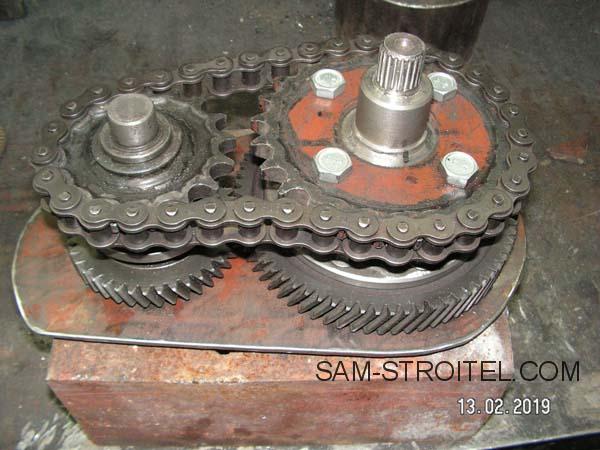

1. Приводная звездочка, расположенная на главном валу, передает момент вращения шестерне конической, которая является ведущей.
2. 2 ведомые шестеренки конические насажены на шлицевой хвостовик. Одна из них, которая имеет зацепление с помощью реверсивной втулки со шлицей на главном валу, начинает вращение.Таким путем идет передача или дифференциалу, или на колеса машины.
3. Шток реверсивного устройства оснащен вилкой. Она перекидывает втулку, изменяющую направление, вправо в одну сторону, или влево в другом направлении, или на нейтраль. Так осуществляются команды, изменяющие направление движения.
4. Самодельный реверсивный редуктор управляется с помощью рычага штока.

Понижающий агрегат, сделанный своими руками, будет считаться качественным, если при его изготовлении были учтены следующие факторы:

• мощность номинальная;
• допустимая граничная температура при экстремальных условиях;
• скорость вращения;
• допустимые нагрузки на оси и детали;
• величина угла расположения редуктора;
• величина крутящего момента;
• тип смазки для трущихся деталей;
• периодичность работы.

Если неправильно эксплуатировать редуктор для минитрактора, то он может выйти из строя. К этому могут привести следующие причины:

• чрезмерная нагрузка вызывает большое выделение тепла, это ведет к перегреву вала и передающих деталей, возможна поломка зубьев, в ходовой части станут прослушиваться удары, появится неуправляемость в снижении оборотов скорости;
• неправильный выбор передаточного числа;
• пренебрежение текущим ремонтом, в который входит предварительный осмотр двигателя и основных узлов.

Таким образом, поскольку мотоблок имеет определенный диапазон скоростей, поэтому важно, чтоб при их переключении сохранялась работоспособность всех узлов.

Редуктор, сделанный своими руками, обеспечивает возрастание мощности при резком до минимального значения падении оборотов скорости.

https://youtube.com/watch?v=n_GAGsHClog%3Ffeature%3Doembed

Понижающий узел должен обязательно дополнять конструкцию машины, поскольку с ее помощью обрабатывают землю, убирают снег, листья, траву, различные материалы.

Реверс редуктор схема устройства и принцип работы, описание и чертежи как сделать самодельный гидравлический или цепной своими руками

Каждый хозяин, владелец участка, всегда желает обработать его лучшим образом, но для этого ему необходимо иметь хороший механизм для обработки; маленький трактор или же мотоблок.

Его можно купить, если имеется в наличии достаточно средств. А если их пока нет? Выход есть!

Можно самому сконструировать механический агрегат — минитрактор, для работы на огороде, участке или на поле. Что же для этого нужно?

• умение смастерить мотоблок;
• детали для машины;
• инструменты для работы.

Если же вы нуждаетесь в помощи, то в интернете вы сможете найти массу предложений и подсказок, как смастерить мотоблок своими руками.

Определение редуктора и его предназначение

Самой важной частью мотоблока является редуктор. Это главный привод всего механизма, с помощью которого работает сельскохозяйственный агрегат. Владельцу важно знать, что срок работы мотоблока зависит от редуктора, поэтому нужно выбирать качественный, надежный механизм.

Предназначение редуктора — преобразовывать и передавать крутящийся момент, который образуется от механической передачи и этим заставляет механизм машины работать.

Существует некоторые разновидности редукторов:

• угловой;
• шестеренчатый;
• понижающий;
• и реверс редуктор.

Устройство углового реверс редуктора

Это один из эффективных редукторов. Его задача: обеспечить стыковку трансмиссии с двигателем. Угловой редуктор владелец может усовершенствовать сам, что поможет увеличить мощность редуктора. Состоит механизм из:

• корпуса генератора;
• фланца;
• фланцевого крепления;
• шпонок и стальной шайбы;
• шкивого крепления;
• шкива, который имеет клиноременную передачу;
• роторного вала;
• фланцевого подшипника.

Чтобы сконструировать угловой редуктор, много знаний не понадобится. Здесь приемлемы даже минимальные навыки в его изготовлении.

Описание понижающего и шестеренчатого привода

Понижающий редуктор служит для понижения количества оборотов и максимального увеличения мощности.

Этот вид редуктора является самым надежным и мощным, потому что он имеет специальную охлаждающую систему, которая используется для охлаждения воздух, поэтому мотоблоки способны выдержать большие нагрузки и могут выполнять разнообразные функции. При вспашке даже большие глыбы не являются для них препятствием.

Шестеренчатый редуктор имеет самое простейшее устройство. Трансмиссия этого механизма является передатчиком между двигателем и колесами. Преимущество шестеренчатого редуктора заключается в его простой и надежной эксплуатации.

В реверсном приводе муфта располагается между коническими шестернями, которые размещены на главном валике. Это устройство имеет название: схема реверсирования, которая является совсем не сложной.

Преимущество этого оборудования — давать задний ход, что часто очень необходим для машины в различных ситуациях. Конечно, эта система не представляет возможности получения высокой скорости, но это не является большим недостатком.

Итак, рассмотрев разновидности, устройство и принцип работы различных редукторов, приходим к выводу, что их возможно сделать самим в домашних условиях.

Изготовление реверс редуктора вручную

Теперь главная задача: как смастерить самому редуктор для мотоблока, чтобы двигатель был мощным и надежным? Для упрощения работы в изготовлении механизма можно взять уже готовый образец, например, от мотоциклов Днепр или Урал. Должны присутствовать такие детали:

• линейка и штенгенциркуль;
• отвертка прямая и косая;
• пилка для металла;
• плоскогубцы, кусачки;
• разные по величине молотки и тиски;
• резиновые прокладки, желательно несколько разных.

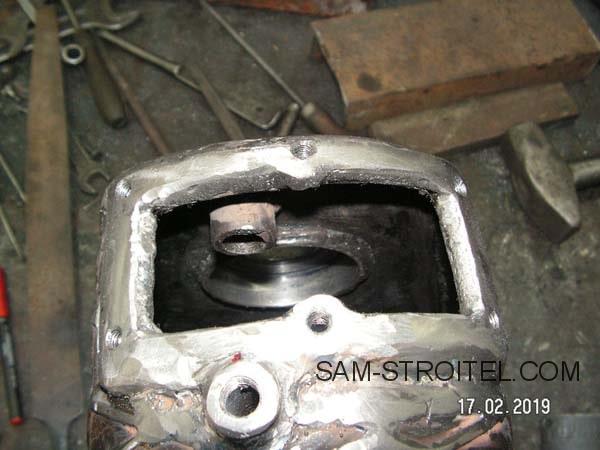

Вначале нужно подготовить корпус для реверс редуктора. Для этого хорошо подойдет двухдюймовый фитинговый угольник. Можно его сделать и самому, для этого нужно сварить корпус из металлических пластин.

https://youtube.com/watch?v=JLGb_yjO90I%3Ffeature%3Doembed

Используют еще вал генератора от мотоцикла Урал. Его просто мастерски дорабатывают. Шестерни для редуктора можно использовать от бензопилы Дружба. В одном из валов удалить концевик, затем просверлить нужного диаметра отверстие. Важно помнить, что для выполнения этой работы необходимо иметь все нужные инструменты, так как от этого зависит качество изготовления привода.

Другой вал-шестреню вместе с подшипниками и его обоймой монтировать в корпус редуктора с противоположной стороны. И уже на выходном вале владелец должен насадить шкив, обеспечивающий вращение с помощью клиноременной передачи. В конце, к раме капота прикрепляют подшипники — вентиляторы, используя при этом сварку.

Вот так можно самому сконструировать небольшой трактор для домашнего хозяйства с минимальными затратами на него.

Схема редуктора, собранного из деталей списанной машины

Этот редуктор собран из деталей главного привода машины ГАЗ — 69. Конические шестерни вращаются от звездочки привода, который закреплен на хвостовике.

Затем крутящийся момент перенаправляется на одну из двух ведомых шестерней, которые вращаются в подшипниках под номером 206 на шлицевом валу. В нужное время работает та шестерня, которая сцепляется с втулкой реверса на центральном шлице вала.

Затем карданом движение передается дифференциалу или же ведущему колесу механического транспорта.

Такие механизмы ненадежны для долгосрочной работы. Этот редуктор при надобности невозможно отремонтировать, разобрать или собрать, поменять детали.

Его изготавливают из металла низкого качества, детали у него негельзированные.

На дорогие агрегаты устанавливаются редукторы, которые можно разобрать, а это позволяет производить техническое обслуживание редуктора и ремонт.

Как и любой другой механический транспорт нуждается в постоянной перепроверки, ремонте, обновлении, так и редуктор необходимо постоянно просматривать и контролировать.

При покупке выгоднее купить более дорогой редуктор, потому что он послужит вам дольше.

Мини-трактор самодельный – как собрать своими руками

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

https://youtube.com/watch?v=nFjDoZvSNsI%3Ffeature%3Doembed

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

https://youtube.com/watch?v=LKFr9UAcTd0%3Ffeature%3Doembed

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

• Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
• Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
• Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.
