Чертежи грохотной картофелекопалки для мотоблока дают точное представление об основных элементах и размерах устройства. Конструкция позволяет без особого труда выкапывать клубни, очищать их от земли и откидывать в одну полосу. Процесс копки становится механизированным, благодаря чему можно экономить время и физические силы.
- Устройство грохотной картофелекопалки
- Принцип действия грохотной картофелекопалки и как работает грохот
- Чертежи, схемы и размеры грохотной картофелекопалки для мотоблока Нева. Фермер, МТЗ, минитрактора
- Как сделать грохотную картофелекопалку для мотоблока своими руками
- Как сделать грохотную картофелекопалку с автономным ДВС своими руками
- Как сделать картофелекопалку грохотную без грохота к мотоблоку
- Заключение
Устройство грохотной картофелекопалки
Вибрационно-грохотная картофелекопалка представляет собой специальный самоходный аппарат, который выкапывает клубни картофеля и откидывает их вбок от бороны. После прохождения поля корнеплоды лежат в один ряд, что облегчает их сбор и позволяет избежать тяжелой ручной копки. Наряду с картофелем с помощью такого устройства можно собирать лук, свеклу, чеснок.
Аппарат представляет собой каретку, которая передвигается на двух небольших колесах. В ее основе лежит корпус, который сваривают из прутиков с интервалом 2–3 см. Благодаря этому клубни сразу очищаются от ботвы и значительной части земли.
В передней части на ось монтируют лопату той же формы, как и корпус. Ее делают из тонкого листа стали, приваривая в задней части небольшие прутики и загибая их вниз. Сделать это нужно для того, чтобы изогнутые элементы цеплялись за проволоку, что предотвратит случайное выпадение прутиков.
Лопату на ось картофелекопалки устанавливают таким образом, чтобы она располагалась немного ниже кузова (от 5 до 10 см). Тогда при совершении возвратно-поступательных движений лопата будет приподниматься, и отбрасывать клубни картофеля, которые попадут прямо в проволочный кузов.

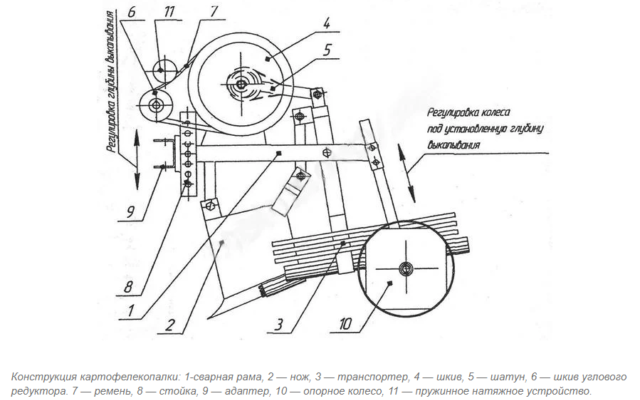

Принципиальная схема поможет сделать устройство своими руками
Принцип действия грохотной картофелекопалки и как работает грохот
Грохотная кратофелекопалка работает за счет передачи движения лопате с мотоблока или ДВС через привод (удлинитель или цепная передача). Для копки картошки используют лемех, который устанавливают горизонтально. Он взрезается в почву и поднимает клубни, смешанные с грунтом.
Эта «масса» поступает на горизонтальную решетку, которая постоянно вибрирует. Благодаря этому почва стряхивается вниз, а клубни медленно двигаются назад и, достигнув края поверхности, падают на землю (на саму борону или в сторону).
Как правило, в самодельных устройствах невозможно отрегулировать глубину погружения или силу вибрации. Однако при желании эти функции можно предусмотреть, после чего менять параметры во время работы.
Грохотные картофелекопалки применяются для копки легких и средних по плотности почв (показатель твердости не более 20 кг/см2). Инструмент может быстро выйти из строя из-за копки глинистой, каменистой почвы.
Чертежи, схемы и размеры грохотной картофелекопалки для мотоблока Нева. Фермер, МТЗ, минитрактора
Есть несколько вариантов чертежей грохотной картофелекопалки – например, для тяжелого мотоблока, минитрактора и других. Наиболее распространенные схемы:
Как сделать грохотную картофелекопалку для мотоблока своими руками
Для изготовления грохотной картофелекопалки понадобятся такие материалы и инструменты:
За основу можно взять один из представленных выше чертежей. Пошаговая инструкция по изготовлению простой самодельной грохотной картофелекопалки такая:
Наглядную инструкцию по изготовлению грохотной картофелекопалки своими руками можно найти на видео.
https://youtube.com/watch?v=CgXBy9lcvDI%3Ffeature%3Doembed
Уборка с помощью картофелекопалки
Сам процесс копки выглядит так:
Как сделать грохотную картофелекопалку с автономным ДВС своими руками
Грохотную картофелекопалку можно сделать и на минитрактор Т-25. Это дает возможность полностью механизировать уборку урожая: движущей силой выступает двигатель внутреннего сгорания (ДВС) трактора. Для создания конструкции понадобятся такие материалы и инструменты:
Инструкция по разработке грохотной картофелекопалки для минитрактора следующая:
Перед работой необходимо еще раз просмотреть конструкцию и затянуть болты стандартными ключами. Трущиеся поверхности обрабатывают смазкой (периодически эту же процедуру нужно повторять 1–2 раза за сезон).
Как сделать картофелекопалку грохотную без грохота к мотоблоку
Самодельную грохотную картофелекопалку для мотоблока можно сконструировать и без грохота. Готовый вариант можно увидеть здесь.
https://youtube.com/watch?v=QJgSnQ-kn3Y%3Ffeature%3Doembed
Заключение
Чертежи грохотной картофелекопалки для мотоблока, представленные выше, позволяют выбрать подходящий вариант конструкции – для мотоблока, минитрактора Т-25, однорядный или двухрядный аппарат. Сделать инструмент своими руками не очень просто, но при наличии навыков работы на сварочном аппарате вполне возможно.
