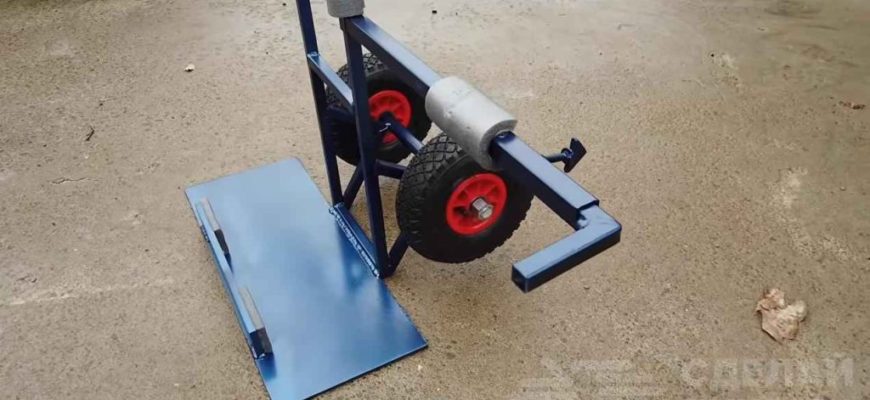

Как сделать тележку для перевозки грузов своими руками

Каждый дачник периодически сталкивается с тем, что на участке требуется перевозить объемные предметы или мусор. Большинство людей в таких ситуациях используют тележку. Как ее сделать?

Для этого не требуется особых материалов, вполне сгодится все, что находится под рукой.

Очень часто в процессе строительства или ремонта в доме и на даче многим приходится работать в одиночку. Чтобы, не напрягаясь, переместить тяжелые и габаритный грузы, без тележки никак не обойтись.

В данном обзоре автор расскажем, как изготовить своими руками универсальную тележку для перевозки различных грузов.

Такая самодельная конструкция мало чем уступает заводским моделям, а обойдется дешевле.

Схемы, чертежи, фото, популярные варианты конструкций. Инструкция сборки тележки для сада и огорода

С самого первого дня строительства, обустройства участка и после, для любых строительных и сельскохозяйственных работ, перевозки грузов, оборудования, лодок или баллонов с газом незаменимый помощник – тележка.

Ее легко купить в магазине, однако, промышленные образцы часто не соответствуют потребностям своими размерами, грузоподъемностью, маневренностью, ценой. Тогда на помощь приходят смекалка и подручные материалы.

Тележка для перевозки грузов

Наиболее распространен двухколесный вариант. Такая тележка легко управляется, в ней удобно перевозить грузы любого вида, не застревает в песке.

Одноколесная тачка не так устойчива, потребует некоторых навыков в управлении, зато выгрузку из нее можно производить как вперед, так и влево/вправо.

Четырехколесный вариант подходит для транспортировки тяжелых и крупногабаритных грузов, такое приспособление часто делается в виде платформы без бортов с низкой посадкой для облегчения погрузки и выгрузки.

Чтобы сделать тележку для перевозки своими руками можно использовать любые подручные материалы. Старая бочка из-под ГСМ, фанера, металлический уголок, кроватные спинки, доски, бруски, ПВХ-трубы, листы жести или алюминия – подойдет все. Смастерить можно даже колеса.

Двухколесная тележка – тачка

Самая многофункциональная разновидность. Подойдет для перевозки как сыпучих материалов – песка, гравия, перегноя, так и габаритных грузов.

В герметичном кузове можно замесить небольшое количество цементной смеси, доставить к месту строительства и легко ее выгрузить.

Может быть оборудована, как прицеп к автомобилю.

Чтобы понимать, как сделать тележку своими руками, нужно определиться с ее назначением, изготовить эскиз или воспользоваться подходящим чертежом, обозначить на схеме детали изделия их размеры и количество.

На что обратить внимание:

Тачка с одним колесом

Изготавливается на тех же принципах и из тех же деталей и материалов, что и двухколесная. Особенное внимание следует обратить на расположение колеса.

Если оно будет вынесено на передний край тележки, весь вес груза придется на руки перевозчика.

Тележка-платформа

Очень удобна при транспортировке габаритных и тяжелых вещей – мешков с цементом, кирпичей, блоков и других. Ее делают на 4 колесах небольшой высоты, что позволяет понимать и опускать груз на небольшую высоту.

Тележка для баллонов

Что следует учесть при сборке:

Тележка для лодки

Несмотря на то, что в продаже есть разнообразные по конструкции и размерам прицепы для перевозки лодок, часто самодельная тележка оказывается лучше и удобнее покупной.

Перевозить лодку в автомобиле на дальние расстояния, если для рыбалки запланировано несколько дней и много походного снаряжения, не слишком хорошая идея.

Повысить шансы на богатую рыбалку часто можно далеко отойдя от берега, спуск лодки на воду существенно облегчает наличие тележки.

Что нужно учесть:

Фото самодельной тележки

Обзор разновидностей и способов создания декоративных и практичных тележек

Тележка устроенная своими руками нужна для экономии денежных ресурсов, ведь стоимость этого инвентаря в торговых точках достаточно высокая. Ещё одно преимущество таких тележек в том, что хозяин мастерит изделие, в точности предназначенное для его целей и нужд.

Особенно такая тележка затребована в частном секторе и на даче, где проводится множество разных ремонтных или строительных работ, также она пригодится в сельском хозяйстве. Будучи осведомлённым о разных способах изготовления, получится собственными руками сделать работоспособную тележку.

Разновидности тележек

Для производства тележек применяются в основном два вида сырья: железо и древесина, ведь они имеют необходимые, прочные характеристики. Тачки различаются друг с другом по числу колёс и габаритами. Своими силами получится создать:

Приспособление с единственным колесом для перевозки грузов получило название тачка. Для её передвижения хватает неширокой аллейки, она известна поворотливостью и надёжностью в действии.

Для освобождения тачки от груза, нужно только поднажать на обе продолговатые рукоятки и склонить вперёд или на бок. Всё-таки для перемещения тяжеленных грузов применять телегу с единым колесом тяжело и неудобно. Для удержания равновесия, понадобится много усилий.

Стоит упомянуть, что передвигать её по песочной или рыхлой почве также неудобно, из-за того, что вся тяжесть оказывается на единственное колесо, которое то и дело продавливает и углубляется в рыхлую почву.

Передвижная конструкция, снабжённая 2-4 колесиками, носит название тележка. Такое приспособление более устойчиво, так что на нём под стать перевозить всевозможные тяжести. Один минус для неё в том, что ей для движения требуются широкие аллеи.

Тачки получится смастерить из всякого сырья. Например, для перевоза грузов на даче, нередко применяются изделия из дерева с единственным колесом.

Планируя строительные процедуры следует позаботиться о наличии металлических телег. Конструкционное устройство тележки для дачи может отличаться разнообразием.

Своими силами изделие можно снабдить вынимающимися ящиками, крепежом и держателями. Завершив переоборудование появится возможность передвигать на ней грузы больших размеров, воду в бачках, мелкие элементы, метизы и крепёж.

Способы создания тележки собственноручно

Разузнав о разных способах изготовки, не представит больших сложностей собрать функциональную тележку своими силами. Конструкции для транспортирования изготавливаются из дерева и металла и обладают необходимой крепостью для такого предназначения.

Существует вариант произвести телегу с одним колесом для нужд сада из дерева или железа.

Тачки на двух колёсах. Делаются разных размеров, выбор размерных параметров берётся от того, для чего она будет использоваться.

Раскладной вариант, отличается удобством в перемещении, например покупок с базара или магазина домой.

Вариант на четырёх колёсах. Имеет четыре опоры на землю, за счёт чего повышается её грузоподъёмность, срок использования и вместимость. Ещё возможно применить состаренную бочку для поддона, сверху передвижной конструкции.

Материалы и инструментарий для работы

Для металлической тележки нужно взять: уголок 25×25 мм, лист металла 1×2 м, толщиной 1-2 мм, болгарку, прибор для сварки, колёса с подшипниками d до 400 мм, труба металлическая необходимого диаметра.

Для изготовки тележки под потребности сада понадобится: ножовка по дереву, рубанок, фанера, два колеса, брусья из дерева размером 40×40 мм и 1200-1500 мм длиной, участок трубы либо шпилька на резьбе, длиной 600-700 мм.

Для создания телеги из отходов берётся: сварочный прибор, колёса от мотоциклетного транспорта, куски металла, устаревшая кровать металлического типа.

Как изготовить тележку своими силами?

Чтобы смастерить тележку собственноручно, необязательно заканчивать курсы плотников или сварщиков.

Потребуется иметь начальные познания работы с инструментарием и навыки обращения с деревянными заготовками или металлическими деталями.

Плюсом будет умение работать с деревообрабатывающим инструментом, а также со сваркой.

Однако даже не обладая этим умением, можно смастерить приспособление для перевозки грузов из подручного материала, ведь каждый мужчина должен уметь обращаться с молотком, пилой, гвоздями или шурупами.

Идеи для вдохновения можно черпать из мастер-классов из интернета, а также из дальнейшего описания, где будет подробно рассказываться о том, как изготовить тележку из всякого сырья.

С единственным колесом

Лучший вариант – создать тележку с единым колесом из древесины. Этапы работы следующие:

На этом изделие подготовлено в работу.

Тележка с двумя колёсами

Двухколёсную тележку из древесины нетрудно смастерить своими силами. Здесь не нужно использовать сварку или станки для резания металла. Деревянные детали обрабатываются привычным инструментарием.

Однако объём, долговременность и крепость данных тележек отстаёт от образцов из металла на четырёх колёсиках. Вот шаги по изготовлению:

Тачка не обладает манёвренностью, как одноколёсный вариант, но наделена надёжностью и устойчивостью.

Тележка на четырёх колёсах для перевозки грузов

Четырёхколёсные варианты – их можно назвать тяжёлой артиллерией в выборе современных тачек. Их особенностью является наличие двух осей, за счёт чего корыто приобретает максимальные параметры грузоподъёмности. Модель отличается прекрасной устойчивостью.

Для создания изделия понадобится инструмент слесарей. Предоставляем сведения поэтапного изготовления:

Складная конструкция

Данная тачка рассчитана для грузоперевозок весом до 50 кг. Главное её достоинство – в небольших размерах. Для образования складывающейся тележки стоит проделать дальнейшие процедуры:

Тележка для сада

Тележки для садоводческих или дачных работ обладают облегчённой конструкцией и не предусмотрены для перетягивания очень тяжёлых или грузов больших размеров.

Тачка для сада изготавливается собственноручно, также из непотребных или находящихся под рукой материалов. Это даёт возможность обрести надёжное и недорогое, перевозное изделие.

Из древесины

Рассмотрим модель деревянной тачки с единственным колесом. Рама устроена из двух продольных и двух перпендикулярных брусьев. Это изготовление будет впору тем, кто имеет навыки работы с деревянными заготовками. Простейший вариант производится следующим образом:

Готовое изделие обрабатывается особыми веществами, защищающими дерево от отрицательных природных факторов и продлевающими срок её эксплуатации.

Из металла

Рассмотрим как устроить железную тачку для сада. Тележка выйдет с габаритами: 600x1000x500 мм – она получится лёгкого, поворотливого и не падающего типа.

Металлическое изделие для передвижения грузов получится прочным и послужит долгие лета. Для обустройства потребуются материалы и инструментарий:

Перед работой советуется составить эскиз будущего изделия, прорисовать на нём все детали и габариты. Коробку лучше всего смастерить объёмом около 100 л.

На такую тачку будет оказываться значительная нагрузка, поэтому для неё подойдут крупные колёса. Их возможно снять из состаренного мопеда, велика, мотоцикла.

Теперь время начать процесс:

Главная часть устройства уже подготовлена, остаётся наварить или закрутить на неё колёсное основание. Колёсное основание для тележки вырабатывается из профильной трубы. Затем понадобится:

Основа с колёсами устанавливается точно посередине. Тачка для сада подготовлена к рабочим нагрузкам.

Из отходов

Собрать садовую тачку получится из находящихся в помещениях ненужных вещей. Здесь будут кстати:

Методика создания тележки не считается тяжёлой:

Ножку для опоры в тележке советуется смастерить подъёмной. В ином случае она станет затормаживать движение. Изучив детально разные вариации тележек – у вас наверняка выйдет изготовить одну из них собственноручно.

Многие варианты требуют минимум навыков и недорогих, а порой подручных материалов. Сделав изделие под личные потребности из кусков строительного материала вы получите тележку, которая порадует удобством и станет дешевле магазинной.

Фото самодельных тележек для дома и сада

преподаватель уроков труда, эксперт в области создания вещей из подручного материала

Тележка для перевозки газового баллона

Если вы приобрели полуавтоматический сварочный аппарат, то вам нужно будет позаботиться о приобретении тележки для перевозки баллона.

Впрочем, не обязательно ее покупать.

Намного дешевле — сделать своими руками. В качестве основного материала можно использовать профильную трубу.

Самодельная тележка для транспортировки газового баллона удобна тем, что имеет компактные размеры, и ее вместе с баллоном без проблем можно поместить в салон автомобиля (при наличии задней двери).

Особенности конструкции

Для изготовления тележки потребуется всего 6 метров квадратной профильной трубы 20х20 мм и четыре колеса в сборе с кронштейнами.

Какие именно детали нужно изготовить и сколько всего их потребуется, можно посмотреть на чертеже.

Обратите внимание, что деталь №9 на чертеже должна быть зарезана под углами 22,5 град., а не 45!

После того, как подготовлены все необходимые детали, можно приступать к изготовлению тележки. Потом надо будет приварить колеса.

На последнем этапе зачищаем швы и красим металл, чтобы тележка прослужила дольше.

Подробный процесс изготовления простой самодельной тележки для перевозки газового баллона можно посмотреть в видеоролике на нашем сайте.

Как сделать тележку для баллона Чертеж Схема Деталировка

Как сделать садово-строительную тачку

Чем бы вы не занимались — работой на дачном участке или строительством баньки, без тачки не обойтись. На ней и сыпучие стройматериалы можно подвезти, и мусор с участка вывезти.

Да тот же картофель с грядок в подвал транспортировать — тоже тачка нужна.

Садово-строительную тележку можно приобрести практически в любом строймагазине. Но можно ее и своими руками сделать. Потребуется немного металла и пластиковая бочка.

Чем самодельная тачка лучше заводской?

Тележка, изготовленная своими руками — дешевле почти в 2 раза, чем заводская.

Помимо этого, вы можете сделать тачку нестандартного размера — «под себя», и использовать для этого любые подручные материалы.

Основные элементы конструкции тачки

В конструктивном плане самодельная тележка практически ничем не отличается от заводской.

Основа конструкции — это несущая рама, к нижней части которой крепятся опорные ножки и одно колесо (их может быть и два).

К раме приваривается металлический каркас, на который будет опираться кузов тележки. В данном случае роль кузова выполняет пластиковая бочка.

Пошаговый процесс изготовления самодельной тележки

Первым делом необходимо будет изготовить кузов строительной тачки. Для этого мы используем пластиковую бочку. Делаем разметку, и вырезаем часть стенки.

Из металлической полосы сваривается каркас, который будет опираться на раму и поддерживать кузов.

Отрезаем заготовки нужного размера, сверлим в них крепежные отверстия, после чего сгибаем дугой по форме бочки. Свариваем все заготовки вместе, зачищаем сварные швы.

Теперь отрезаем заготовки из профтрубы, и свариваем из них раму.

Отрезаем два куска стальной круглой трубы, и привариваем их к раме, вставив в профильную трубу — это будут ручки.

На следующем этапе привариваем к раме крепления для колеса, к которым приваривается колесная ось. Рядом надо будет приварить опорные ножки, изготовленные из круглого прутка.

После этого привариваем металлический каркас к верхней части рамы. Зачищаем сварные швы, и красим раму самодельной тележки.

При помощи болтов с гайками крепим пластиковую бочку к металлическому каркасу. В передней части кузова срезаем часть горловины бочки.

Видео

Подробно о том, как сделать садово-строительную тачку своими руками, можно посмотреть на видео. Эта идея принадлежит автору YouTube канала Kwando Technic.

Создание садовой тележки пошагово

Если вариант с коляской не устраивает, то можно собрать тележку для сада самостоятельно, с учетом имеющихся потребностей. Как сделать садовую тележку своими руками? Об этом идет речь далее.

Первый шаг – подготовка основания

Требуется найти основание. Оно может быть уже готовым, а может сделать его с нуля. Людям, решившим создать основание с нуля, стоит остановить свой выбор на больших колесах.

Лучше всего подойдут колеса мотоцикла, но, конечно, можно использовать и другие экземпляры. Чем больше колеса, тем легче и комфортнее будет передвигать тележку. Дно коляски лучше всего выглядит из старых металлических листов.

Второй шаг – корпус

Следующим шагом создания садовой тележки является поиск правильной емкости. Лучшим будет то, которое идеально подходит по параметрам к основанию. Емкость также можно сделать самостоятельно. Достаточно определить требуемые размеры и создать по ним из подручных материалов корпус.

Если он выполняется из дерева, то достаточно прибить доски так, чтобы они образовали прямоугольник. Такой короб при интенсивных нагрузках способен прослужить 3 года. Это оптимальное время, по истечении которого он просто уже не выдерживает веса и разваливается.

Третий шаг – ручки

Такую тележку без ручек будет тяжело использовать, потому что это неудобно. Поэтому их можно приделать из металла или из дерева. У каждого дна тележки есть выступающие элементы, на которые их можно установить. Требуется закрепить ручки с обеих сторон.

Отлично! Самодельная тележка готова, можно приступать к ее использованию. Подобным образом можно сделать тележку для велосипеда своими руками.

Сложные конструкции

Выше шла речь про изготовление тачанки из легкодоступных материалов. Тем, кто хочет проявить себя и создать профессионально выглядящую садовую тележку, нужно подготовиться к долгой работе.

Например, переде тем, как сделать тележку для мотоблока своими руками, следует внимательно изучить требуемые характеристики и подготовить все необходимые материалы и инструменты.

Есть много возможностей для воплощения замыслов. Самый простой – найти готовую коляску и работать с ней. Нижняя конструкция предназначена для крепления колес. Для этого достаточно крепких металлических прутов, которые одновременно позволят колесам вращаться и смогут удерживать конструкцию.

К сожалению, такой люфт требует сварки, что невозможно без соответствующего оборудования. Такая тележка будет иметь хорошую маневренность.

Моторизованная электротележка для транспортировки прицепов и мобильной техники

Перемещение прицепов или различных габаритных мобильных устройств вручную может быть очень утомительным.

Но с этой задачей отлично справится самодельная моторизованная тележка, которая предназначена для транспортировки прицепов и передвижной техники или механизмов.

Рассказываю, как сделать такого помощника своими руками. Возможно, кому-то данная конструкция будет весьма кстати.

Электротележка получилась довольно прочной и маневренной. Заряда аккумуляторов должно хватить примерно на полчаса работы.

Идея изготовления моторизованной электротележки принадлежит автору Made in Poland. Рекомендую взять на заметку!

Основные этапы работ

Первым делом подготавливаем мотор-редукторы от старой инвалидной коляски и два колеса от мини квадроцикла.

Из стального кругляка вытачиваем на токарном станке вал.

Затем нужно будет сделать фланец для крепления колеса. Для этого вырезаем из листового металла диск подходящего диаметра и привариваем по центру отрезок круглой трубы. В диске высверливаем крепежные отверстия.

На вал надеваем корпусный подшипник, после чего устанавливаем изготовленный ранее фланец и фиксируем его с помощью болта (предварительно в торце вала необходимо будет просверлить отверстие и нарезать в нем резьбу).

Изготавливаем еще один фланец, к которому крепится звездочка от мотоцикла. Надеваем его на вал — он должен находиться после корпусного подшипника.

Дополнительно высверливаем отверстие в валу и втулке фланца, нарезаем резьбу и вкручиваем болт.

Аналогичную сборку делаем на противоположной стороне.

После этого с двух сторон вала устанавливаем колеса от мини квадроцикла. Колёсная ось электротележки готова.

Из профильной трубы свариваем раму.

К передней её части привариваем металлическую пластину трапециевидной формы с отверстиями и прикручиваем к ней поворотное колесо.

После этого крепим колёсную ось (при помощи корпусных подшипников) к раме. Зачищаем сварные швы.

Привариваем к раме опорную площадку, на которую устанавливаем аккумуляторы. Также надо будет установить моторы-редукторы.

В завершении останется только изготовить подъемный механизм. Для этого автор использовал мотор стеклоочистителя и конструкцию из профтрубы, резьбовой шпильки и специального переходника (как его сделать — смотрите на видео).

В верхней части профильной трубы, которая будет выдвигаться вверх, надо будет приварить сцепное устройство (фаркоп-шар).

Из профтрубы изготавливаем ручку, в верхней части которой вырезаем отверстия для кнопок управления. Привариваем её к раме. Потом подключаем электронику.

Ну и последний штрих — из листового металла изготавливаем кожух, который прикручиваем к раме. К

Подробно о том, как изготовить моторизованную электротележку, вы можете посмотреть в авторском видеоролике ниже.

Самый простой вариант

Одним из легких вариантов является переделка основы старой детской коляски в тележку. Хотя конструкция может показаться непрочной, ее вполне можно использовать для транспортировки негабаритных предметов на протяжении нескольких лет.

Такой вариант двухколесной тележки для перевозки грузов, сделанный своими руками, может стать хорошей альтернативой покупным вариантам.

Универсальная тележка для перевозки листовых материалов

Лист гипсокартона или фанеры — не очень тяжелый. Однако в одиночку его нести очень неудобно. Уж больно габариты большие, руками не обхватишь. Впрочем, в этом нет никакой надобности.

Нужно всего лишь сделать универсальную тележку и не напрягаться почем зря. Реально выручает.

Что для этого потребуется:

Универсальность самодельной тележки заключается в том, что ширину между боковыми стенками можно регулировать, в зависимости от толщины или ширины материала.

Процесс изготовления универсальной тележки

Из листового металла толщиной 3—4 мм вырезаем две прямоугольных пластины и высверливаем в них по два отверстия. Острые углы можно закруглить.

Отрезаем четыре куска круглой трубы, высверливаем в них отверстия и привариваем шестигранные гайки, в которые потом будут вкручиваться барашковые болты.

Отрезки стальной трубы вставляем в просверленные отверстия в металлических пластинах и обвариваем их по кругу.

Дополнительно привариваем к пластинам длинные болты, которые выступают в качестве колесных осей.

На следующем этапе нам потребуются колеса в количестве двух штук. Надеваем их на болты и фиксируем гайками.

В завершении останется только отрезать два куска трубы, которые вставляем в приваренные к пластинам втулки.

Устанавливаем боковые стенки на нужном расстоянии друг от друга и фиксируем барашковыми болтами.

Подробно о том, как изготовить универсальную тележку для перевозки листовых материалов, показано в авторском видеоролике ниже.

INCREDIBLE DIY TOOL EVERYONE MUST HAVE!!!

Декоративная тележка

Также есть вариант изготовления декоративной тележки. Ее вид и материал зависит от того, где она будет находиться. В большинстве случаев наиболее подходящее сырье – это дерево, а для соединения конструкции подойдет столярный клей.

Тележка может значительно облегчить работу в саду и на стройке. При самостоятельном изготовлении можно сэкономить деньги. Также это хороший вариант в случае, если нужной модели нет на рынке.

В зависимости от области применения можно сделать как пластиковые, так и металлические тачки. Перед созданием тачанки стоит определить с ее размерами и материалом.

Инструментальная тележка для мастерской

В мастерской или гараже накопились ненужные обрезки труб, куски металла и уголка? Не спешите выбрасывать или сдавать их на металлолом. Есть возможность самому из подручных материалов сделать мобильную инструментальную тележку.

Для этого понадобится не только ваше желание, но и умение (в частности, навыки сварки точно лишними не будут). В данном случае автор решил изготовить конструкцию тележки на семь секций.

Для этого мастер использует металл толщиной 1 мм.

Первым делом вырезает пять одинаковых кусков. Загибает бортики по 60 мм. Прихватывают стыки. Затем он делает две полки с бортиком – 140 мм. Семь элементов для будущей инструментальной тележки готовы.

На следующем этапе понадобится 14 заготовок профильной трубы – 30*30 мм. На саморезы к ним нужно прикрутить мебельные направляющие. Из трубы – 20*20 мм мастер готовит верхнюю раму и крепит лист толщиной 2 мм.

По бокам предусмотрены ручки. К ней привариваются четыре направляющих уголка. Затем мастер укладывает полки, оставляя зазоры. С трёх сторон зашивает изделие листами.

К стойкам с обратной стороны крепятся по периметру четыре уголка. Потом к ним привариваются площадки колёс. Инструментальная тележка готова. Остается только покрасить.

На изготовление самодельной тележки ушло 20 часов работы мастера и 10 тыс. рублей. Готовая продаётся – за 16000.

Если часть деталей лежала бесполезным хламом – экономия очевидна. Плюс – удовольствие от появления полезной вещи, собранной своими руками.

Мастерская своими руками- 1 серия — инструментальная тележка

Типы тележек

Можно выделить строительные и садовые модели. Тачки, используемые для строительных работ, имеют угловую форму и обычно изготавливаются из металла. В основном они используются для перевозки строительных материалов, отходов и бетона. Также они отлично подходят для уборки снега зимой.

Для небольших садовых работ лучше всего выбрать садовую тележку. Как правило, садовые тачки меньше строительных и очень часто изготавливаются из пластика. Садовая модель отлично подойдет для перевозки дров и угля на топливо, мешков с почвой или удобрениями для растений. Также пригодится при уборке участка.

Интересным решением также является садовая тележка, которая предназначена для садоводов-огородников. Эта тележка в основном используется для сбора и удаления сорняков, скошенной травы и других садовых отходов, которые можно хранить в пластиковом контейнере.

Если на участке часто осуществляется обработка почвы и требуется тележка для перевозки крупногабаритных предметов, стоит подумать о самоходной тележке или тележке для велосипеда. Имеется возможность подобрать тележки с широким диапазоном грузоподъемности.

Строительная тележка с механизмом опрокидывания корыта

Для транспортировки щебня, песка и прочих сыпучих материалов без строительной тележки не обойтись. Даже если вам нужно преодолеть небольшое расстояние, лучше сделать это «на колесах», чем таскать в ведрах.

В данном обзоре расскажем, как сделать строительную тележку с механизмом опрокидывания корыта.

Для изготовления тележки нам потребуются следующие материалы:

Возможно, вас также заинтересует идея, как своими руками сделать мини-кран для мастерской или гаража.

Приступаем к работе

Первым делом отрезаем заготовки из строительного уголка. Из них автор сваривает несущую раму.

Под рамой будут находиться колеса (передние колеса — поворотные).

Для установки задней колесной оси нужно приварить крепления, изготовленные из профильной трубы.

Делаем корыто

Размечаем лист металла, отрезаем лишнее, и делаем прорези болгаркой по размеченным линиям.

Сгибаем металлический лист в корыто. Затем обвариваем места стыков. Сварные швы надо зачистить лепестковым кругом.

Механизм опрокидывания

Далее надо будет сделать опрокидывающуюся платформу. Свариваем ее из профильной трубы. Крепим к раме с помощью шарнира.

Приводом механизма опрокидывания послужит гидравлический домкрат бутылочного типа. Крепим его к раме тележки, шток упираем в опрокидывающуюся платформу.

Устанавливаем две возвратные пружины, чтобы после опрокидывания можно было быстро вернуть корыто в исходное положение.

Также мастер решил установить ножную педаль. Соединяем ее с бутылочным домкратом.

Завершающий этап

На последнем этапе останется только приварить корыто тележки к платформе.

Также из круглых труб автор изготавливает и крепит к раме ручку.

Устанавливаем колеса. Потом надо будет покрасить тележку, чтобы придать ей красивый внешний вид.

Данная статья подготовлена на основе авторского видеоролика с YouTube канала Kwando Technic. Спасибо за внимание.

Двухколесная ручная тележка

Для перевозки тяжёлых предметов можно изготовить самодельную тележку. Для поделки понадобиться сварочный аппарат немного железа и пара колёс.

Основа тележки металлическая пластина толщиной не менее пяти миллиметров, к ней перпендикулярно приваривается более узкая полоска, на которой расположена колёсная ось и ручка.

Колёса можно использовать от роликовых коньков, они достаточно прочные, а благодаря подшипникам удобные для эксплуатации. Рукоять, которая так же является рычагом при загрузке лучше сделать с регулировкой длинны.

Brilliant DIY Inventions Ideas

Простая тележка из швеллера

В домашней мастерской, на дачном участке или в частном доме пригодится простая тележка для перевозки грузов.

Например, на самодельной мини-тележке можно в одиночку перевозить листы гипсокартона, фанеры или OSB, а также различные габаритные изделия, которые неудобно нести вручную.

Изготовить простую тележку для перевозки грузов можно из куска швеллера и обрезка стальной водопроводной трубы.

Эти материалы можно недорого приобрести в любом пункте приема лома металла. Также для данной самоделки потребуется два колеса.

Первым делом отрезаем водопроводную трубу и кусок швеллера необходимых размеров.

Чтобы разметить швеллер, используем угольник и чертилку по металлу. Затем при помощи проволочной щетки и лепесткового диска необходимо зачистить швеллер и трубу.

Отрезаем кусок шпильки диаметром 16 мм и длиной 230 мм, после чего снимаем фаску с обеих ее сторон при помощи лепесткового круга.

Далее накручиваем на шпильку две гайки М16, после чего привариваем к подошве швеллера (посередине).

На шпильку надеваем два колеса и фиксируем их гайками М16. К торцу швеллера надо приварить небольшой кусок рельса, который в данном случае будет выполнять функцию упора. В трубе нужно сделать прорезь, а потом привариваем ее к рельсу.

На последнем этапе работ останется только приварить подставку из куска трубы и арматуры, и все это дело покрасить.

Пошаговый процесс изготовления простой тележки для перевозки грузов из куска швеллера смотрите в видеоролике на сайте.

Что можно сделать из швеллера для домашнего хозяйства?Идея для самоделки своими руками! #мастерDIY

Универсальная грузовая тележка

Такая тележка пригодится как в частном доме, так и в домашней мастерской.

Особенность конструкции заключается в том, что ее можно использовать в трех разных режимах: под наклоном и горизонтально.

Благодаря этому на ней можно перевозить не только стандартные картонные коробки или мешки с сыпучими материалами, но и стационарное оборудование — например, сверлильный станок.

Для изготовления грузовой тележки автор использует профильную трубу. Отрезаем заготовки необходимого размера, после чего приступаем к сборке конструкции.

Первым делом мастер сваривает из профильной трубы прямоугольную раму.

К одной из сторон рамы автор приваривает крепления для колесной оси. К ним приваривается кусок кругляка (колесная ось).

На следующем этапе изготавливается вспомогательная опорная стойка, к нижней части которой крепятся два колеса.

Опорную стойку крепим к раме тележки. Она легко складывается, когда в ней нет необходимости.

В завершении останется только сделать грузовую платформу. Рядом с ней крепится еще одна — складная (она используется, когда нужно перевезти габаритные грузы).

Привариваем к раме две опорные ножки и две ручки (дополнительные). Потом зачищаем детали, красим, и приступаем к сборке.

Пошаговый процесс изготовления грузовой тележки вы можете посмотреть на видео ниже. Идея принадлежит автору YouTube канала Kwando Technic

Make A Handle Truck For Workshop At Home

Самодельная тележка для перевозки бревен

Если бревна сложены в одном месте, а пилорама находится в другом, то таскать их вручную — не самая лучшая затея, можно и надорваться (особенно, если бревна большого размера).

Поэтому для облегчения транспортировки бревен к месту назначения имеет смысл воспользоваться тележкой.

Ее можно сделать своими руками из подручных материалов. Конструкция простая, но в то же время — достаточно удобная.

Советуем обратить также внимание на статью: как своими руками изготовить тележку для безопасной перевозки газового баллона.

Материалом для изготовления тележки для бревен служит профильная труба. Отрезаем заготовки требуемого размера.

На следующем этапе свариваем основание тележки, исходя из размеров транспортируемых бревен. К основанию нужно будет приварить ручку. Далее между основанием и ручкой привариваем усиление из отрезков профильной трубы.

По бокам основания тележки автор крепит самодельные ступицы, на которые будут надеваться колеса от легкового автомобиля.

После этого останется только приварить к каркасу тележки металлическую пластину для крепления цепей. В пластине делаем прорези.

К ручке нужно будет приварить уголок с прорезями для цепи, чтобы фиксировать бревно спереди.

Подробный процесс изготовления самодельной тележки для перевозки бревен показан на видео ниже. Данный материал подготовлен на основе видеоролика с YouTube канала «ВАЛЕРА Diy».

DIY простейшая(тачка) ТЕЛЕЖКА ДЛЯ БРЕВЕН без лебедки )!

Тележка из профильной трубы

И хотя автор делал тележку для конкретной цели — для перевозки пластиковых окон, ее без проблем можно приспособить для других «грузоперевозок» в домашних условиях. Главное, что себестоимость этой идеи вполне приемлемая.

Для изготовления тележки потребуются профильные трубы разного размера. Первым делом автор нарезает заготовки необходимой длины на ленточной пиле.

Потом в двух коротких заготовках нужно просверлить отверстия, и приварить к ним удлиненные гайки, в которые вкручиваются барашковые болты.

Получившиеся детали надеваются на отрезки профиля с меньшим сечением. Потом необходимо будет сварить прямоугольную рамку. Для сварки профиля, лучше, конечно, использовать полуавтомат, но можно и электродами обойтись, если опыт сварки есть.

Далее нужно из отрезков профиля сварить две детали Г-образной формы, и приварить их потом к прямоугольной рамке.

На следующем этапе к подвижным «кареткам» на стойках рамы привариваются боковые упоры из профиля. Потом к нижней части тележки приваривается кусок листового металла (площадка для груза), и устанавливаются колеса.

Подробный процесс изготовления универсальной тележки из профильной трубы для перевозки грузов смотрите в видеоролике на сайте.

AMAZING BRILLIANT DIY TOOL INVENTION !! THAT NEVER SEEN OR EXIST BEFORE

Как сделать инструментальную тележку своими руками

Для изготовления инструментальной тележки потребуются:

Первым делом из листового металла необходимо изготовить ящик. Для этого размечаем лист металла, делаем неглубокие пропилы болгаркой, потом сгибаем края и обвариваем.

По такому же принципу из листового металла изготавливаем еще два ящика. Также отрезаем пару отрезков профильной трубы, и разрезаем их вдоль, чтобы получилось четыре уголка.

Возможно, вас заинтересует еще одна идея: подъемный столик из профтрубы и домкрата

На следующем этапе в уголках и ящиках сверлим отверстия. После этого собираем все детали воедино при помощи болтов с гайками.

Из толстого листового металла вырезаем четыре квадратных пластины. Сверлим в них крепежные отверстия.

Эти пластины необходимо будет приварить к нижнему ящику. К ним потом крепятся поворотные колесики.

Дополнительно из листового металла автор изготавливает полки, которые крепятся к тележке с помощью сварки.

Изготавливаем и привариваем ручку. Затем зачищаем сварные швы болгаркой и красим металл.

DIY — Shop Tool Cart

Параметры тележки

Прежде чем приобрести тележку, стоит продумать ее назначение и учесть основные параметры. Если требуется простейшая модель для небольших строительных или садовых работ, очень важен способ крепления колеса к тачке. Болты крепления колеса должны легко поворачиваться, что обеспечивает бесперебойную транспортировку грузов.

Также следует подобрать материал корпуса. Пластиковые модели подходят для перевозки легких грузов (например, листьев или садовых отходов). Недостатком таких тачек является хрупкость пластика, особенно при воздействии низких температур.

Металлические варианты намного долговечнее. Перед созданием тележки стоит проверить толщину стен. При транспортировке тяжелых материалов корпус может погнуться или получит повреждения, из-за чего он станет более подверженным коррозии.

Также стоит учитывать вместимость и глубину тачки. Она должна соответствовать имеющимся потребностям.

Создание транспортной тележки

Трубы необходимо разрезать на подходящие куски. Стоит помнить о поперечинах арматуры, чтобы естественным образом вырезать из них квадрат. Все эти элементы должно быть сварены между собой.

После каркаса следует попробовать придать форму самим полоскам. Колеса должны иметь резьбу на концах, чтобы предотвратить возможное падение с оси. Купить колеса можно практически в каждом специализированном магазине.

Все материалы выйдут намного дешевле, чем покупка готовой транспортной тележки. Однако качество будет хуже. Сделать самоходную тележку своими руками будет сложнее, но тоже реально.

Садовая тележка с электроприводом

В данном обзоре автор делится идеей, как сделать простой электропривод на садовую тележку. Для этого он использует моторедуктор стеклоочистителя авто.

Благодаря тележке с электроприводом, не нужно особенно напрягаться, чтобы перевезти с одного места в другое какой-нибудь тяжелый груз.

Первым делом снимаем с тачки колесо (в данном случае тележка одноколесная) и привариваем к нему звездочку.

Далее другую звездочку, меньшего размера, устанавливаем на вал моторедуктора стеклоочистителя автомобиля.

На следующем этапе отрезаем небольшой кусок строительного уголка и сверлим в нем крепежные отверстия. Затем крепим его к корпусу моторедуктора.

После этого устанавливаем снятое ранее колесо обратно на тележку, предварительно надев на звездочку цепь. Размечаем и сверлим отверстия в корыте под крепление моторедуктора.

В качестве источника питания для электродвигателя автор использует аккумуляторную батарею от шуруповерта. Подключаем АКБ к моторедуктору, и помещаем его в сумку, которую крепим на одной из ручек тележки.

Подробно о том, как своими руками сделать электропривод на садовую тележку из моторедуктора стеклоочистителя, вы можете посмотреть в видеоролике на нашем сайте.
