Как сделать вом на мотоблок своими руками

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

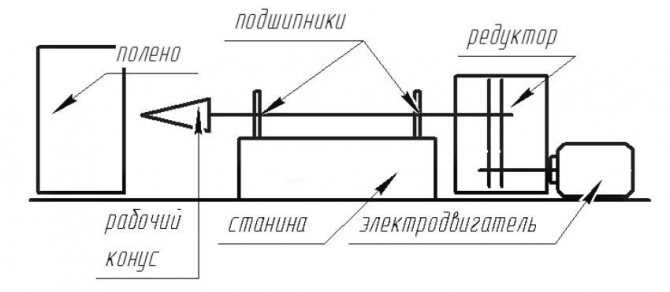

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины

Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев

Конструкция и устройство

Классический узел (используется на машинах МТЗ-80 и 82) состоит из 2 осей — ведущей и ведомой, причем шестерни агрегата находятся в постоянном зацеплении. Крутящий момент передается от муфты сцепления, что обеспечивает передачу вращения внешнему оборудованию при нейтральном положении рычага переключения скоростей в коробке передач.

На части техники встречаются приводы независимого типа, на работоспособность которых не влияет положение ведущего и ведомого дисков сцепления. Иногда используется узел полунезависимой конструкции, передача момента осуществляется только при переключении ступеней в основной коробке скоростей трактора.

Для выбора ступеней ВОМ используется механический или гидравлический привод, позволяющий изменить положение зубчатой муфты.

Механическая конструкция обладает высокой надежностью и не нуждается в регламентном обслуживании.

Основные недостатки привода:

Классификация ВОМ

По локализации на минитракторе бывают:

Вал отбора мощности на самодельный минитрактор как и на любую заводскую модель агротехники, устанавливают сзади. Только тракторы универсально-пропашного цикла имеют боковой и задний вариант компоновки.

В зависимости от характера привода

Схема устройства синхронного (а) и зависимого (б) валов приведена на чертеже. Их ведущими рабочими деталями выступают:

ВОМ с несинхронным приводом связан с мотором сцеплением или самим коленвалом. Вращение вала отбора мощности с зависимым приводом запускается через сцепление, но при его остановке – так же прекращает работу.

Независимый привод ВОМа позволяет ему работать независимо от того, включено или выключено сцепление или нет.

В случае с полунезависимым приводом ВОМ будет активен лишь при переключении трансмиссии.

Последней классификацией, на которой стоит остановиться, это особенности управления. Бывает:

Первый чаще всего оснащен зависимым приводом и ступенчатым редуктором.

Гидроуправление сложнее механического. Чтобы схема работала, потребуется более мощный планетарный редуктор. Схема его работы в отключенном и пусковом состоянии приведена на рисунке, где:

Электрический

Рейтинг самых надежных и популярных электрокультиваторов очень обширный. Так например электрокультиваторы Мантис, Патриот, Лоплош используются для обработки участков земли и рыхления разных видов почвы. Вы можете использовать такой вид культиватора в теплицах, оранжереях, парниках. Поскольку электрокультиватор не вырабатывает выхлопные газы, его можно назвать экологически чистым оборудованием.

Из-за того, что ножи фрез острые, обработка разных типов почв будет на высоком уровне. Культиваторы для огорода электрические очень легко разбираются, и для вас это не составит проблем. И если у вас возникнет необходимости перевезти свой культиватор, в этом нет ничего сложного, вам просто придётся отвинтить четыре гайки.

Однако несмотря на все плюсы, также есть и минусы. Такой вид культиватора ограничен кабелем, поэтому вам может быть неудобно с ним работать. Также, по неосторожности, можно нечаянно, во время обрабатывания земли, повредить шнур.

Исходя из отзывов людей, мы можем сказать, что электрокультиваторы прекрасно подойдут для тех людей, у которых небольшой дачный участок, и благодаря этому агрегату вы аккуратно и легко сделаете свою работу, не повредив ничего лишнего.

Также культиваторы подразделяются на лёгкие (максимальный вес 15 килограммов), средние (максимальный вес 15-35 килограммов), тяжёлые (максимальный вес от 35-60 килограммов).

Легкими культиваторами обрабатывают лёгкий грунт и клумбы. В этих агрегатах нет большой функциональности, но для мелких работ они сгодятся.

Средние культиваторы под силу уже только мужчинам. Такие агрегаты смогут обработать почву в тридцать гектаров.

Тяжелые культиваторы могут обрабатывать любой вид почвы: как каменистую, так и сухую. Им под силу до 50 гектаров земли.

Преимущества и недостатки

К недостаткам устройства судя по отзывам относятся только трудности с управлением. Каким бы эффективным двигателем ни был оборудован аппарат, управляется он вручную, что требует усилий. Поэтому перед приобретением рекомендуется опробовать его своими руками.

На видео представлена работа мотоблока с различным оборудованием.

Навесное оборудование

По умолчанию мотокультиватор укомплектован фрезами и колесами для транспортировки. Для обработки почвы этого более чем достаточно. Но если вы ставите перед техникой задачи глобальнее, нужно позаботиться о приобретении навесного оборудования. Наиболее востребованными являются следующие типы навесного оборудования.

Плуг для обработки целины

Практически все элементы крепятся к прицепной части культиватора. Исключением являются фрезы и грунтозацепы, которые устанавливаются на вал культиватора. Фиксируется навесное оборудование с помощью болта и гайки, либо шпильки и шплинта. Первый способ более надежен. Зато второй можно применять, если под рукой нет никаких инструментов. Все эти дополнения позволят создать универсальное устройство, которое возьмет всю ручную работу с почвой на себя.

История и востребованность

История бренда началась значительно раньше, чем в 1977 году, который фигурирует во многих источниках. Главным действующим лицом стал Николаус Август Отто, который основал первое в мире предприятие, специализирующееся на производстве двигателей в 1864.

Уже в 1890 году придумали молотилку. Спустя 4 года выпущен первый трактор Deutz с бензиновым двигателем мощностью 26 л.с. В 1927 году произведен первый дизельный трактор Deutz МТН222, собственно он и стал началом серийного производства стандартных и привычных сейчас тракторов.

С 1936 году небольшие с/х предприятия уже стали использовать механизацию и ее лицо – Deutz F1V 414, с мощностью 11 л.с.

В 1937 году приобретен Klöckner, который стал Klöckner-Humboldt-Deutz или просто KHD. Эта компания становиться крупнейшим конгломератом Рейха. На тот момент KHD работала во всех сферах связанных с производством двигателей.

С 1949 года запущено производство трактора с дизельным мотором и воздушным охлаждением Deutz F1514 и F2514. Уже в 1955 году произведен 100 тысячный экземпляр.

1961 – начало сотрудничества с Fahr AG. Оно стало возможным за счет обмена доли акций компании KHD. В 1968 KHD покупает часть акций Fahr AG и появляется бренд, который сегодня узнаваем во многих странах – Deutz-Fahr.

В 1977 году поставлены на серийное производство двигатели серии DX, которые уже спустя год официально представили. Это были дизельные двигатели с 5 и 6 цилиндрами. Мощность их варьировалась от 80 до 160 л.с. Чуть позже, в 1980 году серия пополнилась также 4 цилиндровыми моделями.

В 1990 году запущено производство тракторов AgroXtra. 1991 год комбайн серии Topliner.

1995 год стал знаковым, ведь именно в это период к корпорации присоединилась итальянская группа SAME. Полное названием компании стало выглядеть так: SAME Deutz-Fahr или SDF. Также выпущена серия Agrotron.

В 1996 году решено перенести производственные мощности из Кельна в Лауинген. В  том же году представили кормоуборочный комбайн Gigant 400. Дальнейшая история в большей мере связана с выпуском новой техники, а именно:

Последнее знаменательное событие в истории бренда произошло в 2021 году, когда начал работать самый современный тракторный завод в Европе. Основная специализация – техника мощностью 130 л.с.

Агрегаты Deutz-Fahr востребованы в с/х практически во всех странах мира, а особенно в России и СНГ. Их полюбили за производительность, современность, мощные и экономичные двигатели. После отечественных тракторов и комбайнов многие оценили и комфортные условия оператора.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Наиболее сложным в изготовлении является барабан-очиститель, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи, в свою очередь, устанавливаются на специальные стержни, а затем готовый элемент крепится на двух осях. В результате достигается максимальная подвижность.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

Советы по изготовлению оборудования

Для того, чтобы изготовление самодельного культиватора для минитрактора прошло быстрее, необходимо придерживаться ряда важных рекомендаций по его сборке и эксплуатации.

В их число входит:

Сделать и использовать культиватор для минитрактора не так уж сложно. В числе преимуществ самодельного оборудования выделяется его низкая стоимость, приспособленность под конкретные потребности фермера и универсальность. Такой культиватор можно устанавливать на минитрактор Донг фенг, МТЗ и сельскохозяйственные машины других брендов. В процессе работы он будет показывать высокую эффективность и производительность практически при любых погодных условиях.

Делаем вом самостоятельно

Для того чтобы сделать собственноручно вал отбора мощности на самодельный минитрактор, предлагаем ознакомиться со следующим вариантом чертежа ВОМа, расположенным ниже.

В его конструкции можно выделить 6 ключевых позиций, нумерация которых соответствует легенде чертежа:

Важно то, что упростить себе задачу можно и здесь, например, взяв готовый подшипник (лучше – шариковый), в количестве 2 шт. Отлично подойдет для этих целей старый соломотряс или картофелеуборочный комбайн, откуда их чаще всего снимают.

Об устройстве

Гусеничные мотоблоки намного меньше распространены, чем их колесные аналоги. Объяснение этому довольно понятное – колесные мотоблоки Caiman, Patriot, Texas, Прораб, Кроссер, Viking, Форза более приспособлены для вспахивания земельных угодий, т.е. его конструкция наиболее подходящая для работы на земле.

Кстати, дополнительные колеса можно сделать съемными, чтобы можно было оперативно превращать его обратно в стандартный мотоблок для работы в огороде. Это можно реализовать путем крепления данных колес к оси, которая уже есть у нас в наличии, через гибкую или жесткую передачу.

Такое решение наиболее целесообразно, ведь отпадает необходимость в приваривании дополнительных креплений.

Что касается устройства таких мотоблоков, то они полностью идентичны колесным мотоблокам:

Это важно, потому что она позволяет гусеничному мотоблоку разворачиваться на месте, не описывая полный круг для разворота

Инструкция по сборке

Краткая инструкция по сборке узла:

Для настройки частоты вращения используются сменные шестерни, число оборотов зависит от режима работы двигателя. Существуют другие схемы привода, например, можно подключить ВОМ к муфте сцепления трактора через отдельный редуктор, при нажатии на педаль крутящий момент не передается. В дополнительной коробке устанавливается переключатель, позволяющий выбрать режим работы привода.

Каковы преимущества и недостатки описанных конструкций и как еще можно обустроить вал отбора мощности на самодельном или фабричном малогабаритном тракторе?

Особенности

Передняя балка на мини-трактор чаще всего делается из ступицы и тормозных дисков.

Работа этой балки должна быть согласована с действием:

Но гораздо чаще вместо собранных самостоятельно балок используют специальные мосты от автомобилей ВАЗ.

Преимуществами такого решения оказываются:

Важно! В любом случае должны быть составлены чертежи. Только имея схему, удастся определить необходимые габариты деталей и их геометрию, выбрать правильные методы закрепления.

Как показывает практика, сделанные без составления чертежей мини-тракторы:

Каждое изменение, затрагивающее ходовую часть, обязательно отражается на схеме. Необходимость укоротить мост возникает обычно тогда, когда меняются параметры рамы. Это решение позволяет существенно повысить потребительские характеристики транспортного средства.

По похожей схеме можно сделать мост, даже ведущий, на любой мини-трактор. Но если использовать балку, то можно отказаться от установки редуктора. В итоге конструкция упростится и удешевится. Ведь жигулевская балка уже по умолчанию содержит необходимый редукторный узел.

Поперечные балки для миниатюрных тракторов изготавливаются с применением стальных уголков либо отрезков квадратных труб. При создании ведущего моста надо помнить, что именно им связывается мотор и спарка колес, а также передается на них вырабатываемое двигателем усилие.

Эта конструкция состоит из целого ряда частей. И крепление деталей болтами, и крепкая поперечная балка — лишь немногие из них. Также используются втулки основных и поворотных осей, колесные полуоси, подшипники шарикового и роликового типа. Уголки и куски труб послужат основой для балки. А чтобы изготовить втулки, подойдет любая деталь из конструкционных сталей.

Опорно-поворотные втулки, однако, делают уже из профилированных труб. Отрезки такого профиля дорабатывают с расчетом на установку подшипников. Для герметичного закрытия пригодятся крышки из стали СТ3. Сегмент, где размещены роликовые подшипники и обойма, приваривают к центру поперечной балки.

Стуки, вибрации и перегрев

Появление посторонних звуков и вибраций при работе на минитракторе – серьёзный сигнал, свидетельствующий о неправильной регулировке или износе основных узлов двигателя, например, газораспределительной системы. Поэтому если мотор стал заметно перегреваться, заняться устранением возникших неполадок вам придётся срочно, поскольку в самом скором времени он может выйти из строя.

Перегрев двигателя минитрактора возникает по следующим причинам:

Вибрации при работе двигателя оявляются вследствие:

Стуки в двигателе минитрактора появляются при:

После выполнения визуальной и технической проверки узлов и систем двигателя не забываем очистить загрязнённые и заменить повреждённые детали, а сам двигатель, точнее работу его узлов — карбюратора, масляного насоса, воздушного фильтра и т.д. — отрегулировать в соответствии с инструкцией по эксплуатации.

Если не обращать внимание на посторонние звуки и перегрев, ремонт двигателя минитрактора может обойтись весьма и весьма недёшево. Например, повышение рабочей температуры приводит к образованию нагара и оплавлению различных конструктивных элементов, тогда как вибрации и стуки говорят о том, что неполадки могут иметь место уже не только в двигателе.

Китайские

Основное отличие китайских мотоблоков от конкурентов из других стран — это низкая стоимость. Если подобный уровень цен обеспечивается за счет массовости производства — это одно. Но иногда китайцы, добиваясь снижения себестоимости, комплектуют свою продукцию деталями низкого качества. Поэтому при покупке изделий из Поднебесной нужно внимательно смотреть на историю фирмы-изготовителя и изучать отзывы потребителей такой продукции.

Основные технические характеристики и рабочие возможности мотоблоков, производимых в разных странах, отличаются несильно. Тем не менее стоит ознакомиться с наиболее востребованными и мощными дизельными моделями китайских производителей более подробно.

Forte HSD1G-80

Эта бюджетная модель считается лучшим культиватором среди мотоблоков, так как ее изначально создавали для этой цели, лишь позднее ей придали дополнительный функционал.

Weima WM1100B (10012)

Данный механизм относится к классу тяжелых. Мощный дизельный двигатель обеспечивает ему высокий показатель крутящего момента, а шестеренчатый редуктор, сделанный по образцам лучших западных моделей, обеспечивает надежную эксплуатацию ходовой части.

Kipor KDT 910C

Еще один представитель дизельных механизмов. Пользователи отзываются о нем как об одной из самых надежных моделей, произведенных в Китае.

Что собой представляет мотоблок

Название данного вида техники говорит само за себя. Механизированный блок работает на основе двигателя, который может быть бензиновым или дизельным. Вал редуктора дополнен правым и левым мотором – на него крепится навесное оборудование, отвечающее за расширение функциональности устройства.

За передвижение мотоблока отвечают колеса с мощными шинами. Налипшая грязь самостоятельно очищается с колес во время передвижения по земле при условии правильной установки исходя из направления их вращения. Узнать, как установить колеса можно из инструкции к мотоблоку.

Двигатель мотоблока может быть бензиновым или дизельным

Для регулировки высоты подъема и угла поворота руля предусмотрен специальный рычаг. В качестве аккумулятора выступает неразборная самозарядная батарея.

Виды и цены мотоблоков и навесного оборудования к ним

Функциональность мотоблока зависит от количества навесного оборудования, ведь именно оно отвечает за выполнение различных задач. Такие приспособления могут входить в базовую комплектацию техники или докупаться отдельно.

Разумеется, чем более универсально и функционально устройство, тем выше его цена, поэтому целесообразно изначально решить, какие дополнения к мотоблоку вам нужны сразу, а затем по мере необходимости докупать дополнительные элементы.

Функциональный агрегат для разных видов обработки участка

Многие детали можно сделать самостоятельно, например, легко найти чертежи, видео картофелесажалки для мотоблока своими руками. Или можно видоизменить устройство, если сделать снегоходы из мотоблоков своими руками. Так, вы сэкономите финансы и получите технику, идеально соответствующую вашим потребностям, ведь самостоятельные работы более выгодные, чем цены снегоходных приставок к мотоблокам.

Существуют следующие основные типы навесного оборудования:

Навесное оборудование к мотоблокам

Мотоблок с прицепом для перевозки урожая

Как изготовить вал отбора мощности на мототрактор и мотоблок? нояб 08, 12

Это очень интересная тема, изучение которой открывает широкие возможности для самостоятельного изготовления изделий. Кроме того, она может стать важным этапом модернизации заводских мототракторов и мотоблоков. Да и вообще, если будет начато производство комплекта для дооснащения тяжелого мотоблока валом отбора мощности, это станет первым шагом к возможности изготовления ряда изделий:

Обязательно дочитайте текст до конца. Обещаем, что концовка вам понравится.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

Смотрите » ТОП-3 культиватора Pubert с бензиновым двигателем

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

Как сделать ВОМ универсальным?

Для того, чтобы придать этому рабочему узлу универсальность и создать все условия для агрегации навесок в любой части трактора, его конструкция должна претерпеть некоторые изменения. Заднюю траверсу минитрактора можно оборудовать валом отбора мощности заднего типа, куда присоединить элементы коробки передач.

ВОМ с боковой установкой требует агрегации металлической конструкции, куда внедряют детали трансмиссии. Совмещение с карданными валами будет производиться через шлицованные валики, которые должны свободно находиться в конструкции. После сборки должен получиться примерно такой механизм, как на рисунке.

Изготавливая подобные самоделки, не стоит забывать, что есть уже готовые заводские варианты исполнения ВОМа.

Сборка с применением уже готовых деталей в значительной степени упростит работу. Единственным недостатком в этом случае будет цена.

Минитрактора с валом отбора мощности можно поставить в один ряд с дорогими тяжелыми тракторами. При том, что они стоят в разы дешевле, функционально они ничем не отличаются от своих производственных аналогов.

Минитрактора с ВОМом можно эксплуатировать круглый год: летом – собрать урожай, осенью – использовать для сбора листьев и остатков травы, зимой – очистить двор от снега или перевезти тяжелые грузы.

Несинхронные в свою очередь подразделяются на

Подбирая мотоблок для работ на участке необходимо обратить внимание на следующие параметры

Мощность двигателя и вес устройства

По мощности все мотоблоки можно условно разделить на 3 группы:

Лёгкие мотоблоки редко оснащаются ВОМ – это прерогатива тяжёлых и средних моделей. Маломощные двигатели просто не тянут дополнительное навесное оборудование.

Глубина культивирования

Этот параметр в зависимости от модели варьируется в пределах 20–35 см. Максимальная глубина вспашки зависит от мощности мотоблока – лёгкой модели не провернуть большой пласт земли и от максимального диаметра фрез. Если фрезы небольшие, мотоблок начнёт «зарываться».

Максимальная ширина культивирования

Этот параметр характеризует способность техники проходить за один заход полосу определённого размера. Чем больше ширина культивирования – тем быстрее агрегат вспашет заданный участок. В зависимости от модели параметр может достигать 170 см. В некоторых мотоблоках ширина культивирования регулируется, давая возможность обрабатывать землю не только на свободных участках, но и в узком междурядье.

Коробка передач

Наличие автоматической или механической коробки передач позволяет менять крутящий момент и скорость движения мотоблока. В зависимости от условий оператор может работать с большим усилием на небольшой скорости либо с меньшим на высокой. Коробка передач позволяет включить задний ход и вытащить агрегат из земли, если он забуксовал или зарылся.

Вес мотоблоков может колебаться от 30 до 500 кг. Малый вес в культиваторах является скорее недостатком, чем достоинством при обработке больших площадей. Лёгкая машина отличается манёвренностью, но меньшей мощностью и слабой устойчивостью. Тяжёлые агрегаты весом под центнер выигрывают за счёт надёжности, мощности и хорошей проходимости, однако, при работе и транспортировке они требуют больших физических усилий.

Мотоблоки с валом отбора мощности (ВОМ)

Мотоблоки с валом отбора мощности всегда высоко ценятся среди опытных фермеров. Такая техника дает возможность интенсивно использовать для повседневной работы на участке различное навесное оборудование, что, непременно, приносит свои плоды и положительно сказывается на количестве собираемого урожая.

Видео в работе

О мотоблоках с валом отбора мощности написано много статей, созданы видео материалы, а на тематических форумах есть отзывы от реальных пользователей. Эта информация будет несомненно полезной всем, кто хочет больше узнать о конкретном мотоблоке. К тому же она облегчит выбор и поможет сориентировать на правильную покупку.

Как работает устройство с ВОМом можно посмотреть здесь:

3) со снегоуборщиком;

Вы оставляете заявку на покупку

Бесплатная сборка и предпродажная подготовка

Водитель доставляет ее по адресу без предоплаты

Вы проверяете внешний вид и работоспособность

Укорачивание детали

Эту работу начинают, отрезая чашку пружины. Извлекают концевой фланец. Как только он освобожден, нужно отмерить полуось на величину, указанную в чертеже. Требуемую часть отпиливают при помощи УШМ. Ее надо пока оставить в покое — и приступить к следующему шагу.

Отрезок снабжают насечкой, по которой затем готовят проточку. Во внутренней части чашки делают проход. Далее стыкуют полуоси между собой. Приваривать их надо строго по нанесенной разметке. Как только сварка завершена, полуось заводят в мост и приваривают к нему, эту процедуру повторяют и с другой полуосью.

Еще раз акцентируем внимание, что очень важна тщательность замеров. Некоторые домашние мастера игнорируют ее. В результате элементы укорачиваются неравномерно. После установки на мини-трактор подобных мостов он оказывается плохо сбалансирован, теряет устойчивость.

Защитный элемент чаще всего — уголок из стали (суппорт). Его выкладывают вдоль швов, образующихся при сварке. Судя по опыту эксплуатации, в первые 5-7 дней после сборки изделия нежелательно покорять сильное бездорожье и проводить другие рискованные эксперименты. Только после обкатки можно смело использовать мини-трактор как угодно.

Большое значение имеет и правильная эксплуатация мини-трактора после его сборки. Мосты могут быстро выходить из строя, если замена масла производится нерегулярно. Желательно употреблять именно тот вид смазки, который рекомендован производителем редуктора.

Как сделать, лучшие варианты самоделок

Минитрактор — это точно такая же сельскохозяйственная техника, как и трактор, но с немного меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того, некоторые экземпляры настолько легкие, что перевозятся в прицепе. Небольшие трактора выполняют все те же задачи, что и аналоги более высокого класса. К ним также можно прицепить навесное оборудование для обработки и удобрения почвы, уборки территории и перевозки различных грузов. Помимо этого, во многих тракторах, даже изготовленных самостоятельно, присутствуют привод вращения вспомогательных агрегатов и гидравлика.

От мотоблока он отличается, прежде всего, тем, что это полноценная сельхозтехника. Конечно, у мощного мотоблока тоже немалый функционал, но при управлении им приходится все время ходить. Это очень утомительно, особенно при обработке большой площади пашни. А делая это самоходной машиной, даже самой маленькой, оператор устает гораздо меньше. Понимая все преимущества минитракторов, отечественные изобретатели создают своими умелыми руками, подчас, первоклассные экземпляры, и в интернете сейчас можно найти много описаний, схем и даже готовых чертежей подобных самоделок.

Редуктор для квадра из моста классики

Как правило при создании квадроцикла с независимой задней подвеской, или полноприводного квадра, возникает вопрос, каким редуктором крутить колеса? Выбор конечно есть — редуктора Мерседесов, БМВ, Ауди и т.д., но возможно решение на базе наших распространенных запчастей.

На нашем форуме было размещено решение этой проблемы. За подробный рассказ спасибо Sergey645 , его тема о квадроцикле

Последовательность действий и набор необходимых железок примерно такой:

Вырезаются боковины будущего редуктора, как правило они же являются кронштейнами крепления редуктора к раме.

ШРУСы используются внутренние от ВАЗ 2108. Чтобы уменьшить число переделок можно использовать внутренние ШРУСы от Нивы, но они примерно в 2 раза дороже чем от 08 семейства.Сели используются ШРУСы от ВАЗ 2108, то необходимо увеличить диаметр входного отверстия для вала ШРУСа в корпусе дифференциала.

Берутся шестерни дифференциала ВАЗ 2108 и при помощи токаря приводятся в подобие шестерен классики

(слева стандартная от 2108, справа — проточенная)

Балка моста обрезается, изготавливаются боковые крышки с отверстиями под сальник ШРУСа. Балку необходимо резать как можно точнее, чтобы потом не было перекоса сальника и самого ШРУСа.

В итоге получается редуктор с шириной по краю ШРУСа 320 мм. Меньше получить не реально.

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

Как выбрать мотоблок?

Перед приобретением агрегата необходимо ориентироваться на тот комплекс операций, который должен будет выполнять мотоблок. Не стоит покупать самые дорогие модификации агрегатов, имеющие в своём арсенале полный набор функций. Не всякая модель сможет справиться с поставленной задачей.

К примеру, на больших участках, имеющих плотный состав почвы, оптимальным вариантом станет покупка тяжёлого агрегата, тогда как на небольшой даче достаточно будет мотоблока лёгкого класса.

А также при выборе необходимо определиться и с видом горючего, на котором будет работать сельхозмашина. Агрегаты с бензиновым двигателем работают тише, имеют малый вес, удобны в обслуживании. Дизельные мотоблоки более шумные, но берут вверх своей высокой мощностью. Минусом дизеля считается его высокая цена.

Необходимо учитывать, что дополнительное навесное оборудование часто может быть представлено другим производителем. В этом случае для подключения орудия к приобретенному мотоблоку потребуется переходник. Это может привести к неисправности агрегата или проблем в выполнении работы.

На рынке сегодня ассортимент мотоблоков довольно разнообразен. Большим спросом пользуются модели таких компаний, как Husqvarna, Profi, Hyundai. В нашей стране и ближнем зарубежье представлены такие машины, как «Беларус», «Нева», «Салют-100». Конечно же, не стоит сбрасывать со счетов и китайские фирмы Forte, Wiema, ведь их продукция тоже довольно востребована.

Если сравнить зарубежные модели с отечественными аналогами, то можно увидеть, что не всегда их стоимость оправдана надёжностью и удобством в эксплуатации. К тому же для импортных моделей потребуются дорогостоящие расходные материалы и наличие опытных специалистов для проведения техобслуживания. И то и другое бывает найти очень затруднительно.

Отечественные фирмы ориентированы на простоту в использовании, невысокую стоимость. Решающим фактором является возможность ремонта мотоблока собственными силами.

Локализация вома – еще одна деталь, которую нельзя упустить

Агрегаты, которые впоследствии будут навешиваться на трактора, могут располагаться не только сзади, а спереди и даже сбоку. А это означает, что ВОМ, вернее его локализация, тоже может быть «плавающей». На задней траверсе трактора можно установить задний ВОМ, где кроме него размещены элементы трансмиссии.

В случае бокового ВОМа используют корпус или из металла или из пластика, которые плотно закрепляется на коробке переключения передач. Чтобы к ним «подтянуть» карданные валы, которые и будут выступать в роли передатчиков вращения, концы вала оставляют открытыми. Они имеют вид коротких шлицованных валиков.

ВОМ на минитрактор самодельный – важное решение, которое позволяет сделать домашнюю технику современной и маневренной. Причем, по своим техническим характеристикам такие самоделки, который практически каждый может изготовить у себя в гараже или на заднем дворе, будут абсолютно не хуже производственных. Меняя адаптеры, такая техника будет трудиться и летом, и зимой, что особенно важно владельцам загородных домов или фермерских хозяйств.

Читать еще:  Бензопила тайга (зид): 214, 245, бп-3850, тбп-4000, 4500, 6300, технические характеристики, устройство, отзывы владельцев, цена, ремонт — Спецтехника Инфо

Устройство и классификация

ВОМ принимает на себя обороты от двигателя внутреннего сгорания и передает их на вспомогательное навесное оборудование, тем самым приводя их в действие.

Как сделать ВОМ и навеску на минитрактор

Первым делом мы посмотрели видео с канала Евгения Пермякова, где он рассказывает о том, как сделать ВОМ и навеску на минитрактор, используя для этого «МТ-5. Серия 9». Автор использовал простейшую конструкцию, привод ВОМ производится напрямую от двигателя через цепную передачу. ВОМ не отключаемый. Этот материал можно смело назвать качественным, ведь автор подробно все объясняет. Поэтому мы посчитали своим долгом упомянуть о такой конструкции.

Сцепление для мотоблока – конструкция и принцип действия

Сцепление абсолютно любой сельскохозяйственной машины состоит из ряда элементов. В конструкцию механизма входит:

В конструкцию механизма управления входят отжимной рычаг, соединяемый с диском нажимного действия посредством педальной отводки и тяг. При блокировке устройства сцепления агрегата создается сигнал, который получают отжимные рычаги. Они, в свою очередь, отключают ведомый диск от корпуса нажимного, вследствие чего механизм отключается.

Подшипник в узле сцепления современного мотоблока служит для уменьшения трения, исключая, при этом, соприкосновение рычагов, вращающихся вокруг своей оси, и полностью неподвижной отводки. За возвращения механизмов управления в их изначальное положение отвечает пружина. Отводка, при этом, отталкивается от рычагов на требуемое для окончательного отключения расстояние.

ВОМ (вал отбора мощности) на минитрактор своими руками

Разнообразие сельскохозяйственных адаптеров на тяжелую и среднемощную тракторную технику просто зашкаливает. Картофелекопалки, грабли-ворошилки, плуги, сеялки, бороны, дождеватели и оборудование для заделки удобрений делают привычный труд фермера более легким и оперативным.

Чтобы вспомогательные навески функционировали согласно своему прямому назначению, необходим вал отбора мощности (ВОМ). О том, как он функционирует, из чего состоит и как его можно изготовить собственноручно мы и поговорим в статье.

Обзор модельного ряда Forte

Модельный ряд в своей основе имеет китайские мощности, что делает его менее дорогим, относительно своих конкурентов. Почти на все модели можно установить различное навесное оборудование.

Любой вариант имеет широкий спектр функциональности. Стоит учитывать, что любой агрегат перед поступлением в продажу проходит тестирование, но это не отменяет обязательную обкатку после покупки.

Требуется помнить, что есть базовая комплектация для каждого мотокультиватора. Например, для 105 серии в нее включают:

Также имеется дополнительная комплектация, которая позволяет превратить технику в полноценный с/х помощник.

Все модели имеют свои особенности, которые значительно влияют на выбор, так как у каждого владельца свои требования, в зависимости от необходимости эксплуатации.

Перед покупкой данной модели, нужно узнать характеристику каждого мотоблока

Например, обзор мотоблока Forte SH 121 показывает, что отрицательных отзывов на него нет по причине очень высокой надежности. Но при любом варианте прописанные требования эксплуатации соблюдаться должны.

HSD1G 101

Мотоблок Forte HSD1G 101E является дизельной моделью, которая оборудована баком на 5 литров. Главным преимуществом считается расход топливной смеси в 0,8 литра за час.

Охлаждение у техники водяное. Площадь обработки составляет более гектара, что связано с мощностью в 10 л.с. Всего в коробке 8 скоростей, из которых две являются реверсными

На технику устанавливается 8 фрез. Обычная глубина обработки равна 20 см.

MD 101E

МД 101Е является дизельным вариантом, который относится к наиболее мощным моделям не только в серии Форте, но и среди однотипных конкурентов. Особенности:

Модель может обрабатывать любую землю, в том числе глину и суглинок. Мощности хватает на целину любого типа. На передней части установлена фара для работ в вечернее и ночное время. Агрегат в остальном имеет все положительные качества серии.

MD 121E

MD 121E имеет водяное охлаждение, что делает возможным эксплуатацию при высоком температурном режиме окружающей среды. Комплектация является стандартной для моделей из серии тяжелого класса и включает в себя фары, рукоять с регулировкой и 6 скоростей переднего характера.

Дизельный двигатель выдает мощность в 12 лошадиных сил, чего вполне хватает для превращения техники в мини-трактор при использовании дополнительного оборудования.

Есть нюанс расхода топлива при обычной работе в 0,83 литра в час, что значительно ниже, чем у однотипных моделей конкурентов.

HSD1G 105

Мотоблок Форте 105 относится к среднему классу и считается одним из наиболее удачных вариантов серии. Экономичность в совокупности с компактностью и удобством в работе повлияла на его популярность. Всего имеется три передачи, включительно с одной задней. Бак вмещает больше 5 литров топлива, но расход обычно не превышает 0,7 литра на час.

Модель считается всесезонной и может быть оборудована любым типом с/х техники дополнительного характера. Стоит учесть, что модель также включает в себя положительные стороны марки, например, специальную рукоять.
