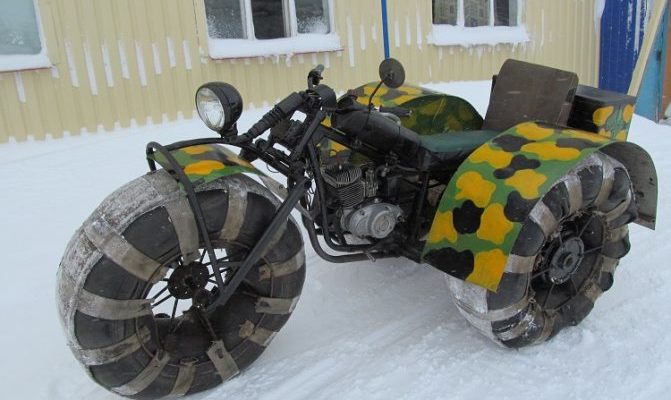

Каракат вездеход своими руками из мотоцикла

Какие бывают каракаты

Прежде чем выяснить, как самостоятельно изготовить болотоход каракат из подручных механизмов, необходимо более подробно рассмотреть существующие разновидности подобного рода изделий. Болотоход вездеход каракат — не что иное, как нестандартное транспортное средство, передвигающееся с помощью колес, на которых установлены шины низкого давления.

Среди его основных преимуществ:

• превосходная проходимость;
• низкая стоимость;
• ремонтопригодность;
• высокая мощность (зависит от используемых запчастей).

Самодельный болотоход
Подобные механизмы чаще всего конструируются самостоятельно на основе какой-либо техники, например, трактора или мотоблока. Существующие модели различаются между собой не только характеристиками, но и конструкцией. Наибольшее распространение получили полноприводные и трехколесные устройства.

Полноприводный

Самым популярным среди потребителей вариантом транспорта представляются полноприводные модели. Они оснащены 4-мя колесами, благодаря которым конструкция отличается устойчивостью и высокой проходимостью. Такой каракат без особых проблем преодолевает даже внушительные преграды, однако для его сборки потребуется наличие двух колес одинакового диаметра.

Чтобы изготовить такой болотоход, переломка своими руками должна быть выполнена корректно, иначе велика вероятность сборки неработоспособной конструкции.

Какой комплект шин лучше использовать

Чтобы сделать ободрыши под вездеход, чаще всего используют резину от грузовых автомобилей (ЗИЛ-131, ГАЗ-66, КРАЗ-255), а также от сельскохозяйственной техники (тракторы, комбайны и др.), вертолетов. Использовать можно только покрышки с неповрежденной внутренней частью, иначе при снятии верхнего слоя в них образуется дыра.

Часто для создания ободрышей используют резину от ГАЗ-66, здесь мало кордовых слоев, и работать с ней нетрудно. В результате получаются мягкие покрышки, но при срезании полос на боках работу надо выполнять аккуратно, чтобы обрезать нити по минимуму.

Видео по теме

Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

Как сделать мотоблок из бензопилы

Используют следующие изделия и материалы:

1. Руль от мотоцикла.
2. Трансмиссию от старого мопеда.
3. Трубы из нержавейки диаметром 20-30 мм.
4. Колеса с пневмошинами от автомобиля или сельхозтехники. Альтернативный вариант — самодельные металлические ободья с грунтозацепами. Для их изготовления потребуются стальной лист и уголок.
5. Болты и гайки.

Из бензопилы извлекают двигатель. Рекомендуется брать профессиональный инструмент с мотором мощностью 10-13 л.с.

Работы выполняют в следующем порядке:

1. Нержавеющую трубу сгибают в П-образную раму. Концы «ножек» должны быть загнуты вверх.
2. Усиливают конструкцию перемычками из того же материала.
3. Приваривают руль.
4. Крепят пластину для установки аккумулятора при помощи электросварки.
5. Изготавливают глушитель из отрезка трубы диаметром 7 см и длиной 250 мм. Внутреннее пространство заполняют опилками так, чтобы размер выходного отверстия составлял не более 1,6 см.
6. Из трубы диаметром 4 см выполняют небольшую П-образную раму для двигателя. К краю и в середине приваривают скобы для болтового крепления.
7. Устанавливают мотор на раму и прикручивают.
8. Крепят усиленные шплинтом полуоси и устанавливают на них колеса.
9. В завершение процесса крепят руль, коробку передач и бензобак.

Остается испытать машину в полевых условиях.

Самый дешевый вездеход.

Недавно я приводил описание вездехода трицикла «Бархан», и думал, что его цена в 250 тысяч рублей это минимум для вездеходной техники. Но оказалось, что есть вездеходы значительно дешевле!
Вот он вологодский снегоболотоход-амфибия под названием ЗИС-5

Конечно, завод имени Сталина никакого отношения к этому вездеходу не имеет. Просто его создатели исходили из того, что он такой же неприхотливый как и легендарный трехтонник времен Великой Отечественной Войны.

А стоимость вездехода, на начало 2021 года составила всего 130тыс. рублей.

Как же удалось достичь такой минимальной цены для четырехколесного вездехода, со всеми ведущими мостами? Давайте разберем его «по косточкам » и всё станет ясно.

Конструкция представляет из себя классическую «переломку», как их еще называют «каракат».

Рама сварная, из квадратного профиля, состоит из двух частей, которые между собой связаны шарнирным механизмом сделанным из УАЗовского поворотного кулака.

Двигатель, уже проверенный временем, простой и понятный, одноцилиндровый Lifan190FD мощностью в 15 л.с. с электростартером и катушкой освещения.

В минимальной комплектации вездехода двигатель заводится вручную, но можно установить АКБ и пользоваться электростартером.

Колеса — классические «ободрыши». Делаются из вышедшей из эксплуатации резины от тяжелой техники. Вес шины получается около 20 кг (от первоначальных 80) Эксплуатируются вместе с камерой.

Колесные диски собственного изготовления. Внутри диска есть специальный уголок, предотвращающий «проворачивание» шины на диске.

Коробка перемены передач взята от классических моделей ВАЗ

Привод от мотора на КПП осуществляется ременной передачей.

Вместо обычного сцепления применена схема ослабляющая натяжение приводного ремня.

При помощи цепной передачи (от мотоцикла ИЖ) крутящий момент передается на ведущие мосты. Цепь очень быстро растягивается, поэтому крепление КПП сделано таким образом, чтобы коробку можно было двигать, и тем самым натягивать цепь.

Мосты от классических моделей ВАЗ

Тормоза гидравлические, но только на передние колеса. Рулевое управление реализовано при помощи рулевой рейки от ВАЗ-2108

За счет объема колес вездеход может плавать.

Задняя часть вездехода представляет собой весьма внушительных размеров кузов. В нём, при желании, могут разместиться 4 человека или какой-то груз. Грузоподъемность ЗИС-5 заявлена в 500 кг.

А теперь самое интересное — как же удалось сделать вездеход таким дешевым? Все из-за того, что большинство запчастей используются уже по второму разу (б/у-шные). Колеса, мосты, КПП, рулевое управление, карданные валы все это восстановленное, практически взятое из металлолома.

Видео испытания самодельного вездехода

Мотоблок — универсальный агрегат, помогающий облегчить работу на приусадебном участке. В наше время из мотоблока своими руками изготавливается множество техники: минитрактор, вездеход, снегоход.

Снегоход появился в 60-х годах, как одна из категорий вездехода-самоделки. Вначале эти аппараты компоновались как трицикл, с заменой переднего колеса лыжей. Эта схема для снегоходов популярна и в наше время. Но большей популярностью пользуется снегоход на базе мотоблока, с используемыми колесами от трех до шести.

Трехколесный каракат на двигателе от СЗД

Каракаты очень распространены среди населения нашей страны и вопреки мнению о том, что трехколесные вездеходы во всех смыслах уступают четырехколесным, активно строятся самодельщиками ввиду простоты

Вся правда о натяжителях цепи)))

Модератор: User buggy

Перж

Маньяк технической мысли

Сообщения: 2351

Зарегистрирован: Чт мар 11, 2010 11:29 pm

Вся правда о натяжителях цепи)))

В общем тема актуальная. Будет полезно здесь выкладывать ваши готовые варианты натяжителей. Желательно со ссылкой на тему строительства. Мой вариант таков: взял аморт передний от Нивы, вывернул гайку, которая держит шток с потрохами, выкинул эти самые потроха, сделал две прорези на трубе аморта (для цепи) на противоположном от сайлента конце сделал два отверстия для ролика (полоски трубы разогнул так, чтоб получились две параллельные пластинки длиной в диаметр ролика). Ролик взял от натяжителя ремня привода вспомогательных агрегатов от 406-го двига, пришлось его немного доработать, а то великоват диаметр. Просто опилил его болгаркой. Натяжитель закрепил на маятнике. Поджимают его две пружинки (стяжные от тормозных колодок какого-то совкового драндулета). Пока еще не выезжал, но так вроде задняя подвеска работает с ним нормально. Моя тема строительства — viewtopic.php?f=25&t=5386&view=unread#unread

Вложения

andrianych

Супер техник

Сообщения: 570

Зарегистрирован: Ср авг 24, 2011 9:18 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

andrianych » Вт май 22, 2012 9:03 pm

Перж, а не лучше ли так? Может я и ошибаюсь, но имхо две звезды очень близко друг к другу, что не есть хорошо.
Вот еще нашел фотку с цепью эндуро, но там непонятно как сделано. Может быть на фото №2 и нет никакого натяжителя, просто цепь трется об ось маятника.

Вложения

Сомневаешься? Добавь газу!

BRDM-2

Адепт

Сообщения: 107

Зарегистрирован: Сб ноя 14, 2009 10:14 am

Re: Вся правда о натяжителях цепи)))

Сообщение

BRDM-2 » Вт май 22, 2012 9:44 pm

Не проще ли установить для натяжения цепи натяжитель ремня грм ваз2108 или ока.

Перж

Маньяк технической мысли

Сообщения: 2351

Зарегистрирован: Чт мар 11, 2010 11:29 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

Перж » Вт май 22, 2012 10:14 pm

При работе подвески меняется расстояние между передней и задней звездами. И тем больше, чем дальше ось маятника от оси передней звезды и чем больше ход подвески. Цепь при этом провисает. Чтоб она не терла о маятник или раму и не слетала, или еще хуже не закусывала, цепь должна быть постоянно натянута. Натяжитель от 2108 или оки не подойдет в моем случае, потому что при ходах подвески провис цепи изменяется очень сильно. На квадре с ижевским движком довольно трудно обойтись без подпружиненного натяжителя. Конструкция двигателя обусловливает большое расстояние между осями маятника и передней звезды. На фотке Андрианыча с КТМ очевидно, что активный натяжитель не нужен, очень мало расстояние между передней звездой и осью маятника. Когда я делал раму, маятник, я не сильно задумывался о том, что там будет с натяжением цепи, где будет педаль тормоза, куда пихнуть вентилятор… Трудно учесть всё сразу. На то и грабли, чтобы опыту набираться.

Перж

Маньяк технической мысли

Сообщения: 2351

Зарегистрирован: Чт мар 11, 2010 11:29 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

Перж » Вт май 22, 2012 10:17 pm

andrianych писал(а):Перж, а не лучше ли так? Может я и ошибаюсь, но имхо две звезды очень близко друг к другу, что не есть хорошо.

На натяжителе ролик, не звезда.

andrianych

Супер техник

Сообщения: 570

Зарегистрирован: Ср авг 24, 2011 9:18 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

andrianych » Вт май 22, 2012 10:25 pm

Так сказать, спасибо за ликбез!))
Сколько у тебя приблизительно расстояние вот это?

Вложения

Сомневаешься? Добавь газу!

Agresor

Маньяк технической мысли

Сообщения: 1062

Зарегистрирован: Вт май 25, 2010 4:12 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

Agresor » Ср май 23, 2012 6:57 am

варианты с промвалом не рассматриваются в принципе?
был же тут квадроцикл с такой системой

Было время когда деревья были большими, солнце ярким а моторы двухтактными..

Перж

Маньяк технической мысли

Сообщения: 2351

Зарегистрирован: Чт мар 11, 2010 11:29 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

Перж » Ср май 23, 2012 8:37 am

Была идея промвал использовать, но показалось, что это геморнее моего варианта. Но с технической стороны эффективнее.

smirnov

Супер техник

Сообщения: 502

Зарегистрирован: Сб июл 03, 2010 11:46 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

smirnov » Ср май 23, 2012 10:39 am

На эндуро и кроссовых мотоциклах цепь скользит по специальной резиновой вставке, по длинне она в половину маятника, П- образная, одевается на маятник со стороны звезды и но краям крепится винтами к маятнику, снизу маятника расположен ролик цепи, он не регулируется, через него переламываесть цепь при не нагруженном колесе и что препятствует сильному провису цепи, при ходе в 300мм очень актуально, а когда подвеска срабатывает на кочках маятник поднимается и цепь натягивается практически не касаясь ролика, сверху маятника установлен еще один ролик но просто защищает коробку фильтра от подбрасывания цепи, а самое главное чтоб цепь не слетала на таких мотоциклах установлена ловушка для цепи, если она правильная то при включенной к примеру 5 передачи если мотоцикл положить на бок и дать полный газ она ни за что не слетит со звезды

andrianych

Супер техник

Сообщения: 570

Зарегистрирован: Ср авг 24, 2011 9:18 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

andrianych » Ср май 23, 2012 11:15 am

Smirnov, можешь свой ответ изобразить на рисунке и сюда кинуть?

Сомневаешься? Добавь газу!

smirnov

Супер техник

Сообщения: 502

Зарегистрирован: Сб июл 03, 2010 11:46 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

smirnov » Ср май 23, 2012 12:21 pm

Могу даже фотки но вечером

slava_gor

Адепт

Сообщения: 261

Зарегистрирован: Пт авг 13, 2010 10:45 am

Re: Вся правда о натяжителях цепи)))

Сообщение

slava_gor » Ср май 23, 2012 1:59 pm

А я делал вот такой, очень даже хорошо себя зарекомендовал.

мой вариант

andrianych

Супер техник

Сообщения: 570

Зарегистрирован: Ср авг 24, 2011 9:18 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

andrianych » Ср май 23, 2012 5:58 pm

smirnov, жду фото, slava_gor, хорошая вещь, давно работает?

Сомневаешься? Добавь газу!

andis

Познавший Истину

Сообщения: 1854

Зарегистрирован: Чт фев 25, 2010 10:35 am

Re: Вся правда о натяжителях цепи)))

Сообщение

andis » Ср май 23, 2012 8:29 pm

вот у менъа вопрс.а на серийных квадрах кокие натъажитъели цепеи?хорошо бы было на фотку взглъенуть :blush2: .

andrianych

Супер техник

Сообщения: 570

Зарегистрирован: Ср авг 24, 2011 9:18 pm

Re: Вся правда о натяжителях цепи)))

Сообщение

andrianych » Ср май 23, 2012 9:24 pm

недавно в магазине квадр один спорт смотрел, так там нет никакого натяжителя. Сделано приблизительно так, как на фотке с КТМ-звезда от движка близка к оси маятника.

Сомневаешься? Добавь газу!

Необходимость для вездехода

Ободрыши стоит устанавливать на машины, которые используются для охоты или для экстремальной езды по бездорожью. Самостоятельно сделать их несложно, но придется затратить много сил и времени. Перед тем как приступить к созданию таких колес, надо знать условия, в которых они будут чаще всего эксплуатироваться:

• для езды по раскисшим грунтовым дорогам лучше выбирать протектор с самоочисткой;
• чтобы легко передвигаться по болотистой местности, надо увеличить канавки протектора, чтобы обеспечить более качественное сцепление с поверхностью, по которой движется вездеход;
• по песку и снегу проще передвигаться на шинах с мелким рисунком.

Как сделать ободрыши

Так называют самодельные шины повышенной проходимости. Они обходятся намного дешевле заводских. За основу берут крупноразмерную резину с грузовика (ГАЗ-66, КрАЗ-255, ЗИЛ-131), трактора или самолета и срезают лишний материал. Проходимость объясняется низким удельным давлением на грунт, что в свою очередь обусловлено большой площадью контактного пятна.

Перед тем как сделать ободрыши из покрышек, необходимо выбрать тип протектора.

Он зависит от того, по какому покрытию планируется перемещение.

Это могут быть:

1. Грязь. Требуется самоочищающийся протектор.
2. Заболоченная местность. Применяется рисунок с заниженными канавками, обеспечивающий улучшенное сцепление с грунтом.
3. Снежные сугробы, пески. Используют протектор с близко расположенными элементами.

Применяются инструменты:

• шило;
• строительный нож с набором лезвий;
• точильный камень;
• зажимы для рихтовки автомобильных кузовов или струбцины;
• лебедка с тросом;
• молоток;
• картонный или жестяной шаблон протектора;
• мел.

Порядок действий:

1. Покрышку очищают от грязи. Внутри она не должна быть изношенной, иначе в результате обдирки в резине появятся дыры.
2. Мелом по шаблону наносят рисунок будущего протектора.
3. Строительным ножом делают надрез вдоль внутренней окружности.
4. Возле него мелом вычерчивают прямоугольники. Вырезают их ножом.
5. Появившуюся в «окнах» проволоку поддевают крюком лебедки и извлекают. Шину предварительно следует прибить к основанию гвоздем.
6. Делают надрезы вдоль вычерченного мелом рисунка протектора.
7. Клещами зажимают края отверстия и раскрывают его.
8. Отслоившийся материал отдирают при помощи лебедки. В ходе процесса резину подрезают строительным ножом, периодически подтачивая и меняя лезвия.
9. Аналогично удаляют лишнее с боковой поверхности.
10. Обрабатывают покрышку наждачной бумагой, при необходимости подправляют молотком.

Камеру устанавливают на самодельный диск. Последний изготавливают из алюминиевого таза, тщательно шлифуют.

Шину к нему приматывают пожарным шлангом.

Площадь контактного пятна регулируется внутренним давлением. Перед выездом на плотный грунт шину подкачивают.

База Оки, трансмиссия – Нивы

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

Как самому сделать шины низкого давления

Если есть опасения, что самому сделать резину низкого давления не получится, можно обратиться к мастерам, все равно это обойдется дешевле, чем покупать заводской комплект. При наличии желания и немного свободного времени сделать ободрыши своими руками несложно.

Для выполнения работ понадобятся:

• острый строительный нож и сменные лезвия;
• монтировка;
• клещи;
• лебедка с тросом и крюком;
• мел или маркер;
• электро- или бензопила;
• наждачная бумага.

Кроме этого, потребуется много терпения, т.к. это длительный и трудоемкий процесс, но полученный результат этого стоит.

Создание ободрышей состоит из следующих этапов:

1. Создание рисунка будущего протектора. Здесь все зависит от вашей фантазии, прорисовка выполняется мелом или маркером. Чем проще рисунок, тем меньше будет с ним работы.
2. Закрепление лебедки. Она должна быть надежно зафиксирована на полу или стене. Кроме этого, надо предусмотреть крепление для покрышки, это может быть вставленная в землю труба.
3. При помощи ножа по всей нанесенной разметке создают неглубокие надрезы (до плетеного корда). Лезвие ножа должно выступать всего на несколько миллиметров, и держать его надо под углом к протектору.
4. Удаление проволоки из основания шины. На расстоянии 10 мм от края по окружности колеса выполняют надрез. Его глубина такая же, как и при прорезании протектора. В одном месте вырезают небольшой кусок резины и достают часть проволоки. Цепляют ее крючком и вытягивают лебедкой. Для облегчения работы подрезают удаляемый участок. Во время этого шина должна быть надежно закреплена.
5. Удаление резинового кольца. Выполняют надрез немного выше посадочного места, в него вставляют клещи, зажимают их и потихоньку тянут лебедкой.
6. Удаление лишнего протектора. Надрезают часть протектора сбоку покрышки, фиксируют его клещами и при помощи лебедки сдирают. Делать широкие полосы не надо, так как их будет сложнее ободрать. Таким образом, удаляют боковую часть резины и лишний протектор
7. Нарезание протектора. Сделать это можно при помощи электро- или бензопилы. Работать надо аккуратно, чтобы не прорезать резину.
8. Зачистка поверхности. При необходимости можно выполнить зачистку поверхности ободрыша, делают это при помощи наждачной бумаги.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

• Погодные условия в период эксплуатации.
• Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
• Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
• Цель. В зависимости от того, для каких целей предназначено передвижное устройство,его конструкция может видоизменяться.
• Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

В чем особенности каракатов

Транспортное средство имеет в своем составе:

1. Колесное шасси.
2. Облегченную кабину.
3. Шины низкого давления (мягкие, увеличенного размера).

Машина обладает следующими особенностями:

1. По проходимости превосходит гусеничные трактора.
2. Преодолевает болота и небольшие реки.
3. В отличие от вездеходов со стальными траками, не наносит ущерба природе, сохраняя в целости растительный покров.

Название болотохода пошло от слова «каракатица».

Варианты исполнения

В домашних условиях собирают 2 вида каракатов. У каждого есть свои достоинства и недостатки.

Полноприводная конструкция

За основу берут российский внедорожник — УАЗ или «Ниву». Также подходит недорогой китайский автомобиль, например Lifan (Лифан) Solano 452.

С целью уменьшения веса меняют штатный двигатель на мотоциклетный от «Днепра» или «Урала».

1. Большая грузоподъемность.
2. Повышенная проходимость.
3. Комфортная закрытая кабина.
4. Надежность. В случае неисправности одного из мостов машина остается на ходу.
5. Минимум трудозатрат. В конструкцию вносятся только незначительные изменения.

Недостатки полноприводной самоделки:

1. Высокая стоимость.
2. Большой вес.
3. Низкая маневренность.

Примером полноприводного караката является модель марки ЗИС 5.

Убедительным аргументом в пользу данной конструкции служит наличие дифференциалов, благодаря чему машина свободно поворачивает.

Трехколесный вездеход

Собирается на базе мотоцикла. Сзади устанавливают 2 колеса (полуоси или автомобильный мост), спереди — 1 (на вилке).

Если предусмотрена эксплуатация транспорта только в летний сезон, кабину не устанавливают.

В противном случае крепят примитивную будку из алюминиевого профиля.

1. Малый вес.
2. Высокая маневренность.
3. Компактные размеры.

1. Слабая тяга (привод на 2 колеса).
2. Низкая грузоподъемность.
3. Большой объем работ при самостоятельном изготовлении.

Кроме того, модель с полуосями плохо поворачивает ввиду отсутствия дифференциала. В ранних версиях спереди устанавливали лыжу. Такую машину собирать проще, но она не обладает плавучестью.

Более практичным оказался вариант с одноколесной передней частью.

Он преодолевает заболоченные зоны и реки; не идет на дно, если лед под ним проломился.

Переделка мотороллера «Муравей» в каракат

Что такое автомобильный праймер, для чего он нужен и как им пользоваться

Данное транспортное средство представляет собой почти готовый вездеход. Требуется только незначительная доработка. Недостаток конструкции — маломощный двигатель (11 л.с.). Рекомендуется заменить его на 2-цилиндровый, например лифановский.

Какие детали и инструменты нужны

1. Мост от заднеприводного автомобиля, например ВАЗ или АЗЛК.
2. Понижающий редуктор.
3. Полуоси с шарнирами равных угловых скоростей от легковой машины «Ока».
4. Профилированная труба.

Инструменты и приспособления:

• сварочный аппарат;
• болгарка или ножовка;
• сверлильный станок или дрель;
• рулетка;
• гаечные ключи;
• отвертки;
• молоток;
• мел (для разметки).

Для окрашивания металлоконструкций необходимы кисти.

Пошаговая инструкция

Каракат изготавливают следующим образом:

1. Из профилированной трубы сваривают раму с площадкой для крепления мотора.
2. Прикручивают к ней болтами задний мост автомобиля. Его корпус приваривать нельзя: такое соединение не выдержит знакопеременных нагрузок.
3. Спереди к остову привинчивают щиток для прикрытия ног водителя.
4. Из профилированной трубы сваривают опорную конструкцию для крепления колес. Ее фиксируют на рулевой колонке мотороллера.
5. К опоре крепят подвижные рычаги с пружинными амортизаторами, к ним — ступицы для катков. Такое исполнение позволит последним перемещаться в вертикальном направлении.
6. Очищают изделие от окалины и ржавчины, грунтуют.
7. Окрашивают ударостойкой эмалью. В отличие от простой краски, она не осыпется при перевозке грузов по бездорожью.
8. К площадке на раме прикручивают мотор, предварительно подложив резиновую прокладку. Ее функция состоит в гашении вибраций. Династартер на двигателе оставляют.
9. На звездочки редуктора и заднего моста набрасывают цепи. Чтобы они не соскакивали при разгоне, следует установить натяжители.
10. В верхней части рамы крепят аккумулятор. Здесь на него не будут попадать брызги.
11. К заднему мосту прикрепляют ступицы. Имеющиеся в них тормозные механизмы тросиком соединяют с рычагом на руле.
12. К ступицам прикручивают диски. Рекомендуется использовать изделия диаметром 15 дюймов. С целью увеличения размера к ним приваривают ободья.
13. На катки надевают шины низкого давления.

Вездеход готов к применению.

Самодельный вездеход из готового мотоблока

Данный агрегат имеется во многих домашних хозяйствах. Универсальный механизм используется для решения целого ряда задач в зависимости от того, какое установлено сменное оборудование: отвал для расчистки дорог от снега, культиватор, плуг, мульчер и т.д. Внеся небольшие изменения в конструкцию, можно превратить сельскохозяйственное приспособление во внедорожник.

Необходимые элементы

Желающему сделать каракат из мотоблока своими руками потребуются:

1. Уголок.
2. Круглая и профилированная труба.
3. Камеры от грузового автомобиля, например ГАЗ-53.
4. Колесные диски от легковой машины ВАЗ.
5. Рулевая колонка.
6. Ступицы.
7. Болты с гайками, саморезы.
8. Арматурные стержни, стальная проволока.

Кроме слесарных инструментов, понадобятся сварочный аппарат, болгарка и дрель.

Вспомогательные схемы и чертежи

Каждый комплект сопровождается спецификацией, что упрощает подготовку материалов и оценку финансовых затрат.

Создание каркасной рамы

Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.

Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.

Блок двигателя

К раме приваривают толстую стальную пластину с предварительно высверленными отверстиями. К ней прикручивают силовую установку от мотоблока.

Когда надобность в вездеходе отпадет, двигатель можно будет вернуть на место.

Рядом с мотором размещают генератор и аккумулятор.

Сборка ходовой части

Для установки резины от ГАЗ-53 требуются колеса увеличенного диаметра.

Их изготавливают в такой последовательности:

1. К дискам от автомобиля ВАЗ равномерно по всей окружности приваривают 6-8 отрезков профилированной трубы, уложенных поперек (параллельно оси).
2. На концы тяг наматывают арматуру в виде кольца и закрепляют сваркой.
3. Во внутреннее пространство кругов помещают несколько концентрических колец, изготовленных из проволоки. Всех их объединяют в цельную конструкцию посредством спиц, ориентированных от центра колеса к краю. Точки пересечения круглых и лучевых деталей проваривают.

На получившиеся катки надевают шины от грузовика.

Далее выполняют действия:

1. Крепят на раме трансмиссию от «Жигулей».
2. Собирают задний мост и рулевой механизм.
3. Устанавливают тормозной барабан от мотоцикла «Восход».
4. Крепят колеса.

Давление в шинах подбирают опытным путем.

Финальный этап

В конце процедуры металлическую раму внедорожника ошкуривают, грунтуют и красят. Спереди прикручивают фару для езды в ночное время.

Размер шин для караката

Вездеходы Тайга запись закреплена

Шины низкого давления используемые в производстве вездеходов Тайга 4х4.

Нам задают много вопросов по колёсам, на которых собирается наш вездеход. Шины ободрыши изготавливаются из большого количества автомобильных шин. Расскажем о шинах ниже. Мы используем далеко не все.

Так же посетители группы задают много вопросов про разные узлы вездехода. Попробуем ответить на все постепенно.

Итак. Основные шины из которых делаются ободрыши.
ОИ-25. Урал. Размер 14.00-20 или 370-508. Норма слойности 10/12/14/16. Резина двухпучковая, но бывает встречается и однопучковая. Средняя масса 94 кг. Наружный диаметр 1260.

ИП-184. Урал, КАМАЗ. Размер 1220*400-533. Норма слойности 10. Резина двухпучковая. Средняя масса 90 кг. Наружный диаметр 1200.

ВИ-3 Краз. Урал, КАМАЗ. Размер 1300×530-533 (530/70-21). Норма слойности 12/14/16. Резина двухпучковая. Средняя масса 140 кг. Наружный диаметр 1280.

ИД-П 284. Урал. Размер 1200×500-508 (500/70-20). Норма слойности 16. Резина двухпучковая. Средняя масса 116 кг. Наружный диаметр 1185.

ВИД-201 Краз. Урал, КАМАЗ. Размер 1300×530-533 (530/70-21). Аналог ВИ-3. Норма слойности 16. Резина двухпучковая. Средняя масса 140 кг. Наружный диаметр 1280.

О-47А. В простонародье «Наташка». Урал, КАМАЗ. Размер 1100×400-533 (400/70-21). Норма слойности 12. Резина двухпучковая. Средняя масса 107 кг. Наружный диаметр 1120.

Шины режутся вручную. Основной рисунок – это ёлочка. На снимке есть вариант с центральной полосой и без неё. Тут, как говорится, кому что нравится. Некоторым пользователям нравится без центральной полосы, объясняя тем что лучше проходимость. На наш взгляд с центральной полосой крепче держатся нарезанные грунтозацепы, хотя колеса ободрыши получается на несколько килограмм тяжелее.

По желанию покупателя можем нарезать рисунок несерийный, например, протектор шестеренка. После обдирки масса колеса уменьшается более чем вдвое.

Изготавливаем Диски для шин низкого давления своими руками делаем сами. Стандартно диски делаем для бескамерки. Заготовки для диска режем лазером, конуса гнём сами, сами свариваем. Бедлоки тоже наши. Красим в покрасочной камере порошком. После сборки колеса, во внутреннюю полость добавляем специальную жидкость для герметичности. Для этого кран сделан с большим сечением. Для накачки колеса есть переходник. Вообще в каракатостроении есть диски без конусов, просто цилиндрические, но мы отказались от этой конструкции.

Какие колёса лучше? Чем проще, тем лучше. Достаточно Ураловских ОИ-25 или ИП-184.

Но для дотошных пилотов можно ковырнуть глубже. Нужно рассматривать несколько показателей в комплексе.

Здесь всё просто и показателей мало. Это объём колеса, ширина и высота.

Постараюсь объяснить на цифрах. По теоретическим размерам, если взять просто объём одной покрышки, то картина выходит такая:

Но это ещё не весь объём колеса. Конический диск добавляет свои пять копеек к объёму колеса.

Итого колесо плюс диск имеем:

Общий объём колеса влияет на плавучесть, вездеход с большим объёмом колеса будет иметь меньшую «осадку» в воде. Тут лидер ВИ-3 ( или ВИД-201).

Даже если принять во внимание то, что смоченный объём не превышает половины объёма колеса, то разница очень большая. ВИ-3 от ОИ-25 в сумме 4-х колёс отличается на более чем 200 литров. Действительно вездеходы на ВИ-3 хорошо плавают. Даже, правильнее сказать, имеют меньшую осадку.

Высота колеса влияет на клиренс. Самый большой клиренс у ОИ-25 и ВИ-3. С другой стороны, немного меньший диаметр колеса у ИП-184 и ИДП-284 придаёт лучшую динамику при движении. Вездеход более приёмистый и отзывчивый на газ.

Ширина колеса влияет на пятно контакта. Здесь хороши ИДП-284 и ВИ-3. То есть для жидкого болота должно быть получше.

Что есть плохого? Вернее неудобного. Вездеход на ВИ-3 – имеет большую ширину. Не удобно в лесу, не влезает в Газель. Ну и ВИ-3 дороже всех прочих.

Но ещё раз повторюсь для практики наиболее универсальны и удобны ОИ-25 и ИП-184.

Варианты исполнения

В домашних условиях собирают 2 вида каракатов. У каждого есть свои достоинства и недостатки.

Полноприводная конструкция

За основу берут российский внедорожник — УАЗ или «Ниву». Также подходит недорогой китайский автомобиль, например Lifan (Лифан) Solano 452.

С целью уменьшения веса меняют штатный двигатель на мотоциклетный от «Днепра» или «Урала».

Достоинства схемы 4х4:

1. Большая грузоподъемность.
2. Повышенная проходимость.
3. Комфортная закрытая кабина.
4. Надежность. В случае неисправности одного из мостов машина остается на ходу.
5. Минимум трудозатрат. В конструкцию вносятся только незначительные изменения.

Недостатки полноприводной самоделки:

1. Высокая стоимость.
2. Большой вес.
3. Низкая маневренность.

Примером полноприводного караката является модель марки ЗИС 5.

Убедительным аргументом в пользу данной конструкции служит наличие дифференциалов, благодаря чему машина свободно поворачивает.

Трехколесный вездеход

Собирается на базе мотоцикла. Сзади устанавливают 2 колеса (полуоси или автомобильный мост), спереди — 1 (на вилке).

Если предусмотрена эксплуатация транспорта только в летний сезон, кабину не устанавливают.

В противном случае крепят примитивную будку из алюминиевого профиля.

Достоинства конструкции:

1. Малый вес.
2. Высокая маневренность.
3. Компактные размеры.

Недостатки:

1. Слабая тяга (привод на 2 колеса).
2. Низкая грузоподъемность.
3. Большой объем работ при самостоятельном изготовлении.

Кроме того, модель с полуосями плохо поворачивает ввиду отсутствия дифференциала. В ранних версиях спереди устанавливали лыжу. Такую машину собирать проще, но она не обладает плавучестью.

Более практичным оказался вариант с одноколесной передней частью.

Он преодолевает заболоченные зоны и реки; не идет на дно, если лед под ним проломился.

Где применяют силикон

Этот материал используется практически во всех сферах человеческой жизни — в строительстве, быту, медицине и на производстве. Популярность силикон заслужил благодаря своим уникальным и ценным качествам, которые отсутствуют у аналогов этого вещества.

Силикон способен уменьшать, наращивать процесс адгезии, а также придавать целевому предмету свойства гидрофобности. Этот универсальный материал способен сохранять свои базовые параметры при экстремально высоких, низких температурах и в условиях повышенной влажности. Помимо этого, силиконы обладают диэлектрическими характеристиками, биоинертностью, высокой степенью эластичности, долговечны и экологичны.

В промышленных масштабах силиконовые жидкости и эмульсии на их основе, используют в качестве антиадгезионных смазок для огромных тяжелых пресс-форм, изготовления гидрофобизирующих жидкостей, пластичных смазок, специальных масел, амортизационных, охлаждающих веществ, теплоносителей, герметиков и диэлектрических составов. Особенно популярными являются пеногасители, произведенные на основе силиконовых смесей.

Из этого материала производят силиконалкиды, силиконполиэфиры для различных покрытий, которые должны характеризоваться особой стойкостью и устойчивостью. Отсюда следует, что разного вида прокладки, втулки, кольца, манжеты, заглушки и другие детали можно использовать при температурах от минус 60о С и до плюс 200о С.

Еще одним свойством силикона является устойчивость к таким веществам, как озон, радиация, морская вода, ультрафиолетовое излучение, кипяток, спирт, кислотные растворы, щелочи, минеральные масла, различные топлива и электроразряды.

Каракат своими руками, как сделать болотоход, схемы, чертежи

Размеры полурам д×ш×в: передняя 1500×790×330мм, задняя 1200×790×330мм. Двс Лифан 18.5л.с. электрозапуском с катушкой 18А покупал в магазине автозапчастей на «горской», по предоплате ждал недели три, мосты ваз пч 4.1 брал на разборе, полностью разбиралось все, менял сразу все манжеты и подшипники на полуосях, кстати в подшипники сразу набил смазки по полной, люфты и зубья редукторов были в норме, кпп09- тоже разбиралось менялись синхроны, шестерни первой и второй передачи, а также сальники, диф заварил чтоб вращение было постоянное на оба моста, т.к. кпп ещё выполняет роль раздатки, сделал выходы с кпп на карданы «поженил» внутренние гранаты с фланцами хвостовиков редукторов, благо токарный есть на работе, также на нем делал «имитатор коленвала» для автомобильного сцепления, фотографий только не сохранилось, выжим сцепления гидравлика, карданы сделаны из вазовских частей, задний кардан- нива усиленный обрезался под нужный размер, сапуны мостов и кпп выведены вверх по резиновым трубкам, узел перелома уаз, задний кузов поднимается- для удобства обслуживания кардана, тормоза только на переднем мосту дисковые от ваз09, педали с грузовика иномарки, в качестве обшивки использовал влагостойкую ламинированную фанеру 6мм, заклепки нержавейка, все железо покрыто краской 3в1.

Рама, тормоза и передача караката

Несущая конструкция — рама ИЖ-Планета. Переварил и усилил ее с использованием профильных труб 20x20x2,5 мм, 40x20x2,5 мм (фото 3)

. Переднюю вилку размером 40x40x2,5 мм сделал из этого же материала
(фото 4)
.

Особенность цепной передачи от двигателя на КПП заключается в доработке узла для установки ведомой звезды на первичный вал КПП. Чтобы разгрузить подшипник первичного вала и исключить вероятность изгибания, я установил отдельный подшипник с узлом передачи крутящего момента.

✔ из диска сцепления от «Оки», ✔ крышки КПП ИЖ-Планета с ведущей шестерней и насыпным подшипником, ✔ листа стали (толщиной 3 мм, d 120 мм) для передачи момента и сопряжения диска сцепления с ведущей шестерней, ✔ пластины из листа стали (той же толщины) для установки всего узла на КПП «Оки»
(фото 5)
.

Рассчитал так, чтобы крутящий момент, который развивает двигатель (с учетом понижающих передач) не превысил допустимый момент, выдерживаемый КПП «Оки».

Тормозная система — ВАЗ-01 с приводом тормозов от троса ручника. Трос приспособил к штатному рычагу мотоцикла.

Натяжитель цепи использовал от натяжного ролика ВАЗ-08. Привод на колеса сделал из ШРУСа «Оки» и полуоси ВАЗ-01, соединив их сваркой. Полуось закрепил в штатное место (в отрезанную от моста ВАЗ фланцевую часть).

Колеса вездехода. Взял за основу диски колес от BA3-13 и приварил спицы и обода на самодельном станке (состоит из строительного поддона и фанеры, 4-х шпилек и тормозного барабана для их фиксации) (фото 6)

Шины размером 500×70-R20 взял от тяжелого вездехода. Собрал их по принципу «камера в камере» и стянул ремнями из конвеерной ленты (фото7)

Каракат получился легкий и с хорошей проходимостью

Как происходит построение

Сделать несложно, надо только иметь опыт работы с транспортом, механикой. Создают базу для транспорта. Для этого разрешается применять раму от б/у мототранспорта модели ИЖ или УРАЛ. Благодаря этим деталям транспортное средство станет наиболее маневренным, будет просто преодолевать любые ямы, кочки на дорожном полотне.

Создание самодельной техники поэтапное:

1. Строительство моста сзади, колесной подвески. Чтобы соединить подвески спереди, сзади необходимо использовать автостойку, покос, втулку руля.
2. Конструируемые в транспортное средство колеса необходимо брать исключительно от мощнейших грузовиков. Отличным выбором для агрегата станут шины, что отличаться пониженным давлением. При рациональном подборе мастер может управлять транспортом в полнейшей безопасности, не переживая за маневренность.
3. Монтаж двигателя — это главный этап во всём процессе сборки машины на базе мотоблочной конструкции (вездехода).

В завершение конструирования необходимо грамотно закрепить мотор, тормозную, выхлопную систему, а также сцепление.

Как демонстрируют фото в автожурналах, вездеход, сделанный в гараже, смотрится эффектно, он уверенный. Каракат из мотоблочного агрегата имеет отличия. Их несколько. Необходимо при помощи сварочного аппарата сделать раму из металлопрофиля или трубок из металла. Монтируют приводы спереди, сзади. Можно брать дифференциальные и целые элементы. Мост спереди, и детали на рулевое управление, разрешено брать от ходовой части автомобиля.

«Родной» двигатель и редуктор, может сменить многоступенчатая КПП для комфортного, простого управления скоростными режимами. В конце сборки на технику монтируют скаты. Каракат на 4 колёсах с мотором необходимо протестировать. Прежде чем конструировать вездеход подготавливают материалы. Это:

1. Рама.
2. Привод.
3. Полозья.
4. Рулевая колонка.
5. Сильные колеса (или гусеницы со снегозацепами).
6. Силовое устройство.
7. Сварочный аппарат.
8. Ключи.

Чертежи и схемы, ЗИС 5, на шинах низкого давления, 4х4 с ломающейся рамой (переломка), с лифановским двигателем на 4 колеса

• Необходимость для вездехода
• Какие колеса ставить на снегоход с двигателем от мотоблока
• Четыре принципа, для изготовления шины для вездехода самостоятельно
• Какой комплект шин лучше использовать
• На что обратить внимание при создании самодельного вездехода?
• Снегоход на основе мотоблока, лыж и запчастей от велосипеда
• Схема снегохода
• Что потребуется
• Алгоритм сборки
• Переделка мотороллера «Муравей» в каракат
• Какие детали и инструменты нужны
• Пошаговая инструкция
• Что важно учитывать при переделке мотоблока в пневмоход
• Каракат своими руками, как сделать болотоход, схемы, чертежи
• Болотоходы и пневмоходы как доработанная версия вездеходов
• Особенности сборки
• Вездеход из Урала
• Видео испытания самодельного вездехода
• Как самому сделать шины низкого давления
• Трехколесный каракат на двигателе от СЗД
• Как происходит построение
• Варианты исполнения
• Полноприводная конструкция
• Трехколесный вездеход
• Стоимость готовых
• База Оки, трансмиссия – Нивы
• Устройство и основные узлы
• Какие бывают каракаты
• Полноприводный
• Где применяют силикон
• Рама, тормоза и передача караката
• Самый дешевый вездеход.
• Преимущества и недостатки
• Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Преимущества и недостатки

Главные достоинства шин низкого давления:

• стоимость самодельного ободрыша намного меньше, чем аналогичного заводского колеса;
• большая площадь контакта с дорогой;
• низкое удельное давление на поверхность, позволяет увеличивать проходимость автомобиля;
• за счет большого диаметра увеличивается дорожный просвет, что помогает легче преодолевать препятствия.

Среди их недостатков надо отметить:

• из-за поднятия центра тяжести автомобиля его управляемость и устойчивость ухудшаются;
• чтобы установить такую резину, придется вносить коррективы в конструкцию авто;
• увеличивают нагрузку на подвеску автомобиля;
• не позволяют двигаться с большой скоростью;
• не предназначены для длительной езды по дорогам с твердым покрытием (асфальт, бетон);
• изнашиваются быстрее, чем стандартная резина.

Болотоходы и пневмоходы как доработанная версия вездеходов

Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

Что важно учитывать при переделке мотоблока в пневмоход

Первые самоделки-пневмоходы появились полвека назад. В традиционном виде это трициклы, у которых вместо переднего колеса стояла лыжа. Подобная конструкция в наше время используется достаточно редко, потому сегодня под словом «пневмоход» обычно имеют в виду вездеход, поставленный на пневматические колеса, которых, в зависимости от конструкции, может быть от 3 до 6.

Раньше подобные конструкции делались в основном на базе мотоциклов, но с появлением нового вида техники народные умельцы быстро научились делать пневмоходы из мощных мотоблоков своими руками. Чтобы сделать такой вездеход на пневмоходу, сначала нужно определиться с рядом вопросов:

• Сколько посадочных мест будет в вездеходе;
• Какое максимальное количество груза он способен перевозить;
• В каких условиях механизм будет использоваться.

Прежде, чем начинать переломку мотоблока в пневмоход, обязательно нужно продумать подробную схему превращения и составить подробные чертежи. При составлении схемы и изготовлении чертежей нужно решить следующие задачи:

• Определиться с типом и мощностью двигателя;
• Определиться с конструкцией рамы;
• Определиться с устройством ходовой системы;

И только решив все эти вопросы и имея четкое понятие, что за механизм должен появится в итоге, можно начинать работы по переделке мотоблока в пневмоход.

Особенности сборки

Порядок монтажа данного средства передвижения достаточно прост и похож на сборку самодельного вездехода:

1. На первом этапе собирают раму, на которой в будущем будет закреплен двигатель.
2. После закрепления двигателя рама тщательно окрашивается с целью предотвращения коррозии металла.
3. Рулевое управление будет происходить через переднее шасси.
4. Сиденья и бак для топлива берутся от того же мотоцикла.
5. Свои особенности имеет устанавливаемая коробка передач. Кручение в ней происходит в обратном направлении, что не мешает узлу нормально работать, т.к. нагрузки на него будут минимальными.
6. За охлаждение будут отвечать два кулера от ВАЗ 2110.
7. Колеса могут быть изготовлены из камер грузовика.
8. Диски могут быть также самодельными.
9. Рычаг крепится к мосту, как клюшки на пружинной подвеске.

Итогом работы должен стать самодельный вездеход с шинами низкого давления.

Его недостатком может быть сильный нагрев двигателя при длительной работе, поэтому и требуется охлаждение.

Внешний вид сделанного своими руками вездехода будет зависеть от возможностей человека, осуществляющего сборку.

Вездеход из Урала

В этом случае донором основных узлов выступает мотоцикл Урал. Для нужд караката достаточно мощности в 32 л.с. Обязательным будет создание воздушного охлаждения. Задний мост в некоторых вариантах переделанных мотоциклов может быть взят от Нивы.

Каракат из Урала отличается хорошей грузоподъемностью. На такой конструкции могут свободно разместиться четыре человека. При преодолении водных преград возникнут некоторые сложности, т.к. вода может попасть в двигатель из-за работы вентилятора.

При движении по грязи проблем практически нет. Чуть сложнее при прохождении по глубокому снегу, опять же проблема решаема, просто несколько снижается скорость караката. Поэтому снегоходы подобной конструкции все же можно использовать при передвижении по снежному бездорожью.

Создать вездеход из мотоцикла Урал достаточно просто, это может сделать практически любой человек, владеющий начальными познаниями в автослесарном деле.

Размер шин для караката

Сообщение Валерий 1983 » 04 мар 2019, 09:01

разные размеры шин ободрышей

Сообщение argon84 » 04 мар 2019, 11:48

разные размеры шин ободрышей

Сообщение Валерий 1983 » 04 мар 2019, 12:03

разные размеры шин ободрышей

Сообщение argon84 » 04 мар 2019, 13:12

разные размеры шин ободрышей

Сообщение logza » 04 мар 2019, 15:06

разные размеры шин ободрышей

Сообщение Шевчук Виктор » 04 мар 2019, 18:25

разные размеры шин ободрышей

Сообщение mmcl200 » 06 мар 2019, 13:05

разные размеры шин ободрышей

Сообщение argon84 » 06 мар 2019, 13:49

разные размеры шин ободрышей

Сообщение Шевчук Виктор » 06 мар 2019, 16:52

разные размеры шин ободрышей

Сообщение Шевчук Виктор » 06 мар 2019, 16:58

разные размеры шин ободрышей

Сообщение камчадал » 06 мар 2019, 23:17

Переделка мотороллера «Муравей» в каракат

Данное транспортное средство представляет собой почти готовый вездеход. Требуется только незначительная доработка. Недостаток конструкции — маломощный двигатель (11 л.с.). Рекомендуется заменить его на 2-цилиндровый, например лифановский.

Какие детали и инструменты нужны

Потребуются:

1. Мост от заднеприводного автомобиля, например ВАЗ или АЗЛК.
2. Понижающий редуктор.
3. Полуоси с шарнирами равных угловых скоростей от легковой машины «Ока».
4. Профилированная труба.

Инструменты и приспособления:

• сварочный аппарат;
• болгарка или ножовка;
• сверлильный станок или дрель;
• рулетка;
• гаечные ключи;
• отвертки;
• молоток;
• мел (для разметки).

Для окрашивания металлоконструкций необходимы кисти.

Пошаговая инструкция

Каракат изготавливают следующим образом:

1. Из профилированной трубы сваривают раму с площадкой для крепления мотора.
2. Прикручивают к ней болтами задний мост автомобиля. Его корпус приваривать нельзя: такое соединение не выдержит знакопеременных нагрузок.
3. Спереди к остову привинчивают щиток для прикрытия ног водителя.
4. Из профилированной трубы сваривают опорную конструкцию для крепления колес. Ее фиксируют на рулевой колонке мотороллера.
5. К опоре крепят подвижные рычаги с пружинными амортизаторами, к ним — ступицы для катков. Такое исполнение позволит последним перемещаться в вертикальном направлении.
6. Очищают изделие от окалины и ржавчины, грунтуют.
7. Окрашивают ударостойкой эмалью. В отличие от простой краски, она не осыпется при перевозке грузов по бездорожью.
8. К площадке на раме прикручивают мотор, предварительно подложив резиновую прокладку. Ее функция состоит в гашении вибраций. Династартер на двигателе оставляют.
9. На звездочки редуктора и заднего моста набрасывают цепи. Чтобы они не соскакивали при разгоне, следует установить натяжители.
10. В верхней части рамы крепят аккумулятор. Здесь на него не будут попадать брызги.
11. К заднему мосту прикрепляют ступицы. Имеющиеся в них тормозные механизмы тросиком соединяют с рычагом на руле.
12. К ступицам прикручивают диски. Рекомендуется использовать изделия диаметром 15 дюймов. С целью увеличения размера к ним приваривают ободья.
13. На катки надевают шины низкого давления.

Вездеход готов к применению.

Стоимость готовых

Есть несколько производителей, которые выпускают автомобильные шины низкого давления. Рассмотрим, сколько стоят такие колеса:

1. . Выпускает как вездеходы, болотоходы, так и колеса для них. Под влиянием препятствия резина самостоятельно деформируется, что обеспечивает высокую проходимость автомобиля. Цена моделей 1300х600-533 составляет 21 тыс.руб, 1350х700-533 — 23 тыс.руб.
2. «Белшина». Этот белорусский производитель четко придерживается существующих стандартов, его продукция отличается хорошим соотношением цены и качества. Стоимость составляет 20-25 тыс.руб.
3. «Арктиктранс». Компания занимается выпуском болотоходов, снегоходов и т.п., а также устанавливает на них штатную резину низкого давления. Цена модели 1300х530-533 БК- 20 тыс. руб., 900х500-16 -16 тыс.руб.
4. «Авторос». Хотя это и молодая компания, но она быстро заняла лидирующее место среди производителей таких шин. Они характеризуются высоким качеством, надежностью фиксации на диске и возможностью продолжать движение при отсутствии давления. Стоимость резины 660/60-21 LT — 23 тыс. руб., 500/60х18 LT — 21 тыс.руб.
5. «Вектор 4Х4». Выпускает вездеходы, выполненные на базе «Мицубиси» «Тойота», «Нива», УАЗ, ГАЗ и др. Производит диски, на которые можно устанавливать колеса других производителей. Цена резины 635-250-R12 — 8-10 тыс. руб.

Таблица: общие характеристики заводских шин низкого давления

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

• шину тщательно очищаем от всей грязи, а затем сушим;
• используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

• по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
• с использованием клещей образовавшееся отверстие фиксируем;
• резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

• постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
• чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
2. Шлифуем каркас.
3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Какие колеса ставить на снегоход с двигателем от мотоблока

Делая снегоход с двигателем от мотоблока, в большинстве случаев применяют колеса низкого давления сделанные вручную. Чем же необычны шины для снегохода? У них сравнительно небольшой вес, высокая эластичность, а давление на грунт приходится в небольших пределах. Большой радиус качения и хорошие характеристики придают снегоходу экономичность и отличную проходимость.

Большой объем камер придает конструкции большую проходимость. А при заполнении пенопластом пространства внутри дисков, у снегохода будет заметно снижено налипание грязи и снега. Простота конструкции шасси и доступность материалов, позволяет избежать трудностей при изготовлении снегохода.

Четыре принципа, для изготовления шины для вездехода самостоятельно

• 1. Два диска изготовленных из листового металла, перемыкаются друг с другом. Затем они крепятся на втулку и на них одевают камеру. Она фиксируется отрезками транспортерной ленты. Для большей защиты камеры иногда используют протектор от другой камеры.
• 2. Один диск прикрепить на втулке. После чего к нему крепятся перемычки, к которым приклепываются или привариваются боковые кольца.

• 3. Конструкция похожа на предыдущий принцип построения. В этом случае при установке центрального диски необходима спица из трубы или листового металла.
• 4. Четвертый принцип состоит в том, чтобы смонтировать на втулке два диска, подобно диску колеса от мотороллера.

На этом заканчиваем. Из всех вариантов, можно использовать тот, который больше нравится. Нужно только решить, каково предназначение машины, и приступить к делу!
