Квадроцикл своими руками 4х4 с двигателем от мотоблока чертежи

Статья обновлена 27.11.2018

Манёвренность и мобильность – главные преимущества квадроцикла, которые сочетаются с мощностью и управляемостью, высокой проходимостью. Но покупка готовых моделей таких внедорожников обходится в крупную сумму. Можно изготовить агрегат собственными силами. Главное – заранее разобраться с расходными материалами перед тем, как создавать самодельный квадроцикл из мотоблока.

Квадроцикл самоделка 4х4 с двигателем от автомобиля Ока: фото и подробное описание изготовления квадроцикла.

В прошлых статьях, мы уже рассматривали несколько вариантов изготовления квадроциклов с задним приводом, теперь ознакомимся с полноприводной конструкцией. Полный привод 4х4, значительно увеличивает возможности квадроцикла, по сути это уже полноценный вездеход для бездорожья.

Автор этой самодельной техники — Сергей Плетнёв. Давайте подробно рассмотрим конструкцию самоделки.

Описание транспортного средства

Современный квадроцикл укомплектован четырьмя либо шестью колесами небольших размеров, но с повышенной проходимостью. К основным техническим характеристикам относятся: малый вес, наличие полного привода и пониженной передачи. За счёт уникальной комплектации транспорт легко проезжает по проселочным дорогам. Его можно эксплуатировать летом и зимой.

Чтобы сделать самодельный квадроцикл, рекомендуется определиться с его типом:

Сборка транспорта осуществляется с учетом технических характеристик, комплектации, условий эксплуатации. Для выполнения самостоятельных работ потребуется иметь навыки работы со сварочным аппаратом и токарным станком. Чтобы построить машину, понадобится просторный гараж. С учётом подходящих параметров подготавливается чертеж квадроцикла своими руками.

Мотоблок вполне возможно переделать в квадроцикл, но для этого придется постараться. Для этого необходимо приобрести некоторые дополнительные элементы и воспользоваться специальными инструментами. Так, для того, чтобы создать квадроцикл из мотоблока своими руками, мастер должен уметь обращаться со сварочным аппаратом.

Как и квадроцикл, мотоблок предназначен для езды по бездорожью, поэтому переделать его в модный мотовездеход будет относительно несложно. Получится мощное, скоростное транспортное средство, которое обладает высокой проходимостью. При этом самодельный квадроцикл будет легким и безопасным, из него выпасть гораздо сложнее, чем с мотоцикла.

Кроме того, функции мотоблока можно сохранить в новой конструкции. Но при этом квадроцикл можно будет применять для езды по бездорожью или поездок на природу. Но и хозяйственные функции мотовездехода в конструкции сохраняются.

Самодельный квадроцикл из мотоблока будет несколько отличаться от моделей заводского производства. Посадка у него будет не мотоциклетной, так как конструкция останется практически неизменной, как и седло, которое было изначально у мотоблока. По показателям мощности и скорости самодельный квадроцикл с двигателем от мотоблока будет уступать популярным моделям. Но зато по маневренности и выносливости новое транспортное средство будет ничуть не хуже.

Мотоблок – одна из самых удачных конструкций агротехники. Именно поэтому народные умельцы научились создавать на ее основе другие транспортные средства – болотоходы, каракаты и др. Не взирая на синонимичность на первый взгляд этих понятий, все они имеют свои нюансы и адаптированы под специфические условия эксплуатации. О сходствах и отличиях между самодельными видами транспорта из малой агротехники и пойдет речь в данной статье.

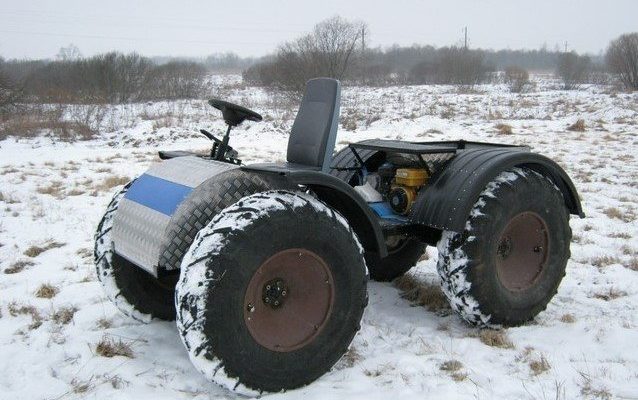

Самодельный вездеход на базе мотоблока своими руками

Перед началом изготовления мини вездехода своими руками нужно:

Движение по снегу

На основе мотоблока можно сделать и снегоход. Это отличный вариант использования сельскохозяйственной техники в зимний период. Обычно она бездействуют в гаражах, но после небольшой модернизации мотокультиватор становится прекрасным вездеходом.

Для работы понадобятся мотоблок, сварочный аппарат и мощные колеса, которые при желании можно заменить гусеницами. Такой снегоход будет обладать очень высокой проходимостью и справится даже со сложными снежными заносами. Собирать снегоход следует четко по чертежу.

Но перед тем как начать модификацию, необходимо тщательно продумать вопрос использования техники. От этого зависит рекомендуемая мощность и тип конструкции. Кроме того, следует обязательно продумать грузоподъемность устройства. Это особенно важно в тех случаях, когда снегоход планируется использовать для перевозок тяжелых грузов по снегу.

Для того чтобы не ошибиться в расчетах и не испортить никакие детали дорогого мотоблока, следует для начала изучить чертежи, а после составить макет из картона. Это позволит двигаться в правильном направлении и оценить свои возможности. Для хорошего мастера сложностей в изготовлении снегохода из мотоблока своими руками быть не должно. Даже гусеницы можно сделать самостоятельно, имея под рукой определенной оборудование, а также навыки работы с ним. Как минимум мастеру нужно уметь обращаться со сварочным аппаратом.

Пошаговая инструкция для изготовления самодельного вездехода

Вслед за сборкой переходят к полевым испытаниям собранного своими руками агрегата, успешность которых – предпосылка к полнорценной эксплуатации.

Где используется

Изначально подобный вид техники был создан в качестве помощника для фермера. На мотокультиваторе можно пахать землю, перевозить грузы, собирать мусор, сено и листья. Однако на этом полезные качества не заканчиваются. На его основе можно создать снегоход, который поможет тем, кто живет на Севере.

На такой технике очень удобно ездить на рыбалку.

Хорошему и правильно модернизированному мотокультиватору нипочем ни грязь, ни снег. Даже на сложных участках такая техника может разгоняться до 75 км/ч.

Особенно полезен вездеход в сельской местности, где нет асфальта, но часто бывают ливни и снегопады. В таком случае снегоболотоход может стать настоящим спасителем. При этом, когда наступит сезон, вездеход можно снова модернизировать в обычный мотоблок, который будет пахать землю, заниматься уборкой территории и выполнять массу других полезных дел, позволяя фермеру экономить время и силы.

Каракат на основе культиватора

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

Квадроцикл из мотоблока

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Болотоходы и пневмоходы как доработанная версия вездеходов

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

Модификация самоделок из легкой сельхозтехники

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода.

Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

С чего важно начать

Перед тем как начать переделку старого транспорта, очень важно определиться с некоторыми особенностями. Можно создать конструкцию на гусеницах или же пневматических колёсах. Устройство с передвижением на гусеницах считается более сложным в управлении — это нужно обязательно учитывать.

Далее следует определиться с тем, в каком месте и при каких условиях будет применяться устройство, а также какую массу оно сможет без ущерба перевозить. После этого можно начать разработку эскиза .

При этом запрещено брать любой попавшийся двигатель. В нём должно присутствовать принудительное охлаждение. Следует приобретать мотоблоки, в которых будет воздушное и водяное охлаждение. Мотор в таком транспорте должен обязательно быть очень мощным, чтобы можно было легко передвигаться по любой местности.

При использовании самодельного вездехода в зимнее время лучше всего приобрести четырёхтактный двигатель. Именно он дает хорошие показатели функционирования при низких температурах на улице, считается мобильным и лёгким в управлении.

Небольшой вездеход, созданный своими усилиями, станет настоящей гордостью для каждого умельца. Такое оборудование в магазине стоит дорого, поэтому намного легче и дешевле будет собрать его из подручных средств.

( 2 оценки, среднее 4 из 5 )

Квадроцикл — транспортное средство, оснащённое четырьмя колесами. Основными производителями мини-машин являются: Yamaha, Polaris, BRP, CF Moto. В качестве мотовездехода используются утилитарные квадрики, а для быстрой езды — трюковые модели. Категории отличаются между собой по техническим характеристикам, что учитывается, когда нужно собрать квадроцикл своими руками.

Рассмотрим, как сделать квадроцикл своими руками

Первым делом нужно быть уверенным в своих умениях в токарном и сварочном деле. Необходимо сразу определиться с вариантом мотора и основных составных частей. Одни элементы берут от мотоблока, другие – от мотоцикла.

В данном видео рассмотрим квадроцикл своими руками:

Помимо деталей, следует выбрать место, где будет происходить производство, нужные инструменты и оборудование, а также подготовить чертежи, без которых просто не обойтись.

Придя к решению произвести квадроцикл из мотоблока самому, необходимо понимать, что агрегат получится менее мощным и скоростным. Также сидеть на нем придется не как на мотоцикле, а как на мотоблоке. Но выносливость и обеспечение маневров будет на высоте.

Подготовительный этап

При самостоятельной сборки конструкции учитывается мощность мотора, тип подвески, необходимость в монтаже багажника. Для выполнения предстоящих работ потребуются: сварочный аппарат, дрель, болгарка, ключи, молоток, пассатижи, домкрат. В качестве основы можно взять:

При необходимости транспорт собирается из деталей мотоциклов и машин. Если рама изготавливается самостоятельно, потребуется специальное оборудование для деформации труб. В таком случае рекомендуется отдельно сделать своими руками чертежи рамы для квадроцикла. Это упростит процесс сборки комплектующих:

Также будет интересно: Как зарождались мотоциклы Минск и к чему пришли

Обучение на права категории АI

Обучением на квадроцикл занимаются обычно учебные комбинаты или специализированные центры. Получать права АI можно с шестнадцати лет. Из документов нужно иметь:

§ паспорт и ксерокопии указанных страниц;

§ медсправку и ее ксерокопию;

§ копию идентификационного налогового номера.

Не забудьте также сделать 4 фотографии размером 3х4 матовые с уголком. Если имеется водительское удостоверение любой категории, его тоже нужно взять с собой и сделать ксерокопию. Важный момент — перед приемом на курсы проверяют, не было ли у вас лишения прав за две недели до начала обучения.

Стоимость обучения на квадроцикл зависит от выбранного центра. Но она относительно невысокая — в пределах 7-10-ти тысяч рублей.

Обучение проводится по следующему графику:

§ 11 часов отводится на теорию;

§ 2 часа на практику.

Это имеется в виду первичное обучение, то есть для тех учеников, у которых нет прав других категорий.Если же водительское удостоверение имеется, то возможны несколько вариантов:

§ 5 часов теория и один час практики;

§ либо же вам дают домой методичку с теорией, а практикуетесь 1-2 часа на треке с инструктором.

В теорию включены элементарные правила техники безопасности, основы правил дорожного движения, первая помощь, устройство квадроцикла данной модели. Практика включает в себя выполнение простых упражнений — восьмерка, змейка, коридор. При желании за отдельную плату можно дополнительно позаниматься на квадроцикле.

Также допускается сдача экзаменов экстерном. В таком случае вам нужно принести в учебный центр все указанные выше документы и оплатить час практических занятий — это обойдется в тысячу рублей.

Как видим, обучение не представляет из себя чего-то сложного, поскольку на квадроцикле будущий водитель будет ездить исключительно вне дорог общего назначения и хорошее знание ПДД от него не требуется.

Подбор систем

В качестве тормозной системы используются новые детали либо с минимальным пробегом. Опасно устанавливать старые тормоза. Глушитель демонтируется со старой машины либо изготавливается самостоятельно из трубы. Если используется рама из другой машины, она должна надежно крепиться болтами ко дну мотора. Силовой агрегат устанавливается сзади либо спереди. Специалисты советуют надежно присоединить к раме привод с трансмиссией.

Если рама требует реконструкции, составные элементы демонтируются. На каркас нужно нарастить переднюю часть. На следующем этапе привариваются составные элементы рамы. При реконструкции каркаса от мотоцикла, отодвигаются подседельные стойки на 40−45 см. Вырезаются из металла и варятся багажники, которые затем фиксируются к раме. Полученная деталь самодельного квадрика красится любой краской.

Чтобы самостоятельно сделать раму, используется обычная труба, с толщиной стенок до 3 мм. Лонжероны лучше выполнить из трубы диаметром 25 мм, а подкосы — из трубы 20 мм. Элементы фиксируются точечной, а затем цельной сваркой. Аналогичным способом привариваются ушки от рычагов и амортизаторов к раме. Кронштейны рекомендуется фиксировать при монтаже остальных узлов и агрегатов.

Обустройство рамы

Дальше нужно сварить стальную раму, которая должна быть очень прочной и надежной. Но, как утверждают опытные конструкторы, этот узел является самой уязвимой частью квадроцикла. Ее собирают из рамы от мотоцикла или велосипеда. Если взять заготовку неоткуда, можно сварить конструкцию из труб, стенки которых имеют толщину 3 мм. Они могут быть как с круглым, так и квадратным сечением.

После соединения с квадроциклом, рама обязательно утяжелится, поэтому на нее будет действовать значительная нагрузка. Самодельная конструкция крепится к будущему транспортному средству двумя штифтами, которые фиксируются к поворотному шарниру.

Силовой агрегат

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.

Передняя и задняя подвески

Квадроциклы-самоделки оснащаются передней либо задней подвеской. Легче монтировать готовую переднюю подвеску от старого мотоцикла. Можно воспользоваться и другими вариантами:

Также будет интересно: Современные мотоциклы Урал и запчасти к ним

Чтобы во время езды квадроцикл не переворачивался, рекомендуется предусмотреть наклон стойки передней подвески. Амортизаторы подходят от Ижа. При наличии финансовой возможности лучше установить газомасляные амортизаторы с подкачкой. Они обеспечивают регулировку подвески с учетом дорожного покрытия.

Рулевая квадроцикла похожа на аналогичную систему автомобиля. Устанавливается рулевое колесо либо мотоциклетный руль. Некоторые специалисты советуют совмещать 2 типа:

Можно сделать рулевой вал своими руками. Для этого используется труба диаметром 20 мм и толщиной стенок в 3 мм. Внизу детали потребуется установить ограничитель хода.

Изготовление квадроцикла

Главное – заранее решить, для каких целей применяется оборудование. Это может быть охота и рыбалка, прогулки на природе, другие подобные мероприятия. Все детали подбираются на основании данного фактора.

Обязательно почитайте: Купить зернодробилку Зубр

По поводу рам квадроцикла

Либо эта деталь конструируется самим владельцем техники, либо он монтирует уже готовый вариант изделия, бывший в употреблении. Здесь важно проследить за тем, чтобы надёжно крепился к днищу двигатель – он как раз идёт вдоль рамы. Для закрепления используются болты. Трансмиссия и привод тоже присоединяются как можно более крепко, чтобы не было люфтов.

Самодельные рамы

Основным материалом могут служить трубы для газо- и водопровода. Толщина стенки у них не должна превышать 3 миллиметра:

При соединении применяют точечную сварку. После этого переходят к цельной разновидности работ. К раме надо сразу приварить ушки, на которые крепят рычажные, амортизаторные механизмы. Дальнейший монтаж предполагает крепление кронштейнов, чтобы квадроцикл с двигателем от мотоблока стал более надёжным.

При реконструкции имеющейся рамы

Удаление деталей — обязательный этап при реконструкции готовых рам. Свободный доступ важен для каркаса. Отсоединяют часть сзади, а для передней проводят наращивание. После этого привариваются узлы, позволяющие монтировать полный набор агрегатов для квадроцикла. Подседельные стойки при выполнении такой работы отодвигаются на 40-45 сантиметров.

Металлические листы – основа для багажника передней, задней части. На следующем этапе идёт соединение с рамой. Получается готовая рама, которую надо покрасить. От применения лаковых покрытий можно отказаться.

По поводу двигателей

Можно использовать детали от любых транспортных средств:

Но нас интересует именно, как из мотоблока сделать квадроцикл. Современные модели обладают достаточным показателем мощности для решения подобных проблем. У них внутри стоят четырёхтактные двигатели, с мощностью до 15 лошадей.

Топливо экономнее всего расходуется у мотороллерных двигателей. Такие квадроциклы будут самыми лёгкими.

Функция охлаждения понадобится тем, кто любит путешествовать и в жаркую погоду. На старых моделях эта возможность отсутствовала.

Работа с подвеской

Использование передних, задних подвесок разрешено одинаково. Из самых простых решений – выбор передней подвески, от мотоцикла.

Обязательно почитайте: Сегментная косилка для трактора

Задняя подвеска обустраивается в двух вариантах:

При создании квадроциклов из мотоблоков не обойтись без независимой подвески, для которой характерен высокий клиренс. Крепление проводится при помощи болтов. В процессе участвуют и сайлентблоки – это шарниры из резины и металла. Передняя подвеска имеет стойку, для которой важен определённый уровень наклона. Иначе транспорт с большой вероятностью переворачивается на дороге.

Амортизаторы подходят любого типа. Но при наличии подходящего бюджета – рекомендуется приобретать газомасляные модели, с подкачкой. Тогда подвеску будет проще регулировать в зависимости от складывающихся условий. Колёса от квадроцикла на мотоблок ставятся в большинстве случаев.

Обустройство ходовой части вместе с рулевым управлением

Рули выбираются автомобильные либо мотоциклетные. В некоторых случаях совмещаются оба варианта. Тогда крепления выглядят следующим образом:

Желательно сразу приобретать и топливный бак, вместе с рулём.

Рулевые валы используются и самодельные. В качестве основы берут металлическую трубу – с 3-миллиметровыми стенками, 20-миллиметровым диаметром. Нижняя часть – для размещения ограничителя хода. Видео из интернета это подтверждают. Цепная передача станет отличным аналогом зубчатой паре. Тогда техобслуживание станет проще, не потребует серьёзных денежных вложений.

Также оптимальным выбором станет механическая коробка передач. Тогда характерно улучшение манёвренности. Ручное переключение для высоких и низких передач всё равно необходимо. Входные валы из КПП должны быть направлены на задний и передний мосты, соответственно.

ВАЗы небольших габаритов – оптимальный источник колёс. Их обувают в резину, соответствующую текущим эксплуатационным условиям. Выбор тормозных систем зависит от колёс. У отечественных автомобилей берут поворотные кулаки.

Обязательно почитайте: Как сделать гидравлику на минитрактор

О полном приводе

Хорошая проходимость – главная положительная характеристика для полноприводных моделей. Но тогда важна надёжность двигателя, резины. После нужно брать:

Раму варят новую, под необходимый объём двигателя. Готовый вариант изделия не подходит. Подвеска и рулевая система должны быть автомобильными. Передняя подвеска должна иметь достаточно места для монтажа редуктора. Специальные навыки и трудозатраты понадобятся при проведении такой работы в обязательном порядке. Полноприводный узел продаётся и в готовом виде, но придётся потратить больше денег. Квадроцикл из мотоблока Нева собирается по такому же принципу.

По поводу корпуса

Из подходящих вариантов материалов отмечают стеклопластик либо стекловолокно. С первой разновидностью процесс изготовления проще.

Работа выполняется с такой последовательностью:

На последнем этапе корпус высушивается. После этого поверхность грунтуется и шлифуется, красится.

Технические характеристики самодельного квадроцикла

Далее фото самого процесса изготовления квадроцикла.

Начало постройки рамы.

Задняя подвеска — обрезанный мост от ВАЗ классики, ступицы от 2109.

Поворотный кулак от 2109, рулевая сошка самодельная из пластины 8 мм.

Резина Cordiant оff road 205/70-15. Диски Шевроле Нива. Наружный диаметр шины по рулетке примерно 650-660 мм, ширина 210 мм. Понимаю, что это не то, для квадра, но наиболее приемлемый вариант из доступных.

Сделал матрицы для облицовки квадроцикла, материал — картон и монтажная пена.

Передняя подвеска в сборе. Снизу — родная шаровая 2109, сверху — рулевой наконечник УАЗ.

Руль от мотоцикла «Минск».

Для установки колес от Нивы на ступицы ВАЗ 2109, пришлось изготовить переходники.

Облицовка сделана из стеклоткани и смолы.

Далее, разборка, покраска и финальная сборка квадроцикла.

Панель приборов — от Оки.

Как результат — получился отличный квадроцикл с полным приводом.

Инструменты и материалы

Комплект используемых принадлежностей определяется тем, какой конкретно квадроцикл стараются создать. Утилитарные модели весят довольно много, зато могут похвастаться отличной проходимостью. На таких машинках легко перевезти несколько человек. Скорость достигает 90 км/ч. На трюковом аппарате можно разогнаться до 137 км/ч; обязательно используются узкие платформы.

Основными компонентами самого устройства являются:

Еще надо учесть АКБ, внешний свет, глушитель.

Полноценно собрать квадроцикл можно только при помощи сварочного аппарата. Придется также выполнять ряд работ на токарном станке. Собрать такое изделие можно лишь в объемном гараже.

Для работы потребуются:

За основу обычно берут комплектующие со следующих видов ТС:

Этапы проведения модификации

Конструкция мотоблока нуждается в минимальной модификации, так как оба транспортных средства действительно сильно похожи. Но некоторые изменения внести все же придется. Рекомендуется найти или разработать своими руками чертежи квадроцикла 4х4 с двигателем от мотоблока. Это позволит тщательно продумать все детали, избежать ошибок в процессе сборки.

Всю работу можно разделить на 3 этапа:

Установка на колеса

Чтобы установить конструкцию на колеса, нужно определиться с выбором колесных дисков. Лучшим вариантом для этого являются детали, взятые с автомобиля. Они должны предназначаться для покрышек с низким профилем, так как у такой резины ложе широкое.

Выбирая шины для колес нужно отдавать предпочтение покрышкам грузового типа, с агрессивным протектором. Такой квадроцикл сможет проехать по грязи, плохой и неровной дороге. Давление в шинах должно быть невысоким, что обеспечит достаточную площадь контакта с поверхностью. Так колеса смогут преодолевать различные препятствия на дороге, а ход будет более плавным. Такие шины повышают комфорт в процессе управления мотовездеходом.

В некоторых случаях применение мягкой резины с низким давлением позволяет обойтись без установки амортизаторов, так как пружинить будут непосредственно шины. Недостатком подобного решения является факт, что мягкие покрышки менее выносливые. Без дополнительной защиты они будут эксплуатироваться недолго. Ведь ездить придется по бездорожью, где могут попадаться камни, колючки, ветки и прочие острые предметы. Проколоть мягкую шину в этом случае гораздо проще, чем твердую.

Самодельный квадроцикл собирают не только из «Муравья»: почитайте, как делают квадроцикл из мотоцикла «Урал», «Днепр», «Муравей», из скутера и Оки.

Подробные инструкции и история создания самодельных квадроциклов. Весь процесс создания квадроцикла сопровождается подробным описанием с фото и видео испытаний.

Мотор

Лучше всего создавать своими руками квадроцикл из мотоблока «Нева». Это самоходное транспортное средство обладает надежным и достаточно мощным мотором. А ведь это самая важная деталь любого мотовездехода. В зависимости от модели мотоблока, двигатель может иметь мощность 6, 6,2 или 7,5 л. с. Этого вполне достаточно, чтобы передвигаться по пересеченной местности, перевозить небольшие и средние грузы, а также выполнять хозяйственные операции, обрабатывать огород и т. д.

Мотор может быть и от мотоблока иной модели, но его мощность должна быть достаточной для выполнения всех возложенных на квадроцикл функций.

Как превратить мотоблок в квадроцикл

Перед началом работы главное – отыскать дизельный или бензиновый мотор в исправном состоянии. Его тягового потенциала должно хватать не только для полноценного перемещения, но и для транспортировки водителя.

После этого остаётся выбрать ходовую часть, которая используется в том или ином случае. Выбор делают между гусеничным и колёсным вариантом. Первое решение отличается более высокой проходимостью. Но такая конструкция более сложная в исполнении. И процесс управления не всегда доступен водителям с минимумом познаний по технической составляющей.

Расширение колесной базы

Двигатель у всех современных мотоблоков находится над колесами, поэтому их придется развести. Для этого нужно выточить специальные вставки из металла. Мастер должен иметь в распоряжении токарный станок. Если этого оснащения нет, можно приобрести специальные расширители в магазине. Это более простой, но затратный способ, так как адаптеры для расширения колес стоят довольно дорого.

Рама и подвеска

Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла. Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому. Тут главным параметром будет вес. Чрезмерно толстые трубы или профиль сделают квадроцикл очень тяжелым и непосильным для быстрой и маневренной езды.

В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.

Рулевое управление и колеса

Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.

Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.

Кузов и электроника

Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла. Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя.

Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.

Посмотрите, какой самодельный квадроцикл в деле!

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Заключительный этап и отделочные работы

Заключительным этапом создания самодельного квадроцикла является установка сидений и фар. В данном случае идеальным выбором станут противоугонные фары, ведь квадроцикл должен подходить для использования в любую погоду. Особое внимание следует уделить количеству сидений на квадроцикле и решить, будет ли это сидение только для водителя или для водителя и пассажира.

Отделочные работы при создании квадроцикла заключаются в обшивке полученной конструкции металлом и покраске.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение. Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного. Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

Если вам нужна качественная техника, присмотритесь к продукции CFMOTO. Если на покупку нет денег здесь и сейчас, мотовездеход можно взять в кредит и постепенно выплачивать средства без нагрузки на бюджет. На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Общие этапы трансформации мотоблока в квадроцикл

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

Какие понадобятся инструменты и оборудование

Кроме того, для конструкции понадобятся такие узлы, приобретённые в готовом виде или созданные самостоятельно:

Когда квадроцикл из мотоблока своими руками собран, он обладает следующими характеристиками:

Раму варят новую, под необходимый объём двигателя. Готовый вариант изделия не подходит. Подвеска и рулевая система должны быть автомобильными. Передняя подвеска должна иметь достаточно места для монтажа редуктора. Специальные навыки и трудозатраты понадобятся при проведении такой работы в обязательном порядке. Полноприводный узел продаётся и в готовом виде, но придётся потратить больше денег. Квадроцикл из мотоблока Нева собирается по такому же принципу.

Этапы сборки квадроцикла

Чтобы создать самодельный квадроцикл своими руками, нужно шаг за шагом пройти 9 этапов работ:

После заключительного этапа готовое чудо самодельной техники останется хорошенько обкатать, постепенно усложняя дорожные (и бездорожные) условия.

Дальше нужно сварить стальную раму, которая должна быть прочной и надежной. Но, как утверждают опытные конструкторы, этот узел является самой уязвимой частью квадроцикла. Ее собирают из рамы от мотоцикла или велосипеда. Если взять заготовку неоткуда, можно сварить конструкцию из труб, стенки которых имеют толщину 3 мм. Они могут быть как с круглым, так и квадратным сечением.

Выбор и изготовление элементов

Этот компонент придется либо изготавливать самому, либо восстанавливать после эксплуатации – в обоих случаях крепление двигателя болтами должно быть максимально надежно. Его ставят как в переднюю, так и в заднюю части ТС. Очень крепко, для профилактики люфтов, надо подсоединять также привод и трансмиссию. Для изготовления рамы применяют водогазопроводные трубы, величина слоя металла в которых не превышает 3 мм. Для лонжерона берут трубу сечением 25 мм, а для поперечины или подкоса она должна быть на 5 мм меньше.

Связать трубы поможет точечная и цельная сварка (именно в такой последовательности). Приварить ушки, на которые крепятся рычаги и амортизаторы, нужно сразу. Монтаж кронштейнов будет происходить одновременно с креплением узлов и агрегатов, для которых они предназначены. Реконструирование готовой рамы начинается с удаления всех ненужных компонентов (остается только каркас). Заднюю часть убирают, а переднюю наращивают.

Когда это сделано, приваривают элементы, которые нужны для крепления полного комплекта узлов и агрегатов. Реконструировать рамку мотоцикла несложно. Надо будет только на 0,4-0,45 м сдвинуть подседельные стойки. Далее необходимо вырезать из металлических листов заготовки для багажников. Их приваривают к раме, а после окончательного соединения все детали окрашивают.

Данный вездеход собирался сугубо для развлекательных целей, поэтому автор ориентировался на промышленные квадроциклы и сборе своей машины. Однако имеется ряд конструктивных отличий, которые

Особенности разработки каркаса

Размеры рамы квадроцикла зависят от мощности устанавливаемого двигателя и количества человек, которых он будет везти. Оптимальная длина находится в пределах 1600-2100 мм, а ширина — 1000-1300 мм. Длинную раму придется укреплять дополнительными жесткими элементами, чтобы она не сломалась во время езды. Чересчур широкая рама будет испытывать поперечные нагрузки, но квадроцикл будет устойчивее на поворотах.

Увеличение количества ребер жесткости приведет к повышению массы, что отрицательно скажется на динамических характеристиках квадроцикла и потребует установки мощного двигателя.

Для увеселительных прогулок по асфальту можно пренебречь чрезмерной жесткостью конструкции, отдавая предпочтение маломощному двигателю. Легкие туристические квадроциклы для взрослых имеют небольшие габариты и облегченную конструкцию, но на раме располагается больше креплений для расширения функциональности — установки багажников.

О сборке квадроциклов

Понадобится пройти такие этапы для завершения работы:

Рекомендации

Чтобы упростить работу, собирать квадроцикл правильнее всего вдвоем. Масло для четырехтактных моторов меняют после первого, максимум после второго пуска. При отсутствии под рукой шприца для заправки масленок можно обратиться в любой автосервис — там точно выполнят эту работу. Электрические разъемы надо наполнять литолом либо опрыскивать непроницаемым для воды спреем. Колеса накачивают простым насосом либо обращаются в шиномонтаж.

Вот еще несколько советов:

В следующем видео представлен обзор самодельного квадроцикла.

Итоги

По техническим характеристикам квадроциклы, изготовленные собственными силами, не уступают заводским вариантам. Такой транспорт долго прослужит владельцу, ведь последний знает обо всех деталях. Ремонт легко провести прямо на месте при необходимости. Главное – чтобы набор инструментов и деталей на замену всегда был под руками. Важно с самого начала до мелочей продумать процесс сборки.
