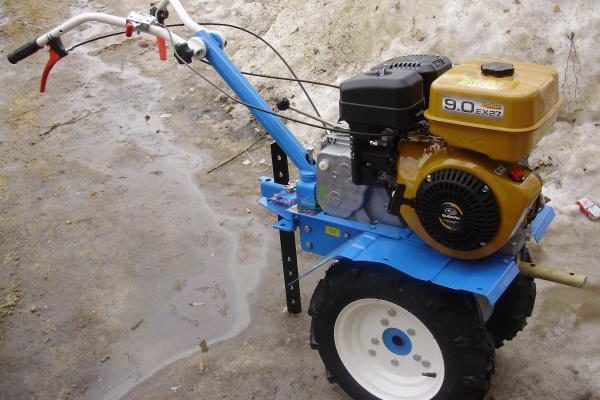

Мотоблок Нева МБ1-С6,5 PRO разбираемся со сцеплением

Инструкция по эксплуатации мотоблока Нева

Среди большого количества универсальных отечественных, китайских, японских мотоагрегатов для обработки земли мотоблок Нева 2МБ выделяется относительно невысокой ценой, надежностью в эксплуатации и традиционно тяжелым обслуживанием аппарата. Прежние модели Нева-1 часто становились объектом критики из-за низкого качества двигателя мотоблока. Сегодня ситуация кардинально изменилась. Двигатель для мотоблока Нева-2МБ изготавливают более-менее надежным, или устанавливают импортный, а вот информации по обслуживанию и внятной инструкции по эксплуатации нет и поныне.

Что представляет собой мотоблок Нева 2

Мощный мотоагрегат производства компании «Красный октябрь» комплектуется тремя вариантами двигателя для мотоблока:

• Бензиновый мотор производства Калужского завода, чаще всего используется модификация ДМ-1, ДМ-2, мощностью 6 и 7 л.с. соответственно. Первый работает на А-76, второй — на А-95. В этом случае к индексу мотоблока по инструкции добавляют букву «К»;
• Американские моторы компании Briggs & Stratton. Версия мотоблока с индексом «Б» считается самой надежной и удобной в обслуживании, даже безо всякой инструкции;
• Субаровские моторы, при комплектации ними мотоблоку Нева присваивают индекс «С». Двигатели имеют аналогичную мощность в 6-7 лошадей, но есть и дизельные версии с колоссальным вращающим моментом. Наиболее капризные в обслуживании и эксплуатации, все операции, даже заправку топливом и запуск, необходимо выполнять только по инструкции.

О том, какое конкретно топливо используется для определенной модели мотоблока, необходимо уточнять по паспорту и инструкции по эксплуатации. Например, попытка заправить субаровский мотор 92-м бензином в процессе эксплуатации может привести к прогару поршневой системы, а мотоблоки с американскими Бригсами зачастую получали серьезные проблемы с запуском и управлением оборотами двигателя из-за большого количества грязи в отечественном топливе.

Общие параметры мотоблока Нева 2МБ, взятые из инструкции по эксплуатации:

• Масса агрегата в заправленном состоянии достигает 100 кг. Это средний показатель для большинства мотоблоков, китайские тяжелые версии могут достигать 150-180 кг;
• Мощность мотора -6 л.с., при вращающем моменте 180 кГ?с, для дизеля момент увеличен до 220 кГ?с;
• Глубина вспашки по инструкции, при использовании штатного плуга, на мотоблоке достигает 200 мм, максимальная ширина боронования 170 см.

Машина может пахать, бороновать, выкапывать картофель, посаженный в грядках, чистить снег и еще много чего, при условии использования штатных насадок, предусмотренных инструкцией по эксплуатации.

Главная проблема эксплуатации мотоблоков Нева

Большое количество смол, грязи, воды в отечественном топливе в процессе эксплуатации убивает напрочь импортные моторы. Поэтому хозяева используют прием, которого нет ни в одной инструкции по эксплуатации — заливают импортный бензин, лучше финский либо используют очистку топлива щелевыми угольными фильтрами под давлением.

В этом случае срок эксплуатации мотоблока с субаровским мотором легко превысит расчетные 10 лет, а Нева, укомплектованная Briggs & Stratton, может выходить на хорошем моторном масле и правильной эксплуатации все 15-20 лет без капремонта двигателя.

Эксплуатация мотоблока в режиме мотокультиватора, по сути, является самой неблагоприятной для любого мотора, но горят почему-то в основном калужские моторы ДМ-2. Эти двигатели рассчитаны на самое среднее по качеству топливо и масло, на самую беспощадную эксплуатацию, поэтому разработчики оснастили эту версию гильзованным вариантом блока, предполагая увеличение общего срока эксплуатации до 10 лет.

По инструкции владелец может выполнить замену или ремонт гильз. Но на практике мастера говорят, что проблемы с эксплуатацией и перегревом ДМ-2 возникают именно из-за низкой жесткости гильзы и плохого теплоотвода.

Основные проблемы эксплуатации мотоблока Нева МБ

Так уж сложилась судьба мотоблока, что каждый из узлов требует регулярного внимания и периодического обслуживания, независимо от того, какой двигатель установлен на агрегате. Но даже моторы Субару и Бригсы требуют в процессе эксплуатации периодической промывки и регулировки карбюраторов, с очисткой седла игольчатого клапана от накопившейся грязи, очистки свечи зажигания.

Редуктор и клиноременная передача

Следующим по важности агрегатом мотоблока является шестеренчато-ременной редуктор. Механизм состоит из двух частей – шестеренчатого редуктора и клиноременной передачи. Редуктор мотоблока собран в корпусе из легкого сплава и заполнен маслом. По инструкции масло меняют после первых 200 часов эксплуатации. С маслом проблем нет, подходит ТАД17и, есть проблемы с деформацией и раскалыванием корпуса редуктора, быстрым срабатыванием уплотнительных сальников и появляющейся течи. Редуктор обеспечивает две передачи вперед и одну назад. Еще две передачи получают перебросом ремня клиноременной передачи.

Специалисты рекомендуют заменять масло не по инструкции, а уже после первых 40 часов эксплуатации, с обязательной промывкой картера и заменой резиновых сальников импортными.

Ремень мотоблока Нева-2 по инструкции должен быть стандарта А1180 –А45. Это наиболее расходуемая и изнашиваемая часть трансмиссии, так как вместо традиционного дискового сцепления, которое даже китайцы сплошь и рядом устанавливают на своих Зубрах, в Неве применяется клиноременное сцепление, которому уже больше ста лет. Понятно, что ресурс эксплуатации такого механизма в десять раз меньше системы ферридо.

По инструкции сцепление работает следующим образом:

• При нажатии на рычаг-ручку, усилие через гибкий трос передается на натяжной ролик, который натягивает ремень и выбирает слабину, обеспечивая сцепление узкой боковой ременной передачи со щеками шкивов;
• При отпускании рычага возвратная витая пружина увеличивает провисание и расслабляет сцепление ремня со шкивами.

Но к сожалению, регулярное вытягивание на максимум витой пружины приводит к ее ослаблению, и, как результат, подгоранию ремня на максимальных оборотах. Поэтому в процессе эксплуатации приходится регулярно останавливать мотоблок, чтобы отрегулировать натяжение ремешка по инструкции. Прогиб ремня в центре при нажатии с усилием 5 кг, по инструкции, не должен превышать 9-10 мм.

Мотор ДМ-2

Для эксплуатации мотоблока по инструкции используется чистый неэтилированный бензин марки А-92. Если использовать для промежуточного хранения чистую канистру, и обязательно перед началом эксплуатации отстаивать топливо, а последние 100-150 мл не заправлять в бак, а аккуратно сливать для других целей, то проблем с работой мотора быть не должно.

Самым больным местом двигателя мотоблока является его карбюратор. Мало того что отрегулировать работу по инструкции практически невозможно, так даже на заводских установках игла не запирает, регулярно переливает топливо во впускной тракт. Соответственно, через 20-30 часов моторное масло в картере превращается в вонючую жижу.

По инструкции для заправки картера двигателя используются минеральные масла М10ГИ, на практике льют полусинтетику и синтетику, например, 10W40 примерно 1,3 л. Для редуктора инструкция требует заправки 2,2 литра.

Чтобы запустить двигатель по инструкции, нужно:

• Открыть кран, подкачать топливо в карбюратор и перевести лапу насоса в положение заводки;
• Дыркнуть пару раз с открытой заслонкой;
• Полностью закрыть заслонку и запустить двигатель.

Разумеется, при горячем двигателе мотоблока запуск выполняется с открытой заслонкой.

Регулировка плуга

Для того чтобы получить необходимую глубину вспашки и направление отвала, нужно знать, как настроить плуг на мотоблоке. По инструкции плуг крепится к сцепному устройству с помощью регулируемого кронштейна и шкворня. Установка и регулировка плуга выполняется в два этапа.

На первом этапе эксплуатации регулируется высота установки плуга, для Невы вертикальную планку нужно установить выше-ниже в ряду готовых отверстий. Оптимальная высота составляет 7-9 см.

После пробной эксплуатации плуга потребуется установить угол атаки режущей кромки. Для этого, по инструкции, мотоблок, обутый в грунтозацепы, устанавливают на ровной поверхности. Под левое колесо укладывают подставку 15 см высотой, и поворотом головки крепления регулируют наклон режущей кромки к поверхности покрытия.

Заключение

Эксплуатация мотоблока требует не только немалого терпения и физической силы, но и желания разбираться в кривых и не всегда точных формулировках инструкции производителя. Хорошим дополнением к практическому руководству являются отзывы о проблемах и поломках мотоблока, особенно с импортными двигателями. Если отечественная техника еще подлежит саморемонту, то с японскими моторами мотоблоков восстановление, как всегда, влетает в копеечку.

Источник

Ремонт и обслуживание мотоблоков Нева МБ-2

Мотоблок «Нева» МБ-2 — это сельскохозяйственный агрегат, предназначенный для работы на самых разных видах почвы, в том числе и ранее не обрабатываемой.

Выпускается в различных модификациях с разными типами двигателей:

Основные работы, которые можно выполнять на мотоблоке «Нева» МБ-2 это:

• вспахивание почвы;
• культивация, фрезерование;
• полив (насосная станция);
• окучивание;
• уборка территорий от травы, снега и т.д;
• сбор урожая картофеля, лука и т.д.

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

• убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
• запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
• проверьте уровень масла и топлива в баке;
• так же проверьте места резьбовых соединений;
• далее можно запускать двигатель, плавно повернув ручку зажигания;
• время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла. В этот период наиболее важно:

• не работать на полном газу;
• работать только на предварительно подготовленных почвах (не целине);
• для культивации использовать только то количество фрез, что есть в комплекте;
• мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
• переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Основные неисправности

Регулировка и размеры ремня

Для мотоблока Нева МБ-2 используется приводной ремень А-1180. В данной модели используется один ремень, обеспечивающий передний ход.

В других модификациях модели Нева МБ-2 используют два ремня привода. Задний ход производится в самом редукторе.

Замена ремня для мотоблоков МБ-2 производится в такой последовательности:

1. Снимается щиток, а затем защитный кожух шкива.
2. Снимается пружина от тяги мотоблока для ослабления ремня.
3. Поворачиваются винты крепления кронштейна.
4. Кронштейн разворачивается в такое положение, в котором ограничительные штыри не препятствуют снятию детали со шкива.
5. Производят регулировку шкивов, а затем устанавливают новый ремень.
6. Натягивают ремень на шкив редукторного вала, а затем на шкив мотора.
7. В обратном порядке размещают остальные детали на их места.

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

1. Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
2. Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
3. Старый сальник заменяется новым, протирается насухо.
4. Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка и настройка карбюратора Нева МБ-2

От стабильной работы карбюратора зависит функциональность и долговечность двигателя мотоблока. Вот почему его регулировка и настройка имеют такое важное значение. К тому же при неправильной настройке карбюратора у бензинового мотоблока может наблюдаться повышенный расход топлива

Регулировка карбюратора мотоблока Нева МБ-2 производится так:

1. Винт полного газа и малого газа выкручивается до предела.
2. Оба винта отворачивают на 1-1,5 оборотов.
3. Далее идет запуск и прогрев мотора.
4. Рычаг управления дроссельной заслонкой ставят в положение, на котором двигатель будет работать в режиме минимальных оборотов.
5. Устанавливают минимальные обороты на холостом ходу до устойчивой работы агрегата.
6. Обороты холостого хода ставят на максимум.
7. Производится корректировка минимальных оборотов холостого хода.
8. Действия 6 и 7 выполняют до бесперебойной (более ровной на слух) работы двигателя на холостых оборотах.

Для долгосрочной и бесперебойной работы мотоблока необходимо регулярно выполнять диагностику работы двигателя, следить за периодичностью замены масла, а также соблюдать условия эксплуатации и временные промежутки плановых ТО.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока.
Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

• снять кожух, которым закрыт двигатель;
• снять крышку клапанной коробки;
• произвести регулировку (см. ниже);
• установить на место крышку клапанной коробки;
• поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

• если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
• если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

Основные правила по выставлению зажигания

Проверка и выставление зажигания на мотоблоке Нева МБ-2 проводятся по следующему принципу:

• производится выворачивание свечи, электроды протираются насухо, затем удаляется нагар;
• между электродами замеряется и выставляется зазор;
• корпус свечи фиксируется на головке цилиндра;
• коленчатый вал прокручивается до 4-х раз (для прокрутки применяют пусковой шнур);
• если зажигание исправно, должна высекаться бело-синяя искра. Её отсутствие или желтый цвет говорят от неисправности.

Далее следует проверить состояние маховика и статора и размер зазора между ними (норма составляет от 0,10 до 0,15 мм).

Зазор увеличивается, если это необходимо, при помощи щупа. В качестве вспомогательного инструмента при отсутствии щупа можно использовать сложенный вчетверо лист А4 или лезвие для бритья. При норме зазора между маховиком и статором зажигание будет работать исправно.

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

• свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Мотоблок Нева МБ-2 не заводится, стреляет, дымит — основные причины неполадок и их устранение

На самом деле мотоблок может не заводиться по многим причинам. Вот основные из них:

• окислились провода (необходима зачистка и/или замена);
• нарушилась изоляция проводов (восстановить/заменить провод);
• засорился карбюратор или бензошланг (необходима прочистка, продувка);
• произошло обводнение масла (необходим слив и замена масла);
• отсутствует искра (поможет замена свечи);
• неровная поверхность, на которой пытаются запустить мотоблок (установить четко горизонтально, чтоб топливо поступало);
• отказ магнето (поможет замена).

Если мотоблок дымит, причина может быть в следующем:

Одной из самых распространенных причин выхода дыма из мотоблока может быть некачественное топливо, например, плохой бензин. Также дым может идти из-за сильного угла наклона мотоблока. Еще одна причина задымления — попадание масла на клапан; горение масла вызывает густой дым, который не исчезнет, пока оно полностью не прогорит.

Мотоблок издает стреляющие звуки, хлопки. Вероятная причина таких звуков:

• низкий уровень топлива (долить топливо в бензобак);
• попадание мусора под игольчатый клапан (необходимо полностью устранить мусор);
• засор жиклеров (помогает очистка);
• засор воздушного фильтра (помогает продувка);
• перекос оси поплавка, малый уровень топлива в поплавковой камере (поможет доливка топлива в бак).

Опыт владельцев эксплуатации мотоблока Нева МБ-2 — отзывы с форумов

Опыт каждого фермера уникален. В особенности ценны советы тех, кто использует в работе на своем земельном участке такой же мотоблок, как и вы. Далее — несколько советов от владельцев мотоблока Нева МБ-2 насчет обслуживания и устранения неисправностей.

Виталий, город Пенза, Россия:

«Купил мотоблок Нева мб2 и был очень доволен. Агрегат работал первое время нормально, но спустя неделю после начала эксплуатации из выхлопной трубы пошел белый дым. Попробовал сбавить обороты двигателя — не помогло. Оказалось, была вода в поплавковой камере. Бензин я слил, поставил отстаиваться, камеру осушил. После этого мотоблок работал отлично. Если у кого была похожая проблема, советую использовать мой опыт!»

Алексей, Ростов-на-Дону, Россия:

«Столкнулся с такой проблемой: на первой передаче мой мотоблок культивировал нормально, а вот когда переходил на вторую и работал с почвой — обороты двигателя не падали. Когда углублялся в грунт, фрезы останавливались. Знающие люди подсказали, что дело может быть в буксировке ремня. Отрегулировал натяжник и укоротил цепочку на ручке сцепления и проблема решилась! Теперь работаю с удовольствием, своей Невой Мб2 пользуюсь уже два года».

Константин, Ровно, Украина:

«Я не новичок в работе с мотоблоком, уже 4 года эксплуатирую. В последнее время, если дать нагрузку, начинал глохнуть движок, ну как будто не тянет…Еле загнал в гараж, причем не было ни хлопков, ни дыма. Причина неисправности была простая: забился воздушный фильтр. Пришлось заменить его и теперь машина работает как зверь».

Вы так же можете помочь другим читателям нашего сайта своими отзывами по данной модели мотоблока и ее обслуживанию и основным неисправностям.

Если вы являетесь обладателем данной модели мотоблока, можете оставить отзыв о его обслуживанию и эксплуатации, или же задать любой интересующий вас вопрос по поломке или обслуживанию этой модели ниже в комментариях.
