Мини-трактор МТЗ-82 зарекомендовал себя как надежная, удобная в эксплуатации и доступная в ремонте модель. Устройство переднего моста МТЗ-82 обеспечивает функциональность модели за счет высокого дорожного просвета и вариативности ширины колеи. Для бесперебойной работы необходимо регулярное профилактическое обслуживание, ведь серьезные нагрузки могут привести к преждевременному износу и поломке переднего моста. В профилактике нуждается и задний мост, несмотря на меньшую степень нагрузки.

Передний мост МТЗ-82 обеспечивает передачу крутящего момента от двигателя на управляемые передние колеса. Механизм переднего моста составляют следующие детали:

Центральная передача включает в себя набор конических шестеренок со спиралевидными зубцами. Они увеличивают крутящий момент, обеспечивая требуемую мощность. Мощность регулируется рычагом включения.

В комплект дифференциала входит ось, ведомая и ведущая шестерни, два сателлита. Он оснащен механизмом автоматической самоблокировки при включении ПВМ в работу.

Колесные конические редукторы передают крутящий момент к ведущим колесам от дифференциала. Они через соединение телескопического типа контактируют с рукавами переднего моста. Телескопическое соединение делает возможной бесступенчатую регулировку колеи передних колес в тех же интервалах, что и задних. Шестерни редуктора конической формы значительно увеличивают угол поворота. От редукторного механизма зависит величина снижения радиуса разворота и значение клиренса.

К ПВМ крутящий момент от раздаточной коробки передается карданным приводом. В состав карданного привода входят промежуточный и передний карданные валы и промежуточная опора.

Центральная передача, привод ПВМ и дифференциал помещены внутри балки.

Ремонт переднего ведущего моста МТЗ-82

Ремонт мы рассмотрим в несколько этапов в зависимости от тех признаков. Которые могут наблюдается. Каждый этап будет иллюстрирован подробными картинками.

Если на фланце карданного вала и корпусе главной передачи появились следы смазки, это первый признак что будет теряться потеря эластичности и будет разрушатся манжет главного зубчатого колеса. Для этого следует заменить манжет и отсоединить карданный вал. Сначала отворачиваем корончатую гайку и снимаем фланец кардана. Далее отворачиваем болты крепления стакана подшипники главной передачи и двух монтажных болтов. После впрессовывают ведущее зубчатое колесо из стакан и извлекают в сборе обойму с самой манжеткой.

Если следы масла обнаружены на внутренней поверхности обода колес или на фланце диска, это признак о разрушении оси колес. Для этого нужно снять колесо и редуктор конечно передачи в полном сборе (см. схему расположения деталей редуктора конечной передачи трактора МТЗ-82).

затем необходимо отвернуть два креплющих болта радиального подшипника и снять ведомое зубчатое колесо.

Вот мы и рассмотрели основные проблемы переднего моста трактора МТЗ-82. Надеемся, что данная статья была Вам полезна.

Если вы обнаружили пятна смазки на фланце карданного вала и корпусе главной передачи, имейте в виду, что эти следы подсказывают об утрате эластичности или выходу из строя манжеты ведущей шестерни.

Как заменить манжету? Чтобы заменить манжету ведущей шестерни главной передачи нужно отсоединить карданный вал, открутить корончатую гайку и снять фланец кардана. Вслед за этим выкручивают болты крепления стакана подшипников главной передачи, а потом с помощью двух монтажных болтов выдавливают его из корпуса моста. Затем вытесняют ведущую шестерню из стакана и достают обойму в сборе с манжетой (рис. 2.4.20—2.4.22).

Рис. 2.4.20. Взаимное расположение деталей главной передачи ведущего моста трактора МТЗ-82: 1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

Рис. 2.4.28. Как спрессовать стакан подшипника: 1 — стакан подшипника; 2 — корпус редуктора; 3 — технологические болты; 4 — болт

При выработке или деструкции манжеты вертикального вала происходит нагрев корпуса верхней конической пары колесного редуктора. При этом еще и отсутствует в нем смазка.

Если уменьшилась амплитуда хода подвески, снизилась ее жесткость, скорее всего надо обратить внимание на упругость пружин. Тяжелый поворот рулевого колеса на поворотах (при условии, что ГУР исправен) дает понять, что опорные подшипники вышли из строя, либо есть заедание телескопических стыков подвески.

Чтобы произвести замену деталей подвески, снимают колесный редуктор. Для замены гильзы шкворня применяют специальные извлекатели. При проведении ремонтных работ вышедшие из строя детали заменяют и обращают пристальное внимание на наиболее изнашиваемые поверхности, сверяя с приводимыми в нижней таблице данными.

Размеры деталей подвески ведущего моста трактора МТЗ-82, мм

Рассмотрим следующие характерные неисправности ведущего моста — «заклинивание колес», «повышенный шум в корпусе моста трактора», «перегрев стакана подшипников главной передачи», «в слитом из корпуса моста масле обнаружено большое количество металлических частиц». При таком раскладе пришли в негодность, выработали свой ресурс подшипники ведущей шестерни главной передачи или дифференциала. Кроме того, такие неисправности возникают при сколах или выкрашивании зубьев конических шестерен главной передачи.

Что бывает, когда выходят из строя детали дифференциала или механизма блокировки? Шумы и стуки в корпусе моста при поворотах МТЗ значительно усиливаются, на поворотах происходит сблокированность обеих осей колес либо нет блокировки колес при пробуксовании.

Какие работы производят для выявления причин отказов и устранения неисправностей главной передачи и дифференциала? Во-первых нужно приподнять трактор за передний мост, затем устанавив на специальные подставки снять главную передачу. Далее осуществляют диагностику ее деталей. Монтажным ломиком, проворачивая ведомую шестерню, диагностируют детали дифференциала, взаимное расположение которых в том числе изображено на рис. 2.4.29.

Рис. 2.4.29. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего трактора МТЗ: 1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

Бывает, что при диагностике вскрываются повреждения или износы деталей дифференциала. К тому же, иногда возникает необходимость в замене шестерни главной передачи. В таком случае без снятия дифференциала не обойтись(рис. 2.4.30).

Как снять дифференциал МТЗ-82? Чтобы его снять вначале откручивают болты, стягивающие коробки. Помним и знаем (а если не знаем, то принимаем к сведению), что разбирать и изменять взаимное положение коробок дифференциала нежелательно. С этой целью вначале их рассоединения сличают цифровую маркировку на внешних поверхностях. Если она поблекла или пропала ее восстанавливают (рис. 2.4.31—2.4.33).

Сапун ПВМ МТЗ-82

Сапун СУ 1/8-А

Конструкция переднего моста МТЗ-82 предусматривает фрикционный блок, в состав которого входят сапун и упор.

Функция сапуна – поддержание рабочего уровня давления в области главной передачи и балки. На переднем ведущем мосту МТЗ-82 сапун применяется с переходником. Используемый зажим имеет небольшие габариты. Прокладка помещается в центральной части редуктора. Сапун дополняется длинной трубкой, замыкающейся под редуктором. Над корпусом и под ним установлены подшипники. Стаканы помещаются под подшипниками.

Сапун СУ 1/8-А рассчитан на высокую нагрузку. Его корпус имеет надежную защиту. В состав сапуна входят три диска. Передающий момент на регулятор идет от вала. Под дисками использованы подкалки нарезного типа.

В верхней части детали размещены фиксируемые винтами широкие зажимы. Манжеты с переходниками закреплены на специальных прокладках из резины.

Необходима периодическая смазка детали.

Вертикальный вал ПВМ

Схема переднего моста трактора МТЗ-82 предусматривает ведущий редуктор. Непосредственно к редуктору прикрепляется вертикальный вал модели.

Вертикальный вал обеспечивает обороты шестерни, соединяясь с ней шлицевым хвостовиком. Эта конструкция, по утверждению специалистов, способна генерировать большие обороты. Толщина вала в его нижнем конце – 45 мм. Фланец модели предусматривает регулировочный переходник. Стакан подбирается небольшого размера. Уплотнитель под основанием вала не используется. В верхней части детали конструкцией предусмотрена накладка.

Если возникла необходимость самостоятельно снять вал, его можно отсоединить без съема редуктора, используя винтовой ключ. Трубку выворачивают вручную.

Если возникла необходимость осмотра, сначала проверяют переднюю ось. Необходимо периодически осматривать упорные ролики и фланец. Если на корпусе появилась трещина, требуется зачистка, а также смазка машинным маслом ходовых шестеренок. В тщательной периодической зачистке нуждается и фланец.

Ремонт промопоры следует выполнять по инструкции производителя. Также удобно воспользоваться видео ремонта – в интернете множество роликов, показывающих процесс разбора и регулировки опоры во всех подробностях.

Обязательно почитайте: Самый большой трактор в мире

Очень важно соблюдать рекомендации производителя. Некоторые мастера, особенно имеющие большой опыт, вносят в узлы и агрегаты изменения. В ряде случаев такое вмешательство оправдано, но чаще «улучшение» конструкции детали влечёт за собой перегрузки более крупных узлов. Распространённый пример – когда из опоры убирают всю «лишнюю» начинку, после чего она действительно реже ломается, зато потом из-за перегрузок выходит из строя весь передний мост.

Производителем карданный привод поставляется в динамической балансировке, со временем она может быть нарушена. Не следует разбирать его без особой необходимости. После ремонта вал в сборе следует заново отбалансировать, приварив металлические пластины на обоих концах трубы. Дисбаланс должен быть в пределах 55 г на см.

Фланцы ПВМ МТЗ-82

Фланец переднего моста МТЗ-82

Конструкция переднего моста МТЗ-82 предусматривает фланцевый механизм. Фланцы передают крутящий момент от вращающегося вала. Взаимодействие между фланцами осуществляется посредством переходников. Используется дифференциал проходного типа. Стаканы в процессе не используются.

В конструкцию верхней части фланцев входят специализированные шкворни. Уплотнители характеризуются небольшим диаметром. Ширина упоров — 22 мм.

При ремонте ПВМ диски отделяются последними. При необходимости обследования фланцев стакан со стойками нужно снять. Кольца регулировки отделяют вручную. Манжеты при разборке можно не трогать. Для откручивания передней части конструкции переходника понадобится ключ. Для отделения упора нужно слегка постучать молотком по краю.

После обследования проводится смазка и установка дисков в исходное положение.

Назначение детали

Рассматриваемая деталь создает:

В промежуточную опору встроена предохранительная муфта, которая ограничивает крутящий момент. При его превышении входной и выходной валы начинают проскальзывать относительно друг друга, пока не будет достигнут оптимальный показатель. После того как крутящий момент понизится, валы снова входят в зацепление. Усилие на разрыв между валами регулируется винтом.

Конструкция заднего моста

Задний мост МТЗ передает крутящий момент от вторичного вала на задние, ведомые колеса. Его механизм смонтирован в чугунном корпусе. На передней панели корпуса размещена коробка передач, на задней панели – редуктор заднего вала, раздаточный элемент, опора для дополнительного оборудования, крепление для буксировки.

Главную редукторную передачу составляют две конические шестеренки со спиральным зубом. Ведущая шестерня монтируется на вторичном вале. Ведомая шестерня крепится к фланцу на дифференциале. Дифференциал соединяет ведомые колеса, расположенные на отдельных полуосях.

Продуманная и прочная конструкция мини-трактора МТЗ-82 является гарантией долгой и успешной работы. Но для этого необходимо соблюдать правила эксплуатации, регулярно проводить техобслуживание и своевременно заменять отработанные материалы и детали.

Текущий ремонт переднего моста МТЗ-82

Публикации по теме

Устройство портального ПВМ МТЗ 82

Несущая балка моста состоит из корпуса главной передачи 23 и крышки 2, либо в новом исполнении из трёх частей ( корпуса и двух рукавов), соединённых своими фланцами болтами. К полураме трактора балка крепится шарнирным сочленением, обеспечивая поперечное качение в пределах 8-9°, реагируя на неровности дороги . В корпусе размещены коническая пара шестерён с винтовыми зубьями главной передачи и механизм дифференциала. В рукавах установлены подвижные кожухи полуосей колёсных редукторов. Изменение колеи осуществляется винтовыми механизмами, вращением которых выдвигаются кожухи с колёсами относительно корпуса моста. Фиксация колеи осуществляется стопорными клиньями 31 в левом и правом винтовых механизмов 1.

Также для справки нужно отметить, что ранние трактора МТЗ 82 с рулевым управлением с ГУР комплектовались ПВМ со ступицами на 5 шпилек крепления колёс. Более поздние трактора с рулевой под насос дозатор (ГОРУ) комплектуются узлами с 8-ю шпильками на ступицах. Кроме этого, старый мост отличается увеличенным размером и формой отливки корпуса главной передачи с дифференциалом. Отливка имеет удлинённую часть на левую полуось (по ходу трактора), то есть корпус отлит за одно целое с рукавом левой полуоси. Также нужно обращать внимание на комплектацию бортовой части моста, где детали также могут отличатся. Новый мост имеет симметричную конструкцию балки из трёх частей, соединяющихся в своих фланцах ботами — центральной части корпуса под главную передачу с дифференциалом и двух рукавов полуосей.

Главная передача

Пара шестерён установлена в корпусе моста 23, принимает продольный вращательный момент от карданного вала привода ПВМ, преобразовывает в поперечный момент вращения относительно оси трактора и передаёт на дифференциал.

Главная пара ПВМ МТЗ 82

Ведущая винтовая коническая шестерня 13 выполнена за одно целое с валом, получающим вращения от карданной передачи привода. На шлицевой хвостовик вала одет фланец 9 для соединения с соответствующим фланцем в карданного вала. Резьбовой конец вала ведущей шестерни затягивается гайкой 10, одновременно обеспечивая регулировку зазора в подшипниках вращения и крепления фланца. Сам вал размещён в стакане 5 на двух роликовых конических подшипниках 6,7. Передний подшипник жёстко напрессован на вал, положение заднего подшипника устанавливается с помощью регулировочных шайб 12. Стакан в сборе с ведущей шестернёй и установленными подшипниками, монтируется в расточку корпуса моста 23, затягивается болтами в соединении фланцев. В расточке стакан уплотняется резиновым кольцом, а вал ведущей шестерни — самоподжимным сальником 8, запрессованным с обоймой в расточку стакана. Для предотвращения подпора масла перед сальником установлено маслоотражательное кольцо 11 с винтовыми канавками на его наружном диаметре.

Ведомая шестерня 14 установлена на шлицах и центрирующем пояске корпуса дифференциала 15,19 . Для предотвращения осевых перемещений шестерня затянута гайкой. С дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках 21, один из которых размещён в корпусе 23 другой в крышке моста 2.

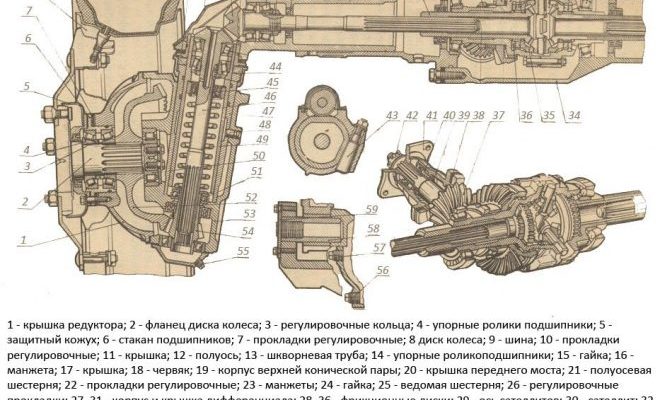

Схема переднего ведущего моста МТЗ 82

Дифференциал

Узел закрытого типа, самоблокирующийся, повышенного трения — принимает вращение от главной пары шестерён и распределяет на полуоси моста с учётом угловых скоростей вращения колёс трактора при осуществлении поворотов. Механизм состоит из:

Дифференциал в сборе с ведомой шестерней главной передачи

Внутри составного корпуса 19 и 15, на крестообразно установленных осях 16, размещены четыре конических прямозубых сателлита 25. Полуосевые шестерни 28 находятся в постоянном зацеплении с сателлитами и своими торцевыми поверхностями опираются на торцы нажимных чашек 17. Хорошее центрирование и зацепление сателлитов с полуосевыми шестернями обеспечивается сферическими поверхностями опорных поверхностей нажимных чашек и сателлитов. Удлинённые ступицы полуосевых шестерён 28 своими внутренними шлицами посажены на полуоси моста. Для исключения подтекания смазки в ступицы шестерён запрессованы сферические заглушки с уплотнительными прокладками.

В пакет фрикционных дисков автоблокировки дифференциала входит три ведущих 22 и три ведомых 20 диска. Наружным зубчатым венцом ведущие диски соединены с внутренним зубчатым венцом в корпусе устройства 19, а ведомые диски с нажимными чашками 17 своими внутренними зубцами с полуосевыми шестернями 28. Один ведомый и один ведущий диск образуют одну пару поверхностей трения. Каждая сторона дифференциала имеет по три пары трения.

Автоматическое блокирование дифференциала происходит за счёт передачи усилия от сопротивления движения отстающего переднего колеса. Нагрузка действует на полуоси дифференциала и смещает их концы в пазах корпуса, передовая усилие на фрикционные блокирующие диски через цилиндрические поверхности сателлитов и чашку. Такое блокирование является частичным, но его действия достаточно для обеспечения передачи вращательного момента при возникновении разности сцепления с грунтом на передних ведущих колесах моста.

Бортовой редуктор ПВМ МТЗ 82

Колёсный редуктор выполняет функцию поворотов управляемых колёс и передачи вращения от полуосей моста на колёса трактора с увеличением крутящего момента. Подача вращения на каждую сторону моста осуществляется через верхнюю пару конических шестерён конечной передачи одноименной стороны на вертикальный вал каждой бортовой части и далее на нижнюю пару конических шестерён, от которой осуществляется непосредственный привод колеса.

Колёсный редуктор ПВМ в сборе с полуосью и выдвижным корпусом

Верхняя коническая пара шестерён

Пару образуют две шестерни одна из которых установлена на горизонтальной полуоси, а вторая на верхнем конце вертикального вала бортового редуктора. Горизонтальные полуоси 15 в выдвижных корпусах 14 вращаются за счёт зацепления своими шлицевыми концами с полуосевыми шестернями моста и установлены на двух конических роликовых подшипниках в расточках выдвижных деталей 14. Между наружными обоймами подшипников 10 горизонтальной полуоси 15 установлено распорное кольцо 11. От осевых перемещений подшипник с полуосью зафиксирован стопорным болтом, ввёрнутым в выдвижной корпус 14 полуоси.

Верхняя коническая пара конечной передачи моста

Верхняя часть вертикального вала 8 бортовой вращается на паре таких же конических роликовых подшипниках, установленных в расточке шкворневой поворотной трубы 20. Подшипники вертикального вала фиксируются стопорным кольцом 7.

Схема бортового редуктора ПВМ МТЗ 82

Механизм поворота редуктора

При повороте рычагами, прикреплёнными к корпусам бортовых редукторов, проворачиваются нижние части редукторов 24 вокруг шкворневых труб 20. Сам шкворень представляет собой цилиндрическую трубу на верхнюю часть которой приварен стакан 4. Верхняя часть стакана запрессована в расточку выдвижного корпуса полуоси 14 и уплотнена резиновым кольцом, соединительные фланцы деталей затянуты болтами. Шкворневая часть трубы сопрягается с гильзой 19, запрессованной в корпус 24 бортового редуктора.

Амортизатор бортовой

В шкворневой трубе расположена винтовая пружина 23, нижняя часть которой упирается на опорный подшипник, а верхняя в обойму верхнего сальника. При нагрузках пружина реагирует и шкворневая труба 20 вместе с вертикальным валом 8 и подрессоренной частью переднего моста перемещается относительно гильзы 19 и ведущей шестерни 25 нижней конической пары бортового редуктора. Колебание вниз ограничивается упором торца шкворневой трубы в корпус редуктора 24. Перемещение вверх ограничивается упором бурта стакана 4 уплотнения в стопорные кольца 16 и 5, установленные в гильзе 19.

Нижняя коническая пара и ступица

Ведущая шестерня нижней пары смонтирована в расточке корпуса и установлена в шлицевой хвостовик вала 8, вращается на двух шарикоподшипниках и фиксируется крышкой 26 снизу. Ведомая шестерня 3 установлена на шлицевой части фланца-ступицы колеса 32. Фланец вращается на роликовых конических 31 и цилиндрическом 28 подшипниках. Наружные обоймы конических подшипников запрессованы в монтажный стакан 1, установленный в крышку редуктора 2, а наружная обойма цилиндрического подшипника — в расточку корпуса редуктора 24. Между внутренними обоймами конических подшипников установлены два регулировочных кольца 30.

Выпресовка обоймы

Выпресовка обойма осуществляется после снятия червяного механизма. Чтобы сделать все правильно, в первую очередь заготавливается весь необходимый инструмент. Также надо отметить, что ключи потребуются разного размера. Винты на передний мост МТЗ-82 накручиваются с кольцами и без них. При этом уплотнители поддеваются острым предметом.

Прокладки находятся только в нижней части червяного механизма. Для того чтобы достаться до обоймы, снимается упор с редуктора. При этом манжету нужно очень аккуратно придерживать. При обнаружении протечек деталь заменяется. После снятия упора откручивается зажимная гайка моста. Далее останется только отсоединить ведомую шестерню. Диски на мосте для выпресовки обоймы трогать не нужно.

Важные преимущества

Полуоси колесных редукторов имеют кожухи, телескопическим способом соединенные с рукавами переднего моста. Во время движения машины они вместе с колесами движутся относительно этих рукавов, когда трактор меняет колею. Углы поворота колес МТЗ-82 не ограничиваются шарнирами угловых скоростей, ведь их заменяют шестерни колесных редукторов (конические). Подобное устройство моста позволяет полностью сохранить на тракторе характеристики базовой универсальной модели, а именно:

Технические особенности

Передний ведущий мост соединяется с брусом полурамы, что позволяет ему качаться в поперечной плоскости. Качение ограничивается упором специальных выступов, имеющихся на крышке и корпусе моста.

Крышка и корпус, к слову, соединены болтами. Внутри конструкции находится дифференциал и главная передача. Передача предназначается для усиления крутящего момента и состоит из пары шестерен конической формы. Что касается дифференциала, то он состоит из 2-х корпусов, в которых находятся 2 полуосевые шестеренки, 2 оси, 4 сателлита, пакеты фрикционных дисков и 2 нажимные чашки.

Управление передним ведущим мостом МТЗ 82

Передача мощности на передний мост осуществляется от раздаточной коробки, установленной с правой стороны КПП трактора, далее через два карданных вала и установленную между ними промежуточную опору. Раздатка обеспечивает отбор мощности от КПП через промежуточную шестерню и устройством своего механизма выполняет функции включения и выключения ПВМ. Промежуточная опора выполняет функции передачи крутящего момента от раздаточной коробки к главной передаче моста и предохраняет передний мост трактора от воздействия чрезмерных нагрузок срабатыванием фрикционной зубчатой муфты в своём составе.

Переключение режимов осуществляется тремя положениями рычага управления ПВМ, выведенным в кабину по правую руку водителя: « ПВМ выключен» — крайнее переднее положение рычага управления, «автоматический режим работы ПВМ» — среднее положение рычага, «ПВМ включён принудительно» — крайнее заднее положение.

Важно отметить, что полный привод МТЗ 82, по эксплуатационным правилам завода производителя, нужно включать только при движении трактора по грунтовым влажным дорогам или в процессе полевых работ. Запрещено эксплуатировать трактор с включённым ПВМ при движении по сухим дорогам с твёрдым покрытием, так как это приводит к нежелательным нагрузкам в приводе ПВМ и износу передних шин.

Эксплуатируя трактор традиционно используют автоматический режим включения ПВМ, когда механизм раздаточной коробки реагирует включением передачи мощности к переднему мосту при буксовании задних ведущих колёс трактора. Принудительный режим используют при непосредственной работе трактора в агрегате с почвообрабатывающими машинами на увлажнённых грунтах.

В заключение хочется сказать, что в отличие от балочного моста, конструкция традиционного портального ПВМ МТЗ 82 своим бесступенчатым регулированием колеи и шириной передних ведущих предусматривает все необходимые настройки для работ в составе с пропашными агрегатами при возделывании всех пропашных культур. Исправная работа переднего моста зависит от хорошей и своевременной смазки всех частей механизма, целостности уплотнителей в конструкции узла, настройки допустимых зазоров в подшипниках вращения и зацеплении зубчатых пар. А также важным фактором влияющим на работу переднего ведущего моста и рабочий ресурс его механизмов оказывает техническое состояние всех узлов привода.

Регулировка подшипников

Во время работы главной передачи возникают большие осевые усилия. С течением времени они нарушают соединение шестеренок, увеличивая зазор в зубьях. Чтобы отрегулировать подшипники ведущей шестерни, нужно затянуть гайку соединительного фланца кардана. Проверить, разболталась ли она, можно, покачав фланец рукой. Если они движется на шлицах, значит, гайку нужно подтянуть. После этого снова проверьте, присутствует ли осевое перемещение шестерни. По идее оно должно исчезнуть.

Верхняя коническая пара и ее подшипники

Зазор в подшипниках полуоси, а также вертикального вала также регулируется затяжкой соответствующей гайки. Ее закручивают, поворачивая наружные обоймы подшипников так, чтобы они заняли правильное положение. Поток гайку немного отпускают, чтобы обоймы могли легко поворачиваться. Если осевой зазор при этом не превышает 0,05 миллиметра, значит, регулировка почти закончена. Чтобы ее завершить, гайку следует застопорить методом кернения.

Далее идут материалы из справочников.

Дифференциал переднего моста МТЗ 82

Дифференциал повышенного трения, самоблокирующийся. Соединенные болтами крышка (31) и корпус (27) содержит полуосевые шестерни (21), сателлиты (30) на осях (29), ведомые (36) и ведущие (28) фрикционные диски, нажимные чашки (35).

Самоблокирующийся дифференциал соединяет в одно целое обе полуоси, исключая раздельное буксование колес и увеличивая силу тяги. При включении в работу переднего моста включается блокировка колес. Под нагрузкой оси сателлитов (29) проворачиваются по пазам-скосам на величину зазора между фрикционными дисками в крышке дифференциала (31) и корпусе (27). Усиление от осей передается на сателлиты, передающие его буртами чашкам (35), сжимающим, в свою очередь фрикционные диски (36, 28) до упора в крышки дифференциала (31) и стенки корпуса (27). Наружные зубья ведущих дисков (28) соединяются с зубьями крышки дифференциала и корпуса, а внутренние зубья ведомых (36) – с шестернями (21). Сила трения дисков блокирует дифференциал, объединяя в единое целое с крышкой дифференциала и корпусом полуосевые шестерни (21).

При превышении силы трения в дисках (26, 28) при включенном переднем мосте во время поворота трактора МТЗ 82 они пробуксовывают.

Дифференциал устанавливается в крышке (20) и корпусе (34) на конических роликовых подшипниках (32). Для поддержания нормального давления в полостях дифференциала и главной передачи корпус (34) снабжен сапуном (33).

Соединения переднего моста

С брусом передний мост МТЗ 82 соединен полыми осями (58), которые обеспечивают качение моста вместе с передними колесами в поперечной плоскости. Стопорятся оси от осевых перемещений и проворачивания оси планками (59).

В рукавах крышки (20) и корпуса (34) устанавливаются редукторы конечных передач. Редукторы состоят из нижней и верхней пар конических шестерен, служащих и шарнирами одинаковых угловых угловых скоростей.

Зубчатые венцы вертикального вала (46) и полуоси (12) образуют коническую верхнюю пару.

Вертикальный вал и полуось соединяются шлицевыми хвостовиками с шестернями – ведущей нижней пары и полуосевой (21) дифференциала. Монтируется полуось МТЗ 82 на двух конических роликовых подшипниках (14), а вертикальный вал опирается на подшипники (14) и монтируется в расточке трубы шкворня (13), который крепится с корпусом уплотнения (44) к корпусу верхней конической пары (19).

Манжеты (16, 45) и паронитовая прокладка уплотняют полость конической пары (19) по поверхности крышки (11).

Корпусы конических пар (19) устанавливаются в расточках крышки (20) и корпуса (34) подвижно. Это позволяет изменять колею. От перемещений они стопорятся клиньями (43).

Опорой для трубы шкворня (13) служит витая цилиндрическая пружина подвески (49). Труба шкворня входит в его гильзу (47), которая запрессована в корпусе редуктора (53) и застопорена штифтом (48).

Опорой для нижнего конца пружины служит стоящий в корпусе редуктора (53) подшипник (51). Благодаря этому происходит подрессоривание переднего моста. Ход подвески вниз во время движении трубы шкворня (13) ограничивается корпусом (53). Вверх – опорными буртами гильзы (47) и корпуса уплотнения. Уплотняется шкорневое соединения поропластовой набивкой и двумя кольцами.

Состав нижней конической пары: ведущая шестерня (54) в корпусе редуктора (53) и ведомая на шлицах фланца диска (2), на котором закрепляется диск колеса (8).

Передача крутящего момента

Вращается фланец диска (2) на подшипнике (50) и двух конических подшипниках (4), которые запрессованы в стакане (6), установленном в расточке крышки (1).

Шестерня (52) и подшипники стопорятся двумя болтами и шайбой от осевого перемещения.

Уплотняется нижняя коническая пара резиновым кольцом, установленном в стакане (6), манжетой и паронитовыми прокладками по плоскостям крышек и корпуса (53).

К корпусу редуктора крепятся поворотный рычаг с закрепленными на нем тягами рулевой трапеции и кронштейны крыльев колес.Крутящий момент передается на фланец диска (2) от полуосевой шестерни дифференциала (21) при посредстве шестерней нижней и верхней конических пар.

Усилие рулевой трапеции при повороте трактора передается через поворотные рычаги и рулевые тяги на корпусы редукторов, поворачивающиеся относительно труб шкворней (13) вместе с колесами. При этом производится обкат шестерен нижней и верхней конических пар переднего моста МТЗ 82.

Снятие колеса с редуктора

Колесо с редуктора можно снять довольно быстро. Однако самому с этой задачей справиться проблематично. Когда делается ремонт переднего моста МТЗ-82, рекомендуется осмотреть корпус редуктора. Далее извлекается крышка, которая фиксируется на двух упорах. Центральный винт отсоединяется в последнюю очередь.

Также надо отметить, что подкладку под крышкой важно тщательно прочистить. Для этого подойдет бензин. Колесо ректора находится за регулятором. Чтобы до него добраться, снимается два винта. Продольные упоры моста не нужно трогать. Колеса в устройстве держаться на одной гайке, которая скручивается ключом.

https://youtube.com/watch?v=SioQ7mQTDyU%3Ffeature%3Doembed

Основные неисправности

Несмотря на надежность трактора МТЗ-82, даже его прочный и надежный передний мост может выйти из строя. Самыми распространенными поломками считаются утечка масла и постоянный шум и стук во время движения (обычно на поворотах).

Исправить такие поломки можно и самостоятельно, если знать технические особенности техники.

Шум

Причин повышенного шума переднего моста во время движения может быть несколько. Подобная проблема возникает, если подшипники дифференциала неправильно отрегулированы или просто износились (рисунок 3).

Кроме того, шум переднего моста может возникнуть при повреждении и износе шестерней, подшипников редуктора или при недостатке масла в картере моста.

Рисунок 3. Выход из строя некоторых деталей может провоцировать шум

Для устранения этой неисправности сначала определяют причину поломки. Если износились подшипники или шестерни, их просто заменяют. Если наблюдается протечка масла, сначала проверяют уплотнения картера переднего моста, восстанавливают резиновые детали и доливают масло. В случае возникновения проблем с редуктором, его меняют либо ремонтируют.

Утечка масла

Именно утечка масла является самой распространенной причиной сбоев в работе переднего моста (рисунок 4).

Причинами такой поломки могут быть:

Рисунок 4. Протечка масла — еще одна распространенная поломка

Чтобы устранить повреждения, достаточно просто отремонтировать или заменить износившиеся детали.

Как отсоединить крышку редуктора?

Крышка редуктора снимается при помощи ключа на 8. Специалисты говорят о том, что накладки в устройстве часто сохнут. При этом зажимы очень плотно зафиксированы. В таком случае отвинтить крышку бывает проблематично. В этой ситуации устройство рекомендуется сразу простучать. Для этого применяется небольшой молоток. Стучать необходимо по краям крышки. Далее винты поочередно откручиваются с обеих сторон. Во время этого важно не повредить подкладку, которая находится в редукторе.

Регулировка и ремонт переднего моста МТЗ 82

Замены масла требуют главная передача, а также колесные редукторы МТЗ. Предварительно на тракторе следует проработать масло, прогревая его в корпусах моста.

Далее машину устанавливают на ровной поверхности. Выполняют следующие действия:

Когда масло достигает нижней кромки контрольного отверстия, устанавливают оставшиеся пробки, затягивая их.

При ремонте переднего моста МТЗ 82 необходимо следовать рекомендациям производителя.

Возможные неисправности и их причины

Если передний мост МТЗ 80 не работает, следует установить причину и устранить ее.

Одна из распространенных неисправностей — недостаточная тяга.

В этом случае не происходит передача крутящего момента посредством муфты переднего ведущего моста МТЗ 82, в блистере отсутствует нужный уровень давления, происходит пробуксовываание привода.

В подобной ситуации рекомендуется разобрать и промыть комплектующие распределителя, проверив уровень давления в трансмиссионной системе. Оно должно составлять 9-10 кгс/см2. В связи с утечкой масла показатель передаваемого момента может быть недостаточным.

Причина может заключаться в износе колец уплотнителей, барабана муфты или поршня.

Вподобных случаях заменяют поврежденные детали переднего ведущего моста МТЗ 82. Неисправности в датчике включения в автоматическом режиме или его отказ требуют регулировки положения такого выключателя либо его замены. Причина посторонних звуков и повышения температуры рядом с главной передачей может быть связана с люфтом подшипников и неправильном сцеплении шестерен.

Этот вопрос решается регулировкой. Если шум вызывает максимальный поворот колес, это может говорить о принудительном режиме работы переднего ведущего моста МТЗ 82. Здесь рекомендуется проверка включения привода и установка переключателя в соответствующую позицию.

Возможен также ошибочный угол предельного поворота колес, при котором передний мост МТЗ 80 не работает должным образом. Нарушения регулировки подшипников шкворней приводит к стукам во время движения, в этом случае требуется регулировка.

Стук при резком повороте колес появляется из-за люфтов в пальцах рулевой тяги или гидроцилиндров.
