«Нанесение защитных щитков на диаметр вала как мотокультиватора, так и кротокультиватора с двигателем Lifan. Руководство по замене и установке двигателя в кротоводы»

Люди, у которых есть дачные участки средних и больших размеров, а также люди, чей огород требует много усилий для обработки, часто страдают от нехватки сил. Ведь каждый человек сложен по-разному, и не каждый способен перекопать в одиночку площадь своего участка. По этой причине еще в далёком 1983 году советские инженеры сконструировали первую модель мотокультиватора «Крот».

С тех пор прошло больше двух десятилетий, но постоянно совершенствующиеся модели мотоблока «Крот» по-прежнему востребованы на рынке.

Мотокультваторы Крот – в чем причина популярности?

Эти культиваторы российского производства превосходят другие отечественные и некоторые импортные аналоги практически по всем параметрам. Такая техника позволяет установить плуг, фрезы и различные окучники. Эти модели успешно справляются с обработкой целины и тяжелых глинистых грунтов.

Как показывает практика, лучше всего эти агрегаты подходят для работы на участках, площадью не более 10 соток.

Самой компактной моделью считается агрегат «Крот М», обладающий мощностью в 5 л. с. Он подходит для вспашки небольших участков с применением широкого спектра навесного оборудования. Если обрабатываемый участок имеет большую площадь, то стоит рассмотреть представителей ряда МК – они более мощные и надежные.

Сфера применения и возможности использования

Конкретное назначение мотокультиватора «Крот» – это выполнение широкого спектра сельскохозяйственных работ по обработке почвы. На дачных и приусадебных участках, на огородах и в подсобном хозяйстве. Владельцы этих небольших «земельных угодий» знают по опыту, что перекопать их вручную можно только лишь с существенной затратой времени и физических сил. А мотоблок «Крот» как раз и призван сберечь время, силы и здоровье своего владельца.

Эта малая (как по размерам, так и по мощности), агротехника применяется, в первую очередь для рыхления, выравнивания, боронования земли на небольших (до 0,1 га) земельных участках. В инструкции к мотоблоку «Крот» указывается, что он предназначен для неглубокой (до 25-ти сантиметров) обработки (фрезерования без оборота пласта) почвы; её рыхления, боронования, выравнивания, прополки междурядий и других подобных работ «на личных приусадебных, огородных и садовых участках с обрабатываемой площадью от 0,04 до 0,1 га)».

Основные операции по обработке земли осуществляются с помощью рабочего органа мотокультиватора – фрезы (роторов с ножами специальной формы). Крутящий момент от двигателя через клиноременную передачу, шестерни и звёздочки с цепью передается на вал редуктора с закрепленными на нем роторами. Ножи роторов при вращении отрезают пласты почвы, крошат и перемешивают их, одновременно вызывая поступательное движение мотокультиватора вперёд.

По сравнению с плугом, фреза лучше рыхлит почву, измельчает корни сорной растительности, а также равномерно перемешивает с почвой органические и минеральные удобрения по всей глубине обработки. Производители уверяют, что применение мотокультиватора «Крот» возможно даже на тяжёлых почвах, и при обработке целинных участков.

Мотоблок «Крот» также можно использовать для перекачивания воды из открытых водоёмов и ёмкостей. Для этого на его раму устанавливается насосная установка, соединённая клино-ременной передачей с двигателем. А с тягового редуктора клино-ременная передача при этом снимается. Насосная установка «МНУ-2», используемая для данной работы, естественно, приобретается отдельно.

Некоторую пользу «Крот» может принести также и для перевозки грузов массой до 200 кг на малогабаритной тележке «ТМ-200» с поворотно-сцепным устройством. Обрезиненные колёса надеваются на выходные валы редуктора. «Крот» сравнительно прост в обращении, не требует большого помещения для хранения, а незначительные масса и габариты упрощают его транспортировку.

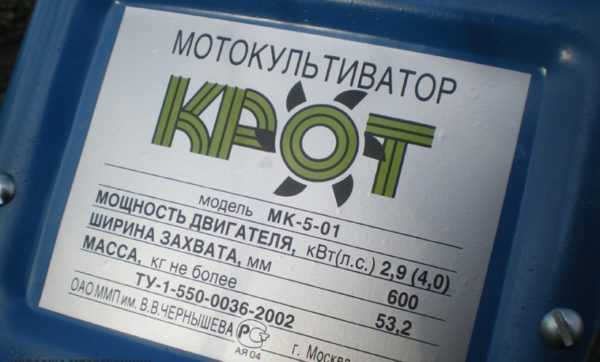

Технические характеристики и обзор

Производство мотоблоков крот было начато в 80-х на машиностроительных заводах в России. Они характеризовались как простые в эксплуатации машины для сельскохозяйственных работ. В то время они сопутствовались маломощными двигателями, рассчитаны были на очень узкий спектр задач. Вследствие чего появились негативные отзывы о мотоблоке Крот со стороны пользователей, которые нарекали на недостаточную мощность. В итоге разработчики модернизировали модель. После чего, ситуация улучшилась.

На сегодняшний момент мотоблоки Крот представляют собою универсальные сельскохозяйственные машины, которые способны на многое. Но все же производителем рекомендуется обрабатывать мотоблоком незначительные земельные участки. Их площадь должна быть в диапазоне 0,02-0,1 гектаров. Данный мотоблок совместим с большим количеством навесного оборудования.

Инструкция по эксплуатации

Бензиновый и электрический культиватор Крот является надежным и функциональным приспособлением, однако срок его службы напрямую зависит от соблюдения инструкции по эксплуатации.

Существует ряд правил, которых нужно придерживаться при использовании мотоблока.

Техническое обслуживание

Поскольку бензиновые модели работают за счет сгорания топливной смеси и моторного масла, необходимо придерживаться заводских пропорций компонентов, создавая смесь. В противном случае двигатель вскоре выйдет из строя.

Отзывы владельцев на тематических форумах подчеркивают, что использовать аналоги рекомендованного производителем масла М-8В нельзя, поскольку они не обладают требуемыми параметрами.

Перед запуском и началом работы нужно убедиться в затяжке крепежных элементов и проверить работоспособность клиноременной передачи, заднего хода и рабочих систем. Следует ознакомиться с уровнем топлива и масла, а по необходимости оценить состояние воздушных фильтров.

В течение первых 15-20 часов выполняется обкатка оборудования с установленными навесными орудиями. В этот период разрешается эксплуатация агрегата на небольших нагрузках, а вспахивание земли осуществляется в 2-3 захода на глубину не больше 10 см.

Замена масла в редукторе силовой установки осуществляется через 5 часов работы, в редукторе ходовой — через 25 моточасов.

Дальнейший технический осмотр предусматривает базовое обслуживание с очисткой машины от загрязнений и смазывания рабочих узлов на культиваторе Крот специальными маслами.

Подготовка к хранению

Если мотокультиватор Крот 2 не будет эксплуатироваться в течение 2-3 месяцев, важно избавиться от топливной смеси в карбюраторе и выполнить простое обслуживание. Если машина будет находиться на длительном простое, в цилиндр следует поместить 70 см³ моторного масла и легкими движениями повернуть коленвал.

Поверхность механизмов протирается смоченной в топливной смеси ветошью.

Силовой установкой является 2-х тактный двигатель воздушного охлаждения. Двигатель вырабатывает 2.6 л.с. В качестве горючего мотоблок использует бензин (АИ-76, АИ-80) с маслом (М-12ТП). Бензобак рассчитан на 1.8 л. В рабочем состоянии агрегат обрабатывает земельный участок 350, 600 мм по ширине и до 250 мм в глубину. Трансмиссия включает в себя только одну передачу (вперед). Вес мотоблока Крот составляет 48 кг. Основные габаритные размеры сельскохозяйственной машины: длина-1300 мм, ширина-1060 мм, высота -810 мм. Во время фрезерования производительность составляет 150-200 м2/час. Установлен воздушный элемент съемного типа. Зажигание мотоблока Крот электронное бесконтактное.

Отзывы владельцев

Владимир, 42 года

«Купив “Крот” сразу же пустил его в работу. Поначалу очень расстроился, так как целина не поддавалась, “Крот” явно не справлялся со своей задачей. Но обратившись за советом к товарищу понял, что такие почвы с пылу-с жару не возьмешь, необходимо сначала обкатать двигатель, подготовить его к таким нагрузкам. Затем я узнал, что лучше пахать такую землю в несколько этапов, врезаясь с каждым разом все глубже и глубже. Дело пошло. За последние 7 лет (с момента покупки) прикупил все необходимое для посадки и копки картошки, в прошлом году обзавелся тележкой. В качестве сенокосилки не использовал, нет надобности. Так что теперь не жалею о покупке.»

Андрей, 28 лет

«Я купил “Крот” в 2014 году. Поначалу долго выбирал, изучал все слабые и сильные места и решил остановиться на культиваторе МК-5-01 с хондовским движком. Работает без передышки стабильно! За раз могу свободно взять 10 соток. Раму в прошлом году немного усилил, стараюсь держать его в чистоте — проблемы с зажиганием и т. д. мне ни к чему! За три года работы “Крот” отработал свою стоимость в разы!»

Детально о двигателе

Первые модели мотоблоков не отмечались особой мощностью. Несмотря на это, они обладали большим моторесурсом. Стандартный 2-х тактный двигатель вырабатывал всего лишь 2.6 л.с. Этих единиц мощности хватало только на некропотливые задачи. Как уже было сказано, это вызвало недовольство со стороны пользователей техники. В результате разработчики провели ряд мероприятий, которые были связаны с модернизаций основного производительного элемента. Приложенные усилия дали результат. Таким образом, нынешние «Кроты» оборудованы четырехтактными производительными элементами с учетом иностранных технологий. Органы управления мотором размещены на руле.

Перечислим основные достоинства, которые подчеркивают все дачники:

Навесное оборудование

Дополнительное навесное оборудование увеличивает функциональность мотоблока, превращая его в универсальное сельскохозяйственное орудие. Для мотоблоков Крот существует возможность агрегировать с большим ассортиментом навесного оборудования.

Фрезы

Используются для культивации почвы на заданную глубину.

Фрезы бывают двух типов:

Адаптер

Это особое приспособление, состоящее из сиденья, рамы и дополнительных колес (одно или два), которое устанавливается на мотоблок при помощи сцепки.

Благодаря адаптеру, агрегат превращается в легкий мини-трактор.

Прицеп

Прицепная тележка может иметь различные габариты и грузоподъемность. Максимальный вес, который она может перевозить, это 500 кг.

Основное предназначение прицепа — транспортировка штучных и сыпучих грузов.

Косилки

В летний период целесообразно использовать мотоблок и в качестве сенокосилки, для этого необходимо лишь приобрести, или изготовить самостоятельно, соответствующее навесное оборудование.

Косилки бывают нескольких видов:

Наибольшей популярностью пользуется сегментная косилка. Она работает по принципу ножниц.

Колеса

Они присутствуют во всех моделях Крота и используются для:

Для улучшения сцепления агрегата с землей колеса снабжаются мощными протекторами.

Гусеничная приставка

Данная навеска увеличивает площадь контакта с землей, улучшает сцепление и проходимость, особенно в зимнее время.

Грунтозацепы

Это большие металлические колеса с наваренными ребрами, надеваемые на вал вместо пневматических колес. Роль грунтозацепа — транспортировка мотоблока вперед и вспушивание почвы ребрами.

Для вспашки земли используется оборотный плуг. Он имеет схожие функции с фрезами, но плуг актуальнее применять при первичной обработке целины и осенью, в качестве дополнительной борьбы с сорняками.

В остальных случаях лучше пахать фрезами — они не повреждают плодоносный слой почвы и отлично ее культивируют.

Снегоуборщик

В зимнее мотоблок Крот в агрегации с снегоуборочной навеской подойдет для расчистки территории от снежных заметов.

Существует несколько видов снегоуборочных насадок:

Картофелесажалка

Используется для механизации процесса посадки картофеля.

В бункер засыпается семенной картофель, специальное устройство его поштучно захватывает и укладывает в заранее проделанную борозду на определенную глубину. Затем поверх овоща формируется почвенный гребень. Расстояние между клубнями выставляется заранее.

Картофелекопатель

Это оборудование позволяет быстро и качественно собрать урожай картофеля. Овощи захватываются и вытаскиваются наружу, при этом земля просеивается сквозь специальные прутья, оставляя картофель целым.

Утяжелители

Утяжелители надеваются на вал и колеса мотоблока и позволяют агрегату глубже погрузиться в почву. Использование утяжелителей актуально на машинах, вес которых не достигает 100 кг.

Сцепка

Одним из самых важных узлов мотоблока является сцепка. Это устройство позволяет агрегатировать мотоблок с любым навесным оборудованием. Существует две разновидности сцепок: с регуляцией, и без нее.

В регулируемых моделях можно выставить не только горизонталь, но и угол атаки.

Описание конструкции

Стандартный культиватор Крот наиболее распространенной модели МК-1А состоит из следующих элементов:

Ремонт культиватора своими руками

Самостоятельный ремонт мотоблока Крот, находящегося на гарантийном обслуживании, не рационален. При таких обстоятельствах лучше обратиться в сервисный центр. Если же гарантийный срок прошел, можно попытаться самостоятельно устранить неполадки.

Мотоблок Крот является простым устройством, поэтому несложную поломку в нем может устранить любой человек, знакомый с инструкцией по эксплуатации и схемой блока.

Самыми распространенными поломками являются:

Обычно владельцы этих мотоблоков сталкиваются с нарушениями в работе мотора. Он может совсем не запускаться или работать с перебоями.

Признаками неисправностей являются:

Алгоритм проверки наличия неполадок таков:

Обратиться за профессиональной помощью при невозможности самостоятельно определить неполадки и устранить их.

Как выставить зажигание

Для выставления зажигания следует воспользоваться специальным щупом и выставить зазор между электродами в пределах 0,6-0,8 мм. После этого проверить, образуется ли искра бесконтактного магнето МБ-1.

Рекомендуется использовать свечи зажигания А-11 или А17В.

Замена ремня

Приобретать ремень для мотоблока Крот следует в соответствии с указаниями производителя в инструкции. Установка неподходящих моделей от неизвестных производителей повлечет за собой возникновение дополнительных проблем.

Для замены ремня следует действовать так:

КРУГЛЫЕ:
Pubert MB 31H, Caiman MB 33R — 15мм

«Partner» 5054; Beezone CJD-1004-1 — Ф 19,5мм

Honda F220, Honda F360, Texas «Hobby» 300 В; DDE V380 II; Triunfo TB30; ZigZag GT408; «Eurosystems» Z2, Champion BC4401, Pubert MB 50H,»Pubert» MB FUN-350, Caiman MB 86R-Ф 20мм

МКМ 75 «Мини Нева»; Viking VH 400; VH 440; HB445; VH540; HB585; VH660; Eurosystems Z3; МК «Eurosystems» EURO 3; «Eurosystems» EURO 5; «Eurosystems» EURO 3RM; Крот, Салют, Фаворит, Тарпан, Мастер, Мотоблок М-3, Дачник,»StigaSilex» 75R; Stiga Silex» 500 G; «AL-KO Farmer» MH 5001R ; DDE V700 II; MTD T240; SunGarden T240; Т390; Robix156B; Efco MZ 2050 — ф 25мм

MTD T205; T245; T330; T380 — 25,5мм

DDE V600 II 65HPR; T6.5/900 FB PG Florida — 28мм

Texas»TX»501; Texas»TX»502;Texas 572 Lilli, Texas»Lilli» 552; «Hobby» 500, Нева МБ-2, Нева МК-100; DDE V500, Каскад, Ока, Луч, Угра нью, FlyRiverCJD1003-4; АФ Кипор — Ф 30мм

Кутаиси Супер 610 — Ф 35мм.

шестигранники
Угра старая — шестигранник на 22

DDE V700 II (DW; DWN; H160WL4); Texas»Futura» 6003; Weima WM 500; T7,5/900 2 FB PG Montana; T7,0/1000 2FBPG Nevada — шестигранник на 23

КАМА/КИПОР -модели 610 и 910 — 6-гранник на 26мм

105-е китайцы (заря и клоны); Weima WM 1100 — шестигранник на 32 , в новых вроде 27

Использование мотокультиватора Крот

Владельцы дачных участков, огородов, а такие жители сельской местности наверняка оценили по достоинству такую проверенную временем и всевозможными нагрузками агротехнику, как мотокультиватор “Крот”.

Кто же является его производителем? Эта техника появилась на свет в далеких 80-х годах в Советском Союзе на авиационном заводе АО «ММП им. В.В. Чернышева». Производитель культиватора “Крот” подарил всем, кто занимается сельским хозяйством для личных нужд, настоящий мини-комбайн.

Мотокультиватор Крот может выполнить практически любые агротехнические работы

Время идет, технический прогресс ведет нас вперед, и вот уже созданы новые прогрессивные (улучшенные) модели, которые радуют своих владельцев более расширенными функциями.

Желаете узнать все о мотокультиваторе “Крот” — его модификациях, технических характеристиках, особенностях моделей, а также сколько стоит та или иная разновидность культиватора? Ответы на эти вопросы, а также видео обзоры и отзывы потребителя помогут вам определиться с моделью культиватора “Крот”.

Модели мотокультиватора «Крот»

• МК-4-03
• МК-5-01
• МК 9-01/02

Каждая из указанных моделей моторизированного культиватора также имеет несколько разновидностей, улучшенных модификаций.

Рассмотрим основные характеристики и особенности каждого из представленных агрегатов.

МК-1А

Отметим, что это самый компактный агрегат, оснащенный небольшим двухтактным карбюраторным двигателем (на 2,6 л. с), который, меж тем, в состоянии обработать приличный участок земли. Благодаря своим габаритам востребован для работ в теплицах.

Культиватор этой модели не имеет реверса и способен двигаться вперед всего на одной скорости, но это не убавляет его огромного функционала (возможностей). Сравнительно небольшой вес агрегата (48 кг) позволяет с легкостью его транспортировать в нужном направлении.

Мотокультиватор Крот МК-1А

Этот агрегат немного габаритнее предыдущего, да и вес уже не 48, а 51 кг. Однако его все еще можно перевозить в багажнике своего авто, либо на крыше. Большая производительность культиватора “Крот” МК 3-А-3 обусловлена большей мощностью двигателя марки GeoTeck, она составляет 3,5 л. с.

Основной отличительной чертой марки МК 3-А-3 от МК-1А является появившаяся функция реверса. Вместе с ней улучшились эксплуатационные характеристики культиватора, а также работать с машиной стало намного удобнее.

Мотокультиватор Крот МК-3-А-3

Это агротехническое оборудование имеет 53 кг веса и двигатель марки Briggs&Stratton на 4,0 л. с. Присутствует функция реверса и по одной скорости вперед-назад. В данном мотокультиваторе увеличились глубина и ширина захвата, что позволило ему выполнять агротехнические работы более продуктивно и качественно.

Мотокультиватор Крот МК-4-03

Данная модель по своим техническим характеристикам во многом схожа с предыдущей моделью, та же ременное сцепление и цепной редуктор, вес, производительность двигателя, ширина и глубина захвата. Однако в основе устройства приспособлен совсем другой тип двигателя (Honda), отличающийся выносливостью и мощностью (4,0 л. с.).

Компактные размеры и вес в 53 кг позволяют без проблем совершать транспортировку культиватора к выбранному объекту.

Удобный, функциональный агрегат с мощностью двигателя (марки HAMMERMANN) 5,5 л. с. Этот мотокультиватор способен без особого труда одолеть даже целинные земли. Прочные фрезы и другое навесное (прицепное) оборудование сделали этот культиватор незаменимым помощником на приусадебном участке, небольшом фермерском хозяйстве, в огороде и даже в теплице.  Габариты и вес агрегата не создадут проблем с транспортировкой.

Мотокультиватор Крот МК-9-01

Это агротехническое устройство предназначено для качественной автоматической обработки всех видов почв, посадки и выкопки картофеля, ухода за растениями (прополка, окучка), а также для покоса травы, откачки вод, уборки снега и т. д.

Вместе с мотокультиватором в комплекте идут фрезы диаметром 33 см, остальное оборудование (окучники, косилку, картофелесажалку и копалку можно приобрести отдельно). Многие умельцы самостоятельно изготавливают такие прицепные орудия для мотокультиватора “Крот”, как снегоуборщик и другие.

Мотокультиватор Крот Р

Удобная функция реверса (отсутствующая в первых моделях), существенно повышает удобство работы с культиватором. Мощность двигателя марки Subaru составляет 3,5 л. с.

Вспашка почвы

Основное предназначение любого из представленных мотокультиваторов “Крот” — вспашка почвы. Для этой цели могут использоваться прочные фрезы, диаметром 33 см, или же навесной оборотный плуг, крепящийся к культиватору сзади с помощью специальной сцепки. В первом же случае вспашка происходит благодаря движущимся фрезам, которые надеваются на вал редуктора.

Окучивание

Когда нужно окучить грядки применяется специальное приспособление — окучник. При этом фрезы снимаются, а на их место устанавливаются колеса с грунтозацепами из металла. К задней части “Крота” прикрепляется окучник (сошник снимаем).

Прополка

В борьбе с сорняками помогут специальные приспособления — полольники, которые надеваются на фрезы вместо съемных ножей. Если к задней части мотокультиватора прикрепить сошник, то кроме прополки будет производиться еще и окучка.

Посадка картофеля

Посадка картофеля и последующий сбор урожая — трудоемкое занятие для тех огородников, кто не успел приобрести мотокультиватор “Крот” любой модели. Кроме самого агрегата понадобится специальное прицепное оборудование — картофелесажалка и картофелекопалка. Попробовав всего один раз эти приспособления в работе, вы навсегда забудете о боли в спине и неимоверной усталости во время посадки и сбора картофеля.

Покос

Покос лужаек, газонов и пастбищ при помощи все того же агрегата будет осуществляться с помощью косилки, закрепленной в передней части агрегата. Все что нужно — закрепить пневмоколеса на валу редуктора, надеть ремни на шкивы косилки и мотокультиватора.

Перекачка жидкости

Для перекачки жидкости используется мобильная насосная станция, которая также закрепляется на культиваторе. Благодаря клиноременной передачи агрегат соединяется с двигателем “Крота”, при этом не забываем снять клиноременную передачу с редуктора.

Перевоз груза

Специальные тележки, крепящиеся к мотоблоку помогут перевезти только что собранный урожай (штучные грузы, сыпучие и др.) к месту хранения. Специальные крепления (поворотный сцепной механизм) не даст прицепу опрокинуться. Максимальная загрузка прицепа — 200 кг.

Правильно организованное и проведенное техническое обслуживание культиватора способно на долгие годы продлить его жизнь и работоспособность. Существует несколько операций, возвращающих к нормальной работе агрегат:

Важно! Все эти действия необходимо производить регулярно, сразу после использования “Крот». Тогда его срок службы точно превысит заявленные 40 лет.

Последние модели “Крота” оснащены импортными двух- и четырехтактными двигателями. Можно выделить следующие марки:

Соблюдайте простые правила обслуживания

Выбрав мало М-8В, помните, что работать с этим маслом можно при температуре до 27 градусов, выше — не рекомендуется из-за перерасхода. Другие рекомендуемые варианты не используется, если температура воздуха ниже 4 градусов;

Видео обзоры

Общий обзор мотокультиватора Крот

https://youtube.com/watch?v=zUoPmNkZzrs%3Ffeature%3Doembed

Мотокультиватор МК -1 «Крот» в комплекте только с одним рабочим органом — почввенной фрезой. Применение МК -1 особенно эффективно на тяжелых глинястых почвах, тка как фреза диаметром 320 мм, обладая большим вращающим моментом, хорошо измельчает почву. Намечается разработать дополнительные приспособления, расширяющие сферу использования мотокультиватора и мтофрезы.
МК -1 «Крот» состоит из рамы, на которой установлены двухтактный карбюраторный двигатель с принудительным воздушным охлаждением, цепной редуктор, штанга управления с рукоятками, рычаги транспортировочных колес. Единственный цилиндр двигателя отклонен от продольной оси мотокультиватора на 40 градусов. Ручной стартер совмещен с вентилятором двигателя и расположен с левой по ходу стороны мотоблока. В верхней части над двигателем расположен топливный бак емкостью 1,5 литра, прикрытый капотом. В передней части двигателя установлены воздушный фильтр и бензокран.
На рабочем (выходном) валу цепного редуктора установлены ножевые звездочки почвенной фрезы (от 2 до 4). Дополнительно могут быть установлены еще две ножевые звездочки. Соответственно ширина обработки почвенной фрезой составляет от 33 до 58 см, а с дополнительными ножевыми звездочками — до 83 см. Вращающий момент почвенной фрезе передается от коленчатого вала двигателя через клиноременную передачу (передаточное число 2,77), прикрытую кожухом, к входному валу цепного редуктора, а далее — через цепь (передаточное число 8). Частота вращения рабочего вала редуктора 85 оборотов/мин.
Роль механизма сцепления в трансмиссии выполняет клиноременная передача, натяжной ролик который управляется специальным рычагом, находящимся на правой рукоятке штанге управления. На левой рукоятке штанги расположен рычаг управления дроссельной заслонкой карбюратора. Для остановки двигателя служит кнопка «стоп». Часовой расход топлива мотокультиватором — не более 1,2 кг/ч.

Система питания двигателя мотокультиватора МК — 1 в отличие от системы питания двигателя Д — 300 включает в себя сухой воздушный фильтр с одним бумажным фильтрующим элементом ЭФВ — 3 — 1А. Используемый карбюратор имеет марку К — 60В. Этот же карбюратор устанавливается на мотоблоке М — 3. В корпусе карбюратора 1 с горизонтальной смесительной камерой (рис. 3.27) выполнены все каналы: воздушный 20 системы холостого хода, разбалансировочный 9, дренажный 10 и канал, обеспечивающий подачу топлива в поплавковую камеру 12 и запирающийся иглой 15 клапана. Сверху карбюратор закрыт крышкой 2, под которой располагаются рычаг 3, ось поворота воздушной заслонки 19 и пружина 5, обеспечивающая отжатие в нижнее положение дроссельной заслонки 6 шиберного типа. Подъем заслонки в верхнее положение, т.е. ее открытие для увеличения подачи смеси в двигатель, обеспечивается тросом (на схеме не показан), проходящим через направляющую 4, также установленную в крышке карбюратора. Подача топлива в поплавковую камеру осуществляется через штуцер 17, закрепляемый вместе с крышкой на корпусе карбюратора винтом. Между крышкой штуцера и корпусом карбюратора находится сетчатый топливный фильтр 16, предохраняющий от попадания с топливом в карбюратор механических примесей и воды. В поплавковой камере располагается поплавок 14 тороидальной формы, как и у двигателя мотоблока «Мепол — Терра». Поплавок 14, всплывая при поступлении топлива, закрывает его доступ иглой 15 клапана, поддерживая тем самым в поплавковой камере постоянный уровень топлива. В центральной части поплавковой камеры располагается жиклер 13, обеспечивающий подачу топлива в распылитель 11, установленный в узкой части диффузора карбюратора. Регулировка положения дроссельной заслонки 6 осуществляется винтом 7, а количества воздуха, поступающего в канал системы холостого хода, — винтом холостого хода 18. При этом топливо в систему холостого хода поступает через отверстие распылителя 11, а смесь поступает в диффузор карбюратора по каналу 8. Кратковременное обогащение смеси в карбюраторе достигается нажатием пальца на утопитель 21 поплавка, что сразу же повышает уровень топлива в жиклере 13.

Бесконтактное электронное магнето МК — 1 (рис. 3,38) состоит из генератора 5  (ротора и статора)  переменного тока, преобразователя — кометатора и высоковольтного трансформатора (катушки зажигания) 2. При вращении коленчатого вала 20 (см. рис. 3.11) двигателя и жестко связанного с ним ротора магнето 30, с внутренней стороны которого закреплены постоянные магниты 22, в статорных обмотках 21 магнето наводится переменное напряжение, которое прикладывается к электроннному преобразователю и далее заряжает накопительный конденсатор. При определенном положении ротора магнето 30 через управляющий электрод тиристора происходит разрядка накопительного конденсатора и передача от него накопленной энергии в первичную обмотку катушки зажигания. При этом в ее вторичной обмотке наводится высоковольтный импульс, обеспечивающий подачу по проводу 19 через помехоподавительный наконечник 34 электрического разряда к электродам свечи 2 зажигания. На рис. 3.38 свеча зажигания А17В обозначена цифрой 4, а помехоподавительный наконечник — цифрой 3. Чтобы остановить двигатель мотокультиватора, достаточно нажать кнопку 1.

Шнуровой стартер МК — 1 конструктивно аналогичен описанному, он также имеет шнур 26 (см. рис. 3.11), намотанный на барабан 27, спиральную пружину 28 и храповик 29, но прокручивание коленчатого вала двигателя осуществляется через стакан 24, который также позволяет осуществить запуск двигателя с помощью запасного пускового шнура в случае выхода из строя стартера. Для этого на конце шнура завязывается в узел, который при снятом с двигателя пусковом устройстве вставляется в паз стакана 24, выступающего из кожуха вентилятора — маховика 31. Затем шнур наматывается на стакан против часовой стрелки. При резком натягивании шнура осуществляется запуск двигателя.

Рис. 4.9. Редуктор мотокультиватора МК-1 «Крот»:
1 — вал; 2, 14, 15 — сальники; 3, 8, 11, 13 — подшипники; 4, 7 — корпуса правый и левый; 5 — пробка; 6 — прокладка; 9 — заглушка; 10 — вал со звездочкой и шестерней; 12 — цепь роликовая; 16 — вал со звездочкой

Редуктор мотокультиватора МК-1 «Крот» (рис. 4.9) комбинированный, в нем однорядной цепной передаче предшествует шестеренная, что позволяет иметь только одну передачу. Однорядная цепь 12 имеет длину 666,75 мм и содержит 41 звено. Корпус редуктора литой, из двух половин (4 и 7), а по сборке подобен редуктору МБ-1.

Простейшая шестеренная коробка передач (см. рис. 4.7) состоит из двух основных, параллельно расположенных валов, на которых установлены шестерни: вал 5 получает вращение от двигателя и называется первичным или ведущим, а вал 4 передает вращение от коробки передач на последующие механизмы трансмиссии и называется вторичным или ведомым. Шестерни, находящиеся на ведущем валу, соединены с ним при помощи шлицев. Такое соединение позволяет перемещать эти шестерни вдоль вала, вводя их в зацепление или выводя из зацепления с соответствующими шестернями, сидящими на ведомом валу. Эти подвижные шестерни могут быть одинарными или спаренными и называются каретками 1.
На ведомом валу шестерни обычно закреплены неподвижно, т. е. они не могут перемещаться вдоль вала. На выходе из коробки передач на. ведомом валу размещается малая коническая шестерня 2, которая передает вращающий момент от коробки передач к механизмам заднего моста. Положение шестерен в коробке передач, при котором вращающий момент от ведущего вала не передается к ведомому (мини-трактор остается неподвижным), называется нейтральным.
Для перемещения кареток, с целью получения различных вариантов зацеплений шестерен, а также установки шестерен в нейтральное положение в коробке передач предусмотрен механизм переключения передач. Например, введение в зацепление малой шестерни 1 первичного вала с большой шестерней 5, расположенной на вторичном валу, позволяет получить низшую передачу. Шестерни на валах располагаются в картере коробки передач, который закрывается крышкой. В крышке монтируется механизм переключения передач. Валы в картере устанавливаются на подшипниках. Детали коробки передач смазываются маслом, которое заливается в картер.

Ступенчатые, коробки передач, применяемые на минитракторах, различают по следующим признакам:
числу валов, участвующих в передаче вращающего момента; двухвальные, трехвальные и т. д.;

числу передач (ступеней) переднего хода: двух-

ступенчатые, трехступенчатые, четырехступенчатые и т. д.;

числу подвижных шестерен (кареток): двухходовые, трехходовые и т. д.;

расположению валов относительно продольной оси трактора: с продольным, поперечным и вертикальным расположением;

способу зацепления шестерен: с подвижными шестернями и шестернями постоянного зацепления;

типу применяемого шестеренного механизма: с неподвижными осями и планетарные.

Информация взята с сайта

Правила выбора и установки двигателя для мотоблока Крот

Для упрощения обработки земли и различных сельскохозяйственных работ в подсобных хозяйствах применяются средства механизации, такие как мотоблок Крот. Устройство успешно справляется с культивацией и рыхлением почвы, прополкой междурядий и сорняков, окучиванием картошки и перевозкой грузов. Отличается простотой и надежностью в эксплуатации, мобильностью и небольшими габаритами, что удобно для транспортировки в багажнике авто, долговечностью и универсальностью применения.

Мотоблок Крот представляет собой рамную конструкцию, разделенную на две полурамы. В верхней части находятся рукоятки трубного типа и кронштейн для размещения навесного оборудования, расположенный с задней стороны. На рукоятки выведены органы управления: сцепление и переключатель оборотов. В некоторых моделях есть еще и переключатель заднего хода.

Схема устройства мотокультиватора Крот МК-1А-01-Ц

Устройство комплектуется четырьмя фрезами, по 2 наружных и внутренних, а также сошником. Дополнительно устанавливается окучник для грядок, картофелевыкапыватель или плуг, насос для подачи воды, косилка.

К несущей раме крепится болтами двухступенчатый редуктор шестереночного типа с цепной передачей и двигатель внутреннего сгорания, которые соединены между собой клиноременной трансмиссией. Над ними находится топливный бак.

Сцепление у минитрактора выключенное и переключается рукояткой как на мопеде. Включение сцепления обеспечивает натяжение ремня для передачи крутящего момента без проскальзывания.

На выходные валы редуктора монтируются фрезы для обработки почвы либо колеса для перемещения грузов или совместного использования с плугом. Фрезы служат основным рабочим органом и представляют собой ротор со специальными ножами. Они вращаются и срезают, измельчают и перемешивают почву при постепенном перемещении вперед. Глубина обработки будет зависеть от длины используемого сошника.

Фреза тщательнее рыхлит землю и перемешивает удобрения по сравнению с плугом. Показывает хорошую производительность на тяжелых грунтах и целине.

Мотоблок Крот свободно перемещается на встроенных колесах. Перед началом работы их снимают или поднимают, фиксируя в нужном положении. В первые 15 часов эксплуатации нельзя давать полную нагрузку. В это время проходит приработка деталей. При «ударном» темпе использования сразу после покупки снижается производительность мотора.

Сборка фрезы для мотоблока Крот

Обзор моделей мотокультиватора Крот

В классическом исполнении двигатель Крота одноцилиндровый, двухтактный с карбюратором и принудительным воздушным охлаждением.

Мотор оснащен несъемным стартером. Запускается вручную с помощью троса по принципу бензопилы.

Схема редуктора и двигателя мотокультиватора МК-1 «Крот»

Устройство карбюратора — как и на мопедах советского периода Рига», «Верховина» или «Карпаты».

В моторе используется сухой воздухоочиститель со сменным фильтрующим элементом.

Заправлять его следует низкооктановым бензином марки А-76 с добавлением моторного масла «М-8В1» (автол), выдерживая пропорцию 1:20.

Зажигание бесконтактное, электронное модели «МБ-1», как на советских бензопилах со свечой «А-17В». Установка свечи «А-11» обеспечивает стабильную работу двигателя без нагарообразования.

Модификации мотоблока Крот комплектуются более мощными 4-хтактными моторами производства Китай.

Какой двигатель подходит для мотоблока Крот

«Слабым звеном» мотоблока Крот остается двигатель, которому не хватает производительности, и он плохо заводится. Владельцы агрегата пытаются решить эту проблему самостоятельно.

Конструктивное исполнение рамы Крота позволяет заменить двигатель устройством другого производителя. Переделки потребуются минимальные и несложные, поэтому они вполне под силу для самостоятельного выполнения. В большинстве случаев двигатель стандартной комплектации мотоблока заменяют 4-хтактными моделями с лучшими рабочими характеристиками.

Двигатель Lifan 168FB

Оптимальным решением для замены является Lifan 168FB мощностью 6,5 л. с. Для этого мотора легко найти запчасти в специализированном магазине по доступной цене. При выборе нужно проверить диаметр входного вала. Он должен быть 20 мм. Для надежной работы устройства масляная ванна с воздушным фильтром предпочтительнее, потому что эксплуатировать двигатель придется в условиях повышенной запыленности.

Хорошим решением будет двигатель Patriot. Обойдется он недорого. Единственное условие – это наличие на участке электропроводки.

Двигатель Honda GC 135 – устройство

Двигатель Honda GC 135 подходит для любых условий работы и потребляет мало топлива. Профессиональная конструкция 4-хтактного мотора имеет одноблочный цилиндр из алюминия с зубчатым приводным ремнем. Отличается легкостью и экологичностью.

Подойдет для установки на мотоблок Крот двигатель Sadko DE-220. Мощность у него около 4,2 л. с и выходной вал диаметром 19 мм, поэтому шкив придется доработать. Запуск устройства осуществляется через шнур.

Улучшенные технические данные имеет 4-хтактный мотор Forza 160F мощностью 4 л. с. Для работы ему потребуется бензин марки АИ-92.

Мотор для мотоблока Крот можно устанавливать и других моделей, но только небольшой мощности. Достаточно ограничиться 6 л. с. Мощный двигатель излишне нагружает редуктор и приводит к поломкам.

Как произвести замену

Безотказная работа минитрактора будет зависеть от соблюдения последовательности установки и подключения.

О недостатках мотоблока

Многофункциональный мотоблок Крот имеет свои недостатки:

Мотоблок Крот в работе

Установка двигателя Lifan LF 168 F2 на мотоблок КРОТ

С помощью культиваторов «Крот» дачники и владельцы участков вспахивают, пропалывают землю, окучивают картофель. Машина рыхлит, перемешивает, насыщает кислородом почву. Глубина обработки варьируется от 12 до 25 мм в зависимости от модели. Устройство ножей предусмотрено для срезания, измельчения поверхностного почвенного слоя. В управлении агрегат прост и удобен.

Особенности устройства мотокультиватора

Схемa культивaторa Крот

Все модели культиваторов «Крот» имеют сходную конструкцию. Машины оснащены шестеренчато-цепным редуктором, рамой, рукоятками, кронштейном для присоединения оборудования. На раме установлен двигатель, сообщающийся с валом редуктора трансмиссией.

Фрезы (ножи) обрабатывают почву на глубине до 25 см. Для расширения функционала предусмотрены дополнительные навесные инструменты: тележка, помпа или насос, косилка и другое оборудование.

Рычаги, присутствующие на рукоятках, используются для переключения сцепления, оборотов двигателя. Новые модели могут быть оснащены переключателем заднего, переднего хода. Для перекатывания предусмотрены простые или прорезиненные колеса. Колесную базу можно поднять либо снять.

Характеристики двигателя

Мотокультиваторы «Крот» оснащены одноцилиндровыми двухтактными моторами с воздушным охлаждением. Предусмотрен сухой воздушный фильтр, несъемный ручной стартер на тросе. Система зажигания является бесконтактной.

Двигатель «Крота» имеет характеристики:

Для заправки подходят бензиновые смеси с невысоким октановым числом и моторным маслом (20:1).

Двигатель мотоблока Крот

Трансмиссия

Двигатель и трансмиссия культиваторов «Крот» объединены в одну систему. Редуктор рассчитан на одну передачу, приводится в движение через шкив и клиноременную трансмиссию. Сцепление выжимается рукояткой как у мотоцикла.

Модификации культиваторов «Крот»

Модернизированные версии «Крота» оснащены редуктором с обратным ходом. Культиваторы могут иметь модифицированный карбюратор, бензобак, воздухоочиститель.

Современные агрегаты оснащаются двух, четырехтактными импортными двигателями. В модельном ряду предусмотрены различные двигатели на электрической тяге, работающие от сети. Электродвигатели подходят для промышленных теплиц, так как не вырабатывают токсичные выбросы.

Выделяют три основные категории культиваторов «Крот»:

Технические характеристики серии МК

МК – это серия маломощных агрегатов среднего размера, реализуемых в демократичной ценовой категории.

Технические характеристики мотокультиватора «Крот» МК

Номер серии МК
1А-02
5-01
5-01
7-А-02
9-01

Ширина обработки, м.
0,35–0,60

Глубина культивации, м.
0,15–0,25

Культиватор модификации МК-1А имеет мощность 1,9 кВт, емкость двигателя – 0,6 л. Рабочий ресурс машины – 400 часов. Топливный бак вмещает 1,8 л. (смесь масла и АИ-76, АИ-80). Агрегат расходует до полулитра в час.

Технические характеристики DDE и V700II

Мотокультиваторы «Крот» DDE востребованы среди садоводов благодаря надежности, мощности. Модельный ряд включает разновидности:

Технические показатели DDE и V700II:

Модель
DDE 1
DDE 2
V700II

Ширина обработки, м.
0,4–0,6
0,6–1
0,6

Объем топливного бака, л.
3,6
3,6
–

Число передач
1
2 (1+1)
1

Характеристики мотокультиватора «Крот М»

Агрегат для культивирования категории М отличается компактными размерами, имеет переднее колесо для транспортировки. Машина оснащена импортным двигателем, ножами (фрезами).

Ширина обработанной полосы, м.
0,36

Глубина культивации, м.
0,12–0,25

Для каких работ предназначен культиватор «Крот»

Универсальный культиватор способен решать разнообразные сельскохозяйственные задачи при наличии дополнительного оборудования:

Навесное оборудование для мотокультиваторов

Модели «Крот» используются для работ на фермах, в подсобных хозяйствах, на частных участках, дачах, огородах.
