Виды навесного оборудования на нева мб-2, их назначение

Устройства данной серии легко агрегируется со всеми видами прицепного и навесного оборудования.

За счет этого изделие применяется не только в сельскохозяйственной сфере, но и в качестве транспортного средства, уборочной техники.

Для мотоблока Нева характерно увеличение производительности при функционировании с щеткой и снегоуборщиком, повышение проходимости при действии с тележкой и адаптером благодаря колесам большого диаметра.

Адаптер для мотоблока

Среди навесного оборудования к мотоблоку Нева МБ-2 наиболее востребованными являются окучник и плуг. Окучник предназначен, чтобы к корням посаженных деревьев подсыпать землю.

Он формирует из почвы гребень над корневой частью насаждения с целью создания для его образования и роста оптимальных условий.

Изделия упомянутой линейки могут быть использованы в комплекте с окучниками двух типов: навесного ОН 2/2 и двухкорпусного ОНД.

Первому свойственна глубина до 30 см, а охват площади до 45 см, размеры – 54×17х44,5 см. Окучник ОНД – навес более слабый, так как заходит на глубину 8-12 см, а максимальная ширина составляет 43 см при габаритах 47×57х70 см.

Плуг применяется для вспашки земли, закапывания минеральных удобрений и органики, переворачивания пласта. По форме он походит на металлический гребень. Для тяжелой земли понадобится П 20/3, при работе с которым глубина обработки – 21,5 см, ширина 22 см.

Размеры 53,5×31х40 см.

Косилка обеспечит скашивание сеяных и луговых трав на сено. Для Нева МБ-2 создана ножевая КН 1,1. Механизм за один проход скашивает зеленый покров в 110 см шириной при максимальной высоте травы 4 см и скорости 3,6 км/ч. Еще варианты – косилка Заря (ширина 80 см, скорость 0,15 га/ч) и одноименная Нева с шириной захвата 58 см и высотой среза на 5 мм меньше, чем у ножевой.

Картофелекопалка к мотоблоку

Грунтозацепы крепятся, чтобы мотоблок заходил глубже в землю. С этой целью на него надевают металлические колеса и сами грунтозацепы. К МБ-2 приобретают колеса КМС, вес каждого 12 кг, ширина 21,5 см, а диаметр 46 см. Для окучивания подойдут колеса КУМ с диаметром 70 см, массой по15 кг и Ф340×110. Последние имеют высоту 34 см и ширину по 11 см.

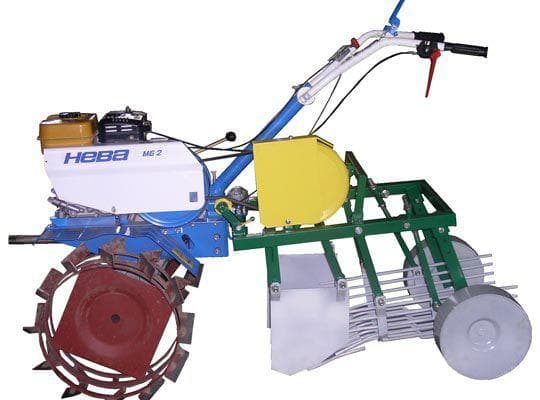

Картофелевыкапыватель КНМ необходим тем, у кого огород засажен картофелем и клубневыми. Он заходит на глубину до 22 см, забирая при этом в ширину 25 см. Оборудование весит 5 кг при габаритах 56×37х54 см.

Альтернативой является КВ-2 (захват в 30 см, размеры 54×30х44,5 см). В качестве сцепки выступают приспособления СВ 1/1 и БАЗА. Эти сцепные механизмы агрегируются со всем вышеуказанным навесным оборудованием.

к меню ↑

Изготовление вибрационной копалки

Аппарат вибрационного типа, в отличии от веерного, более качественно выбирает картофель из грунта, работает с более высокой производительностью и, поэтому, является наилучшим выбором при уборке урожая. Конструкция его более сложная, но полученный результат окупает потраченные усилия.

  1. Для изготовления рамы из квадратной трубы сечением 40*40 мм. отрезают два куска по 60 мм. и два куска по 400 мм. Из этих четырех кусков трубы сваривают прямоугольник.
  2. Сверху рамы приваривают две направляющие для эксцентрикового механизма, сделанные из трубы квадратного сечения 30*30 мм.
  3. Спереди рамы из уголка, а так же П-образного профиля делают прицепное устройство. В устройстве соосно просверливают три отверстия диаметром 14 мм для соединения штифтами мотоблока и копалки.
  4. Для установки вертикальных тяг управления на расстоянии 70 мм. от края рамы снизу привариваются косынки, сделанные из полос металла шириной 50 мм, толщиной 5 мм. С другого конца рамы вертикально приваривают направляющие для стоек колес. Направляющие делают из квадратной трубы 30*30 мм. длиной 150 мм. На концах направляющих просверливают отверстия диаметром 9 мм., напротив которых приваривают гайки. В данные отверстия вкручивают болты регулировки стоек колес диаметром 8 мм.
  5. Для изготовления рала два металлических прямоугольника 200 на 150 мм с помощью болтов крепят к стойкам вертикально. Снизу к прямоугольникам приваривают полосу шириной 150 мм, длиной 400 мм толщиной 5 мм, которая и будет поддевать пласт земли и подавать клубни на решетку. Наружный край полосы надо чуть закруглить, чтобы при движении клубни не разрезались.
  6. Для изготовления решетки к ралу приваривают на равномерном расстоянии 10 прутьев диаметром 10 мм, длиной 400 мм.
  7. Стойки для колес делают из квадратной трубы 25*25 мм, к которым с нижнего конца привариваются шпильки, на которые одеваются колеса. Колеса подбирают от садовой техники диаметром 150мм. Стойки между собой соединяются снизу квадратной трубой 30*30мм, на которую приварены 10 прутьев диаметром 10 мм, длиной 40 мм. Сверху в стойках сверлят через 50 мм отверстия диаметром 8.5 мм для вкручивания стопорного регулировочного болта.
  8. Эксцентриковый механизм, приводы и ремень применяют от промышленных копалок. Узел ставят сверху на направляющие, регулируя натяжение ремня перемещением механизма по направляющим. К приводам на болтах прикручивают рало. При необходимости приводы болтовыми соединениями удлиняют полосой металла шириной 50 мм и толщиной 4 мм.
  9. Всю конструкцию красят от ржавчины нитрокраской.
  10. При применении эксцентрикового механизма не со шкивом (под ремень), а с шлицами под вал отбора мощности данный механизм можно использовать за минитрктором.

Изготовление гусениц своими руками

Если вы хотите не купить гусеничный привод для мотоблоков Нева, а изготовить его своими руками, то для этого вам понадобятся следующие материалы:

  • сам мотоблок, оснащенный функцией блокировки осей и 4-тактным двигателем;
  • транспортная лента или пара автомобильных покрышек большого диаметра для изготовления гусениц;
  • пара дополнительных колес.

Самый простой вариант гусениц для мотоблока Нева, отзывы о котором свидетельствуют о высокой эффективности конструкции, это конструкция из транспортной ленты. Для его изготовления понадобится лента толщиной не менее 7 мм, а также по дополнительному колесу с каждой стороны агрегата. Чтобы гусеница из ленты прослужила дольше, можно прошить ее по краю толстой леской.

Полезный совет! Дополнительные колеса для гусеничного мотоблока можно взять от старого автомобиля. Главное при этом, чтобы они точно соответствовали родным колесам по диаметру.

Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍
Для изготовления гусениц своими руками лучше использовать старые автомобильные шины

Также гусеничный агрегат из мотоблока Нева с двигателем американского или японского типа можно сделать при помощи автомобильных шин. Покрышки для этого понадобятся большого диаметра и с правильным рисунком протектора. Лучше всего для этого выбирать шины от трактора или крупного грузового автомобиля. Процесс изготовления гусениц из покрышек делится на следующие этапы:

  1. Вырезание в покрышках дорожек для гусениц. Для этого можно использовать специальный сапожный нож, который нужно смачивать мыльным раствором для облегчения процесса разрезания резины.
  2. Срезание с них боковой части. Это можно делать электролобзиком с мелкими зубьями.
  3. Удаление лишних частей с внутренней стороны покрышки.

Плюс гусеницы из автомобильных покрышек – это ее повышенная прочность и надежность за счет цельной структуры. Минус вытекает из плюса и заключается в том, что длина такой гусеницы жестко ограничена длиной покрышки.

Кроме этого гусеницы для мотоблока можно изготовить из ремней или цепей. В первом случае необходимо соединить между собой несколько ремней с клиновидным профилем. Соединение делается при помощи грунтозацепов и заклепок. Для второго варианта вам понадобятся две цепи одинакового размера.

При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением
При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением

Прежде чем изготавливать гусеницы для агрегата Нева, нужно правильно рассчитать их параметры. Если гусеница будет слишком высокой, то на поворотах мотоблок может перевернуться. Кроме того, для установки гусениц лучше выбирать модель двигателя с водяным охлаждением, так как такая конструкция оказывает большую нагрузку на двигатель и может привести к его перегреву.

Благодаря использованию навесного оборудования можно существенно расширить функционал мотоблоков «Нева». Применение дополнительных насадок позволяет пахать, сажать семена, выкапывать корнеплоды, убирать снег и мусор, а также косить траву. При помощи различных приспособлений мотоблок легко и просто превращается в настоящее многофункциональное устройство.

Основная задача любого мотоблока – это перекапывание земли и подготовка грунта к посевной. Монтаж навесного оборудования позволяет существенно расширить возможности использования агрегата, все виды навесок можно условно подразделить на несколько категорий:

  • обработка земли – как правило, с этой целью используют фрезы для увеличения объема вспашки, а также грунтозацепы, окучник и плуг;
  • для упрощения высаживания семян овощных и зерновых культур, а также картофеля следует использовать специальные сеялки, к примеру, картофелесажалки, сенокосилки и сеялки;
  • сбор урожая – в этом случае при помощи дополнительных приспособлений выкапывают картофель, а также свеклу, морковь, лук, репу и другие корнеплоды;
  • заготовка сена – здесь могут помочь различные косилки для скашивания травы, а также грабли и переворачиватели для уборки заготовок;
  • очистка придомовой территории – в теплое время года с этой целью используют щетки, а зимой – снегоотвал или снегоуборщики, которые за считаные минуты выполняют ту работу, на которую пришлось бы потратить несколько часов, если воспользоваться лопатой и другими уборочными ручными приспособлениями;
  • к навесному типу оборудования относят утяжелители всех типов на корпус, а также колеса, они повышают усилие тяги за счет возрастания массы агрегата – это способствует более глубокому и качественному вскапыванию.

Для мотоблоков марки «Нева» специально разработано несколько видов таких приспособлений, остановимся на наиболее востребованных.

В зимнее время мотоблоки можно использовать для расчистки участка от снежных завалов. Для этого используют снегоотвалы и снегоуборщики.

Простейший вариант снегоуборщика выполняется в виде ковша. Кстати, такие навесы можно использовать не только зимой, но и осенью для уборки опавших листьев. Как правило, ширина захвата здесь варьируется от 80 до 140 см.

Другая разновидность – это снегоотвалы-лопаты, которые позволяют регулировать угол наклона рабочего инструмента, благодаря чему расчистка завалов идет еще эффективнее.

Многие производители выпускают снегоуборщики со щетками, в этом случае навес крепится к двигающемуся валу мотоблока.

Устройство отличается высокой эффективностью, поэтому даже за один проход можно расчистить от снега дорожку шириной свыше одного метра начисто.

Примечательно, что при этом можно регулировать длину захвата снежной шапки, так как в устройстве предусмотрена возможность перемещать конструкцию вправо-влево.

Для уборки больших площадей лучше использовать мощный роторный снегоуборщик, этот агрегат отличается повышенной производительность в сравнении со всеми остальными навесами, а глубина захвата варьируется от 25 до 50 см.

Одним из наиболее популярных типов дополнительных приспособлений к мотоблокам «Нева» является картофелесажалка. Такое устройство позволяет высадить семенные клубни на требуемую глубину равноудаленно по отношению друг к другу.

Конструкция включает бункер для хранения посадочного материала, а также дисколожечные аппараты для высаживания. Каждый бункер оборудован шнеками, которые отвечают за передачу клубней к аппаратам посадки, а также там находятся встряхиватели.

Шаг выращивания можно регулировать на свое усмотрение.

Не менее популярна такая насадка, как картофелевыкапыватель. Ни для кого не секрет, что сбор урожая корнеплодов причиняет немало неприятностей собственнику земельного участка – выкапывание картофеля требует значительных затрат сил и времени, поэтому зачастую заканчивается болями в спине и ломотой в суставах.

Картофелекопалка существенно упрощает выполнение этой задачи. Механизм очень аккуратно и бережно приподнимает землю вместе с картофелем и размещает на специальные решетки, где под действием вибрации происходит очистка от прилипшей земли, и огородник получает полный урожай выкопанной и очищенной картошки. Все, что ему останется – только поднять картошку с поверхности земли.

Согласитесь, это гораздо проще и быстрее, чем выкапывать ее вручную.

Стандартный навесной картофелевыкапыватель заглубляется на 20-25 см при ширине захвата земли 20-30 см. Весит такая насадка всего 5 кг, при этом максимальные размеры самого устройства соответствуют 56 х 37 см.

Используются при вспахивании неровных участков посевной площади, к примеру, в местах склонов, а также при работе с целинными грунтами. Утяжелители представляют собой дополнительный вес, который увеличивает общую массу всего мотоблока, таким образом, центр уравновешивается, и мотоблок работает более эффективно.

Довольно много навесных приспособлений используется для культивации земельного надела – плоскорезы, пропольники, грабли, ежи, полольники и многие другие.

плоскорезы пропольники грабли

Навесы-плуги – это специализированное оборудование, которое используется для подготовки грунта к высаживанию садовых, овощных и технических культур. Плуг позволяет осуществлять пахоту участков любой сложности и твердости земли.

В процессе работы плуг переворачивает землю, благодаря чему она становится более мягкой и может использоваться для посева растений. Кроме этого, подобная обработка перемещает семена сорных трав в глубокие слои грунта, благодаря чему рост сорняков заметно приостанавливается. Своевременное перекапывание земли также способствует уничтожению личинок садовых вредителей.

Стандартный навесной плуг для мотоблоков «Нева» имеет размеры 44х31х53 мм и обеспечивает ширину захвата в 18 см, при этом землю перекапывают с заглублением 22 см. Максимальный вес устройств составляет 7,9 кг.

Плуги цепляют к мотоблокам при помощи универсальной сцепки.

Как правило, в стандартный комплект входят фрезы, которые представляют собой специализированные насадки самого различного размера.

Основной функцией фрезы является качественная культивация грунтов перед посадкой семенного материала или рассады, а также профилактическая подготовка земли к зимнему сезону.

Кроме того, фрезы предназначены для измельчения корней сорняков и другой почвенной растительности.

Фреза состоит из нескольких острых ножей, она фиксируется на мотоблок при помощи специального штыря, механизма передачи СУПА и шкворня.

По мере надобности можно регулировать положения фрез по высоте, а также угол их поворота.

Однако судя по отзывам пользователей, ножи для фрез являются их слабым местом, как правило, для их изготовления используют плохой металл, и недостатки дают о себе знать уже в первом сезоне эксплуатации оборудования.

Если вам понадобится обработать целину или участок, заросший сорными травами, то процесс будет очень хлопотным и трудоемким – мотоблок при этом очень трудно удержать в руках, а нагрузки, которые испытывает редуктор, гораздо выше рекомендуемых.

Именно поэтому большинство дачников принимает решение о покупке дополнительных приспособлений, чаще всего они останавливают свой выбор на так называемых гусиных лапках.

Такая фреза представляет собой цельную конструкцию с осью, а также приваренные к ней ножи с треугольными наконечниками.

Недостаток у таких вариантов лишь один – они неразборные, а вот преимуществ гораздо больше:

  • вы можете сами выбрать необходимое число секций для установки на силовой агрегат, таким образом, самостоятельно регулировать ширину фрезерования;
  • такими насадками намного проще обрабатывать твердые грунты, «гусиные лапки» хорошо перемалывают растительные остатки, поэтому даже самая «дикая» земля может быть культивирована;
  • нагрузка на редуктор понижена, а управляемость, напротив, довольно высокая.

Потребители, без сомнений и колебаний, указывают на то, что фреза «гусиные лапки» является оптимальным решением проблемы культивации сложных почв.

Окучники часто применяют для обработки земельного участка. Они выглядят как обычная стальная рама, установленная на опорных колесах, с прикрепленными к ней боронами.

Этот агрегат отличается довольно высокой эффективностью, благодаря ему формируются бороздки под посадки.

Кроме того, окучники нередко используют для необходимого подсыпания земли к корням растения, а также для рыхления и уничтожения сорняков.

В отдельных случаях окучники покупают вместо плуга или фрезы. Для мотоблоков «Нева» создано несколько модификаций этого приспособления: однорядные ОН 2/2, двухрядный СТВ, а также двухрядный окучник ОНД без сцепки и с ней.

Однорядные окучники довольно компактные, их масса не превышает 4,5 кг, габариты соответствуют 54х14х44,5 см.

Двухрядные позволяют регулировать размер междурядий от 40 до 70 см. Это более громоздкие и тяжелые приспособления массой 12-18 кг.

И те и другие модели позволяют обрабатывают землю на глубине до 22 -25 см.

На сложных почвах мотоблок довольно часто пробуксовывает, чтобы этого не случилось, на устройство крепят особые металлические колеса со специальными грунтозацепами.

Они необходимы для облегчения перемещения по почве, а также для большей глубины обработки почвы.

Использовать такие грунтозацепы можно при проведении абсолютно любых работ – перепахивания, прополки, окучивания и выкапывания корнеплодов.

Устройство агрегата позволяет ему довольно эффективно работать, при этом установка не промокает даже при самых высоких мощностях.

Колеса этого типа весят по 12 кг, а диаметр соответствует 46 см.

Для скашивания сена используют косилки, причем они необходимы не только для заготовки кормов домашнему скоту, но и для формирования идеального стриженого газона на придомовой территории. Такая насадка позволяет регулировать высоту среза травы ручным способом либо при помощи электропривода.

Специально для мотоблоков «Нева» выпускают косилку КО-05. За единственный подход она может скосить полосу шириной до 55 см. Скорость перемещения такой установки составляет 0,3-0,4 км/с, масса агрегата – 30 кг.

При необходимости можно воспользоваться косилкой КН1,1 – агрегат скашивает полосу травы 1,1 метра, при этом высота среза соответствует 4 см. Перемещается такая косилка со скоростью 3,6 км/с, а ее масса соответствует 45 кг.

При необходимости к мотоблоку «Нева МБ-2» можно закрепить и другое оборудование.

  • Роторная щетка – навесная насадка, благодаря которой можно довольно быстро подмести сор с дороги, а также убрать с тротуаров и газонов свежевыпавший снег.
  • Нож-отвал – приспособление только для тяжелых агрегатов. Используется для транспортировки сыпучих материалов (щебня, песка, гравия) в больших объемах.
  • Земляной бур – необходим для бурения отверстий глубиной до 200 см под различные опоры для растений и ландшафтных композиций.
  • Измельчитель веток – предназначается для расчистки территории после обрезки деревьев и кустарников. Кстати, получаемые таким образом отходы могут использоваться в качестве компоста или на мульчу.

Роторная щетка Нож-отвал Земляной бур Измельчитель веток

  • Дровокол – это удобная насадка для собственников русской баньки на участке. Приспособление позволяет довольно быстро и без какого-либо усилия наколоть дрова для печи или камина.
  • Корморезка – используется для приготовления кормов для крупного рогатого скота и других сельскохозяйственных животных, позволяет добиться измельчения зерновых культур корнеплодов, ботвы, соломы и травы.
  • Ворошилка сена – облегчает работу, связанную с заготовкой сена. Оптимальна для небольшого дачного хозяйства или фермы.
  • Мотопомпа – используется для эффективной перекачки воды из емкости, водоемов и подвалов.

Дровокол Ворошилка сена Мотопомпа

Для обустройства траншейных заглублений можно использовать специальный траншеекопатель, его повсеместно приобретают владельцы собственных земельных наделов, а также работники коммунальных служб для обустройства фундаментов, проведения подземных труб, кабелей и электросетей, а также для дренирования и обустройства фундаментов.

Среди собственников загородных домов востребованы такие приставки, как сани с полозьями и пресс-подборщик.

Эти агрегаты получили широкое распространение благодаря высокой функциональности. Помимо основных работ, при помощи копателя можно разрыхлять почву, вырезать земляные куски при снятии старого дворового покрытия на придомовой территории.

Любое навесное оборудование для мотоблоков можно приобрести в строительных магазинах, но многие умельцы предпочитают делать его своими руками из подручных средств. В любом случае эти приспособления существенно облегчают жизнь огородника и поэтому считаются необходимым инвентарем в каждом дачном или фермерском хозяйстве.

О мотоблоке «Нева» и его навесном оборудовании смотрите в следующем видео.

Пошаговая инструкция

Чтобы изготовить универсальное соединение, нужна максимально ровная горизонтальная поверхность — верстак или рабочий стол. Схема изготовления устройства прицепа (сцепки) для мотоблока следующая:

  1. Сделайте разметку в соответствии с чертежом: обозначьте на заготовке контуры деталей.
  2. При помощи дрели или сверлильного станка сделайте отверстия по разметке. Удостоверьтесь в их точности, используя штангенциркуль и болт (шпильку), которым будет осуществляться крепление. Добейтесь оптимального диаметра отверстия, при котором нет ни люфта, ни заклинивания крепежных деталей. Обработайте отверстия зенковкой — это облегчит дальнейшую работу и обезопасит вас от травм.
  3. Произведите сварку соединений. Лучше всего задействовать электросварку, при которой прогрев происходит только в местах соединений без особого ущерба для рабочих качеств металла.
  4. Соберите деталь. Соедините кронштейн и швеллер при помощи болтов. Если в вашей конструкции есть механизм регулировки, зафиксируйте и его.

Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍

. Еще раз напомним, что деталь изготавливается для того, чтобы многофункциональность мотоблока была максимальной. При наличии оптимально подходящей сцепки возможна удобная агрегация и длительная эффективная эксплуатация любого навесного или прицепного оборудования, включая плуг, борону, окучник, картофелесажалку, различные виды косилок, прицепы и любые другие устройства.


Собрав деталь, важно правильно ее присоединить. Правила установки достаточно просты, но важно их придерживаться

Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей. Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы.

После первичной агрегации устройств последует заключительная фиксация, которую нужно произвести непосредственно перед началом работы. Регулирующие компоненты (винты) следует ослабить, найти оптимальный уровень фиксации, после чего затянуть гаечными ключами. В зависимости от конструкции на кронштейн может быть установлена съемная ось с резьбой, в которую закручивается винт М16.

Типы фрез

Активный инструмент может совершать вращательное движение в разных плоскостях:

  1. Перпендикулярно направлению движения мобильного агрегата, ось параллельна земле. При этом поступательное перемещение происходит за счет захвата нового участка грунта.
  2. Ось расположена по оси движения. Вращение роторов происходит по часовой или против часовой стрелки. Такие инструменты не получили распространения, так как при их работе формируются свальные или развальные борозды. Необходимо выполнять планировку после измельчения почвенного слоя.
  3. Ось располагается перпендикулярно к земле. Приходится преодолевать повышенное сопротивление почвы, поэтому подобная обработка применяется при локальных рыхлениях.

Типы фрез для обработки почвы: а – пружинный; б – плоский рыхлитель; в – крючок; г – прямая лапка; д – саблевидный; е – винтовая фреза-окучник

При разработке фрез конструкторы исходили из необходимости не только раздробить грунт, второй задачей ставили прочесывание слоя с целью отделения длинных подпочвенных корней, которые образуются у многолетних сорняков. Предлагаются разные схемы движения режущих и вычесывающих кромок внутри почвы.

Перед проектировщиками возникает вопрос о том, какие фрезы лучше.

До 1990 г. многие производители предлагали использовать пружинный инструмент. Он эффективен на окультуренных участках. Основная задача – это удаление корневищ. При всех плюсах подобных разработок производители не сумели обеспечить высокую производительность. Агрегат перемещался со скоростью менее 0,2…0,3 м/с, что не устраивало большинство пользователей.

Плоский рыхлитель показывает высокую скорость работы, но между пластинами остаются необработанные участки. Приходится проводить несколько повторных рыхлений, что снижает эффективность работы.

Пружинные крючки оказываются полезными при использовании пассивных инструментов. Ими оснащают бороны. Вычесывание возможно на глубине до 15…20 см.

Лапки прямого профиля оказались довольно эффективны, но саблевидный тип оказался технологичнее в изготовлении. Поэтому большинство изготовителей оборудования для мотоблоков ориентируется на выпуск именно этого типа инструмента.

Винтовые фрезы применяют не для глубокой обработки, а для активного окучивания гряд. Некоторые культуры нуждаются в присыпке прикорневой части, поэтому подобные устройства оказываются востребованными только для подобной операции.

Еще одна интересная конструкция – это барабанная фреза. Обычно их устанавливают сразу две. Основной плюс данной установки заключается в простоте устройства. Как отмечают пользователи, ставить подобные рабочие органы можно на мотоблоки «Ока», «Салют», «Патриот», МТЗ или «Хопер».

К сожалению, у подобной разработки имеются определенные недостатки:

  1. Жесткость образующих барабана невысокая. Необходимо устанавливать промежуточные опоры во внутреннем пространстве.
  2. Для нормальной работы необходимо догружать мотоблок дополнительным грузом, иначе удерживать его на определенной глубине довольно сложно.
  3. Увеличение веса затрудняет эксплуатацию агрегата. Оператору приходится затрачивать большие усилия на поворотах.

Фрезы «гусиные лапки»

Конструкция «Гусиные лапки» впервые была предложена в 1986 г. на Минском тракторном заводе (МТЗ). Конструкторы обосновали необходимость подобного ротора тем, что при обработке грунта на целине обычные фрезы ломаются.

Можно приобрести готовые инструменты подобного типа. Их также можно изготовить своими руками.

Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Фрезерный вал размещается за мотоблоком. Чтобы передать вращение от вала отбора мощности к приводному валу, необходимо произвести монтаж вспомогательной рамы. Крутящий момент передается от ВОМ дифференциалу, расположенному в заднем мосте от легкового автомобиля. От полуоси, выходящей из дифференциала, вращается звездочка. Далее вращение приходит на ведомую звездочку. Она вращает рабочий вал. На нем установлены штанги с гусиными лапками.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Рабочий вал будет размещен на расстоянии 450 мм от заднего моста. Для изготовления используется труба Ø 54 мм. Нужно подготовить опорную раму, а также весь приводной цепной приводной механизм. Вращение будет передаваться с обеих сторон от дифференциала.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Фланцы изготавливаются из пластин толщиной 5 мм. Они нарублены в квадраты со стороной 100 мм. Заготовки собраны в пакет. Так проще одновременно просверлить все фланцы одновременно. На токарном станке устанавливается четырехкулачковый патрон. Сзади расположен обычных трехкулачковый патрон.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Использование двух токарных патронов позволяет центрировать квадратную заготовку строго по центру. Каждый кулачок на четырех кулачковом патроне фиксируется отдельно.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍После сверления выполняется расточка расточным резцом. Необходимо проточить до диаметра 54 мм. Такой размер имеет труба, используемая в качестве вала.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Пакет готовых фланцев разбирается. Они будут приварены к валу.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍По аналогии с имеющимися звездочками нужно изготовить второй комплект ведомых звезд для цепи.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Из листа толщиной 6 мм изготавливаются новые звездочки. Выполняется разметка. Сверлятся отверстия, которые служат пазами для опоры роликов цепей. С помощью отрезного диска выпиливается внешний контур. В центре высверливается центральное отверстие, необходимое для ориентированной установки звездочки на вал.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Рама изготавливается из листа толщиной 6 мм. Место будущего изгиба пропиливается на половину толщины. Выполняется необходимый изгиб на заданный угол. Провариваются пропилы, в дальнейшем обратный изгиб невозможен. Форма изделий стабильная.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍В щечках рамы высверливается отверстие. В него в дальнейшем будет установлен корпус подшипника. Отверстие дорабатывается лепестковым кругом УШМ.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Боковина рамы закрепляется к заднему мосту. Между звездочками располагают цепь.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Перед монтажом цепи уточняется количество звеньев. При необходимости устанавливаю дополнительные или удаляют лишние.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Вваривается стакан опоры подшипников, а затем устанавливается рабочий вал.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍К звездочкам приваривают центрующие втулки. Они устанавливаются на ведущем валу (полуосях заднего моста).
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍На ведомый вал устанавливают звёздочки через опорные подшипники. Крутящий момент на вал будет передаваться через шпонки. На полуосях проточены пазы для шпонок.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍После предварительной сборки получена рамная конструкция. Следующий этап – это приварка фланцев.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Вид сбоку показывает, что рабочий орган будет иметь большую ширину, чем имеет мотоблок. Поэтому захват при обработке будет превышать колесную базу силовой установки.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍К фланцам прикручиваются пластины. При поломках их нетрудно заменить на новые. Остается только приварить их по месту на вал. К самим удлиняющим пластинам будут приварены лапки.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍На валу фланцы располагают на расстоянии 100 мм друг от друга. При этом каждый последующий фланец повернут относительно предыдущего на 45 ⁰.
Навесное оборудование для мотоблоков НЕВА МБ-1 купить в Москве в интернет магазине 👍Собранная почвенная фреза окрашивается. Она готова к использованию.

Самодельный трактор из мотоблока нева: отзывы владельцев и инструкция по изготовлению

Основной недостаток любой модели мотоблочного агрегата состоит в том, что для ее использования необходимо ходить. При обработке больших участков это быстро приводит к утомлению. Избавиться от этой проблемы можно, если сделать мини-вариант трактора из мотоблока Нева своими руками.

Конечно, дополнительный модуль для сидячего управления можно купить. Однако гораздо экономнее сделать его своими руками. В самодельную конструкцию входит обычная рама из металлопроката с присоединенными колесами и сиденьем. Для изготовления такой конструкции вам понадобятся следующие компоненты:

  1. Металлопрокат для рамы – для этих целей подойдет металлический уголок, тавр или полутавр, а также квадрат или швеллер.
  2. Пара колес с цельной осью или двумя полуосями.
  3. Сварочный аппарат и расходные материалы для сварочных работ.
  4. Подшипники и крепления.
  5. Сидение.
  6. Смазочные и лакокрасочные материалы.

Создать удобный мини-трактор можно на базе любого мотоблока
Создать удобный мини-трактор можно на базе любого мотоблока

Кроме этого, вам пригодятся такие инструменты:

  • болгарка или другой инструмент для разрезания металла;
  • слесарные инструменты, такие как отвертки, молоток, зубило, гаечные или разводные ключи;
  • плашки и метчики для разметки нарезаемого металлопроката;
  • электрическая дрель и комплект сверл;
  • кисточки и валики для нанесения смазочных материалов и краски.

При изготовлении трактора из мотоблока в первую очередь проектируется кинематическая схема. Она предназначена для того, чтобы полученная в результате конструкция сохраняла равновесие и не слишком нагружала мотоблок. После этого из металлопроката изготавливается рама.

После создания рамы и кузова к получившейся конструкции крепится водительское сиденье и навесное оборудование, если это необходимо. По завершении монтажных работ можно приступать к покраске готового мини-трактора.

Мини-трактор удобно использовать для сбора урожая на больших участках
Мини-трактор удобно использовать для сбора урожая на больших участках

Отзывы владельцев самодельных агрегатов говорят о том, что создать мини-трактор можно на базе любого мотоблока, и это обойдется гораздо дешевле, чем его купить. Мотоблоки Нева с двигателем Субару, к примеру, переоборудуются в миниатюрный трактор с минимальными затратами финансов и времени.

Полезный совет! Превращение мотоблока Нева в мини-трактор поможет вам решить проблему с недостаточным весом агрегата. Прицеп и водитель утяжеляют блок настолько, что сцепление его колес с грунтом значительно улучшается. Это, в свою очередь, повышает маневренность и эффективность обработки земли.

Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
