Отвал для мотоблока своими руками из бочки размеры чертежи

Домкрат для мотоблока своими руками

Домкрат необходим для удобства проведения ремонтных работ: заменить колесо, установить грунтозацепы и прочее. Для мотоблоков подойдет ножничный тип. Чертежи и фото с пошаговой инструкцией по созданию домкрата легко найти в Интернете.

Создать домкрат ножничного типа можно переделав винтовой, а также изготовить из специально созданных деталей. Оба варианта просты в исполнении и требуют минимум затрат. Однако необходимо специальное оборудование – болгарка, дрель, сварочный аппарат.

Основа такого устройства представлена двумя одинаковыми рамами, к которым привариваются металлические пластины, установленные крест-накрест.

Пользуетесь ли Вы самоделками для мотоблока?

Виды навесного оборудования

Основная мотивация при покупке любого мотоблока — обработка земли. Этой задаче конструкторы уделили максимум внимания.

Перечень предлагаемых к продаже навесных приспособлений включает:

Плуги

Эволюция распашных приспособлений воплотилась в следующих видах устройств:

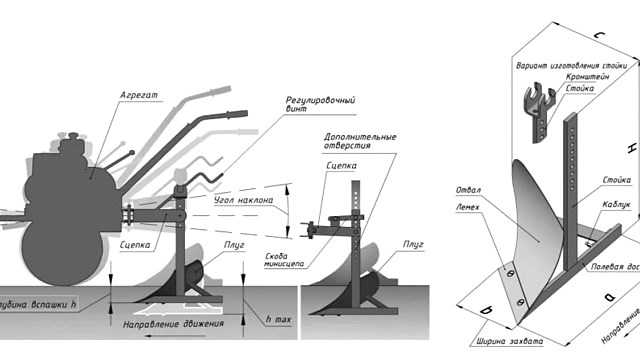

Способ крепления стандартного плуга к мотоблоку иллюстрирует рисунок №1. Основные части этого устройства: лемех, отвал, стойка, каблук, полевая доска видны на рисунке №2.

В двухоборотном исполнении и в полной комплектации – грядиль, колесо и кронштейн-сцепка (цена в РФ на 2018 год 17-18 тыс. руб.)

Разработанный и производимый в Украине, плуг Зыкова в России пока еще встречается редко. Лишь отдельные энтузиасты самодельщики пытаются воспроизвести его в домашних мастерских.

Бороны

Земля, перевернутая плугом – «полуфабрикат», требующий доводки. Для этой работы используют борону, которая разбивает большие комья и выравнивает почву.

Существует две разновидности борон:

Дисковая борона (цена около 11 000 руб.)

Следует отметить, что дисковые конструкции выполняют боронование качественнее и чище зубчатых.

Окучники

Этот вид навесного оборудования для мотоблоков предназначен для рыхления почвы и создания борозд при посеве, высадки рассады и прополки.

По конструкции окучники бывают:

Однорядные окучники с фиксированной шириной (25-30 см) предназначены для работы с легкими мотоблоками (до 4 л.с.). Переменная ширина захвата и двухрядная установка позволяет использовать эти устройства на более мощных механизмах и обрабатывать ими грядки разной ширины.

Двухрядный окучник на усиленной раме (средняя стоимость 2.5-3 тыс. руб.)

Дисковый окучник (средняя стоимость 3-4 тыс. руб.)

Роторные (пропеллерные) окучники не нуждаются в использовании сцепки, поскольку их ставят вместо колес мотоблока. Зубчатые диски особой конфигурации хорошо рыхлят грунт и вырывают сорняки в междурядьях.

Окучник роторный ОР-380 Цена 2600-3000 руб.

Фрезы

Могут выполнять несколько операций:

В комплекте с мотоблоком обычно идут универсальные фрезы, снабженные саблевидными ножами. Ими удобно работать на мягкой почве. Для плотной и заросшей сорняками почвы предназначены механизмы, получившие название «гусиные лапки».

Фреза «гусиные лапки»

Высокая механическая прочность и особая форма фрез позволяет рыхлить ими запущенные участки, с корнями вырывая сорняки. Осенью с их помощью уничтожают насекомых вредителей, залегших в землю на зимовку.

Картофелесажалка и картофелекопалка

Главная культура наших полей и дачных участков – картошка требует значительных затрат труда при посадке и сборе урожая. Для механизирования этих операций применяют два навесных агрегата: картофелесажалку и картофелекопалку.

Первый снабжается небольшим плугом, делающим бороздку. Сразу за ним на раме установлен бункер, из которого картофель через равные промежутки времени падает в землю. Два наклонных диска-окучника, прикрепленных к задней части рамы, засыпают грядку. Так за один проход выполняется сразу три операции.

Прицепная картофелесажалка КСМ-1А сама делает бороздку и закладывает в нее картофель

Тот, кто хотя бы один раз копал картошку лопатой, наверняка оценит полезность этого простого приспособления. Картофелекопатель, закрепленный на сцепке мотоблока, состоит из плуга с приваренными к нему стальными прутьями. Поднимая землю под кустами, он аккуратно извлекает на поверхность клубни. Собрать их в мешок или ящик после такой обработки – дело не сложное.

Помимо веерных существуют более эффективные вибрационные копалки грохотного типа. Они предназначены для обработки больших участков. Подключение такого оборудования производится через вал отбора мощности, который передает крутящий момент на шкив картофелевыкапывателя, заставляя вибрировать рабочие элементы механизма.

Вибрационная картофелекопалка (цены на устройства стартуют в среднем с 12 тыс. руб.)

Косилки

Покос травы – еще одна важная рабочая операция, выполняемая навесными агрегатами.

Для мотоблоков производят косилки двух типов:

Роторная конструкция проще в обслуживании. Сегментная напоминает парикмахерскую машинку. Она сложнее по конструкции, но срезает траву чище роторной. Такую навеску используют для стрижки больших газонов.

Роторная косилка, средняя цена в зависимости от модели 14-20 тыс. руб.

Кроме чисто земледельческих орудий, мотоблоки агрегатируются с другими устройствами:

Прицеп

Работа на земельном участке и на территории усадьбы связана с транспортировкой удобрений и кормов, урожая и дров. Решить эти задачи можно с помощью тележки-прицепа. Она превращает мотоблок в транспортное средство «малого радиуса действия».

Полезная опция, которой оснащают некоторые виды мотоблочных прицепов, – самосвальный кузов, облегчающий разгрузку.

Адаптер

Полезное дополнение к мотоблоку, наделяющее его функциями мини-трактора. Хороший адаптер избавляет владельца от утомительного хождения по участку.

По конструкции адаптеры бывают безрулевыми (только сиденье, рычаг подъема навески и тормоз) и оснащенные рулем.

Такой незамысловатый механизм облегчает  обработку земли и продается по цене в среднем от 10 000 рублей

Адаптер с рулем в несколько раз дороже. Несмотря на это он полностью оправдывает свою стоимость, если принять во внимание его рабочие возможности.

Грейдер, мини-трактор, самосвал и пахотный агрегат. Функции четырех механизмов совмещает в себе рулевой адаптер в полной комплектации (цена около 32 000 руб.)

Снегоуборщик

Многие владельцы не ставят зимой свой мотоблок на прикол. С его помощью можно освободить от снежного покрова обширные участки усадьбы. Снегоуборочные приспособления, агрегатируемые с ним, можно поделить на несколько групп:

Самое простое и доступное по цене – устройство отвального типа. Ширина лопаты, фиксируемой к передку мотоблока, может составлять от 0,8 до 1,5 метра. Выбор ее размера зависит от мощности мотора. Конструкцией отвала предусмотрена регулировка наклона и угла поворота.

Там, где лопата беспомощна, а это часто происходит при высоких снеговых наметах, роторный снегоуборщик справится с работой. Он подключается к валу отбора мощности мотоблока. Шнекороторная конструкция обладает высокой производительностью и уверенно очищает участок от снежного покрова высотой до 50 см.

Щеточная навеска применяется для очистки территорий с дорогим декоративным покрытием, требующим максимально аккуратной работы.

Для полива делянок, расположенных далеко от электролиний и близко к водоемам созданы мотопомпы. Этот вид навесного оборудования для мотоблоков подключается к валу отбора мощности. Средняя производительность мотопомп составляет 20-40 м3 жидкости в час. Создаваемый напор достигает 4-5 метров при глубине всасывания до 10 метров.

Мотоблоки и навесное оборудование к ним

А теперь для более ясного представления себе каким может быть навесное оборудование, представляем вам видео с возможным навесом для мотоблока.

https://youtube.com/watch?v=ST0qdI-36C4%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26showinfo%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D2%26

https://youtube.com/watch?v=FECv55yNDU8%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26showinfo%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D2%26

https://youtube.com/watch?v=lPP9N2E-dy4%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26showinfo%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D2%26

https://youtube.com/watch?v=of4xqnENNnc%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26showinfo%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D2%26

Конструктивные особенности самодельного отвала

Многие владельцы сельскохозяйственной техники приобретают отвал на мотоблок в специализированных магазинах, тратя на оборудование немалую сумму денег. Тем не менее, такого рода навесное оборудование обладает максимально простой конструкцией, что позволяет без проблем собрать его своими руками практически из подручных средств. Для этого не потребуется иметь в распоряжении специализированное оборудование или дорогостоящие материалы – снегоуборочная приставка к мотоблоку получиться достаточно бюджетной, но, при этом, максимально эффективной.

Первое, что нужно сделать перед изготовлением оборудования – это разобраться с его конструктивными особенностями. Любой снегоотбрасыватель для мотоблока состоит из достаточно выносливого рабочего органа, узла крепления, механизма настройки направления, в которое выбрасываются снежные массы, а также силового узла, удерживающего лопату на шасси используемого мотоблока.

При создании снегоотвала для мотоблока лучше всего ориентироваться на любую из магазинных моделей. Совсем не обязательно, чтобы самодельный снегоуборщик обладал теми дополнительными опциями, которые входят в конструкцию заводского агрегата. Для начала вполне достаточно того, чтобы изготовленная лопата для мотоблока успешно справлялась со своей прямой задачей – уборкой снега. Уже потом, по ходу эксплуатации, самодельное приспособление можно оборудовать полезными дополнительными функциями.

Как заводские, так и самодельные лопаты, могут иметь 3 положения:

Непосредственно перед работой, используемый самодельный навесной снегоуборщик для мотоблока нужно поворачивать влево или вправо, соблюдая угол уклона в 30 ⁰. После этого приспособление фиксируется в подходящем положении посредством стальных шплинтов.

Большую роль при использовании самодельной лопаты играют ее габариты. Наиболее производительной, а, следовательно, и самой эффективной на небольших и средних участках будет насадка для уборки снега, шириной в 1 м и высотой в 30–40 см.. Но, чтобы приспособление с такими габаритами не сломалось под тяжестью влажного снега, толщина металла должна составлять не менее 5 мм. При условии создания насадки с меньшими габаритами, материал, соответственно, может быть и тоньше.

Навесное оборудование для мотокультиваторов

Самым эффективным оборудованием для дачи в сельской местности и для загородного дома является мотоблок. Только как устройство сам по себе мотоблок бесполезен. Для того, чтобы с ним работать, нужно навесное оборудование.

Для владельца небольших участков купить навесы для своего мотоблока будет не очень невыгодно. А вот владельцу большого участка, покупка качественного оборудования быстро окупится. Но, что делать, уже имея мотоблок в хозяйстве и не имея возможности купить для него дополнительное оборудование? Ответ простой: сделайте навесное оборудование к мотоблокам своими руками.

Картофелекопалка для мотоблока

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Изготовление отвала из отрезка трубы

Лопата отвал для чистки снега на мотоблок может быть изготовлена из отрезка стальной магистральной трубы большого диаметра (см. фото). На видео показано, как из обычного куска металлолома с применением подручных заготовок и инструментов, найденных в гараже, можно сделать функциональное навесное оборудование для уборки снега.

Отвал из газового баллона – порядок самостоятельного изготовления

Метод изготовления снегоотвала из бочки известен довольно давно. Он позволяет сделать эффективный и устойчивый к толчкам снегоочиститель, способный справиться не только со свежевыпавшим снегом, но и с сугробами, высотой до 1 м.

Чтобы собрать роторный снегоочиститель для мотоблока, потребуется заранее подготовить материалы и оборудование.

Для работы понадобится:

Для работы также обязательно понадобится подробная схема. В ней должны быть указаны габариты используемых запчастей и последовательность их монтажа в общую конструкцию.

Дальнейший порядок действий при сборке выглядит следующим образом:

С изготовленным своими руками снегоотвалом из бочки чистка снега будет проходить гораздо легче и быстрее. Самодельное приспособление без труда справиться с расчисткой заледенелого снега и сугробов из влажных слежавшихся масс.

Как сделать навесное оборудование к мотоблокам своими руками

В принципе, большинство оборудования очень простое в конструкции и его легко сделать из того, что под рукой. Правда, сцепку для навесов вам все же придется купить. А другие устройства как картофелесажалка, картофелекапалка, грунтозацепы, сеялку, окучники вы можете сделать и сами.

Самодельный окучник к мотоблоку

Чтобы сделать самодельный окучники к мотоблоку, нужно взять два металлических диска толщиной в 2 мм и расположить их друг напротив друга так, чтобы они раскрывались наружу.

Когда мы подобрали правильный угол дисков, нам нужно закрепить окучник болтами или просто приварить.

Теперь нам нужно закрепить его на купленной нами сцепке к мотоблоку и вперед!

Самодельная картофелесажалка

Устройство самодельной картофелесажалки чем-то напоминает окучник. Здесь тоже есть два диска внизу, но сверху есть специальная чаша, в которую засыпают клубни картошки. Из отверстия в чаше клубни попадают в землю, а диски картофелесажалки устроены, чтобы закапывать их при каждом шаге.

Для того, чтобы сделать самодельную картофелесажалку, нам нужно собрать раму, колеса и колесную ось, стальные штифты, бункер для клубней, зацепные звездочки и регулировочный механизм. При изготовлении навеса внимательно отнеситесь к раме, потому что это главный орган картофелесажалки.

https://youtube.com/watch?v=DuDqShn0hYQ%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26showinfo%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D2%26

К нему крепятся все остальные органы. Колеса спереди закройте металлической пластиной, без неё картошка будет выпадать из бункера тогда, когда нам этого не нужно.

Правильно подберите и настройте регулировочный аппарат картофелесажалки. Это нужно для того, что правильно распределить посадочный материал в почве. Бункер снизу затяните резиной, чтобы картошка не выпадала зря. Картофелесажалка может работать на самых разных колесах.

Как сделать грунтозацепы к мотоблокам своими руками

Для того, чтобы сделать их самостоятельно, вам нужно иметь несколько заготовок, болгарку и сварочный аппарат.

https://youtube.com/watch?v=XPSiBf9ilZk%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26showinfo%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D2%26

Для того, чтобы сделать грунтозацепы, вы можете использовать старые колесные диски от автомобиля. Достаньте стальной уголок, он потом будет нашими зубьями на грунтозацепах. Возьмите полуось и закрепите на неё подшипник.

В центр колесного диска приварите квадратную пластину так, чтобы она своими углами касалась краев диска. Для верности проделываем дыры в пластине и дополнительно прикручиваем её болтами к диску. Полуось с внутренней стороны диска прикрепляем к нашей пластине.

Когда наше колесо готово, займемся зацепами для него. Ранее мы говорили, что вам нужно купить стальной уголок для того, чтобы потом переделать его вручную. Итак, разрезаем уголок болгаркой на части, складываем каждые два отрезка в угол и скрепляем их сварочным аппаратом.

Зацепы, которые у нас получились, необходимо разместить на ободе диска на дистанции друг от друга 15-20 см.

Второй способ изготовления самодельных грунтозацепов

Есть другой способ сделать колеса с грунтозацепами. Он пригодится вам, если у вас имеется старый ненужный газовый баллон, и нет грунтозацепов. Обрезаем круг (обод) из баллона шириной от пяти до семи сантиметров, окружность обода должна быть 30 см.

После этого из металлической пластины в 40 мм делаем зацепы и так же как в предыдущем варианте крепим их на расстоянии 15 см друг от друга. Кроме того, к каждому зацепу в его центр привариваем дополнительную пластину, которая создает дополнительный «зуб» грунтозацепа.

К краю каждого зацепа добавляем еще 60 см — это для большего вхождения в почву. К ободу одного из металлических дисков привариваем квадратную пластину, на которой будет ось грунтозацепа.

Самодельный прицеп к мотоблоку

Теперь рассмотрим конструкцию и возможности самодельного прицепа к мотоблоку. Иногда производители сами их не делают к продаваемому мотоблоку, или делают но некачественные, часто они гнутся при перевозке груза, там где прицеп соединяется с колесами. Самым лучшим это самодельный прицеп к мотоблоку, получиться дешевле в 2-3 раза и соответственно надежнее.

Для начала изготавливаем кузов будущего прицепа. Для этого берем стальные трубы с прямоугольным сечением или можем использовать уголки как в случае с грунтозацепами. Нам нужно болгаркой разрезать трубы под прямым углом и потом можно обшивать кузов деревом или металлом. Приделываем спереди сиденье для водителя. Так вы сможете управлять мотоблоком с тележкой, сидя и держа его за ручки управления мотоблоком.

Когда наш кузов готов, пора подумать как будет ездить наша тележка. Нам нужно сделать колесную ось взяв задний мост с легкового автомобиля, сняв с него редуктор. Также можно использовать как ось металлический стержень обточенный по краям так, чтобы можно одеть колеса для тележки.

Когда прицеп готов, еще нужно прикрепить её к мотоблоку. Сцепляться с мотоблоком прицеп при помощи поворотного узла. Для его изготовления берем трубу с прямоугольным сечением и привариваем её к нижнему ребру тележки так, чтобы образовался правильный треугольник, и край кузова был основанием этого треугольника.

Мы также упоминали о изготовление поворотного узла. Он представляет из себя цилиндр с консолью на двух подшипниках. Такая конструкция устройства позволяет колесам тележки и мотоблока двигаться независимо друг от друга.

Внизу вы можете видеть чертежи стандартной тележки для мотоблока

Навесное самодельное оборудование — фрезы и плуг

Одними из главных навесных орудий для мотоблока являются фрезы и плуг. Только фрезами пользуются только на мягкой и постоянно обрабатываемой почве, а плуг используется на целине. Также плуг дороже и его может позволить себе не каждый дачник. Но, в принципе, сама эта статья создана для тех, кто хочет весь комплект навесного оборудования и не хочет (или не может) за него платить.

Для самодельного плуга берете металлическую пластину толщиной от 3 до 5 мм и трубу, стенки которой должны быть 5 мм в толщине. Также нам надо будет изготовить корпус плуга.

В начале берем металлическую пластину и затачиваем её как затачивали бы косу. Сделаем из пластины отвал. Для этого его нужно вырезать болгаркой. Лемех выглядит в форме трапеции, его образец вы можете посмотреть ниже. Теперь крепим трубу. И еще нам нужен самодельный лемех. Покупной заменим диском циркулярной пилы. Все изготовленные нами детали теперь крепим к корпусу плуга и присоединяем к мотоблоку через сцепку.

Изготовление отвала из бочки

Для ковша нужно подбирать бочку с толстыми стенками. Оптимальным вариантом является изделие из нержавеющей стали. При отсутствии крепкой бочки можно воспользоваться обычной.

Работа проводится в такой последовательности:

Аналогичным способом проводится изготовление ковша из газового баллона. Поскольку его стенки имеют достаточную прочность, то их дополнительное усиление не требуется.

Так как сталь на отвале будет постоянно истираться и истончаться, то целесообразно сразу изготовить сменный отвал. Как только закончится срок эксплуатации изделия первой очереди, на его место можно сразу установить замену.

Изготовление полевого опрыскивателя для мотоблока

Самодельный опрыскиватель для мотоблока необходим в тех случаях, когда площадь обрабатываемых посевов превышает 20 соток. Вручную выполнить такую работу очень трудно, она может занять целый день. Механизация этого процесса позволит сэкономить массу времени и сил.

Для изготовления опрыскивателя потребуется:

Сборка самодельного опрыскивателя производится в такой последовательности:

Сделанный своими руками опрыскиватель полностью оправдает вложенные усилия уже в первый сезон. Благодаря такому приспособлению опрыскивание и полив огорода будут производиться быстро и качественно.

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

Чем комплектуются мотоблоки

Сам по себе мотоблок представляет только силовой агрегат с колесами. Чтобы он мог выполнять полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

Небольшой список основного навесного оборудования и насадок:

Это далеко не полный список навесного оборудования для мотоблока.

Не обязательно приобретать весь комплект навесного оборудования для мотоблока сразу. По мере необходимости приобретается или изготавливается дополнительные инструменты.

Грунтозацепы своими руками

Крутящий момент двигателя через трансмиссию передается на колеса. Чтобы двигаться по пашне, нужно создать достаточное усилие. Увеличить тягу можно, повысив коэффициент сцепления колеса с грунтом. Поэтому грунтозацеп увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Чтобы изготовить это навесное оборудование, нужно приобрести:

Этот набор заготовок достаточен для начала работ. Остается выбрать конструкцию или разработать собственную.

Грунтозацеп может быть ведущим и накладным. Ведущие грунтозацепы устанавливают на место базовых колес мотоблока. Накладные надеваются поверх базового колеса. Чаще делают ведущие самодельные грунтозацепы.

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинают со сцепки – специальное навесное оборудование. На сцепке закрепляют корпус – это и есть основной рабочий орган. Мотоблочный плуг производит подрезание почвенного слоя. Далее формируется пласт, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько составляющих:

Для мотоблока интересна конструкция поворотного плуга, одним перемещением фиксатора плуг легко изменяется с правого на левый и наоборот. Это очень удобно для обработки земли на небольших по протяженности участках.

Если плуг можно условно признать пассивной рабочей навеской, то почвенная фреза является активной. При обработке почвы снимают колеса, перемещение агрегата происходит за счет вращения фрез. Рабочие лопатки совершают вращательное движение и разрыхляют землю.

Для изготовления фрез используют полосовой прокат толщиной от 5 мм и больше. Для снижения сопротивления в процессе работы лопатки затачивают.

Картофелесажалка для мотоблока своими руками

Картофелесажалка механизирует труд по посеву картофеля. Это навесное оборудование состоит из:

Существует много разных конструкций картофелесажалок. Мастера используют имеющиеся у них емкости для бункера, подбирают варианты изготовления дозатора с применением фанеры. В отдельных сажалках потоком воздуха ускоряют перемещение посадочных клубней в почву. Есть совсем простые конструкции, в них фанерные диски заменяют сразу несколько исполнительных механизмов по дозированию и укладке картофелин в борозду. Многие самодельные авторы изобрели оригинальные навесные агрегаты.

Для изготовления картофелесажалки для мотоблока понадобится:

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

Порядок изготовления этого самодельного навесного оборудования:

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

Окучник для мотоблока своими руками

Окучник создает почвенную гряду. Почва подгребается к корням, и площадь питания увеличивается в несколько раз при повышении уровня земли вокруг стебля культурного растения. Различают окучники на мотоблоки:

Листерные окучники часто оснащают регулируемыми отвалами. Это позволяет изменять ширину захвата рабочего органа. Пропеллерные навески многие используют для окучивания картофеля, но подрезая корневища многолетних сорняков, они способствуют засорению поля.

Наиболее распространены дисковые окучники, ими несложно манипулировать в процессе работы. Их также несложно изготовить своими руками.

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только в весенне-летний период. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно увеличить эффективность его применения в личном хозяйстве. Бывают периоды, когда снег приходится убирать с дорожек и территории почти каждый день.

Для уборки снежного покрова применяют несколько типов мотоблочных снегоуборщиков:

Для большинства пользователей достаточно иметь отвал-лопату, этот снегоуборщик изготовить значительно проще.

Пользователь в зависимости от своих условий определяется с типом снегоуборщика, нужного ему. Многие берутся за изготовление сложного шнека, полагая, что именно это устройство будет помогать в зимний период. На самом деле большинство убеждается, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

Рубрика: Навесное оборудование

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Как сделать отвал для мотоблока своими руками чертежи, видео, фото

С приходом зимы расчистка дворов частных домов от снежных заносов становится самой актуальной задачей для обеспечения комфортного проживания. Разгребание снега вручную давно кануло в лету, и практически каждый домовладелец имеет в своем распоряжении компактный мотоблок, с помощью которого экономятся время и силы при вскапывании садово-огородных и придомовых территорий, сборе и транспортировке урожая.

Если прикрепить к мотокультиватору специальную лопату, можно быстро убирать снег, растительный мусор, разные сыпучие материалы, а также выравнивать почву перед посадкой. Снеугоуборщик для мотоблока можно приобрести фирменный в комплекте либо сделать из подручных средств самостоятельно. Именно о том, как сделать лопату на мотоблок для уборки снега своими руками, а также о плюсах и минусах фабричных и самодельных лопат для мотоблоков пойдет речь ниже.

Какие еще есть варианты отвалов для уборки снега

Ручные модификации предусматривают выполнение захвата и отбрасывание масс снега в сторону. Выполнение трудоемкой задачи по уборке снежных завалов можно ускорить, применяя ручные колесные бульдозеры с лопатами из фанеры, пластика или металла. Габариты и материал инвентаря подбираются для устранения последствий конкретных видов осадков различной плотности – наледи, рыхлого снега, слежавшихся снежных масс.

Лопата для уборки снега на колесах Бульдозер

Существуют также модели лопат с перемалывающим снежные массы шнеком, встроенным в ковш. Плюсом такого вида отвала является легкий вес пластмассы, из которого он, как правило, изготовлен.

Чтобы еще больше облегчить ручную работу, отвалы для уборки снега, помимо мотоблоков, крепят также на следующие автоматизированные приспособления:

Отвал для внедорожника

Интересно! Все конструкции снегоотвалов схожи по строению и принципу работы, несмотря на огромный ассортимент модификаций.

Установить лопату на квадроцикл можно:

Фронтальный отвал для квадроцикла

Центральный отвал для квадроцикла

Полезно! Ширина лопаты для квадроцикла может быть 125-150 см и зависит от веса техники и мощности мотора.

Установка снегоотвалов на мини-трактор или внедорожник удобна несложным монтажом и возможностью хранения в гараже или багажнике автомобиля. Конструкция комплектуется лебедкой с электроприводом, которой можно управлять прямо из салона машины. Угол поворота отвала выставляется в зависимости от плотности и количества выпавших осадков.

Делаем навесное оборудование к мотоблокам своими руками, фото и чертежи

С приобретением мотоблока у пользователя появляется желание использовать его во всех домашних работах для дачи, огорода и пр. Некоторые стремятся сразу приобрести максимально возможный набор навесного оборудования для мотоблока, другие покупают только минимальный ряд, докупая постепенно остальное. Третья категория владельцев берется за самостоятельное изготовление своими руками приспособлений и дополнительных устройств. Порой они по многим параметрам превосходят то, что может предложить промышленность.

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Один из примеров устройства регулируемого дискового окучника

Кроме тарельчатых дисков потребуются:

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.

Самодельный адаптер к мотоблоку для навесного оборудования.

Самодельный вариатор для мотоблока

Вариатор позволяет плавно изменять скорость без резких рывков, экономит топливо, передавая крутящий момент. Двигатели от мотоблока часто используют в качестве генератора, чтобы обеспечить электричеством жилые помещения, придомовые территории, а также для работы токарных станков.

Самодельный вариатор можно изготовить разными способами, самый легкий – использовать уже готовый вариатор, который можно переделать для конкретного мотоблока. Другой способ – использование готовых деталей от редукторов и других механизмов. Также детали можно изготовить самостоятельно при условии наличия специального оборудования (для дисков нужна горячая штамповка). Схемы и видео по созданию деталей и сборки шкивов легко найти в Интернете.

Можно изготовить вариатор из ступиц колес, главное – сделать подходящий для коленвала диаметр отверстия. Кроме шкивов для вариатора необходим ремень, являющийся одной из главнейших деталей. Ремень должен быть прочным, а все детали вариатора должны регулярно смазываться.

Покупная или самодельная снегоочистительная лопата

Снегоуборочная лопата, предназначенная для крепления на мотоблок, представляет собой навесное железное полотно в виде ковша или дугообразной лопаты, и состоит из трех элементов:

Принцип работы такого снегоочистителя заключается в его креплении на тягач – механический либо автоматизированный, в описываемом в статье случае – на мотоблок.

Лопата с механизмом крепления

Заводская комплектация снегоотвала включает в себя такие элементы:

Мотоблок с отвалом на грунтозацепах

Насадки, которыми оснащают заводские модели снегоотбрасывающих устройств, могут быть выполнены в виде кордовых резиновых пластин, а также ножей из металла. Такие приспособления, укрепляемые на нижний широкий край отвала, качественно убирают снег и выравнивают грунт. Их можно изготовить и укрепить на самодельном снегоуборщике своими силами.

Удобно! Такой снегоуборочный инвентарь на колесах, как мотоблочный отвал, особенно предпочтителен для использования пожилыми людьми и людьми со слабым физическим здоровьем.

Конструкция допускает вариации поворота угла отвала:

Изменение угла поворота предусматривает фиксацию лопаты в таком положении с помощью Г-образного крепления, благодаря чему повышается удобство очистки от снега.

Самодельные грабли для мотоблока

Делаем грабли для мотоблока своими руками: чертежи с размерами, фото изготовления, видео, где показаны грабли в работе.

Заготовка сена в ручную довольно трудоёмкий процесс, чтобы облегчить труд и не сгребать скошенную траву в ручную, можно использовать мотоблок с приспособлением для уборки сена.

В этой статье мы подробно рассмотрим как сделать самодельные грабли для мотоблока своими руками.

Схема самодельного приспособления для уборки сена.

Материалы для изготовления самоделки:

Правила изготовления отвала

Главным правилом, которое нужно учитывать, составляя чертежи самоделки, является соответствие объема работ и мощности агрегата. Перегрузка может привести к усиленному износу узлов и механизмов, их поломке и выхода машины из строя.

Планируя изготовления отвала к мотоблоку своими руками, необходимо придерживаться таких критериев:

Схема размещения отвала предполагает его установку на передний кронштейн, под корпусом или сзади агрегата. Наиболее оптимальным является фронтальное расположение отвала. Такая позиция обеспечивает наиболее качественную очистку.

Сделанный ковш может иметь горизонтальную или вертикальную ориентацию. Второй вариант выбирается в тех случаях, когда приходится работать в стесненных условиях.
