Поговорим о такой актуальной теме, как ремонт переднего ведущего моста (ПВМ) на тракторе МТЗ-82. Многих пользователей интересует, каковы основные симптомы неисправностей ПВМ, что можно починить самостоятельно, а что требует квалифицированного восстановления в ремонтном цехе или в сервисном центре.

При осмотре переднего ведущего моста специалисты, в первую очередь, советуют обратить внимание на целостность уплотнений и сальников, отсутствие подтёков и «потений», наличие механических повреждений и следов восстановления целостности корпусных деталей.

Помимо этого, нужно внимательно осмотреть ступицы. Можно покачать колесо на переднем мосту, и, если вы обнаружили большой люфт и слышите стуки, значит, необходимо перебирать бортовые, заменять подшипники и сальники, бывает также, что ломаются шестерни.

Рассмотрим некоторые случаи возникновения поломок переднего моста и методы их устранения.

Колеса буксуют, ПВМ не включается

Например, вы столкнулись с тем, что при движении вперёд задние колеса буксуют, а ПВМ не включается автоматически. Это говорит о том, что здесь может быть несколько неисправностей, либо внешних проявлений. Давайте разберем все из них по порядку, а главное, коротко расскажем о способах их устранения.

Если изношены детали муфты свободного хода раздаточной коробки, то следует заменить муфту.

Другой случай: забились пазы наружной обоймы муфты. Тогда нужно снять муфту и хорошенько промыть все ее детали.

Что ещё может быть? Например, могут деформироваться пружины поджимного механизма роликов – меняем пружины.

Следующий вариант неисправности: предохранительная муфта в промежуточной опоре не передает крутящий момент. В этом случае необходимо отрегулировать муфту на передачу крутящего момента.

Другая причина того, что передний мост автоматически не включается, когда буксуют задние колеса: изношены ведомые и ведущие диски предохранительной муфты. Устранить это можно, заменив диски на новые.

Кроме того, тарельчатые пружины могут потерять упругость или сломаться. Здесь также иначе как их заменой не обойтись.

Если разрегулирована длина тяги управления раздаточной коробкой привода ПВМ, то придется ее отрегулировать. Регулировка — это непростая многоступенчатая процедура, однако ее вполне можно выполнить самостоятельно. Для этого нужно:

Течь масла на корпусе главной передачи

Один из часто встречающихся признаков неисправности переднего моста: появление следов смазки на фланце карданного вала и корпусе главной передачи.

Это означает, что манжета ведущей шестерни пришла в негодность и стала неэластичной. В таком случае нужно её заменить.

Лучше всего эту операцию провести в заводском цехе и обратиться к опытным механикам, но есть умельцы, которые самостоятельно меняют манжету и в домашних условиях.

Будь то сервисная мастерская или личный бокс, в любом случае проделывают ряд стандартных процедур: отсоединяют карданный вал, отворачивают корончатую гайку и снимают фланец кардана. После этого откручивают болты крепления стакана подшипников главной передачи.

Теперь нужно выпрессовать ведущую шестерню 1 из стакана 4 и вынуть обойму сальника 7 в сборе с манжетой 6. (рис. 1).

Рис. 1. Детали главной передачи ПВМ МТЗ-82: 1 — ведущая шестерня; 2,5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

Течь масла при работе подвески

Другая распространенная история: масло течёт по сопряжению «гильза-труба шкворня» при работе подвески. Как говорят трактористы, речь идёт об устранении протечки на угловой передаче переднего моста трактора МТЗ-82.

Этот симптом свидетельствует о том, что изношены резиновые уплотнительные кольца в трубе шкворня и, возможно, в других местах, их нужно поменять. Это довольно непростая процедура, требует опыта и квалификации, однако вполне выполнима в «домашних» условиях.

Для того, чтобы поменять уплотнительные кольца, вначале нужно снять колесо и редуктор конечной передачи в сборе, отвернув болты крепления редуктора. После этого снять бортовую гильзу и выпрессовать из нее трубу шкворня. Уплотнительные кольца можно заменить, воспользовавшись ремкомплектом.

Кроме того, стоит осмотреть бортовые гильзы. Внутри них есть пружины, которые оказывают амортизирующее действие. Со временем бортовые гильзы изнутри изнашиваются, поэтому важно их проверить, не разбиты ли они. Невнимание к этим деталям может в дальнейшем дорого обойтись.

Какие еще встречаются неисправности переднего моста?

В целом бывает еще много повреждений переднего моста, однако рамки статьи не позволяют рассказать подробно о методах их устранения. Здесь мы только перечислим основные дефекты и симптомы их проявления.

Например, если корпус верхней конической пары колесного редуктора нагревается, и в нем отсутствует смазка, то это говорит о том, что изношены манжеты вертикального вала. Тогда их нужно поменять.

Если подвеска перестала быть жёсткой и ход её сжатия уменьшился, то это означает, что пружины, находящиеся в бортовых гильзах подвески, потеряли упругость. В таком случае они также подлежат замене.

Когда рулевое колесо тяжело вращается на поворотах, это свидетельствует о том, что упорные подшипники вышли из строя или заклинило телескопические соединения подвески. Прежде чем прийти к такому выводу, предварительно проверьте, исправен ли гидроусилитель руля.

Когда предельно изношены подшипники ведущей шестерни главной передачи или дифференциала, то могут проявляться следующие симптомы: слышится нехарактерный повышенный гул и шум в корпусе моста, сильно нагревается стакан подшипников главной передачи.

Если передние колеса заклинивает и в корпусе моста также слышны посторонние шумы, то, возможно, искрошились зубья конических шестерен главной передачи. Если, сливая масло из корпуса переднего моста, вы видите в нем множество мелких металлических частиц — это также говорит об износе зубьев.

И наконец, вот признаки выхода из строя деталей дифференциала или механизма блокировки: когда трактор поворачивает, шумы и стуки в корпусе моста усиливаются; обе оси колёс на поворотах блокируются; когда машина буксует, отсутствует блокировка колес.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Своевременная замена масла играет важную роль для любого узла тракторной техники. Передний ведущий мост МТЗ 82 не является исключением. Сегодня мы расскажем о последовательности проведения таких работ, а также причинах возможных неисправностей.

Регулировка и ремонт переднего моста МТЗ 82

Замены масла требуют главная передача, а также колесные редукторы МТЗ. Предварительно на тракторе следует проработать масло, прогревая его в корпусах моста.

Далее машину устанавливают на ровной поверхности. Выполняют следующие действия:

Когда масло достигает нижней кромки контрольного отверстия, устанавливают оставшиеся пробки, затягивая их.

При ремонте переднего моста МТЗ 82 необходимо следовать рекомендациям производителя.

Возможные неисправности и их причины

Если передний мост МТЗ 80 не работает, следует установить причину и устранить ее. Одна из распространенных неисправностей — недостаточная тяга.

В этом случае не происходит передача крутящего момента посредством муфты переднего ведущего моста МТЗ 82, в блистере отсутствует нужный уровень давления, происходит пробуксовываание привода.

В подобной ситуации рекомендуется разобрать и промыть комплектующие распределителя, проверив уровень давления в трансмиссионной системе. Оно должно составлять 9-10 кгс/см2. В связи с утечкой масла показатель передаваемого момента может быть недостаточным.

Причина может заключаться в износе колец уплотнителей, барабана муфты или поршня.

Вподобных случаях заменяют поврежденные детали переднего ведущего моста МТЗ 82. Неисправности в датчике включения в автоматическом режиме или его отказ требуют регулировки положения такого выключателя либо его замены. Причина посторонних звуков и повышения температуры рядом с главной передачей может быть связана с люфтом подшипников и неправильном сцеплении шестерен.

Этот вопрос решается регулировкой. Если шум вызывает максимальный поворот колес, это может говорить о принудительном режиме работы переднего ведущего моста МТЗ 82. Здесь рекомендуется проверка включения привода и установка переключателя в соответствующую позицию.

Возможен также ошибочный угол предельного поворота колес, при котором передний мост МТЗ 80 не работает должным образом. Нарушения регулировки подшипников шкворней приводит к стукам во время движения, в этом случае требуется регулировка.

Стук при резком повороте колес появляется из-за люфтов в пальцах рулевой тяги или гидроцилиндров.

У нас вы можете приобрести запчасти переднего моста МТЗ по приемлемым ценам. Удобный каталог позволяет быстро найти необходимую деталь, а подробная информация о комплектующих помогает сделать правильный выбор.

Беларус МТЗ 82.1 не включается передний мост с блокировкойПодробнее

Не включается переднии́ мост МЗТ 1221 причины и ремонтПодробнее

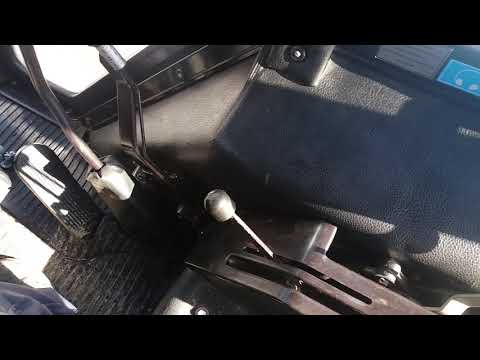

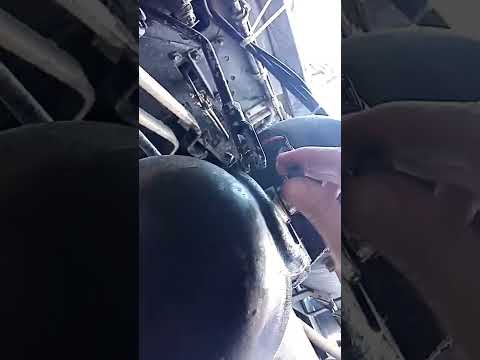

Рычаг включения переднего моста мтз 82 совет коллегам и любителям МТЗПодробнее

одна из причин трудного включения переднего моста на МТЗ 82Подробнее

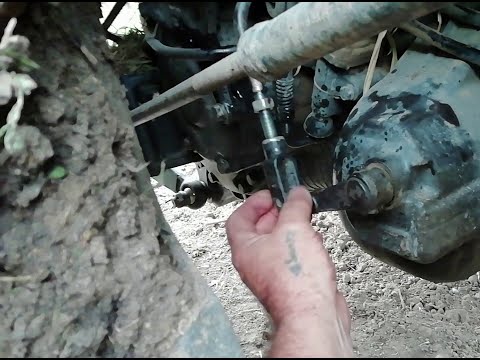

Регулировка тяги включения ПВМ мтз 82.1Подробнее

Устраняем причину выбивания переднего моста МТЗ-82.1Подробнее

Пвм мтз82.1 не работает при езде назад,причины.(Вопросы подписчиков)Подробнее

Не делайте моих ошибок — раздатка и промежутка МТЗПодробнее

Роздатка МТЗ. Ремонт Раздатки переднего моста МТЗ 892.2 Вибиває автомат, причина, РЕМОНТ.Подробнее

Проблемы переднего ведущего моста мтз 82Подробнее

Передний мост МТЗ -892! Не остановились вовремя, получилась большая проблема.Подробнее

МТЗ-82. Отказал передний мост.ПРОШУ ВАШЕГО СОВЕТА!!!Подробнее

Ремонт подвесного (поросенка, промежуточной опоры ) трактора мтз 82, 52. Устройство, принцип работы.Подробнее

Механизм включения пвм Мтз82 мой вариантПодробнее

Мтз 82.1 передний мост включения/отключениеПодробнее

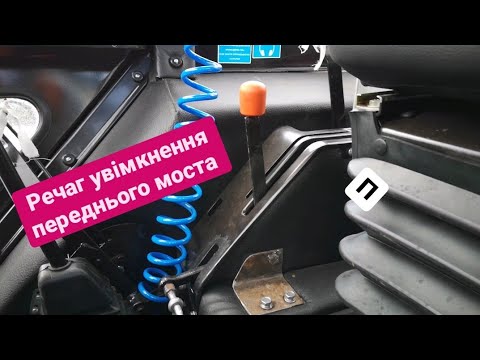

МТЗ 82.1 Включения переднего моста. 100% удобно👍Подробнее

Популярное

В конструкции портального ведущего переднего моста трактора каждая пара шестерён и подшипниковая опора валов, участвующая в кинематической цепи передачи мощности на ходовые колёса, является ответственной точкой механизма. Своевременное обслуживание и соответствие технических параметров в настройке зацепления зубчатых пар и осевых зазоров в обоймах подшипников узла обеспечивает возможность использовать ресурс механизма с максимальным сроком эксплуатации без ремонта. Для предупреждения отказов работы трактора в статье максимально раскроем тему причин возникновения поломок в механизме ПВМ. А также уделим внимание технологии устранения неполадок и правильной регулировке частей механизма при сборке.

Отказ работы ПВМ возможен по причинам двух типов — неисправность привода ПВМ или поломка непосредственно механизма переднего моста.

Неполадки привода ПВМ

Узлы передачи привода на передний мост МТЗ 82

Причины поломок ПВМ

Общей причиной отказов в работе ПВМ является износ или разрушение частей механизма. Основными факторами, влияющими на интенсивность износа, есть:

Так для предупреждения поломок, тяговые и резкие динамические нагрузки на ПВМ ограничиваются настройкой срабатывания фрикционной муфты промежуточной опоры привода в пределах 400 — 800 Н.м. А также, согласно эксплуатационным требованиям производителя, для нормальной работы универсального портального ПВМ дополнительная нагрузка на переднюю ось трактора МТЗ 82 не должна превышать 800 кг.

Недостатком ПВМ МТЗ 82 является большое количество сопряжений с уплотнителями в конструкции моста. В связи с этой особенностью одной из основных болезней узла является течь смазки. В результате частыми поломками страдают верхние конические пары конечной передачи.

Распространённые поломки ПВМ

Общими симптомами поломки моста является перегрев корпусов узла, рывки при работе моста, шум и скрежет в механизме.

Нарушение в работе главной передачи моста

Сопровождаются гулом в работе редуктора и нагревом корпуса выше 60°С ( проверяется при невозможности длительного касания руки). Причинами являются нарушение допустимых зазоров в подшипниках вращения, зацеплении шестерён главной передачи и дифференциала в результате износа механизма или неправильной регулировки. Косвенной причиной влияющей на работу и состояние главной пары шестерён ПВМ является состояние шарнирных сочленений карданных валов и суммарный осевой люфт валов в узлах привода, создающий осевое биение на ведущую шестерню ПВМ.

Нарушение в работе дифференциала моста

Сопровождается шумом в работе и перегревом корпуса. Причинами также являются износ деталей узла. Отсутствие автоматического блокирования дифференциала говорит об износе фрикционных дисков муфт блокирования ,встроенных в корпус узла. При отсутствии смазки механизма и перегрева дифференциала возможно заклинивание муфт блокировки в результате спайки дисков.

Обрыв передачи крутящего момента от полуосей трактора на вертикальные валы бортовых передач

Причинами неполадки является крашение зубьев конической верхней пары шестерён конечной передачи, заклинивание подшипников вертикального вала в результате недостаточной смазки, износ шлицов в нижней части вертикального вала или его разрушение. Слом вертикального вала говорит о недопустимой выработке в поворотной шкворневой паре — гильзе и шкворневой трубе. Проверяют передачу вращения от полуосей на бортовые части, наблюдая через открытый люк верхней конической пары, при вращении хвостовика ведущей шестерни главной передачи моста.

Заклинивание поворотного шкворня в бортовом редукторе ПВМ

Сопровождается невозможностью осуществления поворота управляемых колёс. Причинами являются недостаточная смазка пары «гильза шкворня — шкворневая труба», а также недопустимый износ пары и обрыв фланца шкворневой трубы.

Нарушение работы нижней конической пары в бортовом редукторе

Возникает при износе подшипников и увеличении зазоров в обоймах на оси вращения фланца для крепления колеса, где осевой люфт провоцирует биение в зубчатой паре шестерён, нарушая нормальное зацепление.

Порядок разборки ПВМ МТЗ 82

Учитывая особенности конструкции узла, и наличии ряда напрессованных сопряжений в деталях, для осуществления разборки рекомендуется иметь в арсенале приспособлений винтовые съёмники. Винтовой инструмент обеспечит комфортное рассоединение без повреждений деталей.

Разборка главной передачи моста

Демонтаж стакана главной передачи осуществляется откручиванием крепёжных болтов фланца стакана при отсоединённом карданном вале. Отпрессовывается корпус 4 ведущей шестерни с помощью вкручивания двух монтажных болтов в специальные отверстия фланца стакана.

Для замены манжеты 6 в стакане ведущей шестерни отворачивают шплинтующую регулировочную гайку 9 на конце вала 1 и снимают со шлицов соединительный фланец 8 кардана. Далее извлекают единый с шестернёй вал и осуществляют полную разборку.

Демонтаж дифференциала с ведомой шестернёй главной передачи осуществляют при отсоединении соединительных фланцев корпуса главной передачи и кожухов полуосей или крышки моста. Выпрессовка подшипников дифференциала и ведомой шестерни главной передачи с корпуса узла осуществляют винтовым съёмником с захватами.

Отсоединение бортовой

Для отсоединения бортового редуктора в сборе от бокового корпуса полуоси необходимо поддомкратить ремонтируемую сторону моста, открутить болты крепления фланцев стаканов шкворневой трубы и гильзы от корпуса верхней конической передачи. С помощью демонтажных болтов, вкручиваемых в отверстия фланца произвести выпрессовку шкворня с гильзы в корпусе колёсного редуктора.

Разборка колёсного редуктора

Для разъединения шестерён нижней пары конечной передачи откручивают болты по периметру крышки колёсного редуктора, предварительно поставив ёмкость под редуктор для сбора масла. В соединении фланцев крышки корпуса в случае ремонта более поздних версий ПВМ МТЗ 82 демонтировать регулировочные прокладки зацепления шестерён.

Для осуществления ревизии подшипниковой части фланца колеса освобождают болты в торце вала фланца от фиксирующей отгибной пластины, отворачивают два крепёжных болта, снимают подшипник с сепаратором и внутренней обоймой, затем снимают ведомую шестерню с шлицов фланцевого вала, ударами деревянной проставки в торец вала выбивают деталь наружу с подшипниками и регулировочными кольцами.

Демонтаж крышки колесного редуктора

Для отпрессовки корпуса сальника или стакана подшипниковой части также вкручиваются монтажные болты во фланцы деталей.

Демонтаж полуоси и вертикального вала

Для извлечения полуоси с шестернёй и подшипниками нужно вывернуть штопорный винт с корпуса верхней конической пары. Для снятия вертикального вала вывернуть два штопора в верхней части шкворневой трубы, упирающиеся в обойму подшипника. Подшипники и внутренние обоймы с вала и полуоси спрессовываются съёмником.

Отсоединение бортового редуктора

Демонтаж корпуса полуоси моста

Раскручивают крепёжные гайки стопорных пальцев на винтовом механизме регулировки колеи. Выпрессовку корпуса полуоси из крышки моста или кожуха полуоси осуществляют съёмником.

ПВМ МТЗ-82. 1 с коническими колесными редукторами

ПВМ с коническими колесными редукторами устанавливается на тракторе Беларус МТЗ-82.1. Передний ведущий мост предназначен для передачи крутящего момента к управляемым передним колесам трактора. Передний ведущий мост Беларус МТЗ-82.1 состоит из главной передачи, дифференциала и колесных редукторов. Главная передача представляет собой пару конических шестерен со спиральным зубом. Устройство моста с коническими колесными редукторами приведено на рисунке.

— Если это условие не соблюдается, произведите регулировку подшипников, выполнив следующие операции: затяните гайки 20 и 27 до упора, а затем отпустите их на 1/15 – 1/10 оборота; раскерните поясок гайки в пазу вала. — Произведите регулировку зацепления с помощью подбора необходимого количества разрезных регулировочных прокладок 25 между фланцами трубы шкворня 12 и корпусом 17 верхней конической пары. — Диаметрально расположенные прокладки должны иметь одинаковую толщину. Для контроля бокового зазора снимите крышку 15, предварительно слив масло. Регулировка подшипников колес и зацепления нижней конической пары редуктора конечной передачи: — Боковой зазор между зубьями шестерен 40 и 37 должен быть от 0,26 до 0,65 мм. — Проверьте люфт в подшипниках 3, установленных в стакане 45. Осевой люфт в подшипниках не должен превышать 0,3 мм. — Если это условие не соблюдается, необходимо провести регулировку подшипников методом шлифовки одного из регулировочных колец 7, установленных между внутренними обоймами подшипников 3. — Произведите регулировку зацепления с помощью подбора необходимого количества разрезных регулировочных прокладок 44 между фланцем стакана подшипника 45 и торцом крышки редуктора 8. — Диаметрально расположенные прокладки 44 должны иметь одинаковую толщину. Для контроля бокового зазора между зубьями шестерен 40 и 37 застопорите одну из шестерен.

__________________________________________________________________________Сервис и регулировки МТЗ-82

__________________________________________________________________________Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2

Обслуживание и эксплуатация МТЗ-1221

Техобслуживание и эксплуатация МТЗ-320

Эксплуатация и сервис тракторов

Регулировки главного редуктора ПВМ

Так как главная пара шестерён работает в условиях значительных осевых нагрузок, рекомендуется устанавливать подшипники без зазора с предварительным натягом в обоймах 0,02 – 0,05 мм. Такая настройка обеспечивает стабильное зацепление в шестернях и позволяет отсрочить появления зазоров в результате выработки деталей. Подшипники, при такой настройке, работают за счёт упругости металла в обоймах.

Регулировка осевого зазора в подшипниках ведущей шестерни

Устранение зазора в подшипниках ведущей шестерни осуществляют затяжкой гайки на резьбовом конце вала. Появление осевого зазора провоцирует биение и последующее разрушение сальника. Если после максимальной затяжки всё же присутствует осевой зазор, тогда уменьшают толщину регулировочных втулок шлифованием установленных между обоймами подшипников ведущей шестерни. Уменьшение размера втулок на величину люфта + 0,05мм позволит затянуть гайку хвостовика и устранить люфт в обоймах с натягом. Размер люфта определяют индикатором приложенным к стакану и самой шестерни. Затяжку производят с одновременным проворачиванием вала для того, чтобы ролики подшипников заняли своё место в обоймах. Допускается небольшой нагрев корпуса ведущей шестерни после устранения люфта не выше 60°С.

Регулировка зазора подшипников дифференциала

Проверку осуществляют упором монтировки в корпус моста и торцевую часть ведомой шестерни. Диагностирование осуществляют через каждые 3000 часов, предварительно проверив затяжку соединительных фланцев корпуса моста и кожухов полуосей. При обнаружении люфта уменьшают количество регулировочных прокладок между соединительными фланцами корпуса и крышки моста (кожухом полуоси) на размер люфта либо больше на 0,05 мм от диагностированного зазора. В правильно отрегулированных подшипниках натяг должен быть в пределах 0,01 — 0,1 мм.

Боковой зазор зацепления главной пары

Сразу нужно отметить, что регулировку зацепления главной пары осуществляют только первоначально при полной её замене или замене подшипников корпуса моста, корпусов дифференциала, подшипников в стакане ведущей шестерни. Регулировка подношенных шестерён запрещена, так как такая настройка нарушит органичное зацепление шестерён, сместит пятно контакта зубьев и приведёт к быстрому износу или заклиниванию пары. А также запрещено устанавливать разукомплектованные пары или заменять отдельные шестерни в паре, то есть замену осуществляют строго парой в комплекте производителя. Осуществляют перенастройку в случае диагностирования бокового зазора в зацеплении выше 1,2-1,5 мм новой главной пары, что является следствием неправильной сборки.

Зазор в зацеплении шестерён главной пары настраивается только при отсутствии осевых зазоров в подшипниках ведущей шестерни и подшипниках дифференциала. Настройку осуществляют установкой регулировочных прокладок. Положение ведущей шестерни регулируется прокладками, устанавливаемыми под фланец стакана вместе крепления к корпусу моста. Ведомая шестерня выставляется с помощью подбора прокладок между корпусом дифференциал и торцом ведомой шестерни, посажёной на шлицы.

Настройка контакта зубьев главной зубчатой пары

После произведённой наладки проверяют пятно контакта в зацеплении зубьев. Правильная настройка показывает, что в зацеплении участвует вся длина зуба. Для проверки несколько зубьев шестерни окрашивают тонким слоем краски, устанавливают стакан ведущей шестерни и прокатываются зубьями шестерён несколько раз в обе стороны. После выпрессовывают стакан с ведущее шестерней и осматривают пятно контакта.

Правильное пятно должно располагаться ближе к узкому концу зуба, занимать площадь не менее 50% по длине и ширине зуба (рисунок а). В случае несоответствии пятна контакта необходимо произвести настройку.

варианты контакта зубьев шестерён

Ремонт и регулировка бортовых редукторов

В процессе эксплуатации регулировку механизмов редуктора конечной передачи ПВМ не производят. Полную настройку зазоров в подшипниках и зацеплении зубчатых пар осуществляют в процессе сборки узла при проведении ремонта.

Настройка зазора в подшипниках вращения верхней конической пары

Регулировку осевого зазора в подшипниках полуоси на верхней части производят затяжкой поджимной гайки. Изначально гайку затягивают до состояния тугого вращения обойм подшипников. При затяжке проворачивают наружные обоймы того, чтобы ролики заняли своё правильное место. После гайку отпускают ровно на столько, чтобы обоймы подшипников стали вращаться свободно и зазор в подшипнике не превышал 0,1 мм. Хотя в новых рекомендациях по регулировкам указывают, что подшипники устанавливаются предварительным натягом в пределах 0,05-0,15 мм. Такое требование имеет место быть и даёт преимущество в увеличенных сроках эксплуатации до появления недопустимого люфта в подшипниках. После регулировки гаку фиксируют кернением.

Важным моментом в настройке является строгое положение распорного кольца между наружными обоймами пары подшипников, без выступания за наружные края. В противном случае выступающее кольцо будет препятствовать запрессовке вала в посадочное место.

Регулировка зацепления верхней конической пары шестерён

Настройку бокового зазора в зацеплении верхней пары осуществляют только смещением положения вертикального вала с помощью разрезных прокладок 3 устанавливаемых между фланцем корпуса зубчатой пары и стаканом шкворневой трубы. Положение полуоси не изменяется. Нормальный боковой зазор должен быть в пределах 0,1-0,55 мм.

Установка пакета пластин при регулировки зацепления верхней конической пары

Проверку настройки зацепления проверяют, предварительно удалив смазку из корпуса пары и застопорив вертикальный вал. Устанавливают свинцовую пластинку между зубьями шестерён проворачивают полуось от фланца крепления кардана главной передачи. Глубина вмятин покажет фактический зазор в зацеплении. После установки зазора проверяют пятно контакта в зацеплении.

Важно проследить при установке горизонтального и вертикального валов в посадочные места, чтобы стопорные штифты, удерживающие валы на посадочных местах не касались сепараторов подшипников.

Регулировка подшипников колёс

В старых справочниках указан установочный зазор в конических подшипниках фланца колеса 0,2 мм, более поздние инструкции по эксплуатации указывают, что подшипники регулируют с натягом в 0,1 мм. Регулировка осуществляется подбором ширины колец, установленных между внутренними обоймами подшипников на валу фланца. При правильной регулировке подшипников ресурс работы до появления зазоров до 0,4 мм может составлять до 5000-6000 часов. Поэтому регулировку производят при ремонте колёсного редуктора. Если же люфт появился преждевременно, необходимо произвести ревизию редуктора и устранить люфт.

Операцию осуществляют в следующем порядке:

При диагностике подшипниковой части колёсного редуктора нужно иметь в виду, что в комплектации завода производителя колёсного редуктора ширина одного регулировочного кольца между подшипниками равна по 7мм, а в сумме двух колец — 14 мм. Общая меньшая ширина колец говорит об уже производимой ранее регулировке подшипников и их неполном ресурсе.

Регулировка зацепления шестерён нижней конической пары

Настройка осуществляется перемещением ведомой шестерни с помощью разрезных регулировочных пластин устанавливаемых пакетом между крышкой корпуса редуктора и фланцем стакана подшипникового узла или в более современных версиях узла между крышкой и корпусом редуктора. Боковой зазор новой пары шестерён устанавливается в пределах 0,26-0,65 мм. Эта величина соответствует угловому смещению фланца крепления колеса на радиусе крепления болтов. Для осуществления проверки зазора стопорят ведущую шестерню нижней пары.

Замена гильзы и шкворневой трубы бортовой

При достаточной выработке шкворня и гильзы возникает биение, влияющее на состояние всего механизма бортового редуктора. При ремонте нужно учитывать эти факторы и желательно заменять детали поворотного механизма парой, а не на выбор одной детали, оценивая износ каждой. По рекомендациям производителя люфт более 1 мм между деталями поворотной пары является не допустимым и требует замены.

Выпрессовка гильзы из корпуса бортовой

Особенные сложности возникают при выпрессовке гильзы из корпуса редуктора. Часто в результате заклинивания данной пары деталей поворотного механизма бортового редуктора без применения определённых технологий операцию с сохранением целостности деталей произвести практически невозможно.

Для выпрессовки изношенной гильзы с корпуса редуктора применяют винтовой съёмник. Предварительно нужно удалить фиксирующий гильзу штифт установленный в тело корпуса с внутренней стороны. С учётом, что гильза при демонтаже будет заменена на новую для её снятия по внутренней контактной поверхности со шкворнем проваривают сваркой четыре симметрично расположенных продольных шва. Внутренние напряжения металла, созданные наваренными швами, позволят ослабить посадку гильзы в корпусе. После этого приступают к выпрессовке детали с помощью винтового съёмника. При сборке, для облегчения монтажа, посадку гильзы осуществляют в предварительно разогретый горелкой корпус редуктора.

Одним из больных мест бортового редуктора является верхняя часть в сопряжении гильзы со шкворневой трубой страдающей от недостаточной смазки и попадания через нарушенные уплотнения абразивной пыли. Для улучшения условий работы шкворневой пары в верхнюю часть корпуса устанавливают маслёнку, позволяющую несколькими качками шприца доставить смазку между контактными поверхностями гильзы и трубы шкворня. Такая модернизация позволяет значительно увеличить рабочий ресурс бортового редуктора.

Устранение течи масла

Каждому бывалому трактористу знакомо досадное недоумение, которое он испытывал при обнаружении полностью сухих полостей верхних конических пар конечной передачи. Масло при этом уходило в полость колёсного редуктора несмотря на недавно сделанный ремонт моста и замену уплотнителей и сальников верхней конической пары. Обнаруживалось это при открытии контрольно-заливной пробки на корпусе колёсного редуктора, где лишнее масло тут же выплёскивалось наружу.

Фактор вызывающий течь

Кроме самого выхода из строя уплотнений, в конструкции узла одной из причин, вызывающих постоянную течь смазки из полостей бортовых редукторов является нагрев масла и появление избыточного давления в полости механизма при активной работе зубчатых пар. В результате смазку выдавливает через уплотнители и механизм подвергается работе на сухую.

Способы устранения

Для сброса избытка давления с рабочей полости в корпус или крышку редуктора устанавливают сапуны вместо заливных пробок. Так практиками было отмечено, что при установке сапуна в крышку корпуса верхней конической пары перетекание масла вниз в колёсный редуктор прекращается и смазка с верхней полости не уходит. Естественно, эффект работы сапунов будет только при целостности всех уплотнений.

Также, по опыту трактористов, можно значительно уменьшить течь из корпусов верхних пар конических подшипников путём создания в полости шкворневой трубы пробки из солидола. При ремонте полость забивают смазкой, которая препятствует стеканию масла из полости верхней конической пары в низ редуктора.

Редуктор конечной передачи

Список комплектующих с каталожными номерами редуктора конечной передачи для тракторов МТЗ-80/82

Трансмиссия трактора МТЗ 82 с полным приводом ходовой части, отличается в своём составе редуктором, обеспечивающим дополнительное распределение крутящего момента для привода переднего моста. Узел присоединён своим корпусом к правому люку картера КПП трактора и именуется раздаточной коробкой. Механизм может подавать мощность на ПВМ в автоматическом и принудительном режимах с возможностью полного отключения привода переднего моста.

Привод переднего моста МТЗ 82

Устройство раздатки

Узел выполнен в отдельном чугунном корпусе  в виде одноступенчатого редуктора с цилиндрическими шестернями и обгонной муфтой. Привод механизм получает от вторичного вала коробки передач через промежуточную шестерню, установленную на оси в перегородке КПП. Смазка механизма осуществляется разбрызгиванием масла с общей ёмкости трансмиссии трактора.

раздатка МТЗ 82 в сборе

В состав механизма входит:

Обгонная муфта

Наружная обойма 5, являясь ведущей частью муфты, своим внешним зубчатым венцом постоянно находится в зацеплении с промежуточной шестернёй 12 в КПП и получает вращение на всех передачах. Обойма опирается на два подшипника 7 установленных на наружном диаметре ведомой части 6 муфты, которая, в свою очередь, вращается независимо на валу 8 раздаточной коробки, опираясь на латунную втулку. Таким образом, обе обоймы в разблокированном состоянии вращаются независимо друг от друга. В восьми профильных пазах 10 ведущей части муфты находятся блокирующие ролики  со штифтами 9 и пружинами 11, которые заперты пробками. Для соединения с зубчатым блоком 2 при переключении режимов работы ПВМ ведущая и ведомая части муфты имеют внутренние зубчатые венцы.

схема устройства раздаточной коробки

Для справки! Номера подшипников раздатки МТЗ 82:

обгонный механизм в сборе

Муфта переключения режимов

Зубчатая муфта представляет собой единый скользящий по шлицам вала зубчатый блок с одноимёнными наружными зубчатыми венцами для взаимодействия с ведомой и ведущей обоймами обгонной муфты. Выбором положения блока определяется режим работы переднего моста. Механизм управления представляет собой систему тяг от рычага управления связанных с осью в корпусе узла, которая передвигает вилку, взаимодействующую через кольцевую выточку в зубчатом блоке.

Зубчатый блок раздатки

Для справки! Раздаточная коробка МТЗ 52 отличается от узла трактора МТЗ 82 отсутствием режима отключения муфты свободного хода. Раздатку МТЗ 82 можно устанавливать на 52-й – наоборот, не рекомендуется.

Режимы работы

На постоянной основе в условиях грунтовых дорог сельской местности пользуются автоматическим режимом работы включения переднего моста. Для уменьшения износа деталей узла в условиях полевых работ в составе землеобрабатывающих агрегатов — на пахоте, культивации целесообразно пользоваться принудительным режимом работы ПВМ. В условиях постоянного движения по дорогам с твёрдым сухим покрытием рекомендуется отключить привод переднего моста.

Орган управления передним мостом

Рычаг управления находится по правую сторону места водителя и соединён с тягой, проходящей через полик кабины. Рукоятка управления имеет три положения:

В поздних версиях трактора управление осуществляется рычагом, в старых изменением положением рукоятки.

Автоматическое включение

В автоматическом режиме раздатка передаёт вращение только при возникновении пробуксовки задних ведущих колёс. При этом выбором положения рычага управления, скользящий по шлицам вала блок входит в зацепление своим меньшим зубчатым венцом только с ведомой обоймой обгонной муфты. Это обеспечивает независимое вращение обеих частей обгонной муфты в разблокированном положении. Включение передачи мощности происходит за счёт заклинивания роликов в пазах и соединении обеих обойм при замедлении скорости вращения ведомой обоймы механизма относительно скорости постоянно вращающейся ведущей части муфты раздаточной коробки.

Режимы работы узла

Передаточные числа механизма рассчитаны так, что ведомая обойма роликовой муфты, получая вращение от пассивного перекатывания передних колёс трактора, вращается на 6% быстрее, чем ведущая обойма механизма. Таким образом, при стандартном движении трактора срабатывание муфты не происходит и крутящий момент на передний мост от КПП не передаётся. При естественном замедлении движения передних колёс в результате буксования задних ведущих колёс, передаваемая на ведомую обойму обгонного механизма скорость вращения снижается, а скорость ведущей шестерни остаётся неизменной. В момент уравнивания скоростей вращения обеих частей механизма ролики заходят в клиновые пазы, заставляя вращаться детали как одно целое. С моментом срабатывания мощность передаётся на колёса переднего моста трактора до прекращения буксования задних колёс. Когда скорость вращения ведомой обоймы вырастит за счёт обратного получения вращения от передних колёс — ролики выйдут из пазов и муфта автоматически рассоединится.

Принудительный режим

Включается введением зацепление зубчатого скользящего блока с обеими, внутренними зубчатыми венцами наружной ведущей и внутренней ведомой обойм обгонной муфты. Соединением трёх частей механизма образуется единый жёсткий блок, который принимает вращение от промежуточной шестерни в КПП с последующей передачей через фланцевый хвостовик вала раздатки на карданный привод ПВМ. Такое включение обеспечивает постоянную передачу мощности на передний мост.

Отключение ПВМ

При выборе положения, когда зубчатый блок выходит из зацепления с обеих венцов двух частей обгонной муфты, происходит полное отключение привода ПВМ. При этом ведущая, ведомая части обгонного механизма и зубчатый блок вращаются независимо друг от друга, то есть автоматический и принудительный режимы отключены.

Обслуживание, неполадки и ремонт

Техническое обслуживание узла производится с общим обслуживанием трансмиссии трактора, которое заключается в проверке затяжки всех сочленений корпусов системы и контроле уровня масла. Сезонную замену масла производят на смазку соответствующей вязкости при падении температуры ниже +5°С. Показатель вязкости важен для безотказного срабатывания автоматического режима включения, так как при снижении температуры загустевшее летнее масло будет препятствовать работе обгонного механизма раздаточной коробки.

Не работает автоматический режим

Причинами такой неполадки может быть загрязнение беговых каналов профильных пазов шестерни грязью и продуктами окисления металла. А также вследствие усадки пружин механизма, при недопустимом износе роликов и беговых каналов с пазами, выработки ведомой части муфты.

Часто причиной отказов является появление граней на изношенных роликах. В этом случае осуществляют замену на ролики с увеличенным ремонтным размером для компенсации увеличенных изношенных заклинивающих пазов механизма. Ролики первой комплектации имеют диаметр 15 -0,012 мм, ремонтные 15,15 -0,012 мм.

сборочная схема раздатки

Не работает привод ПВМ

Основной причиной неполадки является появление недопустимых осевых люфтов в результате износа подшипников, а также втулки, на которую посажена ведомая часть муфты. Осевая вибрация  выводит из зацепления зубчатую муфту принудительного включения, не позволяя передавать вращение на привод. Для устранения  демонтируют узел, производят полную разборку, осуществляют дефектовку и замену вышедших из строя деталей.

Дополнительной причиной плохого включения режимов является нарушение регулировки механизма переключения в результате усадки амортизаторов в креплении кабины и незначительного изменения её положения относительно остова трактора. Нестабильным положением фиксирующей стойки и тяги нарушается амплитуда хода рычагов механизма включения. Для нормальной работы периодически нужно проверять соответствие положений режимов включения и осуществлять регулировку изменением длины тяги  с помощью резьбовой муфты.

Часто нарушения в работе раздатки возникают в результате комплекса причин – общего износа и загрязнение механизма, некорректной регулировки механизма включения. Если говорить о нарушении передачи вращения от раздаточной коробки к ПВМ нужно обратить внимание на регулировку и тех.состояние промежуточной опоры привода.

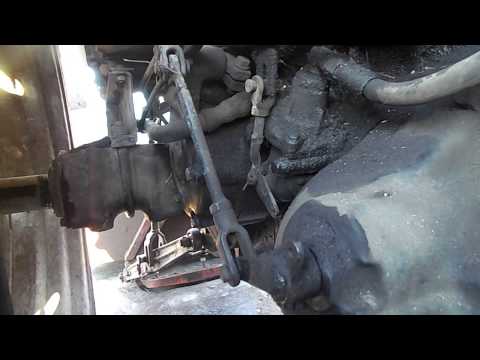

В заключение нужно отметить, что на рабочий ресурс и нормальную работу узла непосредственно влияет состояние сочленений карданной передачи, промежуточной опоры привода, и главной передачи переднего моста. При появлении недопустимых осевых зазоров в опорах вращения узлов привода ПВМ осевое биение будет разбивать подшипники в опорах вала и муфты раздаточной коробки, что приведёт к осевой нестабильности деталей узла и как следствие к невозможности включения режимов работы привода или полному выходу из строя. Поэтому при ремонте любого узла привода ПВМ уделяйте внимание и проверяйте техническое состояние всех частей, начиная с главной передачи ПВМ и заканчивая раздаточной коробкой. Это позволит продлить срок службы всех узлов и деталей привода, положительно отразится на технической готовности к работе, и уменьшит затраты на содержание трактора.
