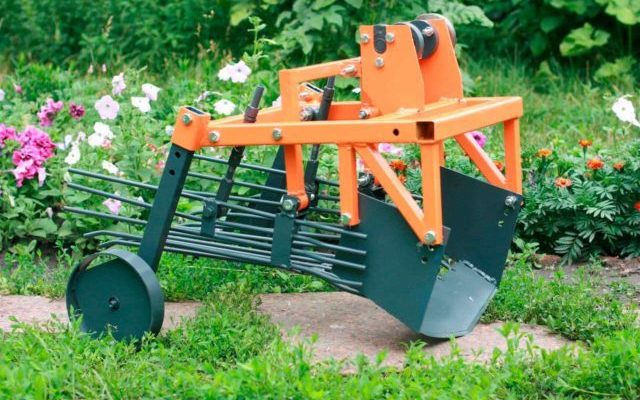

Простая картофелекопалка для мотоблока своими руками

Назначение картофелекопалки

Приспособление для копки картофеля — вид навесного оборудования. Оно крепится на мотоблоке или фиксируется с помощью прицепного устройства. Назначение — ускорить сбор урожая. С помощью картофелекопалки удаётся выбрать клубни на площади 0,1-0,2 га за 1 час.

На небольших и средних площадях удобно выкапывать картошку мотоблоком

Особенности изготовления простой картофелекопалки

Простая картофелекопалка представляет собой усовершенствованную лопату выгнутой формы, которая погружается в землю ниже уровня залегания картофельных клубней и выталкивает их на поверхность. Правильно высчитав ширину копалки и угол наклона режущего инструмента, можно во время сбора урожая разрыхлить землю, которая не будет нуждаться в перекопке. Изготовление простой картофелекопалки элементарно – три листа железа свариваются между собой и специальным креплением присоединяются к мотоблоку. Простота конструкции и малое число составляющих деталей позволяют ее изготовить начинающему механизатору сельскохозяйственного труда, который умеет работать со сварочным аппаратом.

Как сделать окучник

Наиболее простым окучником является листерный тип, который представляет собой два пикообразно сваренных крыла из листового железа толщиной не менее 2-3 мм. Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, острие которых пронзает и разрыхляет землю, поэтому каждый огородник, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом приемлемой для него ширины междурядий, которая обычно им выдерживается при посадке картофеля. Как правило, это примерно 60 см, а промышленные окучники имеют ширину всего 30 см. Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого от 30 до 60 см, а высота – примерно 30 см. Этот элемент окучника сгибается по высоте треугольника, тем самым получится острие, пронзающее землю, к нему привариваются небольшие прямоугольники в виде крыльев, размах которых и будет равняться ширине междурядий. К основному треугольнику привариваются веерообразно 7-10 прутьев длиной примерно 30 см. Для лучшей жесткости острие треугольника усиливается железной планкой толщиной не менее 3 мм.

Важно! Жесткая стойка-крепление не даст перегрузить двигатель мотоблока во время работы.

Крепление картофелекопалки

Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50*520 мм, толщина металла которого не менее 10 мм. На нем просверливаются отверстия для регулирования глубины погружения острия копалки в грунт во избежание разрезания клубней. Имеет смысл усилить жесткость острия и крыльев, соединив края крыльев железной пластиной, к которому приварится стойка конструкции, несущая на себе всю нагрузку земельных работ при сборке урожая картофеля, по возможности эту металлическую деталь предварительно можно закалить.

Работы по созданию вибрационной модели

Правила изготовления каждой детали отдельно и сборки всего механизма.

Основа

Оптимально использовать квадратную профильную трубу 40 на 40 мм. Лучше взять в металлопрокате заготовку в 4 метра и поделить ее на отрезки по 120 и 80 сантиметров. Получаем четыре опорные балки.

Из них нужно под прямым углом сварить основу в виде прямоугольника. Его размеры будут 120 на 80 сантиметров.

Крепление для тяг

Необходимо приварить перемычки не на середине рамы (прямоугольника), а на четверть от ее длины.

С обратной стороны основания сваркой закрепляем квадратные трубки в вертикальном положении. Их располагают снаружи основы для установки оси. На ось в дальнейшем устанавливают колеса.

Или гравером делают отверстие в 1 сантиметр в удобном для крепления месте.

Вертикальные стойки

Отступаем 5 сантиметров от края рамы и сваркой закрепляем квадратный профиль. Его длина не более 50 сантиметров. Через 15-20 см. также закрепляем сваркой квадратный профиль, но уже в 40 сантиметров длиной. После второй стойки отмеряем уже 40 сантиметров и закрепляем сваркой профиль в 30 сантиметров.

В итоге, конструкция похожа на металлическую парную убывающую лесенку.

Жесткость для стоек

Нужно закрепить стойки в нижней части конструкции. Для этого используют полосу металла в 0,4 – 0,5 мм. Соединять стойки сваркой следует под 45 градусов, дополнительно сваривая полосы между собой.

Лемех или рало

Создание рабочей части картофелекопалки. Самодельный лемех должен погружаться в почву, прокапывая картофельные ряды для сбора урожая.

Чтобы изготовить рало, нужен метал от 0,3 мм толщиной. Вырезают по чертежу две «рабочие» лопасти и сваривают самодельный плуг. Чтобы придать объемную форму, удобную для захвата почвы, нужно молотком простучать центр лопастей, предварительно закрепив всю конструкцию крепежным прутом.

Изготовление скатной доски

Скатная доска – продолжение конструкции картофелекопалки, точнее стальные прутья, приваренные к основанию. Проще всего использовать арматурные стержни диаметров не более 10 мм, длиной до 120 сантиметров. Через каждые 4-5 сантиметра нужно приварить арматуру, как показано на фото.

Тяги для регулировки

Необязательный элемент, потому что регулировка нужна только на проблемной (водянистой) почве.

Тяги легко отрегулируют нужный угол для наклона арматурной (скатной) доски. Проще всего сделать подвижную конструкцию в виде рамы, на которой и расположена скатная доска. Рама затягивается обычными болтами.

Опорные колеса

Конструкцию копалки для мотоблока, созданную своими руками, обязательно оснащают подвижными колесами для удобства в работе и перемещения.

Выгоднее всего снарядить копалку колесами от садовой тачки с широкой шиной. Приобретаем оси, закрепляем их к раме и устанавливаем колеса. Колеса проще зафиксировать шпилькой (как в устройстве садовой тачки).

Транспортерная

Транспортерные (конвейерные) картофелекопалки делают как большими, так и совсем миниатюрными. Картофельные клубни и грунт взрыхляют ножом-плугом. Срезанный материал поступает на движущуюся ленту и сепарируется.

Лента представляет собой решетку из металлических прутьев или трубок, расположенных параллельно друг другу. Они закреплены в подвижном ободе конвейера (цепи). Транспортерную ленту также изготавливают из стальной сетки и резины на тканевой основе. Грунт просыпается вниз через решетку или отверстия, картофель перемещается на пашню, либо в приемный бункер.

Движение транспортера осуществляется при передаче крутящего момента от вала мотоблока (трактора) через редуктор, цепи, зубчатые передачи.Копалка с транспортерной лентой имеет широкий нож, который подрезает почву на 10-18 см. Поэтому потери урожая при ее использовании составляют не более 2-5%. Нож вырезается из толстого стального листа и крепится к раме на тяги и болты.Самостоятельное изготовление транспортерной картофелекопалки возможно при наличии опыта подобных работ. Агрегат можно сделать, изучая схемы работы заводских машин подобного типа.

Существует множество конструкций транспортерных картофелекопалок, каждый мастер вносит в изделия новые элементы и усовершенствования. Процесс создания конвейерной копалки включает следующие шаги.

Чертежи картофелекопалки для мотоблока

Подробные чертежи картофелекопалки веерного типа для мотоблока фото и видео приспособления в работе.

Как известно картофелекопалки для мотоблоков есть двух типов, веерная и вибрационная, самая простая в изготовлении копалка веерного типа, её устройство мы и рассмотрим.

Веерная копалка — это навесное оборудование, в данном варианте для мотоблока, вот так выглядит это приспособление.

Устройство для выкапывания картофеля представляет собой плуг с веером из прутьев, в процессе движения мотоблока плуг врезается в почву и поднимает её на решётку из прутьев, в свою очередь прутья разрыхляют и просеивают почву при этом клубни картофеля выкидываются уже поверх почвы.

На видео показан принцип работы веерной картофелекопалки.

Чтобы сделать картофелекопалку для мотоблока, можно воспользоваться предоставленными чертежами с размерами и фото.

Чертеж картофелекопалки для мотоблока.

Самоделка состоит из нескольких частей:

Ещё один вариант.

Вариант изготовления плуга под копание картофеля.

На фото показана система регулировки глубины и угла наклона плуга. Отверстия в сошке позволяют регулировать глубину погружения плуга в почву.

Регулировка угла наклона плуга.

В этом видео автор показывает картофелесажалку, сделанную своими руками.

Особенности грохотных конструкций

Второе название такой конструкции – вибрационная копалка. Такого рода картофелевыкапыватель для мотоблока работает по следующему принципу: один из элементов – лепеха, углубляется под грунт, а неподвижная решетка, оставляя клубни, просеивает почву, словно сквозь сито.

Грохотная картофелекопалка к мотоблоку, как правило, не способно обрабатывать большие участки за один раз. Водитель вынужден проходить тонкие полосы земли, из-за чего на сбор урожая тратиться много топлива и времени.

Принцип работы картофелекопалки

Картофелекопалка для мотоблока своими руками, сделанная согласно чертежам, должна обладать определенными характеристиками. Если это будет ручная картофелекопалка, то она должна иметь соответствующий привод. Перед выполнением работ следует рассчитать бюджет мероприятия и определиться со способом обработки земли агрегатом.

Картофелекопалка своими руками, сделанная для проведения работ на земельном участке, имеет простой принцип. Конструкция включает 2 стальных ножа, необходимых для разрезания земли. Клубни, собранные ножами, вместе с грунтом поступают по специальной транспортной решетке в бункер для сбора овощей.

Картофелекопалка вибрационная в процессе работы отделяет клубни от почвы. Свой урожай можно сваливать на грунт рядом с агрегатом, если на устройство бункера не хватило специального материала. Отдельные элементы конструкции из металла могут соединяться 2 способами:

Эти способы обеспечивают прочное соединение деталей из металла. Соединения с помощью болтов обладают разными преимуществами перед сварными швами, поскольку картофелекопалку можно с легкостью разобрать при необходимости.

Чтобы соединить отдельные части, не нужно тратить время на выполнение работы со специальным инструментом. Необходимо подготовить лишь дрель со сверлом и пару ключей. Самодельные картофелекопалки выполняются из металлического листа толщиной 5-7 мм. Именно такие размеры способны гарантировать высокий уровень прочности всей конструкции.

Картофелекопалка для минитрактора не обладает слишком большим весом, что существенно облегчает копание грунта. Для работы с твердыми почвами следует использовать копалку, имеющую больший габарит. Она тяжелее, поэтому лемех лучше врезается в грунт и выворачивает наружу пласт почвы с овощными клубнями.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

https://youtube.com/watch?v=5yi5oZZdknQ%3Ffeature%3Doembed

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

Какие колеса применить для конструирования самодельной картофелекопалки

Для рассматриваемого вида техники можно использовать три разновидности колес:

Каждый вид имеет как свои достоинства, так и недостатки. Применение любого из них полностью обосновано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под большим весом, стоит остановить свое внимание на резиновых колесах.

Они достаточно легкие, а тракторный протектор резиновых покрышек будет легко загребать землю, что позволит технике трогаться без затруднений, не буксовать и не застревать.

Также при конструировании картофелекопалки следует выбирать максимально широкие колеса, в противном случае движение будет несколько затруднено.

Металлические колеса отлично подойдут для работы на твердой почве. Они существенно увеличат общий вес конструкции, что в данном случае только на руку: плугу легче будет вонзаться в землю и выполнять свою функцию.

Протектор цельнометаллических колес также желательно выбирать тракторный, дабы во время движения по рыхлой и болотистой почве избежать застревания и забуксовывания.

Советы мастеров

Самодельные копалки картофеля пользуются популярностью не только у владельцев тракторов, но, и у тех, кто привык пользоваться мотоблоками. Те люди, которые уже сталкивались с проблемами конструирования таких устройств, утверждают, что сделать все правильно очень сложно. Лучше воспользоваться опытом мастеров-предшественников, которые советуют аграриям:

Специалисты также отмечают, что все работы лучше проводить с помощником. Одному человеку заниматься сборкой копалки неудобно и сложно, из-за того, что большая часть деталей выполнены из металла и имеют большой вес.

https://youtube.com/watch?v=75MlPa4K2uM

Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Пальцевой барабан

При возможности на элеватор можно установить пальцевой барабан. Он представляет собой обрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такой величины, чтобы не доставать до решетки буквально на пару сантиметров. Барабан насаживается на специальную ось, которая имеет наваренную звездочку.

При помощи цепной передачи ось барабана соединяется с валом колес.

Если все сделано правильно и расчеты верны, пальцы будут разбивать твердую засохшую землю, которая попадает вместе с клубнями на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции потребуется:

Изготавливается вся конструкция при помощи контактной сварки.

Покупка заводской картофелекопалки – очень затратное мероприятие. Поэтому при отсутствии лишних денег и наличии большого количества времени, а также хорошо работающей головы и рук, можно с легкостью сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно быть внимательным и добросовестно относиться к своей работе, тогда самодельная картофелекопалка сможет прослужить вам без поломок и простоев очень долго:

Наверное, каждый владелец большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и свести время обработки почвы к минимуму, поэтому огородники и стремятся обзавестись мотоблоком и различным оборудованием к нему. Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то имеет смысл задуматься о необходимости картофелекопалки для механического сбора урожая. Сейчас ко всем видам мотоблоков можно купить различные конструкции и усовершенствованное оборудование, а можно приложить немного усилий и сделать копалку для мотоблока своими руками. В этой статье мы ознакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

Как сделать картофелесажалку своими руками

Рассмотрим, что представляет собой самодельная картофелесажалка для минитрактора.

С наступлением весны клубни картофеля подготавливают к посадке в грунт. Для облегчения процесса пользуются специальной сажалкой. Картофелесажалка на минитрактор может быть однорядной или двухрядной. Кроме того, они бывают простые, без опорных колес и с колесами. Однорядная техника приспособлена для посадки клубней в один ряд. В случае с двухрядной одновременно обрабатываются и засеиваются два ряда. Ширину междурядий можно регулировать.

Можно сделать модели с грунтозацепами. В таком агрегате функцию колес выполняют грунтозацепы. Они же, благодаря цепному механизму, приводят в движение конвейерную ленту подачи клубней. Для создания ровных рядов устройство имеет дисковый окучник и плуг для формирования борозды.

Глубина проникновения плуга в почву регулируется, что дает возможность совершить посадку клубней на нужную глубину.

Картофелесажалка для минитрактора двухрядная хорошо совмещается с минитракторами и имеет гидравлический привод. В отличие от однорядной сажалки, в этой модели два бункера для засыпки посадочных клубней. Величина емкости зависит от модели агрегата.

Посадка картофеля минитрактором полностью автоматизирует выполнение работы. Это очень удобное приспособление, но многим, к сожалению, приходится не по карману. Изготовить подобное устройство можно самому, сохраняя принцип конвейерной работы.

Для изготовления картофелесажалки своими руками для трактора понадобятся:

Вначале собирается рама с колесами, к которой будут прикреплены все остальные детали. После этого приваривается крепление для сцепления агрегата с трактором и устанавливается продольная ось, на которой будет держаться бункер. Его можно смастерить из дерева, а можно использовать любую подходящую тару, например, бак от старой стиральной машинки. В качестве сеялки может быть использована металлическая труба с просторным отверстием.

Перед началом сборки подобного агрегата обязательно нужно почитать соответствующую литературу или посмотреть видео. Без предварительного чертежа браться за конструкцию не стоит. Для посадки картофеля копалка, сделанная своими руками, может быть предназначена для трактора, а может для совмещения с иным устройством. Часто после сборки затраты на изготовление агрегата обходятся дороже, чем предполагалось, и разница в цене с готовой техникой настолько незначительна, что лучше приобрести готовое оборудование.

Картофелесажалка, изготовленная своими руками, должна быть собрана без ошибок, иначе процесс посева будет трудозатратным и долгим. В расчет должно входить абсолютно все: ширина междурядий, расстояние между посаженными картофелинами, глубина посадки и т.д.

Виды картофелекопалок

Рассматриваемые агрегаты подразделяются на два основных вида — стрельчатые и вибрационные (грохотные).

Стрельчатые копалки картофеля, их еще называются веерными, представляют собой лемех, к которому приварены наклонные прутья. Это самый простой вид устройства, способный крепиться к любому мотоблоку или небольшому трактору. Подобная картофелекопалка к мотоблокуделается довольно просто.

Принцип работы простой картофелекопалки заключается в подрезании лемехом пласта земли, вместе с урожаем, после чего земля проваливается между прутьев обратно, а клубни остаются остается на поверхности. Подобная конструкция эффективная только на неплотных грунтах.

Вибрационная или грохотная копалка для картофелясостоит из двух основных частей. Это лемех (плуг) и вибрационное сито, расположенное на опорных колесах. В процессе работы агрегата лемех выхватывает часть земли с клубнями и отбрасывает на просеивающую решетку. Благодаря вибрации, земля просеивается, на решетке остаются только картофелины.

Несмотря на простоту и удобство в использования, а также высокую производительную эффективность, грохотная картофелекопалка для мотоблока своими руками изготавливается сложно и трудоемко. Впрочем, все сложности в процессе изготовления впоследствии с лихвой окупаются.

Веерная для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

Копка веерной копалкой допускает наличие на поле редкого и невысокого сорняка. Картофельную ботву перед уборкой урожая скашивают.

Делаем веерный вариант своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Какие инструменты и материалы потребуются для изготовления копалки

Чтобы конструкция, изготовленная своими руками, получилась надежной и долговечной, необходимо правильно подготовить материал. Металл для влажных почв выбирают толщиной не менее 6 мм. Для каменистого грунта – 7 мм. Для нормального легкого чернозема – 5мм. Также готовят следующие инструменты и материалы для изготовления картофелекопалки своими руками:

При выборе колес отдают предпочтение широким моделям, чтобы передвижение по земле было легким. Резиновые подходят для рыхлых песчаных почв. Для влажного грунта подойдут колеса с тракторными протекторами. Они не буксуют. Недостатком является большой вес. Металлические колеса выбирают для каменистой почвы. Чтобы облегчить работу лемеха, они утяжеляют конструкцию и не сбиваются с курса.

Каждый вид имеет как свои достоинства, так и недостатки. Применение любого из них полностью обосновано в разных случаях.Если почва влажная и рыхлая, легко проваливается под большим весом, стоит остановить свое внимание на резиновых колесах.

Металлические колеса отлично подойдут для работы на твердой почве. Они существенно увеличат общий вес конструкции, что в данном случае только на руку: плугу легче будет вонзаться в землю и выполнять свою функцию.

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

Какая лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Чертежи и размеры картофелекопалок для минитрактора

Самодельную копалку для картошки на минитрактор своими руками изготавливают по схеме. На чертеж наносят размеры, название деталей.

Барабан изготавливают из стальных прутьев сечение 0,6-1 см

Для плуга многие мастера применяют старую сельхозтехнику или стальной лист. Для подвеса используют швеллер. Предусматривают регулятор погружения лемеха и угла захвата.

Колеса для прицепа специалисты рекомендуют использовать усиленные, для тачки или мотоблока.

Лемех для веерной картофелекопалки изготавливают из цельного листа железа. Его выгибают, придавая форму ласточкиного хвоста. Подготовленные детали приваривают к тыльной стороне наконечника.

Веерная конструкция пригодна для малых площадей, земля взрыхляется, и картофель поднимается на поверхность грядки

Несущую раму для грохотной картофелекопалки делают с упором на две точки. Колеса регулируют высоту над грядой. Подвес действует как тяговое устройство. Вал мотоблока приводит в движение редуктор, подсоединенный к колесам. Тяга под воздействием кривошипно-шатунного механизма выполняет вибрирующие движения. Шлицевое крепление приводит в работу лемех и систему грохот.

Грохотная картофелекопалка сложна в изготовлении, но ее производительность в два раза выше, чем у веернойВажно! Во время дождя возникает необходимость изменять угол работы для глубины погружения лемеха. Чтобы избежать проблем, устанавливают винтовую тягу для регулировки.

Вибрационная картофелекопалка просеивает клубни по движению мотоблока вперед-назад

Чтобы транспортер двигался, его подвешивают на качающиеся шарниры. Привод вибратора делают из эксцентрика. Его соединяют со шкивом при помощи вала. Ременной передачей крепят колесо на шкив.

Веерная картофелекопалка самая простая в изготовлении, требует мало материала и затрат времени

Производители

Данные устройства производят на многих предприятиях России и стран СНГ. Ниже приводится перечень наиболее известных предприятий, производящих картофелекопалки:

Как установить картофелекопалку на мотоблоке

Итак, копалка готова, но приступать к работе пока еще рано. Сначала надо ее правильно настроить и установить. Цель — не только собрать картофель, но еще и не повредить клубни.

Грохотная

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым.

Копка картофеля происходит следующим образом:

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Достоинства и недостатки самодельных картофелекопалок

Смастерить самодельный агрегатвполне реально и довольно выгодно. Однако, у всего есть обратная сторона медали, поэтому минусы существуют и у самодельных копалок для мотоблока, хотя их и не так много.

Минусы самодельных картофелекопалок

Как видно, недостатки не слишком значительные. По крайней мере они не перевешивают достоинств создания картофеля копалки своими руками. Однако, если речь идет об огромных площадях, картофелекопалка для трактораили мотоблока от производителя все же будет выгоднее. Самодельные устройства больше подойдутдля средних или маленьких участков с относительно небольшой площадью посадки.

Картофелекопалки для трактора МТЗ

Наибольшую популярность имеет при использовании с минитрактором МТЗ картофелекопалка ККМ-3.

При продаже это тракторное устройство поставляется потребителю в собранном виде. Механизма присоединения к трактору чертёж не предусматривает. Его нужно приобретать отдельно.

Тракторист должен учитывать, что картофелекопалка может работать только на средних или лёгких почвах, влажность которых не может превышать 27%. Засорённость камнями не должна превышать показателя 9 тонн на 1 га.

Используется для этих целей также модель КФТ2-01. Она массивнее, по сравнению с предыдущим вариантом – вес равен 110 кг. Ширина захвата составляет 48 см. Обычная производительность этого устройства составляет от 0,15 до 0,2 га за один час.

Картофелекопалка на трактор т 40

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Настройка и правила обслуживания

Первое агрегатирование устройства с мини-трактором несложное, его можно выполнить самостоятельно. Пассивное навесное оборудование (плуги) крепится посредством навеса и никаких сложностей не представляет.

Грохотные картофелекопалки установить и отрегулировать сложнее. Привод некоторых из них осуществляется от ВОМ, у других – посредством ременной передачи. В зависимости от того, какой тип привода имеет активная часть, будет зависеть способ подключения.

Непосредственная установка происходит также с помощью навеса.

Обслуживание оборудования заключается в своевременной очистке, соблюдении норм хранения, указанных в инструкции. Также необходимо смазывать детали, подверженные износу из-за трения.

На любом виде картофелекопалки необходимо регулярно затачивать лемех/режущий элемент.

Также важно следить за состоянием ремня, при необходимости заменить его (для грохотных картофелекопалок).

Настройка оборудования перед работой заключается в регулировке режущего элемента: необходимо установить, на какую глубину должен заходить лемех.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

КСМ 1 — отечественная модель, весит 44 кг. Объем емкости 41 л. Расстояние между посаженными клубнями равняется 25-30 см, а между рядами 60-70 см. Сочетается с такими мотоблоками, как Нева, Каскад, МБ, М2. Стоимость данной модели от 11500 до 12000 руб.

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблокана вибрационной основе, нам пригодятся:

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму,подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока— мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки. Важно то, что колеса нужно использовать с широкой шиной.

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.
