Описание
Принцип действия РАС основан на преобразовании входных сигналов тока и напряжения в цифровой код.
— циклическое измерение аналоговых сигналов по 128 измерительным каналам и дискретных сигналов по 288 каналам;
— анализ превышения (снижения) аналоговых сигналов относительно уставок, фиксацию появления дискретных сигналов;
— расчёт действующих значений по всем аналоговым сигналам;
— фильтрацию помех по аналоговым сигналам и блокировку от длительных пусков по «зависшим» дискретным сигналам;
— автоматическую запись и останов записи переходного (аварийного) процесса, и передачу собранных данных в вычислительную сеть по каналам Ethernet;
— приём из сети данных для коррекции внутренних часов регистратора;
— цифровое осциллографирование аварийных переходных процессов;
— регистрацию состояний дискретных сигналов от автоматических устройств в процессе нормальной работы энергообъекта и в течение аварии;
— сбор и архивация информации о параметрах режима работы энергообъекта;
— передачу накопленных данных на автоматические рабочие места специалистам диспетчерских служб, служб релейной защиты и автоматики и др.
Конструктивно РАС представляет собой навесной или напольный прямоугольный металлический шкаф с открывающейся дверью. Внутри шкафа располагается встроенный многофункциональный контроллер, выполняющий функции измерений, регистрации, управления и автоматики, а также встроенные либо выносные измерительные преобразователи (ИП) для ввода мгновенных значений токов и напряжений, обеспечивающие высокую точность при регистрации, как сверхтоков, так и величин токов и напряжений в нормальном режиме. С помощью преобразователей мгновенных значений производится расчет действующих значений токов и напряжений программным путем. Регистраторы выпускаются в различных модификациях, отличающихся числом входных сигналов и габаритными размерами. Любой из входных сигналов РАС может присутствовать в осциллограмме, а также в табличной распечатке ведомости событий, любой сигнал может быть назначен инициативным для запуска процесса ос-циллографирования.
Внешний вид РАС приведен на рисунках 1 и 2.
Пломбы поверителя устанавливаются на контроллер в чашки крепежных винтов планки, предохраняющей платы контроллера от съема.
Основные метрологические и технические характеристики регистратора аварийных событий РАС приведены с учетом влияния программного обеспечения.
Назначение
Система регистрации аварийных событий строится на базе регистраторов аварийных событий «НЕВА-РАС» и предназначена для записи аварийных процессов и событий в электроустановках, регистрации работы устройств РЗА (релейной защиты и автоматики) и коммутационных аппаратов в нормальных, аварийных и послеаварийных режимах.
Основные функции
Количество регистрируемых аналоговых и дискретных сигналов, подключаемых к каждому регистратору «НЕВА-РАС», может варьироваться в пределах, указанных в технических данных и может быть увеличено в процессе эксплуатации до предельных значений путем установки дополнительных модулей ввода/вывода сигналов.
В регистраторе «НЕВА-РАС» используются выносные датчики для ввода токов и напряжений, обеспечивающие достаточный уровень сигналов для регистрации как сверхтоков, так и нормальных токов и напряжений. Это позволяет с помощью этих же датчиков производить расчет действующих значений токов и напряжений программным путем.
Помимо аналоговых входов осциллографирования, в каждом регистраторе могут присутствовать входы для сигналов нормального стационарного режима. Это могут быть любые относительно медленно меняющиеся величины, например, мощности, температуры, давления и т.п. Для измерений параметров нормального режима в ПТК могут одновременно использоваться сигналы различных измерительных преобразователей (ИП) – аналоговых ИП осциллографирования и аналоговых ИП нормального режима.
Регистратор аварийных событий «НЕВА-РАС» обеспечивает ввод большого числа дискретных сигналов. Любой из них может присутствовать в осциллограмме, а также в табличной распечатке ведомости событий. Для запуска процесса осциллографирования может быть инициативным любой сигнал.
Измеряемые сигналы всех типов от всех регистраторов образуют единое информационное пространство. Это означает, что любые данные доступны для отображения и анализа в удобном для пользователя виде с помощью программного обеспечения «СКАДА-НЕВА» на всех рабочих станциях системы. Система регистрации аварийных событий может содержать от 1 до 63 регистраторов «НЕВА-РАС».
Допускается удаленное расположение преобразователей от регистраторов «НЕВА-РАC», поэтому удлинение вторичных цепей не требуется.
Структура системы РАС
Отзыв о модернизации системы регистрации аварийных событий на подстанциях МРСК Волги.
Отзыв о системе аварийного осциллографирования «НЕВА».
От АО «Актобе ТЭЦ», Казахстан
Отзыв о работе системы регистрации аварийных событий на базе ПТК «НЕВА»
Подписаться на рассылку
Регистратор аварийных событий «НЕВА-РАС» предназначен для записи аварийных процессов и событий, а также контроля состояния устройств РЗА и положения коммутационных аппаратов в нормальных, аварийных и послеаварийных режимах.
Применяется в электроустановках электрических станций и подстанций сетевых объектов всех классов напряжения, и электроустановках промышленных предприятий.
Пуск регистратора аварийных событий (РАС) выполняется по уставкам аналоговых сигналов, изменению состояния инициативных дискретных сигналов, по команде с АРМ РАС или с АРМ АСУ ТП. Регистратор по каждому вводу аналогового сигнала производит сравнение уровня мгновенного значения сигнала с заданными уставками, хранимыми в памяти. При превышении любым сигналом заданной уставки, формируется сигнал на пуск осциллографа с записью аварийного файла.
После изменения состояния дискретного сигнала на вводе, регистратор формирует сигнал пуска осциллографа, если данный сигнал задан в настройках как инициативный. Интервал записи последовательных дискретных сигналов составляет не более 1 мс. В регистраторе предусмотрена возможность установки программного фильтра «защиты от дребезга» для каждого дискретного входа.
Время пуска осциллографа и начало записи аварийного файла регистрируется как событие указанием даты и времени пуска в формате ДД.ММ.ГГГГ ЧЧ:ММ:СС:МС. Все данные, передаваемые регистратором аварийных событий на ПК, имеют метку астрономического времени с точностью не хуже 1,0 мс.
Программа обработки и просмотра осциллограммы на АРМ отображает расчётные аналоговые сигналы – как полученные с РАС, так и рассчитанные программой автоматически или по требованию оператора АРМ (значения симметричных составляющих напряжений и токов прямой, обратной и нулевой последовательностей, активной и реактивной мощности, частоты, и др.).
По окончании записи, файл осциллограммы автоматически передаётся по сети Ethernet на сервер РАС, внешний АРМ или встроенный АРМ РАС. Передача данных не влияет на выполнение других функций регистратора, в том числе на запись повторной аварии.
Выполнение функций регистрации аварийных событий обеспечивается при помощи встроенного программного обеспечения контроллера РАС, а также базового комплекта программного обеспечения:
программа «Нева». Программа устанавливается на сервере РАС (на ПК, выполняющем роль сервера РАС) и в автоматическом режиме осуществляет обмен данными с регистратором;
программа «Осциллограф». Программа обеспечивает просмотр, анализ и печать осциллограммы, записанной устройством РАС, и поддерживает международный формат Comtrade;
программа «Таблица событий». Программа в табличном виде отображает информацию об изменении состояния дискретных сигналов, подключённых к регистратору
программа «Конфигуратор». Программа предназначена для настройки параметров регистратора, как с персонального компьютера (ПК), входящего в состав РАС, так и с внешнего ПК, предназначенного для отображения результатов функций регистратора или с АРМ инженера РЗА.
Регистратор «НЕВА-РАС» в 19-ти дюймовом исполнении.
Регистраторы в таком исполнении выпускаются в трех вариантах (6U,9U,12U) и имеют модульную структуру. Модули и интерфейсные блоки ввода сигналов расположены внутри устройства таким образом, чтобы обеспечить их удобное обслуживание и замену. Все микропроцессорные платы размещены за передней панелью, блоки ввода аналоговых и ввода/вывода дискретных сигналов – в слотах с обратной стороны корпуса РАС. В устройстве предусмотрена возможность подключения внешних измерительных преобразователей и дискретных сигналов.

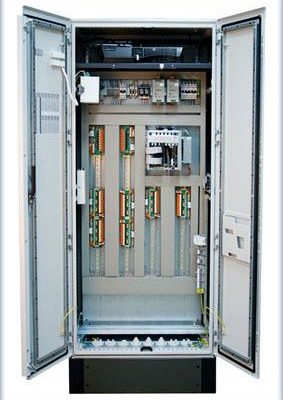

Регистратор «НЕВА-РАС» в напольном и навесном исполнении.
Регистраторы выполнены в виде металлических шкафов. С лицевой (если необходимо, то и с обратной – в случае напольной стойки) стороны шкафа регистратора расположена дверь, снабжённая запирающимся на ключ замком. На внутренней стороне двери размещена кассета для хранения документации, а также закреплена таблица присоединения входных сигналов.
Средства местного контроля и управления, а также порты для подключения переносного компьютера, порты для постоянных каналов связи с АСУ ТП объекта и центрами управления располагаются на лицевой стороне конструктива РАС. Клеммы подключения цепей питания, дискретных и аналоговых входов и дискретных выходов, – на задней стороне конструктива.
Регистратор обеспечивает ввод и хранение в цифровом виде аналоговых сигналов, подключённых к входам. Если используются внешние измерительные преобразователи, то их нормированные выходы подключаются к клеммному ряду Х1. На клеммный ряд Х2 подаются аналоговые сигналы со вторичных обмоток трансформаторов тока и напряжения объекта (1 или 5 А и 100 В). Измерительные преобразователи в этом случае располагаются внутри шкафа РАС. Через модуль ввода аналоговых сигналов производится передача сигналов на обработку в контроллер.
Подвод питающих и сигнальных кабелей производится с нижней части шкафа через резиновую проходную панель, обеспечивающую герметизацию.
Для работы в неотапливаемых помещениях регистраторы могут комплектоваться системой поддержания температуры, размещаемой на дверце шкафа.
Регистратор аварийных событий «НЕВА-РАС» предназначен для записи аварийных процессов и событий, а также контроля состояния устройств РЗА и положения коммутационных аппаратов в нормальных, аварийных и послеаварийных режимах. Cоответствует требованиям ГОСТ Р 58601-2019.
Регистраторы выполнены в виде металлических шкафов. С лицевой (если необходимо, то и с обратной – в случае напольной стойки) стороны шкафа регистратора расположена дверь, снабжённая запирающимся на ключ замком. На внутренней стороне двери размещена кассета для хранения документации, а также закреплена таблица присоединения входных сигналов.
В блоках контроля регистрации и управления (БРКУ), используемых в «НЕВА-РАС», устанавливаются карты типа CompactFlash с системным (технологическим) программным обеспечением.
Основные метрологические и технические характеристики РАС
Сравнительные технические характеристики РАС в зависимости от конструктивного исполнения
Декларация о соответствии регистраторов аварийных событий «НЕВА-РАС» техническим регламентам Таможенного союза.
Сертификат об утверждении типа средств измерений регистраторов аварийных событий «НЕВА-РАС» в Республике Беларусь.
Сертификат о признании утверждения типа средств измерений регистраторов аварийных событий «НЕВА-РАС» в Республике Казахстан.
Сертификат об утверждении типа средств измерений регистраторов аварийных событий «НЕВА-РАС».
Сертификат о признании утверждения типа средств измерений регистраторов аварийных событий «НЕВА-РАС» в Кыргызской Республике.
Отзыв об эксплуатации «НЕВА-РАС» на энергообъектах «Акрон».
Отзыв о модернизации системы регистрации аварийных событий на более чем 70 объектах «МРСК Волги».
От Филиала ПАО «МРСК Центра»- «Курскэнерго»
Отзыв об эксплуатации «НЕВА-РАС» на подстанциях Курскэнерго.
От Филиала ОАО «Концерн Росэнергоатом»«Курская атомная станция»
Отзыв об эксплуатации комплекса цифрового осциллографирования Курской АЭС.
От ООО «РН-Комсомольский НПЗ»
От ОАО «Национальная электрическая сеть Кыргызстана»
Отзыв об эксплуатации регистраторов аварийных событий на ПС 220 кВ, ПС 500 кВ.
От Филиала ОАО «СО ЕЭС»- «РДУ энергосистемы Ярославской области»
Отзыв об эксплуатации регистраторов аварийных событий «НЕВА-РАС» на электрических станциях ТГК-2 и подстанциях 110 кВ Ярославской энергосистемы.
От АО «Актобе ТЭЦ», Республика Казахстан
Отзыв об эксплуатации системы регистрации аварийных событий «НЕВА».
Отзыв об эксплуатации «НЕВА-РАС» на ПС Самарского региона
Отзыв об эксплуатации «НЕВА-РАС» на объектах филиала ОАО «МРСК Сибири»- «Читаэнерго».
От Костромской ГРЭС ПАО «Интер РАО»
Отзыв о сервисном обслуживании комплекса регистрации аварийных событий и контроля технологических процессов Филиала «Костромская ГРЭС» АО «Интер РАО-Электрогенерация».
От ОАО «МРСК Центра»- «Курскэнерго»
Отзыв об эксплуатации «НЕВА-РАС» на 12 подстанциях «Курскэнерго».
Отзыв об опыте эксплуатации регистраторов «НЕВА-РАС».
От АО «Сибирский химический комбинат»
Отзыв об эксплуатации регистраторов аварийных событий на энергообъектах АО «СХК».
Знак утверждения типа наносится на шильдик регистратора методом фотолитографии и на титульные листы эксплуатационной документации — с помощью графических устройств вывода компьютера.
Регистратор электрических событий РЭС-3
Регистратор электрических событий РЭС-3, предназначен для мониторинга, накопления и представления информации о процессе возникновения, развития и ликвидации аварийных ситуаций на электрооборудовании п
Внимание!Информация по Регистратор аварийных событий НЕВА-РАС предоставлена компанией-поставщиком НПФ Энергосоюз, ЗАО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
Сведения о методах измерений
Методика измерений изложена в Руководстве по эксплуатации ЭС.150.РАС.01РЭ.
Нормативные и технические документы, устанавливающие требования к регистраторам аварийных событий «НЕВА-РАС»
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4222-013-48965563-2011 Технические условия ЭС.150.РАС.01 ТУ.
Комплектность
Таблица 3 — Комплект поставки РАС_
Регистратор аварийных событий НЕВА-РАС
Регистратор аварийных событий НЕВА-РАС предназначен для записи аварийных процессов и событий в электроустановках, а также контроля состояния устройств релейной защиты (РЗА) и положения коммутационных аппаратов в нормальных и аварийных режимах. Собранные регистратором данные позволяют проанализировать протекание аварийных процессов и правильность работы защит, определить расстояние до места повреждения на линии (ОМП). Регистратор НЕВА-РАС аттестован и допущен к применению на электросетевых объектах ФСК ЕЭС и Холдинга МРСК. Шкафы изготавливаются в двух вариантах: герметичный навесной металлический шкаф. Класс защиты IP65. шкаф-стойка в напольном исполнении. Класс защиты IP42. В обоих вариантах отсутствуют средства активного охлаждения. Для работы в неотапливаемых помещениях регистратор может комплектоваться системой поддержания температуры.
Вас также могут заинтересовать
Регистраторы аварийных событий «НЕВА-РАС» (далее в тексте — РАС) предназначены для измерений электрических параметров в аварийных, до- и послеаварийных режимах энергообъекта и регистрации дискретных сигналов, соответствующих состоянию выходов устройств релейной защиты и автоматики и положению высоковольтных коммутационных аппаратов в этих режимах.
Программное обеспечение
Программное обеспечение РАС содержит как технические, так и программные средства. В состав программных средств РАС входит базовый комплект программ, с основной программой «НЕВА», которая включает в себя следующие программы: «Конфигуратор», «Осциллограф» и «Таблица событий».
Программное обеспечение, установленное на встроенный контроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка программного обеспечения РАС производится изготовителем и поставляется на компакт-диске.
Программа «НЕВА» является основной программой, предназначенной для обеспечения связи с РАС и вызова основных подсистем.
Программа «Конфигуратор» предназначена для настройки параметров работы РАС и базового программного обеспечения «НЕВА».
Программа «Осциллограф» предназначена для просмотра, анализа, печати и передачи в сетевое окружение осциллограмм, записанных подсистемой регистрации аварийных процессов, а также регистраторами других производителей, поддерживающих международный формат Comtrade.
Программа «Таблица событий» предназначена для отображения записей из базы данных событий информационной системы РАС в табличной форме.
Идентификационные данные программного обеспечения РАС представлены в таблице 1
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — «С».
Основные метрологические и технические характеристики регистратора аварийных событий РАС представленные в таблице 2.
* Примечание: средняя наработка на отказ сменного элемента 100000 ч
Рабочие условия применения: температура, °С
от минус 10 до 55 до 90 при 30°С 84-106,7 (630-800)
относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст)
Регистраторы аварийных событий НЕВА-РАС
Регистраторы аварийных событий НЕВА-РАС являются составной частью системы регистрации аварийных событий, предназначенной для записи аварийных процессов и событий в электроустановках, регистрации работы устройств РЗА (релейной защиты и автоматики) и коммутационных аппаратов в нормальных, аварийных и послеаварийных режимах.
Основные функции системы регистрации аварийных событий НЕВА-РАС
Количество регистрируемых аналоговых и дискретных сигналов, подключаемых к каждому регистратору, может варьироваться в пределах, указанных в технических данных и может быть увеличено в процессе эксплуатации до предельных значений путем установки дополнительных модулей ввода/вывода сигналов.
В регистраторах аварийных событий НЕВА-РАС навесного и напольного исполнения используются выносные датчики для ввода токов и напряжений, обеспечивающие достаточный уровень сигналов для регистрации как сверхтоков, так и нормальных токов и напряжений. Это позволяет с помощью этих же датчиков производить расчет действующих значений токов и напряжений программным путем.
Регистратор НЕВА-РАС в 19-ти дюймовом корпусе для монтажа в шкаф или панель имеет встроенные датчики тока и напряжения. В этом устройстве сохранена возможность подключения внешних измерительных преобразователей и дискретных сигналов.
Особенность конструкции регистратора обеспечивает простоту изменения конфигурации по типу, составу и параметрам входных сигналов.
Регистратор аварийных событий НЕВА-РАС обеспечивает ввод большого числа дискретных сигналов. Любой из них может присутствовать в осциллограмме, а также в табличной распечатке ведомости событий. Для запуска процесса осциллографирования может быть инициативным любой сигнал.
Регистратор НЕВА-РАС в 19-ти дюймовом корпусе для монтажа в шкаф или панель имеет встроенные датчики тока и напряжения. В этом устройстве сохранена возможность подключения внешних измерительных преобразователей и дискретных сигналов.Особенность конструкции регистратора обеспечивает простоту изменения конфигурации по типу, составу и параметрам входных сигналов.
Измеряемые сигналы всех типов от всех регистраторов образуют единое информационное пространство. Это означает, что любые данные доступны для отображения в удобном для пользователя виде с помощью программного обеспечения СКАДА-НЕВА на всех рабочих станциях системы. Система регистрации аварийных событий может содержать от 1 до 63 регистраторов НЕВА-РАС.
«Регистраторы аварийных событий обеспечивают автоматический контроль, информируют о состоянии оборудования, сообщают о необходимости выведения оборудования из работы для ремонта или замены. РАС сущест
Поверка
Осуществляется по документу ЭС.150.РАС.01 МП «Регистратор аварийных событий «НЕВА-РАС», Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в октябре 2011 г.
Основные средства поверки:
Мультиметр Agilent 34401A. Диапазон измерений напряжения пост. тока-100 мВ-1000 В, тока10 мА-3 А, погрешность по напряжению пост. тока 0,0045 %, по пост току 0,1 %.
Диапазон измерений напряжения переменного. тока-100 мВ-750 В, тока 10 мА-3 А. Погрешность 0,00 5%.
Частотомер универсальный CNT-66. Три канала выдачи-счета импульсов, канал А измерений частоты. Погрешность измерений частоты Df, ДТ — 1-2 ед. счета при 9 разрядном индикаторе. Генератор сигналов низкочастотный Г3-112. Частота от 10 Гц до 10 МГц, погрешность частоты ±2 %, амплитуда напряжения 0 — 11 В .
Мультиметр цифровой АМ-7189, погрешность ±0,03 %.
Секундомер СОС пр.-6а-2.
