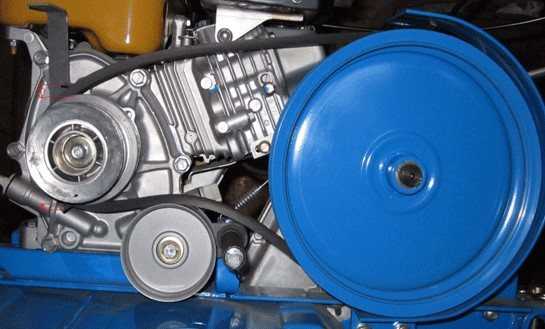

Ремень для мотоблока Нева МБ 2 — доступные размеры

Ремни на мотоблок Нева: особенности, размеры, натяжка

Особенности ремней для мотоблоков Нева

Модельный ряд мототехники достаточно широк. Соответственно, подбираемый ремень к мотоблоку Нева должен подходить к модели используемой сельскохозяйственной техники.
На мотоблоке МБ-1 и МБ-2 зачастую установлена клиноременная передача. Именно благодаря клиновой передаче агрегат способен двигаться вперёд и назад. Если клиноременной механизм машины выходит из строя, мотоблок не сможет нормально функционировать.

У мотоблоках МБ-1 есть переднего и заднего хода передачи. Модели МБ-2 двигаются лишь вперёд. Из-за такого различия не могут быть использованы одинаковые ремни.

Ремень привода подобрать несложно, если обращать внимание на следующие нюансы:

• подбираемый тип должен подходить под модель техники;
• габариты ремня;
• стадия натяжения детали;
• тип клиноременной передачи.

Если просмотреть вышеописанные данные, можно правильно подобрать ремень под конкретную модель мотоблока.

Устанавливаемые на технику виды ремней:

1. Клиновые;
2. Детали переднего хода;
3. Элементы задней передачи.

Чтобы упростить процесс выбора, стоит использовать таблицу. В ней указываются соответствия между ремнями и моделями техники.

Как продлить сроки эксплуатации ремней?

Существует несколько правил, соблюдение которых поможет увеличить рабочий ресурс приводных элементов. Их перечень включает:

• использование сельхозагрегатов марки Нева строго по предназначению – не допускается эксплуатация техники средней мощности для вспашки больших участков с целинными грунтами;
• исключение любых ударов техники о посторонние твердые предметы – в противном случае оператор рискует повредить шкивы и ремни, установленные на них;
• соблюдение правильного порядка при запуске мотоблоков Нева – их двигателям нужно давать время, достаточного для прогрева. В противном случае холодные ремни будут работать под повышенными нагрузками, что значительно ускорит их износ;
• своевременная очистка приводных элементов и пространства под ними – в противном случае влага и грязь будут постепенно разрушать эластичную оболочку ремней;
• использование для замены только ремней, выбранных в соответствии с таблицей их размеров – неподходящие приводные элементы нарушат работу шкивов и двигателя;
• контроль за состоянием и уровнем смазки шкивов – ролики без достаточного количества масла будут работать «всухую», из-за чего износ ремня увеличится в несколько раз;
• последовательное переключение скоростей – если «перепрыгивать» между передачами во время эксплуатации мотоблоков Нева, то это приведет к разрыву или перекосу ремня.

Размеры ремней на мотоблоки Нева

Размеры

Перед покупкой ремня необходимо определить номер модели натяжного элемента, который использовался на мотоблоке ранее.

Для этого необходимо:

• снять старые элементы привода с мотоблока, используя соответствующих инструментов;
• проверить маркировку на нём, которая наносится на внешнюю часть (маркировка А-49 должна быть белого цвета);
• если нет возможности рассмотреть маркировку, то необходимо замерить расстояние между шкивами натяжки;
• зайти на ресурс производителя и при помощи таблицы определить размер наружного ремня, можно узнать размеры у продавца магазина.

Чтобы избежать в дальнейшем проблем с подбором, необходимо, после покупки нового элемента для привода, переписать цифровое значение с его поверхности. Это позволит избежать ошибки при выборе и покупке.

Важно соблюдать требования инструкции, при установке, чтобы не повредить новый элемент и не уменьшить срок эксплуатации.

Натяжка ремня мотоблока Нева: алгоритм действий

1. Первоначально из клиноременного механизма извлекается кожух;
2. Со шкива осторожно снимают заднюю планку;
3. Ключом ослабляется подпружиненный ролик;
4. Демонтируется старый элемент и можно ставить новый;
5. Устанавливаются заранее демонтированные запчасти агрегата.

Стоит рассмотреть, как провести замену ремня для агрегатов модельного ряда МБ-1:

1. Изымается щиток и кожух клиноременной системы;
2. Ослабляется болт шкива и снимается ремень заднего хода;
3. Ослабляются болты, которые крепят кронштейн;
4. Изымается приводной ремень переднего хода;
5. Устанавливаются и натягиваются новые элементы, всё закрепляется и предварительно снятые детали возвращаются на место.

Регулировка ремня на мотоблоке Нева МБ-2 производится следующим образом:

1. Извлекается кожух;
2. Винт ослабляет натяжение штатного ремня;
3. Отодвигаются все винты, удерживающие кронштейн на корпусе агрегата;
4. Вытаскивается старая деталь и выполняется настройка шкивов;
5. Перед тем, как ставить ремень, места между элементами тщательно протираются, шланги продуваются;
6. Устанавливается новый ремень. Один конец соединён с валом редуктора, другой – со шкивом, находящимся в моторе;
7. Конструкцию можно полностью восстановить.

Больше подробностей о том, как натянуть ремень на мотоблоке Нева, стоит узнать из предложенного видео.

В основном натягивают новый элемент при поломке мотоблока. Намного реже выполняется замена заранее для предотвращения неисправностей во время работы агрегата. В любом случае нужно выполнять работы по замене ремня аккуратно, поскольку при чрезмерной натяжке его обрыв неминуем.

Самостоятельное изготовление

В случае невозможности приобретения готового шкива профессиональные мастера советуют изготовить данную деталь самостоятельно.

Для изготовления шлицевого шкива в домашних условиях необходим токарный станок и металлическая заготовка. За помощью можно обратиться в токарные мастерские, где профессиональные токари обязательно помогут выточить необходимую деталь.

В случае невозможности достать металлическую заготовку специалисты советуют использовать кусок фанеры.

• электрический лобзик;
• фрезер;
• циркуль;
• электрическая дрель.

• приобретение необходимой заготовки;
• вычерчивание круга нужного диаметра;
• высверливание центрального отверстия;
• выпиливание лобзиком круга строго по намеченной линии с отступом от черты на 20-25 мм;
• шлифовка полученной заготовки мелкой наждачной бумагой;
• вырезание канавки для ремня с помощью фрезы необходимого размера;
• установка готового изделия в мотоблок;
• устранения всех дефектов и неточностей.

Данная деталь из фанеры имеет короткий срок эксплуатации и требует постоянной проверки и замены в случае необходимости.

Устанавливать самодельные детали можно только на те мотоблоки, в которых данная манипуляция предусмотрена разработчиками.

Специалисты рекомендуют прибегать к самостоятельному изготовлению шкива только в самых крайних случаях и при возможности сразу заменить деталь, изготовленную в промышленных условиях на специальном оборудовании.

Для продления сроков эксплуатации мотоблока специалисты рекомендуют знать и применять несколько основных правил ухода за шкивом:

• регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
• постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
• соблюдения всех правил и норм эксплуатации электрического устройства;
• проверка соосности лазерным уровнем;
• проверка устройства на наличие механических повреждений, а также трещин и царапин.

Для предупреждения развития коррозийных процессов после эксплуатации необходимо мотоблок поставить в сухое и проветриваемое помещение, защищенное от попадания различных осадков.

Для того чтобы снять шкив и исправить биение стартера, надо сначала уменьшить ход, снизить скорость, а потом полностью остановить аппарат.

Перед началом процесса выполнения запланированных работ надо обязательно проверить исправности всех элементов мотоблока для предупреждения возникновения неприятных ситуаций, которые могут привести к поломке всего мотоблока.

Специалисты рекомендуют регулярно проводить комплексную проверку всего аппарата, которая обязательно окажет влияние на сроки эксплуатации всех частей, в том числе и шкивов.

Основные мероприятия комплексного технического осмотра:

• регулярная чистка всех рабочих узлов;
• проверка воздушных фильтров;
• регулярная замена деформированных деталей;
• проверка свечей зажигания;
• смена масла;
• смазка деталей системы управления;
• регулировка сцепления;
• смена глушителя;
• регулировка натяжения ремней.

Ремни для мотоблока: выбор и установка

Высококачественный приводной ремень (ремень агрегатов) для мотоблока гарантирует долгосрочное использование устройства для возделывания посевных площадей. Исходя из интенсивности эксплуатации и ресурса техники, необходимо подобрать соответствующий ремень агрегата. Нельзя приобретать первый приводной ремень на агрегат, который посоветуют в магазине. Увеличенные физические свойства агрегата не сделают его работу лучше, если сам агрегат для такого не предназначен.

Разновидности ремней

На мотоблоках устанавливаются элементы привода, которые обеспечивают легкий запуск устройства, дают возможность двигаться плавно, а также заменяют сцепление.

При этом они могут отличаться по следующим параметрам:

• приводной части;
• форме сечения;
• размещению;
• материалу исполнения;
• размеру.

Стоит отметить, что в продаже можно сегодня встретить различные виды ремней, которые могут быть:

• клиновидными;
• для переднего хода;
• для заднего хода.

Перед покупкой каждого отдельного ремня необходимо определить предварительно его соответствие с используемой моделью техники. Использовать для примерки старое натяжное устройство не рекомендуется, так его размеры поменялись в процессе эксплуатации.

Лучше приобретать ремни МБ-1 или МБ-23, которые выпускаются специально для вашей модели техники.

Соответствие можно определить на сайте производителя техники, на других ресурсах, проконсультировавшись со специалистами

Технические параметры разных модификаций

Мотоблоки всех производителей, будь то мототехника «Нева», «Урал» с двигателем УМЗ-5В или Hyundai T-500, «Евро-5» и многие другие производятся почти по одной и той же схеме. Только в отдельных эпизодах мы говорим о разной мощности и имеющихся функциях. Изготовитель «Нева» сделал верхнее размещение распредвала. В результате задействования воздушной охлаждающей системы ремни для мототехники требуется покупать реже.

В модельной линии «Каскад» акцент сделан на применение ременной передачи. Хозяин техники должен в точном соответствии с техническими условиями компании-производителя подбирать ремни для мототехники. Малейшее отклонение от предписанных требований спровоцирует быстрое изнашивание механических элементов. В сущности, схожие условия выставляются к агрегатам «Зубр».

Следует упомянуть и агрегат «Крот», у которого ременная передача применяется этой же модели А-710, А-750, где длина 710-750 мм, ширина 13 мм, а процедура их замены аналогична «Каскаду».

Мотоблоки наделены высокой мощностью, что накладывает конкретные ограничения на допустимые типы ремней агрегатов. Настойчиво рекомендуют уделить основное внимание продукции с маркировкой А-1180. В случае прихода внепланового либо планового проведения ремонта приобретается гибкий элемент ременной передачи с похожими параметрами.

Мотоблоки китайского производства характеризуются очень большой свободой при выборе ремня.

Ремни агрегатов для мототехники, как и для навесного оснащения, к примеру, ременной помпы, выбираются с учетом лишь одного условия: длина и прочность изделия не может разниться на +/-1,5% с прототипом. В таком случае использование аналогов не спровоцирует повторный выход из строя.

Работа на повышенных скоростях

Дорогие модификации мотоблоков наделены несколькими скоростями. Обозначенная функция позволяет оптимизировать процедуру посева, уборки или возделывания поля. Но с другой стороны, работа мотоблоков в значительной степени напрямую зависит от качества приводного ремня. Первое, что нужно запомнить, – частое переключение передач не самым лучшим образом отражается на работе агрегата. По этой причине следует отказаться от применения копеечных и порой некачественных изделий.

Шкив на мотоблок: правила ухода и эксплуатации

Для длительного использования как заводских, так и самодельных шкивов и сокращения числа их ремонтов следует:

• следить за исправностью креплений шкива на моторе и не допустить их расшатывания;
• перед пуском мотоблока в эксплуатацию ведомый или ведущий шкив подлежат обязательной проверке на предмет деформаций;
• своевременно удалять налет, грязь и прочие посторонние элементы как с кожуха, так и со шкивов;
• соблюдать технику безопасности.

Ременная передача

Чтобы правильно подобрать ремень для мототехники, следует располагать следующей информацией:

• вид приводного ремня, подходящий конкретно вашей модификации агрегата;
• его длина;
• уровень натяжения;
• тип клиноременной передачи (для конкретных моделей).

Разновидности

Ремни агрегатов бывают:

• клиновой;
• зубчатый;
• переднего хода;
• заднего хода.

Для обеспечения оптимального натяжения и продолжительного срока работы не только всей ременной передачи, но и трансмиссии, типоразмер ремня агрегата должен быть в точности подобран под определенную модификацию мотоблока. Если поставить чрезвычайно длинные изделия, как и очень короткие, довольно быстро сносятся и создадут лишнюю нагрузку на двигатель либо редуктор. Например, ременная передача «Крот» 750 мм ставится на агрегаты с отечественным мотором.

Помимо вышеописанного, перед приобретением надо проверять изделие снаружи: ремень не должен иметь повреждений, царапин, торчащих нитей, изломов. Качественным является то изделие, на котором сохраняется отчетливый заводской рисунок, и который нельзя растянуть руками.

Обслуживание воздушного фильтра

Во многих мотокультиваторах и не только, используется воздушный фильтр в виде поролоновой губки. Вот как здесь.

Как видите под крышкой корпуса воздушного фильтра, находится уже запылившийся поролон. Периодически его нужно чистить, поролон вынимается, и стирается руками в теплой мыльной воде. Затем его нужно высушить, и теперь самое главное, его нужно пропитать машинным маслом, он должен быть в масле, а не сухой. Так вы защитите двигатель от попадания в него пыли.

Ну вот, на этом пока и всё, не такие уж большие открытия, но может быть кому то пригодится. Если и у вас есть какие либо свои фишки, можете делится ими в комментариях. Спасибо!

Замена и настройка

Гибкий элемент ременной передачи на мотоблоке можно самостоятельно заменить и настроить.

Клиноременная передача надежно сообщает усилие от мотора, но с течением времени ремень снашивается, на нем образуются трещинки, порывы.

Появляется задача его смены. Это можно произвести в специальных обслуживающих центрах. Это наиболее верный выбор, но обойдется он недешево. Можно самостоятельно выполнить замену, и если вы хоть раз чинили свою автомашину, имеете опыт работы с техникой.

Снимаем отработанный гибкий элемент

Первым делом снимаем пластиковый предохранительный кожух, отвернув гайки фиксации. После снимается ремень агрегатов, расслабив натяжку между шкивом (фрикционное колесо) редуктора и мотором.

На отдельных модификациях имеются специализированные приспособления для натяжки и ослабления ремней. Но обычно в мотоблоках отсутствует этот механизм. Для ослабления натяжки приводного ремня ослабляем гайки фиксации мотора (4 штуки) и двигаем его направо. Потом снимаем ремень. Не забывайте, двинуть мотор в правую сторону (в левую сторону) для натяжки (ослабления) изделия можно только в границах 20 миллиметров.

Надеваем новые изделия

Инсталляцию нового ремня агрегатов выполняем в обратном порядке. Потом необходимо его натянуть, учитывая обязательное провисание его на 10-12 миллиметров. Непременно проверяем центровку фрикционных колес редуктора и мотора. Заворачиваем гайки крепежа мотора диагонально.

В нерабочем состоянии ремень должен без затруднений проворачиваться на первичном валу, но не соскакивать с него. Для приведения ремня агрегатов в рабочий статус выжимается рукоятка сцепления, тросик поднимает кверху прижимной вал, натягивая ремень.

Самостоятельное натяжение

Когда новое изделие и образователь петли (успокоитель) будут смонтированы, требуется произвести их натяжение и отрегулировать, поскольку сразу ремень будет прогибаться, что считается непозволительным. Это способно сократить продолжительность его использования, колеса начнут пробуксовывать, мотор начнет чадить на холостых оборотах.

Чтобы выполнить натяжение, требуется очистить фрикционное колесо посредством ветоши, а также расслабить болты фиксации мотора к шасси, ключом на 18 проворачивают регулировочный болт по направлению движения стрелки часов, натягивая устройство. Одновременно с этим необходимо пробовать натяжку приводного ремня второй рукой, чтобы он свободно пружинил. Если перетянуть его, то это также будет губительно отражаться на надежности подшипника и ремня.

При установке все мероприятия надо осуществлять постепенно и осторожно, чтобы исключить повреждения на изделии. Это может спровоцировать к его разрыву либо досрочной поломке привода.

По завершении монтирования и натяжения необходимо проверить на перекосы. Новое изделие должно стоять ровно и не иметь перегибов и перекосов.

Процессы, которые демонстрируют ошибки установки и натяжения:

• вибрирование корпуса в процессе передвижения;
• перегревание приводного ремня на оборотах холостого хода, дымление;
• пробуксовывание колес при работе.

Ещё немного тонкостей по эксплуатации культиватора

Однажды работая с культиватором заметил, что его как то тянет в сторону, и приходится прикладывать усилия, что бы выравнивать его и держать заданный курс. Не сразу понял в чём дело, но оказалось всё очень просто до смешного.

Дело в том, что фреза может крепится на валу любой стороной, так устроено крепление, но любой стороной не правильно! Фреза должна врезаться в землю острой, режущей кромкой и это понятно, но по невнимательности фрезу с одной стороны культиватора перевернули и она входила в землю своим тупым краем.

Как результат, правильно установленная фреза врезалась в землю хорошо, а другая сторона «упиралась» Вот мотокультиватор и тащило в сторону!

Обратите внимание на направление крепящей скобы

Фреза к валу культиватора крепится с помощью «пальца» с фиксирующей скобой, вот за ней тоже нужно следить. При установке пальца скоба не должна «расстёгиваться» встречаясь с грунтом.

А вот пример того, как скоба пальца развёрнута неправильно.

Обкатка

После инсталляции нового изделия требуется выполнить обкатку мотоблока, не производя на него нагрузки, дабы не нанести ущерб конструктивным элементам. При использовании агрегата необходимо поджимать зубчатые механизмы спустя каждые 25 часов функционирования. Это позволит предупредить быстрое изнашивание фрикционных колес, обеспечит мягкое передвижение самого мотоблока.

О том, как сменить ремень на мотоблоке, смотрите в следующем видео.

Особенности замены приводных ремней

Натягивая приспособление, следует соблюдать алгоритм:

• снять защитный кожух;
• открутить направляющий шкив;
• извлечь ходовой клиновый ремень, предварительно ослабив стяжки;
• установить новое изделие.

Все дальнейшие действия по сборке проводить в обратной последовательности, а при натяжении самого ремня оставлять промежуток между резиной и оснасткой не менее 3 мм. Если износился один элемент, а другой в нормальном состоянии, то требуется заменить оба.

Установка второго элемента обеспечит долговечность использования нового изделия.

Виды ремней для мотоблоков Нева

Базовые устройства самых популярных сельхозагрегатов марки Нева включает сразу два рабочих вала – коленчатый и распределительный. Для работы каждого из них в заводской конструкции моделей предусмотрены ремни, которые по способу передачи крутящего момента делятся на обычную и цепную передачи.

Для поддержания функции цепной системы на мотоблоке МБ-1 и МБ-2 предусмотрены заводские звездочки. За непрерывную работу обычной передачи в устройстве этих сельхозагрегатов отвечает фрикционная сила.

Используемые в заводской конструкции мотоблоков Нева МБ-1 и МБ-2 ремни различаются между собой по следующим факторам:

• расположение ремней – в зависимости от этого выделяются элементы для приводной части, а также для переднего и заднего хода ;
• форма поперечного сечения – по этому фактору в продаже встречается клиновой , округлый, зубчатый и плоский ремни;
• тип расположения ремня и вала между собой – по этому критерию различаются угловые, полуперекрестные элементы, а также открытая передача;
• материал изготовления – чаще всего производителем техники используются детали из усиленной лески, покрытой плотной технической резиной и дополнительным покрытием, защищающим леску от износа;
• толщина – в зависимости от этого фактора на рынке встречаются ремни, которые делятся между собой по диаметру внутренней и внешней окружности.

Значение ремня привода в конструкции культиваторов «Нева»

Устройство современных мотоблоков «Нева» достаточно простое: есть сварная рама (несущая часть), в которой локализован мотор, обороты с которого передаются на другие компоненты через валы. Ходовая часть обычно представлена 2мя небольшими колесами. Управление всеми механизмами происходит через комбинированные рычаги, расположенные на рукоятях прибора.

Любой мотоблок «Нева» содержит 2 разновидности валов:

Задача приводного механизма – передать обороты с коленвала на распределительный узел.

В зависимости от того, что выполняет роль ремня, привод бывает:

• цепным – представлен шарнирной цепью, соединяющей ведущую и ведомую звездочку, между которыми передается тяговый потенциал;
• ременным – передает мощность за счет фрикционных сил.

Первые менее прихотливы в уходе, не требуют натяжения и при своей компактности выдают хорошие производительные данные. Ременные своей ценой и простотой компенсируют быстрый износ и значительные габаритные размеры.

При изобилии модификаций, выпущенных под маркировкой «Нева», все они относятся к группе оборудования с ременным приводом. Немаловажным преимуществом этих культиваторов является верхняя компоновка вала-распределителя, которая способствует более эффективному охлаждению, а значит и меньшему износу самих ремней.

В настоящее время для сельского хозяйства существует различная специализированная техника. В данном случае речь идет о мотоблоках. Эти приспособления применяются для вспахивания почвы. Из-за постоянного применения под нагрузками конструктивная целостность устройств нарушается, вследствие чего техника должна подвергаться ремонту.

Нередко при эксплуатации из строя выходит ремень генератора. Здесь необходимо подробно узнать про ремень для мотоблока Нева под номером МБ-2, а также уточнить его размер. Рассматриваемая спецтехника пользуется большой популярностью у российских аграриев, из-за чего варианты подобных частей будут рассмотрены именно для этих мотоблоков.

Ремни на мотоблоки Нева

Конструкция спецтехники данного производителя подразумевает наличие сразу двух валов (коленчатого и распределительного). Оба элемента приводятся в движение за счет натяжных ремней. В зависимости от конструкции, для выполнения передачи крутящего момента применяется цепная и обычная система. В первом случае вращение передается за счет встроенных звездочек. Во втором случае – за счет фрикционной силы. Рассмотрим основные различия применяемых ремней для мотоблоков Нева:

1. Различие по локации (передней передачи, для заднего хода, для приводной части).
2. Приводной ремень для мотоблока Нева различается по форме поперечного сечения (зубчатые, клиновые, плоские, округлые).
3. Отличительные черты по типу расположения между собой вала и ремня (угловые, открытая передача, полуперекрестное).
4. Также присутствуют отличия по материалу исполнения (обычная прочная леска, покрытая уплотненной резиной и защитным покрытием).
5. Отличительные размерные черты (этот параметр измеряется по внутреннему и внешнему диаметру).

В этом видео вы узнаете, как заменить ремень: В зависимости от этих характеристик, подбирается передаточное устройство, которое будет распределять вырабатываемый крутящий момент.

Важно! Обычно на технике Нева устанавливаются модели МБ-2, которые имеют клиновую форму сечения. Для этих устройств характерно высокое КПД, и, кроме того, улучшенная передаточная способность.

Выбор моделей ремней для мотоблока

Чтобы правильно подобрать этот механизм для своего мотоблока марки Нева, требуется соблюдать целый ряд рекомендаций, которые дает производитель, а также опытные владельцы специальной техники для сельского хозяйства. Рассмотрим основные моменты, на которые следует обращать внимание при подборе:

• прежде всего, в расчет берется длина используемого ремня (в зависимости от модели техники, данный параметр может меняться);
• при выборе немаловажно обратить внимание на производителя (приобретать продукты неизвестных марок не рекомендуется);
• также при подборе обращают внимание на стоимость (здесь речь идет об оригинальных запчастях, а не об аналогах);
• не рекомендуется выбирать слишком дешевые модели, так как присутствует вероятность нарваться на низкокачественный товар;
• перед покупкой внимательно требуется изучить номер устройства, которое ранее было установлено на мотоблок;
• приобретается такой же ремень, как и был установлен (одинаковая длина заменяемого и приобретаемого ремня);
• не следует пытаться сравнивать натяжку двух экземпляров, так как старая модель в процессе эксплуатации растягивается;
• опытные владельцы рекомендуют использовать второй ремень на мотоблок фирмы Нева от производителя клиновой формы и поперечного сечения.

Важно! При подборе механизма, отвечающего за передачу крутящего момента, не следует обращаться в первый попавшийся магазин запчастей, так как можно нарваться на продажу некачественного товара.

Технические рекомендации

Перед тем как выбрать мотоблок, а точнее его модель или ремни, для того, чтобы починить агрегат, стоит для начала изучить не только характеристики оборудования, а и сам земельный участок, который в будущем необходимо будет обрабатывать. Если любая запчасть подобрана правильно, агрегат от фирмы Салют без проблем справиться со следующими, поставленными перед ним задачами:

• окучивание;
• сбор урожая;
• вспашка посева картошки;
• внесение удобрений;
• боронование;
• посадка.

Кроме характеристик собираемого в будущем урожая, стоит обращать внимание на особенности почвы. Если рассматривать тяжелый грунт, агрегат должен быть оснащен мощным зубчатым ремнем генератора

Учитывая его назначение, он используется для того, чтобы создать привод между распределительным и коленчатым валом. Если натяжение будет недостаточным, вал может выскочить. Также при этом снизится фактическая мощность устройства.

Учитывая всё вышесказанное, можно сделать вывод о том, что от правильности и качества выбора любого элемента системы, зависит эффективность работы мотоблока. При этом производитель не устанавливает ограничений, связанных с подбором запасной запчасти или её аналогов.

Какие типы ремней для мотоблока существуют

На сегодняшний день в продаже встречаются всего три отдельных типа подобных механизмов. Рассмотрим их названия, а также характерные черты, присущие каждому из рассматриваемых экземпляров:

• клиновой ремень для мотоблока марки Нева (здесь речь идет о наиболее распространенных моделях, которые имеют встроенные поперечные клинья, за счет которых обеспечивается непрерывное вращение);
• устройства для переднего хода мотоблока (в данном случае речь идет о передаточных механизмах, за счет которых крутящий момент перенаправляется на ось спецтехники и выполняется движение вперед);
• ремни для заднего хода (эти механизмы применяются для передачи крутящего момента на ось спецтехники, из-за чего обеспечивается перемещение мотоблока в обратном направлении).

В каждом отдельном случае, прежде чем покупать натяжное устройство, требуется узнать о соответствии выбранного варианта для используемой модели. Следует понимать, что старый изношенный ремень при выборе использовать не рекомендуется, так как его размеры и иные отличительные черты не будут соответствовать действительности.

Важно! При выборе данного конструктивного элемента требуется подбирать модель, которая выпускается непосредственно под используемую спецтехнику. Данные об этом присутствуют в открытом доступе на сайте производителя или в интернете на сторонних ресурсах, посвященных спецтехнике.

Правила подбора ремней

Мотоблоки Нева выпускаются Санкт-Петербургским ЗАО «Красный Октябрь-Нева» уже более 35 лет. В продаже есть модификации МБ-1, МБ-2, МБ-23 (с двигателем Subaru), МБ-2К и другие. Аппараты комплектуются двигателями разных производителей и модификаций. Для каждого комплекта применяют свой тип и размер клиновых ремней на мотоблок Нева.

На заметку! Как правило, маркировку и номер необходимых запасных частей можно узнать в сервисной книжке прилагаемой к мотоблоку.

Для передвижения МБ-1 необходимо два клиновых ремня (на передний и задний ход). В мотоблоке Нева МБ-2 и его модификациях используется передача только на передний ход, поэтому для него необходим всего один ремень.

Резинотехнические изделия для автомобильной и сельскохозяйственной техники производят множество компаний. Мировую известность получили резиновые изделия фирм Gates, ContiTech и Optibelt. В Российской Федерации славится продукция заводов Балаковорезинотехника (БРТ) и Rosteco. Все резинотехнические изделия унифицированы по длине и профилю, поэтому на мотоблок должны подходить детали разных производителей. Цена на детали зависит от их профиля, размера ремня и производителя и может быть от 300 до 700 рублей.

Чтобы подобрать ремень к мотоблоку Нева используют следующую таблицу

Зная наименование запасной части ее можно заказать в специализированной мастерской по ремонту сельхозтехники или приобрести в обычном магазине по продаже деталей для автомобилей и сельхозтехники.

Размеры ремней для мотоблока Нева

При подборе соответствующего расходного материала немаловажно определить номер установленного на модель мотоблока Нева ремня. Для этого следует провести следующие рекомендованные мероприятия:

• старый расходный элемент демонтируется с мотоблока посредством специального инструмента и технологии;
• далее устройство проверяется на наличие присутствующих цифр (обычно на внешней поверхности присутствуют значения);
• как правило, используемый номер ремня на мотоблок марки Нева имеет белый, синий или оранжевый цвет;
• если эти цифры отсутствуют из-за длительной эксплуатации спецтехники, то замеряется расстояние между вращающимися элементами;
• далее следует при помощи специальной таблицы (таблица со значениями размещена на сайте производителя) определить размер;
• также при необходимости нужный параметр можно уточнить у продавца, так как в магазинах эти данные также присутствуют;
• после приобретается такая же модель, которая свободно будет монтироваться на вращающиеся механизмы.

Важно! Только после того, как будет подобрана соответствующая модель для приводного механизма, можно приступить к замене устройства (при использовании устройства иного размера имеется риск повредить не только конструктивную целостность расходного элемента, но также можно нарушить работу приводных механизмов).

Причины износа

Ремни протираются и рвутся по многим причинам. Основные провоцирующие факторы следующие:

• перестановка или нарушение соосности шкивов после замены мотора (ремень изгибается, стирается о кромки);
• порезы, потертости, царапины и другие механические повреждения, возникающие в процессе эксплуатации;
• бракованные детали, на которые указывает разрыв кольца при правильно настроенном механизме;
• установка успокоителя слишком близко к шкиву.

Фермеру, пользующемуся агротехникой, будет недостаточно уметь заменять износившиеся детали мини-трактора. Ему стоит понимать причины поломки, чтобы в будущем он сумел их предотвратить. Устранив первопричину разрыва, владелец мотокультиватора не будет тратить деньги на покупку новых комплектующих так часто.

Как натянуть ремень на мотоблок Нева МБ-2 своими руками (видео)

Для того чтобы заменить этот конструктивный элемент, не требуется обращаться в специализированный сервис. Вся работа может быть выполнена самостоятельно за достаточно короткий промежуток времени. Рассмотрим пошаговый алгоритм действий, при помощи которого осуществляется замена ремня на мотоблоке марки Нева:

• прежде всего, требуется демонтировать старый расходный элемент, если ранее этого еще не было сделано;
• в целом демонтаж начинается с поэтапного отсоединения защитного щитка, а также основного кожуха;
• в обязательном порядке требуется изъять пружину, за счет работы которой осуществляется натяжка;
• далее откручиваются винтовые крепежи, а также отворачиваются ограничители, удерживающие приводной ремень на моторном шкиве;
• далее необходимо убедиться в том, что ручки двигательного вала, а также редуктора находятся в одной плоскости;
• здесь допускается незначительное расхождение, которое не превышает минимального значения в 0,1 миллиметра;
• при необходимости следует настроить шкивы (для этого передвигается мотор в продольной плоскости);
• после этого требуется отрегулировать натяжной шкив, чтобы впоследствии возникла достаточная натяжка;
• в завершение процедуры монтируется новый ремень (начинают надевать элемент с редукторной части).

После этого требуется в обратном порядке проделать процедуру, которая предшествовала процедуре установке нового ремня на мотоблок марки Нева.

Важно! При выполнении работы требуется все делать аккуратно и поэтапно, в противном случае имеется риск, что новый расходный элемент оборвется, либо повредятся приводные механизмы.

Замена клинового ремня

После приобретения запасной части ее замену можно произвести самостоятельно. Для этого потребуется набор ключей. Чтобы сберечь грани гаек и болтов лучше применять торцевые головки. Каждая модификация мотоблока имеет свои особенности, поэтому порядок работ по замене запасных частей различается.

Замена изношенных деталей на мотоблоке МБ-1

На старой модели мотоблока для движения передним и задним ходом установлены два ремня. Для их замены делают следующее:

• сельхозтехнику очищают от грязи;
• открутив крепежные болты снимают защитный кожух;
• ослабляют винты крепления направляющей пластины, ее сдвигают вверх;
• отжав рукой вниз натяжной ролик снимают изношенные детали. Если требуется замена ремня заднего хода на мотоблок МБ-1, предварительно снимают переднего хода;
• взамен изношенных устанавливают новые детали;
• направляющую пластину устанавливают на место, затягивают винты;
• устанавливают защитные кожухи на место;
• проверяют как ремень движется по шкивам, окончательно затягивают болты и гайки крепления защитного кожуха.

На заметку! Категорически запрещается прикладывать излишние усилия для затягивания винтов крепления направляющей пластины, так как это может привести к выламыванию резьбы и разрушению корпуса двигателя аппарата.

Замена ремня на мотоблоке Нева МБ-2

На новых мотоблоках передача крутящего момента осуществляется с помощью одного ремня. Для его замены делают следующее:

• очищают механизм от грязи и грунта;
• откручивают крепежные болты, снимают защитные кожухи;
• ослабляют крепление натяжного ролика;
• убирают кронштейн;
• снимают изношенную деталь;
• устанавливают новый ремень. Сначала его надевают на вал двигателя, потом на шкив редуктора;
• устанавливают кронштейн на место;
• перемещая кронштейн вверх-вниз регулируют натяжение ремня;
• устанавливают на место защитные кожухи;
• вращением шкива проверяют легкость хода ремня, отсутствие перекосов;
• окончательно затягивают болты крепления кронштейна и кожухов.

Как отрегулировать ремень на мотоблоке Нева МБ-2

После того как была выполнена замена этого расходного материала, дополнительно выполняется натяжка ремня на мотоблоке марки Нева. Рассмотрим подробно, как выполнить пошагово данную процедуру:

1. Прежде всего, требуется осмотреть шкивы на наличие загрязнений (при необходимости устранить эти моменты).
2. При помощи специального ключа требуется открутить гайки, что позволит освободить моторную часть.
3. Далее требуется взять ключ на 19 и установить его на резьбу присутствующего регулировочного болта.
4. При помощи соответствующих вращений моторная часть может быть приближена или удалена.
5. При натяжке нельзя перетягивать ремень, в противном случае это будет стоить подшипника шкива мотора.
6. Обязательно требуется проверить наличие перекоса (достаточно часто встречается у спецтехники данной модели).
7. В конце регулировочная гайка проворачивается в обратную сторону, что позволяет оставить ремень подвижным.
8. В завершение процедуры регулировки ремня на мотоблоке Нева остается только зафиксировать ранее снятые четыре гайки.

1. На один из боков спецтехники будет передаваться сильная вибрация, что впоследствии может вывести мотоблок из строя.
2. Будет присутствовать пробуксовка, что помещает перемещаться при вспахивании грунта, окучивании или иной работе устройства.
3. Не натянутый ремень мотоблока может стать причиной дымления двигателя на холостых оборотах.
4. Также на шкивах мотоблока может образоваться сизоватый налет, что постепенно повредит их целостность.

Если провести соответствующую регулировку натяжки, то можно избежать всех этих ситуаций. Кроме того, регулировочные мероприятия выполняются достаточно легко и быстро, а также не требуют особых познаний в конструкции спецтехники.

Важно! После того как будет выполнена замена и регулировка расходного материала, в обязательном порядке требуется обкатка. В самом начале не допускается применение нагрузки, в противном случае новая, монтированная деталь может оборваться, либо повредятся иные конструктивные элементы.

Обслуживание приводных ремней

Клиновой ремень – основная деталь сцепления мотоблока. Срок службы его зависит от того, для каких работ используется сельхозтехника. Как правило, если МБ применяется как движитель для тележки, косилки или привод для мельницы или строгальной приставки, резинотехнические детали механизма сцепления могут служить несколько лет. Если же аппарат используется для вспашки и культивации тяжелой влажной глиняной пашни, нагрузка на него очень большая и за весенний сезон может износиться несколько ремней.

Для долгой бесперебойной эксплуатации механизма сцепления необходимо делать следующее:

• при заправке масла и бензина в двигатель сельхозмашины не допускается попадание технических жидкостей на резиновые детали механизма. Продукты нефтехимии разрушают резиновую поверхность, ремни быстро изнашиваются;
• нельзя одновременно нажимать на рычаги движения переднего и заднего хода. При одновременном нажатии происходит натяжение и заклинивание обоих ремней, мотоблок выходит из строя;
• нельзя эксплуатировать сельхозтехнику с трещинами на поверхности деталей. Во время работы куски резины могут вылететь и травмировать работающего на мотоблоке;
• не допускается установка запасных частей другого размера или профиля. Короткий ремень быстро сгорит от сильного натяжения и прижима к валу двигателя, длинный будет проскальзывать и аппарат не сможет работать. Установка детали меньшего профиля укорачивает срок службы механизма сцепления. Больший профиль для установки и работы потребует снятия защитных кожухов, что может привести к травматизму;
• сцепление должно быть правильно отрегулировано. Сильное натяжение ремня быстро выводит его из строя, при слабом двигатель будет развивать излишнюю мощность, которая просто не дойдет до деталей трансмиссии.

Клиновые ремни – важная часть механизма мотоблока. От их состояния зависит работа механизма. Самостоятельная замена приводного ремня потребует распространенный набор инструментов и вполне по силам огороднику. Регулярный осмотр, уход и своевременная замена предохранит технику от поломок.
