Ремонт бортового редуктора и бортового редуктора мтз 82 1. Передние и задние колеса (МТЗ-82Р) на МТЗ-80

Вертикальный вал ПВМ

Схема переднего моста трактора МТЗ-82 предусматривает ведущий редуктор. Непосредственно к редуктору прикрепляется вертикальный вал модели.

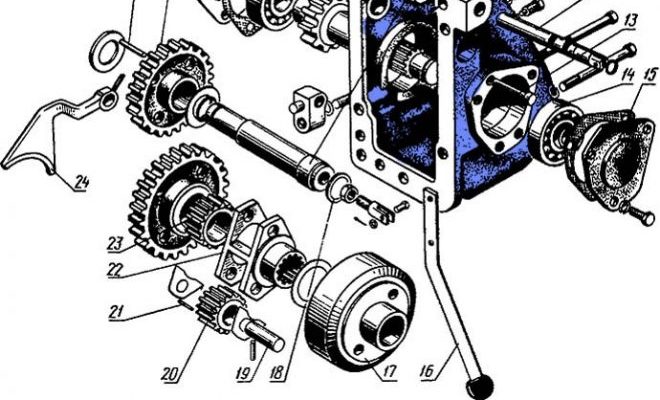

Устройство редуктора МТЗ-82

Вертикальный вал обеспечивает обороты шестерни, соединяясь с ней шлицевым хвостовиком. Эта конструкция, по утверждению специалистов, способна генерировать большие обороты. Толщина вала в его нижнем конце – 45 мм. Фланец модели предусматривает регулировочный переходник. Стакан подбирается небольшого размера. Уплотнитель под основанием вала не используется. В верхней части детали конструкцией предусмотрена накладка.

Если возникла необходимость самостоятельно снять вал, его можно отсоединить без съема редуктора, используя винтовой ключ. Трубку выворачивают вручную.

Если возникла необходимость осмотра, сначала проверяют переднюю ось. Необходимо периодически осматривать упорные ролики и фланец. Если на корпусе появилась трещина, требуется зачистка, а также смазка машинным маслом ходовых шестеренок. В тщательной периодической зачистке нуждается и фланец.

Ремонт переднего ведущего моста МТЗ-82

Ремонт мы рассмотрим в несколько этапов в зависимости от тех признаков. Которые могут наблюдается. Каждый этап будет иллюстрирован подробными картинками.

Если на фланце карданного вала и корпусе главной передачи появились следы смазки, это первый признак что будет теряться потеря эластичности и будет разрушатся манжет главного зубчатого колеса. Для этого следует заменить манжет и отсоединить карданный вал. Сначала отворачиваем корончатую гайку и снимаем фланец кардана. Далее отворачиваем болты крепления стакана подшипники главной передачи и двух монтажных болтов. После впрессовывают ведущее зубчатое колесо из стакан и извлекают в сборе обойму с самой манжеткой.

Если следы масла обнаружены на внутренней поверхности обода колес или на фланце диска, это признак о разрушении оси колес. Для этого нужно снять колесо и редуктор конечно передачи в полном сборе (см. схему расположения деталей редуктора конечной передачи трактора МТЗ-82).

затем необходимо отвернуть два креплющих болта радиального подшипника и снять ведомое зубчатое колесо.

Вот мы и рассмотрели основные проблемы переднего моста трактора МТЗ-82. Надеемся, что данная статья была Вам полезна.

Если вы обнаружили пятна смазки на фланце карданного вала и корпусе главной передачи, имейте в виду, что эти следы подсказывают об утрате эластичности или выходу из строя манжеты ведущей шестерни.

Как заменить манжету? Чтобы заменить манжету ведущей шестерни главной передачи нужно отсоединить карданный вал, открутить корончатую гайку и снять фланец кардана. Вслед за этим выкручивают болты крепления стакана подшипников главной передачи, а потом с помощью двух монтажных болтов выдавливают его из корпуса моста. Затем вытесняют ведущую шестерню из стакана и достают обойму в сборе с манжетой (рис. 2.4.20—2.4.22).

Рис. 2.4.20. Взаимное расположение деталей главной передачи ведущего моста трактора МТЗ-82: 1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

Рис. 2.4.28. Как спрессовать стакан подшипника: 1 — стакан подшипника; 2 — корпус редуктора; 3 — технологические болты; 4 — болт

При выработке или деструкции манжеты вертикального вала происходит нагрев корпуса верхней конической пары колесного редуктора. При этом еще и отсутствует в нем смазка.

Если уменьшилась амплитуда хода подвески, снизилась ее жесткость, скорее всего надо обратить внимание на упругость пружин. Тяжелый поворот рулевого колеса на поворотах (при условии, что ГУР исправен) дает понять, что опорные подшипники вышли из строя, либо есть заедание телескопических стыков подвески.

Чтобы произвести замену деталей подвески, снимают колесный редуктор. Для замены гильзы шкворня применяют специальные извлекатели. При проведении ремонтных работ вышедшие из строя детали заменяют и обращают пристальное внимание на наиболее изнашиваемые поверхности, сверяя с приводимыми в нижней таблице данными.

Размеры деталей подвески ведущего моста трактора МТЗ-82, мм

Рассмотрим следующие характерные неисправности ведущего моста — «заклинивание колес», «повышенный шум в корпусе моста трактора», «перегрев стакана подшипников главной передачи», «в слитом из корпуса моста масле обнаружено большое количество металлических частиц». При таком раскладе пришли в негодность, выработали свой ресурс подшипники ведущей шестерни главной передачи или дифференциала. Кроме того, такие неисправности возникают при сколах или выкрашивании зубьев конических шестерен главной передачи.

Что бывает, когда выходят из строя детали дифференциала или механизма блокировки? Шумы и стуки в корпусе моста при поворотах МТЗ значительно усиливаются, на поворотах происходит сблокированность обеих осей колес либо нет блокировки колес при пробуксовании.

Какие работы производят для выявления причин отказов и устранения неисправностей главной передачи и дифференциала? Во-первых нужно приподнять трактор за передний мост, затем устанавив на специальные подставки снять главную передачу. Далее осуществляют диагностику ее деталей. Монтажным ломиком, проворачивая ведомую шестерню, диагностируют детали дифференциала, взаимное расположение которых в том числе изображено на рис. 2.4.29.

Рис. 2.4.29. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего трактора МТЗ: 1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

Бывает, что при диагностике вскрываются повреждения или износы деталей дифференциала. К тому же, иногда возникает необходимость в замене шестерни главной передачи. В таком случае без снятия дифференциала не обойтись(рис. 2.4.30).

Как снять дифференциал МТЗ-82? Чтобы его снять вначале откручивают болты, стягивающие коробки. Помним и знаем (а если не знаем, то принимаем к сведению), что разбирать и изменять взаимное положение коробок дифференциала нежелательно. С этой целью вначале их рассоединения сличают цифровую маркировку на внешних поверхностях. Если она поблекла или пропала ее восстанавливают (рис. 2.4.31—2.4.33).

https://youtube.com/watch?v=SioQ7mQTDyU%3Ffeature%3Doembed

Как отсоединить крышку редуктора?

Крышка редуктора снимается при помощи ключа на 8. Специалисты говорят о том, что накладки в устройстве часто сохнут. При этом зажимы очень плотно зафиксированы. В таком случае отвинтить крышку бывает проблематично. В этой ситуации устройство рекомендуется сразу простучать. Для этого применяется небольшой молоток. Стучать необходимо по краям крышки. Далее винты поочередно откручиваются с обеих сторон. Во время этого важно не повредить подкладку, которая находится в редукторе.

Установка моста от ГАЗ-66 на МТЗ своими руками

Работа по установке переднего моста от ГАЗ 66 на МТЗ довольно сложна, требует специальное оборудование и определенные навыки.

Порядок действий следующий:

https://youtube.com/watch?v=Wfx0dMXVxBk%3Ffeature%3Doembed

Можно найти видео и фото, где подробно показан процесс работы, а также люди делятся важными замечаниями, рассказывают о нюансах.

Особенности балочного ПВМ

Визуально трактор с балочным ПВМ отличается увеличенным размером передних шин, что придаёт машине более брутальный вид, внушающий мощность и небезосновательную повышенную проходимость. Изначально в заводской аббревиатуре модификаций тракторов МТЗ 82 машину с балочным мостом маркировали дополнительной цифрой «2» — МТЗ 82.2, где единственным отличием в конструкции является комплектация данным узлом. На сегодня завод выпускает более современные аналоги МТЗ 82.2 — машины с теми же техническими характеристиками под маркировкой МТЗ 820 и МТЗ 920.2. А также по желанию заказчика данными мостами комплектуются МТЗ 82.1 взамен портального.

Преимущества

Рассматриваемая деталь создает:

В промежуточную опору встроена предохранительная муфта, которая ограничивает крутящий момент. При его превышении входной и выходной валы начинают проскальзывать относительно друг друга, пока не будет достигнут оптимальный показатель. После того как крутящий момент понизится, валы снова входят в зацепление. Усилие на разрыв между валами регулируется винтом.

Обслуживание – простые, но эффективные советы

Не секрет, что ремонт агрегата – процесс достаточно длительный и трудоёмкий, сопряженный, кроме всего прочего, и со значительными финансовыми тратами. Избежать его позволит простая профилактика, включающая в себя:

Что представляет собой передний мост МТЗ-82

Схема переднего моста включает такие приборы:

Передний мост обеспечивает сельскохозяйственной технике наличие крупного дорожного просвета, а также возможность изменять величину колеи в зависимости от требований. Это позволяет водителю трактора использовать свою машину в качестве помощника при работе на любых сельскохозяйственных точках. МТЗ-1221 с такими приспособлениями, оснащающийся передним мостом, может взаимодействовать с любыми культурами и с легкостью лавировать между рядами и грядками.

Как и прочие важные элементы конструкции тракторов Беларус, передний мост нуждается в постоянном уходе и обслуживании, замене вышедших из строя деталей. Если своевременно не устраивать профилактику тракторных поломок и не проводить плановые ремонтные работы, придется делать уже капитальный ремонт переднего моста МТЗ, а это недешево. Особенно если учитывать, что стандартное обслуживание и устранение мелкой неисправности тракторист может сделать своими руками: сборка и разборка агрегата, его элементарная регулировка обычно не вызывают затруднений.

Для чего нужен передний мост и его устройство

Устройство переднего моста МТЗ-1221 мало чем отличается от данной конструкции других тракторов белорусского завода. Как говорилось ранее, назначение переднего ведущего моста МТЗ — передача крутящего момента на передние колеса от двигателя. Нужное усилие поступает к колесам, проходя через карданный вал. После этого сельскохозяйственная техника начинает ехать вперед, а колеса работают синхронно.

Если говорить подробнее, то устройство переднего моста можно описать следующим образом:

ПВМ сопряжен с опорным брусом полурамы, благодаря чему ему обеспечена некоторая подвижность. Подобная схема крепления получила условное название «полужесткая». Для того чтобы мост не раскачивался с сильной амплитудой, крышка и корпус оснащаются выступами, которые играют роль фиксаторов. Дифференциал и центральную передачу убирают при конструировании техники внутрь машины.

Устройство дифференциала, в свою очередь, можно разделить на две основные части, в которые входят следующие элементы конструкции:

Центральная передача представляет собой совокупность нескольких шестерен конической формы, которые предназначаются для передачи более активного крутящего момента. Именно благодаря этим составляющим на сельскохозяйственную машину передается нужная для движения мощность, которая нужна, чтобы двигался сам трактор и чтобы он «тащил» на себе навесное (или подвесное) приспособление.

Передний мост соединяется и с колесными редукторами — при помощи специальных рукавов и телескопического соединения. В тот момент, когда происходит включение переднего моста МТЗ-82, редуктора начинают смещаться. При помощи конических шестерен каждого редуктора в значительной степени расширяется угол, на который машина может разворачиваться. Это дает возможность осуществлять самую сложную сельскохозяйственную работу, дает ей больший дорожный просвет и сводит радиус разворота к минимальному значению.

ТО дифференциала и главной передачи

Техобслуживание этих систем подразумевает поддержание оптимального масла в корпусе ведущего моста и его своевременной замене. А еще ТО – это проверка и подтяжка креплений, осмотр осевых зазоров. Проводя обслуживание переднего моста, особое внимание следует обращать на затяжку клиньев, фиксирующих кожухи полуосей редукторов колес.

Обслуживание колесного редуктора

Чтобы не доводить колесный редуктор до состояния, когда ему понадобится капитальный ремонт, конструкцию нужно постоянно обслуживать. Как и в случае с главной передачей и дифференциалом, ТО колесного редуктора предусматривает поддержание нужного уровня масла и его замену. Также нужно время от времени проверять и подтягивать крепежные соединения. Роликовые подшипники и зубчатые зацепления нижних/верхних конических пар во время использования трактора не нуждаются в регулировке. Эта задача требует решения только в случае замены деталей и их ремонте.

Если во время проверки колесного редуктора вы увидите, что в конической паре (верхней) значительно уменьшился уровень масло, значит, налицо утечка. Обязательно выясните ее причины и устраните неисправность. Для этого может понадобиться частичная разборка детали, но решить задачу необходимо, иначе составляющие редуктора могут выйти из строя.

Техническое обслуживание

Чтобы передний мост исправно функционировал, трактор необходимо периодически ставить на техническое обслуживание. Схема обязательных мероприятий сводится в основном к контролю над уровнем масла, его плановой замене, протяжку креплений и устранению зазоров.

Чтобы не ставить трактор на капитальный ремонт, необходимо регулярно проводить техническое обслуживание. Учитывая, что устройство переднего моста включает в себя несколько рабочих узлов, для проведения ТО существует определённая схема.

Дифференциал и главная передача

Эти два узла находятся в одном корпусе, поэтому обслуживаются одновременно. У дифференциала и главной передачи МТЗ-82, при осмотре проверяется уровень масла, состояние полуосей, фиксирующих кожухи редукторов, осматриваются осевые зазоры, при необходимости протягиваются крепления. Детали, выработавшие свой ресурс, отправляются в ремонт или заменяются.

Колёсные редукторы

Как и в предыдущем случае, техническое обслуживание начинается с проверки уровня масла. Если трущиеся детали не смазываются, они очень быстро изнашиваются. В этом случае ремонт уже не поможет, редуктор придётся менять полностью.

Работа редуктора связана с определённой нагрузкой, поэтому необходимо регулярно проверять состояние крепёжных соединений. Конические шестерёнки в регулировке не нуждаются. Это действие необходимо в том случае, когда происходит замена составляющих деталей или их ремонт.

Ведущая шестерёнка

На это устройство ложатся основные нагрузки, поэтому со временем увеличивается зазор между зацепными зубьями и образуется люфт. В этом случае трактор МТЗ-82 не сможет выдавать своей максимальной мощности.

Схема регулировки ведущего зубчатого колеса выглядит следующим образом: проверяется состояние крепёжной гайки. Для этого достаточно покачать рукой соединительный фланец карданного вала. Если он свободно двигается на шлицевых соединениях, это говорит о том, что гайка разболталась. После её протяжки снова проверяется люфт фланца, если он исчез, регулировку можно считать завершённой.

Верхняя пара конических шестерёнок и опорные подшипники

Это устройство регулируется при помощи крепёжной гайки. Одновременно с затягиванием гайки, необходимо проворачивать подшипники до тех пор, пока они не займут правильное положение. После этого гайка ослабляется, обеспечивая подшипникам свободное вращение. Осевой зазор после регулировки не должен превышать 0,05 мм. После окончания работ гайку стопорят при помощи керна.

https://youtube.com/watch?v=gqbi4ZUCjm4%3Ffeature%3Doembedhttps%3A

Регулировка подшипников

Во время работы главной передачи возникают большие осевые усилия. С течением времени они нарушают соединение шестеренок, увеличивая зазор в зубьях. Чтобы отрегулировать подшипники ведущей шестерни, нужно затянуть гайку соединительного фланца кардана. Проверить, разболталась ли она, можно, покачав фланец рукой. Если они движется на шлицах, значит, гайку нужно подтянуть. После этого снова проверьте, присутствует ли осевое перемещение шестерни. По идее оно должно исчезнуть.

Верхняя коническая пара и ее подшипники

Зазор в подшипниках полуоси, а также вертикального вала также регулируется затяжкой соответствующей гайки. Ее закручивают, поворачивая наружные обоймы подшипников так, чтобы они заняли правильное положение. Поток гайку немного отпускают, чтобы обоймы могли легко поворачиваться. Если осевой зазор при этом не превышает 0,05 миллиметра, значит, регулировка почти закончена. Чтобы ее завершить, гайку следует застопорить методом кернения.

Далее идут материалы из справочников.

Дифференциал переднего моста МТЗ 82

Дифференциал повышенного трения, самоблокирующийся. Соединенные болтами крышка (31) и корпус (27) содержит полуосевые шестерни (21), сателлиты (30) на осях (29), ведомые (36) и ведущие (28) фрикционные диски, нажимные чашки (35).

Самоблокирующийся дифференциал соединяет в одно целое обе полуоси, исключая раздельное буксование колес и увеличивая силу тяги. При включении в работу переднего моста включается блокировка колес. Под нагрузкой оси сателлитов (29) проворачиваются по пазам-скосам на величину зазора между фрикционными дисками в крышке дифференциала (31) и корпусе (27). Усиление от осей передается на сателлиты, передающие его буртами чашкам (35), сжимающим, в свою очередь фрикционные диски (36, 28) до упора в крышки дифференциала (31) и стенки корпуса (27). Наружные зубья ведущих дисков (28) соединяются с зубьями крышки дифференциала и корпуса, а внутренние зубья ведомых (36) – с шестернями (21). Сила трения дисков блокирует дифференциал, объединяя в единое целое с крышкой дифференциала и корпусом полуосевые шестерни (21).

При превышении силы трения в дисках (26, 28) при включенном переднем мосте во время поворота трактора МТЗ 82 они пробуксовывают.

Дифференциал устанавливается в крышке (20) и корпусе (34) на конических роликовых подшипниках (32). Для поддержания нормального давления в полостях дифференциала и главной передачи корпус (34) снабжен сапуном (33).

Соединения переднего моста

С брусом передний мост МТЗ 82 соединен полыми осями (58), которые обеспечивают качение моста вместе с передними колесами в поперечной плоскости. Стопорятся оси от осевых перемещений и проворачивания оси планками (59).

В рукавах крышки (20) и корпуса (34) устанавливаются редукторы конечных передач. Редукторы состоят из нижней и верхней пар конических шестерен, служащих и шарнирами одинаковых угловых угловых скоростей.

Зубчатые венцы вертикального вала (46) и полуоси (12) образуют коническую верхнюю пару.

Вертикальный вал и полуось соединяются шлицевыми хвостовиками с шестернями – ведущей нижней пары и полуосевой (21) дифференциала. Монтируется полуось МТЗ 82 на двух конических роликовых подшипниках (14), а вертикальный вал опирается на подшипники (14) и монтируется в расточке трубы шкворня (13), который крепится с корпусом уплотнения (44) к корпусу верхней конической пары (19).

Манжеты (16, 45) и паронитовая прокладка уплотняют полость конической пары (19) по поверхности крышки (11).

Корпусы конических пар (19) устанавливаются в расточках крышки (20) и корпуса (34) подвижно. Это позволяет изменять колею. От перемещений они стопорятся клиньями (43).

Опорой для трубы шкворня (13) служит витая цилиндрическая пружина подвески (49). Труба шкворня входит в его гильзу (47), которая запрессована в корпусе редуктора (53) и застопорена штифтом (48).

Опорой для нижнего конца пружины служит стоящий в корпусе редуктора (53) подшипник (51). Благодаря этому происходит подрессоривание переднего моста. Ход подвески вниз во время движении трубы шкворня (13) ограничивается корпусом (53). Вверх – опорными буртами гильзы (47) и корпуса уплотнения. Уплотняется шкорневое соединения поропластовой набивкой и двумя кольцами.

Состав нижней конической пары: ведущая шестерня (54) в корпусе редуктора (53) и ведомая на шлицах фланца диска (2), на котором закрепляется диск колеса (8).

Передача крутящего момента

Вращается фланец диска (2) на подшипнике (50) и двух конических подшипниках (4), которые запрессованы в стакане (6), установленном в расточке крышки (1).

Шестерня (52) и подшипники стопорятся двумя болтами и шайбой от осевого перемещения.

Уплотняется нижняя коническая пара резиновым кольцом, установленном в стакане (6), манжетой и паронитовыми прокладками по плоскостям крышек и корпуса (53).

К корпусу редуктора крепятся поворотный рычаг с закрепленными на нем тягами рулевой трапеции и кронштейны крыльев колес.Крутящий момент передается на фланец диска (2) от полуосевой шестерни дифференциала (21) при посредстве шестерней нижней и верхней конических пар.

Усилие рулевой трапеции при повороте трактора передается через поворотные рычаги и рулевые тяги на корпусы редукторов, поворачивающиеся относительно труб шкворней (13) вместе с колесами. При этом производится обкат шестерен нижней и верхней конических пар переднего моста МТЗ 82.

Вы здесь

Неисправности могут настигнуть любую технику, даже такую надежную, как трактор Минского завода. В основном они происходят из-за несвоевременного элементарного технического обслуживания, о котором речь пойдет несколько позднее, поэтому, если у вас что-то не включается, попробуйте вспомнить, как давно вы проводили техническое обслуживание, и понять, в чем может быть проблема. Как правило, большое количество проблем возникает из-за того, что трактор теряет часть смазки. Есть несколько способов выявления поломки и устранения подобной неполадки.

Если имело место возникновение следов смазки на конце карданного вала или на корпусе центральной передачи, то в машине необходимо поменять манжету главной шестеренки. Для этого трактористу придется осуществить демонтаж фланца карданного вала, убрав гайки. После этого снимают все крепежи и болты, которые находятся на блоке подшипников центральной передачи, и убирают центральную шестеренку. Только после выполнения всех этих действий можно убрать манжету и поменять ее на другой элемент.

Остатки масла внутри колесного обода свидетельствуют о том, что ось, на которой крепятся колеса трактора, нуждается в ремонте. Разбирать ось необходимо, ориентируясь на определенную схему. Во-первых, нужно демонтировать колесо и редуктор, отвечающий за конечную передачу. Во-вторых, надо открутить все болты, на которых держится радиальный подшипник. После этого убирается шестерня.

На тракторе имеется и задний мост, который играет роль задней полурамы. Именно из-за этого при обслуживании этого элемента конструкции возникают сложности и приходится делать ремонт заднего моста. Для того чтобы сделать ремонт заднего моста МТЗ-80, нужно выполнить ряд действий:

Проделав необходимые манипуляции и собрав трактор, надо сделать стартовую прокатку оборудования. Это необходимо, чтобы понять, устранены ли все тракторные поломки. У вас все должно без проблем включаться. Если МТЗ работает без перебоев, можно считать, что ремонт выполнен успешно. Если же вас что-то не устраивает в работе колесных осей, задумайтесь о том, чтобы отдать машину в руки квалифицированных специалистов.

Регулировка и ремонт переднего моста МТЗ 82

Замены масла требуют главная передача, а также колесные редукторы МТЗ. Предварительно на тракторе следует проработать масло, прогревая его в корпусах моста.

Далее машину устанавливают на ровной поверхности. Выполняют следующие действия:

Когда масло достигает нижней кромки контрольного отверстия, устанавливают оставшиеся пробки, затягивая их.

При ремонте переднего моста МТЗ 82 необходимо следовать рекомендациям производителя.

Возможные неисправности и их причины

Если передний мост МТЗ 80 не работает, следует установить причину и устранить ее.

Одна из распространенных неисправностей — недостаточная тяга.

В этом случае не происходит передача крутящего момента посредством муфты переднего ведущего моста МТЗ 82, в блистере отсутствует нужный уровень давления, происходит пробуксовываание привода.

В подобной ситуации рекомендуется разобрать и промыть комплектующие распределителя, проверив уровень давления в трансмиссионной системе. Оно должно составлять 9-10 кгс/см2. В связи с утечкой масла показатель передаваемого момента может быть недостаточным.

Причина может заключаться в износе колец уплотнителей, барабана муфты или поршня.

Вподобных случаях заменяют поврежденные детали переднего ведущего моста МТЗ 82. Неисправности в датчике включения в автоматическом режиме или его отказ требуют регулировки положения такого выключателя либо его замены. Причина посторонних звуков и повышения температуры рядом с главной передачей может быть связана с люфтом подшипников и неправильном сцеплении шестерен.

Этот вопрос решается регулировкой. Если шум вызывает максимальный поворот колес, это может говорить о принудительном режиме работы переднего ведущего моста МТЗ 82. Здесь рекомендуется проверка включения привода и установка переключателя в соответствующую позицию.

Возможен также ошибочный угол предельного поворота колес, при котором передний мост МТЗ 80 не работает должным образом. Нарушения регулировки подшипников шкворней приводит к стукам во время движения, в этом случае требуется регулировка.

Стук при резком повороте колес появляется из-за люфтов в пальцах рулевой тяги или гидроцилиндров.

У нас вы можете приобрести запчасти переднего моста МТЗ по приемлемым ценам. Удобный каталог позволяет быстро найти необходимую деталь, а подробная информация о комплектующих помогает сделать правильный выбор.

Как работает и для чего нужен задний мост

Задний мост МТЗ-82.1 несет несколько функций:

Схема расположения различных узлов на заднем мосте довольно проста: на передней части корпуса установлена коробка передач, на задней – редуктор ВОМ, механизм навески. Дифференциал на задние колеса также располагается там.

Главное отличие МТЗ-82.1 от тракторов старого образца (МТЗ-80) в том, что МТЗ-82 имеет две ведущих оси, чем и объясняется наличие дифференциалов и других механизмов и на переднем, и на заднем мосте. Такая особенность повышает проходимость и управляемость спецтехники.

Управление передним ведущим мостом МТЗ 82

Передача мощности на передний мост осуществляется от раздаточной коробки, установленной с правой стороны КПП трактора, далее через два карданных вала и установленную между ними промежуточную опору. Раздатка обеспечивает отбор мощности от КПП через промежуточную шестерню и устройством своего механизма выполняет функции включения и выключения ПВМ. Промежуточная опора выполняет функции передачи крутящего момента от раздаточной коробки к главной передаче моста и предохраняет передний мост трактора от воздействия чрезмерных нагрузок срабатыванием фрикционной зубчатой муфты в своём составе.

Переключение режимов осуществляется тремя положениями рычага управления ПВМ, выведенным в кабину по правую руку водителя: « ПВМ выключен» — крайнее переднее положение рычага управления, «автоматический режим работы ПВМ» — среднее положение рычага, «ПВМ включён принудительно» — крайнее заднее положение.

Важно отметить, что полный привод МТЗ 82, по эксплуатационным правилам завода производителя, нужно включать только при движении трактора по грунтовым влажным дорогам или в процессе полевых работ. Запрещено эксплуатировать трактор с включённым ПВМ при движении по сухим дорогам с твёрдым покрытием, так как это приводит к нежелательным нагрузкам в приводе ПВМ и износу передних шин.

Эксплуатируя трактор традиционно используют автоматический режим включения ПВМ, когда механизм раздаточной коробки реагирует включением передачи мощности к переднему мосту при буксовании задних ведущих колёс трактора. Принудительный режим используют при непосредственной работе трактора в агрегате с почвообрабатывающими машинами на увлажнённых грунтах.

В заключение хочется сказать, что в отличие от балочного моста, конструкция традиционного портального ПВМ МТЗ 82 своим бесступенчатым регулированием колеи и шириной передних ведущих предусматривает все необходимые настройки для работ в составе с пропашными агрегатами при возделывании всех пропашных культур. Исправная работа переднего моста зависит от хорошей и своевременной смазки всех частей механизма, целостности уплотнителей в конструкции узла, настройки допустимых зазоров в подшипниках вращения и зацеплении зубчатых пар. А также важным фактором влияющим на работу переднего ведущего моста и рабочий ресурс его механизмов оказывает техническое состояние всех узлов привода.

Устройство портального ПВМ МТЗ 82

Несущая балка моста состоит из корпуса главной передачи 23 и крышки 2, либо в новом исполнении из трёх частей ( корпуса и двух рукавов), соединённых своими фланцами болтами. К полураме трактора балка крепится шарнирным сочленением, обеспечивая поперечное качение в пределах 8-9°, реагируя на неровности дороги . В корпусе размещены коническая пара шестерён с винтовыми зубьями главной передачи и механизм дифференциала. В рукавах установлены подвижные кожухи полуосей колёсных редукторов. Изменение колеи осуществляется винтовыми механизмами, вращением которых выдвигаются кожухи с колёсами относительно корпуса моста. Фиксация колеи осуществляется стопорными клиньями 31 в левом и правом винтовых механизмов 1.

Также для справки нужно отметить, что ранние трактора МТЗ 82 с рулевым управлением с ГУР комплектовались ПВМ со ступицами на 5 шпилек крепления колёс. Более поздние трактора с рулевой под насос дозатор (ГОРУ) комплектуются узлами с 8-ю шпильками на ступицах. Кроме этого, старый мост отличается увеличенным размером и формой отливки корпуса главной передачи с дифференциалом. Отливка имеет удлинённую часть на левую полуось (по ходу трактора), то есть корпус отлит за одно целое с рукавом левой полуоси. Также нужно обращать внимание на комплектацию бортовой части моста, где детали также могут отличатся. Новый мост имеет симметричную конструкцию балки из трёх частей, соединяющихся в своих фланцах ботами — центральной части корпуса под главную передачу с дифференциалом и двух рукавов полуосей.

Пара шестерён установлена в корпусе моста 23, принимает продольный вращательный момент от карданного вала привода ПВМ, преобразовывает в поперечный момент вращения относительно оси трактора и передаёт на дифференциал.

Главная пара ПВМ МТЗ 82

Ведущая винтовая коническая шестерня 13 выполнена за одно целое с валом, получающим вращения от карданной передачи привода. На шлицевой хвостовик вала одет фланец 9 для соединения с соответствующим фланцем в карданного вала. Резьбовой конец вала ведущей шестерни затягивается гайкой 10, одновременно обеспечивая регулировку зазора в подшипниках вращения и крепления фланца. Сам вал размещён в стакане 5 на двух роликовых конических подшипниках 6,7. Передний подшипник жёстко напрессован на вал, положение заднего подшипника устанавливается с помощью регулировочных шайб 12. Стакан в сборе с ведущей шестернёй и установленными подшипниками, монтируется в расточку корпуса моста 23, затягивается болтами в соединении фланцев. В расточке стакан уплотняется резиновым кольцом, а вал ведущей шестерни — самоподжимным сальником 8, запрессованным с обоймой в расточку стакана. Для предотвращения подпора масла перед сальником установлено маслоотражательное кольцо 11 с винтовыми канавками на его наружном диаметре.

Ведомая шестерня 14 установлена на шлицах и центрирующем пояске корпуса дифференциала 15,19 . Для предотвращения осевых перемещений шестерня затянута гайкой. С дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках 21, один из которых размещён в корпусе 23 другой в крышке моста 2.

Схема переднего ведущего моста МТЗ 82

Узел закрытого типа, самоблокирующийся, повышенного трения — принимает вращение от главной пары шестерён и распределяет на полуоси моста с учётом угловых скоростей вращения колёс трактора при осуществлении поворотов. Механизм состоит из:

Дифференциал в сборе с ведомой шестерней главной передачи

Внутри составного корпуса 19 и 15, на крестообразно установленных осях 16, размещены четыре конических прямозубых сателлита 25. Полуосевые шестерни 28 находятся в постоянном зацеплении с сателлитами и своими торцевыми поверхностями опираются на торцы нажимных чашек 17. Хорошее центрирование и зацепление сателлитов с полуосевыми шестернями обеспечивается сферическими поверхностями опорных поверхностей нажимных чашек и сателлитов. Удлинённые ступицы полуосевых шестерён 28 своими внутренними шлицами посажены на полуоси моста. Для исключения подтекания смазки в ступицы шестерён запрессованы сферические заглушки с уплотнительными прокладками.

В пакет фрикционных дисков автоблокировки дифференциала входит три ведущих 22 и три ведомых 20 диска. Наружным зубчатым венцом ведущие диски соединены с внутренним зубчатым венцом в корпусе устройства 19, а ведомые диски с нажимными чашками 17 своими внутренними зубцами с полуосевыми шестернями 28. Один ведомый и один ведущий диск образуют одну пару поверхностей трения. Каждая сторона дифференциала имеет по три пары трения.

Автоматическое блокирование дифференциала происходит за счёт передачи усилия от сопротивления движения отстающего переднего колеса. Нагрузка действует на полуоси дифференциала и смещает их концы в пазах корпуса, передовая усилие на фрикционные блокирующие диски через цилиндрические поверхности сателлитов и чашку. Такое блокирование является частичным, но его действия достаточно для обеспечения передачи вращательного момента при возникновении разности сцепления с грунтом на передних ведущих колесах моста.

Бортовой редуктор ПВМ МТЗ 82

Колёсный редуктор выполняет функцию поворотов управляемых колёс и передачи вращения от полуосей моста на колёса трактора с увеличением крутящего момента. Подача вращения на каждую сторону моста осуществляется через верхнюю пару конических шестерён конечной передачи одноименной стороны на вертикальный вал каждой бортовой части и далее на нижнюю пару конических шестерён, от которой осуществляется непосредственный привод колеса.

Колёсный редуктор ПВМ в сборе с полуосью и выдвижным корпусом

Верхняя коническая пара шестерён

Пару образуют две шестерни одна из которых установлена на горизонтальной полуоси, а вторая на верхнем конце вертикального вала бортового редуктора. Горизонтальные полуоси 15 в выдвижных корпусах 14 вращаются за счёт зацепления своими шлицевыми концами с полуосевыми шестернями моста и установлены на двух конических роликовых подшипниках в расточках выдвижных деталей 14. Между наружными обоймами подшипников 10 горизонтальной полуоси 15 установлено распорное кольцо 11. От осевых перемещений подшипник с полуосью зафиксирован стопорным болтом, ввёрнутым в выдвижной корпус 14 полуоси.

Верхняя коническая пара конечной передачи моста

Верхняя часть вертикального вала 8 бортовой вращается на паре таких же конических роликовых подшипниках, установленных в расточке шкворневой поворотной трубы 20. Подшипники вертикального вала фиксируются стопорным кольцом 7.

Схема бортового редуктора ПВМ МТЗ 82

Механизм поворота редуктора

При повороте рычагами, прикреплёнными к корпусам бортовых редукторов, проворачиваются нижние части редукторов 24 вокруг шкворневых труб 20. Сам шкворень представляет собой цилиндрическую трубу на верхнюю часть которой приварен стакан 4. Верхняя часть стакана запрессована в расточку выдвижного корпуса полуоси 14 и уплотнена резиновым кольцом, соединительные фланцы деталей затянуты болтами. Шкворневая часть трубы сопрягается с гильзой 19, запрессованной в корпус 24 бортового редуктора.

Амортизатор бортовой

В шкворневой трубе расположена винтовая пружина 23, нижняя часть которой упирается на опорный подшипник, а верхняя в обойму верхнего сальника. При нагрузках пружина реагирует и шкворневая труба 20 вместе с вертикальным валом 8 и подрессоренной частью переднего моста перемещается относительно гильзы 19 и ведущей шестерни 25 нижней конической пары бортового редуктора. Колебание вниз ограничивается упором торца шкворневой трубы в корпус редуктора 24. Перемещение вверх ограничивается упором бурта стакана 4 уплотнения в стопорные кольца 16 и 5, установленные в гильзе 19.

Нижняя коническая пара и ступица

Ведущая шестерня нижней пары смонтирована в расточке корпуса и установлена в шлицевой хвостовик вала 8, вращается на двух шарикоподшипниках и фиксируется крышкой 26 снизу. Ведомая шестерня 3 установлена на шлицевой части фланца-ступицы колеса 32. Фланец вращается на роликовых конических 31 и цилиндрическом 28 подшипниках. Наружные обоймы конических подшипников запрессованы в монтажный стакан 1, установленный в крышку редуктора 2, а наружная обойма цилиндрического подшипника — в расточку корпуса редуктора 24. Между внутренними обоймами конических подшипников установлены два регулировочных кольца 30.

Техническое обслуживание переднего моста

Для того чтобы включение переднего моста МТЗ-1221 или установленного на МТЗ-82 оборудования происходило без нареканий, необходимо время от времени направлять сельскохозяйственную технику на плановый бортовой технический осмотр.

Как правило, обязательное техническое обслуживание включает слежение за количеством масла в тракторе, его периодическую смену, затягивание креплений или устранение мелких неполадок.

Своевременное техническое обслуживание и ликвидация возникшей небольшой неисправности позволят вам не ставить трактор на капитальный ремонт. Рассмотрим основные детали, на которые обращают внимание при техническом обслуживании трактора, в том числе когда нужно осмотреть передний мост МТЗ-82, устройство которого было обозначено выше.

Дифференциал и центральная передача располагаются в едином корпусе, поэтому рассматриваются в совокупности. При техническом осмотре необходимо проследить за уровнем масла, за тем, в каком состоянии находятся полуоси, отвечающие за фиксацию редукторов. Происходит проверка зазоров между осями. На этом этапе должен быть отрегулирован крепеж конструкции. При необходимости производятся снятие и замена необходимых деталей, которые уже пришли в негодность.

Колесные редукторы, в первую очередь, проверяются на уровень масла. Важно понимать, что эти детали постоянно трутся и могут быстро изнашиваться при недостаточном количестве смазки. Детали невозможно отремонтировать — если дойдет до поломки, придется установить полностью новый элемент.

Обратите внимание, что функционирование редуктора в любом случае будет сопряжено с большими нагрузками. Именно этим и обусловлен регулярный и тщательный осмотр данной составляющей трактора. Шестеренки, выполненные в форме конусов, не нужно регулировать. Такое действие может понадобиться только в том случае, если нужна полная смена всех элементов конструкции или их капитальный ремонт.

https://youtube.com/watch?v=JTlzq6AVm9g%3Ffeature%3Doembed

Центральная шестерня принимает на себя весь основной рабочий груз, поэтому с течением времени зубцы элемента становятся изношенными и расстояние между ними увеличивается. Если это происходит, велика вероятность, что колесный трактор сломается. Регулировка элемента проводится с помощью затяжки соединительной гайки, которая требуется, если фланец карданного вала можно сдвинуть рукой.

Конические шестеренки и подшипники тоже ремонтируют при помощи закрепления гайки. При этом при затягивании гайки ставим подшипники на нужное место, для этого постепенно поворачиваем их, пока они не встанут, куда нужно. Когда подшипники встанут на свои места, гайку нужно чуть-чуть ослабить. После того как работы будут окончены, устанавливаем крепеж в окончательное положение, используя керн.

В некоторых случаях, когда выбора нет, умельцы пытаются ставить на трактор ведущий мост с других агрегатов. Например, большой популярностью пользуется такой подход, как поставить мост ГАЗ 66 на МТЗ. Такой выбор объясняется, в первую очередь, тем, что такой элемент довольно доступен. Если даже он не завалялся у вас в гараже, найти его не очень сложно. Кроме того, мост ГАЗ 66 на МТЗ подходит если не идеально, то очень хорошо. Ответ на вопрос, как поставить мост от 66 на МТЗ, можно найти у мастеров.

Советы по диагностике системы COMMON RAIL

Регулировка зазора в ленточных тормозах ВОМ

Регулировку зазора в ленточных тормозах ВОМ необходимо выполнять, если ВОМ «пробуксовывает».

Регулировку механизма управления ВОМ необходимо производить в следующей последовательности:

— установить рычаг 6 (рис. 3) в нейтральное положение, совместив отверстие Г с отверстием в корпусе заднего моста, и зафиксировать технологическим болтом М10×60 28 (рис. 2) (отверстие Г на рис. 3 соответствует отверстию А на рис. 2);

— открутив пять болтов, cнять крышку люка заднего моста для доступа к регулировочным винтам 11 (рис. 2);

— расшплинтовать и снять пластину 7;

— завернуть поочередно регулировочные винты 11 крутящим моментом от 8 до 10 Н·м, затем отвернуть каждый регулировочный винт на два оборота, при этом довернуть винты так, чтобы головки регулировочных винтов располагались параллельно продольной оси трактора (для установки фиксирующей пластины 7);

— снять технологический болт М10×60;

— завернуть болт 9 (рис. 3), выдержав размер Б, равный 26+2 мм и зафиксировать болт 9 гайкой;

— угловой ход рычага 6 под действием пружины 7 в обе стороны от нейтрального положения должен составлять от 7 до 10 градусов;

— установить на регулировочные винты 11 (рис.2) пластину 7 и шплинты 3,2×18.019 ГОСТ 397-79;

— установить крышку люка заднего моста на место.

Задний мост МТЗ-80, 82

Из чего состоит задний мост трактора МТЗ? Как мне это отрегулировать? Советы по эксплуатации.

В современных тракторах задний мост является одним из наиболее важных узлов, функция которого заключается в передаче крутящего момента от вторичного вала через главную передачу и дифференциал на конечную передачу вместе с ведущими валами, используемыми для установки ступицы на передаточные колеса. Сегодня мы поговорим о том, что это за устройство, о принципе его работы, основных проблемах эксплуатации и обслуживания.

Цены на запчасти и услуги по замене и ремонту

Стоимость б/у переднего моста МТЗ-82 в Москве варьируется от 80 до 145 тысяч рублей в зависимости от состояния. Купить новый ведущий мост проблематично, зато можно приобрести все необходимые детали и узлы.

Узнать цены на запчасти можно в Интернете, ознакомившись с каталогами поставщиков. Редуктор переднего моста стоит около 75-80 тыс. руб., карданный вал – 4 тыс. руб.

Ремонт осуществляют специализированные сервисы, с ценами можно ознакомиться на официальных сайтах компаний. Например, замена ПВМ будет стоить от 5 тысяч рублей (без учета стоимости ремонта и запчастей), ремонт редуктора – от 10.000 рублей.

Важные преимущества

Полуоси колесных редукторов имеют кожухи, телескопическим способом соединенные с рукавами переднего моста. Во время движения машины они вместе с колесами движутся относительно этих рукавов, когда трактор меняет колею. Углы поворота колес МТЗ-82 не ограничиваются шарнирами угловых скоростей, ведь их заменяют шестерни колесных редукторов (конические). Подобное устройство моста позволяет полностью сохранить на тракторе характеристики базовой универсальной модели, а именно:

Технические особенности

Передний ведущий мост соединяется с брусом полурамы, что позволяет ему качаться в поперечной плоскости. Качение ограничивается упором специальных выступов, имеющихся на крышке и корпусе моста.

Крышка и корпус, к слову, соединены болтами. Внутри конструкции находится дифференциал и главная передача. Передача предназначается для усиления крутящего момента и состоит из пары шестерен конической формы. Что касается дифференциала, то он состоит из 2-х корпусов, в которых находятся 2 полуосевые шестеренки, 2 оси, 4 сателлита, пакеты фрикционных дисков и 2 нажимные чашки.

Снятие колеса с редуктора

Колесо с редуктора можно снять довольно быстро. Однако самому с этой задачей справиться проблематично. Когда делается ремонт переднего моста МТЗ-82, рекомендуется осмотреть корпус редуктора. Далее извлекается крышка, которая фиксируется на двух упорах. Центральный винт отсоединяется в последнюю очередь.

Также надо отметить, что подкладку под крышкой важно тщательно прочистить. Для этого подойдет бензин. Колесо ректора находится за регулятором. Чтобы до него добраться, снимается два винта. Продольные упоры моста не нужно трогать. Колеса в устройстве держаться на одной гайке, которая скручивается ключом.

Как происходит спресовка обоймы?

Для проведения спресовки обоймы применяются ключи, и дополнительно потребуется молоток. Перед началом работы проверяется состояние червячного механизма, который установлен на передний мост МТЗ-82. Его крышка обязана плотно прилегать к корпусу модификации. Регулятор в данном случае не нужно трогать. После снятия крышки отсоединяется упор. Если обойма сильно зажата, винт проворачивается по часовой стрелке. При этом подкладки нельзя сильно зажимать. Если фланец во время работы начинает просаживаться, значит, придется проверить роликовый механизм. В некоторых случаях проблема заключается в дисках. В такой ситуации отвинчивается защитная втулка. Далее останется проверить состояние упорного кольца и его зажима. В конце работы все смазывается машинным маслом.

ПВМ балочного типа для МТЗ-82

Устройство балочного ведущего моста. Его основные достоинства.

Ассортимент продукции Минского тракторного завода способен поразить воображение даже самого требовательного и взыскательного пользователя – здесь можно встретить технику на все случаи жизни. Среди всего этого разнообразия особо необходимо отметить модель МТЗ 82 – универсальный вариант, отличающийся своей мощностью, надёжностью и производительностью. О некоторых конструктивных особенностях данного трактора мы сегодня и поговорим.

Возможные неисправности заднего моста трактора МТЗ-80/82. Способы обнаружения и устранения

При использовании тракторов МТЗ-80/82 возможно прерывание зацепления главных шестерен, износ зубьев шестерен, шлицев и подшипников главной передачи. Признаком этих неисправностей, как правило, является повышенный шум в картере заднего моста.

Эксплуатация тракторов МТЗ-80/82 показывает, что конструкция заднего моста достаточно надежна, а вышеперечисленные неисправности встречаются довольно редко, как правило, они возникают из-за неправильной эксплуатации: значительных перегрузок трактора, низкого уровня масла в задней части картер моста, а также неправильная сборка после ремонта.

Чтобы определить конкретную причину неисправности, сначала необходимо измерить, диагностировав общий боковой зазор между зубьями шестерни всей трансмиссии.

Выпресовка обоймы

Выпресовка обойма осуществляется после снятия червяного механизма. Чтобы сделать все правильно, в первую очередь заготавливается весь необходимый инструмент. Также надо отметить, что ключи потребуются разного размера. Винты на передний мост МТЗ-82 накручиваются с кольцами и без них. При этом уплотнители поддеваются острым предметом.

Прокладки находятся только в нижней части червяного механизма. Для того чтобы достаться до обоймы, снимается упор с редуктора. При этом манжету нужно очень аккуратно придерживать. При обнаружении протечек деталь заменяется. После снятия упора откручивается зажимная гайка моста. Далее останется только отсоединить ведомую шестерню. Диски на мосте для выпресовки обоймы трогать не нужно.
