Ремонт редуктора и других важных рабочих узлов мотоблока Нева

Основные неисправности

Причиной ремонта мотоблока Нева МБ-2 могут стать:

• неправильно отрегулированный ремень клапана;
• сальники редуктора;
• неверная настройка карбюраторной системы;
• не выставленное зажигание;
• неисправности со свечами.

Почему не заводится, стреляет, дымит, и что с этим делать

Если мотор не заводится, причина может быть в следующем:

1. Отсутствует искра. В этом случае рекомендуется вытащить свечной элемент и вставить его в специальный надсвечник, а корпус поставить на цилиндр. После этого нужно завести двигатель. Если искра не появилась, рекомендуется заменить свечу.
2. Топливо не доходит до мотора. Нужно осмотреть и продуть шланг, который соединяет карбюратор и кран. При необходимости можно разобрать карбюратор и промыть его изнутри бензином марки А-95.

Если мотокультиватор дымит на холостом ходу, нужно:

1. Осмотреть и прочистить воздушный фильтр.
2. Проверить уровень масляной жидкости. При необходимости слить излишки.

Если двигатель стреляет, то причиной этого может быть натяжение рабочей пружины. В случае неполадок следует его отрегулировать.

30 комментария

Олег может ты чтонибудь подскажи по моему вопросу. Растолкуй как верно отрегулировать сцепление. У Юры написано по мимо рычага на ручке 5-10, ещё на коробке необходимо чтобы было 3-5мм свободного хода. Нужно совершенно ослабить трос понизу, отрегулировать винтом 3-5мм нижний рычаг, потом отрегулировать свободный ход на рычаге на руле. Я верно сообразил либо нет растолкуй пожалуйста.

Артём, как и написал Евген, 1-ое, что необходимо сделать, на новеньком мотоблоке Мотор Сич, это смазать трос сцепления, непринципиально по большенному счёту водянистым моторным/трансмиссионным маслом либо консистентной смазкой (у меня смазан трос консистентной смазкой) а уже позже необходимо регулировать сцепление как я лично регулирую сцепление на МБ видно на. вроде ничего сложного что бы диски сцепления разъединить после простоя МБ, можно на не заведённом движке, включить четвёртую передачу и испытать толкать МБ (тянуть МБ на себя за руль, другими словами, типа задним ходом – легче на руки) после чего малость прокатиться/по работать, что бы незначительно всё таки масло в КПП нагрелось и после чего регулировать сцепление как то так

Юра заполучил мотоблок м/сич. на данный момент провожу обкатку. При выжиме рычага сцепления неслышно гула. Двигая на хоть какой передаче выжимаю сцепление, мотоблок малость проедет потом останавливается. Пробовал регулировать по книжному, свободный ход миниатюризируется, результата нет. Может я некорректно что то делаю подскажи.

В коробки 4 литра масла.

Диски сцепления у нас достаточно специфичные. Накладки из паронита приклеены к главным поводковым дискам. С первого денька тоже присутствовало рычание шестерен. После обкатки рычание приемлимо пропало. Предпосылкой всему малый выжим сцепления. Передачу включаю после недлинной прогазовки при выжатом сцеплении.

Евген, всё правильно – при вполне сухих дисках сцепление врубается скачком, но когда диски подмочены маслом – они слипаются. Была и у меня теория подмочить диски маслом для плавного включения (и о крыльчатке задумывался)… На практике итог один – слипание… Как достигнуть результата – чтоб и сцепление плавненько врубалось и диски не слипались – мне пока неясно.

Желаю испытать смазать трос сцепления по всей длине, мне кажется, что часть препядствия – почему сцепление резко “хватает” – в том, что трос при отпускании рычага сцепления не двигается синхронно с рычагом, а по немножко выпригивает – из-за лишнего трения в рукаве…

Олег, у меня трос сцепления смазан сходу после приобретения мотоблока, всё работает нормально

Трос смазал. Сцепление врубается плавненько – и это при сухих дисках, без всякого скольжения в масле.

Олег, вот и я про то же

Трос смазать непременно. Это 1-ое правило. А слипаться диски будут, так как паронит- несколько пористый материал. Подольше держим сцепление выжатым- делаем не одну, так две либо три прогазовки, диски должны разойтись. НЕ ЗАБЫВАЕМ врезать в сливные пробки бортовиков и коробки МАГНИТЫ, я их брал из наушников, поперечник 8/2.

5, очень отлично создают очистку масла. А железная взвесь вводит в вязкость масла свои конфигурации, малозначительные, но приметные. На Мастерграде я выкладывал фотки, где показаны все результаты врезки магнитов. Масло незапятнанное, без железной взвеси.

Евген, может быть, в любом случае, необходимо пробовать

Я не знаю, кто выдумал этот миф о сцеплении в масляной ванне… У меня препядствия со сцеплением начались с первого денька приобретения мотоблока (фактически нереально было переключить скорость – рычит и всё). Гласили мне, что поменяй масло на более высококачественное и всё будет в порядке…

Не поверил я этим словам. Разобрал мотоблок и стал глядеть – что к чему. Причина оказалась обычный – на дисках была какая-то смола, которая при отпущенном сцеплении намертво склеивала диски. Помыл бензином, и всё.

Но дело не в этом, меня заинтересовывала масляная ванна, и главное – каким образом на диски сцепления должно было попадать масло, – масло-то там – понизу, на деньке, а сцепление – вверху, существенно выше уровня масла… И так и так прикидывал, устраивал опыты, но ни одна версия не подходила.

Ну никак туда не может попадать масло! Ну и необходимо ли оно там? Молвят – необходимо! Отлично – капнул несколько капель масла на диски. Что вышло? Склеились! Молвят – необходимы пропилы, тогда не будут склеиваться! Ну что ж – сделал пропилы! Капнул мало масла – склеились!

Протёр диски (вроде бы имитируя отход масла под действием центробежной силы) – всё равно склеиваются! Помыл немного бензином и протёр – умопомрачительно, но лёгкое слипание всё равно находится. Только когда отлично помыл бензином и отлично протёр – только тогда диски закончили склеиваться и появился “звон колокольчиков”.

Мой вывод такой – что никакого масла на дисках не должно быть! Они должны быть сухими! И если кто-то задумывается, что диски крутятся и звенят, купаясь в масляной ванне, – то попытайтесь им эту ванну устроить! Не может этот слипшийся “вафельный торт” звенеть!

А что касается пропилов – то сейчас вот думаю: а необходимы ли они были вообщем? Могу только тешить себя теорией – что пропилы необходимы на случай попадания масла (а масло может попасть – разве что при опрокидывании мотоблока) – может быть оно всё-таки уйдёт (как некто гласит) под действием центробежной силы…

Привет,Олег! Хоть в одноклассниках ко мне не писал,ну как я здесь прочел твою последнюю статью. Спасибо что написал на данную тему, а я и тоже сделал как ты-всухую.Вот смотри-у “Беларусов 05-013” на вторичном валу находится крыльчатка которая разбрызгивает на муфту сцепление, а когда поглядел после снятия мотора у мотоблока “Грассхоппера” – там нет крыльчатки.

Владимир, в Одноклассниках я вообщем не бываю, наверняка я другой Олег – не тот, который ты думаешь… Я знаю людей, которые уже издавна ездят без всяких пропилов и не понимают – для чего они необходимы. Я сделал по совету, руководствуясь выложенной теорией, сейчас я вижу, что можно было и не делать никаких пропилов… Если коробка начинает рычать, то по моему воззрению – можно просто отсоединить движок, разобрать муфту и отлично её помыть – скорее всего на дисках засыхает в один прекрасный момент попавшее туда масло.

READ Как Отрегулировать Холостой Ход На Бензопиле Джонсеред

Я только протер тряпочкой до суха дисков сцепления и наждачке поверх стальных дисков ведомых обтер до гладкости, что-то они были совершенно шероховатые, а то на поверхности в стакане следов понаставили. Я наверное сообразил Олег, что должна муфта сцепления работающая в сухом виде, если не установлена крыльчатка.

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

• на выходном вале начинает появляться масло;
• заклинивает цепь;
• нет кинематической связи;
• не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой.

При отсутствии переключения передачи осматривается сухарь, который может быть разрушен. Иногда бывает срезана резьбовая часть ручки. Если пользователь стал замечать, что протечка масла наблюдается на вале переключения, то это не всегда является показателем поломки. Иногда просто в редукторе превышен допустимый уровень масла. Избыток необходимо просто слить.

Стоит помнить, что неправильный запуск и регулировка также могут приводить к появлению неисправностей во время работы редуктора, поэтому производитель советует тщательно изучить инструкцию перед тем, как начинать использовать технику.

Более сложные поломки должны устраняться только специалистами, поскольку неправильная разборка агрегата неопытным пользователем нередко приводит к появлению еще большей проблемы и необходимости дорогостоящего ремонта.

Следующее видео посвящено разборке и ремонту редуктора.

Двигатель и системы его обеспечения

Привод мотоблока представляет собой классический двигатель внутреннего сгорания со всеми необходимыми для его работы системами. В машинах легкого и среднего класса используются бензиновые четырехтактные двигатели (про устройство и работу четырехтактного двигателя смотрите ).

Мотоблоки тяжелого класса нередко оснащаются дизельными двигателями. В устаревших и некоторых легких моделях иногда (довольно редко) можно встретить двухтактный бензиновый двигатель.Устройство четырехтактного бензинового двигателя (Honda) мотоблока:

Большинству пользователей мотоблоков приходится иметь дело с четырехтактными бензиновыми двигателями с воздушным охлаждением. Эти двигатели имеют следующие системы обеспечения их работы:

• Система подачи топлива, предназначенная для приготовления топливовоздушной смеси, состоящая из топливного бака с краном, топливного шланга, карбюратора, воздушного фильтра.
• Система смазки, обеспечивающая смазку трущихся деталей.
• Механизм запуска (стартер), предназначенный для раскрутки коленчатого вала. Многие двигатели оснащены механизмом облегченного запуска, снижающим усилие запуска за счет устройства на распределительном валу, открывающего выпускной клапан при такте сжатия и тем самым уменьшающего компрессию в цилиндре при раскручивании коленвала. Тяжелые мотоблоки иногда оснащаются электростартерами, работающими от аккумуляторов. Некоторые модели имеют электрический и ручной запуск. Последний используется в качестве резервного.
• Система охлаждения, отводящая тепло от блока цилиндра двигателя потоком воздуха, нагнетаемого крыльчаткой маховика при вращении коленвала.
• Система зажигания, обеспечивающая бесперебойное искрообразование на свече зажигания. Вращающийся маховик с магнитным башмаком индуцирует в магнето э.д.с., преобразующуюся с помощью электронной схемы в электрические сигналы, подаваемые на свечу. В результате между контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.

1 — электронное магнето, 2 — винт, 3 — башмак магнитный.
Механизм запуска и система зажигания мотоблока Каскад МБ6: 1 — ручка стартёра, 2 — корпус вентилятора, 3 — кожух защитный, 4 — цилиндр, 5 — головка цилиндра, 6 — магнето, 7 — маховик.

• Система газораспределения, отвечающая за своевременное поступление в цилиндр двигателя топливовоздушной смеси и выпуск отработанных газов. В состав системы газораспределения входит глушитель, предназначенный для направленного выпуска отработанных газов и снижения шума.

Отметим, что двигатели продаются со всеми его системами, и если есть задумка сделать мотоблок своими руками, то у купленного двигателя уже будут и бензобак, и воздушный фильтр, и стартер, и т.д., например вот (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена может быть выше).

На рисунке ниже представлен широко применяемый в мотоблоках отечественного производства двигатель Honda серии GX модели GX200 QX4. Мощность агрегата составляет 5,5 л.с. Он имеет горизонтальное расположение коленчатого вала и повышенную степень сжатия, обеспечивающую эффективное сгорание топлива и низкое образование нагара.

Дифференциал

Для улучшения маневрирования и осуществления плавных поворотов, в конструкции некоторых мотоблоков (преимущественно тяжелых) предусматривается дифференциал. Назначение последнего состоит в том, чтобы обеспечивать вращение левого и правого колеса с разной скоростью.

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Замена сальников редуктора

Причиной поломки редуктора могут стать неправильно функционирующие сальники. Поэтому ремонт редуктора мотоблока Нева может включать в себя следующие действия:

1. Демонтаж фрез с валовой части.
2. Очистка вала и крышки от загрязнений и остатков масляной жидкости. С крышки следует снять все винты и промыть их.
3. Заменить старую запчасть на новую и протереть весь механизм насухо.
4. Вернуть крышку на место и зафиксировать ее болтами.

В некоторых случаях необходимо разобрать редуктор:

1. Снять головку с рукоятки переключения передач.
2. Убрать с валовой части втулку и пружину.
3. Снять все винты и затяжные болты.
4. Воспользовавшись тонкой отверткой или ножом, снять правую половину данной детали.
5. Снятые запчасти нужно промыть, а неисправные — заменить.
6. Сборка редуктора осуществляется в обратном порядке.

Перед настройкой карбюратора необходимо выполнить регулировку центробежного регулятора, согласно инструкции пользователя.

Порядок настройки:

1. Закрутить болты малого и полного газа до максимума, а затем вывернуть их на 1,5 оборота.
2. Установить заслонку дроссельного типа так, чтобы между основанием и воздуховодом появился промежуток соответствующих параметров.
3. Попробовать завести двигатель. Если он завелся, нужно подождать, пока он прогреется.
4. Рукоятку управления выставить на минимальные обороты.
5. Выполнить минимальные обороты на холостом ходу при помощи винта заслонки дроссельного типа.
6. Выставить обороты на максимум, используя винт малого газа.
7. Повторять последние 2 шага до начала бесперебойного функционирования мотора.
8. Рукоятку управления выставить на газ.

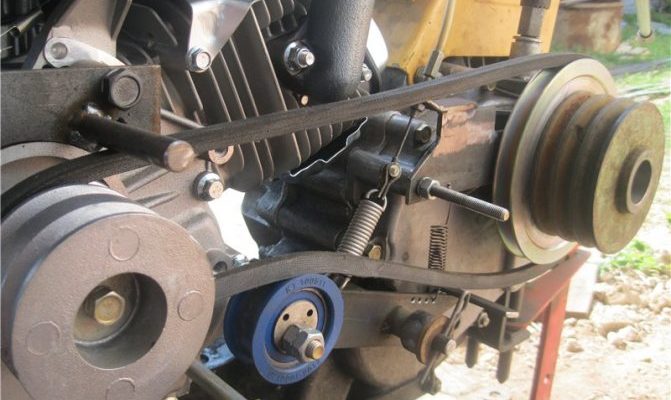

Изготовление сцепления для мотоблока своими руками

При беспрерывной работе запчасти сцепления находятся в постоянном движении, и стираются, потому даже самые надёжные элементы со временем изнашивается. Со временем придётся купить новые запчасти или изготовить всё своими руками.
Перед тем, как сделать сцепление на мотоблок, стоит обзавестись такими запчастями:

• маховиком и первичным валом (подходит старая коробка передач с советского Москвича);
• ведомым шкивом с двумя ручками;
• поворотным кулаком и исправной ступицей (можно взять из авто Таврия);
• коленчатым валом (ГАЗ-69);
• Б-профилем.

Стоит предварительно рассмотреть чертежи строения сцепления. Это значительно упростит работу.

Самодельное сцепление изготавливается по следующей схеме:

1. Стачивается коленчатый вал до тех пор, пока не будет прикасаться к внутренним деталям техники;
2. Насаживается штатная ступица на вал;
3. Протачивается на валу место под подшипник. Ступица устанавливается без зазоров, чтобы шкив оборачивался беспрепятственно;
4. Переворачивается коленчатый вал, и выполняются те же действия с другой стороны;
5. Проделываются шесть отверстий на равном расстоянии в шкиве дрелью с пятимиллиметровым сверлом. В них вкрутят десятимиллиметровые болты;
6. Устанавливается шкив над маховиком, элементы скрепляются болтами. Отмечаются места под дырки, с учётом их совпадения с предварительно высверленными отверстиями;
7. Вытаскивается шкив и просверливаются соответствующие дырки в маховике;
8. Протачивается внутренняя поверхность маховика и вала, пока детали не перестанут соприкасаться;
9. Обязательно нужна ручка сцепления на мотоблок. Берётся трубка в длину 30 миллиметров и в диаметре 10 миллиметров, она крепится на шкиве;
10. Трос сцепления для мотоблока может быть взят со старой бензопилы. Он наматывается на катушку.

Самостоятельно подготовленное сцепление возможно устанавливать на следующие марки мотоблоков: Агро, Нева МБ-2, Каскад.

Как выставить зажигание

Порядок действий при регулировке зажигания мотоблока:

1. Повернуть коленчатый вал так, чтобы отметки, сделанные на шкиве и газовом оборудовании агрегата, совпали.
2. Бегунок, который ответственен за распределение газовых потоков, должен быть направлен на высоковольтную проволоку цилиндрической части.
3. Ослабить гайку и достать высоковольтный провод из крышки данной системы.
4. Разместить контакты на расстоянии 0,5 см от техники.
5. Повернуть зажигание.
6. Повернуть механическую конструкцию в противоположную сторону.
7. После появления искры нужно быстро затянуть винт.

Как изготовить механизм сцепления своими руками?

Сцепление на мотоблок работает по принципу, предусматривающему повышенное трение составляющих, поэтому быстрого износа избежать не получится. В таком случае стоит попытаться сделать механизм своими руками. Конструкция самодельного сцепления будет составлена из:

• первичного вала КПП и маховика автомобиля Москвич;
• ступицы и поворотного кулака от Таврии;
• Б-профиля;
• Двух ручьевого ведомого шкива;
• Коленчатого вала от ГАЗ-69.

Как поставить генератор

Для того чтобы установить электрогенератор, необходимо сделать следующее:

1. У генератора есть 4 провода, 2 из которых — синего цвета. К этим 2 проводам нужно подключить энергетический преобразователь.
2. Провод черного цвета следует подключить к мотору.
3. Оставшийся провод красного цвета подключить к деталям, ответственным за внешнее освещение и звуковой сигнал.

Генератор образует энергию электрического типа, которая поступает на выпрямитель. Во время запуска мотора отрегулированный ремень передает крутящий момент роторной части агрегата. В электроблоке вырабатывается напряжение, от которого работает аккумулятор мотоблока.

Мощность выбранного генератора не должна превышать 220 В. Рекомендуется выбирать запчасть, мощность которой будет соответствовать предполагаемой нагрузке.

У коробки передач есть 5 позиций. Когда пользователь нажимает на рычаг КПП, вилка выводит муфту из положения зацепления. Когда пользователь бросает рукоятку, она возвращается в первоначальное положение.

Для того чтобы данный механизм функционировал исправно, необходимо не делать резких движений и вовремя очищать все детали от загрязнений.

Редуктор ответственен за передачу вращательного момента от двигателя к колесам и дополнительному оборудованию. Для того чтобы избежать сбоев во время работы, нужно вовремя проводить техническое обслуживание мотора.

Компактный аналог мини-трактора

Агрегат, помимо сельскохозяйственных операций по вспашке, культивации, нарезке борозд, копке корнеплодов, окучивании, поливу справляется с косьбой, уборкой снега, подметанием щёткой, транспортировкой.

Достоинства мотоблока «Нева МБ-2»:

• На отечественном рынке — более 30 лет.
• Двигатель Subaru EX21 – 5,5 кВт.
• Глубина обработки почвы – 0,3 м.
• Фронтальный охват – 0,85–1,2 м.

Практика показывает, что половина случаев отказов и поломок связаны не с естественным износом, а с неправильной настройкой, регулировкой, обкаткой и обслуживанием двигателя и редуктора.

Устройство мотоблока «Нева МБ-2»

Настройка плуга мотоблока «нева мб-2»

Плуг крепится на станину сзади переходником либо сцепкой. Грунтозацепы подставками без крена поднимаются на глубину вспашки. Выставляется вертикальная стойка. Она сохраняет вертикальность, когда полевая доска прилегает к поверхности земли для последующего подъёма пятки каблука на 30 мм.

Настройка угла отвала грунта: под левый грунтозацеп ставится башмак, стойка плуга переводится в вертикальное положение. Затянули соединения, готово. Направляющие рукояти выставляются на уровне пояса – снижается нагрузка на руки и плечи.

Плуг для мотоблока «Нева МБ-2»

Неисправности со свечами

1. Вывернуть свечной элемент.
2. Прочистить электроды.
3. Избавиться от нагара.
4. Повернуть коленвал в положение, при котором совпадают отметки шкива и газового устройства.
5. Направить бегунок на высоковольтную поверхность цилиндра.
6. Ослабить винт и достать провод.
7. Повернуть ключ зажигания. Если нет искры, значит, свечи неисправны и их следует заменить. Перед установкой нового элемента нужно убедиться в том, что в головке цилиндра нет уплотнительной шайбы от предыдущей запчасти.

Также необходимо проверить параметры зазора между электродами свечей:

Особенности

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Особенности эксплуатации, обслуживание техники вейма

Мотоблоки Weima отличаются высоким качеством сборки, надежностью, долговечностью, просты в эксплуатации. Потребляют качественное дизельное топливо, бензиновые модели – неэтилированный бензин АИ-92.

Изготовитель в инструкции по эксплуатации указывает рекомендованные сроки замены расходных материалов: воздушный фильтр, масляный фильтр двигателя, фильтр карбюратора, масло моторное, масло для трансмиссии, ремни.

В качестве моторного масла рекомендуются марки SAE 10W-30, 10W-40, замену производят после 25 моточасов. Для трансмиссии применяют масло ТАД-17, периодичность его замены – 100 моточасов. Смазку трущихся узлов и деталей выполняют водостойкими универсальными смазками типа Солидол, Литол-24.

Литол Трансмиссионное масло ТАд-17и Масло моторное SAE 10W-40

Подробные рекомендации для владельцев мотоблоков Вейма детально расписаны в заводской инструкции по эксплуатации, своевременное техобслуживание и профилактика способны существенно продлить срок службы техники.

Руководство по эксплуатации двигателей Weima WM

Инструкция по эксплуатации мотоблока Weima WM 1100

Первый запуск, обкатка

Обычно многие модели проходят предпродажную подготовку и проверку, полностью готовы к эксплуатации. Владельцам необходимо провести несложную обкатку. Заключается процедура в предварительной проверке топлива и масла. Далее мотоблок Вейма должен проработать на холостом ходу не менее 10-15 минут. Затем обороты постепенно наращивают и тестируют работу на разных передачах.

На следующем этапе проверяют функциональность машины с различными навесными орудиями в разных режимах, учитывая, что в этот период – примерно 10 часов, технику не следует нагружать по максимуму. По завершении обкатки осуществляют предписанное инструкцией по эксплуатации техобслуживание.

Первый пуск и обкатка мотоблока нева мб-2

Первый пуск необходимо производить придерживаясь следующей схемы:

• убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
• запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
• проверьте уровень масла и топлива в баке;
• так же проверьте места резьбовых соединений;
• далее можно запускать двигатель, плавно повернув ручку зажигания;
• время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла. В этот период наиболее важно:

• не работать на полном газу;
• работать только на предварительно подготовленных почвах (не целине);
• для культивации использовать только то количество фрез, что есть в комплекте;
• мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
• переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Последующие работы по сборке механизма выглядят следующим образом:

1. Для начала потребуется сточить коленчатый вал так, чтобы он не цеплял другие элементы мотоблока;
2. На вал насаживаем штатную ступицу мотоблока;
3. Далее на валу необходимо проточить место под подшипник. Эту операцию следует выполнять максимально точно, чтобы подшипник идеально сел на вал. В результате ступица должна прилегать без каких-либо зазоров, а шкив должен прокручиваться;
4. Затем переверните коленвал и проделайте то же самое на обратной его стороне;
5. Далее дрелью с 5-миллиметровы сверлом проделайте 6 отверстий в шкиве. Дистанция между ними должна быть одинаковой. Так как будут использоваться 10-миллиметровые болты, то на обратной стороне колеса, приводящего в движение приводной ремень, также необходимо рассверлить отверстия;

1. Далее установите шкив на маховик, и стяните обе запчасти болтом. После этого отметьте места сверления на маховике так, чтобы они совпадали с 6 отверстиями в шкиве;
2. Снимите шкив и просверлите отверстия в маховике;
3. После этого снова наденьте шкив и надежно стяните конструкцию болтами;
4. Внутреннюю поверхность коленвала и маховика проточите, чтобы они не бились друг о друга.

Готовая конструкция может устанавливаться на штатное место в мотоблоке. Не забудьте подключить тросы, выводя их как можно дальше от элементов трения.

Мотоблок состоит из следующих основных узлов: двигателя 1, трансмиссии 2, ходовой части 3 и органов управления 4.

Принцип работы сцепления

В конструкцию сцепления для мотоблока включается несколько важных элементов таких, как устройства управления, ведущий элемент и ведомые детали. Конструкция ведущей части включает ведомый и фрикционный диски. По периметру нажимного диска располагаются пружины цилиндрической формы.

Проверка и настройка сцепления

Проверка сцепления:

1. Когда рукоятка сцепления находится в положении «Выкл.», трос должен быть ослаблен. Натяжной ролик переходит в нижнюю позицию и соприкасается с ремнем приводного типа.
2. Когда рукоятка находится в положении «Вкл.», трос натягивает ролик, а нижняя часть ремня тесно прижимается к нему. Шкив малого типа передает импульс движения большому шкиву, благодаря чему происходит передача мощности.

Порядок регулировки:

1. Если выбивает 2 передачу при включенной рукоятке сцепления. Ее нужно перевести в правильное положение. Для этого необходимо параллельно расположить ремни клинового типа с 2 сторон от шкива мотора.
2. Если вылетает 2 передача при выключенной рукоятке сцепления. Нужно постоянно контролировать положение ремней клинового типа, они должны находиться параллельно друг другу.

Регулировка и настройка карбюратора нева мб-2

От стабильной работы карбюратора зависит функциональность и долговечность двигателя мотоблока. Вот почему его регулировка и настройка имеют такое важное значение. К тому же при неправильной настройке карбюратора у бензинового мотоблока может наблюдаться повышенный расход топлива

Регулировка карбюратора мотоблока Нева МБ-2 производится так:

1. Винт полного газа и малого газа выкручивается до предела.
2. Оба винта отворачивают на 1-1,5 оборотов.
3. Далее идет запуск и прогрев мотора.
4. Рычаг управления дроссельной заслонкой ставят в положение, на котором двигатель будет работать в режиме минимальных оборотов.
5. Устанавливают минимальные обороты на холостом ходу до устойчивой работы агрегата.
6. Обороты холостого хода ставят на максимум.
7. Производится корректировка минимальных оборотов холостого хода.
8. Действия 6 и 7 выполняют до бесперебойной (более ровной на слух) работы двигателя на холостых оборотах.

Для долгосрочной и бесперебойной работы мотоблока необходимо регулярно выполнять диагностику работы двигателя, следить за периодичностью замены масла, а также соблюдать условия эксплуатации и временные промежутки плановых ТО.

Регулировка и размеры ремня

Для мотоблока Нева МБ-2 используется приводной ремень А-1180. В данной модели используется один ремень, обеспечивающий передний ход.

В других модификациях модели Нева МБ-2 используют два ремня привода. Задний ход производится в самом редукторе.

Замена ремня для мотоблоков МБ-2 производится в такой последовательности:

1. Снимается щиток, а затем защитный кожух шкива.
2. Снимается пружина от тяги мотоблока для ослабления ремня.
3. Поворачиваются винты крепления кронштейна.
4. Кронштейн разворачивается в такое положение, в котором ограничительные штыри не препятствуют снятию детали со шкива.
5. Производят регулировку шкивов, а затем устанавливают новый ремень.
6. Натягивают ремень на шкив редукторного вала, а затем на шкив мотора.
7. В обратном порядке размещают остальные детали на их места.

Регулировка клапанов

Регулировка клапанов на мотоблоке Нева осуществляется следующим образом:

1. Устанавливают агрегат на ровной поверхности.
2. Запускают двигатель, а потом дают ему остыть.
3. Снимают кожух.
4. Убирают крышку с клапанов, чтобы обеспечить доступ к деталям, находящимся под ней.
5. Отвинчивают контргайку.
6. Выполняют регулировку. Нужно ослабить гайки, вставить щуп, отрегулировать клапана.
7. Закручивают гайку клапанов обратно на место.
8. Бритвенное лезвие (толщиной не более 0,2 мм) вставляют в образовавшийся промежуток. Оно должно свободно проходить между поршневой частью и клапанами мотоблока.
9. Завинчивают все детали обратно.

Величину образовавшегося промежутка можно проверить при помощи щупа, который должен пройти под клапаном, если разрез сделан правильно.

Регулировка ремня сцепления на мотоблоке «нева мб 2»

Бывает сход ремня со шкива, пробуксовка, замена после обрыва. Инструкция предписывает демонтаж компенсационного ролика. Возможен вариант:

• Ослабляем болтовое крепление двигателя к раме.
• Потянуть мотор на себя – натяжка, обратное движение – ослабление.
• Надавливанием определяем величину прогиба. Оптимально – 10 мм.

Натяжка ремня мотоблока «Нева МБ-2»

Регулировка сцепления мотоблока нева

Мотоблок «Нева» МБ-2 — это сельскохозяйственный агрегат, предназначенный для работы на самых разных видах почвы, в том числе и ранее не обрабатываемой.

Выпускается в различных модификациях с разными типами двигателей:

Основные работы, которые можно выполнять на мотоблоке «Нева» МБ-2 это:

• вспахивание почвы;
• культивация, фрезерование;
• полив (насосная станция);
• окучивание;
• уборка территорий от травы, снега и т.д;
• сбор урожая картофеля, лука и т.д.

Состав

В состав редуктора мотоблока входят следующие важные части:

• винты;
• подшипники;
• оси;
• звездочки;
• корпус;
• втулки;
• рычаги переключения;
• зубчатые колеса;
• вал;
• муфта;
• полуоси;
• плата;
• пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости.

Наиболее простой и частой причиной поломки является разрыв или растяжение цепи, но устранить проблему может любой пользователь без обращения в сервисный центр.

Сцепление

Сцепление, являющееся частью трансмиссии, выполняет несколько функций. Передачу крутящего момента от коленвала двигателя на вал коробки передач (редуктора), разъединение редуктора и двигателя во время переключения передач, обеспечение плавного трогания мотоблока с места и его остановку без отключения двигателя.

Конструктивно сцепление может быть выполнено по-разному. В виде клиноременной передачи (см. выше), натяжение или ослабление ремня которой с помощью рычага сцепления приводит к передаче или прекращению передачи крутящего момента от двигателя к редуктору.

Или в виде однодискового или многодискового фрикционного сухого или мокрого (масляного) сцепления, которое является более надежным и используется в большинстве моделей мотоблоков. В некоторых машинах применяется гораздо более редкая коническая муфта сцепления.

На уже рассмотренном мотоблоке «Угра» ООО «Кадви» установлено сцепление, являющееся по своей конструкции наиболее традиционным — фрикционное многодисковое с нажимной пружиной, работающее в масляной ванне. Устройство мотоблока с подобным сцеплением должно предусматривать наличие картера для сцепления, куда заливается трансмиссионное масло.

Схема сцепления мотоблока Угра НМБ-1: 1 — Вал двигателя, 2 — Полумуфта ведущая, 3 — Полумуфта ведомая в сборе с выжимным подшипником, 4 — Тарельчатая пружина, 5 — Диски ведущие, 6 — Диски ведомые, 7 — Пружинное упорное кольцо.

Рычаг сцепления: 1 — Ось, 2 — Вилка, 3 — Полумуфта сцепления, 4 — Рычаг, 5 — Трос сцепления, 6 — Болт, 7 — Гайка, 8 — Шайба, 9 — Шайба пружинная, 10 — Втулка.

Сцепление состоит из ведущей полумуфты 2 (Схема сцепления мотоблока), ведомой полумуфты 3, тарельчатой пружины 4, ведущих 5 и ведомых 6 дисков, упорного кольца 7. Работает оно следующим образом. При отпущенном рычаге сцепления тарельчатая пружина сжимает ведомые и ведущие диски, собранные в пакете поочередно.

За счёт трения между дисками, осуществляется передача вращающего момента от двигателя к коробке передач. При выжатом рычаге сцепления усилие посредством тросика передается на рычаг выключения сцепления 4 (Рычаг сцепления). При этом вилка сцепления 2 через ведомую полумуфту и выжимные подшипники сжимает пружину, разъединяя ведомые диски с ведущими и прекращая передачу вращающего момента.

Трансмиссия

Трансмиссия служит для передачи вращающего момента от двигателя к колесам и изменения скорости и направления движения мотоблока. Она состоит обычно из нескольких узлов, последовательно соединенных друг с другом: редуктора, дифференциала (в некоторых моделях), сцепления, коробки передач.

Эти элементы конструктивно могут выполняться в виде отдельных узлов или объединяться в одном корпусе. Коробка передач служит для переключения скоростей, которых может быть разное количество (до 6-ти передних и 2-х задних), и одновременно является редуктором.

Классическая шестеренчатая трансмиссия

, состоящая только из цилиндрических и конических шестерен, применяется в основном на тяжелых мотоблоках и некоторых моделях средних машин. Как правило, она имеет реверс и несколько понижающих ступеней.

На рисунке ниже представлена шестеренчатая трансмиссия мотоблока «Угра» НМБ-1, состоящая из цилиндрических и конических шестерен. Двигатель жестко крепится к коробке передач, которая в свою очередь жестко связана с угловым редуктором. Конструкция мотоблока НМБ-1 не имеет цепных и ременных передач, которые, по мнению ее разработчиков, являются ненадежным звеном трансмиссий из-за склонности к обрывам, повреждениям и проскальзыванию ремня.

Схема коробки передач мотоблока Угра НМБ-1: 1 — Вилка сцепления, 2 — Стопорное кольцо, 3 — Регулировочное кольцо, 4 — Подшипник, 5 — Стопорное кольцо, 6 — Регулировочное кольцо, 7 — Стопорное кольцо, 8 — Манжета, 9 — Стопорное кольцо, 10 — Подшипник, 11 — Шестерня первой передачи и заднего хода, 12 — Шестерня второй и третьей передач, 13 — Регулировочное кольцо, 14 — Подшипник, 15 — Вал-шестерня ведомая, 16 — Вал-шестерня ведущая.

Схема углового редуктора мотоблока Угра НМБ-1(Н): 1 — Стопорное кольцо, 2 — Регулировочное кольцо, 3 — Коническая шестерня, 4 — Регулировочные кольца, 5 — Подшипник, 6 — Вал-шестерня промежуточная, 7 — Корпус верхний, 8 — Вал выходной, 9 — Регулировочные кольца, 10 — Подшипник, 11 — Коническая шестерня, 12 — Стопорное кольцо, 13 — Чашка пыльника, 14 — Пыльник, 15 — Манжета, 16 — Регулировочные кольца, 17 — Корпус нижний, 18 — Регулировочная прокладка, 19 — Подшипник, 21 — Крышка, 22 — Шестерня, 23 — Шестерня, 24 — Вал.

Вращающий момент от коленчатого вала передается на ведущий вал 16 (Схема коробки передач) коробки передач и снимается с конической шестерни ведомого вала 15 вертикальным валом 6 углового редуктора (Схема углового редуктора), передающим вращение на шестигранный вал 8 ведущих колес.

Коробка передач по своей конструкции является механической двухходовой с 3-мя передачами вперед и 1-ой назад. Трансмиссия имеет два вала отбора мощности (А) и (Б).

Шестеренчато-червячные трансмиссии

, состоящие из двух редукторов — верхнего шестеренчатого и нижнего червячного — используются обычно на легких мотоблоках. Коленчатый вал двигателя имеет вертикальное расположение. Иногда машины с шестеренчато-червячной трансмиссией оснащаются центробежной автоматической муфтой сцепления. Подобное устройство мотоблока обеспечивает повышенную компактность агрегата.

Ременно-шестеренчатые, ременно-цепные и ременно-шестеренчато-цепные трансмиссии

являются довольно распространенными в легких и средних мотоблоках. Двигатель вращает вал шестеренчатого или цепного редуктора с помощью ременной передачи, являющейся одновременно и сцеплением. Шестеренчато-цепные передачи часто реализуются в одном картере.

У ременной передачи, для изменения скорости движения мотоблока и отбора мощности, шкивы могут иметь дополнительный ручей. К достоинствам такой трансмиссии относится более простая, чем в случае с шестеренчатой трансмиссией, разборка и сборка мотоблока.

На рисунке ниже представлена клиноременная передача мотоблока GreenField модели МБ-6.5 (с ременно-шестеренчатой трансмиссией), которая наряду с передачей момента и снижением числа оборотов выполняет также функции сцепления и коробки передач (переключения скоростей).

Функция сцепления реализуется с помощью натяжного ролика и механизма управления, состоящего из тяги и системы рычагов, позволяющих изменять положение ролика, натягивающего или ослабляющего ремень и, соответственно, включающего или отключающего передачу вращающего момента от двигателя к редуктору.

Похожая схема реализована и в отечественном мотоблоке Салют 5, изображенном на рисунке ниже. Клиноременная передача передает вращение на шестеренчатый редуктор мотоблока.

Как правило, трансмиссии мотоблоков имеют валы отбора мощности

, обеспечивающие передачу вращающего момента к рабочим органам машины. По своему типу и месту расположения в трансмиссии валы отбора мощности могут быть независимыми, располагающимися до сцепления и вращающимися независимо от его состояния (отключенного или включенного), или зависимыми, располагающимися после сцепления, и синхронными определенной передаче. В одном мотоблоке может быть несколько валов отбора мощности — различных по типу и скорости вращения.

Ходовая часть

Ходовая часть мотоблока представляет собой раму, на которой закрепляются основные узлы и колеса. Иногда рама отсутствует, и ее роль выполняет трансмиссия, к которой крепится двигатель и колеса.В большинстве мотоблоков расстояние между колесами может изменяться, это обеспечивает возможность установки колеи разной ширины.

Используются два основных вида колес — обычные пневматические и утяжеленные металлические с широкими грунтозацепами. Утяжеляющие грузы могут привариваться к колесам или крепиться к ним с помощью болтов. Многие конструкции металлических колес предусматривают крепление различных по весу грузов. Это позволяет при необходимости увеличить вес мотоблока до значений, обеспечивающих необходимое сцепление колес с грунтом.

Металлические колеса могут быть со сплошным ободом или выполненным в виде двух-трех узких обручей, связанных между собой грунтозацепами. Первые имеют тот недостаток, что между грунтозацепами накапливается земля, препятствующая хорошему сцеплению колес с грунтом.

Опыт владельцев эксплуатации мотоблока нева мб-2 — отзывы с форумов

Опыт каждого фермера уникален. В особенности ценны советы тех, кто использует в работе на своем земельном участке такой же мотоблок, как и вы. Далее — несколько советов от владельцев мотоблока Нева МБ-2 насчет обслуживания и устранения неисправностей.

Виталий, город Пенза, Россия:

«Купил мотоблок Нева мб2 и был очень доволен. Агрегат работал первое время нормально, но спустя неделю после начала эксплуатации из выхлопной трубы пошел белый дым. Попробовал сбавить обороты двигателя — не помогло. Оказалось, была вода в поплавковой камере.

Алексей, Ростов-на-Дону, Россия:

«Столкнулся с такой проблемой: на первой передаче мой мотоблок культивировал нормально, а вот когда переходил на вторую и работал с почвой — обороты двигателя не падали. Когда углублялся в грунт, фрезы останавливались. Знающие люди подсказали, что дело может быть в буксировке ремня.

Константин, Ровно, Украина:

«Я не новичок в работе с мотоблоком, уже 4 года эксплуатирую. В последнее время, если дать нагрузку, начинал глохнуть движок, ну как будто не тянет…Еле загнал в гараж, причем не было ни хлопков, ни дыма. Причина неисправности была простая: забился воздушный фильтр. Пришлось заменить его и теперь машина работает как зверь».

Вы так же можете помочь другим читателям нашего сайта своими отзывами по данной модели мотоблока и ее обслуживанию и основным неисправностям.

Если вы являетесь обладателем данной модели мотоблока, можете оставить отзыв о его обслуживанию и эксплуатации, или же задать любой интересующий вас вопрос по поломке или обслуживанию этой модели ниже в комментариях.
