Самоделки для мотоблока агат своими руками

Гениальные самоделки своими руками для мотоблока

База самоделок для всех!

Самоделки для мотоблока (52 видеоролика)

Супервидеоподборка самых лучших видеороликов

1. Картофелесажалка для мотоблока своими руками

Картофелесажалка от Ильдара Сунагатуллина

Как сделать картофелесажалку для мотоблока (начало)

Как сделать картофелесажалку для мотоблока 2

Как сделать картофелесажалку для мотоблока 3

Как сделать картофелесажалку для мотоблока 4

Как сделать картофелесажалку для мотоблока 5 (размеры)

КАРТОФЕЛЕСАЖАЛКА самодельная (испытания)

Самодельная картофелесажалка. Пашу и сажаю картошку.

2. Самодельные культиваторы для мотоблока

Самодельные ежи-культиваторы для мотоблока

Самодельный культиватор для минитрактора из мотоблока

Самодельный культиватор междурядный для мотоблока

Прополочный культиватор на скорую руку

3. Самодельные плоскорезы для мотоблока

Пропалыватель междурядий картофеля для мотоблока своими руками. Плоскорез для мотоблока

Плоскорез для мотоблока. Захват 1 метр

Культиватор-пропольник 2-х рядный к мотоблоку

4. Самодельный окучник для мотоблока

Дисковый окучник для мотоблока своими руками

Дисковый окучник для мотоблока своими руками. Размеры

Окучники для посадки картофеля. Супер вариант!

Дисковые окучники с культиваторными лапами для окучивание картофеля

Фотообзор создания дискового окучника для мотоблока

5. Самодельные косилки для мотоблока

Самодельная роторная косилка к мотоблоку в паре с адапторомНожы расположены выше один по отношению к другому 1 см. Роторы сделаны из метала 3 милиметра. В воздухозаборник вмонтирован дополнительный воздушный фильтр бумажный, половина от легкового авто.

КОСИЛКА НА МОТОБЛОК СВОИМИ РУКАМИ (мотоблок нева МБ 3)В этом видео, я покажу, как работает роторная косилка на мотоблок, сделанная из металлолома. Ширина захвата самодельной косилки составляет 45 см, высота среза 3.5 см. Роторная косилка сделана для мотоблока нева МБ 3, хорошо косит траву любой высоты, как низкой, так и высокой.

6. Самодельные грунтозацепы для мотоблока

Как сделать грунтозацепы для мотоблока. Процесс изготовления.

Минивидео про изготовление своими руками самодельных грунтозацепов к мотоблоку.

7. Самодельная картофелекопалка для мотоблока

Картофелекопалка предназначена для выкапывания корнеплодов на дачном либо приусадебном участке. Агрегатируя свой мотоблок вибрационной картофельной копалкой вы значительно облегчите себе процесс выкапывания картофеля, что раньше занимало день Вашего времени превратитя в час. В этой модели картофелекопалки производителем учтены все недостатки выпущенных ранее экземпляров. В соответствии с просьбами ранее купивших эту модель клиентами были внесены изменения в конструкцию копалки. На сегодняшний день Полтавская вибрационная картофелекопалка является самой популярной моделью в своем классе, чему свидетельствуют поисковые запросы в Яндекс и Гугл. Цена производителя, доставка в любой регион Украины будут приятным завершением покоупки копалки.

Характеристики картофелекопалки для мотоблока:

— ширина захвата: до 390 мм— глубина обработки: до 180 мм— привод: ременной— сепаратор грунта: регулируется оборотами двигателя— габариты, ДхШхВ: 900х670х570 мм— вес: 34 кг

Простейшая самодельная картофелекопалка для мотоблока веерного типа. В этом видео показываю изготовленную мной картофелекопалку, которой копаю картофель более 3-х лет на своем участке.

Картофелекопалка изготовлена из подручных материалов под мотоблок «Нева»,без использования грохота. Легкая, простая, надёжная и с минимальными затратами.

8. Самодельный дровокол для мотоблока

Винтовой колун для мотоблока

Измельчитель веток+дровокол для мотоблока

Как сделать дровокол

9. Самодельный снегоуборщик к мотоблоку

Самодельный шнековый снегоуборщик для мотоблока своими руками

10. Самодельная сеялка для мотоблока

Кукурузная сеялка для мотоблока

11. Самодельный прицеп к мотоблоку

Прицеп можно прицепить к машине, минитрактору и мотоблоку

Прицеп для мотоблока своими руками

Размеры прицепа для мотоблока и минитрактора своими руками

Самоделки и приспособления для мотоблока. Новые версии

Очень часто приобретение мотоблока обусловлено выполнением какой-то одной задачи, но уже со временем у его владельца появляется желание сделать свою технику универсальной. Многие задаются вопросом, что же можно сделать из мотоблока для его усовершенствования. На самом деле, есть большое количество умельцев, которые могут приспособить под другие инструменты все, что угодно: главное, иметь для этого определенные технические навыки в сочетании с творческой смекалкой.

Устройство мотоблока

Такие агрегаты имеют общий принцип работы и снабжены карбюраторным двигателем внутреннего сгорания (более мощные модели могут иметь дизельную силовую установку), трансмиссией и парой ведущих колес. Система управления техникой в виде тяг и рычагов вынесена на руль. Также существуют модели, снабженные дифференциалом.

Обслуживание техники ничем не отличается от автомобильной, за исключением некоторых конструктивных особенностей мотоблоков.

Целесообразность самоделок

Несмотря на то что на рынке представлено большее разнообразие навесного оборудования, оно не всегда может подходить под те или иные задачи. Да и соотношение цена — качество порой оставляет желать лучшего. Поэтому многие садоводы-огородники изготавливают необходимые им приспособления для мотоблоков своими руками. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также владеть навыками работы с ними.

Только в отдельных случаях, когда необходимы более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Плюсом в сторону самоделок служит и то, что на любой разборке можно легко найти необходимый узел или агрегат от старого автомобиля, пригодный для конструирования.

Мини-бульдозер

Превратить мотоблок в миниатюрный бульдозер, способный разравнивать небольшие площадки или убирать снег и мусор можно, установив на него отвал-лопату. Для этого используют листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного загнуть вперед по отношению к общей плоскости, закрепить на ней полоску из плотной резины для уборки снега или обшить жестью (для земляных работ). Для укрепления всей конструкции сзади необходимо приварить несколько ребер жесткости из металлического уголка.

Самоходные грабли

Несмотря на наличие заводских грабель, многие фермеры предпочитают изготавливать их самим с учетом особенностей своего хозяйства: размеров луга, рельефа.

В качестве материалов для грабель используют металлические трубы и каленые прутья. Но как вариант, можно использовать заводские ручные вилы, приварив их к основе. Для удобства работы желательно по краям установить небольшие колеса или лапы-лыжи, которые будут снимать нагрузку на всю конструкцию.

Приспособления для землеобработки

Для обработки земли умельцы разработали целый ряд приспособлений, которые превосходят по качеству заводские изделия.

Чаще всего в качестве приспособления для мотоблока используют плуг, выполненный своими руками, так как цены на заводской достаточны велики. Для его изготовления следует использовать листовое железо толщиной не менее 4 мм, из которого вырезается непосредственно сам нож и трубы со стенками такого же размера, для рамы и крепления.

Окучиватель

Устройство для окучивания грядок можно изготовить из двух металлических дисков. Они должны быть одинакового размера диаметром не менее 50 см. Кромку дисков желательно предварительно заточить для лучшего забора грунта.

Крепление их на раму следует продумать так, чтобы была возможность изменять расстояние между дисками в соответствии с шириной грядки.

Также можно рассмотреть в качестве самоделок для мотоблока новые версии всевозможных приспособлений, облегчающих работу по уходу за огородом:

Их чертежи можно легко найти в интернете и взять за основу будущего изделия.

От трактора до катера

Наиболее распространенными переделками из обычного мотоблока является всевозможная комплексная техника и транспортные средства. Правда, последние можно больше назвать самоделками на базе двигателя и трансмиссии устройства.

Картофелесажалки. При большой площади под посадку картофеля идеальным будет устройство, созданное на базе мотоблока. Оно включает в себя сразу несколько элементов. Прежде всего, картофелесажалка снабжена небольшим бункером для клубней.

Перед ним находится плуг, делающий канаву, а сзади — окучиватель, который засыпает и формирует грядку. Все устройства должны иметь возможность регулировки, в соответствии с глубиной посадки и размера грядок.

Мини-трактор. Чаще всего умельцы конструируют всевозможные мини-трактора. В данном случае следует учитывать смещение центра тяжести техники, так как двигатель устанавливается в задней части. Поэтому следует позаботиться о расширении колесной базы задней оси.

В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передние оси, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно изготовить и самому, используя подходящие детали от старых авто.

При использовании более мощных покрышек, такой трактор легко превращается в вездеход.

Лодочный мотор. Двигатель от мотоблока также может стать идеальной заменой обычному лодочному мотору. Для этого на корпусе лодки следует сделать необходимое крепление, а стандартную фрезу двигателя заменить на лопасти. В умелых руках мотоблок также может стать основой для создания небольшого автомобиля по типу багги. Правда, на нем не получится передвигаться в городских условиях — это связано с официальной регистрацией транспортного средства в госавтоинспекции. Но он может стать отличным подспорьем в сельской местности для поездок на рыбалку или охоту, за грибами. Также такой «внедорожник» идеально подойдет для осваивания навыков вождения для новичков.

Чаще всего в качестве ходовой части для такой самоделки используют передний мост от «инвалидки», задний — ведущий, может быть установлен от стареньких «Жигулей» или же от мотороллера «Муравей». Кстати, от этого будет зависеть размер используемых колес. Форма рамы и дизайн кузова изготавливаются исходя из условий эксплуатации данной техники. Но не стоит упускать такой момент, как необходимость установки ремней безопасности и дуг на крыше.

Какие самоделки для мотоблока можно сделать своими руками

Самоделки для мотоблока придумывают и изготавливают практически все владельцы этой техники. Цель этих действий — расширить функциональность агрегата при минимальных финансовых вложениях. В базовой комплектации мотокультиватор имеет крайне ограниченные возможности. Установка на него различных опций может превратить небольшую машину в полноценный мини-трактор. Зачастую самодельные приспособления ни в чем не уступают аналогам заводского изготовления. Для того чтобы усовершенствовать мотоблок своими руками, вполне достаточно набора инструментов, которые имеются в каждой мастерской загородного дома или дачи. Необходимые материалы можно найти на свалке, в сарае или на пункте приема металлолома.

Усовершенствование ходовой части

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

Отвал для мотоблока

Отвал является необходимым приспособлением, потребность в котором есть в любое время года. С помощью фронтального ножа проводится чистка снега, планирование местности, закапывание ям и перемещение сыпучих материалов. Подобное оборудование для мотоблока «Нева» отличается хорошим качеством, но не всем по карману. Сделанные своими руками отвалы требуют минимальных финансовых вложений. Установив фронтальный нож на мотоблок «Нева», можно решать множество хозяйственных задач. При наличии рычагов и гидравлики самодельная лопата может использоваться и как погрузчик.

Для изготовления отвала потребуются такие инструменты:

Перед тем как сделать отвал, необходимо рассчитать соответствие мощности мотоблока размерам ковша. Чрезмерная нагрузка приводит к быстрому износу частей и механизмов агрегата. В зависимости от веса и мощности машины лопаты делаются шириной 60-100 см и 20-30 см высотой.

Снегоуборочные самоделки к мотоблоку своими руками делаются в такой последовательности:

Готовое изделие нужно очистить и покрасить. Все болтовые соединения необходимо регулярно смазывать для предотвращения коррозии.

Картофелекопалка для мотоблока

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Изготовление полевого опрыскивателя для мотоблока

Самодельный опрыскиватель для мотоблока необходим в тех случаях, когда площадь обрабатываемых посевов превышает 20 соток. Вручную выполнить такую работу очень трудно, она может занять целый день. Механизация этого процесса позволит сэкономить массу времени и сил.

Для изготовления опрыскивателя потребуется:

Сборка самодельного опрыскивателя производится в такой последовательности:

Сделанный своими руками опрыскиватель полностью оправдает вложенные усилия уже в первый сезон. Благодаря такому приспособлению опрыскивание и полив огорода будут производиться быстро и качественно.

Самодельный вариатор для мотоблока

Вариатор позволяет плавно изменять скорость без резких рывков, экономит топливо, передавая крутящий момент. Двигатели от мотоблока часто используют в качестве генератора, чтобы обеспечить электричеством жилые помещения, придомовые территории, а также для работы токарных станков.

Самодельный вариатор можно изготовить разными способами, самый легкий – использовать уже готовый вариатор, который можно переделать для конкретного мотоблока. Другой способ – использование готовых деталей от редукторов и других механизмов. Также детали можно изготовить самостоятельно при условии наличия специального оборудования (для дисков нужна горячая штамповка). Схемы и видео по созданию деталей и сборки шкивов легко найти в Интернете.

Можно изготовить вариатор из ступиц колес, главное – сделать подходящий для коленвала диаметр отверстия. Кроме шкивов для вариатора необходим ремень, являющийся одной из главнейших деталей. Ремень должен быть прочным, а все детали вариатора должны регулярно смазываться.

Самодельный погрузчик из мотоблока

Погрузчик из мотоблока – нужная в хозяйстве вещь. Покупать готовый погрузчик – очень дорого, это необходимо только при наличии постоянных работ с перевозкой грузов, расчисткой местности и т.д. В основном погрузчики в домашнем хозяйстве используются для уборки снега и перевозки различных грузов, поэтому дешевле и рациональнее будет сделать погрузчик своими руками.

Умельцы постоянно придумывают новые версии этого оборудования, так что существует множество модификаций, среди которых найдется подходящий вариант для каждого. Погрузчик можно собрать из специальных деталей, а можно использовать то, что у многих лежит в гаражах. Подойдут детали от старых авто и мотоциклов.

Мотоблок необходимо снабдить мощным двигателем. Чем тяжелее грузы, тем мощнее должна быть техника. Даже мотоблоки с моторами мощностью 15 л.с. поднимают не больше 250 кг. Обязательно наличие противовеса.

За основу можно взять чертежи мини-трактора переломки. Рама изготавливается из швеллера, узел перелома – кулак от ВАЗ, рулевая колонка и укороченные мосты от любого автомобиля, гидрораспределитель P40, ковш может быть сделан самостоятельно, а можно использовать готовый.

Самоделки к мотоблоку Нева

Навесное и прицепное оборудование существенно расширяет функционал мотоблоков. Некоторое оборудование идет в комплекте, например, фрезы, но остальное необходимо покупать. Если приобретать весь арсенал дополнительных устройств на мотоблок Нева, то это будет слишком дорого, поэтому так востребованы самоделки и изобретения из подручных средств.

Какие приспособы для мотоблока можно изготовить в домашних условиях?

О том, как сделать эти устройства есть подробные статьи и видео в Интернете. Также важным улучшением для мотоблока является глушитель. Он идет в заводской комплектации как часть выхлопной системы, но не всегда справляется с подавлением шума. Сделать тихий глушитель можно по этой схеме:

Что можно сделать из мотоблока

Использование специализированного оборудование позволяет решать широкий круг задач. Однако некоторые владельцы желают получить еще больше функций от мотоблока.

Самоделкины постоянно что-то изобретают и показывают, что можно сделать из мотоблока. Модернизированные адаптеры превращаются в мини-тракторы, также можно создать снегоход, болотоход, квадроцикл. Заменив колеса гусеничным ходом, получится мотобуксировщик.

Эти и многие другие удивительные самоделки, способы их создания, чертежи и прочее, доступны по ссылке: https://specmahina.ru/motoblok/samodelki-iz-motobloka.html

Мотоблок своими руками

Преимущество самодельного мотоблока в его цене. Если он будет собран качественно, то по своим характеристикам не будет уступать заводским.

Необходимо определить, какая территория будет обрабатываться мотоблоком, и какие особенности имеет почва. От этого зависит, какой мощности должен быть двигатель.

Мотор подойдет от другого сельхоз оборудования (от бензопилы), но в таком случае необходимо дополнить его принудительной системой охлаждения. Также необходимо создать раму, к которой будет крепиться двигатель, колеса, ручка.

Более подборную информацию о том, как сделать мотоблок своими руками можно найти здесь:

Домкрат для мотоблока своими руками

Домкрат необходим для удобства проведения ремонтных работ: заменить колесо, установить грунтозацепы и прочее. Для мотоблоков подойдет ножничный тип. Чертежи и фото с пошаговой инструкцией по созданию домкрата легко найти в Интернете.

Создать домкрат ножничного типа можно переделав винтовой, а также изготовить из специально созданных деталей. Оба варианта просты в исполнении и требуют минимум затрат. Однако необходимо специальное оборудование – болгарка, дрель, сварочный аппарат.

Основа такого устройства представлена двумя одинаковыми рамами, к которым привариваются металлические пластины, установленные крест-накрест.

Пользуетесь ли Вы самоделками для мотоблока?

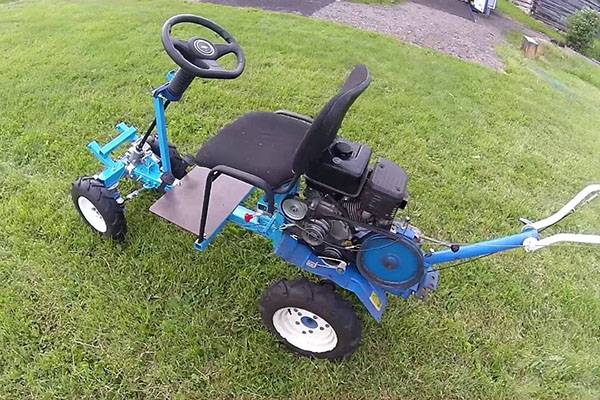

Как сделать адаптер для мотоблока своими руками

Работа на земельном участке с мотоблоком, зачастую отнимает много сил, из-за неудобства. Поэтому, многие дачники, чтобы облегчить себе работу, прибегают к помощи разной дополнительной технике. Одним из видов такой техники, является адаптер к мотоблоку. Конечно, его всегда можно купить в магазине, но, если Вы задались вопросом, как сделать адаптер для мотоблока своими руками, эта статья для Вас.

Делаем адаптер для мотоблока своими руками

На данный момент, существует несколько разновидностей адаптера, как правило, их конструкции схожи, и представляют собой, крепящеюся к задней части мотоблока приспособу с удобным сиденьем.

Адаптер изготавливается из квадратного металлического профиля, длиной от 160 до 180 см. Поперек это профиля, приваривается еще один, размером 50-60 см, в зависимости от того, какая колея Вам нужна, (к ней крепятся стойки для колес). Высота стоек до оси колеса от верха до оси колеса адаптера может быть от 25 до 40 см, в зависимости от конструкции.

Далее к основному металлическому профилю и втулкам колес привариваются раскосы, они так же служат ребрами жесткости. Их длина зависит от угла наклона относительно всей конструкции и других параметров. Затем, рассчитывается и так же сваривается конструкция рамы, к которой будет крепиться навесное оборудование. Боковые направляющие этой конструкции, крепятся к колесным стойкам с помощью болтов.

После этого к основной раме приваривается рычаг управления, имеющий три колена, размерами 35, 55, 20 см. Чтобы увеличить прилагаемое усилие, к рычагу, крепится еще один рычаг, но уже размерами 80 см.

Сиденье адаптера, крепится на опору приваренной к центральному металлическому профилю. Как видите, сделать адаптер к мотоблоку своими руками, не так уж и сложно.

Назначение адаптера

Здесь, я думаю все понятно, существует достаточно большое количество работ на земле, которое легче, быстрее и удобнее делать имея адаптер. А работая с таким навесным оборудованием как почвофреза, так вообще, безопаснее.

Схема конструкции адаптера к мотоблоку

Адаптер для мотоблока, представляет собой некое прицепное устройство, сделанное на раме и имеющее два колеса. Конструктивно, адаптеры делятся на несколько видов, по простому, они могут быть простыми и более сложными. Основными видами, считаются универсальные, это те, которые способны перевозить грузы и выполнять обработку почвы, и простые, способные выполнять только обработку почвы.

Для мотоблоков различной мощности, применяются разные адаптеры, на мало мощный, устанавливается адаптер с коротким дышлом, на мощный, с длинным. Так же, универсальные адаптеры, оснащены дополнительным функционалом, увеличение колеи, подъем навесного оборудования и т.д.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Листы металла для опор для ног

— Квадратный металл. Профиль

Ниже, приведена кинетическая схема, которая поможет обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не забыть про устройство втулки и вилки, для обеспечения свободного поворота прицепа.

— Кузов адаптера к мотоблоку, изготавливается и стального листа, а борта кузова, должны быть высотой не менее 30 – 35 см.

— Сиденье устанавливается на балку приваренной к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно составлять 80-90 см.

— Проверка роботоспособности всего механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

Чертежи ключевых узлов адаптера

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Сделав самодельный адаптер к мотоблоку, использовав с ним различные виды навески, можно не только облегчить работу, но и значительно повысить производительность.

Самодельный адаптер к мотоблоку Нева

Полноприводный адаптер АМПК 500

Прицепы и адаптеры

Адаптер и прицеп — это разновидности навесного оборудования для мотоблока, предназначенные для повышения грузоподъемности техники и перемещения различных грузов. Далее мы подробнее рассмотрим, какие прицепы и адаптеры можно использовать с мотоблоком «Ока».

Характеристики

Адаптер представляет собой конструкцию с сиденьем и двумя колесами. Устройство крепится к агрегату при помощи сцепки, состоящей из двух частей. Одна необходима для присоединения непосредственно к мини-трактору, вторая — для регулировки расстояния между любым навесным оборудованием и мотоблоком. Адаптер может управляться ножным и ручным способом.

Прицеп — это конструкция, внешне напоминающая адаптер, но с приводом на задние колеса. На задней части адаптера или прицепа, непосредственно за сиденьем, может размещаться небольшой кузов, в который оператор может помещать различные грузы для перевозки, в том числе урожай, собранный с участка.

Заводской адаптер АМПК-500

в линии заводского навесного оборудования для «Ока» разработал универсальный полноприводный адаптер АМПК-500. Его можно использовать с тяжелыми мотоблоками, в том числе с «Окой».

Данная модель оснащена приводом на задние колеса. Кузов легко снимается. Благодаря использованию такого устройства, оператор может транспортировать грузы весом до 500 кг.

Адаптер от «Кадви» может использоваться без кузова — в сочетании с картофелесажалкой, плугом, окучником или бороной.

Безусловно, использование адаптеров и прицепов дает определенные преимущества, например:

В комплекте с адаптером покупатель получается также упаковочный лист, руководство по эксплуатации и два шплинта.

Ездовой модуль ЕМК

Для тех, кого интересует менее масштабный адаптер, удобным вариантом может стать ездовой модуль ЕМК. ОН подходит для мотоблоков «Ока» и «Угра». На данный модуль можно крепить окучник, косилку или уборщик снега. Устройство также оснащено сиденьем, поэтому оператор может выполнить больше манипуляций на земельном участке, затратив меньше усилий.

Мотоблочный грузовой прицеп ПМГ 300-1

Более легкий вариант от «Кадви», заменяющий описанный выше адаптер АМПК500 — это мотоблочный грузовой прицеп ПМГ 300-1. Устройство может поднимать грузы общим весом до 350 кг, размеры кузова составляют 1200х1600х340 мм.

Аналоги

Для тяжелых мотоблоков, к которым относится «Ока» можно использовать адаптеры и прицепы не только производства ОАО «Кадви», но и других российских производителей, например, , расположенного в г. Гагарине; ООО «Вулкан», г. Канаш; ЗАО «Всеволжский РМЗ», а также ООО «Миротех Урал», ООО «Завод Чувашпиллер» и других.

Производителей сельхозтехники в настоящее время довольно много, потому качественное заводское навесное оборудование вполне можно сочетать с мотоблоком «Ока»

Важно лишь убедиться в соответствии подходящих параметров сцепки с параметрами мотоблока

Мотоблок ОКА с адаптером ПНО-1:

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей. Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой. Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно. Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются. Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости. Поставить колеса. Тут работа зависит от типа их крепления к раме. Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся

Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы. Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались

Проще всего использовать готовую рулевую колонку и рейку. Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм. Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет. Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления. Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Производство адаптера дома

Первое, что нужно, составить кинематическую схему.

Чтобы конструкция держала равновесие, а также чтобы иные перегрузки были предупреждены. Кинематическая схема может создаваться своими руками, или покупается в готовом виде.

Второе – сделать основные детали.

В процессе изготовления и сборки рамы, можно сделать вилку и втулку, благодаря которой прицеп свободно поворачивает. Кузов производится из листа стали с высотой бортиков минимум 30 см.

Наиболее простым вариантом производства сцепного узла всего сооружения является штырь, длиной 15 см. Его втыкают в дышло (т.е. его отверстие) П-образным мотоблочным фаркопом.

На третьем этапе устанавливают сидение.

Оно крепится прямо на адаптерной балке (раме хребта), на расстоянии 80 см от самого переднего края. Фиксация производится болтами. И все, можете проверять работоспособность устройства и запускать его в работу!

Общая информация о тракторе

Мотоблок можно эксплуатировать отдельно, а также присоединять его к самым различным дополнительным оборудованиям, к таким как:

Такие устройства позволяют значительно повысить возможный спектр работ, с которыми способен справляться мотоблок. В дополнение к этому, можно применить мини-трактор в роли средства передвижения, если заранее подготовить к нему специальный блок-адаптер.

Это устройство дает возможность довольно удобно разместиться на сиденье, которым оно оснащено, после чего совершать ровно те же работы, но с несравнимо большей долей комфорта. Например, в специализированных магазинах можно приобрести к мотоблоку Нева дополнительный блок с рулевым управлением, или же изготовить его своими руками. Благо, чертежных материалов в интернете хватает, что значительно облегчает процесс сборки.

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

Как сделать адаптер к мотоблоку своими руками

Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

Схема и элементы конструкции

Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

Необходимые материалы и инструменты

Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

Пример простой схемы

Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

Сборка адаптера для мотоблока

1 этап. Создание кинематической схемы.

С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

Схема простого адаптера

2 этап. Создание основных элементов.

При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

3 этап. Установка сидения.

Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

Подборка видео

Рубрика: Навесное оборудование

Что такое адаптер для мотоблока

У некоторых моделей имеется специальный рычаг для подъема, который делает управление механизмов более комфортным. В случае необходимости мотоблок используют для перевозки небольших грузов.

В зависимости от целей использования техники дышла бывают:

Для подсоединения адаптера к мотоблоку используют одинарную увеличенную сцепку, которая состоит из двух частей. Первая выступает в качестве связующего звена, а вторая является регулятором. Если возникает необходимость оснастить оборудование одновременно несколькими орудиями, то используют уже двойную универсальную сцепку.

Эксплуатация и обслуживание

Подъемный механизм навески для адаптера есть не что иное, как подъемный рычаг, существенно упрощающий работу с дополнительными насадками. Обычно подъемный механизм у рулевых моделей располагается позади адаптера. К нему прикрепляют навесное оборудование, необходимое для той или иной работы. Например, это может быть плуг для вспашки либо подготовки почвы к окучиванию. Сам механизм конструктивно несложен и может приводиться в движение ручным поворотом рычага.

Фиксируя двухколесный адаптер к мотоблоку, можно занять удобное положение и работать сидя. Это поспособствует большей устойчивости мотоблока. Варианты с ручной тележкой актуальны для больших хозяйств. Также ими можно пользоваться не только для сбора урожая, но и перевозить строительный мусор и разные грузы. Пользуясь адаптером, можно не бояться попадания ног под фрезу.

Чтобы продлить срок службы мотоблока и адаптера, нужно не забывать про первый пуск, для чего следует предварительно залить масло и бензин, и последующую обкатку. Также нужно учитывать, что в процессе работы недопустим перегрев двигателя основного агрегата и необходима своевременная смазка деталей. В зависимости от типа моделей, в некоторых из них придется укрывать кресло оператора ввиду материала его изготовления. Например, если основой сиденья является фанера, то она может деформироваться под дождем.

Учитывая, что адаптер можно изготовить самостоятельно, пользуясь подручными средствами (например, колесами от тачки либо иными запчастями), важно соблюдать все тонкости чертежа и правильность сборки механизма подъема навесного оборудования. Что касается колес, стоит иметь в виду: металлические варианты лучше для работы на полях, резиновые с протекторами подходят для работы на грунтовой дороге

При этом в эксплуатации имеет большое значение их радиус, ведь излишне большие либо, наоборот, слишком маленькие колеса приведут к частому опрокидыванию агрегата.

При этом у моделей с расположением двигателя сзади ширина колеи должна быть большей, так как по-другому мотоблок не сможет правильно балансировать в процессе работы. Мост для колес в этом случае должен быть более широким. В процессе работы мотоблоком можно пользоваться ориентирами либо обрабатывать землю кругообразно. Это зависит от размера и формы участка, а также модели адаптера. Например, вспашка либо рыхление почвы проще выполняется рядами с поворотом в конце каждого из них.

В процессе работы пользователь может следить за тем, чтобы обработка почвы была равномерной, а навесное оборудование не углублялось в землю более положенного. Надлежит перед работой выставлять регулировку. Своевременно необходимо осматривать адаптер и мотоблок. Это позволит обеспечить бесперебойную и безопасную работу мотоблока во время всего его срока эксплуатации.

Необходимо своевременно менять масла в узлах мотоблока, заниматься профилактикой систем электродвигателя, регулировать механизмы управления и подъема

Кроме того, важно содержать агрегат и адаптер в чистоте. Это значит, что их необходимо очищать от грязи и почвы, после чего мотоблок надлежит устанавливать в горизонтальное положение, используя третье колесо (при его наличии) либо подставку, которая сможет обеспечить устойчивое положение агрегата

Нельзя забывать о заточке орудий, поскольку от этого напрямую зависит обработка почвы и качество ее рыхления. Если ваш участок небольшой, желательно заранее пройтись по нему и убрать большие камни, которые могут затупить навесное оборудование.

Мотоблоку с адаптером нужно обеспечить правильное хранение. Помещение должно быть сухим и хорошо вентилируемым. При этом желательно технику поместить в условия, в которых она будет избавлена от контакта с щелочами и кислотами. Машину нужно не только очищать от загрязнений, но и сливать из бака и карбюратора топливо. Также необходимо сливать масло из картера двигателя. Если мотоблок будет простаивать более трех месяцев, нужно устанавливать его на подставки, разгружая шины.

Рекомендуется периодически осматривать шины на предмет повреждений и дефектов. Нельзя использовать мотоблок с пониженным давлением в шинах, так как это сократит срок службы колес. Высокое давление тоже ускорит их износ

Важно проверять воздушные фильтры мотоблока, свечи зажигания и по необходимости проводить замену глушителя. Кроме того, нужно осматривать прочность соединений адаптера, ведь от этого зависит безопасность оператора

О том, как сделать адаптер к мотоблоку своими руками, смотрите в следующем видео.
